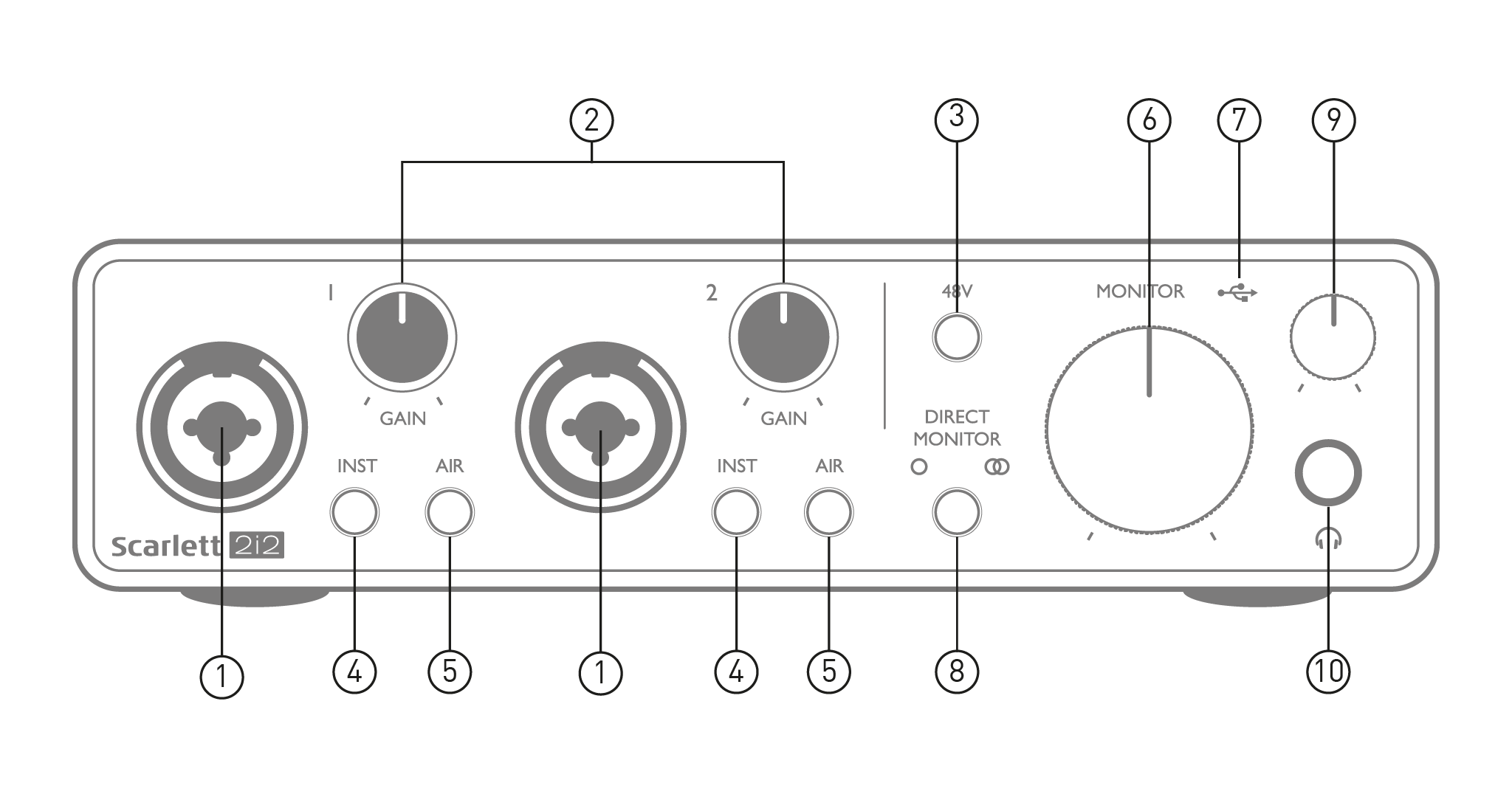

Entrées 1 et 2 – Prises d'entrée « combo » : connectez-y des microphones, des instruments (guitare, par exemple) ou des signaux de niveau ligne. Ces prises acceptent les connecteurs XLR et jack 6,35 mm (1/4"). Les microphones se connectent via des fiches XLR ; les instruments et les signaux de niveau ligne doivent être connectés via des fiches jack 6,35 mm (1/4") de type TS ou TRS. Le gain du préampli est adapté aux microphones lorsqu'une fiche XLR est insérée, et aux signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module de sons ou d'un processeur d'effets) via une fiche XLR, car le niveau du signal saturerait le préampli et entraînerait une distorsion ; de plus, si l'alimentation fantôme est activée, vous risqueriez d'endommager votre matériel.
-
GAIN 1 et GAIN 2 – ajuste le gain du préamplificateur pour les signaux des entrées 1 et 2 respectivement. Les commandes de gain sont dotées d'anneaux LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et enfin rouge à 0 dBFS (écrêtage numérique).
-
48V – Interrupteur d'alimentation fantôme pour les entrées micro - active l'alimentation fantôme 48 V aux contacts XLR des deux connecteurs Combo.
-
INST Chaque entrée est équipée d'un commutateur de niveau ligne/instrument permettant de modifier le gain et l'impédance d'entrée en fonction du niveau du signal (instrument ou ligne). Le témoin « INST » s'allume en rouge lorsque le mode Instrument est sélectionné. Vous pouvez également activer le mode INST depuis Focusrite Control.
-
AIR Deux commutateurs permettent d'activer le mode AIR pour chaque entrée. Le mode AIR modifie la réponse en fréquence de l'étage d'entrée pour simuler les préamplis micro Focusrite ISA classiques à transformateur. Le voyant « AIR » s'allume en jaune lorsque le mode est sélectionné. Notez que le mode AIR est également accessible via Focusrite Control.
-
MONITEUR – Contrôle du niveau de sortie du moniteur principal - règle le niveau de sortie des sorties principales (panneau arrière) GAUCHE et DROITE.
-
Voyant USB – un voyant vert s'allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.
-
MONITEUR DIRECT Ce commutateur achemine les entrées directement vers les sorties selon trois réglages : OFF, MONO et STEREO. En position OFF, le monitoring des sources d'entrée s'effectue via la station de travail audio numérique (DAW). En modes MONO et STEREO, le monitoring est effectué directement depuis les entrées du préampli, sans latence. Les symboles s'illuminent en vert pour indiquer la sélection des modes mono et stéréo, respectivement. Lorsque le mode Direct Monitor est activé, le signal est combiné avec la lecture logicielle.
-
Niveau du casque – ajuste le niveau de sortie de la sortie casque stéréo du panneau avant.
-
Prise casque – Jack TRS 6,35 mm (1/4"). Si votre casque possède une prise jack TRS 6,35 mm (1/4"), branchez-le directement ; s'il possède une mini-prise jack TRS 3,5 mm (3,5 mm), utilisez un adaptateur jack TRS 6,35 mm (1/4") vers 3,5 mm (3,5 mm). Attention : les casques équipés de prises TRRS à 4 pôles ne fonctionneront pas correctement.
-

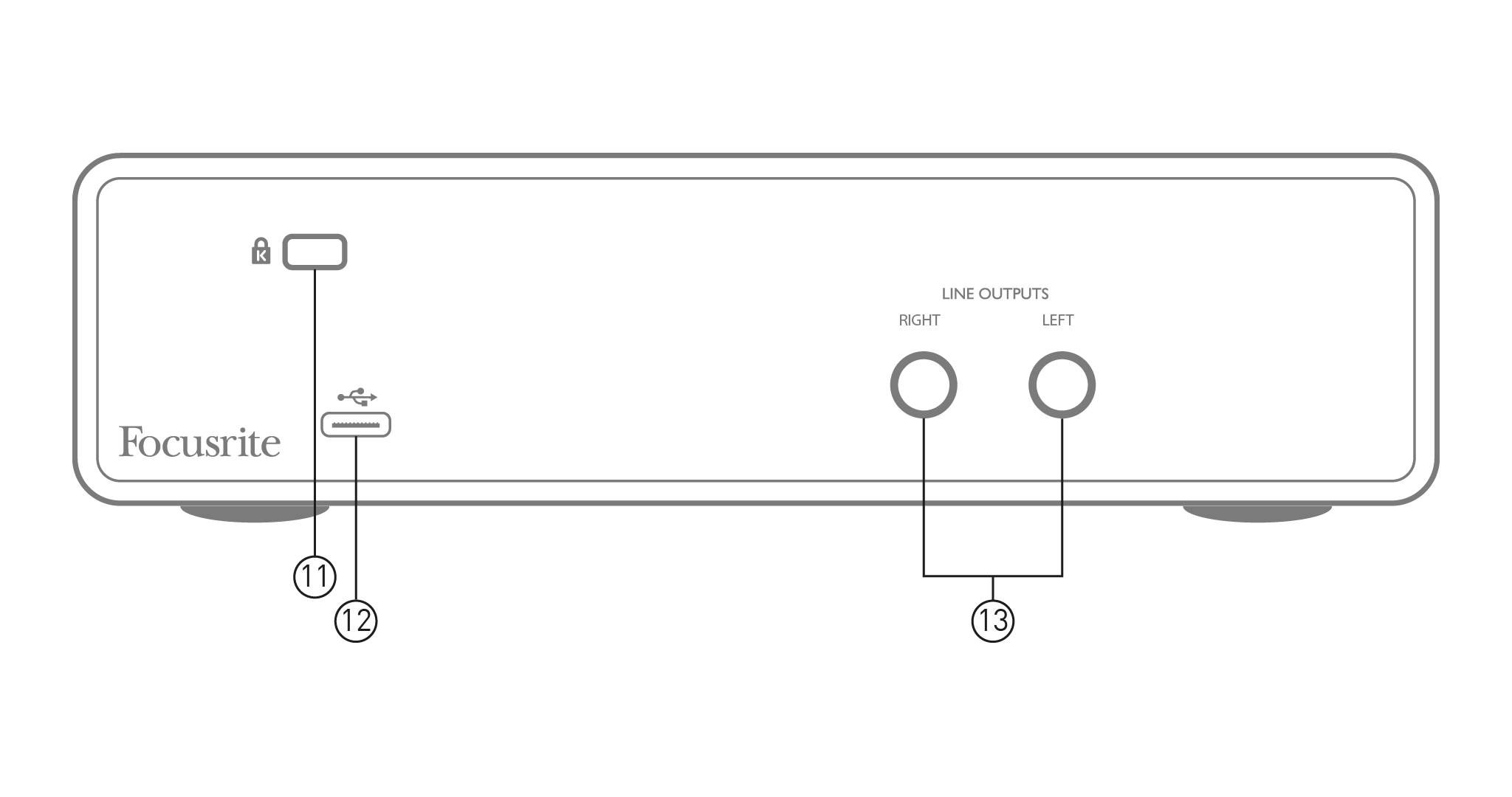

K (Serrure de sécurité Kensington) – sécurisez votre Scarlett 2i2 3rd Gen à une structure appropriée si désiré.
-
USB Port 2.0 – Connecteur de type C ; connectez-le à votre ordinateur à l’aide du câble fourni.
-
SORTIES DE LIGNE: GAUCHE et DROITE – 2 prises jack TRS 6,35 mm (¼") ; niveau de sortie +10 dBu (variable), symétrique électroniquement. Compatible avec les fiches jack TRS 6,35 mm (¼") (connexion symétrique) ou TS (connexion asymétrique).
