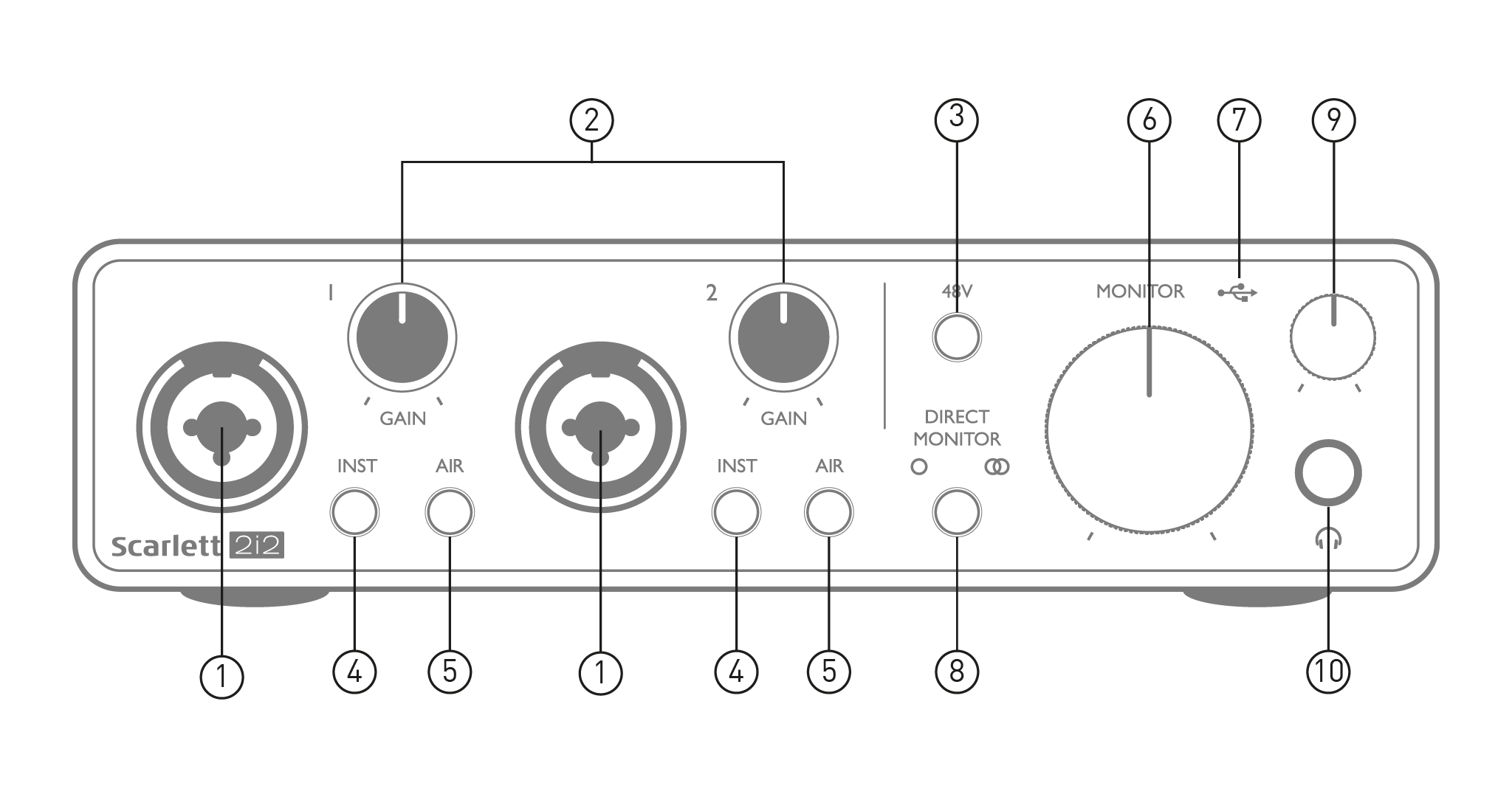

Entrées 1 et 2 – Prises d'entrée « Combo » – connectez ici des microphones, des instruments (par exemple, une guitare) ou des signaux de niveau ligne. Les prises Combo acceptent les prises XLR et 6,35 mm (1/4 po). Les microphones se connectent à l'aide de fiches XLR : les instruments et les signaux de niveau ligne doivent être connectés via des fiches jack 6,35 mm (1/4 po) de type TS ou TRS. Le gain du préampli est approprié pour les microphones lorsqu'une fiche XLR est insérée, et pour les signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module de son ou d'une unité d'effets) via une fiche XLR, car le niveau du signal surchargera le préampli, ce qui entraînera une distorsion ; si l'alimentation fantôme est activée, vous risquez d'endommager votre équipement.
-
GAGNER 1 et GAGNER 2 – ajuste le gain du préampli pour les signaux sur les entrées 1 et 2 respectivement. Les commandes de gain sont dotées d'anneaux LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et enfin au rouge à 0 dBFS (écrêtage numérique).
-
48V – commutateur d'alimentation fantôme pour les entrées micro - active l'alimentation fantôme 48 V sur les contacts XLR des deux connecteurs Combo.
-
INST – Commutateurs de niveau ligne/instrument pour chaque entrée, qui modifient le gain et l'impédance d'entrée pour s'adapter aux signaux de niveau instrument ou ligne. « INST » s'allume en rouge lorsque le mode Instrument est sélectionné. Vous pouvez également activer INST à partir de Focusrite Control.
-
AIR – deux commutateurs activant le mode AIR pour chaque entrée. AIR modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro ISA Focusrite classiques à transformateur. « AIR » s'allume en jaune lorsque le mode est sélectionné. Notez que AIR peut également être sélectionné à partir de Focusrite Control.
-
MONITEUR – contrôle du niveau de sortie du moniteur principal - définit le niveau de sortie sur les sorties principales (panneau arrière) GAUCHE et DROITE.
-
LED USB – une LED verte s’allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.
-
MONITEUR DIRECT – ce commutateur oriente les entrées directement vers les sorties avec trois réglages différents : OFF, MONO et STEREO. Lorsqu'il est réglé sur OFF, le monitoring des sources d'entrée s'effectue via le DAW ; en MONO ou STEREO, le monitoring est effectué directement depuis les entrées du préampli, sans latence. Les symboles ou s'allument en vert pour indiquer la sélection des modes mono et stéréo, respectivement. Lorsque Direct Monitor est activé, le signal est combiné à la lecture du logiciel.
-
Niveau casque – ajuste le niveau de sortie au niveau de la sortie casque stéréo du panneau avant.
-
Prise casque – sortie jack TRS ¼”. Si votre casque est équipé d’une prise jack TRS ¼”, branchez-la directement ; s’il est équipé d’une mini-prise TRS 3,5 mm, utilisez un adaptateur jack TRS ¼” vers 3,5 mm. Notez que les casques équipés de prises TRRS 4 pôles ne fonctionneront pas correctement.
-

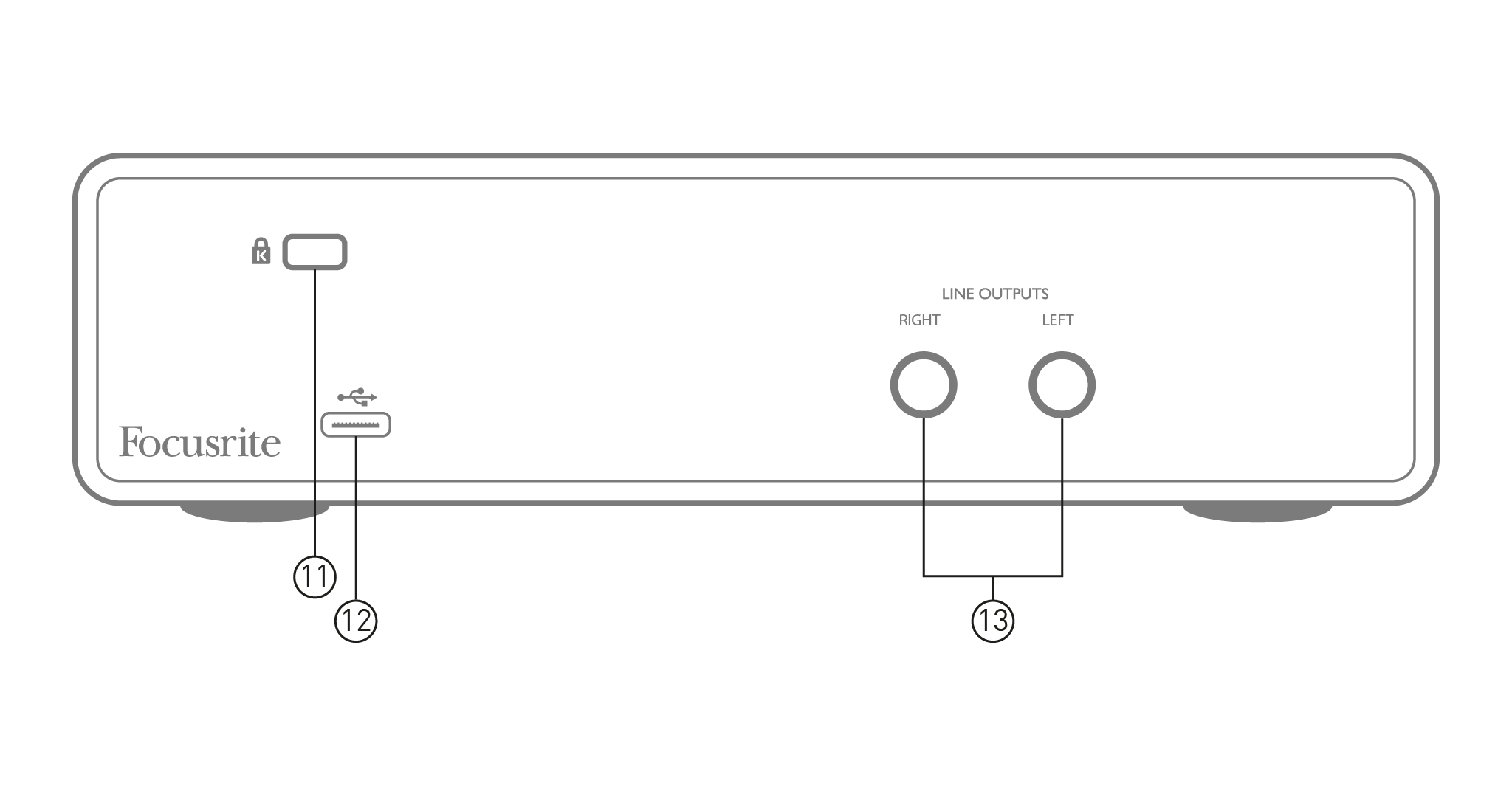

K (Serrure de sécurité Kensington) – sécurisez votre Scarlett 2i2 3rd Gen à une structure appropriée si désiré.
-
USB Port 2.0 – Connecteur de type C ; connectez-vous à votre ordinateur avec le câble fourni.
-
SORTIES DE LIGNE: GAUCHE et DROITE – 2 prises jack TRS ¼” (6,35 mm) ; niveau de sortie +10 dBu (variable), symétrisé électroniquement. Des prises jack TRS ¼” (connexion symétrique) ou TS (connexion asymétrique) peuvent être utilisées.
