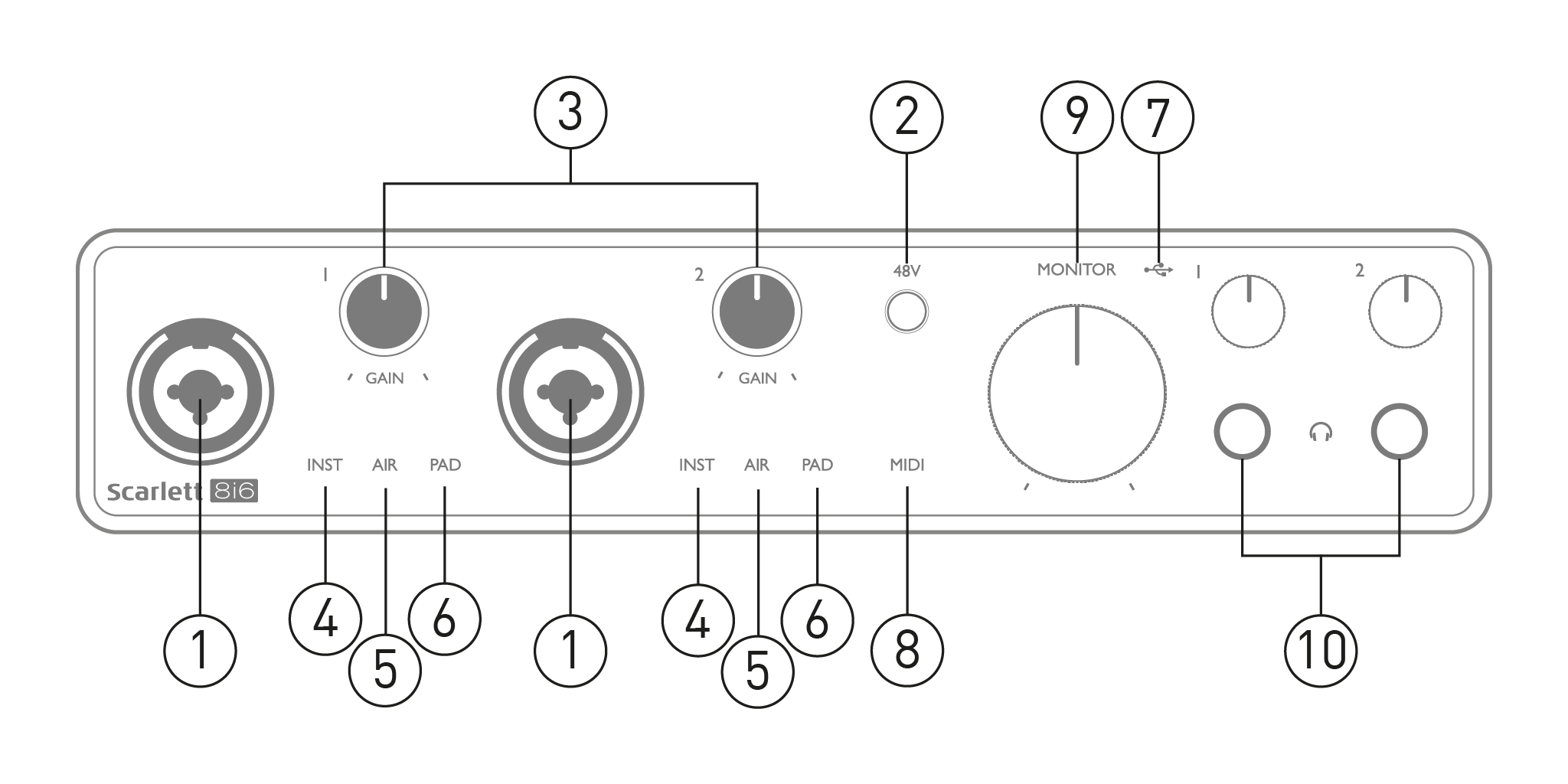

Entrées 1 et 2 – Prises d'entrée « Combo » – connectez ici des microphones, des instruments (par exemple, une guitare) ou des signaux de niveau ligne. Les prises Combo acceptent les prises XLR et 6,35 mm (1/4 po). Les microphones se connectent à l'aide de fiches XLR : les instruments et les signaux de niveau ligne se connectent via des fiches jack 6,35 mm (1/4 po) de type TS ou TRS. Le gain du préampli est approprié pour les microphones lorsqu'une fiche XLR est insérée, et pour les signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module sonore ou d'une unité d'effets) via une fiche XLR, car le niveau du signal surchargera le préampli, ce qui entraînera une distorsion. Si l'alimentation fantôme est activée, vous risquez d'endommager votre équipement.
-
48V – appuyez pour activer l'alimentation fantôme 48 V sur les contacts XLR (entrées micro) des connecteurs Combo. 48V l'indicateur s'allume en rouge lorsque l'alimentation fantôme est sélectionnée.
-
GAGNER 1 et GAGNER 2 - ajustez le gain d'entrée pour les signaux des entrées 1 et 2 respectivement. Les commandes de gain sont dotées d'anneaux LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et rouge à 0 dBFS (écrêtage numérique).
-
INST – Le type d'entrée pour la prise jack des entrées 1 et 2 peut être sélectionné dans Focusrite Control. Les LED rouges s'allument lorsque INST est sélectionné. Lorsque INST est sélectionné, la plage de gain et l'impédance d'entrée sont modifiées (par rapport à LINE) et l'entrée est rendue asymétrique. Cela l'optimise pour la connexion directe d'instruments (via une prise jack 2 pôles (TS)). Lorsque INST est désactivé, les entrées sont adaptées à la connexion de signaux de niveau ligne. Les signaux de niveau ligne peuvent être connectés soit sous forme symétrique via une prise jack 3 pôles (TRS), soit sous forme asymétrique, via une prise jack 2 pôles (TS).
-
AIR – deux LED jaunes indiquant la sélection du mode AIR pour les entrées 1 et 2. Le mode AIR, sélectionné à partir de Focusrite Control, modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro ISA Focusrite classiques à transformateur.
-
TAMPON – deux LED vertes ; s'allument lorsque PAD est sélectionné à partir de Focusrite Control pour les entrées 1 et 2. PAD diminue le niveau du signal allant à votre DAW de 10 dB ; à utiliser lorsque la source d'entrée a un niveau particulièrement élevé.
-
LED USB - une LED verte s'allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.
-
MIDI LED – LED verte, s'allume lorsque des données MIDI sont reçues au Entrée MIDI port.
-
MONITEUR – contrôle du niveau de sortie du moniteur principal – il s’agit d’un contrôle analogique qui ajuste le niveau des sorties 1 et 2 sur le panneau arrière.
-
- Connectez une ou deux paires d'écouteurs stéréo aux deux prises jack TRS 6,25 mm (¼") situées sous les commandes de volume du casque. Les sorties casque véhiculent toujours les signaux acheminés respectivement vers les sorties analogiques 1 et 2 et 3 et 4 (sous forme de paires stéréo) de Focusrite Control.
-

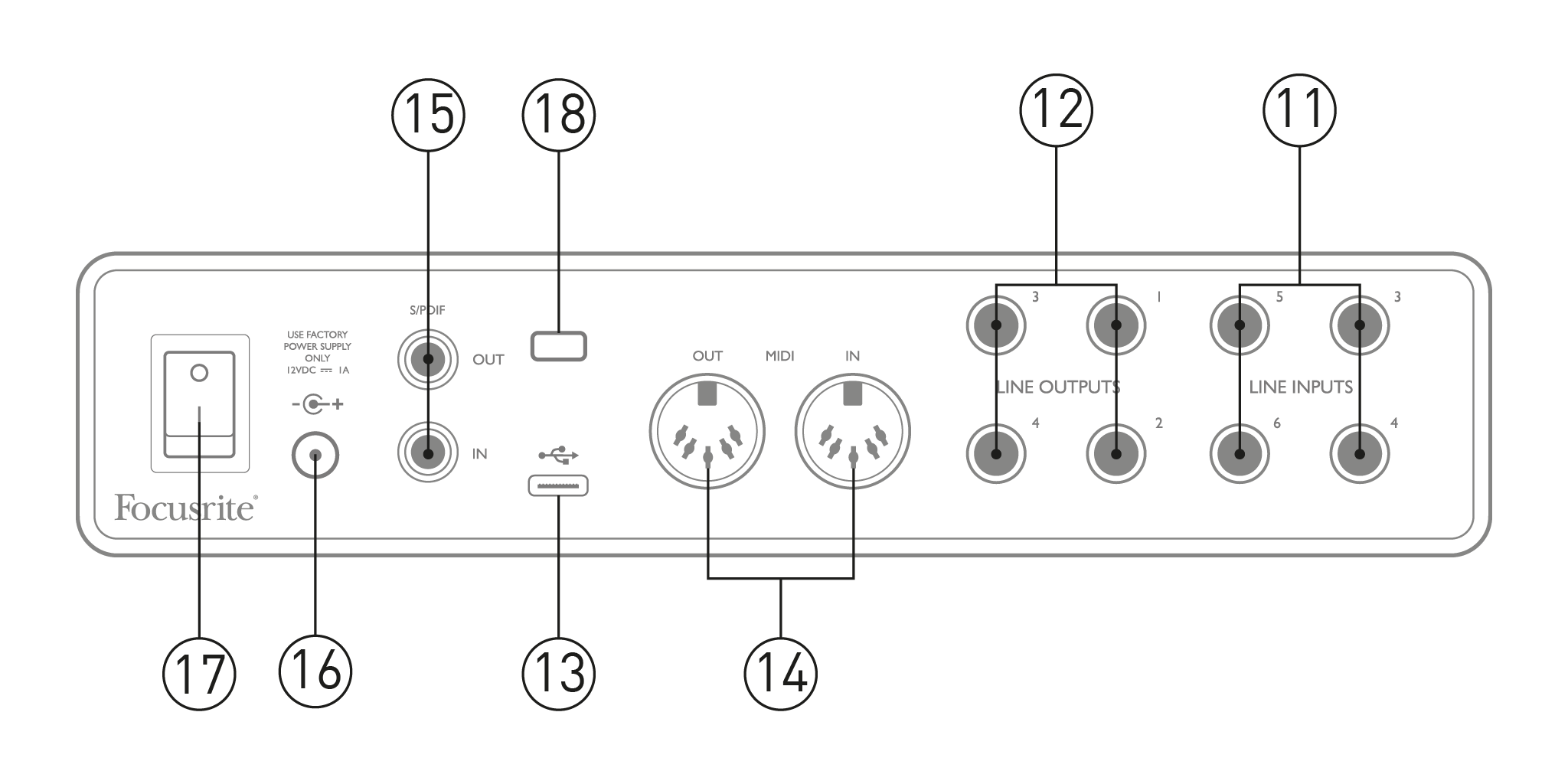

ENTRÉES DE LIGNE 3 à 6 – quatre entrées ligne analogiques symétriques sur prises jack 6,35 mm (¼"). Vous pouvez y connecter d'autres sources de niveau ligne, à l'aide de prises jack 6,35 mm TRS (symétriques) ou TS (asymétriques).
-
SORTIES DE LIGNE 1 à 4 – quatre sorties ligne analogiques symétriques sur prises jack 6,35 mm (¼") ; utilisez des prises jack TRS pour une connexion symétrique ou des prises jack TS pour une connexion asymétrique. Les sorties 1 et 2 seront normalement utilisées pour piloter le système de monitoring principal, bien que les signaux disponibles sur l'une de ces sorties puissent être définis dans Focusrite Control. Les sorties 3 et 4 peuvent être utilisées pour piloter des enceintes alternatives (c'est-à-dire, milieu de gamme, proche de gamme, etc.) ou pour piloter des processeurs d'effets externes.
-
-
Entrée MIDI et Sortie MIDI – prises DIN standard à 5 broches pour la connexion d'équipements MIDI externes. Scarlett 8i6 3rd Gen agit comme une interface MIDI, permettant aux données MIDI vers/depuis votre ordinateur d'être distribuées vers des périphériques MIDI supplémentaires.
-
Entrée SPDIF et DEHORS – deux prises phono (RCA) transportant des signaux audio numériques à deux canaux entrant ou sortant du Scarlett 8i6 3rd Gen au format S/PDIF. Il s'agit des entrées 7 et 8 et des sorties 5 et 6 vers/depuis l'appareil. Comme toutes les autres entrées et sorties, les signaux de ces connecteurs peuvent être acheminés dans Focusrite Control.
-
Entrée d'alimentation CC externe – la Scarlett 8i6 3rd Gen est alimenté par l'adaptateur secteur fourni (PSU), évalué à 12 V CC et 1 A ; la polarité du connecteur coaxial est positive (+12 V) sur la broche centrale. Notez que le Scarlett 8i6 3rd Gen ne peut pas être alimenté via son port USB depuis l'ordinateur hôte.
-
Interrupteur marche/arrêt.
-
K (Serrure de sécurité Kensington) – sécurisez votre Scarlett 8i6 3rd Gen à une structure appropriée si désiré.
Ton Scarlett 8i6 3rd Gen doit être alimenté par un adaptateur secteur externe 12 V CC, 1 A. Un adaptateur approprié est fourni avec l'appareil.
Important
Nous vous recommandons d'utiliser uniquement l'adaptateur secteur fourni. Le non-respect de cet adaptateur risque d'endommager l'appareil de manière permanente.
Types de ports USB: Le Scarlett 8i6 3rd Gen dispose d'un seul port USB 2.0 de type C (sur le panneau arrière). Une fois l'installation du logiciel terminée, connectez le Scarlett 8i6 3rd Gen à votre ordinateur ; si votre ordinateur est équipé d'un port USB de type A, utilisez le câble USB de type A vers type C fourni avec l'appareil. Si votre ordinateur est équipé d'un port USB de type C, veuillez vous procurer un câble de type C vers type C auprès d'un fournisseur d'ordinateurs.
Normes USB: Notez que parce que le Scarlett 8i6 3rd Gen est un périphérique USB 2.0, la connexion USB nécessite un port compatible USB 2.0 sur votre ordinateur. Il ne fonctionnera pas avec les ports USB 1.0/1.1 : cependant, un port USB 3.0 prendra en charge un périphérique USB 2.0.
Une fois le câble USB connecté, allumez le Scarlett 8i6 3rd Gen allumé avec l'interrupteur d'alimentation du panneau arrière.
Le Scarlett 8i6 3rd Gen est compatible avec tout DAW sous Windows prenant en charge ASIO ou WDM ou tout DAW sous Mac utilisant Core Audio. Après avoir suivi la procédure de mise en route, vous pouvez commencer à utiliser votre Scarlett 8i6 3rd Gen avec le DAW de votre choix.
Veuillez noter que votre DAW peut ne pas sélectionner automatiquement le Scarlett 8i6 3rd Gen comme périphérique d'E/S par défaut. Vous devez sélectionner manuellement Carte ASIO USB Focusrite en tant que pilote sur votre DAW Configuration audio* page. Veuillez vous référer à la documentation de votre DAW (ou aux fichiers d'aide) si vous ne savez pas où sélectionner le pilote ASIO/Core Audio. L'exemple ci-dessous montre la configuration correcte dans Ableton Live Lite Préférences panneau (version Windows illustrée).
*Nom typique. La terminologie peut différer selon les DAW.
Une fois que le Scarlett 8i6 3rd Gen est défini comme périphérique audio préféré* dans votre DAW, toutes les entrées et sorties apparaissent dans les préférences d'E/S audio de votre DAW. Selon votre DAW, vous devrez peut-être activer certaines entrées ou sorties avant utilisation.
Les deux exemples ci-dessous montrent deux entrées et deux sorties activées dans les pages de configuration d'entrée et de sortie d'Ableton Live.
|
|
|
*Nom typique. La terminologie peut différer selon les DAW.
Deux entrées supplémentaires, entrées 9/10 sont répertoriées dans la page Configuration des entrées des préférences d'E/S de votre DAW. Il s'agit d'entrées « loopback » virtuelles dans le logiciel, et non d'entrées physiques supplémentaires. Vous pouvez utiliser Loopback pour enregistrer des pistes DAW à partir de sources situées sur votre ordinateur, par exemple à partir d'un navigateur Web. Focusrite Control comprend un Boucle de retour 1-2 onglet mix, où vous pouvez choisir les entrées à enregistrer.
Vous trouverez tous les détails sur l'utilisation des entrées de bouclage dans le Guide de l'utilisateur de Focusrite Control.
Le Scarlett 8i6 3rd Gen est un excellent choix pour de nombreuses applications d'enregistrement et de surveillance. Certaines configurations typiques sont présentées ci-dessous.

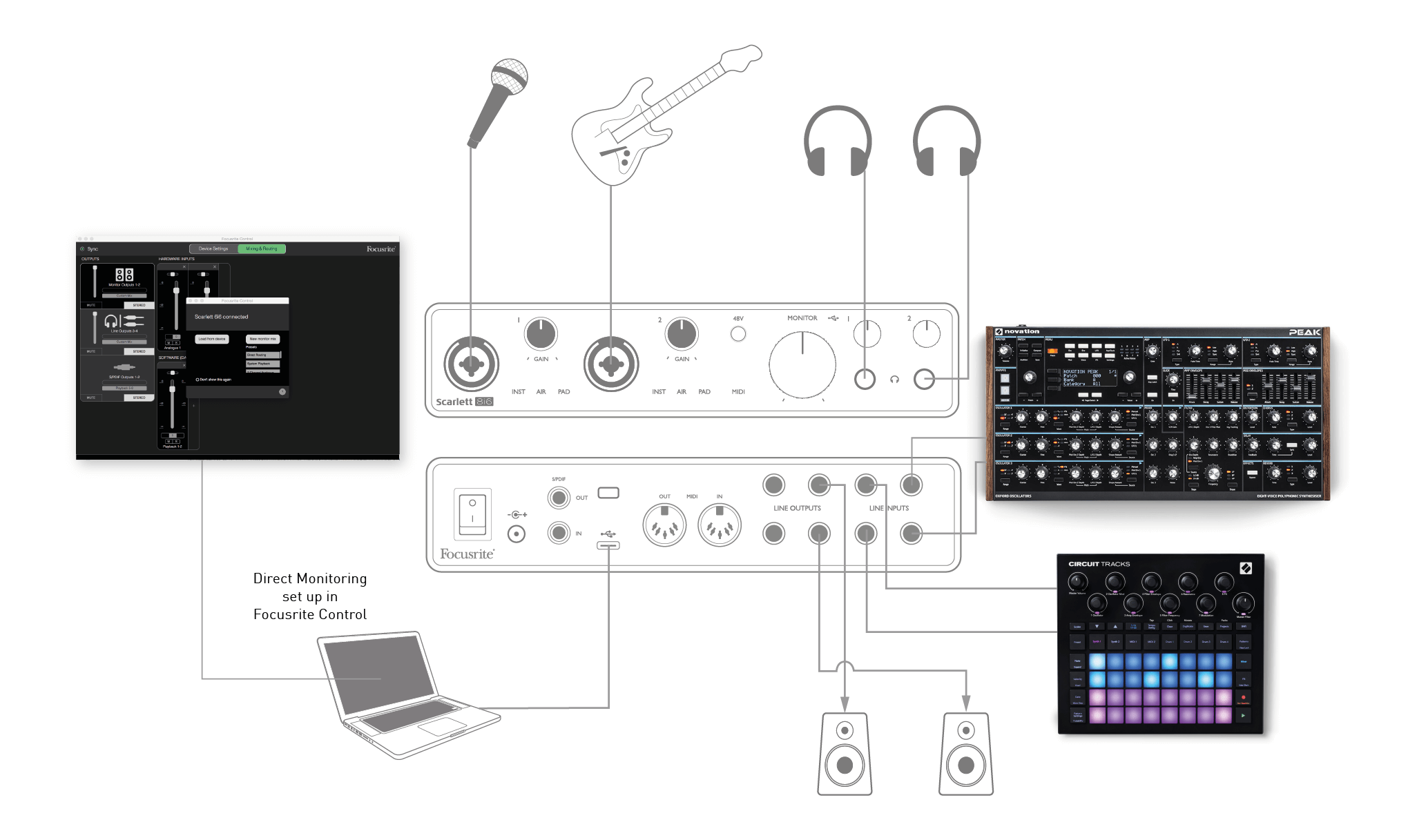

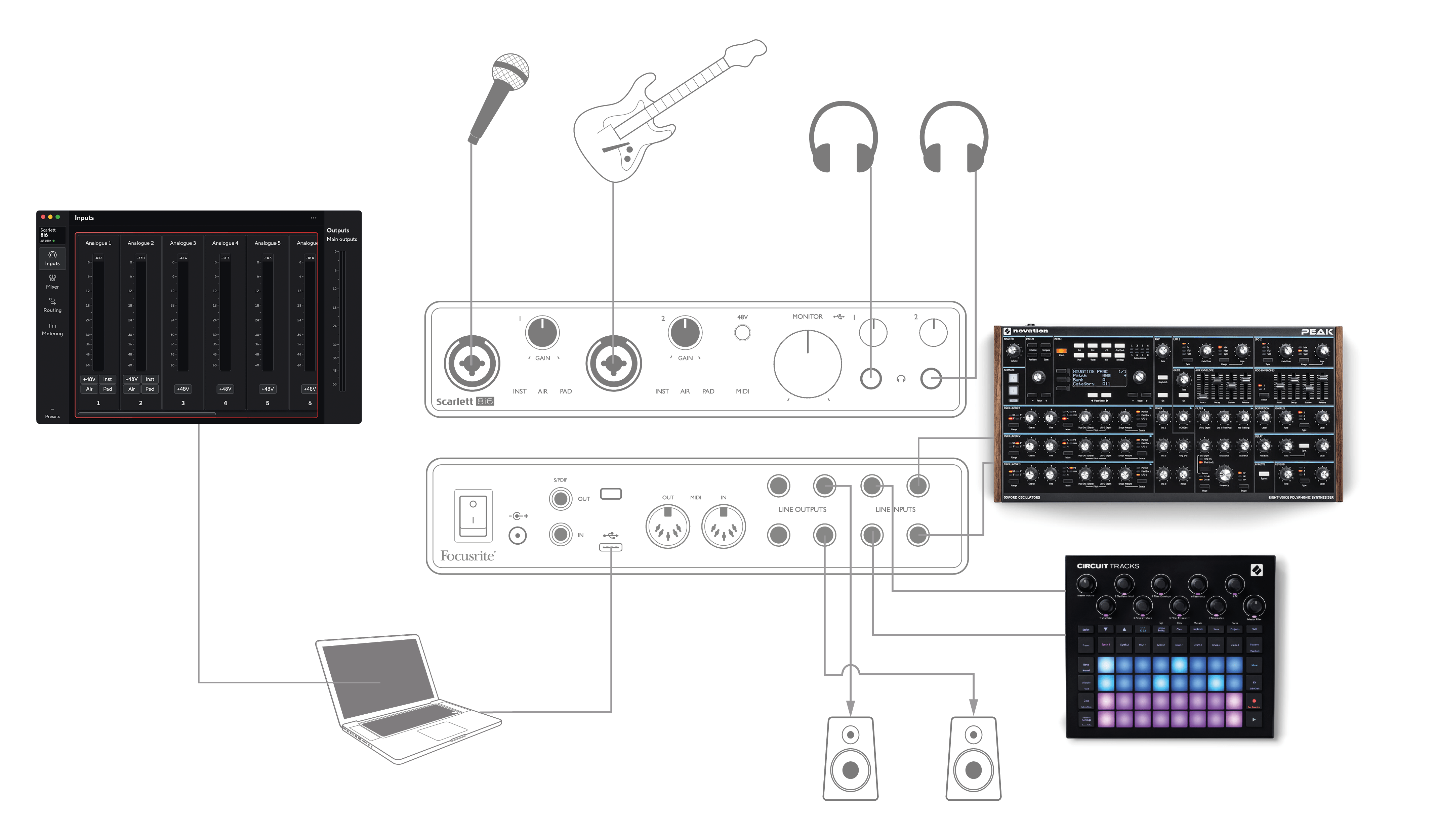

Cette configuration montre une configuration pour enregistrer un chanteur et un guitariste avec un clavier et une boîte à rythmes à l'aide d'un logiciel DAW sur Mac ou PC. Les entrées 1 et 2 sont utilisées respectivement pour le chant et la guitare, les entrées 3 et 4 reçoivent la sortie stéréo du clavier et les entrées 5 et 6 sont utilisées pour la boîte à rythmes.
Chaque source sera enregistrée sur une piste séparée (ou une paire de pistes stéréo) du DAW. Pendant l'enregistrement, un mixage des instruments et du chanteur, ainsi que la lecture de toutes les pistes déjà enregistrées dans le DAW, peuvent être contrôlés au casque. Alternativement, des haut-parleurs peuvent être utilisés si le micro vocal se trouve dans une pièce séparée. Le mixage lui-même est configuré dans Focusrite Control.
Les prises d'entrée du panneau avant sont de type combo XLR, qui acceptent soit un connecteur mâle XLR (vous en aurez un à l'extrémité de votre câble de microphone) soit une prise jack ¼" (6,35 mm). Notez le Scarlett 8i6 3rd Gen n'a pas de commutateur « Mic/line » – l'étage de préamplification Focusrite est automatiquement configuré pour un microphone lorsque vous branchez un XLR dans l'entrée, et pour une ligne ou un instrument lorsque vous connectez une prise jack. Sélectionnez INST dans Focusrite Control (sur le Paramètres d'entrée (page) si vous connectez un instrument de musique tel qu'une guitare avec une prise de guitare ordinaire à 2 pôles. INST doit être désactivé si vous connectez une source de niveau ligne, telle que la sortie symétrique d'un mixeur audio externe, via une prise 3 pôles (TRS).
Note
Le connecteur Combo accepte les deux types de prise jack.
Si vous utilisez un microphone à condensateur, appuyez sur le bouton 48V Bouton pour fournir une alimentation fantôme au micro. La plupart des microphones modernes d'autres types, par exemple dynamiques ou à ruban, ne seront pas endommagés par l'application accidentelle d'une alimentation fantôme, mais notez que certains micros plus anciens peuvent l'être. En cas de doute, veuillez vérifier les spécifications de votre micro pour vous assurer qu'il peut être utilisé en toute sécurité.
Canaux d'entrée 1 et 2 du Scarlett 8i6 3rd Gen chacun possède une fonction PAD : lorsqu'il est sélectionné à partir de Focusrite Control (TAMPON (s'allume en vert lorsqu'il est actif), le niveau du signal envoyé à votre DAW est réduit de 10 dB. Vous trouverez cela utile si le niveau de sortie de votre source est particulièrement « chaud », lorsque vous pouvez remarquer un écrêtage ou que le halo de gain devient rouge, même au gain minimum.
Vous entendrez souvent le terme « latence » utilisé en relation avec les systèmes audio numériques. Dans le cas de l’application d’enregistrement DAW simple décrite ci-dessus, la latence correspond au temps nécessaire à vos signaux d’entrée pour passer par votre ordinateur et votre logiciel audio, puis pour revenir via votre interface audio.
Bien que cela ne soit pas un problème dans la plupart des situations d'enregistrement simples, dans certaines circonstances, la latence peut être un problème pour un artiste qui souhaite enregistrer tout en surveillant ses signaux d'entrée. Cela peut être le cas si vous devez augmenter la taille de la mémoire tampon d'enregistrement de votre DAW, ce qui peut être nécessaire lorsque vous enregistrez des overdubs sur un projet particulièrement volumineux utilisant de nombreuses pistes DAW, des instruments logiciels et des plugins d'effets.
Les symptômes courants d'un réglage de mémoire tampon trop bas peuvent être des problèmes audio (clics et pops) ou une charge CPU particulièrement élevée dans votre DAW (la plupart des DAW ont des lectures CPU). Si vous rencontrez ce problème sur un Mac, vous pouvez augmenter la taille de la mémoire tampon à partir du DAW lui-même. Sous Windows, vous devrez probablement modifier cela à partir du panneau de configuration ASIO, auquel vous pouvez généralement accéder à partir de vos préférences de configuration DAW*.
Le Scarlett 8i6 3rd Gen, avec Focusrite Control, permet une surveillance à latence nulle, ce qui permet de surmonter ce problème. Vous pouvez acheminer vos signaux d'entrée directement vers le Scarlett 8i6 3rd GenLes sorties casque et ligne de l'appareil permettent aux musiciens de s'entendre avec une latence ultra-faible, c'est-à-dire en temps réel, en même temps que la lecture sur l'ordinateur. Les signaux d'entrée de l'ordinateur ne sont en aucun cas affectés par ce réglage. Notez cependant que les effets ajoutés aux instruments live par des plug-ins logiciels ne seront pas entendus dans les écouteurs, bien que les effets seront toujours présents sur l'enregistrement.
Lorsque vous contrôlez vos entrées via Focusrite Control, assurez-vous que votre logiciel DAW n'est pas configuré pour acheminer les entrées (ce que vous enregistrez actuellement) vers les sorties. Si c'est le cas, les musiciens s'entendront « deux fois », avec un signal retardé de manière audible comme un écho.
* Nom typique. La terminologie peut différer selon les DAW.
Le Scarlett 8i6 3rd Gen permet l'intégration facile de processeurs ou d'effets externes. Un bon exemple est l'inclusion d'un compresseur stéréo externe dans une configuration d'enregistrement similaire à celle décrite ci-dessus.

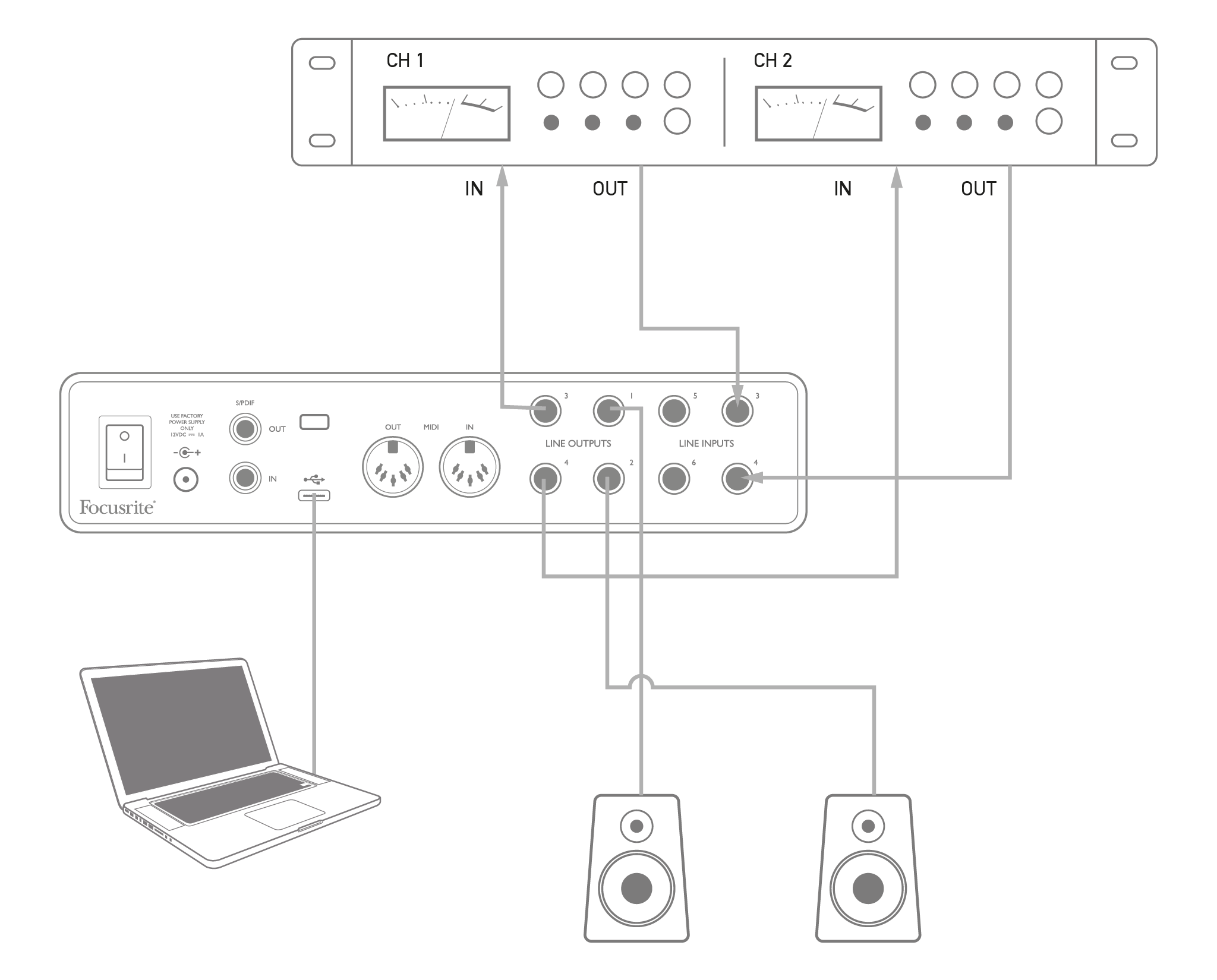

Connectez les sorties ligne 3 et 4 aux entrées du compresseur, et les sorties du compresseur aux entrées ligne 3 et 4, comme indiqué ci-dessous. Vous pouvez ensuite acheminer les canaux de votre station de travail audio numérique vers les sorties 3/4. Dans Focusrite Control, acheminez la lecture logicielle 3/4 vers les sorties ligne 3/4 et le signal sera envoyé au compresseur. Nous avons omis les connexions du panneau avant dans cet exemple pour plus de clarté.
Vous pouvez utiliser Focusrite Control ou votre logiciel DAW pour ajuster les niveaux vers et depuis le processeur externe si nécessaire ou pour un effet créatif.
Le Scarlett 8i6 3rd Gen permet de stocker une configuration de mixage définie dans Focusrite Control au sein du matériel. Cette fonction vous permet de le configurer – par exemple, en tant que sous-mixeur sur scène – à l'aide de votre ordinateur et de télécharger la configuration sur l'appareil lui-même. Vous pouvez ensuite utiliser le Scarlett 8i6 3rd Gen en tant que mixeur dans le cadre de votre équipement pour contrôler le mixage global de plusieurs instruments.

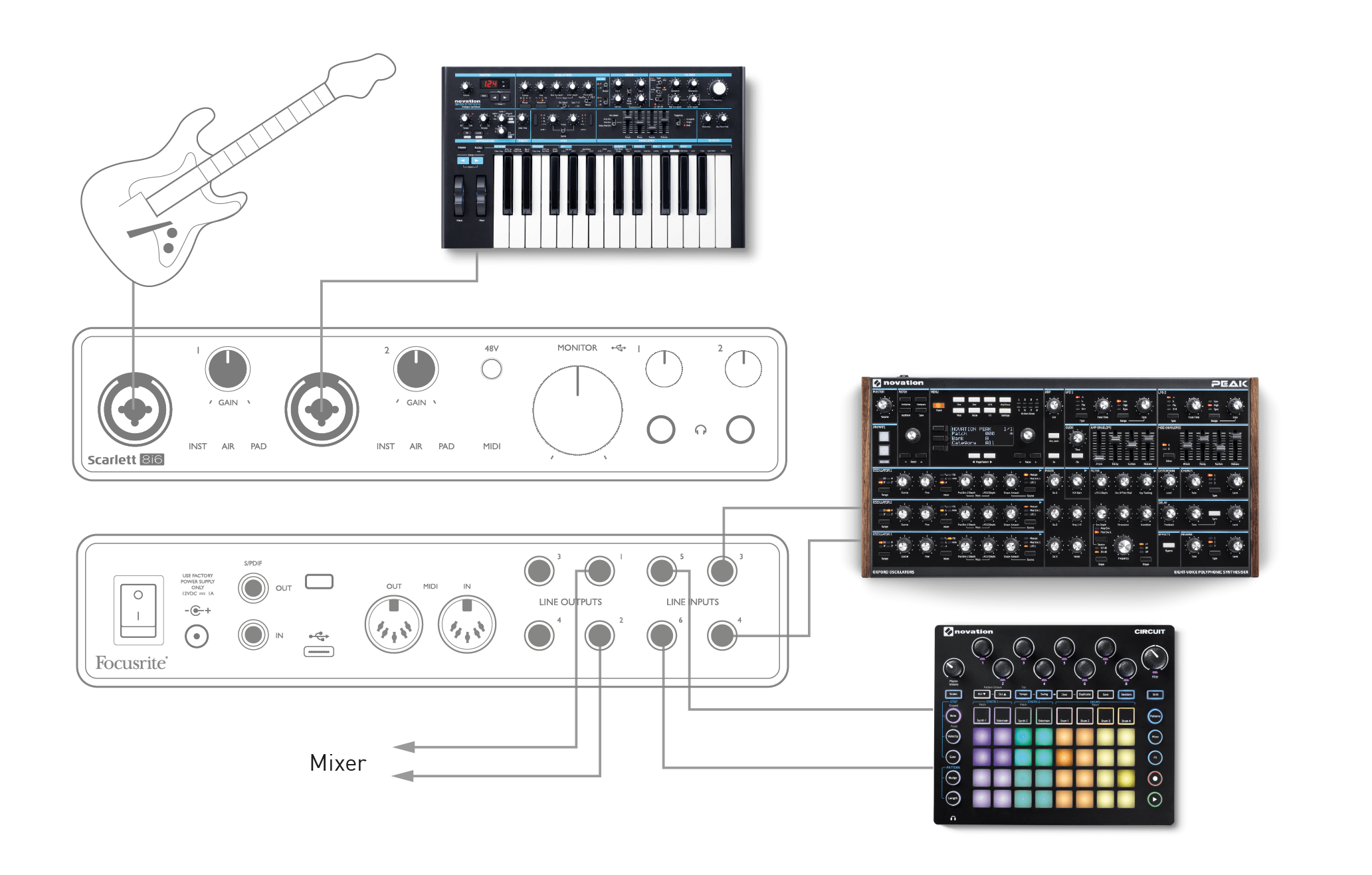

Dans l'exemple illustré, une guitare, des synthés stéréo et mono et une groovebox sont connectés aux six entrées analogiques du Scarlett 8i6 3rd Gen; Les sorties 1 et 2 sont reliées au système de sonorisation principal. Vous pouvez configurer un mixage approximatif dans Focusrite Control et ajuster les niveaux des deux sources mono par rapport aux sources stéréo du panneau avant.
En utilisant les connexions numériques sur le Scarlett 8i6 3rd Gen 3ème génération, S/PDIF, vous pouvez l'utiliser comme préampli autonome à deux canaux.
Vous pouvez connecter deux sources d'entrée à l'une des entrées de la Scarlett (microphone, ligne ou instrument) et, à l'aide de Focusrite Control, vous pouvez acheminer les entrées analogiques directement vers les sorties S/PDIF. Vous pouvez ensuite connecter la sortie S/PDIF à l'entrée S/PDIF d'une autre interface pour augmenter le nombre de canaux de cette interface, par exemple une seconde Scarlett 8i6 3rd Gen, ou une interface plus grande comme une Scarlett 18i20.
