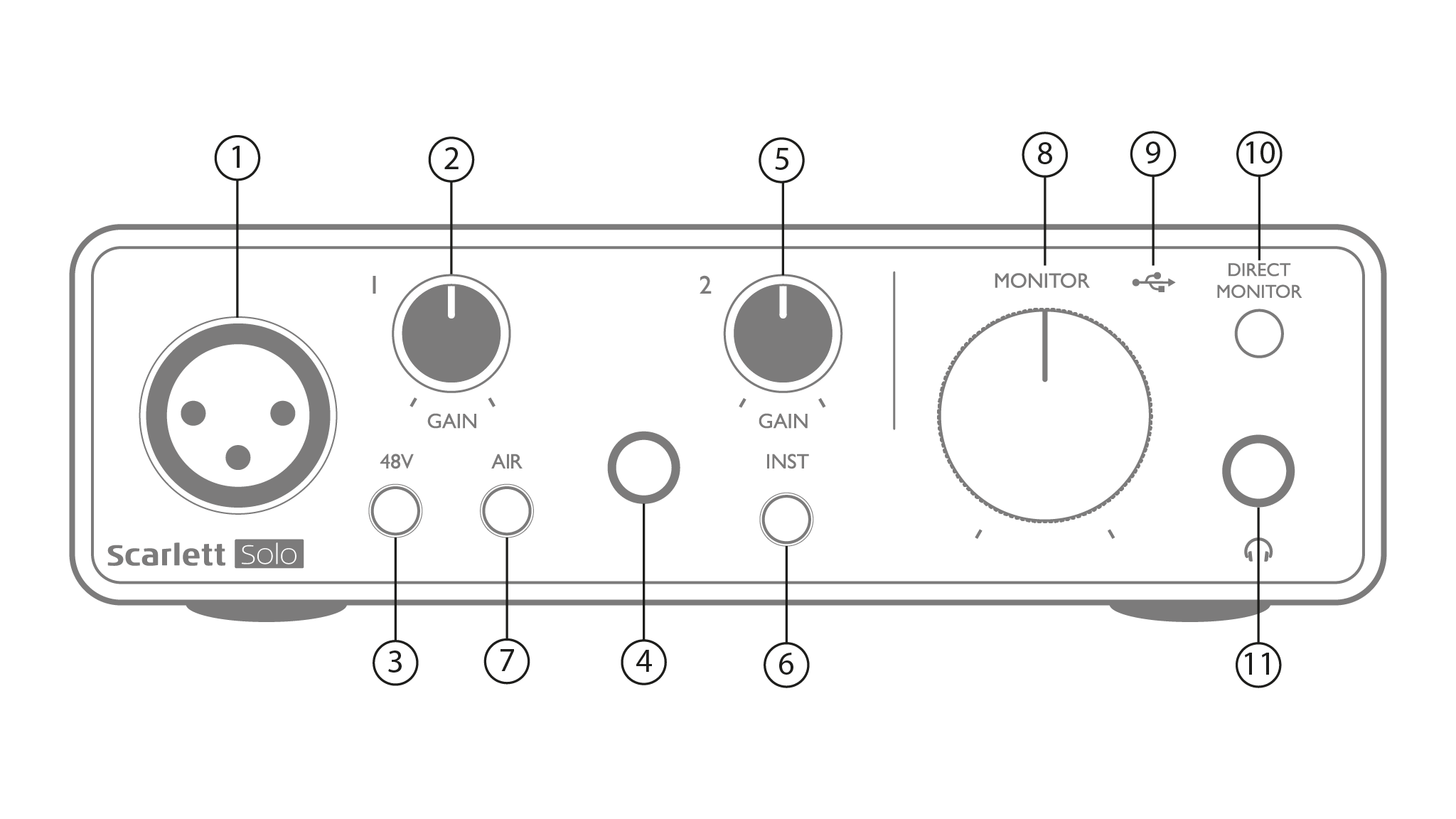

Le panneau avant comprend les connecteurs d'entrée pour les signaux micro et ligne/instrument, ainsi que les commandes de gain d'entrée et de surveillance.
-
Entrée 1 – entrée symétrique électronique via prise XLR 3 broches pour microphones.
-
GAGNER 1 – ajustez le gain du signal du microphone à l'entrée 1. Les commandes de gain sont dotées d'anneaux LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et rouge à 0 dBFS (écrêtage numérique).
-
48V – interrupteur d'alimentation fantôme pour entrée micro - active l'alimentation fantôme 48 V sur la prise XLR.
-
Entrée 2 – Prise jack TRS ¼” pour connecter à la fois des instruments (jack TS asymétrique) ou des sources de niveau ligne mono (symétrique).
-
GAGNER 2 – ajuste le gain du signal ligne/instrument à l'entrée 2. Le contrôle de gain possède un anneau LED tricolore comme [2].
-
INST/DOUBLER – Commutateur de niveau instrument/ligne pour l'entrée 2 – permet de commuter le gain en fonction des signaux de niveau instrument ou ligne. « INST » s'allume en rouge lorsque le mode Instrument est sélectionné. Notez que le mode INST peut également être sélectionné à partir de Focusrite Control.
-
AIR – commutateur activant le mode AIR pour l'entrée micro. AIR modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro ISA Focusrite classiques à transformateur. « AIR » s'allume en jaune lorsque le mode est sélectionné. Notez que AIR peut également être sélectionné à partir de Focusrite Control.
-
MONITEUR – contrôle du niveau de sortie du moniteur principal - définit le niveau de sortie au niveau des sorties du panneau arrière et de la sortie casque du panneau avant.
-
LED USB – une LED verte s’allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.
-
MONITEUR DIRECT – sélectionne la surveillance des signaux d'entrée (mixés avec la sortie DAW) directement à partir des entrées (ON) ou via le DAW (OFF).
-

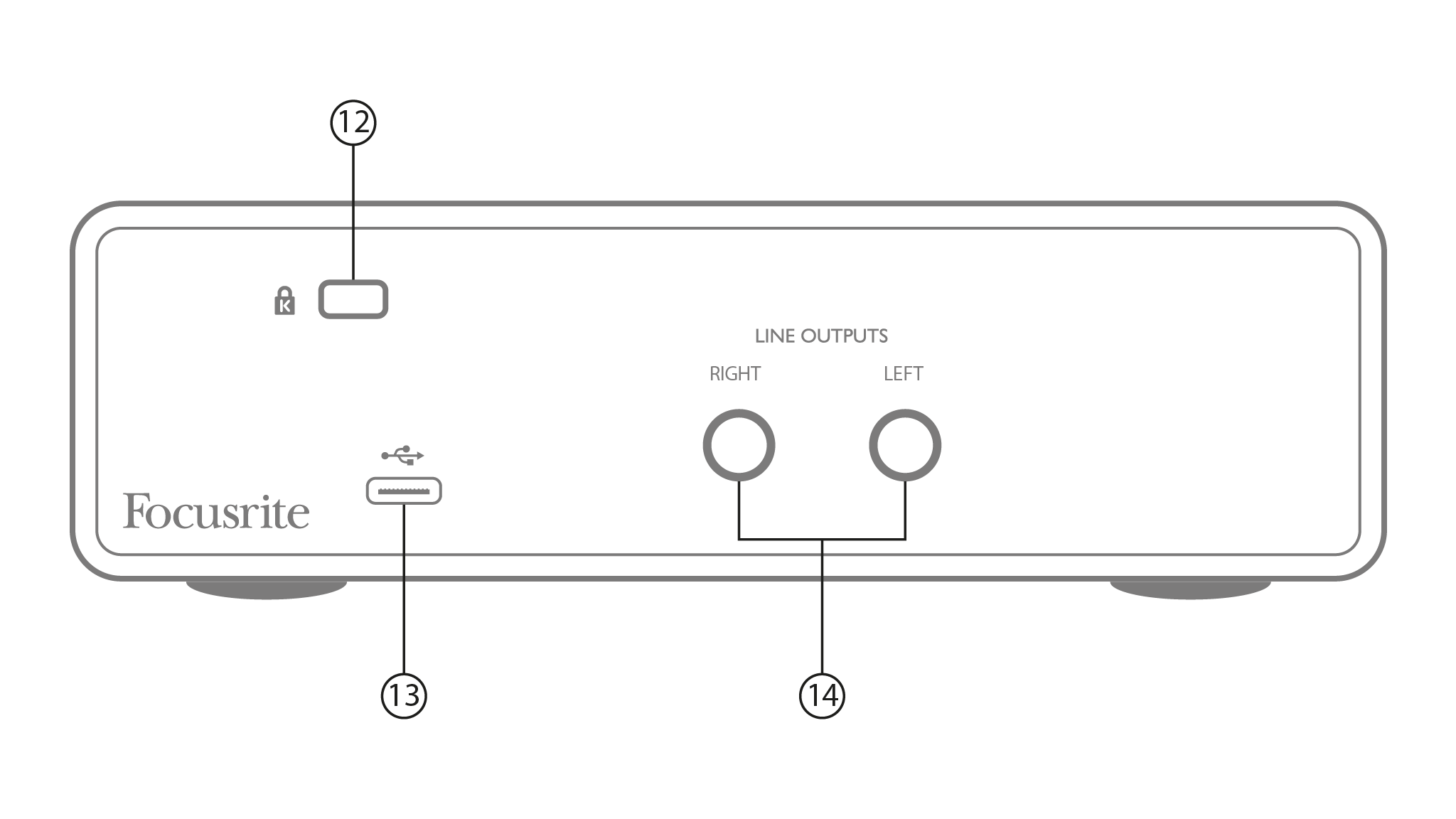

– Sortie jack TRS ¼”. Si votre casque est équipé d’une prise jack TRS ¼”, branchez-la directement ; s’il est équipé d’une prise mini-jack TRS 3,5 mm, utilisez un adaptateur jack TRS ¼” vers 3,5 mm. Notez qu’il est probable que les casques équipés de prises TRRS 4 pôles ne fonctionnent pas correctement.
-
K (Serrure de sécurité Kensington) – sécurisez votre Scarlett Solo 3rd Gen à une structure appropriée si désiré.
-
-
SORTIES DE LIGNE: GAUCHE et DROITE – 2 prises jack TRS ¼” (6,35 mm) ; niveau de sortie +10 dBu (variable), symétrisé électroniquement. Des prises jack TRS ¼” (connexion symétrique) ou TS (connexion asymétrique) peuvent être utilisées.
