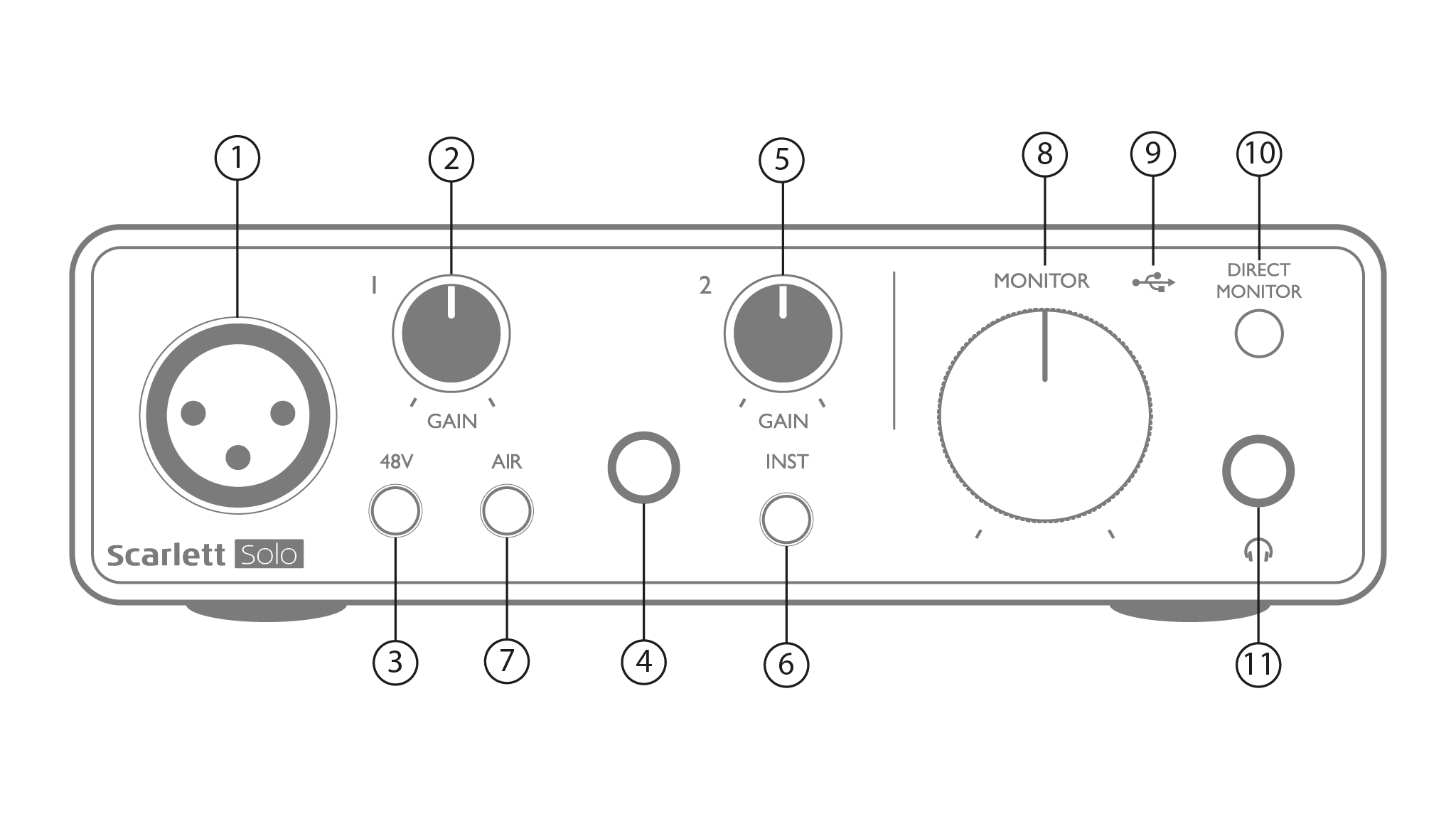

Le panneau avant comprend les connecteurs d'entrée pour les signaux micro et ligne/instrument, ainsi que les commandes de gain d'entrée et de surveillance.
-
Entrée 1 – entrée symétrique électronique via prise XLR 3 broches pour microphones.
-
GAIN 1 – ajustez le gain du signal du microphone à l'entrée 1. Les commandes de gain ont des « anneaux » LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et rouge à 0 dBFS (écrêtage numérique).
-
48V – interrupteur d'alimentation fantôme pour l'entrée micro - active l'alimentation fantôme 48 V sur la prise XLR.
-
Entrée 2 – Prise jack TRS ¼” pour connecter à la fois des instruments (jack TS asymétrique) ou des sources de niveau ligne mono (symétriques).
-
GAIN 2 – ajuste le gain du signal ligne/instrument à l'entrée 2. Le contrôle de gain possède un anneau LED tricolore comme [2].
-
INST/DOUBLER – Commutateur de niveau Instrument/Ligne pour l'entrée 2 : le gain est ajusté en fonction des signaux de niveau Instrument ou Ligne. Le symbole « INST » s'allume en rouge lorsque le mode Instrument est sélectionné. Notez que le mode INST est également disponible depuis Focusrite Control.
-
AIR – commutateur activant le mode AIR pour l'entrée micro. AIR modifie la réponse en fréquence de l'étage d'entrée pour simuler les préamplis micro ISA Focusrite classiques à transformateur. « AIR » s'allume en jaune lorsque le mode est sélectionné. Notez que AIR peut également être sélectionné depuis Focusrite Control.
-
MONITEUR – contrôle du niveau de sortie du moniteur principal - définit le niveau de sortie au niveau des sorties du panneau arrière et de la sortie casque du panneau avant.
-
LED USB – une LED verte s’allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.
-
MONITEUR DIRECT – sélectionne la surveillance des signaux d'entrée (mixés avec la sortie DAW) directement à partir des entrées (ON) ou via le DAW (OFF).
-
– Sortie jack TRS 6,35 mm. Si votre casque est équipé d'une prise jack TRS 6,35 mm, branchez-la directement ; s'il est équipé d'une mini-prise TRS 3,5 mm, utilisez un adaptateur jack TRS 6,35 mm vers jack 3,5 mm. Notez que les casques équipés de prises TRRS 4 pôles risquent de ne pas fonctionner correctement.
-

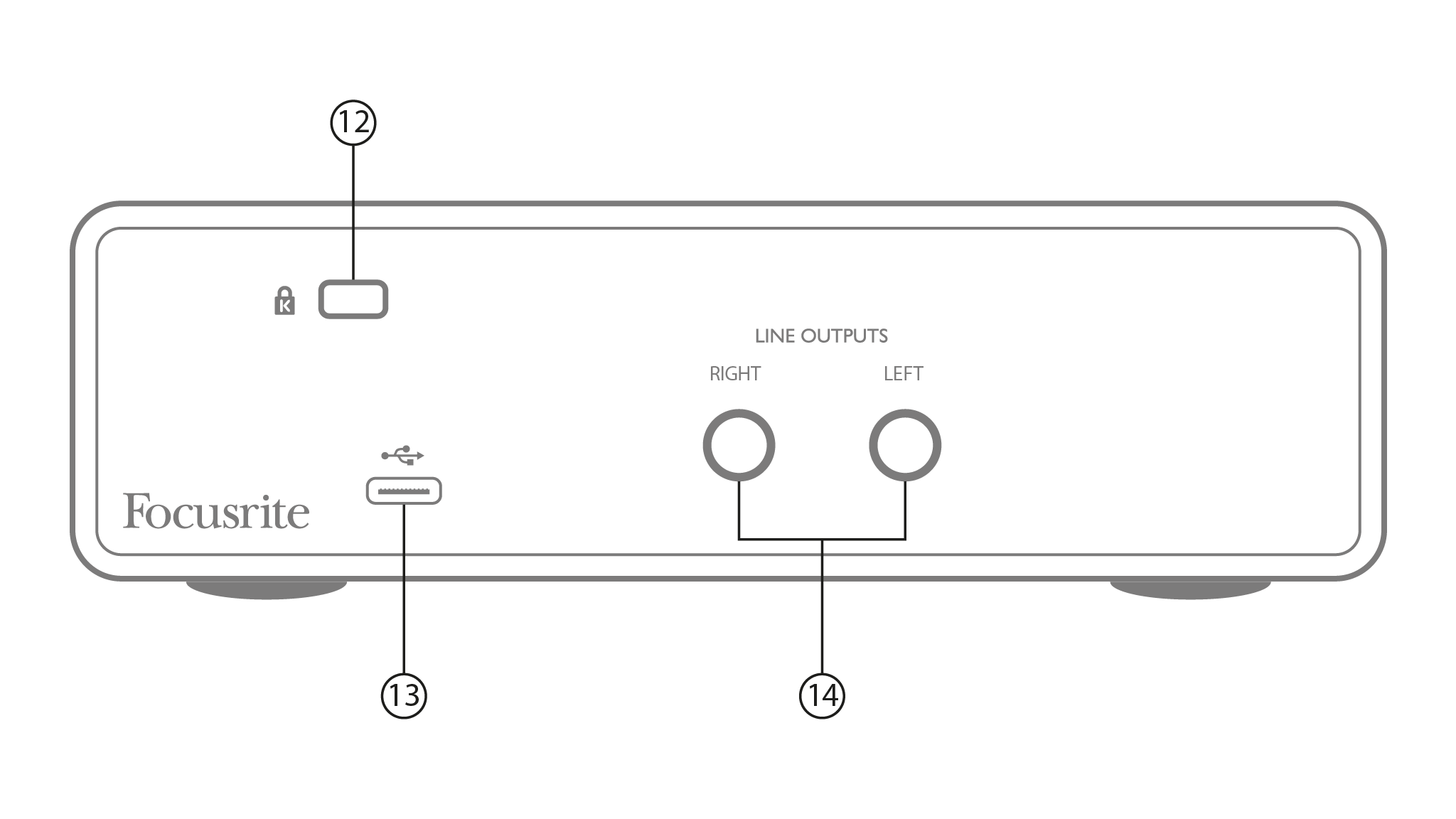

K (Serrure de sécurité Kensington) – sécurisez votre Scarlett Solo 3rd Gen à une structure appropriée si désiré.
-
-
SORTIES DE LIGNE: GAUCHE et DROITE – 2 prises jack 6,35 mm TRS ; niveau de sortie variable +10 dBu, symétrisées électroniquement. Possibilité d'utiliser des prises jack 6,35 mm TRS (connexion symétrique) ou TS (connexion asymétrique).
