Ingresso 1 (livello di linea/strumento) Controllo del gain e Gain Halo - Il controllo del gain imposta il livello di ingresso e il Gain Halo mostra il livello in ingresso del jack da 6,35 mm (1/4") per l'ingresso di linea/strumento sul pannello frontale.
-
Ingresso 1 Presa jack 6,35 mm (1/4") a livello di linea/strumento - accetta cavi jack 6,35 mm (1/4") mono (TS) e stereo/bilanciati (TRS) a livello di linea o strumento.
-
Interruttore Inst - Premere per alternare il jack da 6,35 mm (1/4"), ingresso 1, tra il livello di linea o di strumento.
-
Ingresso 2 (microfono) Controllo del gain e Gain Halo - Il controllo del gain imposta il livello in ingresso e il Gain Halo mostra il livello in ingresso per l'ingresso 2, il connettore XLR del microfono sul pannello posteriore.
-
Pulsante 48V - Premi per attivare l'alimentazione phantom 48V all'ingresso del microfono XLR per alimentare i microfoni a condensazione.
-
Pulsante Air - Premi per attivare la modalità AIR (vedi Air).
-
Controllo del livello in uscita dell'altoparlante: controlla il livello delle uscite R e L.
-
LED USB - Si illumina in verde quando l'interfaccia viene riconosciuta dal computer, in bianco se è collegata ma non viene riconosciuta mentre rimane spento se non è collegata.
-
Interruttore di monitoraggio diretto - Premi per attivare e disattivare il monitoraggio diretto (vedi pulsante Monitoraggio diretto).
-
Controllo del livello delle cuffie - Controlla il livello inviato alle cuffie.
-
-
-
USB - Connettore USB-C per collegare Scarlett al tuo computer.
-
Uscite R e L degli altoparlanti - prese jack (TS o TRS) da 6,35 mm (1/4") per collegare Scarlett agli altoparlanti o a un amplificatore. Consigliamo di utilizzare cavi jack TRS da 6,35 mm (1/4") per i collegamenti bilanciati.
-
Ingresso 2 XLR- Connettori XLR a 3 pin per collegare i tuoi microfoni.
Questa sezione illustra tutte le funzioni presenti sul pannello frontale del tuo , cosa fanno, come usarle e come funzionano in .
Il gain in ingresso del preamplificatore controlla la quantità di segnale che stai inviando al computer e al software di registrazione.
È fondamentale impostare un buon livello di gain in ingresso del preamplificatore, in modo da ottenere la migliore qualità di registrazione. Se il gain in ingresso del preamplificatore è troppo basso, il segnale sarà troppo silenzioso e quando cercherai di aumentarne il livello in un secondo momento potresti sentire del rumore nella registrazione; se il gain in ingresso del preamplificatore è troppo alto, potresti incorrere nel "clipping" dell'ingresso e sentire una forte distorsione nella registrazione.
Scarlett Solo dispone di due controlli gain analogici per il preamplificatore 1 (Linea/Strumento) e per il preamplificatore 2 (Microfono).
Per controllare il gain in ingresso, ruota il controllo del gain del preamplificatore che stai utilizzando in senso orario per aumentare il livello o in senso antiorario per diminuirlo.
Quando invii un segnale al preamplificatore, il Gain Halo si illumina di verde, ambra o rosso per indicare il livello del segnale che arriva al computer.
-
Il verde indica che il livello di segnale è buono.
-
Il colore ambra indica che il segnale è in fase di pre-clip; se il livello è più alto, è probabile che si verifichi il clipping dell'ingresso.
-
Il colore rosso indica che il segnale ha subito un clipping e che è necessario ridurre il gain.
Questo diagramma mostra i misuratori a diversi livelli per indicare il livello del segnale in ingresso:
-
Nessun segnale in ingresso
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - abbassa il gain in ingresso per evitare la distorsione e il clipping.

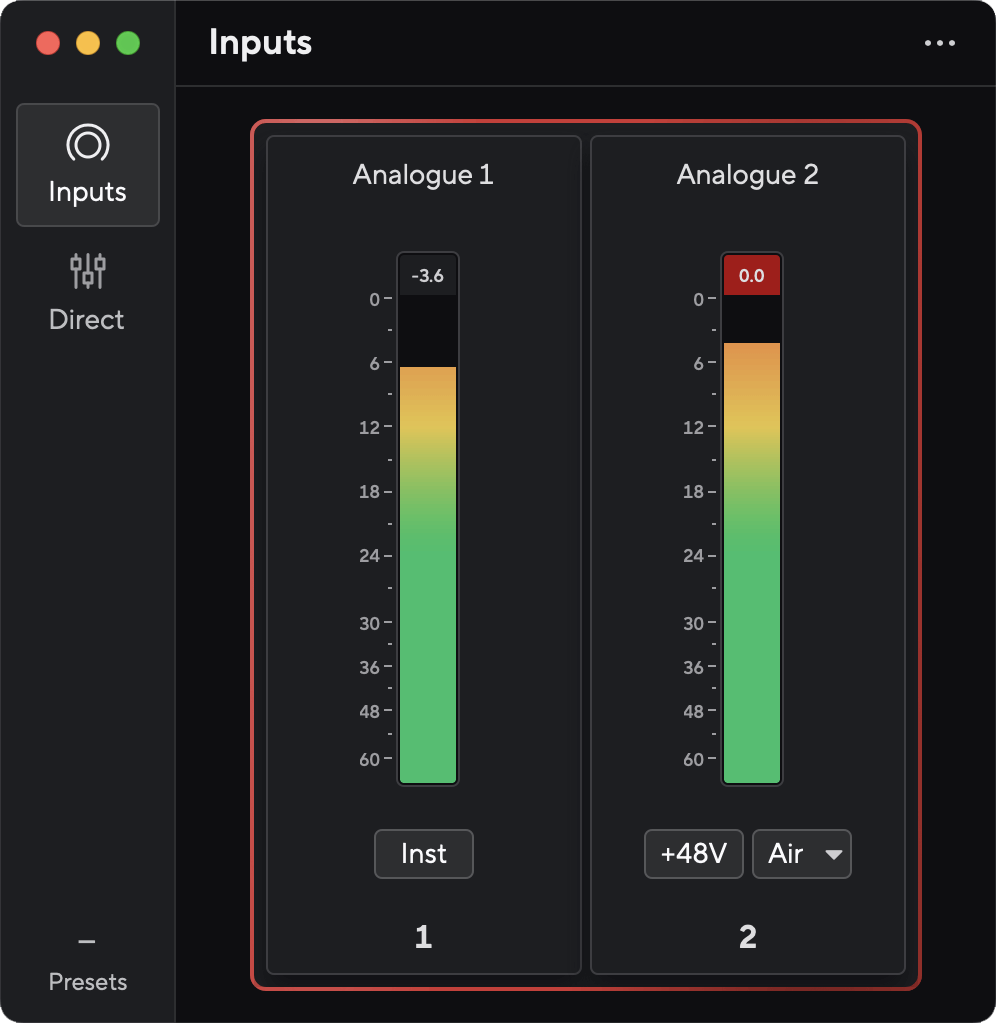

Analogamente ai misuratori di ingresso sul pannello frontale del tuo Scarlett Solo, puoi visualizzare il segnale in ingresso sui misuratori di Focusrite Control 2 per impostare il gain corretto del preamplificatore.
Quando il segnale diventa più forte, il misuratore in Focusrite Control 2 si illumina da verde ad ambra (pre-clip).
L'indicatore sopra il misuratore mostra il livello di picco (in -dBFS), ovvero il livello più alto su questa traccia da quando hai iniziato a monitorare l'ingresso. Quando passi sopra il misuratore del livello di picco puoi cliccare su il valore.
|
In attesa di un segnale in ingresso. |
Il segnale in ingresso ha raggiunto i -18,5 dB. |
Clicca su il misuratore del livello di picco. |
Quando sovraccarichi il preamplificatore con un segnale di ingresso eccessivo o aggiungendo troppo gain, l'indicatore di livello di picco si illumina di rosso. Passa sopra il misuratore del livello di picco e clicca su il valore.
|
L'ingresso è andato in clipping. |
Clicca su il misuratore del livello di picco dopo il clipping. |
48V, comunemente chiamata anche "alimentazione Phantom", invia 48 Volt dal connettore XLR della tua interfaccia ai dispositivi che necessitano di alimentazione per funzionare. L'uso più comune è l'alimentazione dei microfoni a condensazione, ma potresti aver bisogno di 48V anche per i preamplificatori dei microfoni in linea, microfoni dinamici attivi e D.I. box attivi.
Per attivare il 48V:
-
Collega il microfono, o un altro dispositivo alimentato, all'ingresso XLR della tua interfaccia utilizzando un cavo XLR. 48V non viene inviato all'ingresso jack da 6,35 mm (1/4").
-
Abbassa il controllo del gain del preamplificatore per evitare schiocchi e scatti indesiderati.
-
Premi il pulsante 48V (o il corrispondente pulsante del software).
48v si illumina di verde per indicare che è abilitato. L'alimentazione phantom a 48V viene ora inviata all'ingresso XLR della tua Scarlett e a qualsiasi dispositivo collegato all'ingresso XLR.
Per attivare l'alimentazione 48V (Phantom Power) da clicca sul pulsante +48V . Ciò equivale a premere il pulsante 48V sull'hardware .
|
Spegnimento dell'alimentazione fantasma |
Accensione Phantom |
Importante
In caso di invio accidentale dell'alimentazione phantom 48V all'ingresso sbagliato, la maggior parte dei microfoni moderni di tipo diverso, ad esempio dinamici o a nastro, non subiranno danni, mentre alcuni microfoni più datati potrebbero subirne. Se non sei sicuro, verifica sulla relativa guida utente l'eventuale uso sicuro del tuo microfono con l'alimentazione phantom 48V.
Inst , o strumento, cambia l'impedenza e il livello in ingresso degli ingressi jack da 6,35 mm (1/4") su Scarlett quindi gli ingressi suonano al meglio sia per uno strumento che per una sorgente a livello di linea. Nella sezione Specifiche è disponibile un elenco dei valori di impedenza in ingresso. Se colleghi una chitarra elettrica senza attivare Inst, il suono può risultare smorzato e opaco rispetto a quello che otterresti attivando Inst .
Il pulsante Inst (Strumento) funziona solo sull'ingresso di linea da 6,35 mm (1/4") del canale selezionato, che corrisponda all'ingresso 1 o all'ingresso 2. Lo trasforma da un ingresso adatto ai dispositivi a livello di linea a un ingresso più adatto ai dispositivi a livello di strumento.
Per attivare o disattivare la modalità strumento per l'ingresso jack da 6,35 mm (1/4"), premi una volta il pulsante Inst . Il verde indica che Inst è abilitato, mentre il bianco indica che Inst è disabilitato. Quando attivi Inst e colleghi un jack al tuo Scarlett, il gain minimo per l'ingresso viene modificato a +7 dB.
Nota
Quando la spia Inst è bianca, l'ingresso jack da 6,35 mm è a livello di linea.
Quando Inst è abilitato (verde) puoi collegare dispositivi a livello di strumento agli ingressi da 1/4" tra cui, a titolo di esempio, i seguenti:
-
Chitarre elettriche o elettroacustiche direttamente e tramite pedale effetti.
-
Bassi elettrici
-
Strumenti acustici con pick-up come violini, contrabbassi, ecc.
Quando Inst è disattivato (bianco) puoi collegare dispositivi a livello di linea agli ingressi da 6,35 mm (1/4") come, ad esempio, ma non solo:tra cui, a titolo di esempio, i seguenti:
-
Sintetizzatori
-
Tastiere
-
Drum machine
-
Preamplificatori microfonici esterni
Nota
Gli ingressi XLR e jack da 6,35 mm (1/4") 1 e 2 sul pannello frontale del tuo Scarlett Solo hanno la priorità sugli ingressi microfono/linea corrispondenti sul pannello posteriore.
Se non ricevi alcun segnale da un dispositivo collegato agli ingressi posteriori 1 e 2, controlla se c'è qualcosa collegato agli ingressi anteriori 1 e 2.
Se si attivano 48 V per gli ingressi 1 o 2, quindi si collega un jack da 6,35 mm (1/4") all'ingresso di livello di linea o strumento sul pannello frontale, il Scarlett Solo disattiva automaticamente i 48 V per l'ingresso del microfono posteriore corrispondente.
Per passare dallo strumento alla linea da Focusrite Control 2 clicca sull'icona corrispondente e potrai utilizzare il messaggio a tendina per passare da un'impostazione all'altra.
|
Linea |
Strumento |
Nota
Quando passi da Inst a Line, il gain rimane all'ultimo livello impostato.
Air ti permette di modificare il suono del preamplificatore di Scarlett con due diverse modalità: Presenza Air o Presenza Air e Drive Armonico. Air influisce sugli ingressi microfonici, di linea e degli strumenti.
L'aria è disponibile solo per l'ingresso del microfono.
Per attivare Air, seleziona il tuo ingresso, premi il pulsante Air una volta per la modalità Presenza Air, una seconda volta per la modalità Presenza Air e Drive Armonico e una terza volta per spegnere. Il LED Air cambia colore per indicare la modalità selezionata:
|
Modalità |
Descrizione |
LED AIR |
Note |
|---|---|---|---|
|
Off |
Il preamplificatore è pulito |
Bianco |
|
|
Presenza Air |
Un circuito analogico aggiunge un boost di presenza alle tue sorgenti. |
Verde |
|
|
Presenza Air e Drive Armonico |
Aggiunge le armoniche, oltre al circuito analogico Air. |
Giallo |
Disponibile solo fino a 96 kHz |
Per attivare AIR da clicca sul pulsante Air . Ciò equivale a premere il pulsante Air sull'hardware .
|
Air disattivato |
Presenza Air selezionato |
Presenza Air e Drive selezionato |
Quando fai clic sul pulsante Air di Focusrite Control 2, viene attivata l'ultima modalità Air selezionata. Per cambiare la modalità Air selezionata (Presenza o Presenza e Drive) clicca sulla freccia per visualizzare il menu a tendina.
|
Presenza aerea selezionata |
Presenza aerea e guida selezionati |
Nota
Presenza Air e Drive è disponibile solo fino a 96 kHz, non è possibile utilizzarlo con frequenze di campionamento quad-band (176,4 kHz e 192 kHz).
Uscita controlla i segnali che vengono inviati alle prime due uscite sul retro di Scarlett, quelle che più spesso vengono collegate agli altoparlanti.
Il controllo Output imposta il livello delle uscite da zero (completamente in senso antiorario) a quello di fondo scala (completamente in senso orario).
Calibrazione dell'uscita degli altoparlanti
In alcuni casi è possibile che il suono provenga dagli altoparlanti del monitor anche quando il controllo Uscita è completamente ruotato in senso antiorario; per risolvere questo problema, puoi regolare i livelli del monitor:
-
Abbassa il controllo Output della tua interfaccia e il controllo di livello dei tuoi monitor.
-
Ruota il controllo Uscita al massimo (o appena sotto il massimo).
-
Riproduci l'audio del tuo sistema.
-
Alza i controlli di livello dei tuoi monitor fino a raggiungere il volume più alto necessario.
Non dovresti più sentire il suono quando il controllo Uscita è al minimo. Inoltre, hai un maggiore controllo sul livello grazie alla gamma completa del controllo Uscita . Impostandolo appena al di sotto del massimo, avrai anche un po' di volume in più se ne hai bisogno o se vuoi ascoltare i suoni a un livello più alto del normale.
Monitoraggio diretto ti permette di ascoltare i segnali collegati agli ingressi della tua interfaccia senza che passino attraverso il computer. Questo significa che ascolterai gli ingressi senza latenza e senza effetti.
Potresti usare il monitoraggio diretto in caso di problemi di latenza o di ritardo tra l'emissione e la ricezione di un suono da parte del software, oppure se vuoi sentire il segnale che entra nel tuo Scarlett, senza che sia stato modificato dal software con effetti e plug-in .
Quando il monitoraggio diretto è disattivato, l'icona Direct si illumina di bianco; per attivare il monitoraggio diretto, premi una volta il pulsante Direct e l'icona Direct si illumina di verde.
|

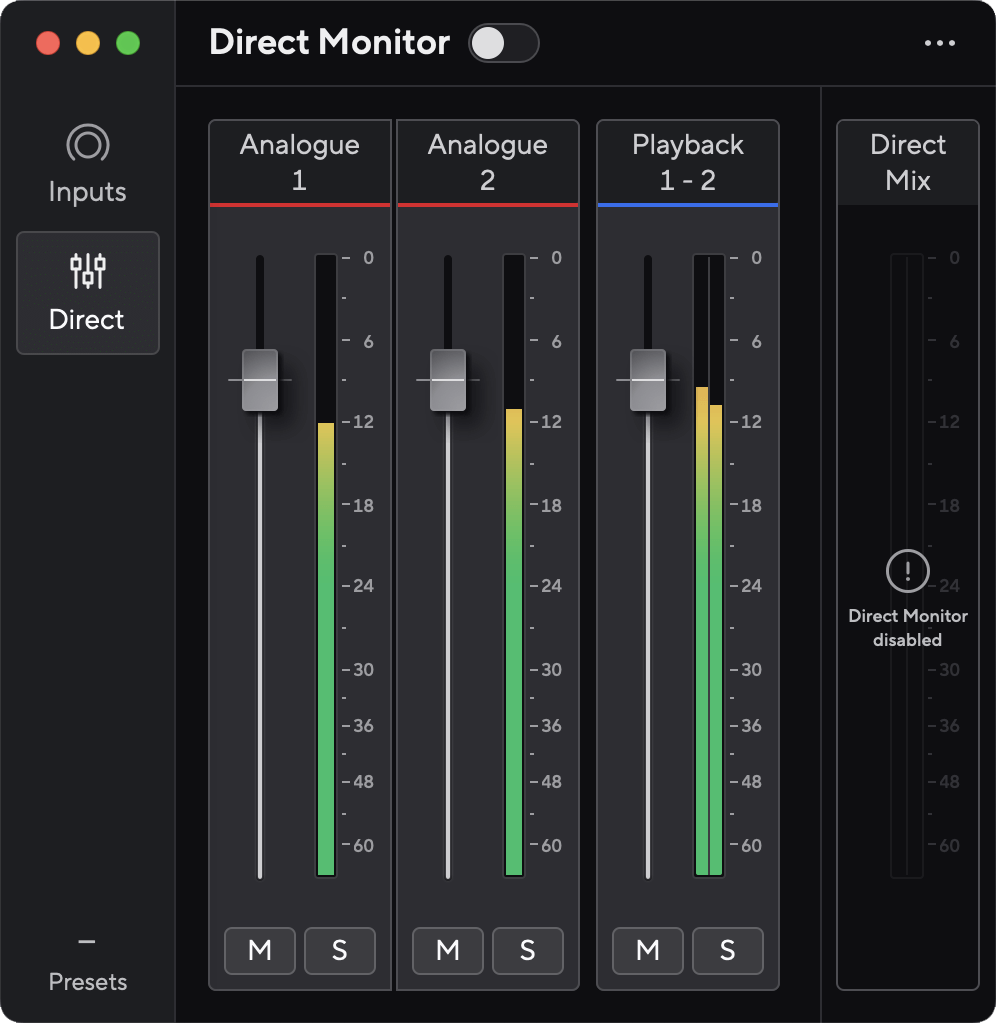

Monitoraggio diretto disattivato. |

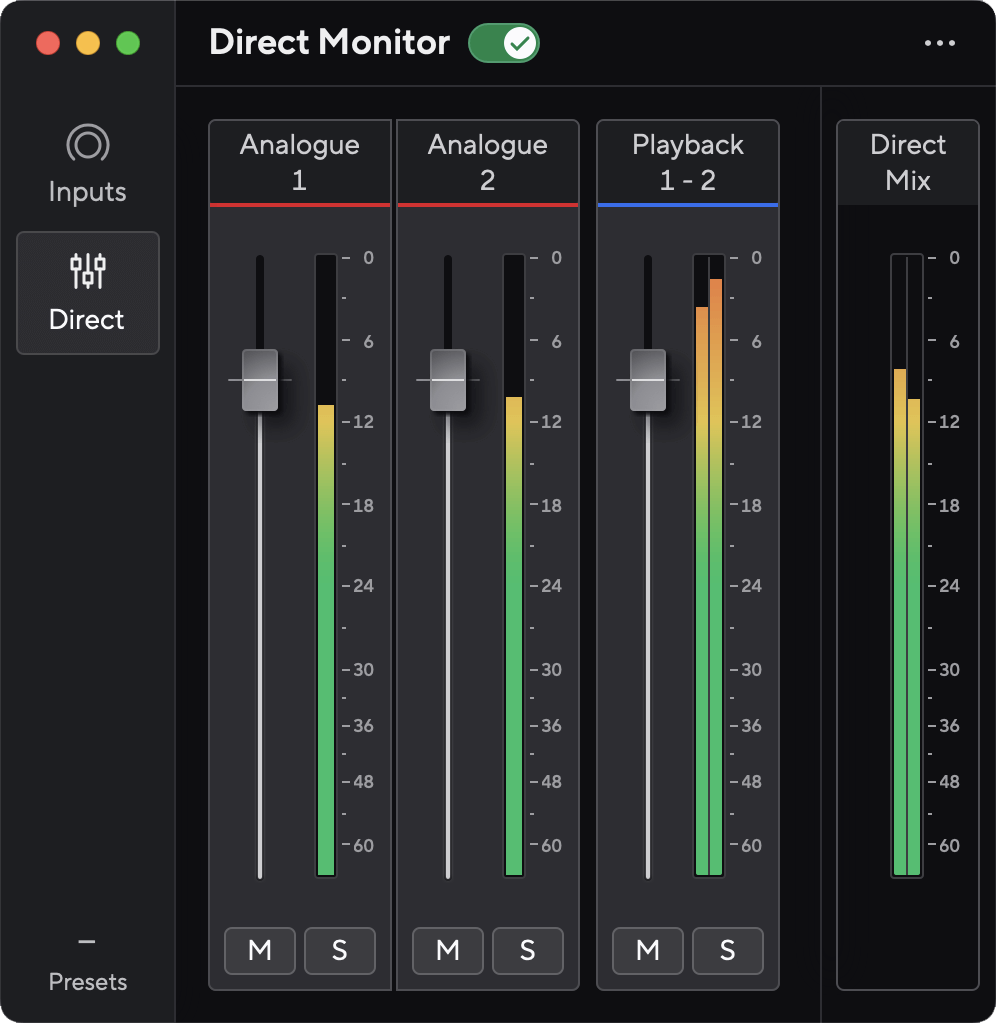

Monitoraggio diretto attivato. |
L'uscita cuffie è un jack TRS da 6,35 mm (¼"). Molte cuffie hanno un jack TRS da 3,5 mm; per collegarle al tuo Scarlett Solo devi utilizzare un adattatore TRS da 6,35 mm a 3,5 mm.
Il controllo sopra l'uscita cuffie controlla il livello che viene inviato alle cuffie.
Alcune cuffie ad alta impedenza potrebbero risultare silenziose se utilizzate con un Scarlett Solo, si consiglia di utilizzare cuffie con un'impedenza fino a 300 Ω.
Nota
Alcune cuffie e adattatori jack possono avere connettori TS o TRRS, ad esempio se hanno un microfono o un controllo del volume integrato nel cavo. È improbabile che queste cuffie funzionino correttamente. Se hai dei problemi, usa delle cuffie e un adattatore jack con connettori jack TRS.
Questa sezione illustra tutte le funzioni presenti sul pannello posteriore del tuo Scarlett Solo, cosa fanno, come usarle e come funzionano in Focusrite Control 2.
Porta USB
La porta USB Type-C contrassegnata da USB serve per collegare Scarlett al computer.
Il collegamento al computer fornisce l'alimentazione USB, la comunicazione audio bidirezionale e la connessione a Focusrite Control 2.
L'icona USB lampeggia in rosso
Se l'icona USB lampeggia in rosso significa che il tuo Scarlett Solo non riceve abbastanza energia.
Per risolvere questo problema:
-
Assicurati di utilizzare il cavo USB originale fornito con il tuo Scarlett.
-
Prova una porta USB diversa sul tuo computer, accertandoti di collegarti al computer direttamente e non tramite un hub USB.
-
Assicurati che le porte USB siano in grado di fornire una potenza di 900 mA. Scarlett Solo richiede 900 mA di potenza per funzionare.
Le uscite 1 e 2 sono uscite a livello di linea per collegare il tuo Scarlett Solo a un amplificatore o a dei monitor attivi. Le uscite sono uscite jack TRS da 1/4" bilanciate; puoi utilizzarle con cavi jack TS non bilanciati o TRS bilanciati, quindi collegarle agli altoparlanti con ingressi jack da 1/4", RCA o XLR.
La manopola Scarlett Solodel pannello frontale Output controlla il livello inviato alle uscite L e R.
Nota
L'uso di connessioni sbilanciate, come i jack TS da 6,35mm o i jack per cavi RCA, è possibile ma non è consigliato. Utilizzando connessioni sbilanciate, potresti sentire interferenze attraverso i tuoi monitor.
Se senti un rumore statico, crepitante o di qualsiasi altro tipo nei tuoi monitor, anche quando i suoni non sono in riproduzione, assicurati di utilizzare connessioni bilanciate dove è possibile.
L'ingresso del connettore XLR a 3 pin è a livello microfonico e consente di collegare i tuoi microfoni.
Puoi controllare il livello del microfono utilizzando il corrispondente controllo del gain in ingresso sul pannello frontale. L'alimentazione phantom a 48V è disponibile anche se utilizzi un microfono a condensatore; puoi attivare l'alimentazione phantom utilizzando il pulsante 48V del pannello frontale.
