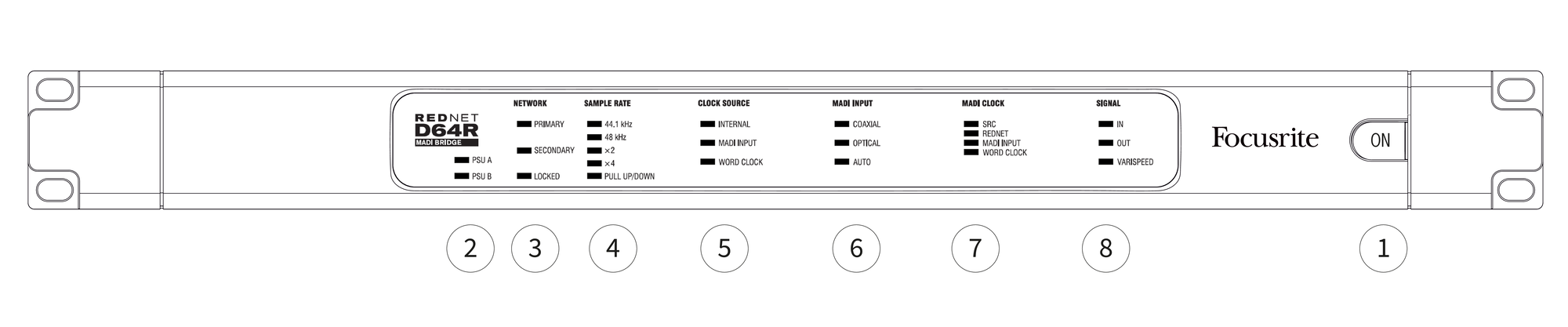

Interruttore di alimentazione CA
-
Indicatore(i) di alimentazione
-
Alimentatore A – Si illumina quando è applicato un ingresso CA e tutte le uscite CC sono presenti.
-
Alimentatore B – Si illumina quando è presente un ingresso CA e tutte le uscite CC sono presenti. Quando entrambi gli alimentatori sono funzionanti e dispongono di ingressi CA, l'alimentatore PSU A sarà l'alimentatore predefinito.
-
-
Indicatori di stato della rete:
-
PRIMARIO – Si illumina quando il dispositivo è connesso a una rete Ethernet attiva. Si illumina anche per indicare attività di rete quando funziona in modalità Switched.
-
SECONDARIO – Si illumina quando il dispositivo è connesso a una rete Ethernet attiva. Non utilizzato quando funziona in modalità Switched.
-
BLOCCATO – Si illumina quando viene ricevuto un segnale di sincronizzazione valido dalla rete o quando RedNet D64R L'unità è Network Leader. Lampeggia se l'orologio esterno è selezionato ma non connesso.
-
-
Indicatori della frequenza di campionamento
Cinque indicatori arancioni: 44,1 kHz, 48 kHz, x2 (multiplo di 44,1 o 48), x4 (multiplo di 44,1 o 48) e frequenza di campionamento TIRARE SU/GIÙQuesti indicatori si illuminano singolarmente o in combinazione per indicare la frequenza di campionamento utilizzata. Ad esempio, per un'impostazione Pull Up/Down a 96 kHz, si illumineranno gli indicatori 48 kHz, x2 e Pull Up/Down.
-
Indicatori della sorgente di clock
Quando RedNet D64R è il clock leader della rete Dante, si illuminerà uno dei seguenti indicatori:
-
INTERNO – LED arancione, indica che l’unità è bloccata sul suo orologio interno.
-
INPUT MADI – LED arancione, indica che l’unità si sta bloccando sull’ingresso MADI.
-
OROLOGIO DELLE PAROLE – LED arancione, si illumina per indicare che è in uso una sincronizzazione Word Clock esterna.
-
-
Indicatori di ingresso MADI
Se un segnale di ingresso selezionato non è valido o non è presente, il LED della sorgente di ingresso lampeggerà.
-
COASSIALE – LED arancione, indica che l'ingresso selezionato è Coax, oppure che è selezionato AUTO e l'ingresso BNC è valido.
-
OTTICO – LED arancione, indica che l'ingresso selezionato è Ottico, oppure che è selezionato AUTO e che l'ingresso Ottico è valido.
-
AUTO – Indica che la selezione dell'ingresso è impostata automaticamente (ottico, preferito). Questo LED lampeggia se è selezionato Auto, ma nessuno degli ingressi (COAX o ottico) è valido.
-
-
Orologio MADI
-
SRC – LED arancione, indica che SRC è attualmente attivo.
-
RETE ROSSA – LED arancione, indica che il segnale MADI sta utilizzando il clock di rete.
-
INPUT MADI – LED arancione, indica che il clock di uscita MADI è bloccato sulla frequenza di ingresso.
-
OROLOGIO DELLE PAROLE – LED arancione, indica che l'ingresso/uscita MADI è agganciato al segnale word clock in ingresso sul BNC del pannello posteriore.
-
-
Segnale
-
IN – LED verde, indica la presenza di un segnale all'ingresso MADI selezionato. Il LED si accende se uno qualsiasi dei canali nel flusso di ingresso ha un valore pari o superiore a -42 dB(fs).
-
FUORI – LED verde, indica la presenza di un segnale all'uscita MADI selezionata. Si illumina come per il segnale di ingresso.
-
VARISPEED – LED arancione: indica che l'unità è in modalità MADI a 56 canali. Questo LED lampeggia quando:
-
il segnale è fuori dalla tolleranza MADI (oltre l'1% del valore nominale) e l'unità NON è in modalità a 56 canali, oppure…
-
se è impostato 'MADI follow Rx' e viene rilevato un input non valido.
-
-
-

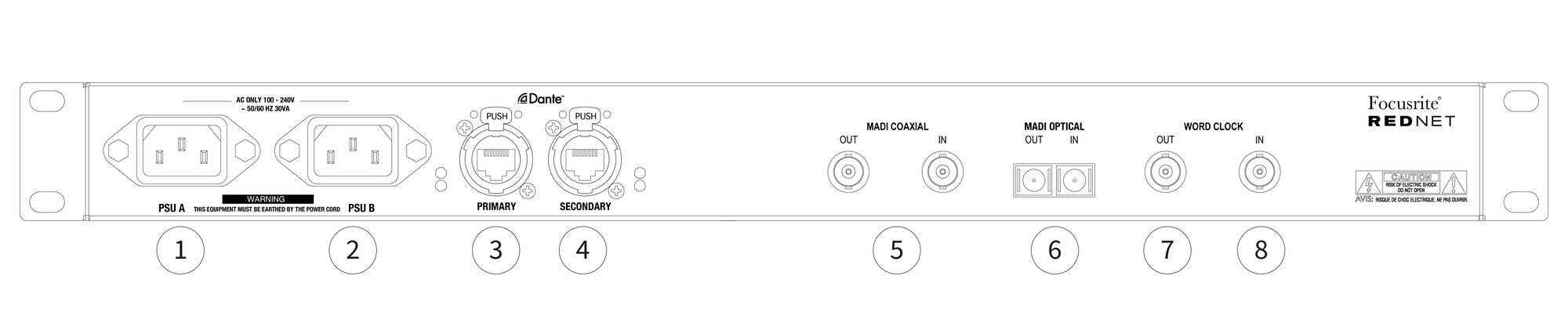

Alimentatore A
Presa IEC standard per il collegamento alla rete elettrica CA. RedNet D64R è dotato di un alimentatore 'universale' che gli consente di funzionare con qualsiasi tensione di alimentazione compresa tra 100 V e 240 V.
Nota
L'uso iniziale richiede il montaggio della clip di fissaggio della spina - vedere Clip di fissaggio del cavo di alimentazione IEC.
-
Alimentatore B Connettore di ingresso per alimentazione di rete di backup. L'alimentatore B rimane in standby, ma subentra senza problemi in caso di guasto dell'alimentatore A o di interruzione dell'alimentazione di rete.
Se è disponibile un gruppo di continuità (UPS), si consiglia di applicarlo all'ingresso B.
-
Primario Connessione RJ45 [etherCON] per la rete Dante. Utilizzare cavi di rete standard Cat 5e o superiori per connettersi a uno switch Ethernet locale per collegare RedNet D64R al RedNet rete. Adiacenti a ciascuna presa di rete ci sono dei LED che si illuminano per indicare una connessione di rete valida e l'attività di rete.
Vedere Pinout dei connettori per maggiori informazioni.
-
Secondario Connessione di rete Dante secondaria in cui vengono utilizzati due collegamenti Ethernet indipendenti (modalità ridondante) o una porta aggiuntiva su uno switch di rete integrato nella rete primaria (modalità commutata).
-
MADI coassiale
Connettori BNC in entrata e in uscita per cavo coassiale da 75 Ω.
-
MADI Optical
Connettore ottico SC duplex. Lo standard della fibra è multimodale 62,5/125.
-
Orologio delle parole fuori
Fornisce un output del riferimento dell'orologio di sistema scelto (può essere commutato tra velocità di base o velocità di rete).
-
Orologio delle parole in
Consente la sincronizzazione della rete Dante con il word clock interno.

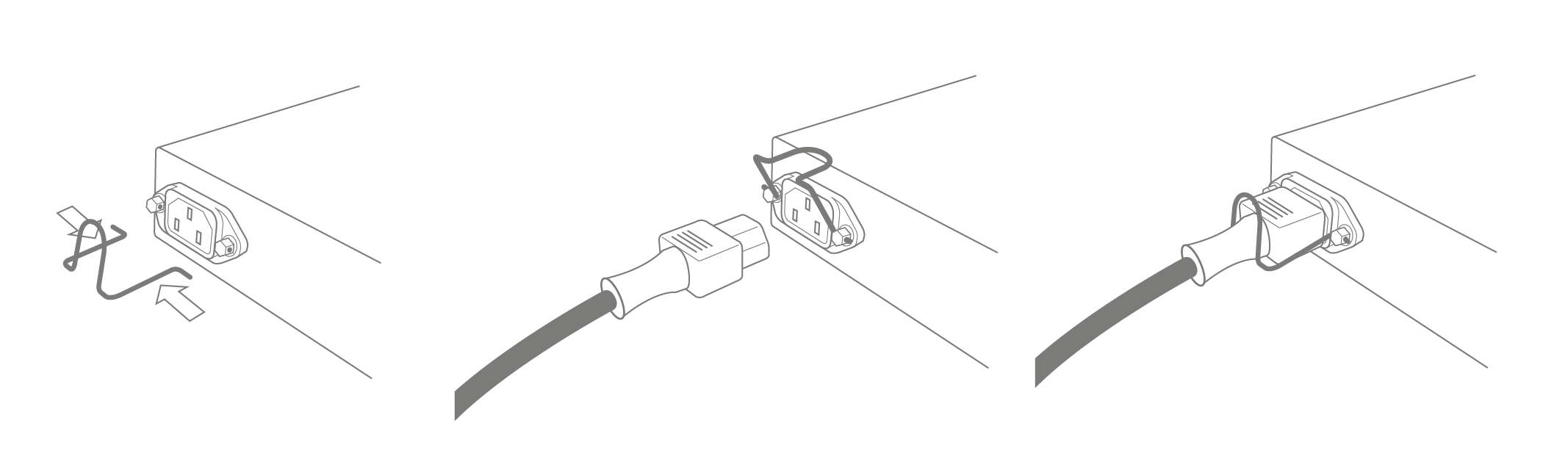

RedNet D64R è dotato di clip di fissaggio per il cavo di alimentazione IEC. Queste impediscono lo scollegamento accidentale del cavo di alimentazione durante l'uso. Quando l'unità viene installata per la prima volta, le clip di fissaggio devono essere fissate alle prese di ingresso alimentazione sul pannello posteriore.
Inserire ciascuna clip premendo le gambe come mostrato nella prima immagine qui sotto, allineando i perni con i fori passanti sui perni di fissaggio IEC uno alla volta e quindi rilasciandoli.
Assicuratevi che l'orientamento di ogni clip sia come mostrato nelle altre immagini sottostanti, altrimenti l'efficacia sarà compromessa.

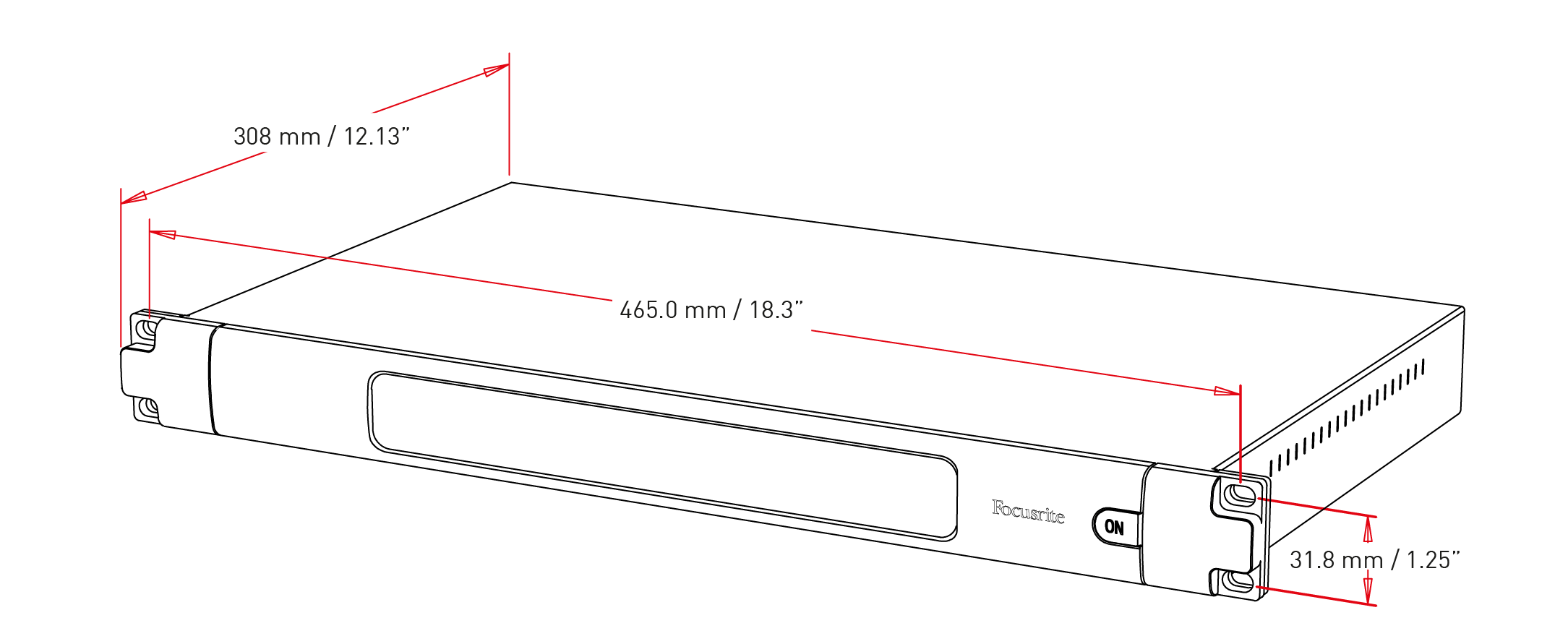

RedNet D64R le dimensioni sono illustrate nello schema sopra.
RedNet D64R richiede 1U di spazio rack verticale e almeno 350 mm di profondità rack, per consentire il passaggio dei cavi. RedNet D64R pesa 3,74 (4,32) kg e, per installazioni in ambienti fissi (ad esempio, uno studio), le viti di montaggio sul pannello frontale forniranno un supporto adeguato. Se le unità devono essere utilizzate in ambienti mobili (ad esempio, in flight case per tour, ecc.), si consiglia di valutare l'utilizzo di guide di supporto laterali all'interno del rack.
RedNet D64R Genera poco calore significativo ed è raffreddato per convezione naturale. La temperatura ambiente di funzionamento del dispositivo è di 50 gradi Celsius.
La ventilazione avviene tramite fessure presenti nell'involucro su entrambi i lati. Non montare RedNet D64R immediatamente sopra qualsiasi altra apparecchiatura che generi calore significativo, ad esempio un amplificatore di potenza. Assicurarsi inoltre che, quando si monta l'unità in un rack, le prese d'aria laterali non siano ostruite.
RedNet D64R È alimentato dalla rete elettrica. Incorpora alimentatori "universali", che possono funzionare con qualsiasi tensione di rete CA da 100 V a 240 V. I collegamenti CA sono effettuati tramite connettori IEC standard a 3 pin sul pannello posteriore.
Quando PSU A e PSU B sono entrambe collegate, PSU A diventa l'alimentatore predefinito e quindi assorbe più corrente di B. Se è presente un'alimentazione di rete di backup da una fonte ininterrotta, si consiglia di collegarla all'ingresso B.
Con l'unità vengono forniti uno o due cavi IEC di accoppiamento: questi devono essere terminati con spine di rete del tipo corretto per il tuo Paese.
Il consumo di corrente alternata del RedNet D64R è 30VA.
Si prega di notare che non ci sono fusibili in RedNet D64Ro altri componenti sostituibili dall'utente di qualsiasi tipo. Per qualsiasi problema di assistenza, si prega di contattare il team di assistenza clienti (vedere "Assistenza clienti e manutenzione dell'unità").
