Caratteristiche dell'hardware di Clarett⁺ 2Pre

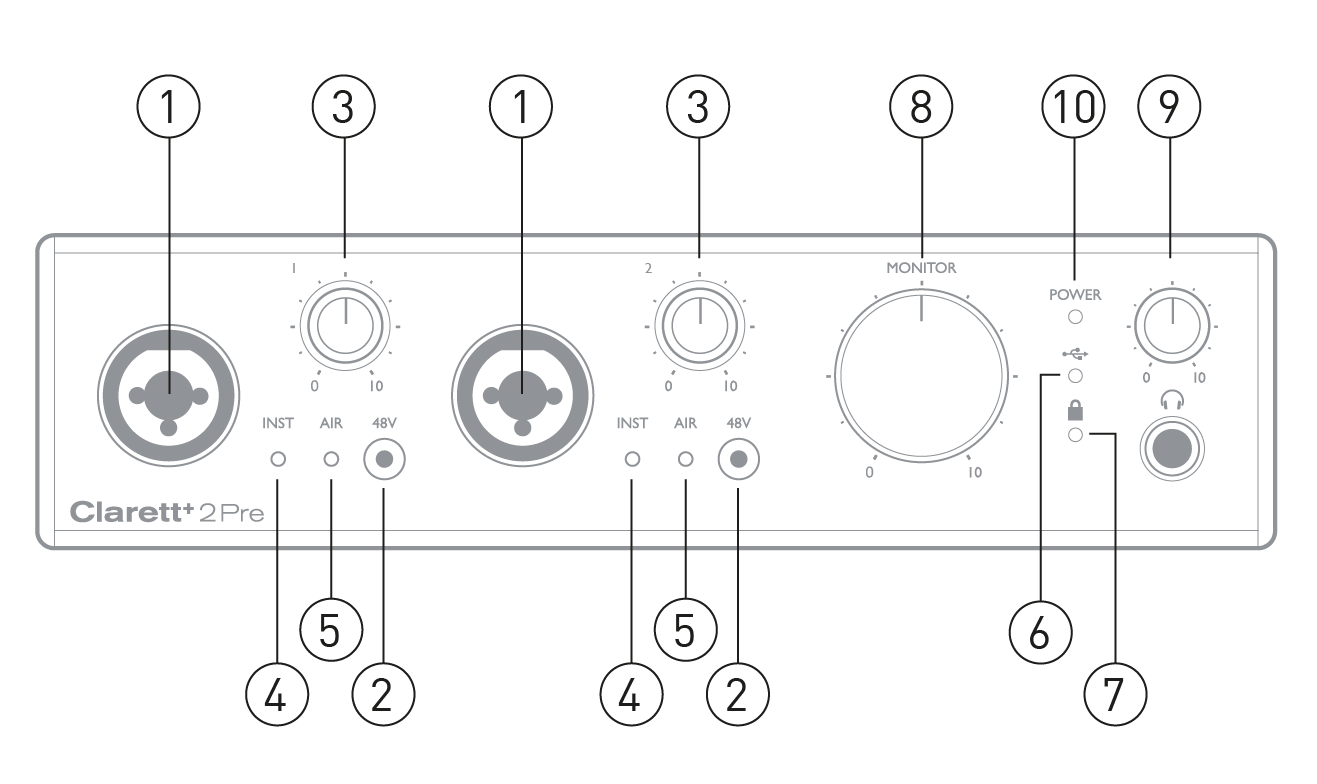

Ingressi 1 e 2

Prese di ingresso XLR combo per ciascun canale: collega i microfoni tramite un connettore XLR, oppure strumenti (ad esempio, chitarra) o segnali di linea tramite jack da ¼". Per gli strumenti o i segnali di linea è possibile utilizzare sia connettori jack TRS (bilanciati) che TS (sbilanciati).

48V – due interruttori che abilitano l'alimentazione phantom a 48 V sui contatti XLR dei connettori Combo, ingressi formici 1 e 2. Ogni interruttore ha un LED rosso che indica quando l'alimentazione phantom è abilitata.

Non tutti i microfoni richiedono l'alimentazione phantom. Se non sei sicuro che il tuo microfono ne abbia bisogno per funzionare, consulta la documentazione del microfono.

Guadagno 1 E 2 – due controlli rotativi: regolano il guadagno di ingresso per i segnali rispettivamente sugli ingressi 1 e 2.

I controlli del guadagno sono dotati di 'aloni' LED per confermare il livello del segnale: il verde indica un livello di ingresso di almeno -42 dBFS (ovvero 'segnale presente'), l'anello diventa arancione quando il livello del segnale raggiunge -6 dBFS e rosso a 0 dBFS.

ISTRUZIONE – due LED rossi che si illuminano quando viene selezionata la modalità Strumento per gli ingressi jack 1 o 2 da Focusrite Control 2 software. Quando è selezionata la modalità Strumento, l'ingresso di linea viene convertito in un ingresso sbilanciato ad alta impedenza. È possibile collegare gli strumenti tramite una spina jack a 2 poli (TS) qui.

ARIA – due LED gialli che si illuminano quando viene selezionata la funzione AIR per ogni ingresso da Focusrite Control 2. AIR modifica la risposta in frequenza dello stadio di ingresso per modellare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore.

(USB attivo) – un LED verde che si illumina quando l'unità ha stabilito una connessione con il computer a cui è collegata.

(Bloccato) – un LED verde che conferma la sincronizzazione dell'orologio, sia con l' Clarett⁺ 2Preall'orologio interno o all'ingresso digitale esterno.

MONITOR – controllo del livello di uscita del monitor principale – normalmente controlla il livello sulle uscite del monitor principale sul pannello posteriore, ma è possibile configurarlo in Focusrite Control 2 per regolare il livello di più coppie di uscite.

(Cuffie) – collega un paio di cuffie stereo alla presa jack TRS da ¼” sotto il controllo. L'uscita cuffie trasporta sempre segnali indirizzati alle uscite analogiche 3 e 4 (come coppia stereo) in Focusrite Control 2.

ENERGIA – LED verde che conferma che l'alimentazione CC è collegata.

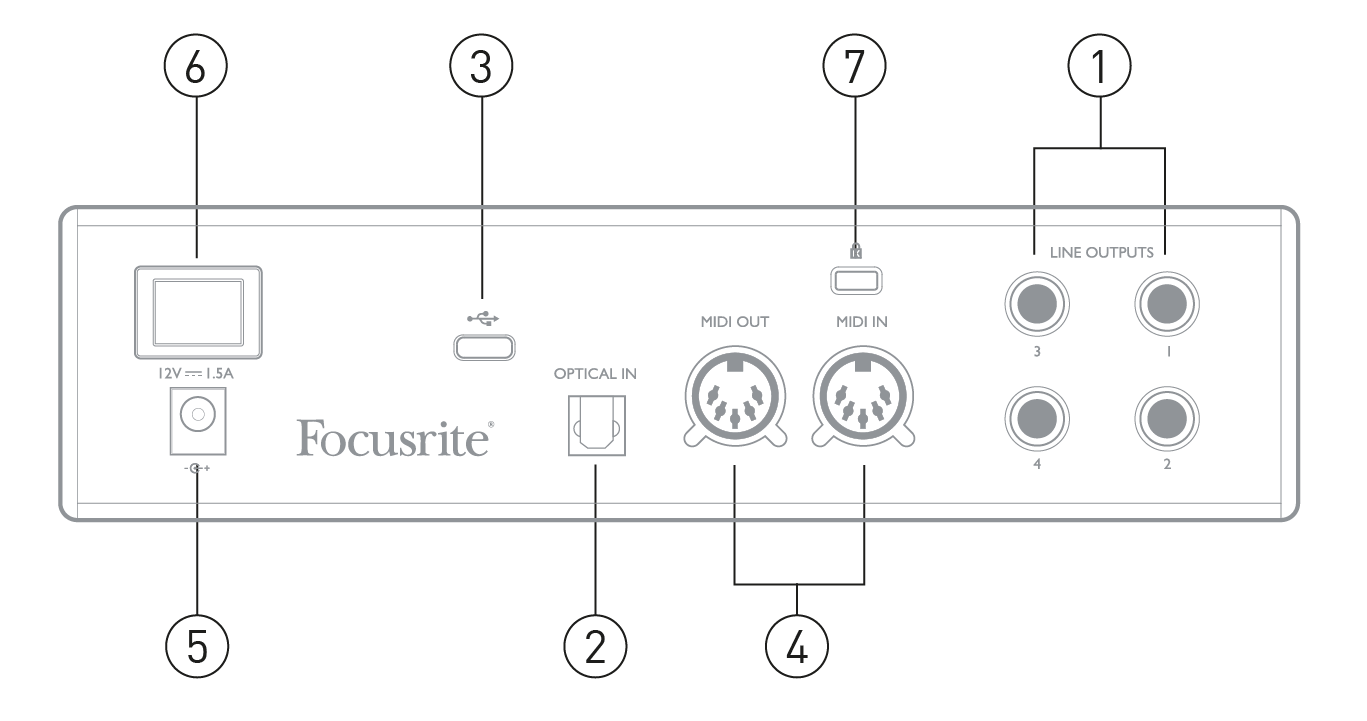

USCITE DI LINEA Da 1 a 4: quattro uscite di linea analogiche bilanciate su prese jack da ¼”; utilizzare jack TRS per una connessione bilanciata o jack TS per una connessione sbilanciata. Le uscite di linea 1 e 2 saranno generalmente utilizzate per pilotare gli altoparlanti principali L e R del sistema di monitoraggio, mentre le uscite 3 e 4 possono essere utilizzate per collegare apparecchiature di livello di linea aggiuntive (ad esempio, processori FX esterni). I segnali indirizzati a tutte le uscite possono essere definiti in Focusrite Control 2.

INGRESSO OTTICO – un connettore TOSLINK™️ che trasporta otto canali audio digitali in formato ADAT con frequenza di campionamento di 44,1/48 kHz o quattro canali a 88,2/96 kHz. Questo ingresso è disabilitato a frequenze di campionamento di 176,4/192 kHz. Questo ingresso è anche in grado di accettare una sorgente ottica stereo S/PDIF.

Connettore USB-C; collegare il Clarett⁺ 2Pre al computer tramite il cavo USB-C a USB-C o USB-C a USB-A in dotazione.

Ingresso MIDI E USCITA MIDI – prese DIN standard a 5 pin per collegare dispositivi MIDI esterni. È possibile inviare/ricevere dati MIDI tra il computer e dispositivi MIDI esterni.

Ingresso alimentazione CC esterna: alimenta il Clarett⁺ 2Pre tramite l'adattatore CA (PSU) separato in dotazione.

L'alimentatore è un 12V Unità CC nominale a 1,5A e polarità centrale positiva.

Puoi anche alimentare il tuo Clarett⁺ 2Pre da un computer tramite connessione USB, a condizione che il computer abbia una porta Type-C™ da 15 W. Vedere Clarett⁺ 2Pre Informazioni sull'alimentazione del bus USB per verificare se il computer è dotato di questa porta: in caso contrario, utilizzare l'adattatore CA in dotazione.

Interruttore di accensione/spegnimento.

Slot di sicurezza Kensington: proteggi il tuo Clarett⁺ 2Pre a una struttura adatta, se lo si desidera.
