Caratteristiche hardware

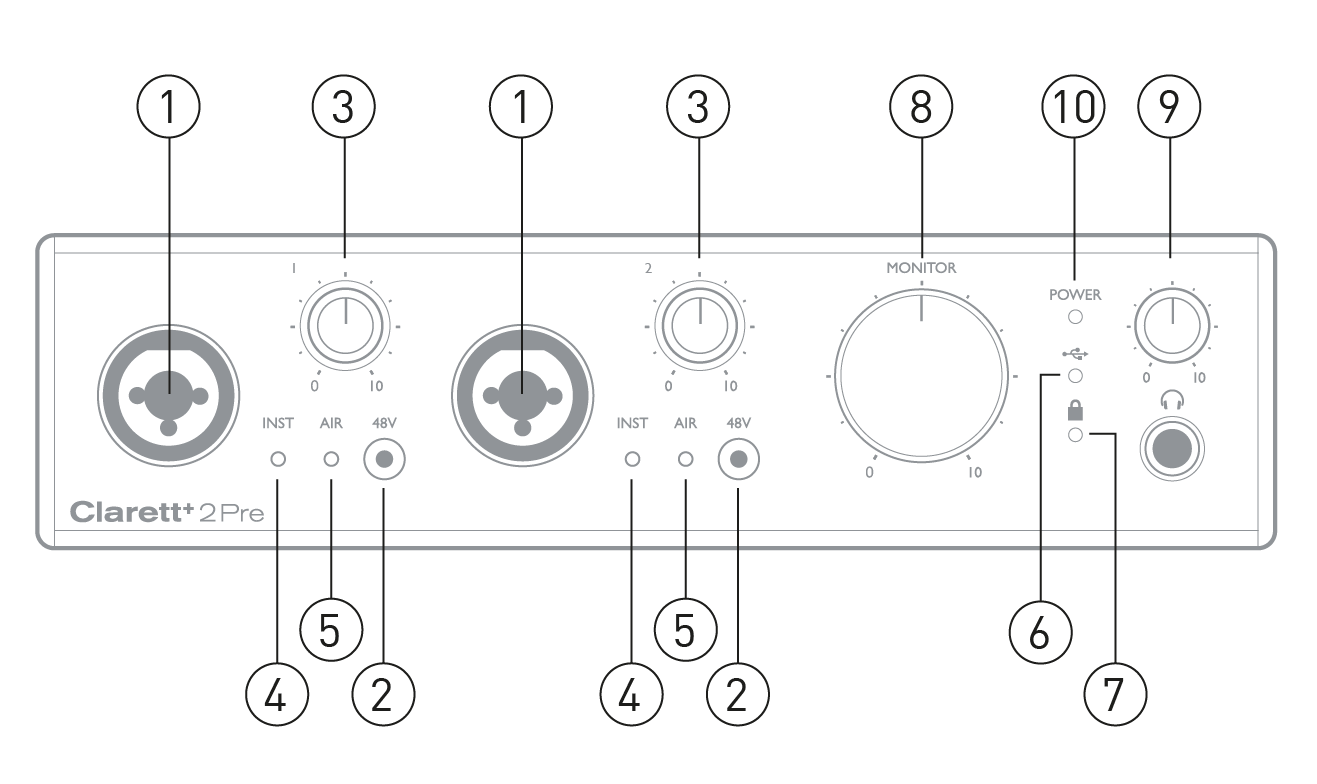

Ingressi 1 e 2

Prese di ingresso XLR combo per ogni canale: collega i microfoni tramite un connettore XLR, o strumenti (ad esempio, chitarra) o segnali di livello di linea tramite jack da ¼". Per gli strumenti o i segnali di livello di linea possono essere utilizzati sia jack TRS (bilanciati) che TS (sbilanciati).

48V – due interruttori che abilitano l'alimentazione phantom a 48 V sui contatti XLR dei connettori Combo, ingressi formici 1 e 2. Ogni interruttore ha un LED rosso per indicare quando l'alimentazione phantom è abilitata.

Non tutti i microfoni richiedono alimentazione phantom. Se non sei sicuro che il tuo microfono ne abbia bisogno per funzionare, leggi la documentazione del microfono.

Guadagno 1 E 2 – due controlli rotativi: regolano il guadagno di ingresso per i segnali rispettivamente sugli ingressi 1 e 2.

I controlli del guadagno sono dotati di 'aloni' LED per confermare il livello del segnale: il verde indica un livello di ingresso di almeno -42 dBFS (ovvero 'segnale presente'), l'anello diventa arancione quando il livello del segnale raggiunge -6 dBFS e rosso a 0 dBFS.

ISTRUZIONE – due LED rossi che si illuminano quando viene selezionata la modalità Strumento per gli ingressi jack 1 o 2 da Focusrite Control software. Quando è selezionata la modalità Strumento, l'ingresso di linea viene convertito in un ingresso sbilanciato ad alta impedenza. È possibile collegare gli strumenti tramite una spina jack a 2 poli (TS) qui.

ARIA – two LED gialli che si illuminano quando viene selezionata la funzione AIR per ogni ingresso da Focusrite Control. AIR modifica la risposta in frequenza dello stadio di ingresso per modellare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore.

(USB attivo) – un LED verde che si illumina quando l'unità ha stabilito una connessione con il computer a cui è collegata.

(Bloccato) – un LED verde che conferma la sincronizzazione dell'orologio, sia con l' Clarett⁺ 2Preall'orologio interno o all'ingresso digitale esterno.

MONITOR – controllo del livello di uscita del monitor principale – normalmente controlla il livello sulle uscite del monitor principale sul pannello posteriore, ma è possibile configurarlo in Focusrite Control per regolare il livello di più coppie di uscite.

(Cuffie) – collega un paio di cuffie stereo alla presa jack TRS da ¼” sotto il controllo. L'uscita cuffie trasporta sempre segnali indirizzati alle uscite analogiche 3 e 4 (come coppia stereo) in Focusrite Control.

ENERGIA – LED verde che conferma che l'alimentazione CC è collegata.

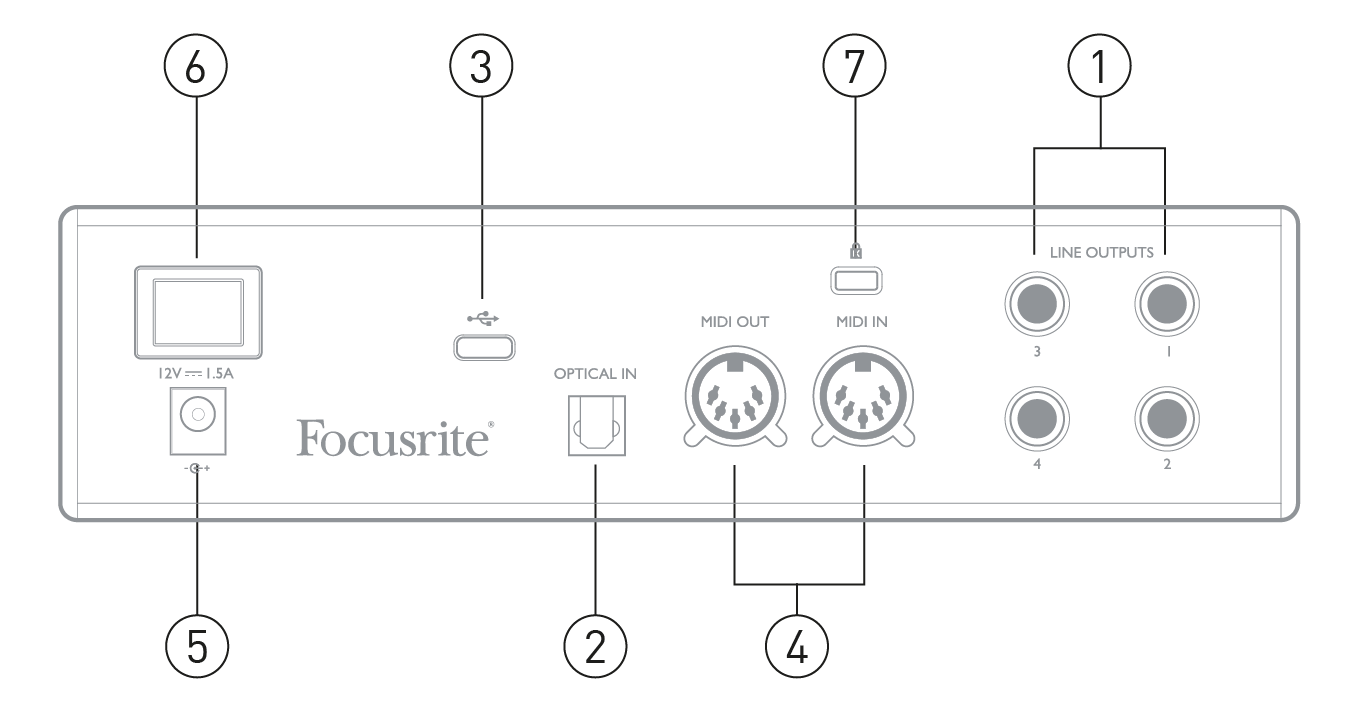

USCITE DI LINEA Da 1 a 4: quattro uscite di linea analogiche bilanciate su prese jack da ¼”; utilizzare jack TRS per una connessione bilanciata o jack TS per una connessione sbilanciata. Le uscite di linea 1 e 2 saranno generalmente utilizzate per pilotare gli altoparlanti principali L e R del sistema di monitoraggio, mentre le uscite 3 e 4 possono essere utilizzate per collegare apparecchiature di livello di linea aggiuntive (ad esempio, processori FX esterni). I segnali indirizzati a tutte le uscite possono essere definiti in Focusrite Control.

INGRESSO OTTICO – un connettore TOSLINK™️ che trasporta otto canali di audio digitale in formato ADAT a una frequenza di campionamento di 44,1/48 kHz o quattro canali a 88,2/96 kHz. Questo ingresso è disabilitato a frequenze di campionamento di 176,4/192 kHz. Questo ingresso è anche in grado di accettare una sorgente ottica stereo S/PDIF.

Connettore USB-C; collegare il Clarett⁺ 2Pre al computer tramite il cavo USB-C a USB-C o USB-C a USB-A in dotazione.

Ingresso MIDI E Uscita MIDI – prese DIN standard a 5 pin per collegare apparecchiature MIDI esterne. È possibile inviare/ricevere dati MIDI tra il computer e dispositivi MIDI esterni.

Ingresso alimentazione CC esterna: alimenta il Clarett⁺ 2Pre tramite l'adattatore CA (PSU) separato in dotazione.

L'alimentatore è un 12V Unità DC nominale a 1,5A e polarità centrale positiva.

Puoi anche alimentare il tuo Clarett⁺ 2Pre da un computer tramite connessione USB, a condizione che il computer abbia una porta Type-C™ da 15 W. Vedere Clarett⁺ 2Pre Informazioni sull'alimentazione del bus USB per verificare se il computer è dotato di questa porta: in caso contrario, utilizzare l'adattatore CA in dotazione.

Interruttore di accensione/spegnimento.

Slot di sicurezza Kensington: proteggi il tuo Clarett⁺ 2Pre a una struttura adatta, se lo si desidera.
