Caratteristiche dell'hardware di Clarett⁺ 4Pre

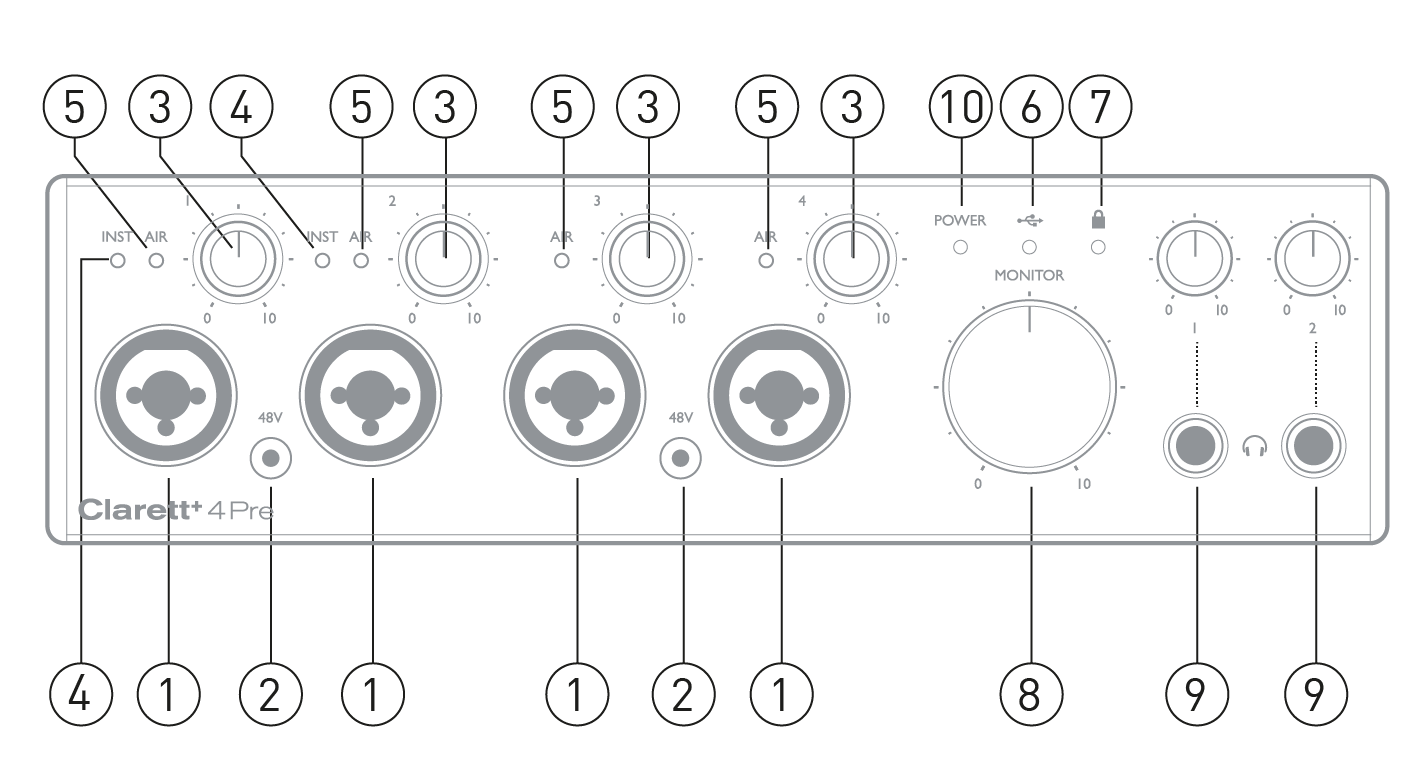

Ingressi 1 A 4

Prese di ingresso XLR combo per ciascun canale: collega i microfoni tramite un connettore XLR, oppure strumenti (ad esempio, chitarra) o segnali di linea tramite jack da ¼". Per gli strumenti o i segnali di linea è possibile utilizzare sia connettori jack TRS (bilanciati) che TS (sbilanciati).

48V – due interruttori che abilitano l'alimentazione phantom a 48 V sui contatti XLR dei connettori combo per gli ingressi microfonici 1 e 2 e 3 e 4 rispettivamente. Ogni interruttore ha un LED rosso per indicare quando l'alimentazione phantom è abilitata.

Non tutti i microfoni richiedono l'alimentazione phantom. Se non sei sicuro che il tuo microfono ne abbia bisogno per funzionare, consulta la documentazione del microfono.

Guadagno 1 A 4 – quattro controlli rotativi: regolano il guadagno di ingresso per i segnali rispettivamente sugli ingressi da 1 a 4.

I controlli del guadagno sono dotati di 'aloni' LED per confermare il livello del segnale: il verde indica un livello di ingresso di almeno -42 dBFS (ovvero 'segnale presente'), l'anello diventa arancione quando il livello del segnale raggiunge -6 dBFS e rosso a 0 dBFS.

ISTRUZIONE – due LED rossi che si illuminano quando viene selezionata la modalità Strumento per gli ingressi jack 1 o 2 da Focusrite Control 2 software. Quando è selezionata la modalità Strumento, l'ingresso di linea viene convertito in un ingresso sbilanciato ad alta impedenza. È possibile collegare gli strumenti tramite una spina jack a 2 poli (TS) qui.

ARIA – quattro LED gialli che si illuminano quando viene selezionata la funzione AIR per ogni ingresso da Focusrite Control 2. AIR modifica la risposta in frequenza dello stadio di ingresso per modellare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore.

(USB attivo) – un LED verde che si illumina quando l'unità ha stabilito una connessione con il computer a cui è collegata.

(Bloccato) – un LED verde che conferma la sincronizzazione dell'orologio, sia con l' Clarett⁺ 4Preall'orologio interno o all'ingresso digitale esterno.

MONITOR – controllo del livello di uscita del monitor principale – normalmente controlla il livello sulle uscite del monitor principale sul pannello posteriore, ma è possibile configurarlo in Focusrite Control 2 per regolare il livello di più coppie di uscite.

(Cuffie) 1 e 2: collegare una o due paia di cuffie stereo alle due prese jack TRS da ¼” sotto i controlli.

La cuffia 1 trasporta sempre lo stesso mix delle uscite di linea 3 e 4, mentre la cuffia 2 può fornire un mix indipendente utilizzando le uscite 5 e 6 nel software. Ogni uscita della cuffia ha il suo controllo del volume.

ENERGIA – LED verde che conferma che l'alimentazione CC è collegata.

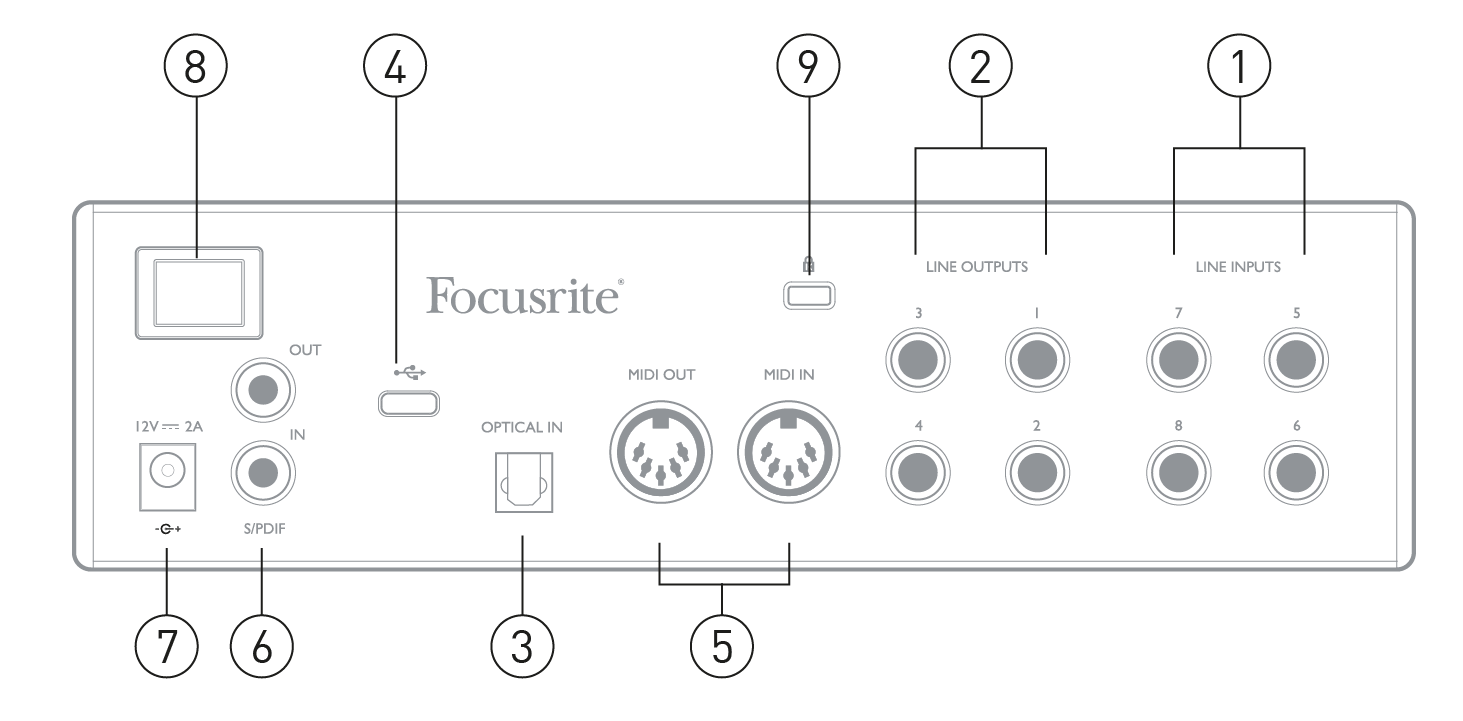

INGRESSI DI LINEA 5 A 8 – quattro ingressi di linea analogici bilanciati per i canali da 5 a 8, su prese jack TRS da ¼". Collegare qui ulteriori segnali di livello di linea utilizzando spine jack TRS (bilanciate) o TS (sbilanciate) da ¼".

USCITE DI LINEA Da 1 a 4: quattro uscite di linea analogiche bilanciate su prese jack da ¼”; utilizzare jack TRS per una connessione bilanciata o jack TS per una connessione sbilanciata. Le uscite di linea 1 e 2 saranno generalmente utilizzate per pilotare gli altoparlanti principali L e R del sistema di monitoraggio, mentre le uscite 3 e 4 possono essere utilizzate per collegare apparecchiature di livello di linea aggiuntive (ad esempio, processori FX esterni). I segnali indirizzati a tutte le uscite possono essere definiti in Focusrite Control 2.

INGRESSO OTTICO – un connettore TOSLINK™️ che trasporta otto canali audio digitali in formato ADAT con frequenza di campionamento di 44,1/48 kHz o quattro canali a 88,2/96 kHz. Questo ingresso è disabilitato a frequenze di campionamento di 176,4/192 kHz. Questo ingresso è anche in grado di accettare una sorgente ottica stereo S/PDIF.

Connettore USB-C; collegare il Clarett⁺ 4Pre al computer tramite il cavo USB-C a USB-C o USB-C a USB-A in dotazione.

Ingresso MIDI E USCITA MIDI – prese DIN standard a 5 pin per collegare dispositivi MIDI esterni. È possibile inviare/ricevere dati MIDI tra il computer e dispositivi MIDI esterni.

Ingresso alimentazione CC esterna: alimenta il Clarett⁺ 4Pre tramite l'adattatore CA (PSU) separato in dotazione.

L'alimentatore è un'unità da 12 V CC con corrente nominale di 2 A.

Interruttore di accensione/spegnimento.

Slot di sicurezza Kensington: proteggi il tuo Clarett⁺ 4Pre a una struttura adatta, se lo si desidera.
