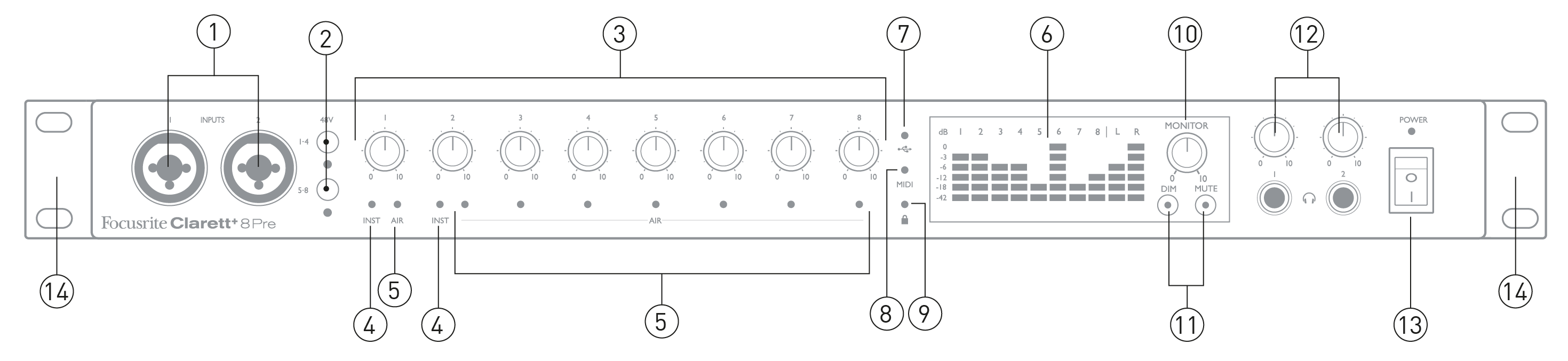

Caratteristiche dell'hardware di Clarett⁺ 8Pre

Ingressi 1 e 2

Prese di ingresso XLR combo per ciascun canale: collega i microfoni tramite un connettore XLR, oppure strumenti (ad esempio, chitarra) o segnali di linea tramite jack da ¼". Per gli strumenti o i segnali di linea è possibile utilizzare sia connettori jack TRS (bilanciati) che TS (sbilanciati).

48 V: due interruttori che abilitano l'alimentazione phantom a 48 V sui contatti XLR dei connettori Combo rispettivamente per gli ingressi microfonici 1-4 e 5-8. (Nota che gli ingressi da 3 a 8 si trovano sul pannello posteriore.) Ogni interruttore ha un LED rosso che indica quando l'alimentazione phantom è abilitata.

Non tutti i microfoni richiedono l'alimentazione phantom. Se non sei sicuro che il tuo microfono ne abbia bisogno per funzionare, consulta la documentazione del microfono.

Guadagno da 1 a 8 – otto controlli rotanti: regolano il guadagno di ingresso per i segnali rispettivamente sugli ingressi da 1 a 8.

ISTRUZIONE – due LED rossi che si illuminano quando viene selezionata la modalità Strumento per gli ingressi jack 1 o 2 da Focusrite Control 2 software. Quando è selezionata la modalità Strumento, l'ingresso di linea viene convertito in un ingresso sbilanciato ad alta impedenza. È possibile collegare gli strumenti tramite una spina jack a 2 poli (TS) qui.

ARIA – otto LED gialli che si illuminano quando viene selezionata la funzione AIR per ogni ingresso da Focusrite Control 2. AIR modifica la risposta in frequenza dello stadio di ingresso per modellare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore.

Misuratori: dieci misuratori a barre LED a 6 segmenti che mostrano:

I misuratori di ingresso mostrano il livello del segnale dopo lo stadio di guadagno di ingresso. I misuratori di uscita mostrano il livello del segnale prima del controllo del livello del monitor [10]. I LED si illuminano a -42 (verde, "segnale presente"), -18 e -12 dBFS (verde), -6 e -3 dBFS (giallo) e 0 dBFS (rosso). 0 dBFS mostra il clipping digitale, che dovresti sempre evitare.

(USB attivo) – un LED verde che si illumina quando l'unità ha stabilito una connessione con il computer a cui è collegata.

Midi-Film – un LED verde che si illumina quando i dati MIDI vengono ricevuti dalla porta MIDI IN del pannello posteriore.

(Bloccato) – un LED verde che conferma la sincronizzazione dell'orologio, sia con l' Clarett⁺ 8Preall'orologio interno o all'ingresso digitale esterno.

MONITOR – controllo del livello di uscita del monitor principale – normalmente controlla il livello sulle uscite del monitor principale sul pannello posteriore, ma è possibile configurarlo in Focusrite Control 2 per regolare il livello di più coppie di uscite.

DIM E MUTO – due interruttori che controllano le uscite monitor del Clarett+ 8Pre; DIM riduce il livello di uscita di 18 dB, MUTO disattiva le uscite. Di default, questi switch influenzano le uscite del monitor principale 1 e 2, ma è possibile configurarli in Focusrite Control 2 per controllare altre uscite analogiche. Gli interruttori sono illuminati per mostrare quale funzione hai selezionato (DIM: giallo, MUTO: rosso).

(Cuffie) 1 e 2: collegare una o due paia di cuffie stereo alle due prese jack TRS da ¼” sotto i controlli.

Le uscite delle cuffie trasportano sempre i segnali attualmente indirizzati alle uscite analogiche 7/8 e 9/10 (come coppie stereo) in Focusrite Control 2.

ENERGIA – Interruttore di alimentazione CA e LED verde.

Alette per il montaggio del Clarett+ 8Pre in un rack standard da 19"

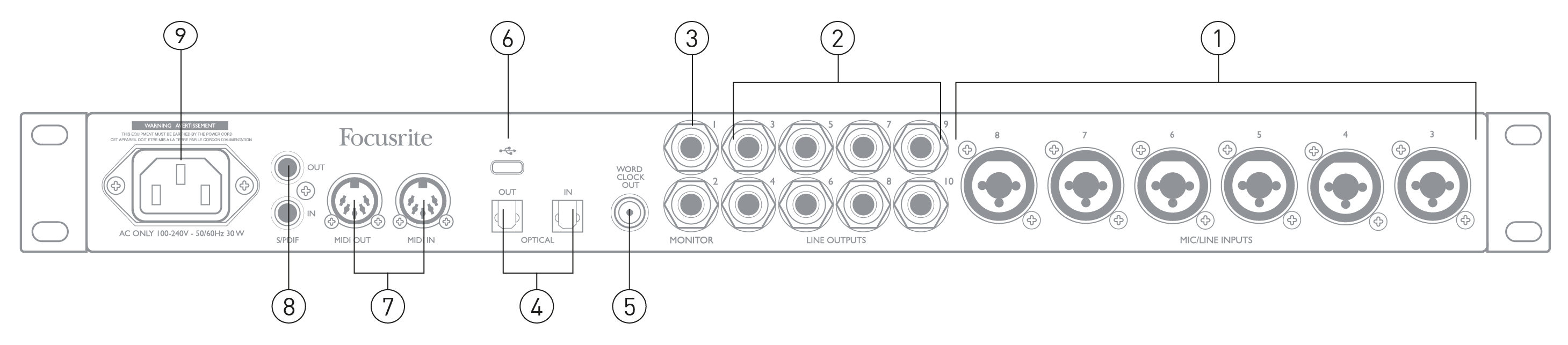

Microfono/LINEA INGRESSI 3 A 8 – Prese di ingresso XLR combo: collega altri microfoni o segnali di livello di linea tramite jack XLR o da ¼", a seconda dei casi. Per i segnali di livello di linea possono essere utilizzati jack TRS (bilanciati) o TS (sbilanciati) da ¼".

USCITE DI LINEA 3 A 10 – otto uscite di linea analogiche bilanciate su prese jack da ¼”; utilizzare jack TRS per una connessione bilanciata o jack TS per una non bilanciata. I segnali indirizzati a queste uscite sono definiti in Focusrite Control 2, per pilotare altoparlanti alternativi (ad esempio midfield, nearfield, ecc.), altoparlanti aggiuntivi in un sistema di monitoraggio multicanale o per inviare l'audio a processori FX esterni.

MONITOR 1 E 2 – due uscite di linea analogiche bilanciate su prese jack da ¼” (con “anti-thump”); utilizzare jack TRS per una connessione bilanciata o jack TS per una non bilanciata. Queste sono anche uscite di linea 1 e 2 e saranno generalmente utilizzate per pilotare gli altoparlanti principali L e R del sistema di monitoraggio. Tuttavia, il routing di uscita può essere personalizzato in Focusrite Control 2.

INGRESSO OTTICO E FUORI – due connettori TOSLINK™️, ciascuno dei quali trasporta otto canali di audio digitale in formato ADAT a una frequenza di campionamento di 44,1/48 kHz o quattro canali a 88,2/96 kHz. Questo ingresso è anche in grado di accettare una sorgente ottica stereo S/PDIF: questa opzione è selezionata da Focusrite Control 2Si noti che questo ingresso è disabilitato a frequenze di campionamento di 176,4/192 kHz.

USCITA WORD CLOCK – un connettore BNC che trasporta il Clarett⁺ 8Preword clock; utilizzalo per sincronizzare altre apparecchiature audio digitali.

Connettore USB-C; collegare il Clarett⁺ 8Pre al computer tramite il cavo USB-C a USB-C o USB-C a USB-A in dotazione.

Ingresso MIDI E USCITA MIDI – prese DIN standard a 5 pin per collegare dispositivi MIDI esterni. È possibile inviare/ricevere dati MIDI tra il computer e dispositivi MIDI esterni.

Ingresso S/PDIF E FUORI – due prese phono (RCA) che trasportano segnali audio digitali a due canali dentro e fuori dal Clarett⁺ 8Pre in formato S/PDIF. Come tutti gli altri input e output, puoi personalizzare il routing S/PDIF in Focusrite Control 2.

Rete CA – connettore IEC (CA) standard. Il Clarett⁺ 8Pre è dotato di un alimentatore “universale” e funziona con qualsiasi tensione di rete CA da 100 a 240 V, a 50 o 60 Hz.
