Caratteristiche hardware

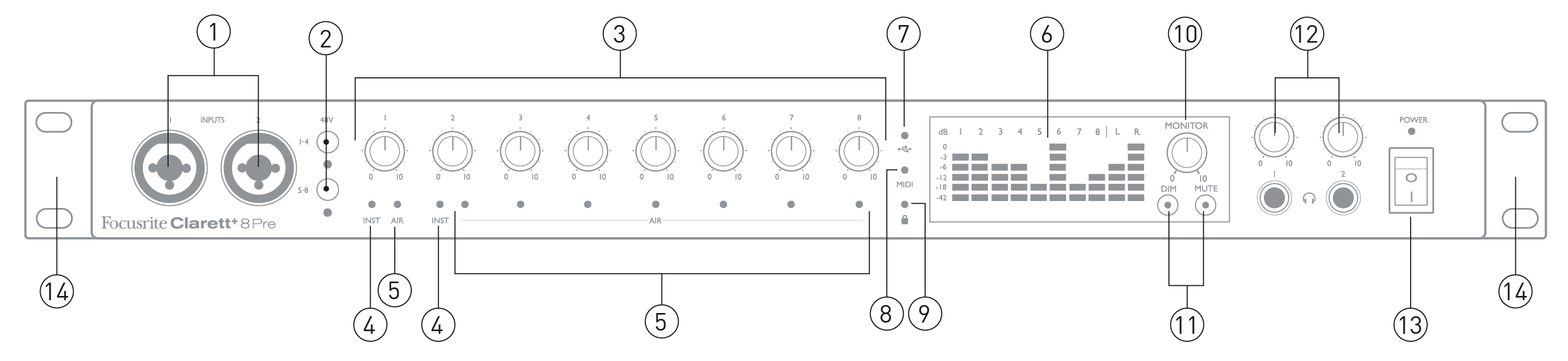

Ingressi 1 e 2

Prese di ingresso XLR combo per ogni canale: collega i microfoni tramite un connettore XLR, o strumenti (ad esempio, chitarra) o segnali di livello di linea tramite jack da ¼". Per gli strumenti o i segnali di livello di linea possono essere utilizzati sia jack TRS (bilanciati) che TS (sbilanciati).

48 V: due interruttori che abilitano l'alimentazione phantom a 48 V sui contatti XLR dei connettori Combo rispettivamente per gli ingressi microfonici 1-4 e 5-8. (Nota che gli ingressi da 3 a 8 si trovano sul pannello posteriore.) Ogni interruttore ha un LED rosso che indica quando l'alimentazione phantom è abilitata.

Non tutti i microfoni richiedono alimentazione phantom. Se non sei sicuro che il tuo microfono ne abbia bisogno per funzionare, leggi la documentazione del microfono.

Guadagno da 1 a 8 – otto controlli rotanti: regolano il guadagno di ingresso per i segnali rispettivamente sugli ingressi da 1 a 8.

ISTRUZIONE – due LED rossi che si illuminano quando viene selezionata la modalità Strumento per gli ingressi jack 1 o 2 da Focusrite Control software. Quando è selezionata la modalità Strumento, l'ingresso di linea viene convertito in un ingresso sbilanciato ad alta impedenza. È possibile collegare gli strumenti tramite una spina jack a 2 poli (TS) qui.

ARIA – eight LED gialli che si illuminano quando viene selezionata la funzione AIR per ogni ingresso da Focusrite Control. AIR modifica la risposta in frequenza dello stadio di ingresso per modellare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore.

Misuratori: dieci misuratori a barre LED a 6 segmenti che mostrano:

I misuratori di ingresso mostrano il livello del segnale dopo lo stadio di guadagno di ingresso. I misuratori di uscita mostrano il livello del segnale prima del controllo del livello del monitor [10]. I LED si illuminano a -42 (verde, "segnale presente"), -18 e -12 dBFS (verde), -6 e -3 dBFS (giallo) e 0 dBFS (rosso). 0 dBFS mostra il clipping digitale, che dovresti sempre evitare.

(USB attivo) – un LED verde che si illumina quando l'unità ha stabilito una connessione con il computer a cui è collegata.

Midi-Film – un LED verde che si illumina quando i dati MIDI vengono ricevuti dalla porta MIDI IN del pannello posteriore.

(Bloccato) – un LED verde che conferma la sincronizzazione dell'orologio, sia con l' Clarett⁺ 8Preall'orologio interno o all'ingresso digitale esterno.

MONITOR – controllo del livello di uscita del monitor principale – normalmente controlla il livello sulle uscite del monitor principale sul pannello posteriore, ma è possibile configurarlo in Focusrite Control per regolare il livello di più coppie di uscite.

DIM E MUTO – due interruttori che controllano le uscite monitor del Clarett+ 8Pre; DIM riduce il livello di uscita di 18 dB, MUTO disattiva le uscite. Di default, questi switch influenzano le uscite del monitor principale 1 e 2, ma è possibile configurarli in Focusrite Control per controllare altre uscite analogiche. Gli interruttori sono illuminati per mostrare quale funzione hai selezionato (DIM: giallo, MUTO: rosso).

(Cuffie) 1 e 2: collegare una o due paia di cuffie stereo alle due prese jack TRS da ¼” sotto i controlli.

Le uscite delle cuffie trasportano sempre i segnali attualmente indirizzati alle uscite analogiche 7/8 e 9/10 (come coppie stereo) in Focusrite Control.

ENERGIA – Interruttore di alimentazione CA e LED verde.

Alette per il montaggio del Clarett+ 8Pre in un rack standard da 19"

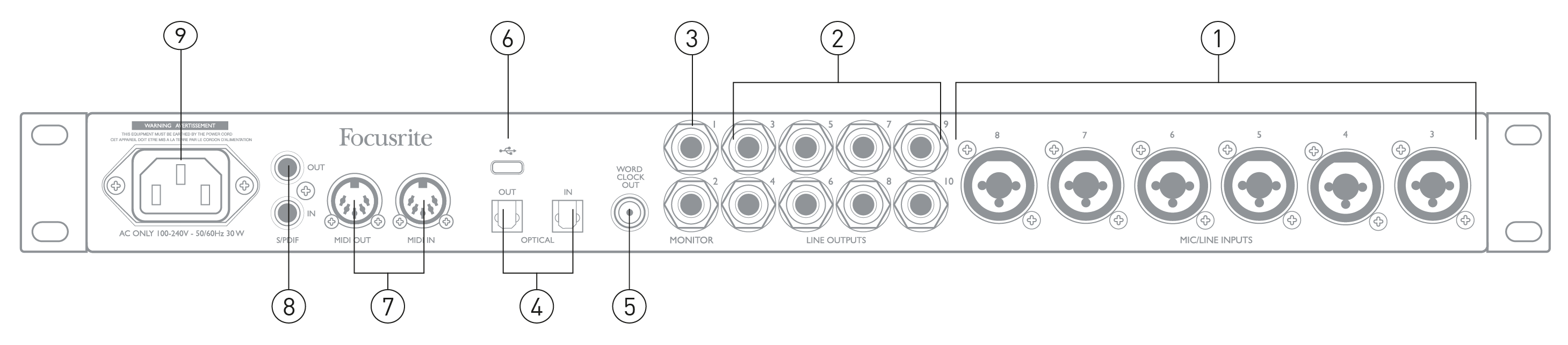

Microfono/LINEA INGRESSI 3 A 8 – Prese di ingresso XLR combo: collega altri microfoni o segnali di livello di linea tramite jack XLR o da ¼", a seconda dei casi. Per i segnali di livello di linea possono essere utilizzati jack TRS (bilanciati) o TS (sbilanciati) da ¼".

USCITE DI LINEA 3 A 10 – otto uscite di linea analogiche bilanciate su prese jack da ¼”; utilizzare jack TRS per una connessione bilanciata o jack TS per una non bilanciata. I segnali indirizzati a queste uscite sono definiti in Focusrite Control, per pilotare altoparlanti alternativi (ad esempio midfield, nearfield, ecc.), altoparlanti aggiuntivi in un sistema di monitoraggio multicanale o per inviare l'audio a processori FX esterni.

MONITOR 1 E 2 – due uscite di linea analogiche bilanciate su prese jack da ¼” (con “anti-thump”); utilizzare jack TRS per una connessione bilanciata o jack TS per una non bilanciata. Queste sono anche uscite di linea 1 e 2 e saranno generalmente utilizzate per pilotare gli altoparlanti principali L e R del sistema di monitoraggio. Tuttavia, il routing di uscita può essere personalizzato in Focusrite Control.

INGRESSO OTTICO E FUORI – due connettori TOSLINK™️, ciascuno dei quali trasporta otto canali di audio digitale in formato ADAT a una frequenza di campionamento di 44,1/48 kHz o quattro canali a 88,2/96 kHz. Questo ingresso è anche in grado di accettare una sorgente ottica stereo S/PDIF: questa opzione è selezionata da Focusrite ControlSi noti che questo ingresso è disabilitato a frequenze di campionamento di 176,4/192 kHz.

USCITA WORD CLOCK – un connettore BNC che trasporta il Clarett⁺ 8Preword clock; utilizzalo per sincronizzare altre apparecchiature audio digitali.

Connettore USB-C; collegare il Clarett⁺ 8Pre al computer tramite il cavo USB-C a USB-C o USB-C a USB-A in dotazione.

Ingresso MIDI E Uscita MIDI – prese DIN standard a 5 pin per collegare apparecchiature MIDI esterne. È possibile inviare/ricevere dati MIDI tra il computer e dispositivi MIDI esterni.

Ingresso S/PDIF E FUORI – due prese phono (RCA) che trasportano segnali audio digitali a due canali dentro e fuori dal Clarett⁺ 8Pre in formato S/PDIF. Come tutti gli altri input e output, puoi personalizzare il routing S/PDIF in Focusrite Control.

Rete CA – connettore IEC (CA) standard. Il Clarett⁺ 8Pre è dotato di un alimentatore “universale” e funziona con qualsiasi tensione di rete CA da 100 a 240 V, a 50 o 60 Hz.
