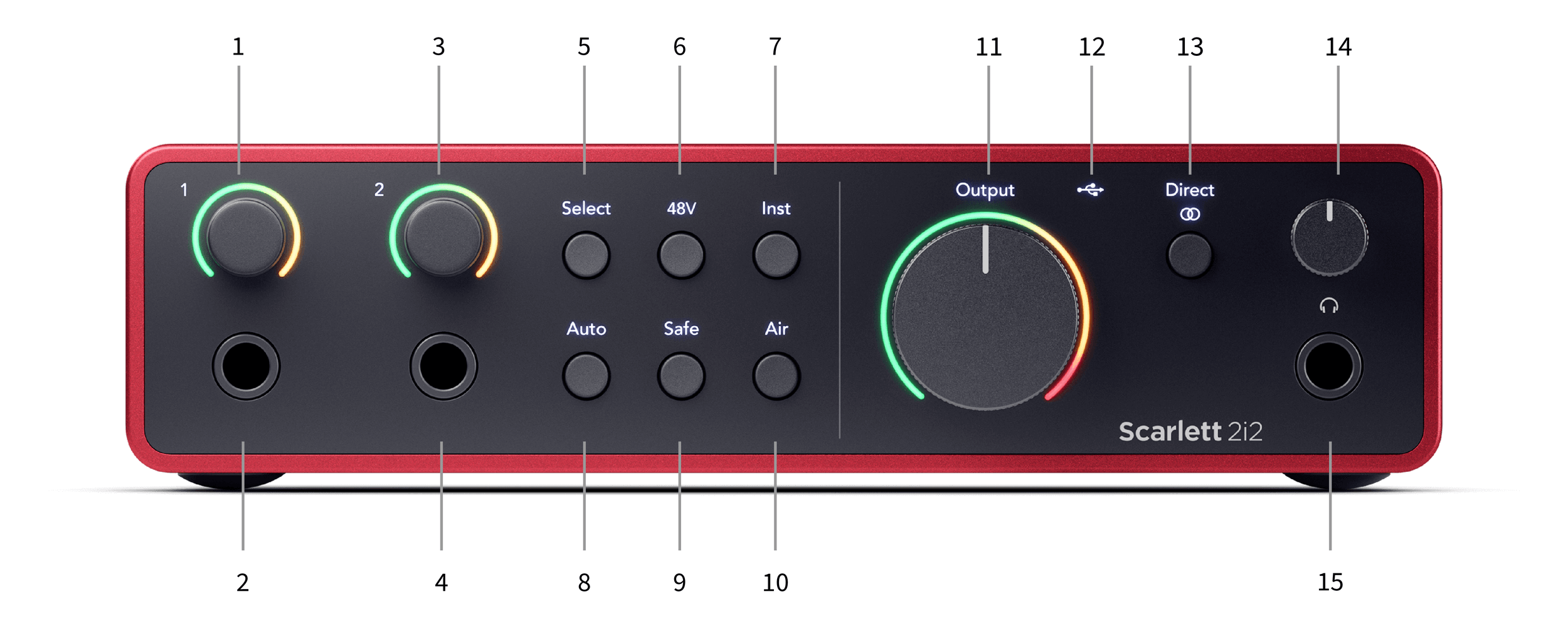

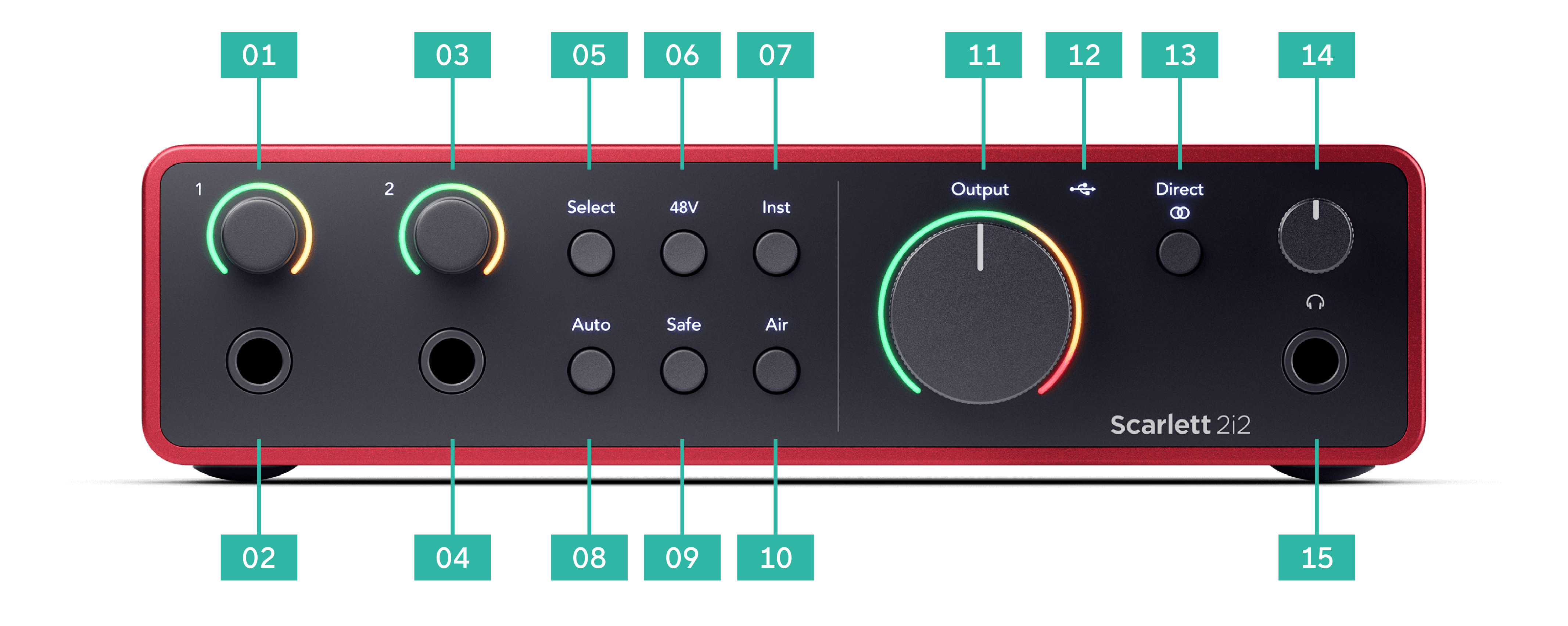

Pannello frontale
-
Ingresso 1 Controllo gain e Gain Halo - Il controllo gain imposta il livello in ingresso e il Gain Halo mostra i livelli di gain dell'ingresso e del preamplificatore per il jack o l'ingresso microfono XLR 1.
-
Ingresso 1 Presa jack Neutrik® da 6,35 mm (1/4") - Accetta cavi jack mono non bilanciati (TS) e mono bilanciati (TRS) a livello di linea o di strumento. Collegando un cavo in questo punto si disattiva l'ingresso XLR corrispondente.
-
Ingresso 2 Controllo gain e Gain Halo - Il controllo gain imposta il livello in ingresso e il Gain Halo mostra i livelli di gain dell'ingresso e del preamplificatore per il jack o l'ingresso microfono XLR 2.
-
Ingresso 2 Presa jack Neutrik® da 6,35 mm (1/4") - Accetta cavi jack mono non bilanciati (TS) e mono bilanciati (TRS) a livello di linea o di strumento. Collegando un cavo in questo punto si disattiva l'ingresso XLR corrispondente.
-
Pulsante Select - Premi per spostare la selezione sul preamplificatore successivo. Gli altri pulsanti cambiano per controllare l'ingresso selezionato. Il numero del canale attualmente selezionato si illumina di verde.
-
Pulsante 48V - Premi per attivare l'alimentazione phantom 48V all'ingresso del microfono XLR per alimentare i microfoni a condensazione.
Quando 48V è acceso, Scarlett 2i2 applica l'alimentazione phantom a 48V a entrambi gli ingressi.
-
Pulsante Inst - Premi per alternare l'ingresso selezionato da 6,35 mm (1/4") tra livello di linea o di strumento.
-
Pulsante Auto - Premi per avviare la funzione di Gain Automatico (vedi Gain Automatico).
-
Pulsante Safe - Premi per attivare la funzione Clip Safe per il tuo ingresso (vedi Safe).
-
Pulsante Air - Premi per attivare la modalità AIR (vedi AIR).
-
Controllo in uscita e misuratore del livello in uscita dell'altoparlante principale - Controlla il livello diretto alle uscite R e L; il misuratore indica il livello in uscita.
-
-

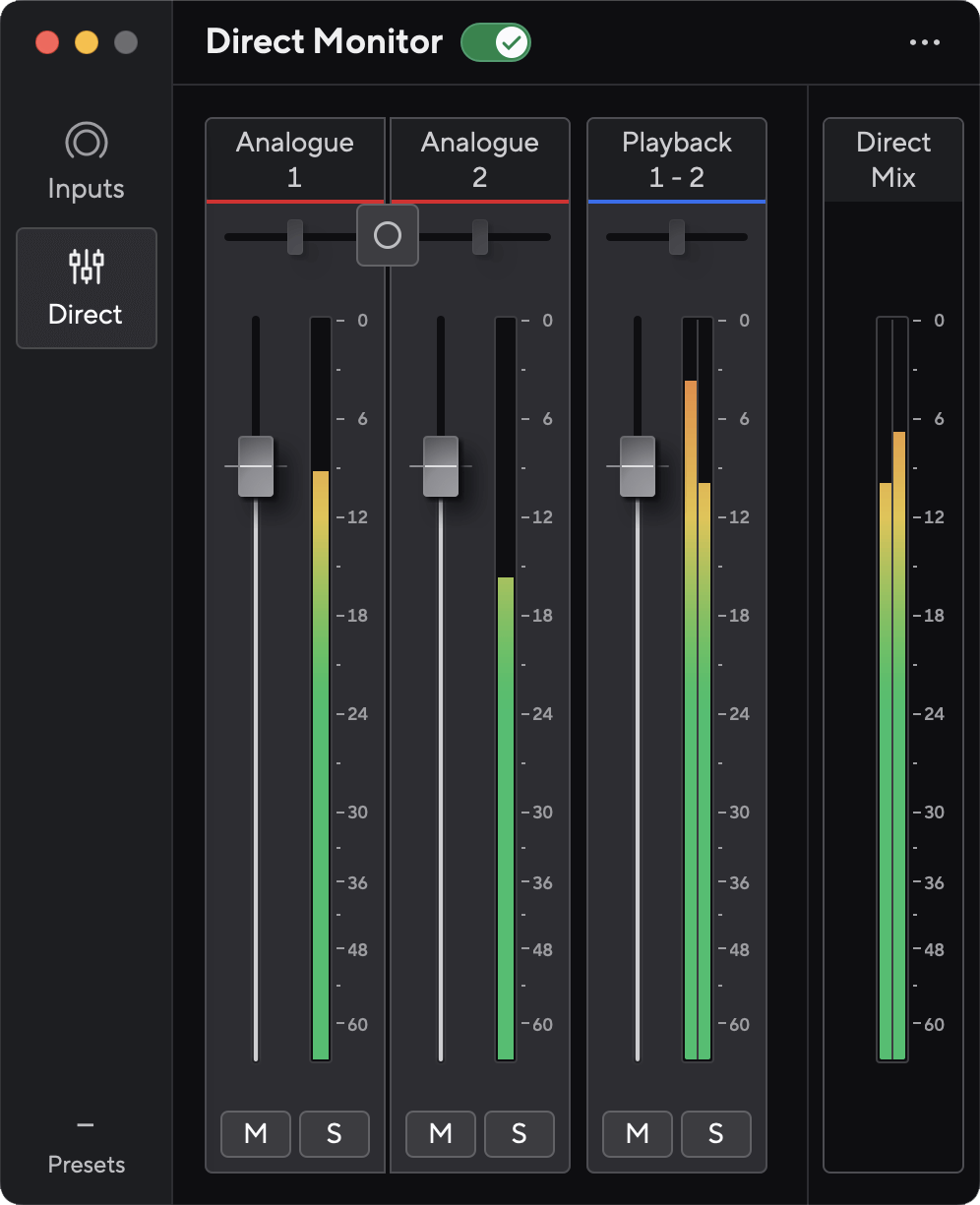

Pulsante Monitoraggio diretto
- Premi per spostarti fra le tre impostazioni Off (bianco), On Mono (Direct verde) e On Stereo (
-
Controllo del livello delle cuffie - Controlla il livello inviato alle cuffie.
-
-
-

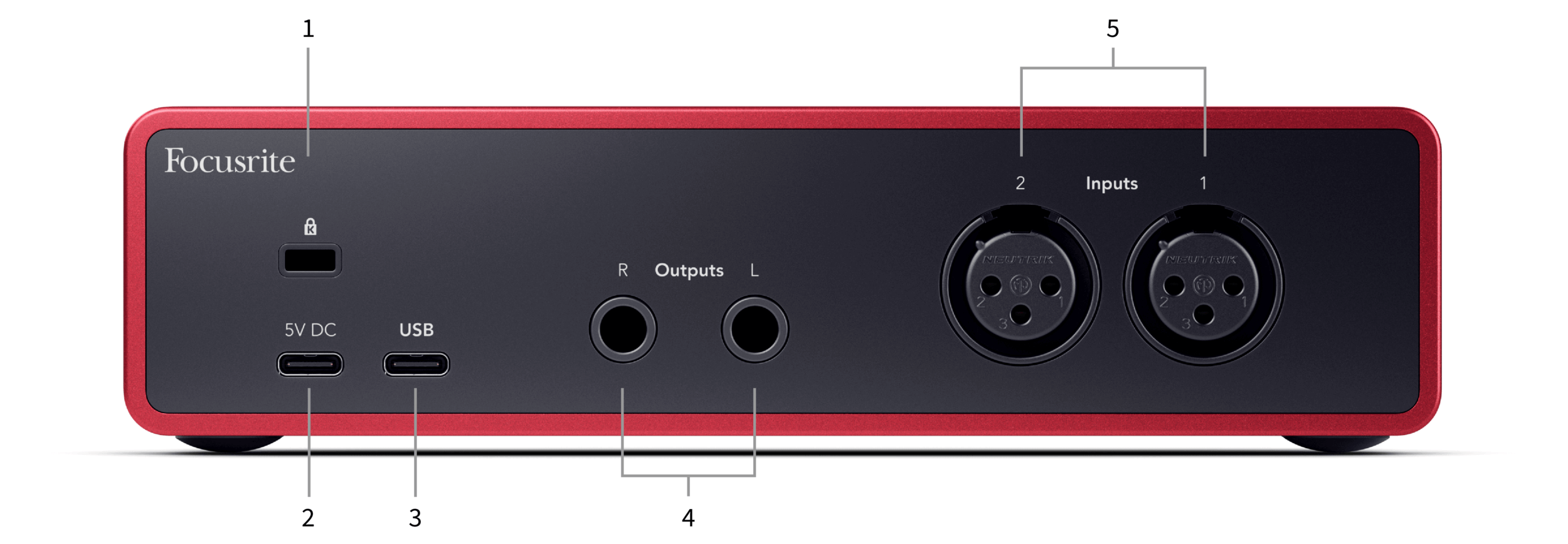

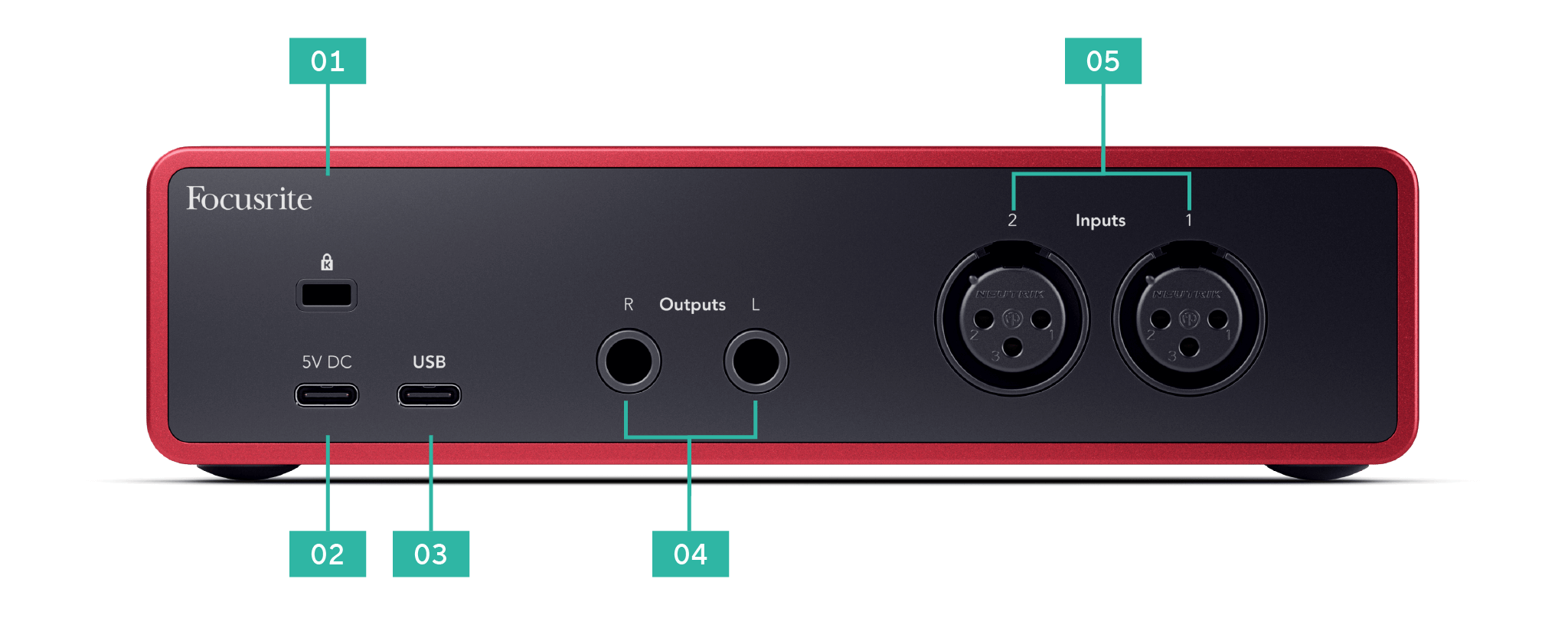

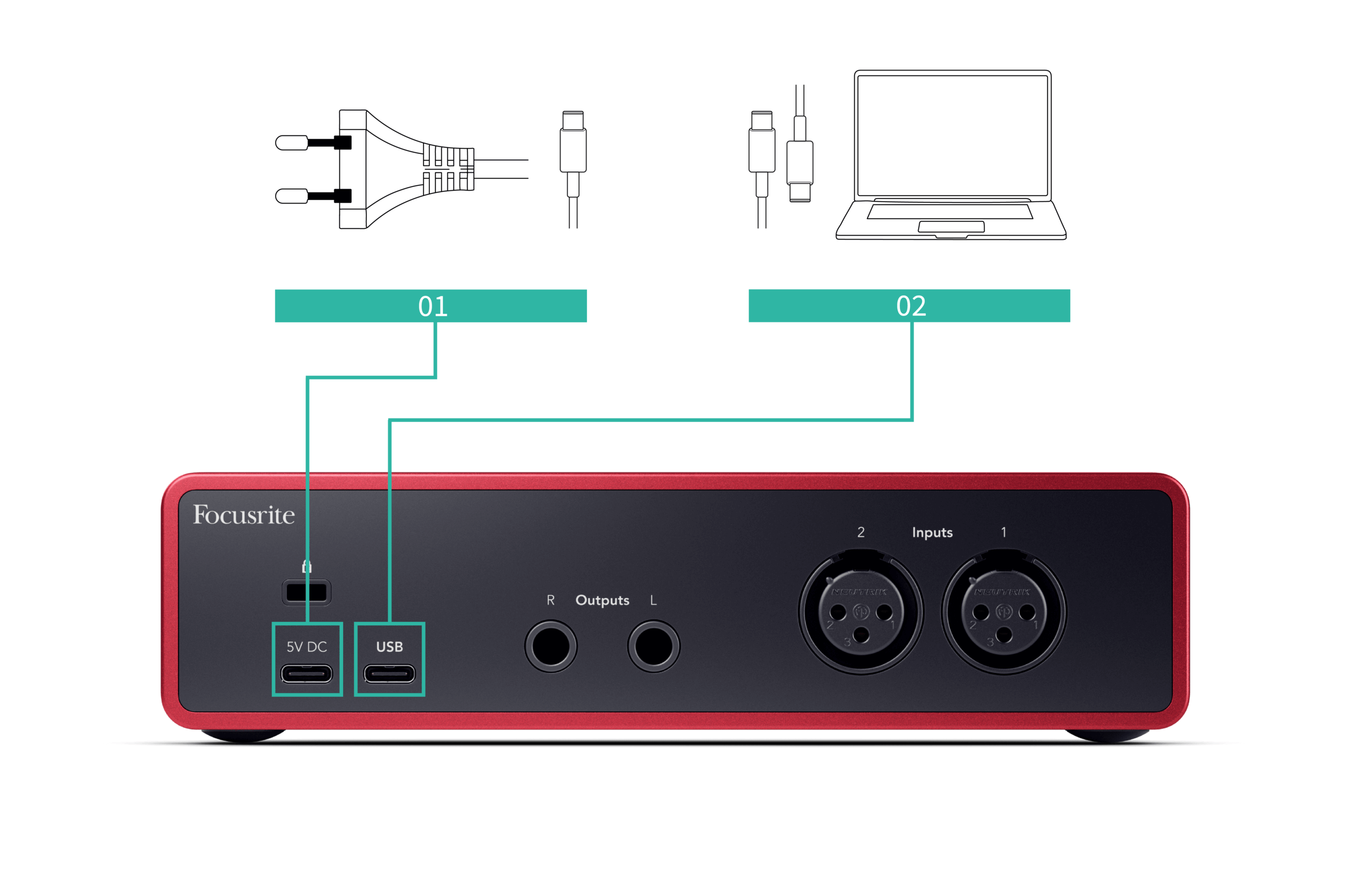

5V CC - un connettore USB-C opzionale per alimentare Scarlett 2i2 se il computer non è in grado di fornire alimentazione USB-C da 1,5 A a Scarlett 2i2.
-
USB - Connettore USB-C per collegare Scarlett al tuo computer.
Con la maggior parte dei computer, puoi trasferire dati e alimentare Scarlett utilizzando solo questa porta USB.
-
Uscite R e L degli altoparlanti - prese jack (TS o TRS) da 6,35 mm (1/4") per collegare Scarlett agli altoparlanti o a un amplificatore. Consigliamo di utilizzare cavi jack TRS da 6,35 mm (1/4") per i collegamenti bilanciati.
-
Ingressi 2 e 1 - a 3 pin - connettori XLR Neutrik® a 3 pin per collegare i tuoi microfoni. Collegando qualcosa al corrispondente ingresso a livello di linea si disattiva l'ingresso XLR.
Suggerimento
Scarlett 2i2 dispone di ingressi XLR per i microfoni sulla parte posteriore e di ingressi jack da 6,35 mm (1/4") per strumenti o dispositivi a livello di linea sulla parte anteriore.
L'utilizzo degli ingressi jack del pannello frontale disabilita l'ingresso microfonico XLR. Se non ricevi il suono dagli ingressi XLR, assicurati che non sia collegato nulla agli ingressi jack del pannello frontale.
Questa sezione illustra tutte le funzioni presenti sul pannello frontale del tuo , cosa fanno, come usarle e come funzionano in .
Il gain in ingresso del preamplificatore controlla la quantità di segnale che stai inviando al computer e al software di registrazione.
È fondamentale impostare un buon livello di gain in ingresso del preamplificatore, in modo da ottenere la migliore qualità di registrazione. Se il gain in ingresso del preamplificatore è troppo basso, il segnale sarà troppo silenzioso e quando cercherai di aumentarne il livello in un secondo momento potresti sentire del rumore nella registrazione; se il gain in ingresso del preamplificatore è troppo alto, potresti incorrere nel "clipping" dell'ingresso e sentire una forte distorsione nella registrazione.
Per aumentare il gain in ingresso, ruota il controllo del gain in senso orario. Durante la rotazione, l'indicatore Gain Halo si illumina gradualmente in senso orario per indicare il livello di gain. Questo diagramma mostra il gain ai vari livelli:
-
Nessun gain in ingresso
-
25% di gain in ingresso
-
50% di gain in ingresso
-
75% di gain in ingresso
-
100% di gain in ingresso
Quando regoli il gain in ingresso mentre invii un segnale al preamplificatore, l'anello si illumina come sopra, mentre un colore, verde, ambra o rosso, indica la quantità di livello che arriva al computer. Poco dopo aver interrotto la regolazione del gain, i misuratori tornano a essere misuratori di ingresso (vedi Misurazione di ingresso).
-
Gain al 40%, segnale buono.
-
Gain al 40%, segnale pre-clip.
-
Gain al 40%, clipping del segnale.
-
Il verde indica che il livello di segnale è buono.
-
Il colore ambra indica che il segnale è in fase di pre-clip; se il livello è più alto, è probabile che si verifichi il clipping dell'ingresso.
-
Il colore rosso indica che il segnale ha subito un clipping e che è necessario ridurre il gain.
L'uso di Focusrite Control 2 ti permette di controllare il gain del preamplificatore da remoto.
Per regolare il gain del preamplificatore in Focusrite Control 2:
-
Clicca sulla manopola virtuale del canale che vuoi regolare o usa il tasto tab per selezionare il controllo del gain del preamplificatore.
-
Sposta il mouse verso l'alto e verso il basso o usa i tasti freccia per aumentare o diminuire il gain (con incrementi di ±1 dB).
Le immagini seguenti mostrano il gain del preamplificatore al livello minimo, medio e massimo.
|
Nessun guadagno in ingresso |
Guadagno del 50%. |
Guadagno del 100%. |
Quando non sposti il controllo del gain in ingresso, la misurazione dell'ingresso utilizza l'intero Gain Halo. Quando il segnale in ingresso diventa più forte (ad esempio con un'impostazione più alta del gain in ingresso), il Gain Halo si illumina da verde ad ambra. Subito dopo l'intero Gain Halo lampeggia in rosso per indicare che l'ingresso è andato in clipping.
Questo diagramma mostra i misuratori a diversi livelli per indicare il livello del segnale in ingresso:
-
Nessun segnale in ingresso
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - abbassa il gain in ingresso per evitare la distorsione e il clipping.
Suggerimento
Se il segnale va in clipping, l'intero Gain Halo si illumina di rosso, consentendoti di visualizzare lo stato del clipping da qualsiasi angolazione del pannello frontale.
Analogamente ai misuratori di ingresso sul pannello frontale del tuo Scarlett 2i2, puoi visualizzare il segnale in ingresso sui misuratori di Focusrite Control 2 per impostare il gain corretto del preamplificatore.
Quando il segnale diventa più forte, il misuratore in Focusrite Control 2 si illumina da verde ad ambra (pre-clip).
L'indicatore sopra il misuratore mostra il livello di picco (in -dBFS), ovvero il livello più alto su questa traccia da quando hai iniziato a monitorare l'ingresso. Quando passi sopra il misuratore del livello di picco puoi cliccare su il valore.
Suggerimento
Quando stai registrando, è opportuno puntare a un livello di picco di -12 dBFS. In questo modo avrai a disposizione uno spazio sufficiente per la headroom quando avrai registrato tutte le tracce.
|
In attesa di un segnale in ingresso. |
Il segnale di ingresso ha raggiunto -18 dB. |
Clicca su il misuratore del livello di picco. |
Quando sovraccarichi il preamplificatore con un segnale di ingresso eccessivo o aggiungendo troppo gain, l'indicatore di livello di picco si illumina di rosso. Passa sopra il misuratore del livello di picco e clicca su il valore.
|
L'ingresso è andato in clip. |
Clicca su il misuratore del livello di picco dopo il ritaglio. |
Molti controlli del pannello frontale del tuo Scarlett 2i2 sono condivisi tra gli ingressi del preamplificatore. Il pulsante Select sposta i controlli del preamplificatore su diversi ingressi.
Almeno un preamplificatore è sempre selezionato; per cambiare il preamplificatore o i preamplificatori su cui agiscono i controlli, premi il tasto Select . In questo modo, il numero del nuovo preamplificatore selezionato si illumina di verde e le spie di impostazione del preamplificatore cambiano in base al nuovo preamplificatore.
All'accensione del tuo Scarlett 2i2, il preamplificatore selezionato è l'ultimo che è stato scelto prima dello spegnimento.
Il collegamento dei preamplificatori ti permette di controllare due preamplificatori contemporaneamente utilizzando un unico set di controlli. Puoi abbinare i controlli del gain di due preamplificatori e attivare altri controlli del preamplificatore. È utile per registrare in stereo, ad esempio una coppia di microfoni, un sintetizzatore stereo o una tastiera.
Per collegare i preamplificatori:
Una volta effettuato il collegamento del preamplificatore :
-
Entrambi i numeri del preamplificatore si illuminano in verde e i Gain Halo si accendono temporaneamente al livello del preamplificatore.
-
Il livello di gain del preamplificatore viene impostato sul valore più basso della nuova coppia collegata.
-
Le impostazioni del preamplificatore vengono ereditate dal preamplificatore attualmente selezionato, ad es. se è selezionato il preamplificatore 1, il preamplificatore 2 eredita le impostazioni Air, Safe e Inst dal preamplificatore 1.
-
La modifica di un'impostazione del preamplificatore cambia lo stato di entrambi i preamplificatori.
-
La regolazione di uno dei due controlli del gain modifica il livello di gain di entrambi i preamplificatori e viene visualizzata su entrambi i Gain Halo.
-
48V disabilita entrambi i preamplificatori.
Per scollegare i preamplificatori, tieni premuto il pulsante Seleziona per un secondo. Quando si scollega una coppia:
-
Il primo preamplificatore della coppia precedentemente collegata viene selezionato e si illumina di verde.
-
I livelli di gain e le impostazioni del preamplificatore rimangono invariati, ma ora puoi modificarli in modo indipendente.
Per collegare i preamplificatori di :
Quando colleghi due preamplificatori, l'icona del link diventa verde
|

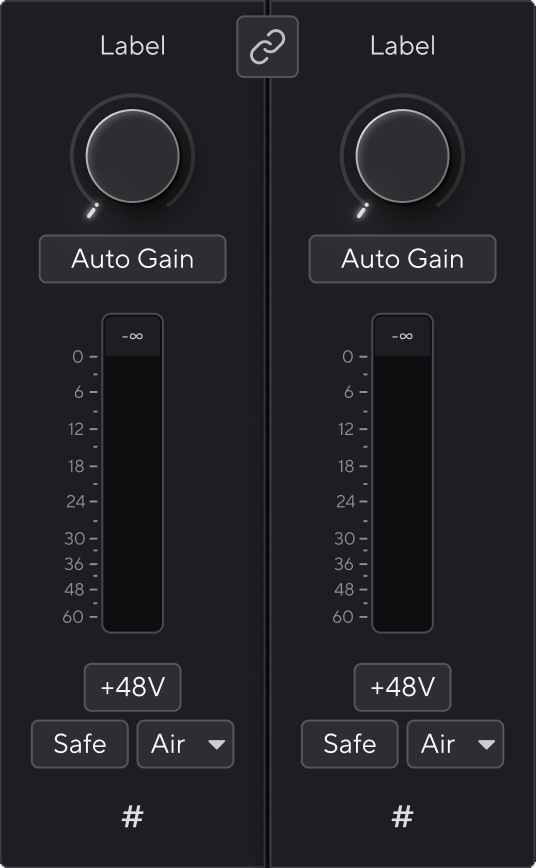

Due canali non collegati. |

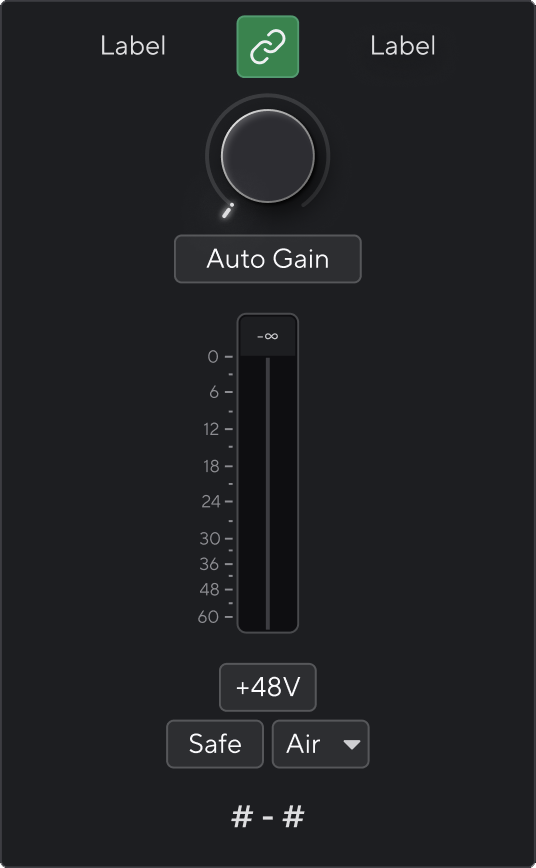

Canali collegati con comandi preamplificatori uniti. |
Per scollegare i preamplificatori da Focusrite Control 2 e controllarli nuovamente in modo indipendente, clicca sull'icona del link verde
Quando scolleghi due preamplificatori, l'icona del link ritorna in bianco o nero
Quando scolleghi i preamplificatori:
-
Il primo preamplificatore della coppia precedentemente collegata viene selezionato e si illumina in verde.
-
I livelli di guadagno e le impostazioni del preamplificatore rimangono gli stessi, ma ora puoi modificarli in modo indipendente.
48V, comunemente chiamata anche "alimentazione Phantom", invia 48 Volt dal connettore XLR della tua interfaccia ai dispositivi che necessitano di alimentazione per funzionare. L'uso più comune è l'alimentazione dei microfoni a condensazione, ma potresti aver bisogno di 48V anche per i preamplificatori dei microfoni in linea, microfoni dinamici attivi e D.I. box attivi.
Per attivare il 48V:
-
Collega il microfono, o un altro dispositivo alimentato, a un ingresso XLR della tua interfaccia utilizzando un cavo XLR. 48V non viene inviato agli ingressi jack da 6,35 mm (1/4").
-
Abbassa il controllo del gain del preamplificatore per evitare schiocchi e scatti indesiderati.
-
Premi il pulsante 48V (o il corrispondente pulsante del software).
L'icona 48V si illumina di verde per indicare che è abilitata.
L'alimentazione phantom a 48V viene ora inviata a entrambi gli ingressi XLR del tuo Scarlett 2i2 e a qualsiasi dispositivo collegato agli ingressi XLR.
Per attivare l'alimentazione 48V (Phantom Power) da clicca sul pulsante +48V . Ciò equivale a premere il pulsante 48V sull'hardware .
|
Spegnimento dell'alimentazione fantasma |
Accensione Phantom |
Importante
In caso di invio accidentale dell'alimentazione phantom 48V all'ingresso sbagliato, la maggior parte dei microfoni moderni di tipo diverso, ad esempio dinamici o a nastro, non subiranno danni, mentre alcuni microfoni più datati potrebbero subirne. Se non sei sicuro, verifica sulla relativa guida utente l'eventuale uso sicuro del tuo microfono con l'alimentazione phantom 48V.
Inst , o strumento, cambia l'impedenza e il livello in ingresso degli ingressi jack da 6,35 mm (1/4") su Scarlett quindi gli ingressi suonano al meglio sia per uno strumento che per una sorgente a livello di linea. Nella sezione Specifiche è disponibile un elenco dei valori di impedenza in ingresso. Se colleghi una chitarra elettrica senza attivare Inst, il suono può risultare smorzato e opaco rispetto a quello che otterresti attivando Inst .
Il pulsante Inst (Strumento) funziona solo sull'ingresso di linea da 6,35 mm (1/4") del canale selezionato, che corrisponda all'ingresso 1 o all'ingresso 2. Lo trasforma da un ingresso adatto ai dispositivi a livello di linea a un ingresso più adatto ai dispositivi a livello di strumento.
Per attivare o disattivare la modalità strumento per l'ingresso jack da 6,35 mm (1/4"), premi una volta il pulsante Inst . Il verde indica che Inst è abilitato, mentre il bianco indica che Inst è disabilitato. Quando attivi Inst e colleghi un jack al tuo Scarlett, il gain minimo per l'ingresso viene modificato a +7 dB.
Nota
Quando la spia Inst è bianca, l'ingresso jack da 6,35 mm è a livello di linea.
Quando Inst è abilitato (verde) puoi collegare dispositivi a livello di strumento agli ingressi da 1/4" tra cui, a titolo di esempio, i seguenti:
-
Chitarre elettriche o elettroacustiche direttamente e tramite pedale effetti.
-
Bassi elettrici
-
Strumenti acustici con pick-up come violini, contrabbassi, ecc.
Quando Inst è disattivato (bianco) puoi collegare dispositivi a livello di linea agli ingressi da 6,35 mm (1/4") come, ad esempio, ma non solo:tra cui, a titolo di esempio, i seguenti:
-
Sintetizzatori
-
Tastiere
-
Drum machine
-
Preamplificatori microfonici esterni
Nota
Gli ingressi XLR e jack da 6,35 mm (1/4") 1 e 2 sul pannello frontale del tuo Scarlett 2i2 hanno la priorità sugli ingressi microfono/linea corrispondenti sul pannello posteriore.
Se non ricevi alcun segnale da un dispositivo collegato agli ingressi posteriori 1 e 2, controlla se c'è qualcosa collegato agli ingressi anteriori 1 e 2.
Se si attivano 48 V per gli ingressi 1 o 2, quindi si collega un jack da 6,35 mm (1/4") all'ingresso di livello di linea o strumento sul pannello frontale, il Scarlett 2i2 disattiva automaticamente i 48 V per l'ingresso del microfono posteriore corrispondente.
Per passare dallo strumento alla linea da Focusrite Control 2 clicca sull'icona corrispondente e potrai utilizzare il messaggio a tendina per passare da un'impostazione all'altra.
|
Linea |
Strumento |
Nota
Quando passi da Inst a Line, il gain rimane all'ultimo livello impostato.
Grazie al Gain automatico, puoi inviare un segnale al tuo Scarlett 2i2 (ad esempio cantando o suonando il tuo strumento) per 10 secondi lasciando impostare a Scarlett un buon livello per i tuoi preamplificatori. Se riscontri che i livelli non sono corretti, puoi regolare manualmente i controlli gain in modo da perfezionare i livelli prima della registrazione.
Per utilizzare il Gain Automatico:
-
Premi il pulsante Select per spostare i controlli del preamplificatore sul preamplificatore corretto.
-
Premi il pulsante bianco Auto su Scarlett o il pulsante del software corrispondente.
L'icona Auto si illumina di verde per dieci secondi. Il corrispondente Gain Halo si trasforma in un timer per il conto alla rovescia di dieci secondi.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain automatico. Suona come faresti durante la registrazione per accertarti che il Gain automatico imposti un buon livello.
Se il Gain Automatico è andato a buon fine, il Gain Halo si illumina di verde prima che il valore del gain venga visualizzato sul Gain Halo per un secondo. Il gain è ora impostato a un buon livello per la tua registrazione.
Se il Gain Automatico non va a buon fine, il Gain Halo si illumina di rosso. Per maggiori informazioni, consulta la sezione "Il Gain Halo diventa rosso".
Nota
Il Gain Automatico di Scarlett assicura che i livelli siano impostati correttamente non solo in base al segnale in ingresso, ma anche in base ai fattori che lo caratterizzano:
-
Fondo di rumore del preamplificatore.
-
Silenzio digitale.
-
Crosstalk intercanale.
-
Urti o colpi indesiderati sui tuoi microfoni.
Per utilizzare il Gain Automatico in Focusrite Control 2:
-
Clicca sul pulsante Gain Automatico in Focusrite Control 2.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain automatico. Suona come faresti durante la registrazione per accertarti che il Gain automatico imposti un buon livello.
Il processo di Gain Automatico si avvia e il Gain Halo del software si trasforma in un timer per il conto alla rovescia.

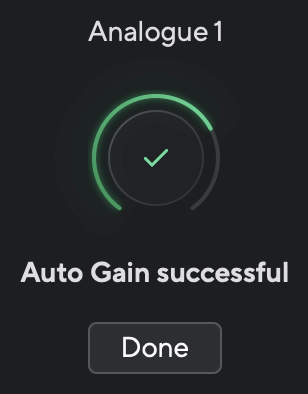

Se il Gain Automatico è andato a buon fine, il Gain Halo si illumina di verde prima che il valore del gain venga visualizzato sul Gain Halo per un secondo. Il gain è ora impostato a un buon livello per la tua registrazione.
Se il segnale in ingresso non è adatto al Gain automatico (ad esempio non c'è segnale), dopo dieci secondi il Gain automatico si interrompe e l'indicatore Gain Halo si illumina di rosso per un secondo. Il gain torna al valore impostato prima di avviare il Gain automatico.
|
Guadagno hardware Halo |
Focusrite Control 2 Guadagno automatico non riuscito |
Prima di eseguire nuovamente il Gain Automatico, assicurati che il tuo ingresso sia collegato correttamente. Se stai usando un microfono a condensazione, verifica che 48V sia attivato e accertati di suonare mentre il Gain Automatico è in funzione.
Grazie al Gain automatico, puoi inviare un segnale al tuo Scarlett 2i2 (ad esempio cantando o suonando il tuo strumento) per 10 secondi lasciando impostare a Scarlett un buon livello per i tuoi preamplificatori. Se riscontri che i livelli non sono corretti, puoi regolare manualmente i controlli gain in modo da perfezionare i livelli prima della registrazione.
Il Gain Automatico multicanale avvia il processo di Gain Automatico per tutti i canali del preamplificatore della tua interfaccia. È un'operazione particolarmente utile per impostare rapidamente i livelli in situazioni in cui si utilizzano più canali contemporaneamente, ad esempio:
-
Impostazione dei tuoi livelli se suoni la chitarra e canti contemporaneamente.
-
Impostazione dei livelli per un batterista in presenza di più microfoni sulla batteria.
-
Impostazione dei livelli per una band che registra "dal vivo" insieme.
Per avviare il processo di Gain Automatico multicanale:
-
Tieni premuto il pulsante Auto per due secondi.
L'icona Auto va in dissolvenza da spenta a verde per dieci secondi e i Gain Halo di tutti i canali si trasformano in timer con conto alla rovescia di dieci secondi.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain automatico. Suona come faresti durante la registrazione per accertarti che il Gain automatico imposti un buon livello.
Se il Gain Automatico è andato a buon fine, i Gain Halo si illuminano di verde prima che il valore del gain venga visualizzato si Gain Halo per un secondo. Il gain è ora impostato a un buon livello per la tua registrazione.
Nota
Per annullare il Gain Automatico, premi nuovamente il pulsante Gain Automatico in qualsiasi momento durante il processo. Il gain torna al valore impostato prima di avviare il Gain Automatico.
Puoi avviare il gain automatico multicanale anche dall'interno di Focusrite Control 2. Per fare ciò:
-
Apri Focusrite Control 2 e vai alla scheda Ingressi.
-
Fai clic sulla freccia a discesa a destra del solito pulsante di gain automatico.
-
Scegli
Terminato il gain automatico, Focusrite Control 2 mostra i canali impostati e i loro nuovi livelli di gain:
Il gain automatico multicanale potrebbe fallire durante il processo per un canale, più canali o tutti i canali. Se questo accade, vedrai uno dei due messaggi:
In entrambi i casi, puoi:
-
Fare clic su
-
Fare clic su chiudi e avviare il gain automatico per tutti i canali non riusciti.
-
Fare clic su chiudi e regolare manualmente il gain per qualsiasi canale fallito.
Il pulsante Safe applica la funzione Clip Safe che regola automaticamente il gain del preamplificatore in caso di rischio di clipping.
Il clipping si verifica quando il gain è impostato a un valore troppo elevato per il suono che si sta registrando e l'ingresso sovraccarica il preamplificatore. Un sintomo di clipping è la distorsione del preamplificatore, che spesso è sgradevole e può rovinare una registrazione. Clip Safe ti aiuta a ovviare a questo inconveniente: se il tuo ingresso si avvicina al clipping, Clip Safe riduce il gain del preamplificatore, evitandoti la necessità di registrare una nuova sessione.
Nota
Clip Safe è disponibile solo fino a 96 kHz, non è possibile utilizzarlo con frequenze di campionamento quad-band (176,4 kHz e 192 kHz). Il LED Safe si illumina di rosso per indicare quando non è disponibile.
Per abilitare Clip Safe:
-
Premi il pulsante Select per spostare i controlli del preamplificatore sul preamplificatore corretto.
-
Premi il pulsante Safe sull'interfaccia o il pulsante software corrispondente.
Quando attivi la funzione Safe, l'icona Safe si illumina di verde.
Quando sono selezionati due ingressi utilizzando il Preamp Link, Safe viene applicato a entrambi i preamplificatori.
Suggerimento
Quando attivi Clip Safe, Scarlett monitora continuamente i segnali in ingresso, fino a 96.000 volte al secondo, e attraverso a una combinazione di regolazione del preamplificatore analogico e DSP, Clip Safe riduce significativamente il rischio di clipping.
Air ti permette di modificare il suono del preamplificatore di Scarlett con due diverse modalità: Presenza Air o Presenza Air e Drive Armonico. Air influisce sugli ingressi microfonici, di linea e degli strumenti.
L'aria influisce sugli ingressi microfono, linea e strumento.
Per attivare Air, seleziona il tuo ingresso, premi il pulsante Air una volta per la modalità Presenza Air, una seconda volta per la modalità Presenza Air e Drive Armonico e una terza volta per spegnere. Il LED Air cambia colore per indicare la modalità selezionata:
|
Modalità |
Descrizione |
LED AIR |
Note |
|---|---|---|---|
|
Off |
Il preamplificatore è pulito |
Bianco |
|
|
Presenza Air |
Un circuito analogico aggiunge un boost di presenza alle tue sorgenti. |
Verde |
|
|
Presenza Air e Drive Armonico |
Aggiunge le armoniche, oltre al circuito analogico Air. |
Giallo |
Disponibile solo fino a 96 kHz |
Per attivare AIR da clicca sul pulsante Air . Ciò equivale a premere il pulsante Air sull'hardware .
|
Air disattivato |
Presenza Air selezionato |
Presenza Air e Drive selezionato |
Quando fai clic sul pulsante Air di Focusrite Control 2, viene attivata l'ultima modalità Air selezionata. Per cambiare la modalità Air selezionata (Presenza o Presenza e Drive) clicca sulla freccia per visualizzare il menu a tendina.
|
Presenza aerea selezionata |
Presenza aerea e guida selezionati |
Nota
Presenza Air e Drive è disponibile solo fino a 96 kHz, non è possibile utilizzarlo con frequenze di campionamento quad-band (176,4 kHz e 192 kHz).
Il controllo Output e il misuratore del livello in uscita si riferiscono ai segnali diretti alle uscite 1 e 2 sul retro del tuo Scarlett 2i2, le uscite che più spesso vengono collegate a diffusori monitor.
Il controllo Output imposta il livello delle uscite da zero (completamente in senso antiorario) a quello di fondo scala (completamente in senso orario).
Il misuratore del livello in uscita che si trova intorno al controllo del livello in uscita è un indicatore di pre-dissolvenza (non è influenzato dalla posizione del controllo) che mostra il livello del segnale proveniente dal computer.
Nota
In alcune occasioni potresti sentire ancora il suono dei monitor quando il controllo Output è ruotato completamente in senso antiorario; puoi regolare i livelli dei monitor per risolvere questo problema:
-
Abbassa il controllo Output della tua interfaccia e il controllo di livello dei tuoi monitor.
-
Ruota il controllo Uscita al massimo (o appena sotto il massimo).
-
Riproduci l'audio del tuo sistema.
-
Alza i controlli di livello dei tuoi monitor fino a raggiungere il volume più alto necessario.
Non dovresti più sentire il suono quando il controllo Uscita è al minimo. Inoltre, hai un maggiore controllo sul livello grazie alla gamma completa del controllo Uscita . Impostandolo appena al di sotto del massimo, avrai anche un po' di volume in più se ne hai bisogno o se vuoi ascoltare i suoni a un livello più alto del normale.
Sul lato destro di Focusrite Control 2, la sezione Output è una rappresentazione visiva del controllo Output e dei misuratori di livello.
Il quadrante in Focusrite Control 2 è una rappresentazione software del controllo Output sul pannello frontale di Scarlett 2i2. Quando modifichi il controllo sull'hardware, il software si aggiorna e quando sposti il controllo sul pannello anteriore, il quadrante in Focusrite Control 2 si aggiorna.
La sezione Output consente di controllare la funzione Alt, o la commutazione altoparlante. Fai clic su
Per ulteriori informazioni, vedi Speaker Switching (Alt).
I misuratori di livello in uscita rispecchiano i misuratori del pannello frontale. Sono misuratori di pre-dissolvenza (non influenzati dalla posizione del controllo in uscita) che indicano il livello del segnale proveniente dal tuo computer e diretto verso le uscite 1 e 2 (o 3 e 4 se abiliti Alt).
Monitoraggio diretto ti permette di ascoltare i segnali che arrivano agli ingressi della tua interfaccia senza che passino attraverso il computer. Questo significa che ascolti gli ingressi senza latenza e senza effetti.
Potrebbe interessarti l'uso del monitoraggio diretto per due motivi:
-
Stai riscontrando una latenza o un ritardo tra l'emissione e la ricezione di un suono da parte del software. Silenziando gli ingressi software e attivando Monitoraggio diretto, non sentirai più la latenza.
-
Vuoi ascoltare il segnale pulito e non influenzato che entra nel tuo Scarlett, invece di ascoltare l'uscita del software, che potrebbe avere effetti e plug-in che modificano il suono della sorgente.
Quando Monitoraggio diretto è spento, l'icona si illumina di bianco. Scarlett 2i2 ha due diverse impostazioni di Monitoraggio diretto, mono e stereo. Per attivare il Monitoraggio diretto:
-
Premi una volta il tasto
-
Premi il tasto
Nota
Se il segnale viene percepito due volte o se il suono si sdoppia o è leggermente sfasato, è probabile che sia stato attivato il Monitoraggio diretto e si stia sentendo il suono dal software. Puoi scegliere tra:
-
Silenziare la traccia su cui stai registrando nel tuo software DAW.
-
Disattivare il Monitoraggio diretto e ascoltare solo il suono proveniente dal software DAW.
Da Focusrite Control 2 puoi abilitare e regolare il mix del monitor diretto per bilanciare i tuoi ingressi con i canali di riproduzione del tuo software.
Per abilitare il monitoraggio diretto, fare clic sulla scheda Diretto in Focusrite Control 2 e fare clic sull'interruttore del software Direct Monitor nella parte superiore della scheda. L'interruttore si illumina in verde e Direct si illumina in verde sul tuo Scarlett 2i2il pannello frontale.
|

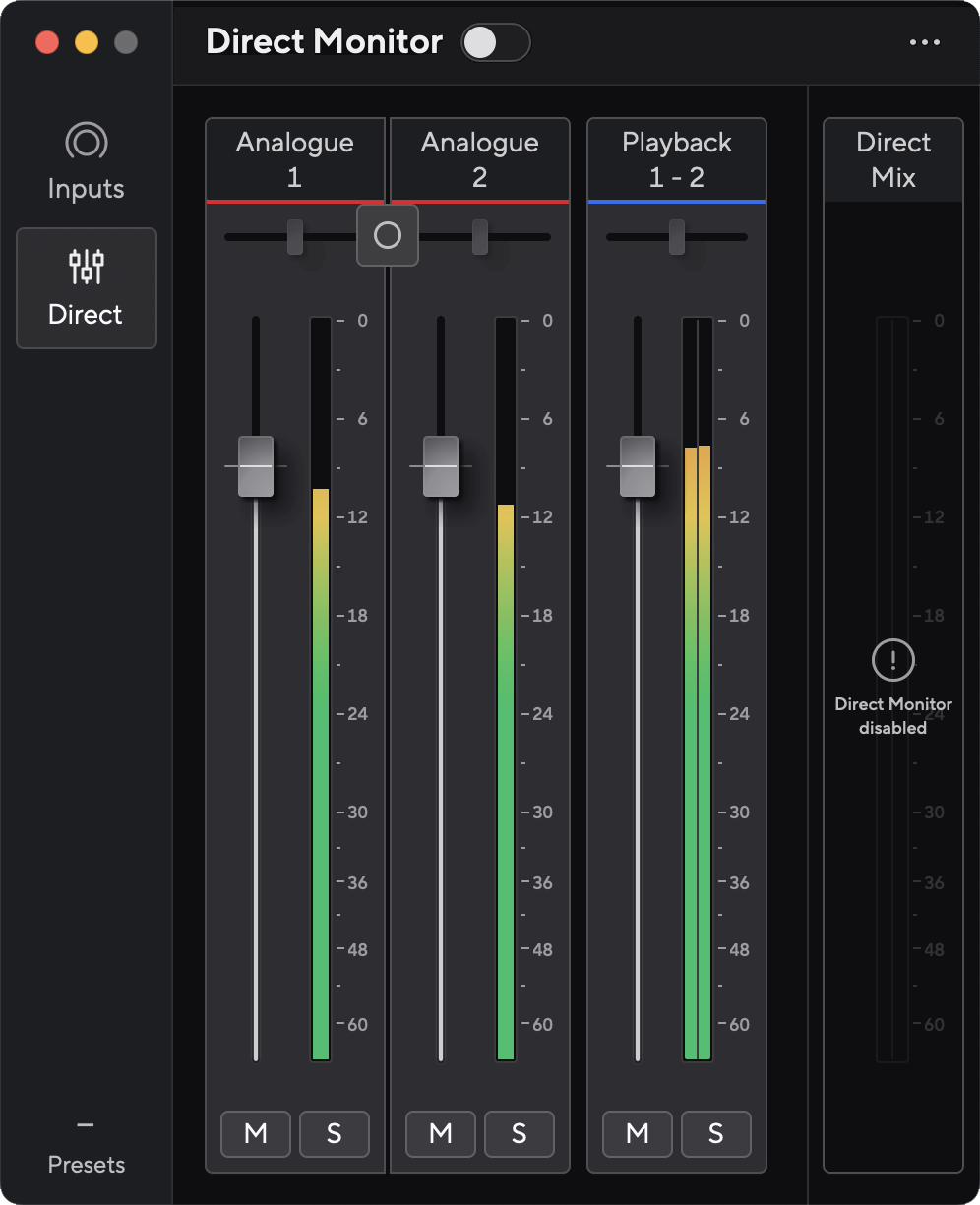

Monitoraggio diretto disattivato |
Monitoraggio diretto attivato |
Per regolare il mix del monitor diretto:
-
Aprire Focusrite Control 2.
-
Fare clic sulla scheda Diretto.
-
Utilizzare i canali del Mixer (fader, pulsanti Mute e Solo) per regolare i livelli per Analogico 1, Analogico 2 e Riproduzione 1-2.
L'ultimo metro sotto Monitoraggio diretto mostra il livello combinato inviato alle uscite monitor e cuffie.

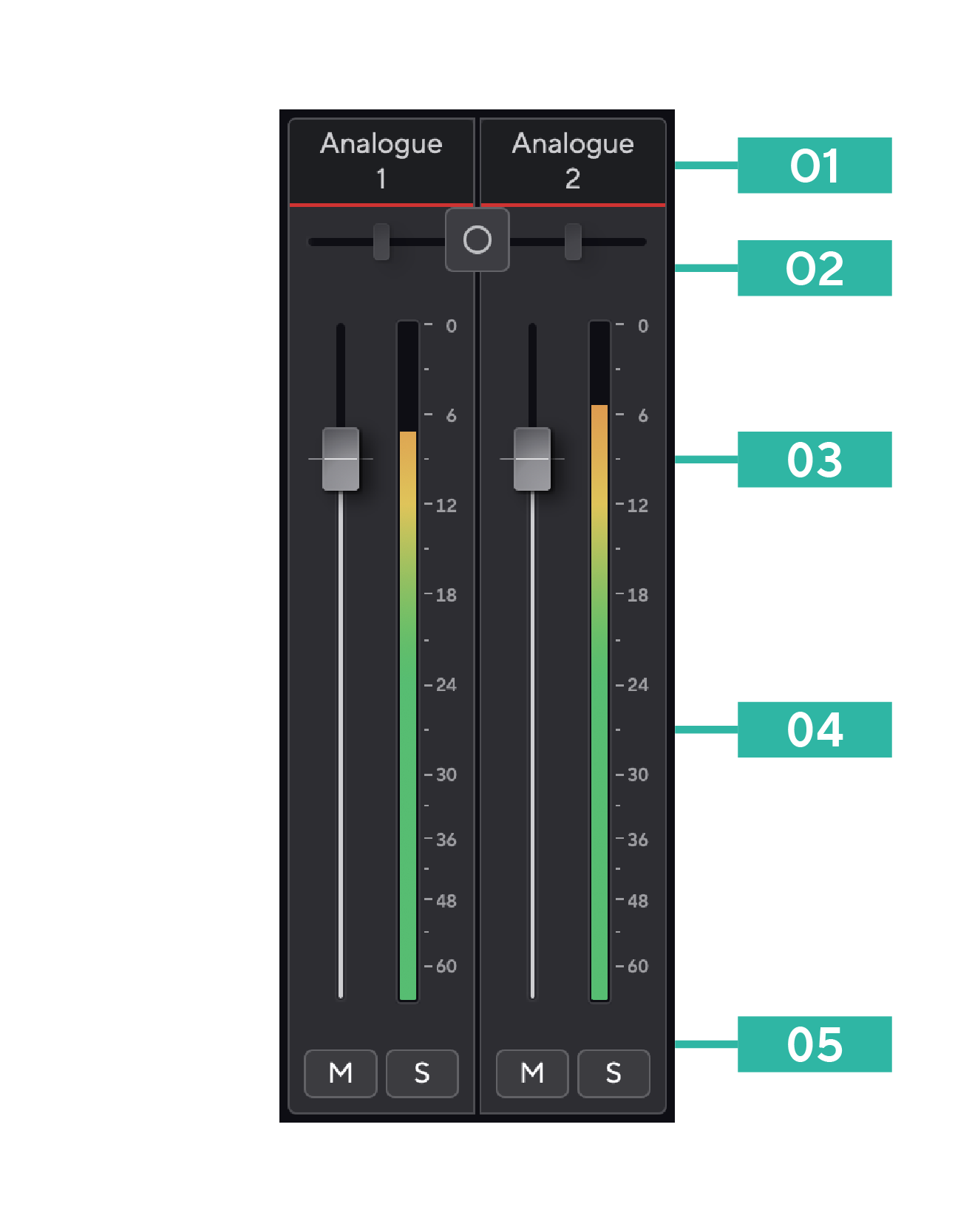

Ogni canale del mixer ha una serie di funzioni.
-
Nome del canale mix
Mostra il nome dell'ingresso del mixer.
-
Interruttore stereo/mono E Padella
Il pulsante della modalità di monitoraggio diretto tra i canali cambia la modalità di monitoraggio diretto tra mono
e stereotipato
.
Gli indicatori Pan su entrambi i lati mostrano dove viene eseguito il pan del canale nel mix del monitoraggio diretto. Il pan non è modificabile e ha due stati a seconda del monitor diretto selezionato, centro (mono) tutto a sinistra e tutto a destra (stereo).
-
Fader
Il Fader regola il livello verso la destinazione del Mix. Alt, opzione ⌥ o fare doppio clic per reimpostare.
I fader non hanno alcun effetto sulle sorgenti che stai attualmente registrando.
-
Meter
Mostra il livello del canale, in dBFS. Il verde indica un buon livello e il giallo ambra indica che il livello è molto alto.
Per i canali stereo visualizzerai due misuratori, uno per ogni lato destro e sinistro.
Il meter mostra il livello post-fader, l'impostazione del fader influisce sul meter.
-
Mute e Solo
Mute - Clicca su
per silenziare il canale nel Mix. Il pulsante Mute si illumina di blu
quando è abilitato. Puoi silenziare più canali contemporaneamente.
Solo - Clicca su
per isolare la traccia silenziando tutti gli altri canali del mix. Il pulsante Solo si illumina di giallo
quando è abilitato. Abilitando Solo su più canali, silenzierai tutti i canali su cui Solo non è abilitato, quindi sentirai tutti i canali che hai isolato.
Se attivi sia Mute che Solo, prevarrà l'ultima opzione cliccata.
L'uscita cuffie è un jack TRS da 6,35 mm (¼"). Molte cuffie hanno un jack TRS da 3,5 mm; per collegarle al tuo Scarlett 2i2 devi utilizzare un adattatore TRS da 6,35 mm a 3,5 mm.
Il controllo sopra l'uscita cuffie controlla il livello che viene inviato alle cuffie.
Alcune cuffie ad alta impedenza potrebbero risultare silenziose se utilizzate con un Scarlett 2i2, si consiglia di utilizzare cuffie con un'impedenza fino a 300 Ω.
Nota
Alcune cuffie e adattatori jack possono avere connettori TS o TRRS, ad esempio se hanno un microfono o un controllo del volume integrato nel cavo. È improbabile che queste cuffie funzionino correttamente. Se hai dei problemi, usa delle cuffie e un adattatore jack con connettori jack TRS.
Questa sezione illustra tutte le funzioni presenti sul pannello posteriore del tuo Scarlett 2i2, cosa fanno, come usarle e come funzionano in Focusrite Control 2.
Porta 5V CC
Con la maggior parte dei computer, non sarà necessario utilizzare la porta 5V CC . Tuttavia, se le porte USB del tuo computer non sono in grado di fornire 900 mA, abbiamo incluso una porta 5V CC per consentire l'alimentazione di Scarlett dalla rete elettrica utilizzando un alimentatore USB.
Scarlett 2i2 consuma una grande quantità di energia. In alcune situazioni ad alta potenza, come ad esempio la riproduzione in cuffia ad alto volume, le porte USB di alcuni computer potrebbero non essere in grado di fornire energia sufficiente quindi Scarlett 2i2 può disconnettersi o l'icona USB lampeggia in rosso.
Se riscontri questo comportamento, ti consigliamo di utilizzare un alimentatore di rete per alimentare Scarlett tramite la porta 5V CC .
Porta USB
La porta USB Type-C contrassegnata da USB serve per collegare Scarlett al computer.
Il collegamento al computer fornisce l'alimentazione USB, la comunicazione audio bidirezionale e la connessione a Focusrite Control 2.
L'icona USB lampeggia in rosso
Se l'icona USB lampeggia in rosso significa che il tuo Scarlett 2i2 non riceve abbastanza energia.
Per risolvere questo problema:
-
Assicurati di utilizzare il cavo USB originale fornito con il tuo Scarlett.
-
Prova una porta USB diversa sul tuo computer, accertandoti di collegarti al computer direttamente e non tramite un hub USB.
-
Se necessario, usa la seconda porta 5V CC sul retro di Scarlett 2i2. Collega un secondo cavo USB da un alimentatore USB separato. Assicurati di non collegare l'adattatore di alimentazione durante la riproduzione audio.
Le uscite 1 e 2 sono uscite a livello di linea per collegare il tuo Scarlett 2i2 a un amplificatore o a dei monitor attivi. Le uscite sono uscite jack TRS da 1/4" bilanciate; puoi utilizzarle con cavi jack TS non bilanciati o TRS bilanciati, quindi collegarle agli altoparlanti con ingressi jack da 1/4", RCA o XLR.
La manopola Scarlett 2i2del pannello frontale Output controlla il livello inviato alle uscite L e R.
Nota
L'uso di connessioni sbilanciate, come i jack TS da 6,35mm o i jack per cavi RCA, è possibile ma non è consigliato. Utilizzando connessioni sbilanciate, potresti sentire interferenze attraverso i tuoi monitor.
Se senti un rumore statico, crepitante o di qualsiasi altro tipo nei tuoi monitor, anche quando i suoni non sono in riproduzione, assicurati di utilizzare connessioni bilanciate dove è possibile.
Il connettore XLR a 3 pin IngressoI sono a livello del microfono e progettati per consentire il collegamento dei microfoni.
Puoi controllare il livello del microfono utilizzando il corrispondente controllo del gain in ingresso sul pannello frontale. L'alimentazione phantom a 48V è disponibile anche se utilizzi un microfono a condensatore; puoi attivare l'alimentazione phantom utilizzando il pulsante 48V del pannello frontale.
Suggerimento
Scarlett 2i2 dispone di ingressi XLR per i microfoni sulla parte posteriore e di ingressi jack da 6,35 mm (1/4") per strumenti o dispositivi a livello di linea sulla parte anteriore.
L'utilizzo degli ingressi jack del pannello frontale disabilita l'ingresso microfonico XLR. Se non ricevi il suono dagli ingressi XLR, assicurati che non sia collegato nulla agli ingressi jack del pannello frontale.
