Scarlett 2i2 3rd Gen caratteristiche hardware

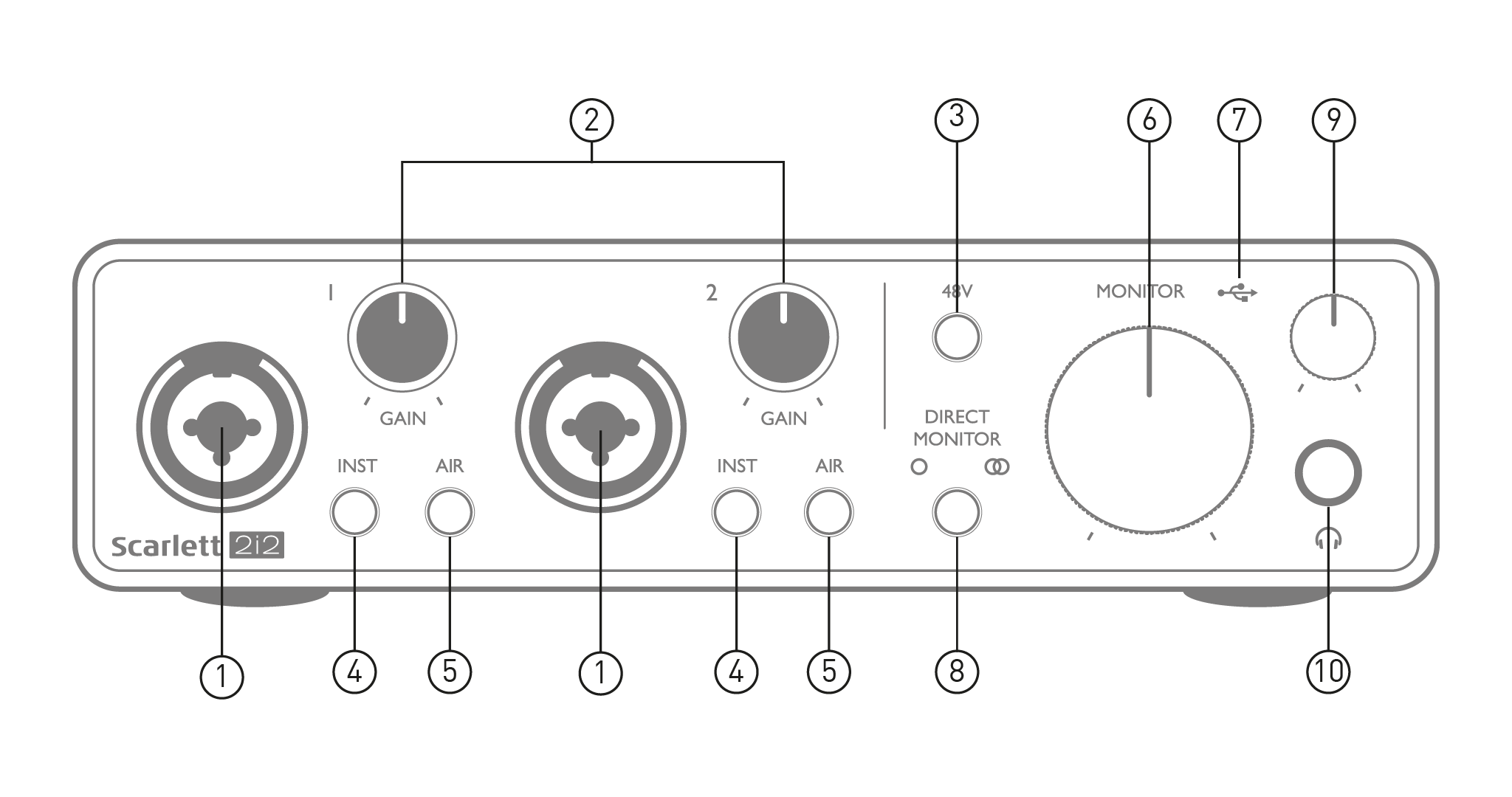

Ingressi 1 e 2 – Prese di ingresso “Combo” – collegare qui microfoni, strumenti (ad esempio, chitarra) o segnali a livello di linea. Le prese combo accettano sia connettori XLR che jack da ¼” (6,35 mm). I microfoni si collegano tramite connettori XLR; gli strumenti e i segnali a livello di linea devono essere collegati tramite jack da ¼” (6,35 mm) di tipo TS o TRS. Il guadagno del preamplificatore è adeguato per i microfoni quando si inserisce un connettore XLR e per segnali di livello più elevato quando si inserisce un connettore jack. Non collegare nulla di diverso da un microfono, ad esempio l'uscita di un modulo sonoro o di un'unità effetti, tramite un connettore XLR, poiché il livello del segnale sovraccaricherà il preamplificatore, causando distorsione; inoltre, se l'alimentazione phantom è abilitata, si potrebbero danneggiare le apparecchiature.

GUADAGNA 1 E GUADAGNA 2 – Regola il guadagno del preamplificatore per i segnali sugli ingressi 1 e 2 rispettivamente. I controlli di guadagno sono dotati di anelli LED tricolore per confermare il livello del segnale: il verde indica un livello di ingresso di almeno -24 dBFS (ovvero, "segnale presente"), l'anello diventa ambra a -6 dBFS per indicare che il segnale è vicino al clipping e infine diventa rosso a 0 dBFS (clipping digitale).

48V – Interruttore di alimentazione phantom per gli ingressi microfonici: abilita l'alimentazione phantom a 48 V sui contatti XLR di entrambi i connettori Combo.

INST – Interruttori di livello Linea/Strumento per ciascun ingresso, che modificano il guadagno e l'impedenza di ingresso per adattarsi a segnali di livello strumento o di linea. La scritta "INST" si illumina di rosso quando è selezionata la modalità Strumento. È possibile abilitare INST anche da Focusrite Control.

ARIA – Due interruttori che abilitano la modalità AIR per ciascun ingresso. AIR modifica la risposta in frequenza dello stadio di ingresso per emulare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore. La scritta 'AIR' si illumina di giallo quando la modalità è selezionata. Si noti che AIR può essere selezionata anche da Focusrite Control.

MONITOR – Controllo del livello di uscita del monitor principale - imposta il livello di uscita delle uscite principali (pannello posteriore) SINISTRA E GIUSTO.

LED USB: un LED verde si illumina quando la Scarlett è collegata e riconosciuta dal computer.

MONITORAGGIO DIRETTO – Questo interruttore instrada gli ingressi direttamente alle uscite con tre diverse impostazioni: OFF, MONO e STEREO. Quando è impostato su OFF, il monitoraggio delle sorgenti di ingresso avviene tramite la DAW; in modalità MONO o STEREO, il monitoraggio viene effettuato direttamente dagli ingressi del preamplificatore, eliminando così qualsiasi latenza. I simboli si illuminano di verde per indicare rispettivamente la selezione delle modalità mono e stereo. Quando la funzione Direct Monitor è attiva, il segnale viene combinato con la riproduzione software.

Livello cuffie: regola il livello di uscita dell'uscita stereo per cuffie sul pannello frontale.

Presa per cuffie – Uscita jack TRS da ¼”. Se le cuffie hanno un connettore jack TRS da ¼”, collegale direttamente; se hanno un mini jack TRS da 3,5 mm, utilizza un adattatore da TRS da ¼” a jack da 3,5 mm. Tieni presente che le cuffie dotate di connettori TRRS a 4 poli non funzioneranno correttamente.

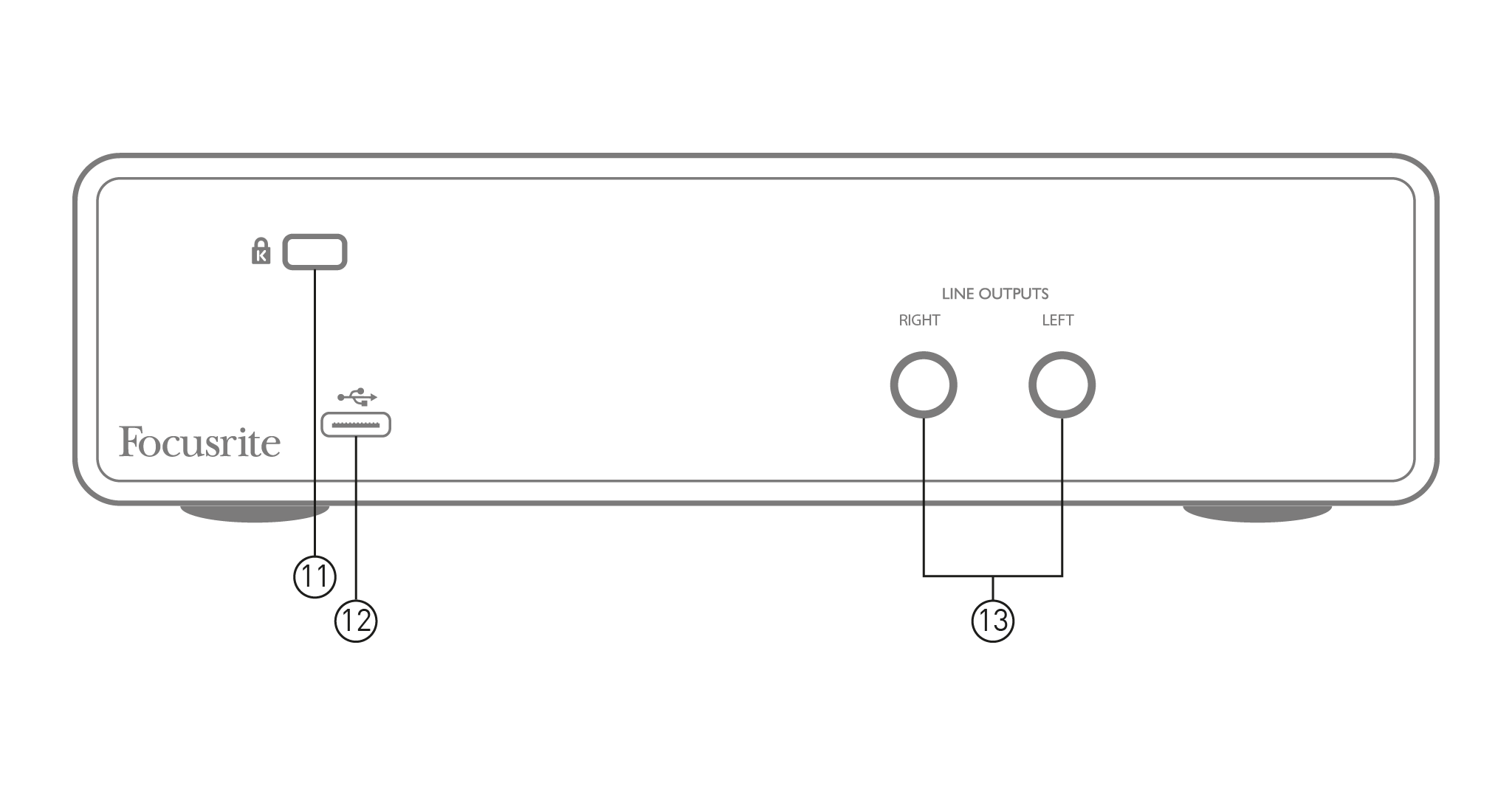

E (Lucchetto di sicurezza Kensington) – proteggi il tuo Scarlett 2i2 3rd Gen a una struttura adatta, se lo si desidera.

USB Porta 2.0 – Connettore di tipo C; collegala al computer con il cavo in dotazione.

USCITE DI LINEA: SINISTRA E GIUSTO – 2 prese jack TRS da ¼” (6,35 mm); livello di uscita +10 dBu (variabile), bilanciato elettronicamente. È possibile utilizzare connettori jack TRS da ¼” (connessione bilanciata) o TS (connessione sbilanciata).
