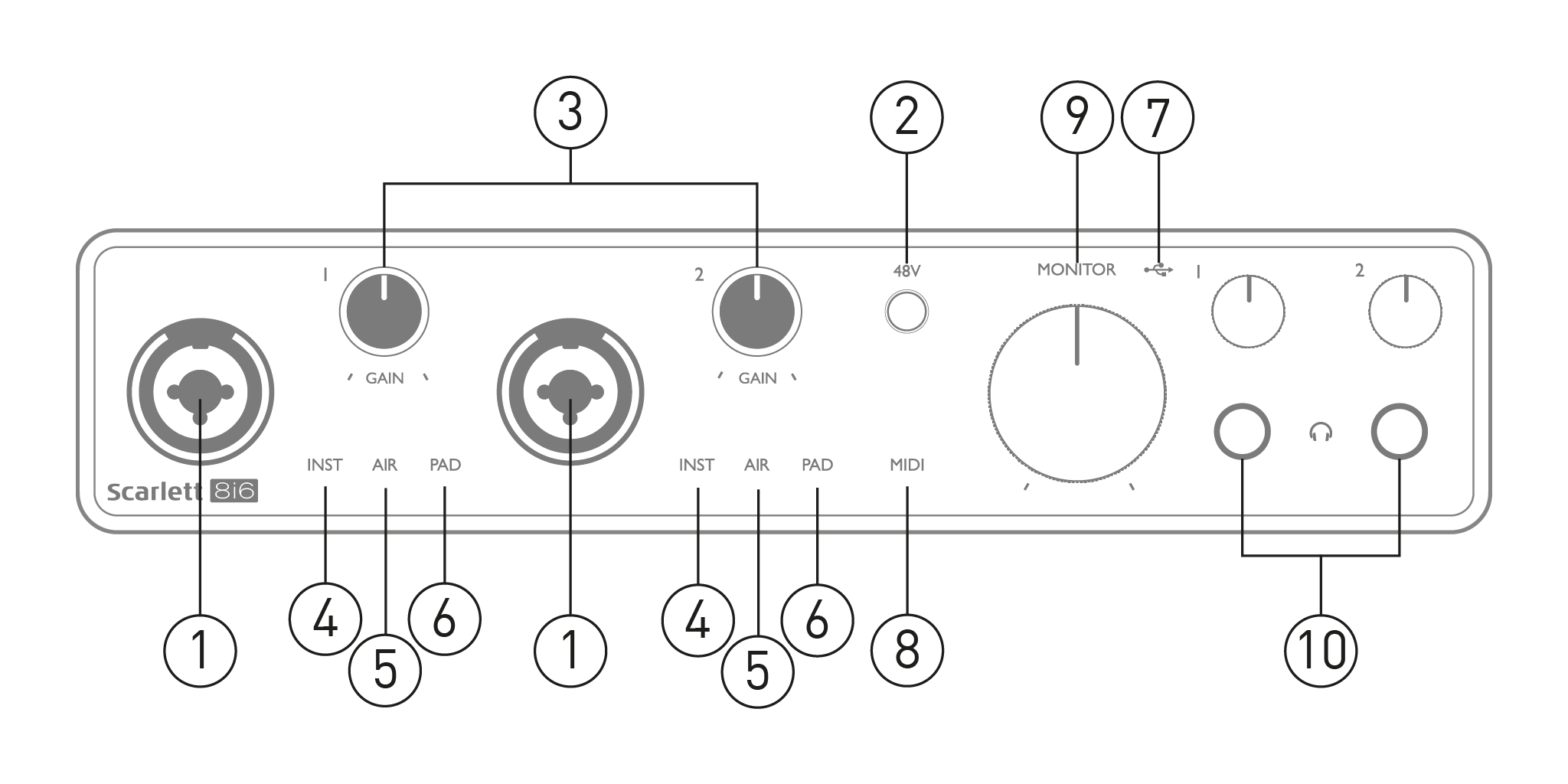

Ingressi 1 e 2 – Prese di ingresso "Combo": collega microfoni, strumenti (ad esempio, chitarra) o segnali di livello di linea qui. Le prese Combo accettano sia jack XLR che da ¼" (6,35 mm). I microfoni si collegano tramite spine XLR: strumenti e segnali di livello di linea si collegano tramite spine jack da ¼" (6,35 mm) di tipo TS o TRS. Il guadagno del preamplificatore è appropriato per i microfoni quando è inserita una spina XLR e per segnali di livello più alto quando è inserita una spina jack. Non collegare nulla di diverso da un microfono, ad esempio l'uscita di un modulo audio o di un'unità FX, tramite una spina XLR, poiché il livello del segnale sovraccaricherebbe il preamplificatore, causando distorsione. Se l'alimentazione phantom è abilitata, potresti danneggiare la tua attrezzatura.
-
48V – premere per abilitare l'alimentazione phantom a 48 V sui contatti XLR (ingressi microfonici) dei connettori Combo. 48V l'indicatore si illumina di rosso quando è selezionata l'alimentazione phantom.
-
GUADAGNA 1 E GUADAGNA 2 - regola il guadagno di ingresso per i segnali rispettivamente sugli ingressi 1 e 2. I controlli del guadagno hanno 'anelli' LED tricolore per confermare il livello del segnale: il verde indica un livello di ingresso di almeno -24 dBFS (vale a dire, 'segnale presente'), l'anello diventa ambra a -6 dBFS per indicare che il segnale è prossimo al clipping e rosso a 0 dBFS (clipping digitale).
-
ISTRUZIONE – il tipo di ingresso per il jack sugli ingressi 1 e 2 può essere selezionato in Focusrite Control. I LED rossi si accendono quando è selezionato INST. Con INST selezionato, la gamma di guadagno e l'impedenza di ingresso vengono modificate (relativamente a LINE) e l'ingresso viene reso sbilanciato. Ciò lo ottimizza per la connessione diretta di strumenti (tramite una spina jack a 2 poli (TS)). Quando INST è disattivato, gli ingressi sono adatti per la connessione di segnali di livello di linea. I segnali di livello di linea possono essere collegati in forma bilanciata tramite un jack a 3 poli (TRS) o sbilanciati tramite un jack a 2 poli (TS).
-
ARIA – due LED gialli che indicano la selezione della modalità AIR per gli ingressi 1 e 2. La modalità AIR, selezionata da Focusrite Control, modifica la risposta in frequenza dello stadio di ingresso per modellare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore.
-
TAMPONE – due LED verdi; si illuminano quando PAD è selezionato da Focusrite Control per gli ingressi 1 e 2. PAD riduce di 10 dB il livello del segnale inviato alla DAW; utilizzare quando la sorgente di ingresso ha un livello particolarmente alto.
-
LED USB: un LED verde si illumina quando la Scarlett è collegata e riconosciuta dal computer.
-
Midi-Film LED – LED verde, si illumina quando i dati MIDI vengono ricevuti Ingresso MIDI porta.
-
MONITOR – controllo del livello di uscita del monitor principale – è un controllo analogico e regola il livello sulle uscite 1 e 2 sul pannello posteriore.
-
- Collegare una o due paia di cuffie stereo alle due prese jack TRS da ¼” (6,25 mm) sotto i controlli del volume delle cuffie. Le uscite delle cuffie trasportano sempre i segnali indirizzati alle uscite analogiche 1 e 2 e 3 e 4 rispettivamente (come coppie stereo) in Focusrite Control.
-

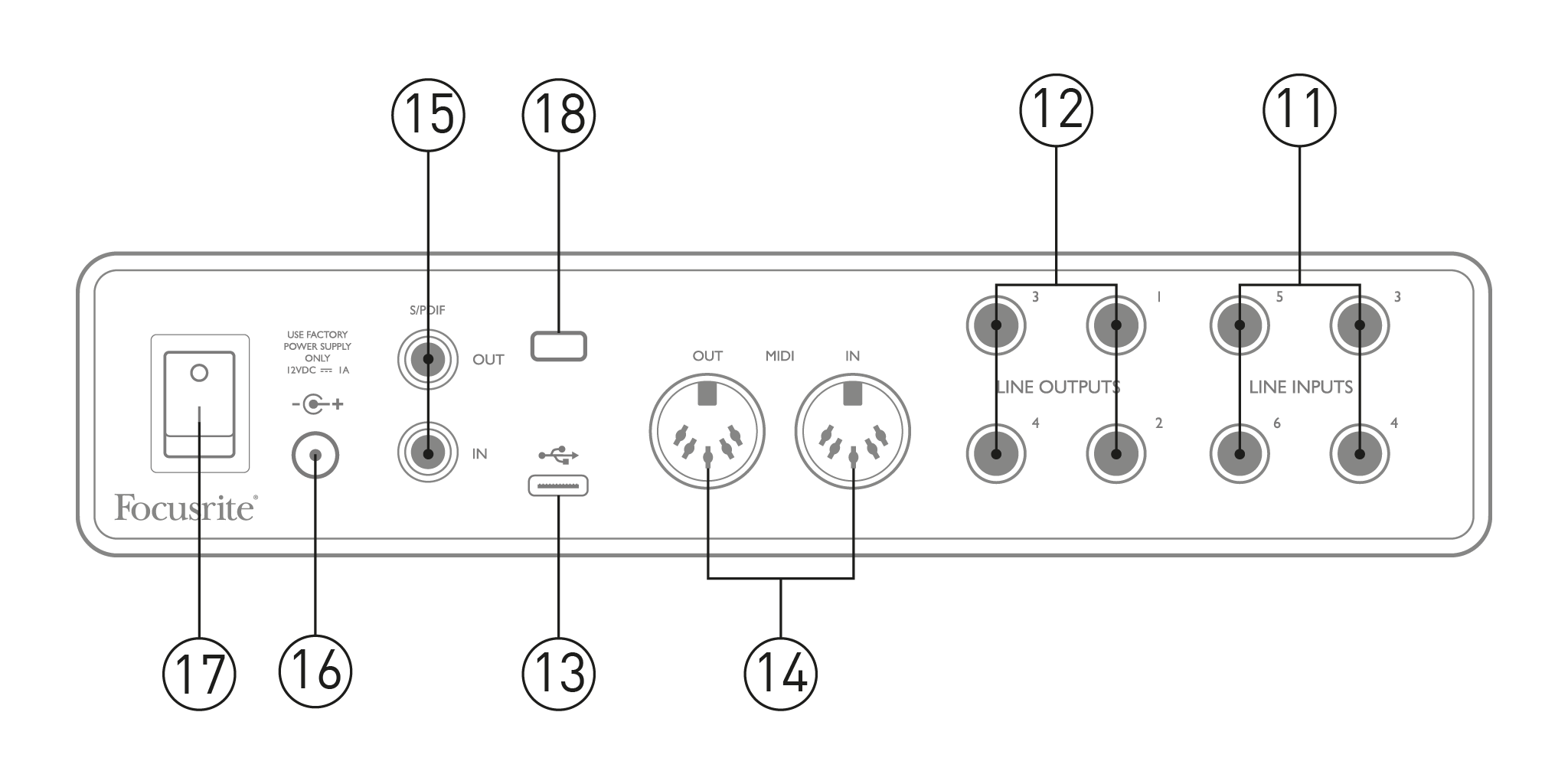

INGRESSI DI LINEA 3 A 6 – quattro ingressi di linea analogici bilanciati su prese jack da ¼” (6,35 mm). Collega qui ulteriori sorgenti di livello di linea, utilizzando spine jack da ¼” TRS (bilanciate) o TS (sbilanciate).
-
USCITE DI LINEA 1 A 4 – quattro uscite di linea analogiche bilanciate su prese jack da ¼” (6,35 mm); utilizzare jack TRS per una connessione bilanciata o jack TS per una non bilanciata. Le uscite 1 e 2 saranno normalmente utilizzate per pilotare il sistema di monitoraggio primario, sebbene i segnali disponibili su una qualsiasi di queste uscite possano essere definiti in Focusrite Control. Le uscite 3 e 4 possono essere utilizzate per pilotare altoparlanti alternativi (ad esempio, midfield, nearfield, ecc.) o per pilotare processori FX esterni.
-
-
Ingresso MIDI E Uscita MIDI – prese DIN standard a 5 pin per il collegamento di apparecchiature MIDI esterne. Scarlett 8i6 3rd Gen Funziona come un'interfaccia MIDI, consentendo la distribuzione dei dati MIDI da/verso il computer ad altri dispositivi MIDI.
-
Ingresso SPDIF E FUORI – due prese phono (RCA) che trasportano segnali audio digitali a due canali in entrata o in uscita Scarlett 8i6 3rd Gen in formato S/PDIF. Questi sono gli ingressi 7 e 8 e le uscite 5 e 6 da/verso l'unità. Come tutti gli altri ingressi e uscite, i segnali su questi connettori possono essere instradati in Focusrite Control.
-
Ingresso alimentazione CC esterna – il Scarlett 8i6 3rd Gen è alimentato dall'adattatore CA (PSU) in dotazione, con potenza nominale di 12 V CC e 1 A; la polarità del connettore coassiale è positiva (+12 V) sul pin centrale. Notare che Scarlett 8i6 3rd Gen non può essere alimentato tramite la porta USB del computer host.
-
Interruttore di accensione/spegnimento.
-
E (Lucchetto di sicurezza Kensington) – proteggi il tuo Scarlett 8i6 3rd Gen a una struttura adatta, se lo si desidera.
Tuo Scarlett 8i6 3rd Gen dovrebbe essere alimentato da un adattatore di rete esterno da 12 V CC, 1 A. Un adattatore adatto è fornito con l'unità.
Importante
Ti consigliamo di utilizzare solo l'adattatore di rete in dotazione. Il mancato utilizzo di questo adattatore potrebbe danneggiare in modo permanente l'unità.
Tipi di porte USB: IL Scarlett 8i6 3rd Gen ha una singola porta USB 2.0 di tipo C (sul pannello posteriore). Una volta completata l'installazione del software, collegare il Scarlett 8i6 3rd Gen al computer; se il computer ha una porta USB di tipo A, utilizzare il cavo USB di tipo A-tipo C fornito con l'unità. Se il computer ha una porta USB di tipo C, procurarsi un cavo di tipo C-tipo C da un fornitore di computer.
Standard USB: Nota che poiché il Scarlett 8i6 3rd Gen è un dispositivo USB 2.0, la connessione USB richiede una porta USB 2.0 compatibile sul tuo computer. Non funzionerà con porte USB 1.0/1.1: tuttavia, una porta USB 3.0 supporterà un dispositivo USB 2.0.
Una volta collegato il cavo USB, accendere l'interruttore Scarlett 8i6 3rd Gen con l'interruttore di alimentazione sul pannello posteriore.
IL Scarlett 8i6 3rd Gen è compatibile con qualsiasi DAW basato su Windows che supporti ASIO o WDM o qualsiasi DAW basato su Mac che utilizzi Core Audio. Dopo aver seguito la procedura Getting Started, puoi iniziare a utilizzare il tuo Scarlett 8i6 3rd Gen con la DAW di tua scelta.
Nota: la tua DAW potrebbe non selezionare automaticamente Scarlett 8i6 3rd Gen come dispositivo I/O predefinito. Devi selezionare manualmente Interfaccia USB ASIO Focusrite come driver sulla tua DAW Configurazione audio* pagina. Consulta la documentazione della tua DAW (o i file di Help) se non sei sicuro di dove selezionare il driver ASIO/Core Audio. L'esempio seguente mostra la configurazione corretta in Ableton Live Lite Preferenze pannello (è mostrata la versione Windows).
*Nome tipico. La terminologia può variare tra le DAW.
Una volta il Scarlett 8i6 3rd Gen è impostato come Dispositivo audio preferito* nella tua DAW, tutti gli ingressi e le uscite appaiono nelle preferenze Audio I/O della tua DAW. A seconda della tua DAW, potresti dover abilitare determinati ingressi o uscite prima dell'uso.
I due esempi seguenti mostrano due ingressi e due uscite abilitati nelle pagine Input e Output Config di Ableton Live.
|
|
|
*Nome tipico. La terminologia può variare tra le DAW.
Due ingressi aggiuntivi, ingressi 9/10 sono elencati nella pagina Input Config delle preferenze I/O della tua DAW. Si tratta di ingressi virtuali "loopback" all'interno del software, non ingressi fisici aggiuntivi. Puoi usare Loopback per registrare tracce DAW da sorgenti all'interno del tuo computer, ad esempio da un browser web. Focusrite Control include un Ritorno indietro 1-2 scheda mix, dove puoi scegliere quali ingressi registrare.
Per informazioni dettagliate su come utilizzare gli ingressi loopback, consultare la Guida utente di Focusrite Control.
IL Scarlett 8i6 3rd Gen è una scelta eccellente per diverse applicazioni di registrazione e monitoraggio. Alcune configurazioni tipiche sono illustrate di seguito.

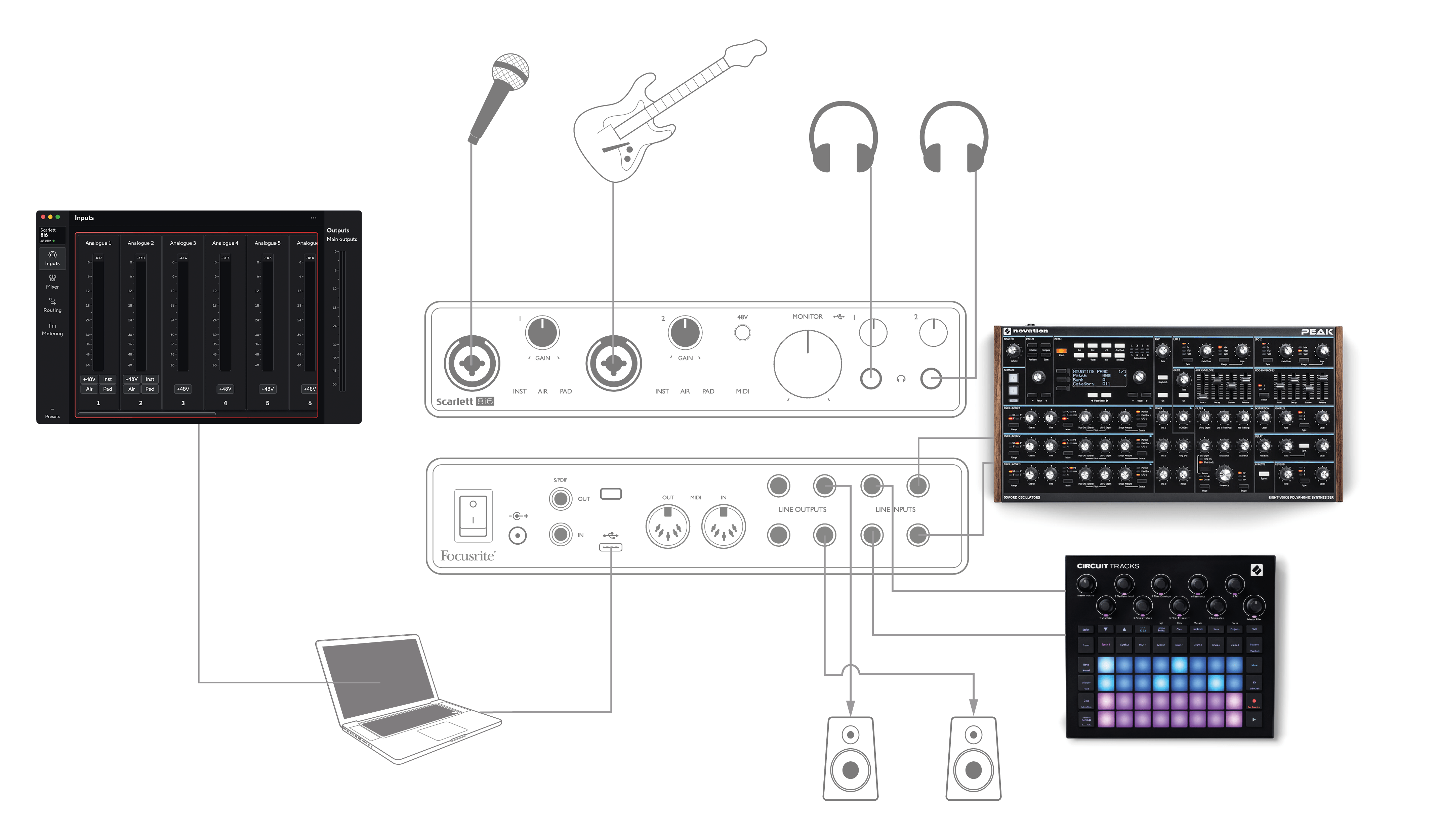

Questa configurazione mostra una configurazione per registrare un cantante e un chitarrista insieme a una tastiera e una drum machine usando un software DAW su Mac o PC. Gli ingressi 1 e 2 sono usati rispettivamente per la voce e la chitarra, gli ingressi 3 e 4 ricevono l'uscita stereo della tastiera e gli ingressi 5 e 6 sono usati per la drum machine.
Ogni sorgente verrà registrata su una traccia separata (o coppia stereo di tracce) della DAW. Durante la registrazione, un mix degli strumenti e del cantante, più la riproduzione di qualsiasi traccia già registrata nella DAW, può essere monitorato sulle cuffie. In alternativa, è possibile utilizzare degli altoparlanti se il microfono vocale si trova in una stanza separata. Il mix stesso è impostato in Focusrite Control.
Le prese di ingresso del pannello frontale sono di tipo XLR Combo, che accettano un connettore XLR maschio (ne avrai uno all'estremità del cavo del microfono) o una spina jack da ¼” (6,35 mm). Notare il Scarlett 8i6 3rd Gen non ha un interruttore "Mic/line" - lo stadio di preamplificazione Focusrite è automaticamente configurato per un microfono quando si collega un XLR all'ingresso e per una linea o uno strumento quando si collega un jack. Seleziona ISTRUZIONE in Focusrite Control (su Impostazioni di input pagina) se si collega uno strumento musicale, ad esempio una chitarra, tramite un normale jack per chitarra a 2 poli. ISTRUZIONE dovrebbe essere spento se si collega una sorgente di livello di linea, come l'uscita bilanciata di un mixer audio esterno, tramite un jack a 3 poli (TRS).
Nota
Il connettore Combo accetta entrambi i tipi di jack.
Se si utilizza un microfono a condensatore, premere il tasto 48V pulsante per fornire alimentazione phantom al microfono. La maggior parte dei microfoni moderni di altri tipi, ad esempio dinamici o a nastro, non saranno danneggiati dall'applicazione involontaria di alimentazione phantom, ma tieni presente che alcuni microfoni più vecchi potrebbero esserlo; se hai dubbi, controlla le specifiche del tuo microfono per assicurarti che sia sicuro da usare.
Canali di ingresso 1 e 2 del Scarlett 8i6 3rd Gen ognuno ha una funzione PAD: quando selezionato da Focusrite Control (TAMPONE si illumina di verde quando è attivo), il livello del segnale inviato alla tua DAW viene ridotto di 10 dB. Lo troverai utile se il livello di uscita della tua sorgente è particolarmente "caldo", quando potresti notare un clipping o l'alone del guadagno che diventa rosso, anche al guadagno minimo.
Spesso sentirai usare il termine "latenza" in relazione ai sistemi audio digitali. Nel caso della semplice applicazione di registrazione DAW descritta sopra, la latenza sarà il tempo necessario ai segnali di input per passare attraverso il computer e il software audio e tornare indietro tramite l'interfaccia audio.
Sebbene non sia un problema per la maggior parte delle situazioni di registrazione semplici, in alcune circostanze la latenza può essere un problema per un esecutore che desidera registrare monitorando i propri segnali di input. Questo potrebbe essere il caso se hai bisogno di aumentare le dimensioni del buffer di registrazione della tua DAW, il che potrebbe essere necessario quando registri sovraincisioni su un progetto particolarmente grande utilizzando molte tracce DAW, strumenti software e plugin FX.
Sintomi comuni di un'impostazione del buffer troppo bassa potrebbero essere audio glitch (clic e pop) o un carico CPU particolarmente elevato all'interno della tua DAW (la maggior parte delle DAW ha letture CPU). Se riscontri questo problema su un Mac, puoi aumentare la dimensione del buffer dalla DAW stessa. Su Windows, molto probabilmente dovrai modificarla dal pannello di controllo ASIO, a cui di solito puoi accedere dalle preferenze di configurazione della tua DAW*.
IL Scarlett 8i6 3rd Gen, con Focusrite Control, consente il monitoraggio a latenza zero, che supera questo problema. È possibile instradare i segnali di ingresso direttamente al Scarlett 8i6 3rd Genuscite cuffie e di linea. Ciò consente ai musicisti di ascoltare se stessi con una latenza ultra-bassa, ovvero in "tempo reale", insieme alla riproduzione del computer. I segnali di ingresso al computer non sono in alcun modo influenzati da questa impostazione. Tuttavia, si noti che tutti gli effetti aggiunti agli strumenti dal vivo dai plug-in software non saranno udibili nelle cuffie, sebbene gli effetti saranno comunque presenti nella registrazione.
Quando monitorate i vostri input tramite Focusrite Control, assicuratevi che il vostro software DAW non sia impostato per instradare alcun input (ciò che state attualmente registrando) verso alcuna uscita. In tal caso, i musicisti si sentiranno "due volte", con un segnale udibilmente ritardato come eco.
* Nome tipico. La terminologia può variare tra le DAW.
IL Scarlett 8i6 3rd Gen consente la facile integrazione di processori o effetti outboard esterni. Un buon esempio è l'inclusione di un compressore stereo outboard in un setup di registrazione simile a quello descritto sopra.

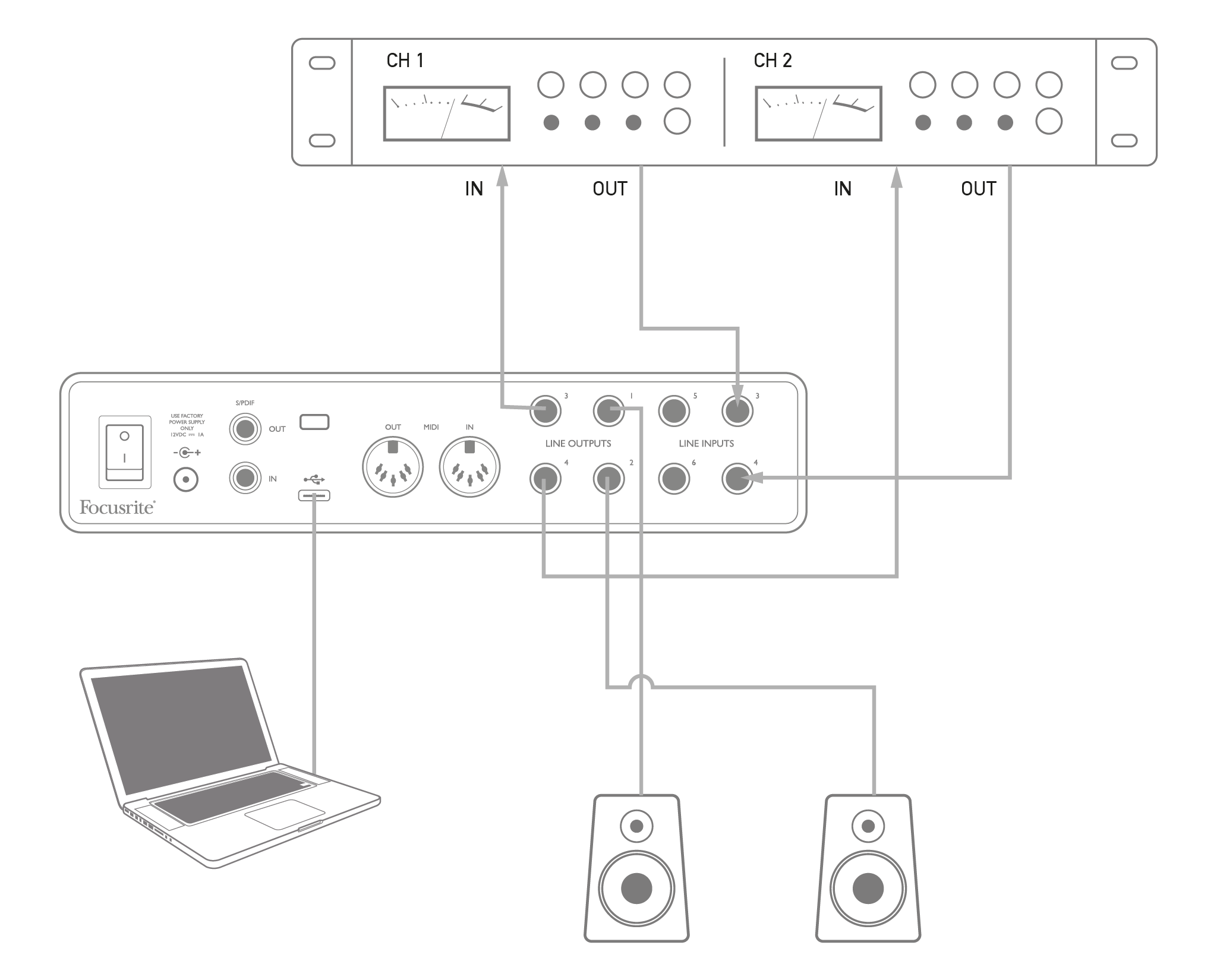

Collega le uscite di linea 3 e 4 agli ingressi del compressore e le uscite del compressore agli ingressi di linea 3 e 4, come mostrato di seguito. Puoi quindi indirizzare i canali dalla tua DAW alle uscite 3/4. In Focusrite Control, indirizza Software Playback 3/4 alle uscite di linea 3/4 e il segnale verrà inviato al compressore. Abbiamo omesso le connessioni del pannello frontale in questo esempio per chiarezza.
Se necessario o per ottenere effetti creativi, è possibile utilizzare Focusrite Control o il software DAW per regolare i livelli da e verso il processore esterno.
IL Scarlett 8i6 3rd Gen ha la capacità di memorizzare una configurazione di mix definita in Focusrite Control all'interno dell'hardware. Questa funzione consente di configurarlo, ad esempio come sub-mixer sul palco, utilizzando il computer e di caricare la configurazione sul dispositivo stesso. Quindi è possibile utilizzare Scarlett 8i6 3rd Gen come mixer, come parte della tua attrezzatura, per controllare il mix complessivo di più strumenti.

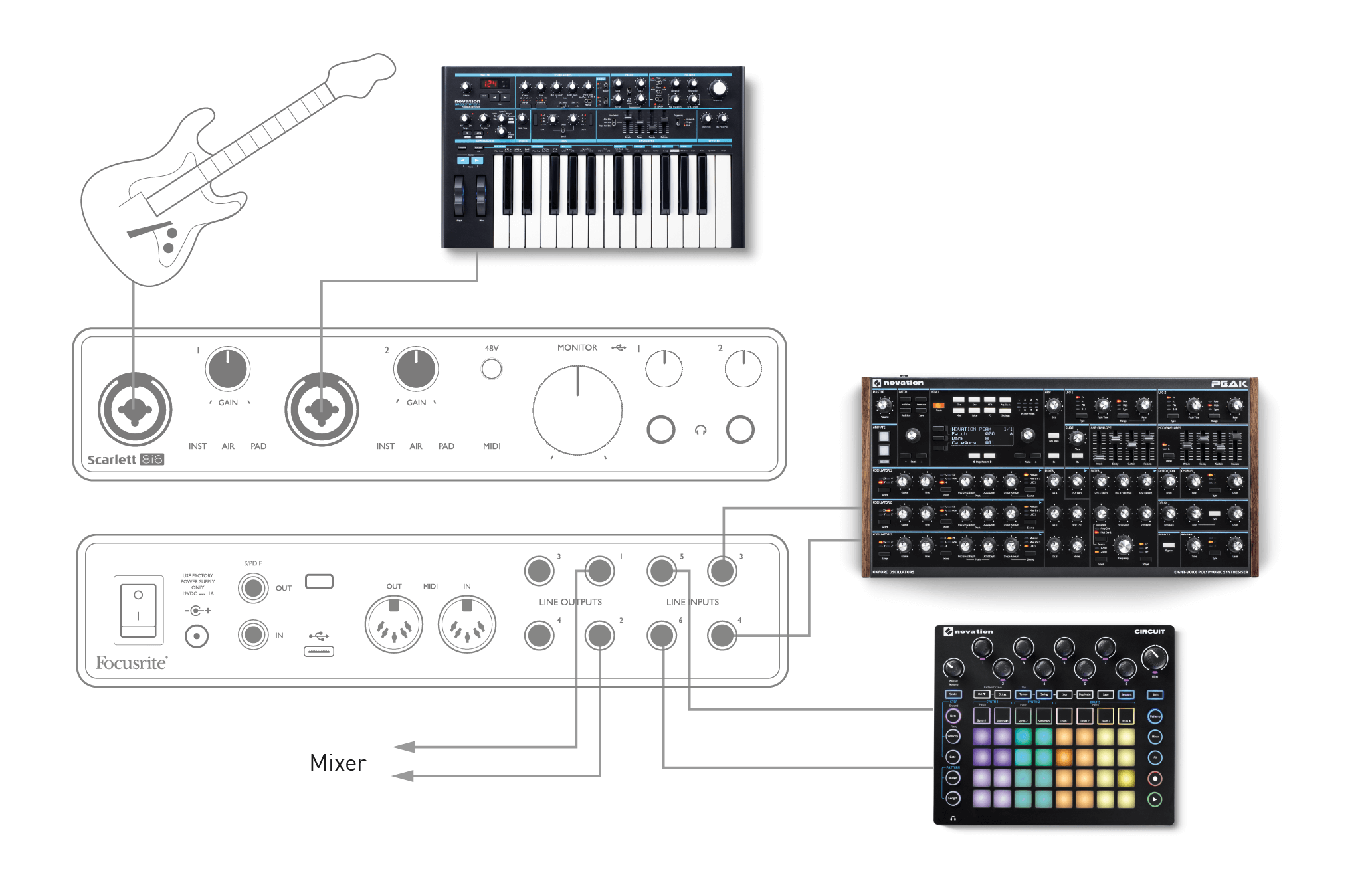

Nell'esempio mostrato, una chitarra, dei sintetizzatori stereo e mono e una groovebox sono collegati ai sei ingressi analogici del Scarlett 8i6 3rd Gen; Le uscite 1 e 2 vanno al sistema PA principale. È possibile impostare un mix approssimativo in Focusrite Control e regolare i livelli delle due sorgenti mono rispetto a quelle stereo dal pannello frontale.
Utilizzando le connessioni digitali sul Scarlett 8i6 3rd Gen Terza generazione, S/PDIF, può essere utilizzato come preamplificatore autonomo a due canali.
È possibile collegare due sorgenti di ingresso a uno qualsiasi degli ingressi sulla Scarlett (microfono, linea o inst) e utilizzando Focusrite Control è possibile indirizzare gli ingressi analogici direttamente alle uscite S/PDIF. Quindi è possibile collegare l'uscita S/PDIF all'ingresso S/PDIF su un'altra interfaccia per espandere il numero di canali di quell'interfaccia, ad esempio un secondo Scarlett 8i6 3rd Geno un'interfaccia più grande come una Scarlett 18i20.
