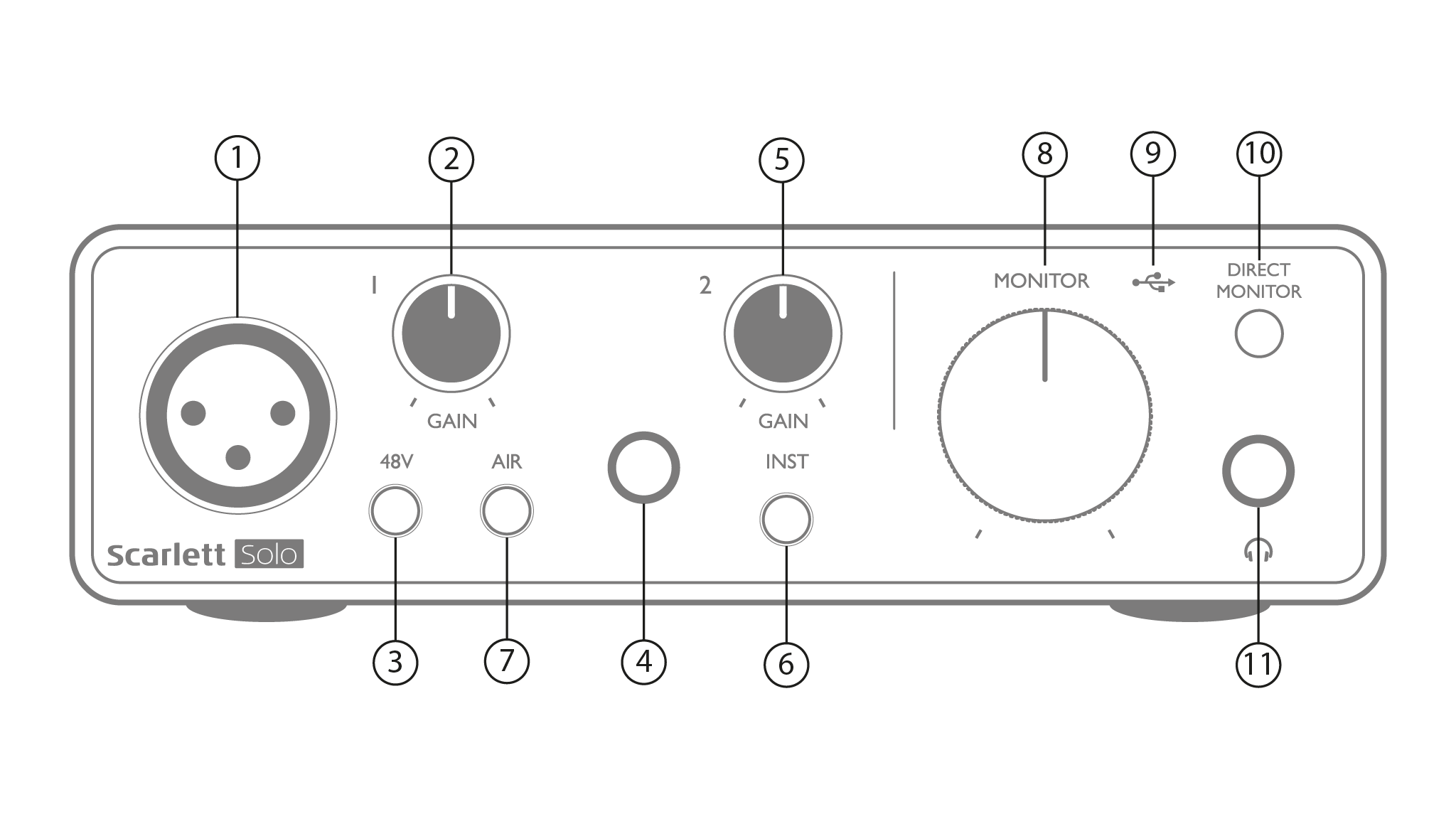

Il pannello frontale comprende i connettori di ingresso per i segnali microfono e linea/strumento, nonché i controlli di guadagno e monitoraggio in ingresso.
-
Ingresso 1 – ingresso bilanciato elettronicamente tramite presa XLR a 3 pin per microfoni.
-
GUADAGNA 1 – regola il guadagno per il segnale del microfono all'ingresso 1. I controlli del guadagno hanno 'anelli' LED tricolore per confermare il livello del segnale: il verde indica un livello di ingresso di almeno -24 dBFS (vale a dire, 'segnale presente'), l'anello diventa ambra a -6 dBFS per indicare che il segnale è prossimo al clipping e rosso a 0 dBFS (clipping digitale).
-
48V – interruttore di alimentazione phantom per ingresso microfono: abilita l'alimentazione phantom a 48 V sulla presa XLR.
-
Ingresso 2 – Presa jack TRS da ¼” per collegare sia strumenti (jack TS sbilanciato) sia sorgenti mono a livello di linea (bilanciate).
-
GUADAGNA 2 – regola il guadagno per il segnale di linea/strumento all'ingresso 2. Il controllo del guadagno ha un anello LED tricolore come [2].
-
ISTRUZIONE/LINEA – Interruttore livello strumento/linea per Input 2 – commuta il guadagno per adattarlo ai segnali di livello strumento o linea. 'INST' si illumina di rosso quando è selezionata la modalità Strumento. Nota che la modalità INST può essere selezionata anche da Focusrite Control.
-
ARIA – interruttore che abilita la modalità AIR per l'ingresso microfonico. AIR modifica la risposta in frequenza dello stadio di ingresso per modellare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore. 'AIR' si illumina di giallo quando la modalità è selezionata. Nota che AIR può anche essere selezionato da Focusrite Control.
-
MONITOR – controllo del livello di uscita del monitor principale: imposta il livello di uscita sulle uscite del pannello posteriore e sull'uscita cuffie del pannello frontale.
-
LED USB: un LED verde si illumina quando Scarlett è connessa e riconosciuta dal computer.
-
MONITORAGGIO DIRETTO – seleziona il monitoraggio dei segnali di ingresso (miscelati con l'uscita DAW) direttamente dagli ingressi (ON) o tramite la DAW (OFF).
-

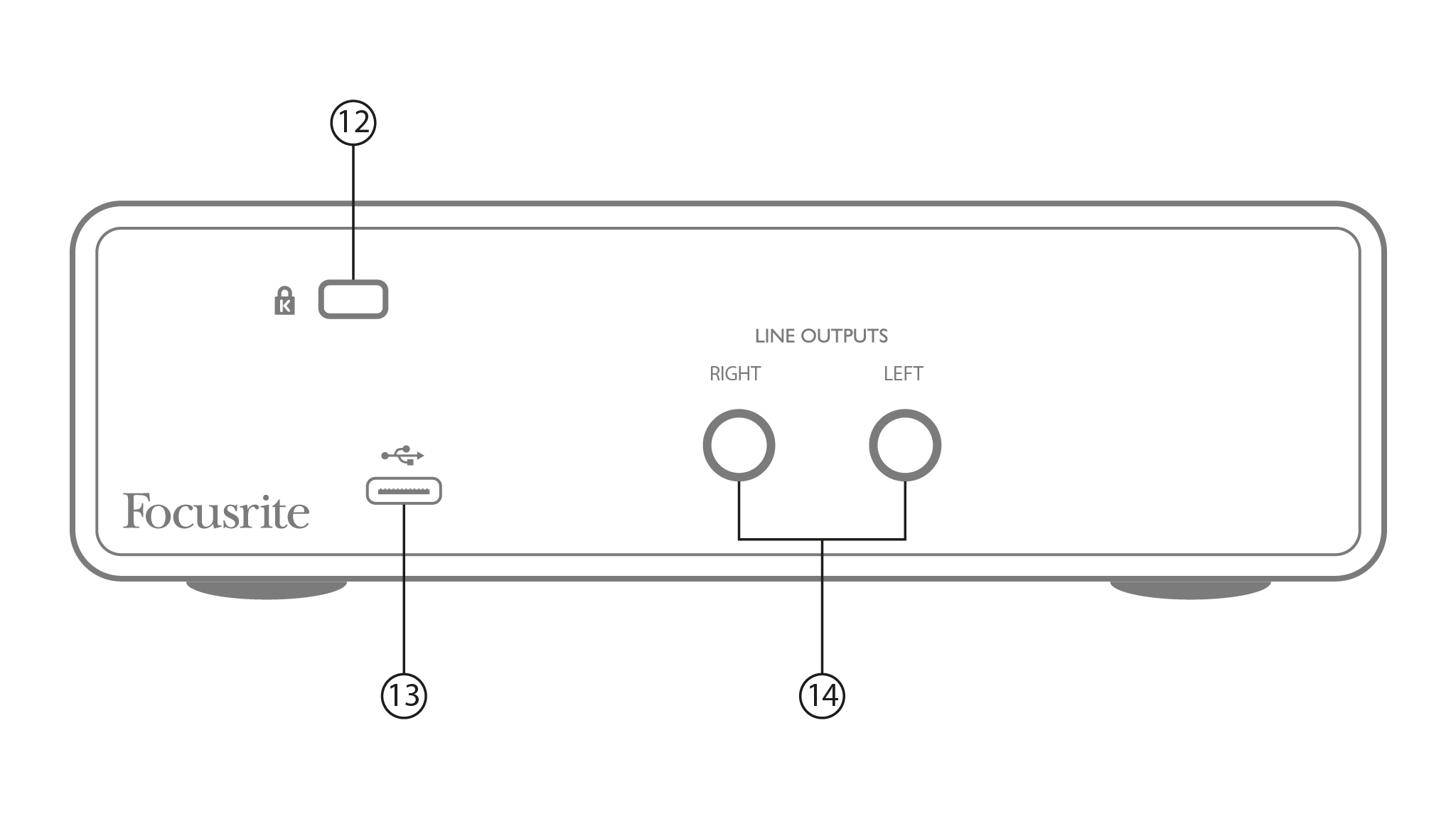

– Jack di uscita TRS da ¼”. Se le cuffie hanno una spina jack TRS da ¼”, collegale direttamente; se hanno una “mini jack” TRS da 3,5 mm, usa un adattatore TRS da ¼” a jack da 3,5 mm. Nota che è probabile che le cuffie dotate di spine TRRS a 4 poli non funzionino correttamente.
-
E (Lucchetto di sicurezza Kensington) – proteggi il tuo Scarlett Solo 3rd Gen a una struttura adatta, se lo si desidera.
-
-
USCITE DI LINEA: SINISTRA E GIUSTO – 2 prese jack TRS da ¼” (6,35 mm); livello di uscita +10 dBu (variabile), bilanciato elettronicamente. È possibile utilizzare spine jack TRS (collegamento bilanciato) o TS (collegamento non bilanciato) da ¼”.
