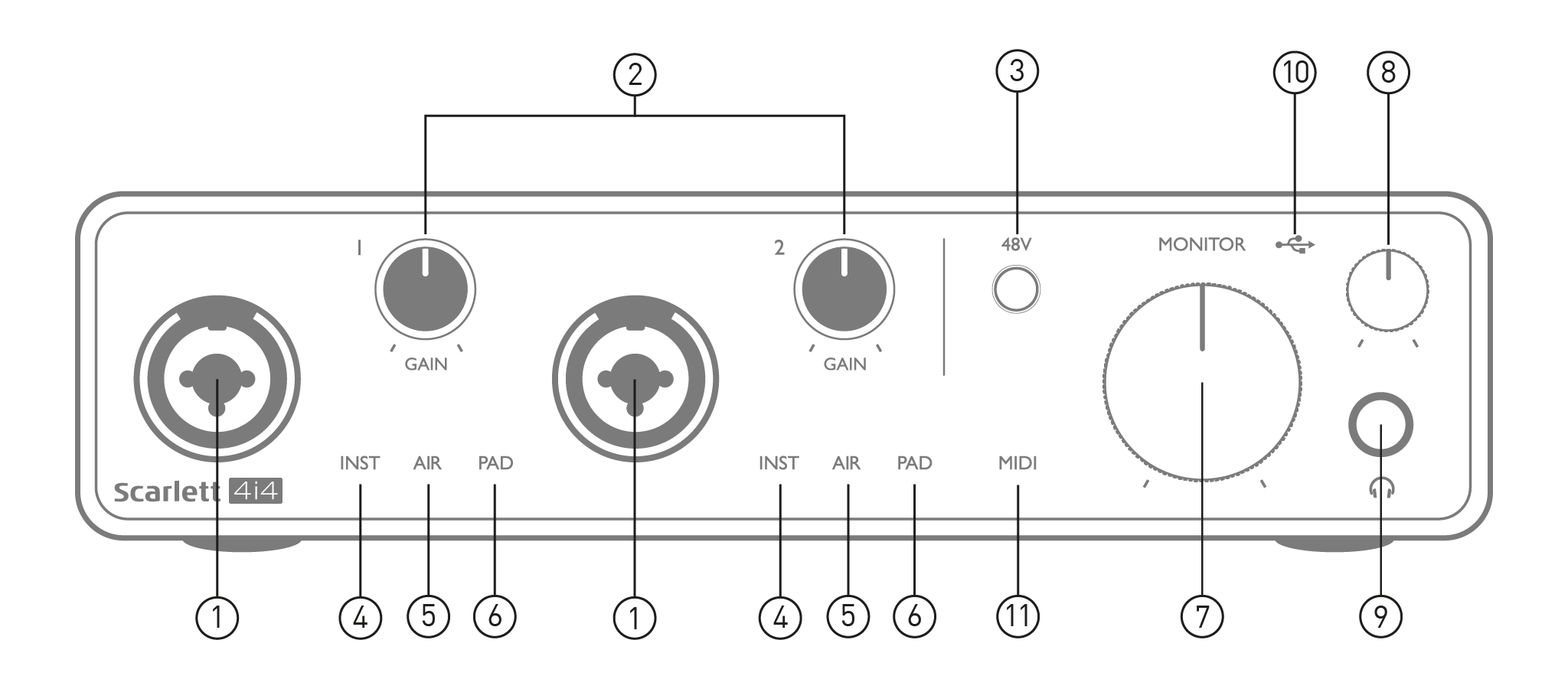

Il pannello frontale include i connettori di ingresso per segnali microfonici, di linea e di strumento, nonché i controlli di guadagno e monitoraggio dell'ingresso.
-
Ingressi 1 e 2 – Prese di ingresso “Combo” – collegare qui microfoni, strumenti (ad esempio, chitarra) o segnali a livello di linea. Le prese combo accettano sia connettori XLR che jack da ¼” (6,35 mm). I microfoni si collegano tramite connettori XLR; gli strumenti e i segnali a livello di linea devono essere collegati tramite jack da ¼” (6,35 mm) di tipo TS o TRS. Il guadagno del preamplificatore è adeguato per i microfoni quando si inserisce un connettore XLR e per segnali di livello più elevato quando si inserisce un connettore jack. Non collegare nulla di diverso da un microfono, ad esempio l'uscita di un modulo sonoro o di un'unità effetti, tramite un connettore XLR, poiché il livello del segnale sovraccaricherà il preamplificatore, causando distorsione; inoltre, se l'alimentazione phantom è abilitata, si potrebbero danneggiare le apparecchiature.
-
GUADAGNA 1 E GUADAGNA 2 – Regolare il guadagno del preamplificatore per i segnali sugli ingressi 1 e 2 rispettivamente. I controlli di guadagno sono dotati di anelli LED tricolore per confermare il livello del segnale: il verde indica un livello di ingresso di almeno -24 dBFS (ovvero, "segnale presente"), l'anello diventa ambra a -6 dBFS per indicare che il segnale è prossimo al clipping e rosso a 0 dBFS (clipping digitale).
-
48V – Interruttore di alimentazione phantom per gli ingressi microfonici: abilita l'alimentazione phantom a 48 V sui contatti XLR di entrambi i connettori Combo.
-
INST – due LED rossi; si illuminano quando la modalità Strumento è selezionata per gli ingressi 1 o 2 da Focusrite Control; il guadagno viene impostato in base ai segnali dello strumento. Quando INST è disattivato, l'ingresso jack da ¼” è configurato per accettare un segnale a livello di linea, ad esempio da una tastiera, un modulo sintetizzatore o un'unità effetti.
-
ARIA – due LED gialli che indicano la selezione della modalità AIR per gli ingressi 1 e 2. La modalità AIR, attivabile in Focusrite Control, modifica la risposta in frequenza dello stadio di ingresso per emulare i classici preamplificatori microfonici Focusrite ISA basati su trasformatore.
-
PAD – due LED verdi; si illuminano quando PAD è selezionato da Focusrite Control per gli ingressi 1 o
2. Il PAD riduce il livello del segnale in ingresso alla DAW di 10 dB; da utilizzare quando la sorgente di ingresso ha un livello particolarmente elevato.
-
MONITOR – Controllo del volume del monitor principale, imposta il livello solo sulle uscite 1 e 2 del pannello posteriore.
-
Livello cuffie: regola il livello di uscita dell'uscita stereo per cuffie sul pannello frontale.
-
Uscita cuffie - jack di uscita TRS da ¼” – collega qui le tue cuffie stereo.
-
LED USB: un LED verde si illumina quando la Scarlett è collegata e riconosciuta dal computer.
-
MIDI LED – si illumina quando vengono ricevuti dati MIDI INCLUSIVO AUDIO porta.
-

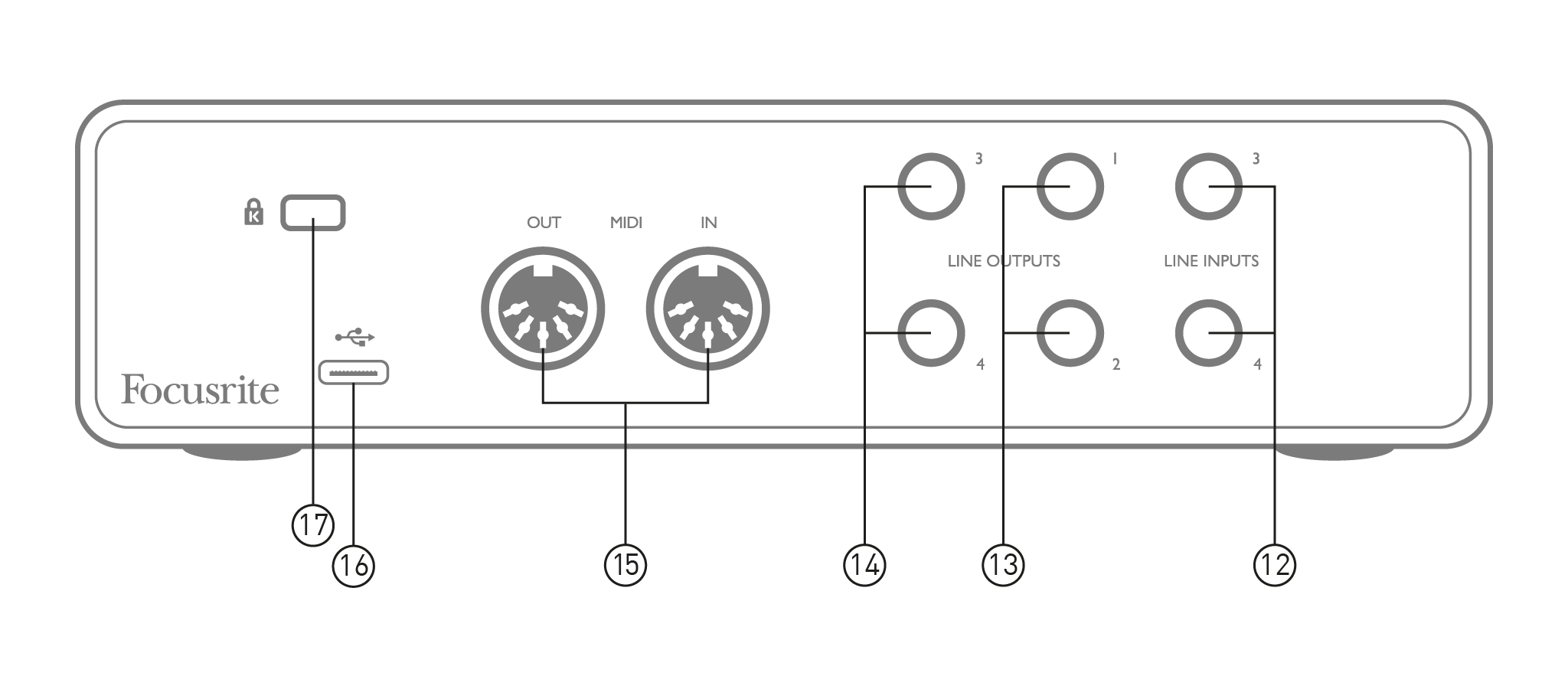

INGRESSI DI LINEA 3 E 4 – 2 jack TRS da ¼”; si tratta di ingressi bilanciati per l'utilizzo con sorgenti aggiuntive a livello di linea, ad esempio una tastiera, un modulo sintetizzatore o un'unità effetti.
-
USCITE DI LINEA 1 E 2 - 2 prese jack TRS da ¼” (6,35 mm), bilanciate elettronicamente. Il livello di queste uscite viene regolato dal pannello frontale MONITOR Controllo, il livello di uscita massimo è di +10 dBu. È possibile utilizzare connettori jack da ¼” TRS (connessione bilanciata) o TS (connessione sbilanciata).
-
USCITE DI LINEA 3 E 4 - 2 prese jack TRS da ¼” (6,35 mm), bilanciate elettronicamente. Il livello di queste uscite può essere regolato tramite Focusrite Control; il livello di uscita massimo è di +10 dBu. È possibile utilizzare connettori jack TRS da ¼” (connessione bilanciata) o TS (connessione sbilanciata).
-
Ingresso MIDI E Uscita MIDI – prese DIN standard a 5 pin per il collegamento di apparecchiature MIDI esterne come tastiere o moduli sonori. Scarlett 4i4 3rd Gen fornisce una comoda interfaccia MIDI con la tua DAW, rendendo superflua la scheda MIDI del computer.
-
-
E (Lucchetto di sicurezza Kensington) – proteggi il tuo Scarlett 4i4 3rd Gen a una struttura adatta, se lo si desidera.
