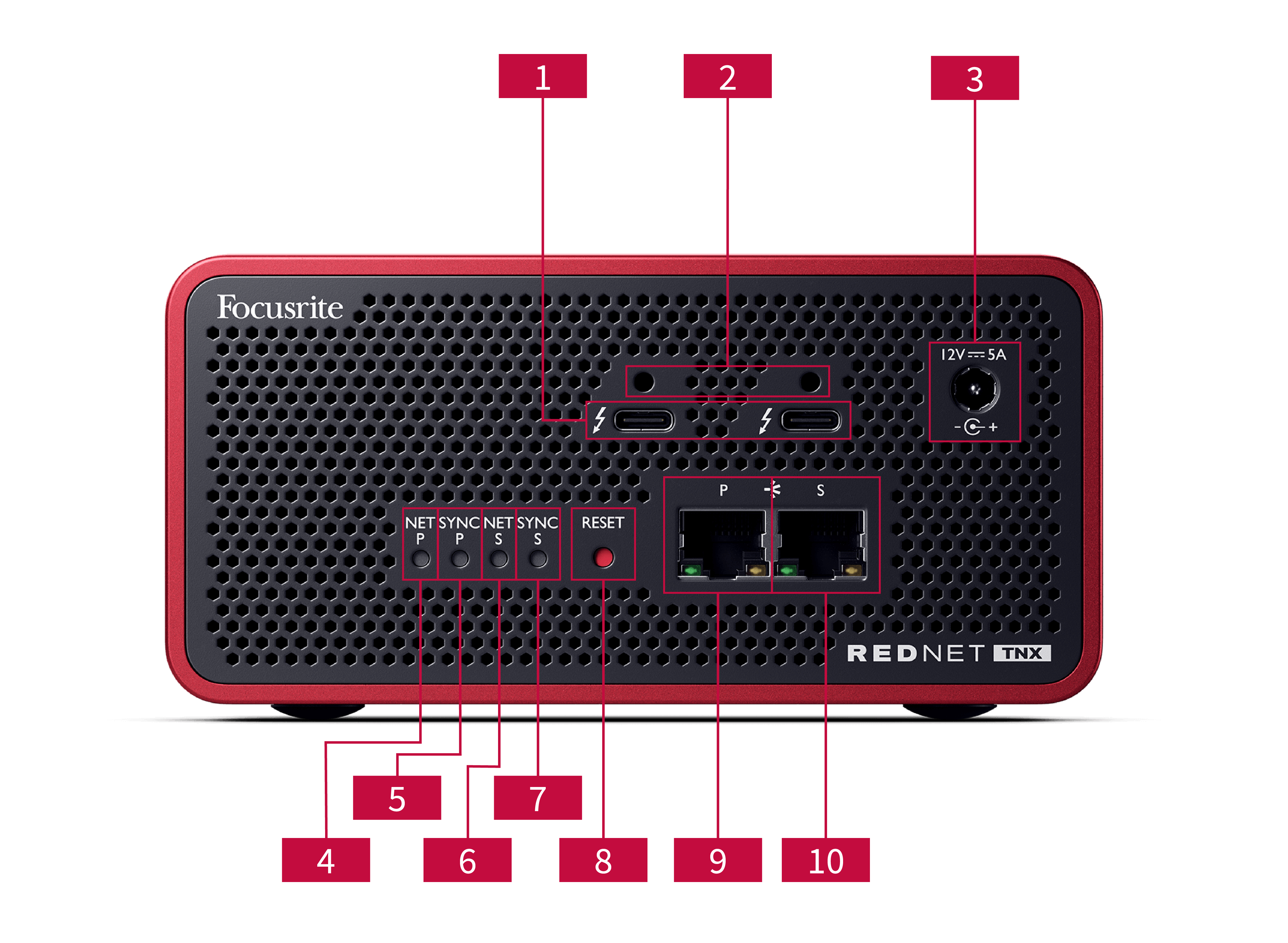

Doppia porta Thunderbolt
Due porte Thunderbolt di tipo C ti consentono di collegare al tuo computer, e di collegare in daisy-chain altre apparecchiature Thunderbolt con erogazione di potenza da 15 W.
-
Porte per clip di fissaggio Sonnet ThunderLok™
Fissa il cavo Thunderbolt a per evitare la disconnessione accidentale del cavo utilizzando la clip di fissaggio opzionale Sonnet ThunderLok™ .
-
Ingresso alimentazione 12 V 5 A
Ingresso CC con connettore di blocco.
-
LED di stato Net P
LED multicolore. Si illumina in modalità commutata o ridondante:
-
Verde (fisso) – Collegamento primario attivo (DHCP)
-
Blu (fisso) – Collegamento primario attivo (IP statico)
-
Spento – Nessuna connessione di rete
-
-
LED di stato Sync P
LED multicolore. Si illumina in modalità commutata o ridondante:
-
Blu (fisso) – Conferma che si tratta di un dispositivo Dante PTP leader ; viene impostato (tramite il controller Dante ) per generare il clock Dante che verrà utilizzato da altre unità.
-
Verde (fisso) – Conferma si tratta di un dispositivo Dante PTP follower ; si sincronizza con il clock incorporato nel flusso di bit Dante in entrata.
-
Rosso (fisso) – Nessuna sincronizzazione PTP.
-
-
LED di stato Net S
LED multicolore:
-
Verde (fisso) – Collegamento secondario attivo (DHCP)
-
Blu (fisso) – Collegamento secondario attivo (IP statico)
-
Spento – Nessuna connessione di rete
-
Viola (fisso) – Indica che è in modalità commutata
-
-
LED di stato Sync S
LED multicolore. Si illumina solo in modalità Ridondante:
-
Blu (fisso) – Conferma che si tratta di un dispositivo Dante PTP leader ; viene impostato (tramite il controller Dante ) per generare il clock Dante che verrà utilizzato da altre unità.
-
Verde (fisso) – Conferma si tratta di un dispositivo Dante PTP follower ; si sincronizza con il clock incorporato nel flusso di bit Dante in entrata.
-
Spento – Nessuna connessione di rete
-
Viola (fisso) – Indica che è in modalità commutata
-
-
Interruttore di reset
Elimina la configurazione corrente (nome, configurazione IP, ecc.). Tienilo premuto per sette secondi per riportare allo stato predefinito con l'impostazione DHCP.
Quando viene premuto, i LED del pannello frontale si illuminano in sequenza a intervalli di un secondo. Tutti i LED lampeggeranno per altri tre secondi, dopodiché si resetta.
-
Porta di rete primaria
Connettore RJ45 per la rete Dante . Usa cavi di rete schermati Cat. 5e o superiori per collegare allo switch di rete Ethernet.
In prossimità di entrambe le prese di rete sono posizionati dei LED che si illuminano per indicare una connessione di rete e un'attività di rete valide.
-
Porta di rete secondaria
Connessione di rete Dante secondaria in cui vengono utilizzati due collegamenti Ethernet indipendenti (modalità ridondante) oppure una porta aggiuntiva su un interruttore di rete integrato sulla rete primaria (modalità commutata). La modalità di funzionamento è impostata tramite Dante Controller.
La rete Dante può essere visualizzata o controllata tramite una delle porte.

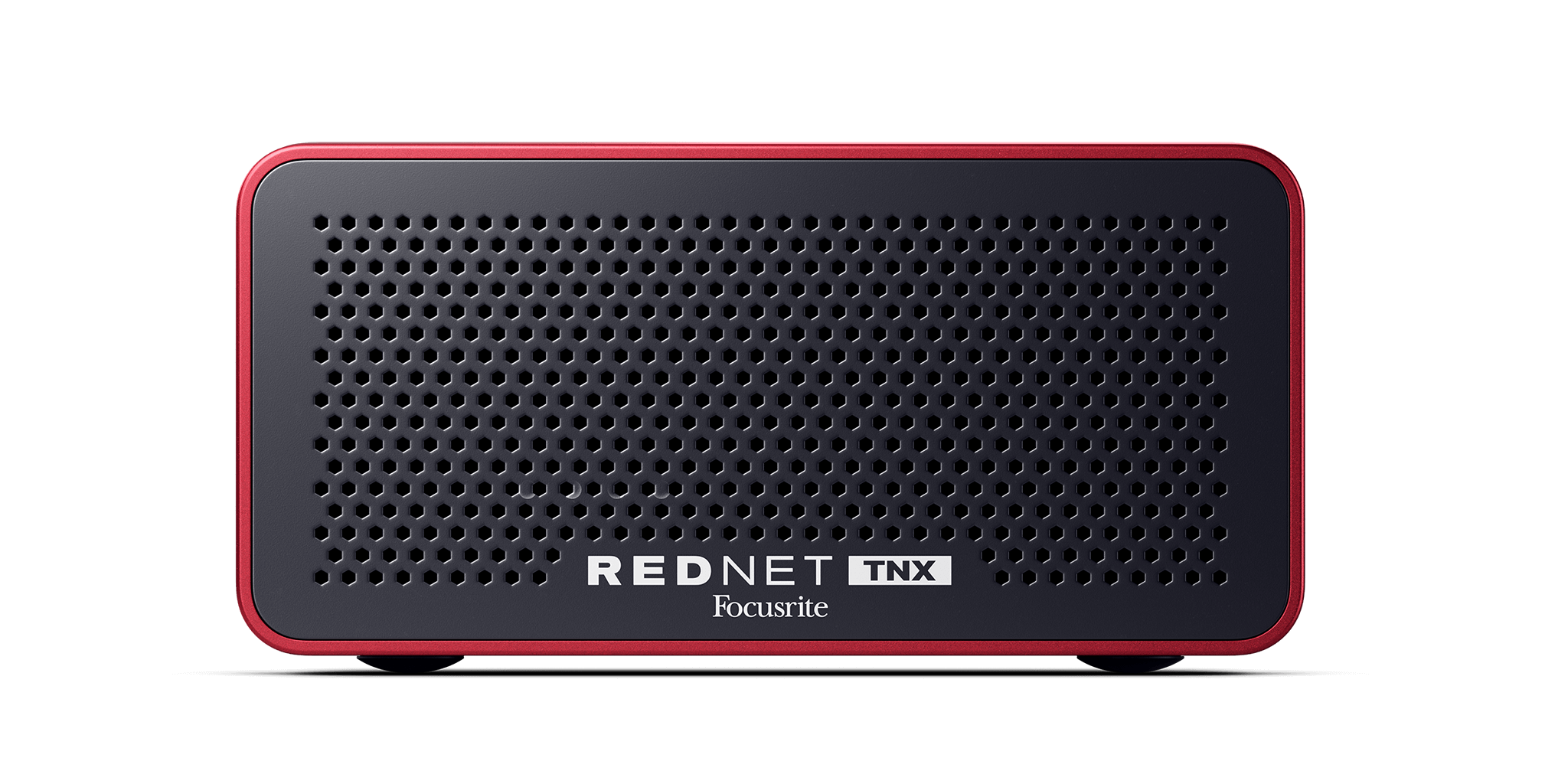

La parte anteriore di presenta un pannello forato per la ventilazione. Inoltre, è visibile una ventola a bassa velocità e bassa rumorosità.
Nota
La temperatura ambiente massima di esercizio è .
Per consentire la ventilazione, accertati che il pannello frontale non sia ostruito.

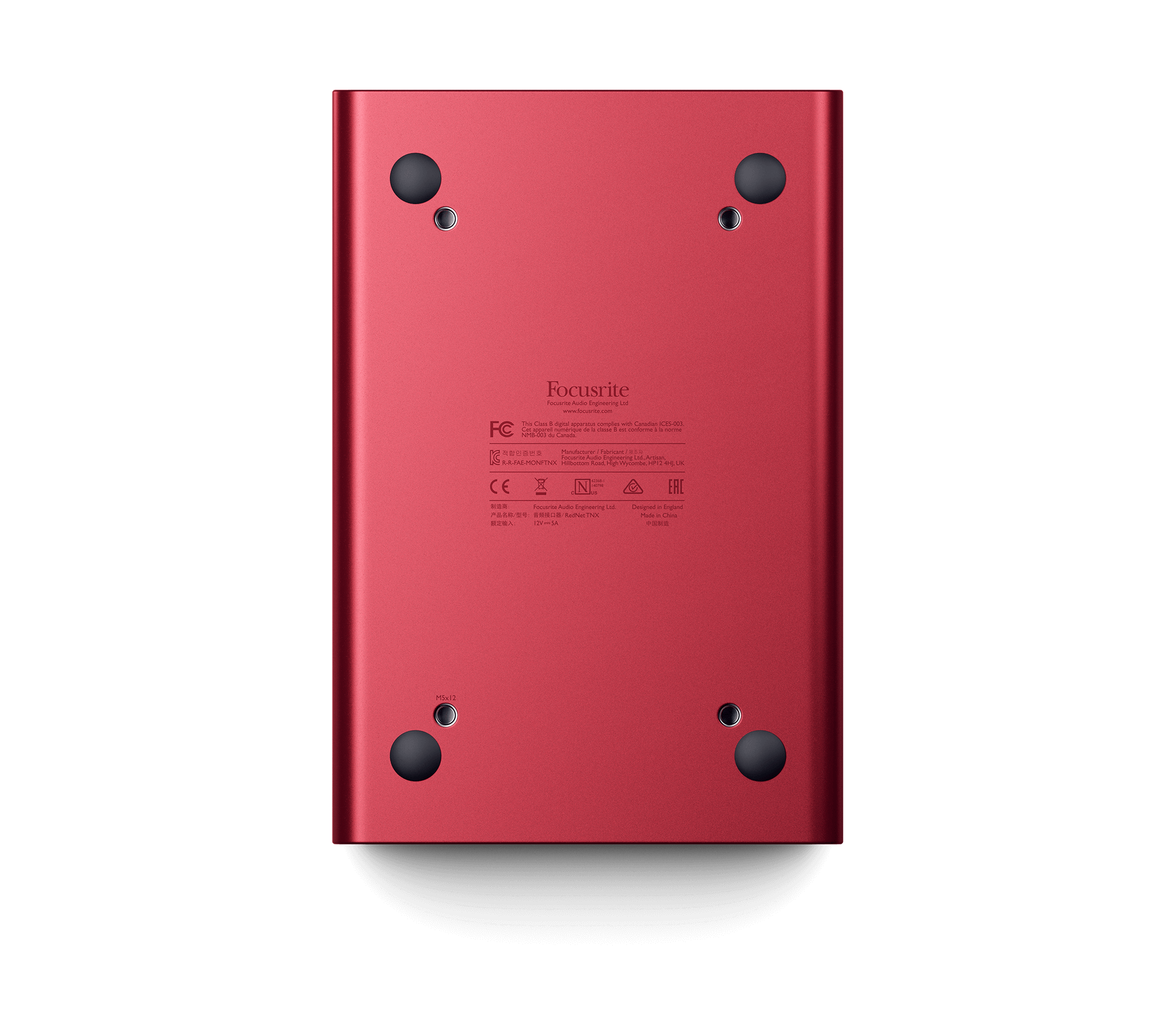

La parte inferiore di presenta quattro filettature esposte che consentono di imbullonare il dispositivo a una superficie come un cassetto o un telaio di un rack.
Per montare ti occorrono quattro viti M5 x 12 mm. Non forniamo o vendiamo queste viti, ma puoi acquistarle presso la maggior parte dei negozi di ferramenta:
