Ingresso 1 (livello di linea/strumento) Controllo del gain e Gain Halo - Il controllo del gain imposta il livello di ingresso e il Gain Halo mostra il livello in ingresso del jack da 6,35 mm (1/4") per l'ingresso di linea/strumento sul pannello frontale.
-
Ingresso 1 Presa jack 6,35 mm (1/4") a livello di linea/strumento - accetta cavi jack 6,35 mm (1/4") mono (TS) e stereo/bilanciati (TRS) a livello di linea o strumento.
-
Interruttore Inst - Premere per alternare il jack da 6,35 mm (1/4"), ingresso 1, tra il livello di linea o di strumento.
-
Ingresso 2 (microfono) Controllo del gain e Gain Halo - Il controllo del gain imposta il livello in ingresso e il Gain Halo mostra il livello in ingresso per l'ingresso 2, il connettore XLR del microfono sul pannello posteriore.
-
Pulsante 48V - Premi per attivare l'alimentazione phantom 48V all'ingresso del microfono XLR per alimentare i microfoni a condensazione.
-
Pulsante Air - Premi per attivare la modalità AIR (vedi Air).
-
Controllo del livello in uscita dell'altoparlante: controlla il livello delle uscite R e L.
-
LED USB - Si illumina in verde quando l'interfaccia viene riconosciuta dal computer, in bianco se è collegata ma non viene riconosciuta mentre rimane spento se non è collegata.
-
Interruttore di monitoraggio diretto - Premi per attivare e disattivare il monitoraggio diretto (vedi pulsante Monitoraggio diretto).
-
Controllo del livello delle cuffie - Controlla il livello inviato alle cuffie.
-
-
-
USB - Connettore USB-C per collegare Scarlett al tuo computer.
-
Uscite R e L degli altoparlanti - prese jack (TS o TRS) da 6,35 mm (1/4") per collegare Scarlett agli altoparlanti o a un amplificatore. Consigliamo di utilizzare cavi jack TRS da 6,35 mm (1/4") per i collegamenti bilanciati.
-
Ingresso 2 XLR- Connettori XLR a 3 pin per collegare i tuoi microfoni.
Questa sezione tratta tutte le caratteristiche sul pannello frontale del tuo Scarlett Solo, le relative funzioni, i possibili utilizzi, e le modalità di funzionamento in Focusrite Control 2.
Il gain in ingresso del preamplificatore controlla la quantità di segnale che stai inviando al computer e al software di registrazione.
È fondamentale impostare un buon livello di gain in ingresso del preamplificatore, in modo da ottenere la migliore qualità di registrazione. Se il gain in ingresso del preamplificatore è troppo basso, il segnale sarà troppo silenzioso e quando cercherai di aumentarne il livello in un secondo momento potresti sentire del rumore nella registrazione; se il gain in ingresso del preamplificatore è troppo alto, potresti incorrere nel "clipping" dell'ingresso e sentire una forte distorsione nella registrazione.
Scarlett Solo dispone di due controlli gain analogici per il preamplificatore 1 (Linea/Strumento) e per il preamplificatore 2 (Microfono).
Per controllare il gain in ingresso, ruota il controllo del gain del preamplificatore che stai utilizzando in senso orario per aumentare il livello o in senso antiorario per diminuirlo.
Quando invii un segnale al preamplificatore, il Gain Halo si illumina di verde, ambra o rosso per indicare il livello del segnale che arriva al computer.
-
Il verde indica che il livello di segnale è buono.
-
L’ambra indica che il tuo segnale è in fase di pre-clip, se il livello è più alto, è probabile che si verifichi il clipping dell'ingresso
-
Il rosso indica che si è verificato il clipping del segnale, quindi dovresti ridurre il gain.
Questo diagramma mostra i misuratori a diversi livelli per indicare il livello del segnale in ingresso:
-
Nessun segnale in ingresso
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - abbassa il gain in ingresso per evitare distorsioni e clipping.

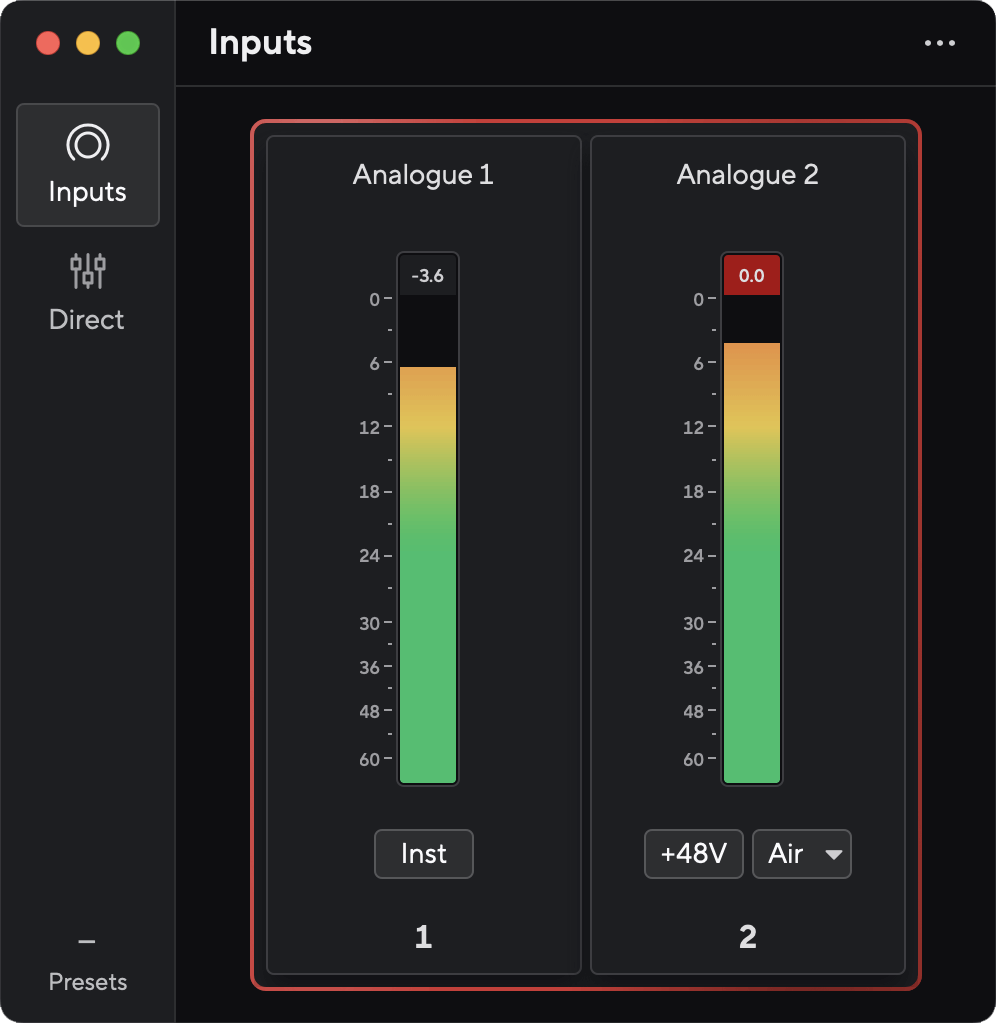

Analogamente ai misuratori di ingresso sul pannello frontale del tuo Scarlett Solo, puoi vedere il segnale in arrivo sui misuratori in Focusrite Control 2 per impostare il gain del preamplificatore corretto.
Quando il segnale diventa più forte, il misuratore in Focusrite Control 2 si illumina da verde ad ambra (pre-clip).
L'indicatore sopra il misuratore mostra il livello di picco (in -dBFS), ovvero il livello più alto su questa traccia da quando hai iniziato a monitorare l'ingresso. Passando il mouse sul misuratore di livello Peak, cliccare su
|
In attesa di un segnale in ingresso. |
Il segnale in ingresso ha raggiunto i -18,5 dB. |
Clicca su il misuratore del livello di picco. |
Quando sovraccarichi il preamplificatore con un segnale di ingresso eccessivo o aggiungendo troppo gain, il misuratore di livello di picco si illumina di rosso. Passa il mouse sopra il misuratore del livello di picco e clicca su
|
L'ingresso è andato in clipping. |
Clicca su il misuratore del livello di picco dopo il clipping. |
48V , comunemente chiamata anche "alimentazione Phantom", invia 48 Volt dal connettore XLR della tua interfaccia ai dispositivi che necessitano di alimentazione per funzionare. L'uso più comune è l'alimentazione dei microfoni a condensatore, ma potresti aver bisogno di 48V anche per i preamplificatori dei microfoni in linea, microfoni dinamici attivi e D.I. box attivi.
Per attivare il 48V:
-
Collega il microfono, o un altro dispositivo alimentato, all'ingresso XLR della tua interfaccia utilizzando un cavo XLR. 48V non viene inviato all'ingresso jack da 6,35 mm (1/4").
-
Abbassa il controllo del gain del preamplificatore per evitare schiocchi e scatti indesiderati.
-
Premi il pulsante 48V (o il corrispondente pulsante del software)
48v si illumina di verde per indicare che è abilitato. L'alimentazione phantom a 48V viene ora inviata all'ingresso XLR della tua Scarlett e a qualsiasi dispositivo collegato all'ingresso XLR.
Per abilitare 48V (alimentazione phantom) da Focusrite Control 2 clicca sul pulsante
|
|
|
Importante
In caso di invio accidentale dell'alimentazione phantom 48V all'ingresso sbagliato, la maggior parte dei microfoni moderni di tipo diverso, ad esempio dinamici o a nastro, non subiranno danni, mentre alcuni microfoni più datati potrebbero subirne. Se non sei sicuro, verifica sulla relativa guida utente l'eventuale uso sicuro del tuo microfono con l'alimentazione phantom 48V .
Inst , o strumento, cambia l'impedenza e il livello in ingresso degli ingressi jack da 6,35 mm (1/4") su Scarlett quindi gli ingressi suonano al meglio sia per uno strumento che per una sorgente a livello di linea. Nella sezione Specifiche è disponibile un elenco dei valori di impedenza in ingresso. Se colleghi una chitarra elettrica senza attivare Inst, il suono può risultare smorzato e opaco rispetto a quello che otterresti attivando Inst .
Il pulsante Inst (Strumento) funziona solo sull'ingresso di linea da 6,35 mm (1/4") del canale selezionato, che corrisponda all'ingresso 1 o all'ingresso 2. Lo trasforma da un ingresso adatto ai dispositivi a livello di linea a un ingresso più adatto ai dispositivi a livello di strumento.
Per attivare o disattivare la modalità strumento per l'ingresso jack da 6,35 mm (1/4"), premi una volta il pulsante Inst . Il verde indica che Inst è abilitato, mentre il bianco indica che Inst è disabilitato. Quando attivi Inst e colleghi un jack al tuo Scarlett, il gain minimo per l'ingresso viene modificato a +7 dB.
Nota
Quando la luce Inst è bianca, l'ingresso jack da 6,35mm è a livello di linea.
Quando Inst è abilitato (verde) puoi collegare dispositivi a livello di strumento agli ingressi da 1/4" tra cui, ad esempio, i seguenti:
-
Chitarre elettriche o elettroacustiche direttamente e tramite pedale effetti.
-
Bassi elettrici
-
Strumenti acustici con pick-up come violini, contrabbassi, ecc.
Quando Inst è disattivato (bianco) puoi collegare dispositivi a livello di linea agli ingressi da 6,35 mm (1/4") come, ad esempio, i seguenti:
-
Sintetizzatori
-
Tastiere
-
Drum machine
-
Preamplificatori microfonici esterni
Nota
Gli ingressi 1 e 2 dei jack XLR e 6,35mm (1/4") sul pannello frontale di Scarlett Solo hanno la priorità sui corrispondenti ingressi microfono/linea sul pannello posteriore.
Se non ricevi alcun segnale da elementi collegati agli ingressi posteriori 1 e 2, controlla l’eventuale presenza di elementi collegati agli ingressi anteriori 1 e 2.
Attivando 48V per gli ingressi 1 o 2, quindi collegando un jack da 6,35mm (1/4") all'ingresso a livello di linea o dello strumento sul pannello frontale, Scarlett Solo disabilita automaticamente 48V per il corrispondente ingresso del microfono posteriore.
Per modificare gli ingressi 1 o 2 tra strumento e linea da Focusrite Control 2, clicca sul pulsante Inst una volta.
|
Linea |
Strumento |
Nota
Quando passi da Inst e Line e viceversa, il gain rimane all'ultimo livello impostato.
Air ti permette di modificare il suono del preamplificatore di Scarlett con due diverse modalità: Air Presence oppure Air Presence e Harmonic Drive.
Air è disponibile solo per l'ingresso del microfono.
Per attivare Air, seleziona il tuo ingresso, premi il pulsante Air una volta per la modalità Air Presence, una seconda volta per la modalità Air Presence e Harmonic Drive e una terza volta per spegnere. Il LED Air cambia colore per indicare la modalità selezionata:
|
Modalità |
Descrizione |
Note |
|---|---|---|
|
Off |
Il preamplificatore è pulito |
|
|
Air presence |
Un circuito analogico aggiunge un boost di presenza alle tue sorgenti. |
|
|
Air Presence e Harmonic Drive |
Aggiunge le armoniche, oltre al circuito analogico Air. |
Disponibile solo fino a 96 kHz |
Per abilitare AIR da Focusrite Control 2clicca sul pulsante
|
Air disattivato |
Air Presence selezionato |
Air presence e Drive selezionato |
Quando fai clic sul pulsante Air di Focusrite Control 2, viene attivata l'ultima modalità Air selezionata. Per cambiare la modalità Air selezionata (Presenza o Presenza e Drive) clicca sulla freccia per visualizzare il menu a tendina.
|
Air Presence selezionato |
Air presence e Drive selezionato |
Nota
Air Presence e Drive & è disponibile solo fino a 96 kHz, non è possibile utilizzarlo con frequenze di campionamento quad-band (176,4 kHz e 192 kHz).
Uscita controlla i segnali che vengono inviati alle prime due uscite sul retro di Scarlett, quelle che più spesso vengono collegate agli altoparlanti.
Il controllo Output imposta il livello alle uscite da zero (completamente in senso antiorario) al valore di fondo scala (completamente in senso orario).
Calibrazione dell'uscita degli altoparlanti
In alcuni casi è possibile che il suono provenga dagli altoparlanti del monitor anche quando il controllo Uscita è completamente ruotato in senso antiorario; per risolvere questo problema, puoi regolare i livelli del monitor:
-
Abbassa il controllo Output della tua interfaccia e il controllo del livello dei tuoi monitor.
-
Ruota il comando Output al massimo (o appena sotto il massimo).
-
Riproduci l'audio dal tuo sistema.
-
Alza i controlli di livello dei tuoi monitor fino a raggiungere il massimo livello di cui hai bisogno.
Non dovresti più sentire il suono quando il controllo Output è al minimo. La gamma completa del controllo Output ti offre anche un maggiore controllo sul livello. Impostandolo appena al di sotto del massimo, puoi disporre di un certo volume aggiuntivo in caso di necessità o se desideri ascoltare i suoni a un livello più alto del normale.
Monitoraggio diretto ti permette di ascoltare i segnali collegati agli ingressi della tua interfaccia senza che passino attraverso il computer. Questo significa che ascolterai gli ingressi senza latenza e senza effetti.
Potresti usare il monitoraggio diretto in caso di problemi di latenza o di ritardo tra l'emissione e la ricezione di un suono da parte del software, oppure se vuoi sentire il segnale che entra nel tuo Scarlett, senza che sia stato modificato dal software con effetti e plug-in .
Quando il monitoraggio diretto è disattivato, l'icona Direct si illumina di bianco; per attivare il monitoraggio diretto, premi una volta il pulsante Direct e l'icona Direct si illumina di verde.
|
Monitoraggio diretto disattivato. |
Monitoraggio diretto attivato. |
Da Focusrite Control 2 puoi abilitare e regolare il mix del monitor diretto per bilanciare i tuoi ingressi con i canali di riproduzione del tuo software.
Per abilitare il monitoraggio diretto, fare clic sulla scheda Diretto in Focusrite Control 2 e fare clic sull'interruttore del software Direct Monitor nella parte superiore della scheda. L'interruttore si illumina in verde e Direct si illumina in verde sul tuo Scarlett Soloil pannello frontale.
|

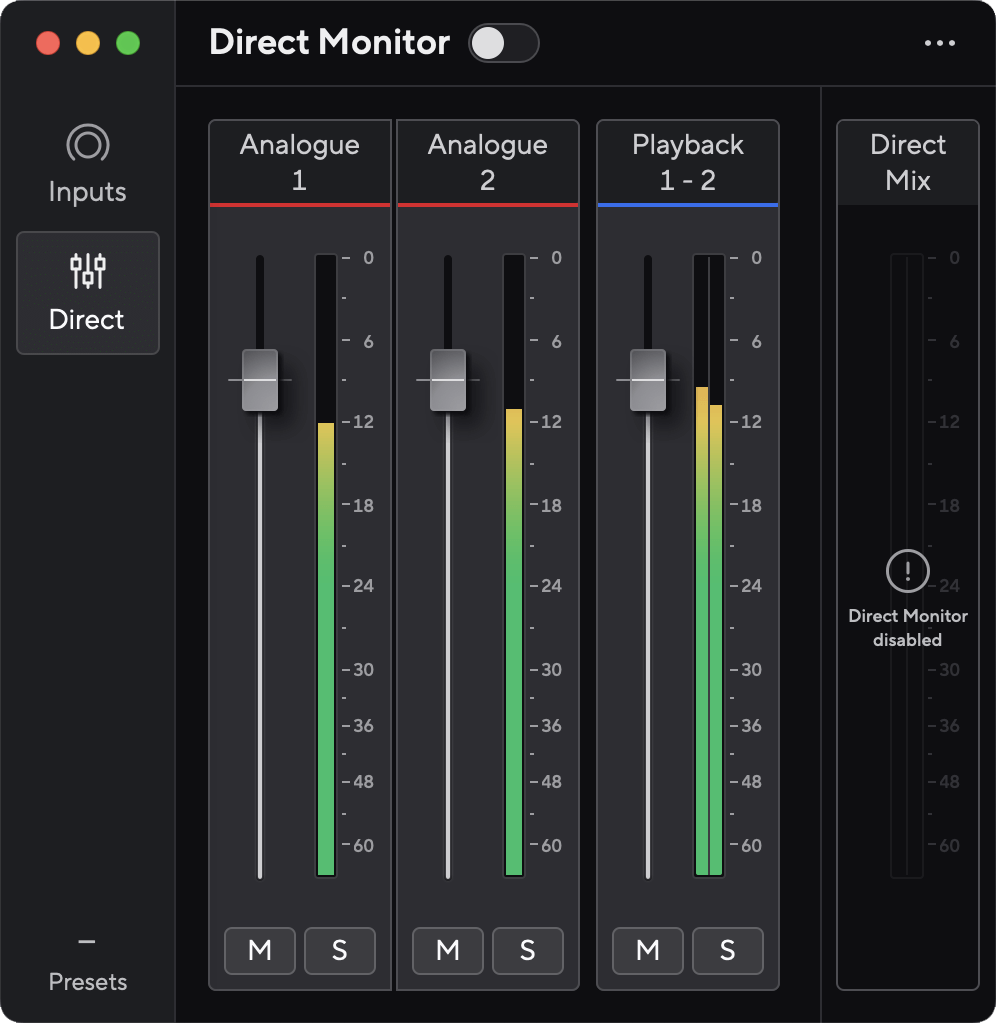

Monitoraggio diretto disattivato |

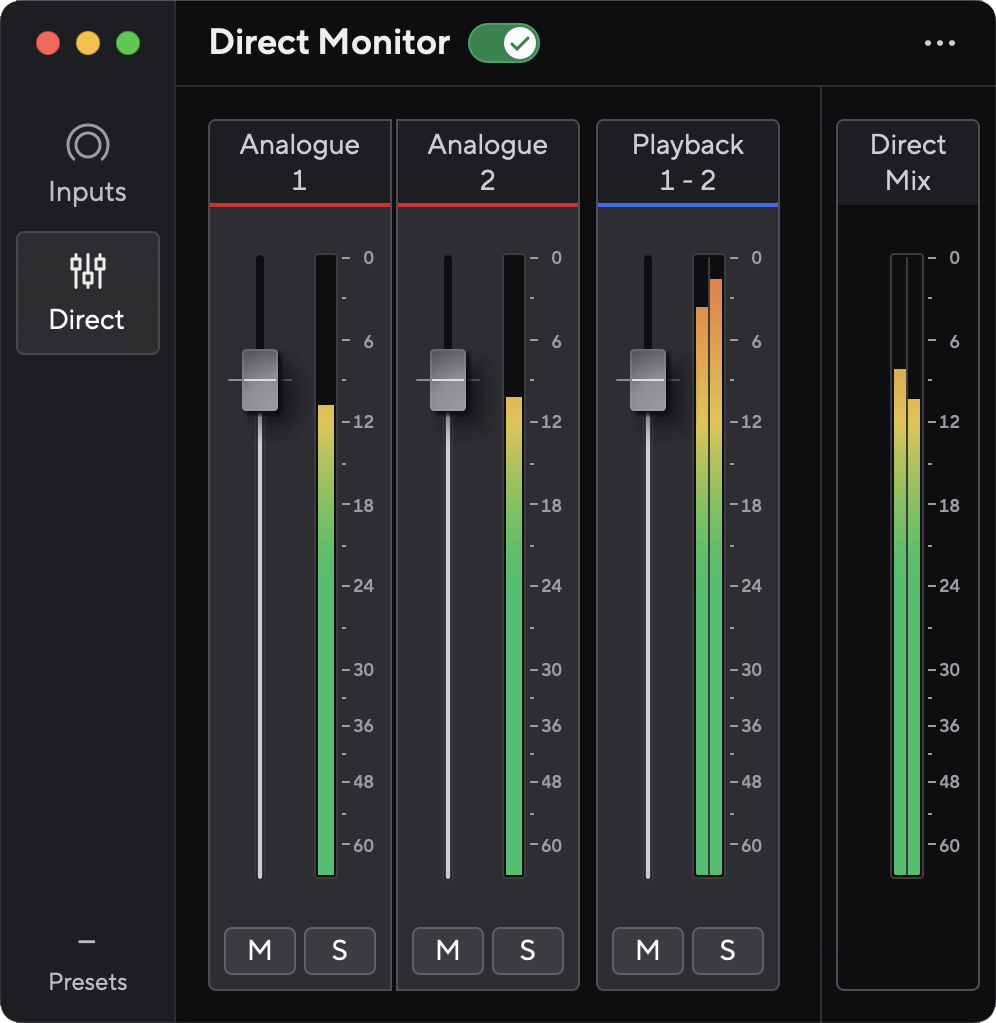

Monitoraggio diretto attivato |
Per regolare il mix del monitor diretto:
-
Aprire Focusrite Control 2.
-
Fare clic sulla scheda Diretto.
-
Utilizzare i canali del Mixer (fader, pulsanti Mute e Solo) per regolare i livelli per Analogico 1, Analogico 2 e Riproduzione 1-2.
L'ultimo metro sotto Monitoraggio diretto mostra il livello combinato inviato alle uscite monitor e cuffie.
Ogni canale del mixer ha una serie di funzioni.
-
Mix Channel Name
Mostra il nome dell'ingresso del mixer.
-
Fader
Il Fader regola il livello verso la destinazione del Mix. Alt, opzione ⌥ o fare doppio clic per reimpostare.
I fader non hanno alcun effetto sulle sorgenti che stai attualmente registrando.
-
Meter
Mostra il livello del canale, in dBFS. Il verde indica un buon livello e il giallo ambra indica che il livello è molto alto.
Per i canali stereo visualizzerai due misuratori, uno per ogni lato destro e sinistro.
Il meter mostra il livello post-fader, l'impostazione del fader influisce sul meter.
-
Mute e Solo
Mute - Clicca sul pulsante Mute
Solo - Clicca sul pulsante Solo
Se attivi sia Mute che Solo, prevarrà l'ultima opzione cliccata.
L'uscita cuffie è un jack TRS da 6,35 mm (¼"). Molte cuffie hanno un jack TRS da 3,5 mm; per collegarle al tuo Scarlett Solo devi utilizzare un adattatore TRS da 6,35 mm a 3,5 mm.
Il controllo sopra l'uscita cuffie controlla il livello che viene inviato alle cuffie.
Alcune cuffie ad alta impedenza potrebbero risultare silenziose se utilizzate con un Scarlett Solo, si consiglia di utilizzare cuffie con un'impedenza fino a 300 Ω.
Nota
Alcune cuffie e adattatori jack possono avere connettori TS o TRRS, ad esempio se hanno un microfono o un controllo del volume integrato nel cavo. È improbabile che queste cuffie funzionino correttamente. Se hai dei problemi, usa delle cuffie e un adattatore jack con connettori jack TRS.
Questa sezione tratta tutte le caratteristiche sul pannello posteriore del tuo Scarlett Solo, le relative funzioni, i possibili utilizzi, e le modalità di funzionamento in Focusrite Control 2.
Porta USB
La porta USB Type-C contrassegnata da USB serve per collegare Scarlett al computer.
Il collegamento al computer fornisce l'alimentazione USB, la comunicazione audio bidirezionale e la connessione a Focusrite Control 2.
L'icona USB lampeggia in rosso
L'icona USB che lampeggia in rosso indica che il tuo Scarlett Solo non riceve abbastanza energia.
Per risolvere questo problema:
-
Assicurati di utilizzare il cavo USB originale fornito con il tuo Scarlett.
-
Prova una porta USB diversa sul tuo computer, assicurati di connetterti direttamente al tuo computer e non tramite un hub USB.
-
Assicurati che le porte USB siano in grado di fornire una potenza di 900 mA. Scarlett Solo richiede 900 mA di potenza per funzionare.
Le uscite 1 e 2 sono uscite a livello di linea per collegare il tuo Scarlett Solo a un amplificatore o a dei monitor attivi. Le uscite sono uscite jack TRS da 1/4" bilanciate; puoi utilizzarle con cavi jack TS non bilanciati o TRS bilanciati, quindi collegarle agli altoparlanti con ingressi jack da 1/4", RCA o XLR.
Sul pannello frontale del tuo Scarlett Solo, il quadrante Output controlla i livelli inviati alle uscite 1 e 2 .
Nota
L'uso di connessioni sbilanciate, come i jack TS da 6,35mm o i jack per cavi RCA, è possibile ma non è consigliato. Utilizzando connessioni sbilanciate, potresti sentire interferenze attraverso i tuoi monitor.
Se senti un rumore statico, crepitante o di qualsiasi altro tipo nei tuoi monitor, anche quando i suoni non sono in riproduzione, assicurati di utilizzare connessioni bilanciate dove è possibile.
L' ingresso del connettore XLR a 3 pin è a livello microfonico e consente di collegare i tuoi microfoni.
Puoi controllare il livello del microfono utilizzando il corrispondente controllo del gain in ingresso sul pannello frontale. L'alimentazione phantom a 48V è disponibile anche se utilizzi un microfono a condensatore; puoi attivare l'alimentazione phantom utilizzando il pulsante 48V del pannello frontale.
