Queste specifiche ti permettono di confrontare il tuo Solo 4th Gen Studio Pack con altri dispositivi e di accertarti che funzionino insieme. Se non hai familiarità con queste specifiche, non preoccuparti: queste informazioni non sono fondamentali per l'utilizzo di Solo 4th Gen Studio Pack con la maggior parte dei dispositivi
Dove possibile, misuriamo tutti i dati relativi alle prestazioni in base ad AES17.
|
Frequenze di campionamento supportate |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Profondità di bit |
24 bit |
|
Ingressi microfono |
|
|---|---|
|
Risposta in frequenza |
20 Hz - 20 kHz ± 0.06 dB |
|
Intervallo dinamico (pesato A) |
113dB |
|
THD+N |
-100 dB (-1 dBFS @ gain minimo) |
|
Rumore EIN (pesato A) |
-127dBu |
|
Livello massimo in ingresso (con gain minimo) |
9.5dBu |
|
Gamma di gain |
57 dB |
|
Impedenza d'ingresso |
3kΩ |
|
Ingressi di linea di |
|
|---|---|
|
Risposta in frequenza |
20 - 20 kHz ± 0,05 dB |
|
Intervallo dinamico (pesato A) |
113dB |
|
THD+N |
-100 dB (minimo @ gain minimo) |
|
Livello massimo in ingresso (con gain minimo) |
22dBu |
|
Gamma di gain |
57 dB |
|
Impedenza d'ingresso |
60kΩ |
|
Ingressi per strumenti |
|
|---|---|
|
Risposta in frequenza |
20 - 20 kHz ± 0,15 dB |
|
Intervallo dinamico (pesato A) |
112dB |
|
THD+N |
-80dB (Minimum @ 8dB Gain) |
|
Livello massimo in ingresso (con gain minimo) |
+12dBu |
|
Gamma di gain |
57dB |
|
Impedenza d'ingresso |
1MΩ |
|
Uscite di linea |
|
|---|---|
|
Risposta in frequenza |
20 - 20kHz ±0.02dB |
|
Intervallo dinamico (pesato A) |
120dB |
|
THD+N |
-109dB |
|
Livello massimo in uscita |
16 dBu |
|
Impedenza in uscita |
200 Ω |
|
Uscite cuffie |
|
|---|---|
|
Risposta in frequenza |
20-20kHz ± 0.1dB @ 33Ω / 300Ω |
|
Intervallo dinamico (pesato A) |
112 dB @ 33Ω 115 dB @ 300Ω |
|
THD+N |
-97 dB @ 33Ω (minimo) -102 dB @ 300Ω (minimo) |
|
Livello massimo in uscita |
2,5 dBu su 33Ω 10 dBu su 300Ω |
|
Potenza massima in uscita |
32 mW su 33Ω 22 mW su 300Ω |
|
Impedenza in uscita |
50Ω |
|
Ingressi analogici |
|
|---|---|
|
Connettori |
Un ingresso Neutrik XLR sul pannello posteriore Un ingresso jack da 6,35 mm (1/4") sul pannello frontale |
|
Alimentazione Phantom (48v) |
Pulsante 48V (alimentazione phantom) sul pannello frontale o interruttore nel software |
|
Commutazione linea/strumenti |
Pulsante Inst sul pannello frontale o interruttore nel software |
|
funzione AIR |
Pulsante Air sul pannello frontale o switch nel software |
|
Uscite analogiche |
|
|---|---|
|
Uscite bilanciate |
Due prese jack TRS da 6,35 mm (1,4") sul pannello posteriore |
|
Uscita per cuffie |
Presa jack TRS stereo da 6,35 mm (1,4") sul pannello frontale |
|
Controllo del livello in uscita principale |
Controllo analogico del pannello frontale |
|
Controllo del livello delle cuffie |
Controllo analogico del pannello frontale |
|
Altri ingressi/uscite |
|
|---|---|
|
USB |
Un connettore USB 2.0 Type-C per alimentazione e dati Un connettore USB 2.0 Type-C per alimentazione e dati |
|
Indicatori del pannello frontale |
|
|---|---|
|
48 V |
LED bianco/verde 48V (a seconda del canale selezionato) |
|
Inst |
LED bianco/verde Inst (a seconda del canale selezionato) |
|
Modalità Air |
LED bianco/verde Air (a seconda del canale selezionato) |
|
USB |
LED Verde USB |
|
Monitoraggio diretto |
LED Diretto bianco/verde |
|
Ambientale |
|
|---|---|
|
Temperatura di esercizio |
Temperatura ambientale di esercizio massima 40 °C / 104 °F |
Nota
Le uscite 1 e 2 condividono la stessa alimentazione dell'uscita cuffie. Qualunque sia il segnale presente nelle uscite di linea, lo sentirai anche nell'uscita delle cuffie.
Alcune applicazioni Windows, come Zoom, Microsoft Teams, OBS Studio o i browser web, non supportano il tipo di driver ASIO utilizzato dai software audio professionali. Si basano invece su un driver diverso che accede ai canali esposti da Windows nelle Impostazioni Audio.
Per impostazione predefinita, quando si collega un Focusrite interfaccia con un computer Windows, nelle applicazioni non ASIO compaiono un singolo dispositivo di riproduzione e un singolo dispositivo di registrazione.
Per evitare confusione, utilizzare il Focusrite autista, puoi scegli quali canali Windows deve mostrare o nascondere a queste app. Ciò non influirà sul funzionamento dell'interfaccia nella tua DAW (come Ableton Live o Cubase), che utilizza direttamente il driver ASIO.
Nota
IL Focusrite il driver è installato con Focusrite Control 2 che puoi scaricare in qualsiasi momento da:
Per visualizzare l'intero set di canali per le applicazioni non ASIO su Windows:
-
Fare clic su Focusrite Icona di Notifier nella barra delle applicazioni di Windows. Apre la finestra "mostra/nascondi".
-
Scegli i canali che vuoi mostrare alle app non ASIO.
Ad esempio, se si desidera utilizzare gli ingressi di linea 3/4 nel software di streaming, selezionare Analogico 3 + 4.
-
Fare clic su OK.
-
Apri la tua app non ASIO: ora puoi vedere ogni coppia di canali di input.
Ciò non influisce sulle app ASIO
Il software compatibile con ASIO (la maggior parte delle DAW come Logic Pro, Ableton Live, Cubase, FL Studio, ecc.) utilizza il proprio driver e continuerà a mostrare tutti i canali, anche se sono nascosti nelle Impostazioni audio di Windows.
Ciò significa che puoi nascondere i canali da Zoom o OBS senza influire sulla configurazione della tua DAW.
|
Capsula |
|
|---|---|
|
Elemento |
Condensatore a elettrete |
|
Diametro della capsula |
20 mm |
|
Figura polare |
Unidirezionale (cardioide) |
|
Prestazioni e caratteristiche elettriche |
|
|---|---|
|
Sensibilità |
-36 dB ±2 dB (0 dB = 1 V/Pa @ 1 kHz) |
|
Risposta in frequenza |
30 Hz - 18 kHz |
|
Impedenza |
100 Ω ±30% (@ 1 kHz) |
|
Livello di rumore equivalente |
16 dBA (pesato A IEC651) |
|
Rapporto S/N |
74 dB |
|
Requisiti di potenza |
Alimentazione phantom a 48V |
|
Attuale |
3 mA |

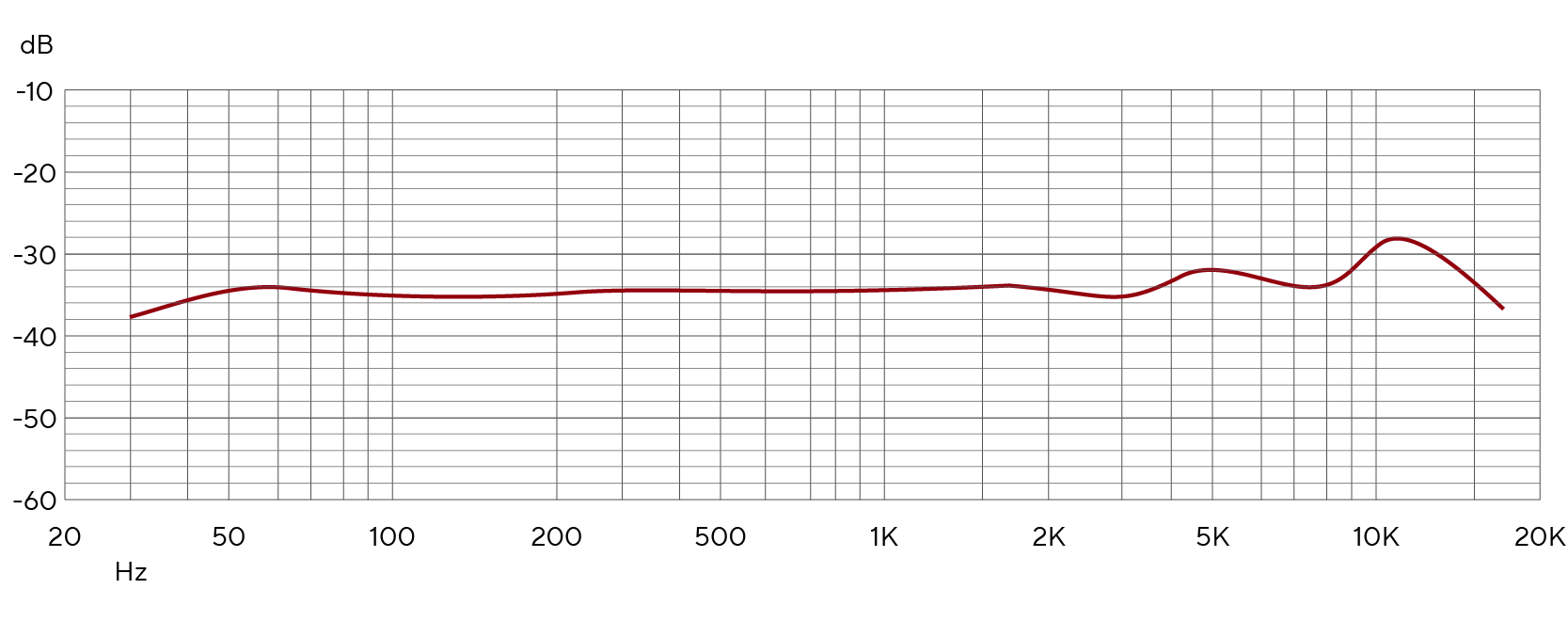

Figura 1. Grafico della risposta in frequenza
I grafici della risposta in frequenza del microfono mostrano come un microfono cattura frequenze diverse. Un grafico piatto significa che il microfono cattura tutte le frequenze allo stesso modo, i grafici con picchi o cali indicano che il microfono è più o meno sensibile ad alcune frequenze. Abbiamo progettato il CM25 MkIII come un microfono completo, ma funziona particolarmente bene per la registrazione di voci e strumenti acustici.

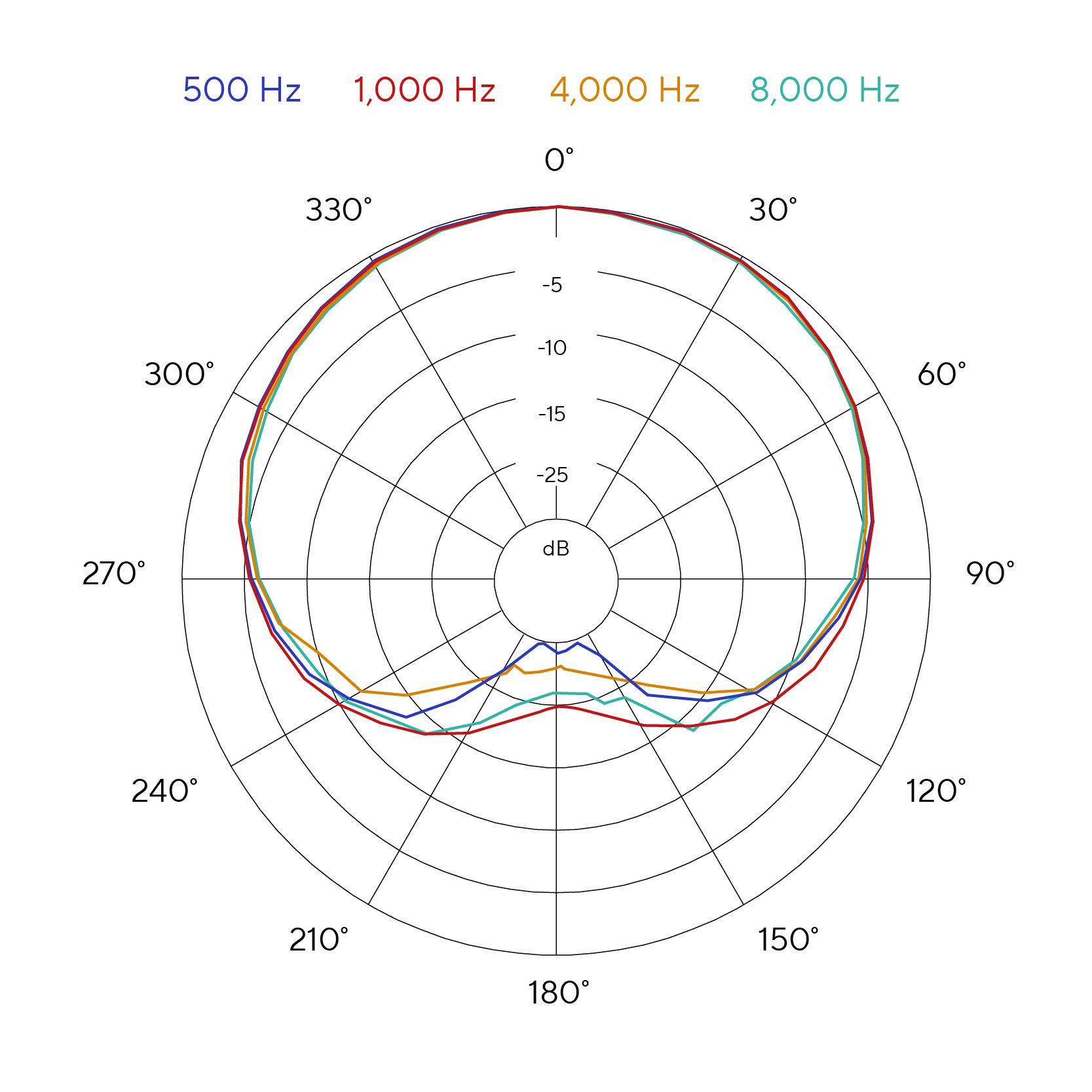

Figura 2. Grafico della figura polare
I grafici del modello polare del microfono mostrano come un microfono capta il suono da direzioni diverse e a frequenze diverse. Esistono diversi tipi di diagramma polare, il CM25 MkIII ha un diagramma cardioide. Questo modello a forma di cuore capta il suono principalmente dalla parte anteriore (0º) mentre respinge il suono dai lati (270º e 90º) e dalla parte posteriore (180º). Ciò è utile per registrare riducendo al minimo il rumore di fondo.
|
Caratteristiche fisiche |
|
|---|---|
|
Montaggio |
Clip per microfono 5/8" con adattatore per filettatura 3/8" incluso |
|
Peso netto |
388 g senza clip per microfono 496 g con clip per microfono |
|

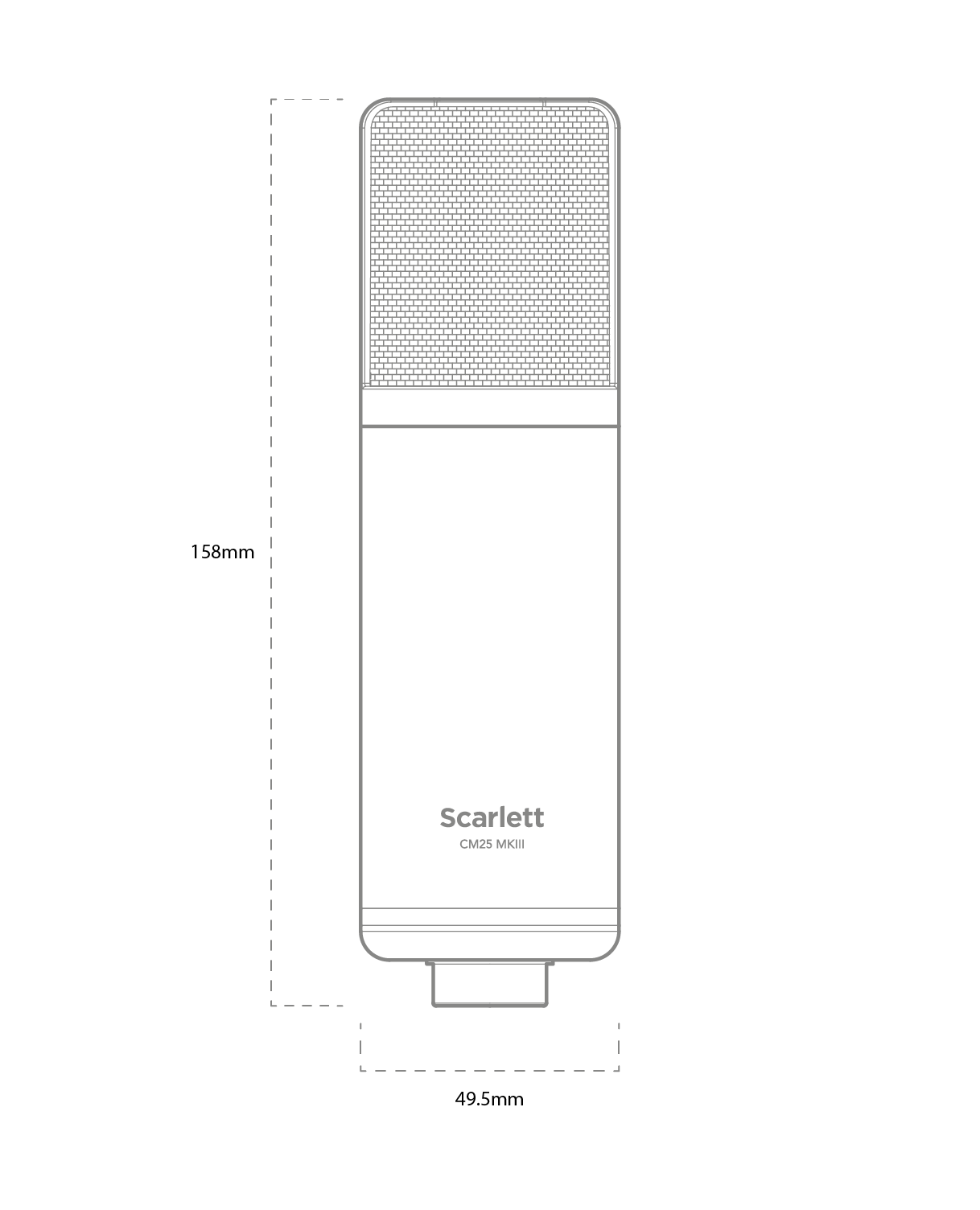

Dimensioni |
Diametro: 49,5 mm (1,95") Lunghezza: 158 mm (6,22") |
|
Specifiche |
|
|---|---|
|
Tipo |
Closed-back |
|
Contatto a pad auricolare |
Circumaurale (over-ear) |
|
Impedenza |
32 Ω |
|
Sensibilità |
96 dB ±3 |
|
Risposta in frequenza |
15 Hz - 30 kHz |
|
Potenza nominale |
350 mW |
|
Potenza massima |
1800 mW |
|
Lunghezza cavo |
≈3 m |
|
Connettore |
Connettore jack TRS da 3,5 mm Adattatore a vite da 3,5 mm a 6,35 mm in dotazione |
|
Peso |
300 g (adattatore incluso) |
|
Intensità del campo magnetico |
<20 mt |
