入力1（ラインレベル/インストゥルメント）ゲインコントロールおよびゲインHalo - ゲインコントロールは、フロントパネルの6.35mm（1/4インチ）ラインレベル/インストゥルメントジャック入力1の入力レベルを設定します。ゲインHaloは、入力レベルを表示します。
-
入力1 ラインレベル/インストゥルメント6.35mm（1/4インチ）ジャックソケット - モノラル（TS）ジャックおよびステレオバランス（TRS）ジャックのいずれにも対応し、ラインレベルまたはインストゥルメントレベル信号を入力できます。
-
Instスイッチ - 6.35mm（1/4インチ）入力ジャック1の信号レベルを、ラインまたはインストゥルメントレベルに切り替えます。
-
入力2（マイクロフォン）ゲインコントロールおよびゲインHalo - ゲインコントロールは、リアパネルのXLRマイク入力2の入力レベルを設定します。ゲインHaloは、入力レベルを表示します。
-
48Vボタン - コンデンサーマイクに電源を供給するためのXLRマイク入力の48Vファンタム電源を有効にします。
-
Airボタン - AIRモードを有効にします（Airのページ参照）。
-
Outputスピーカー出力レベルコントロール - 出力RおよびLの出力レベルを調整します。
-
USB LED - インターフェースがコンピュータに認識されると、緑色に点灯します。接続されているにもかかわらず認識されない場合は、白色に点灯します。
-
Directモニタースイッチ - ダイレクトモニタリング機能のオン/オフを切り替えます（ダイレクトモニターボタンのページ参照）。
-
ヘッドフォンレベルコントロール - ヘッドフォン出力レベルを調整します。
-
-
-
USB - Scarlettとコンピュータを接続するためのUSB-Cコネクタ。
-
スピーカー出力 Outputs RおよびL - Scarlettをスピーカーまたはアンプに接続するための6.35mm（1/4インチ）ジャック（TSまたはTRS）ソケット。出力先の機器がバランス接続に対応している場合は、6.35mm（1/4インチ）TRSジャックケーブルの使用をお勧めします。
-
XLR 入力 2 - マイク接続用3ピンXLRコネクタ。
本章では、Scarlett Soloのフロントパネルのすべての機能を紹介し、Focusrite Controlでの操作方法についても解説します。
プリアンプの入力ゲインを使うと、コンピュータおよび録音ソフトウェアへ送信する信号レベルを調整できます。
最高の音質での録音を行うには、プリアンプの入力ゲインを適切に設定することが重要になります。プリアンプの入力ゲインが低すぎると入力信号が小さくなります。この状態で録音した信号のレベルを上げると、ノイズが大きく聞こえる場合があります。反対にプリアンプの入力ゲインが高すぎると、入力信号がクリップし耳障りな歪みが録音されてしまう可能性があります。
Scarlett Soloは、プリアンプ1（Line/Inst）およびプリアンプ2（マイクロフォン）用の2つのアナログゲインノブを備えます。
入力ゲインを上げるには、プリアンプのゲインノブを時計方向に回します。反対方向に回すと入力ゲインが下がります。
プリアンプに信号が入力されると、ゲインHaloが緑、橙、赤に点灯し、コンピューターに送信される信号レベルを表示します。
-
緑色の点灯は、適切な信号レベルを示します。
-
橙色の点灯は、信号がクリップ間近であり、これ以上レベルが上がると入力がクリップする恐れがあることを示します。
-
赤色の点灯は、信号がクリップしており、ゲインを下げるべきであることを示します。
下図は、各入力信号レベルにおけるメーター表示を示しています。
-
入力信号なし
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS、クリッピング - 信号の歪みやクリップを避けるため、入力ゲインを下げる必要があります。

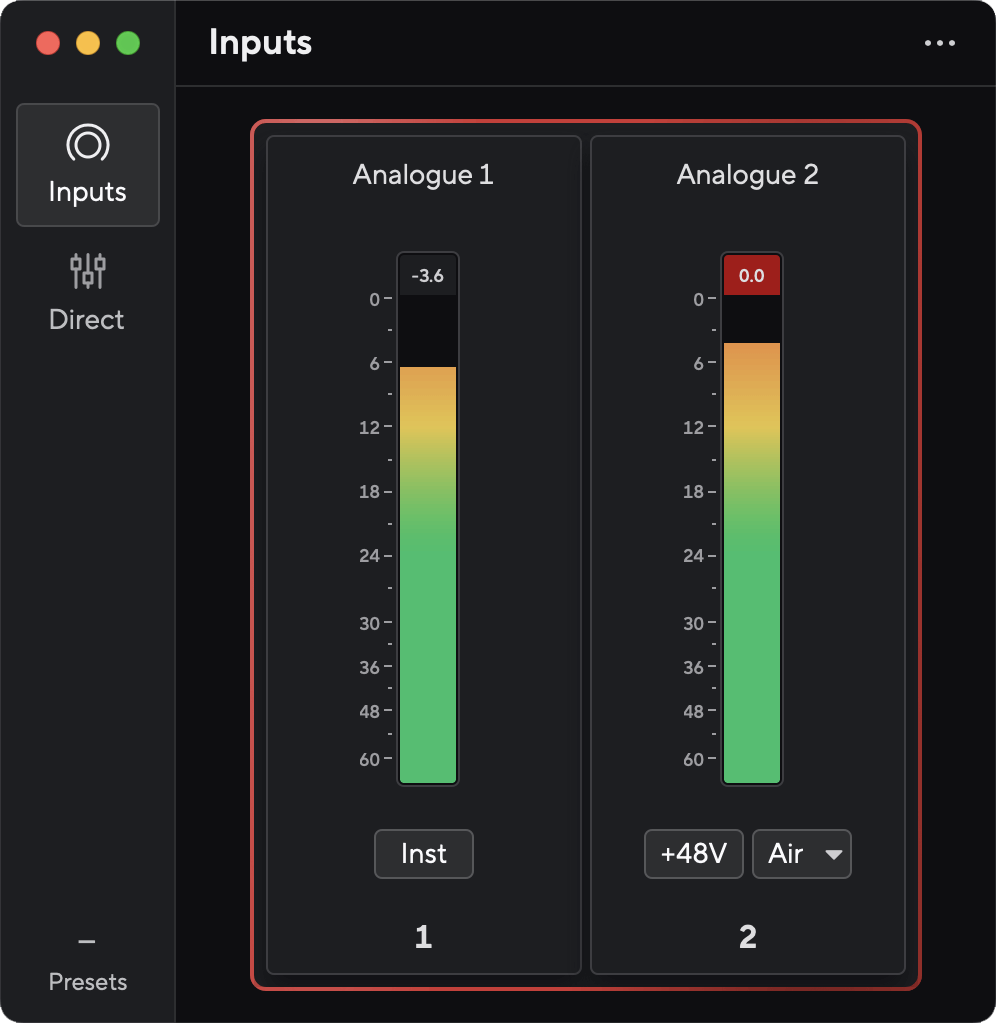

入力信号レベルは、Scarlett Soloのフロントパネルと同様にFocusrite Controlでも確認でき、プリアンプ・ゲインを適切に設定できます。
信号レベルが大きくなると、Focusrite Controlのメーターの色が緑色から橙色（クリップ寸前）に変化します。
メーター上部のインジケーターは、ピーク・レベル（dBFS）を表示します。ピーク・レベルとは、入力信号のモニタリングを開始してからの最大レベルを指します。ピーク・レベル・メーターをマウスでクリックすると、ピーク値を
|
入力信号を待機中 |
入力信号が-18.5dBに達した様子 |
クリックしてピークレベルメーターを |
入力信号やゲイン設定が大きすぎてプリアンプがオーバーロードすると、ピーク・レベル・メーターが赤色に点灯します。ピーク・レベルメーターをマウスでクリックすると、ピーク値を
|
入力信号のクリップを検出 |
クリップ検出後にピークレベルメーターをクリックして |
48V （別名ファンタム電源）は、電源を必要とする接続機器に48Vの電圧をインターフェースのXLRコネクタから供給します。主な用途はコンデンサー・マイクですが、 48V を必要とするインライン・マイク・プリアンプやアクティブ・ダイナミック・マイク、アクティブDIボックスなどにも使用できます。
48Vを有効にするには：
-
電源を供給したいマイクやその他の機器を、XLRケーブルでインターフェースのXLR入力に接続します。48Vは6.35mm（1/4インチ）ジャック入力には供給されません。
-
不要なポップノイズやクリックノイズを避けるため、プリアンプの入力ゲインを下げます。
-
48V ボタン（またはソフトウェアの「+48V」ボタン）を押します。
48vが緑色に点灯し、48Vファンタム電源が有効になったことを示します。ScarlettのXLR入力に接続された機器に48Vファンタム電源が供給されます。
Inst ボタンを使用すると、 Scarlettの6.35mm（1/4インチ）ジャック入力のインピーダンスおよび入力レベルがライン・レベル入力からインストゥルメント・レベル入力に最適な設定に変更されます。各モードでの入力インピーダンスの値は、 仕様 の章で確認できます。Instボタンをオンにせずにエレキ・ギターを接続すると音が籠もりレベルが小さくなりますが、 Inst ボタンをオンにすると適切なサウンドに改善されます。
Inst （インストゥルメント）ボタンは、選択チャンネルの6.35mm（1/4インチ）ライン入力にのみ有効となります。この機能を有効にすると、ライン・レベル機器に適した入力から、インストゥルメント・レベル機器に適した入力に切り替わります。
Inst ボタンを押すと、6.35mm（1/4インチ）ジャック入力のインストゥルメント・モードの有効/無効が交互に切り替わります。 Inst を有効にすると Inst 表示が緑色に、無効にすると白色に点灯します。Instを有効にして入力ジャックにケーブルを接続すると、入力ゲインの最小値が+7dBに変更されます。
注記
Inst 表示が白く点灯している場合は、6.35mmジャック入力はライン・レベルに最適化されていることを示します。
Inst を有効（緑色に点灯）にすると、1/4インチ入力にはインストゥルメント・レベル機器を接続できます。以下は接続可能な機器の一例です。
-
エレクトリックギターおよびエレクトリックアコースティックギター（直接またはエフェクトペダル経由で接続）
-
エレクトリックベース
-
ピックアップを備えるアコースティック楽器（バイオリンやコントラバスなど）
Inst を無効（白色に点灯）にすると、6.35mm（1/4インチ）入力にライン・レベル機器を接続できます。以下は接続可能な機器の一例です。
-
シンセサイザー
-
キーボード
-
ドラムマシン
-
外部マイクプリアンプ
注記
XLRおよび6.35mm（1/4インチ）ジャック入力1/2は、Scarlett Soloのリア・パネルの対応するマイク/ライン入力よりも優先されます。
リア・パネルの入力1/2からの入力信号が検出されない場合は、フロント・パネルの入力1/2にケーブルが接続されていないかをご確認ください。
入力1または2で48Vを有効にし、6.35mm（1/4インチ）ジャックをフロントパネルのライン・レベルまたは楽器入力に接続すると、 対応するマイク入力の48Vが自動的に無効になります。
Focusrite Controlでインストゥルメント入力およびライン入力を切り替えるには、 Inst ボタンをクリックします。
|
ライン |
インストゥルメント |
注記
Inst とラインを切り替える際、ゲイン値は最後に設定されていた値に変更されます。
Airモードを有効にすると、Scarlettのプリアンプを異なるキャラクターを持つ2つのモードで使用できます（Air Presence、Air Presence & Harmonic Drive）。
Air機能はマイク入力でのみ利用できます。
Airモードを有効にするには目的の入力を選択し、Airボタンを押します。ボタンを1回押すとAir Presenceモード、2回押すとAir Presence & Harmonic Driveモードとなり、再度ボタンを押すとAirモードが無効になります。選択中もモードに応じてAir LEDの色が変化します。
|
モード |
説明 |
メモ |
|---|---|---|
|
Off |
クリーンなプリアンプ |
|
|
Air Presence |
アナログ回路によりソース信号のプレゼンスが強調されます。 |
|
|
Air Presence & Harmonic Drive |
アナログAir回路に加え、ソース信号に倍音成分が付与されます。 |
96kHzまでのサンプルレートでのみ使用可能です。 |
Airモードを Focusrite Controlで有効にするには、
|
Airモードオフ |
Air Presenceが選択中 |
Air Presence & Driveが選択中 |
Focusrite ControlのAirボタンをクリックすると、前回選択されていたAirモードが有効になります。Airモードを変更するには、矢印アイコンをクリックして表示されるポップアップ・メニューから目的のモード（PresenceまたはPresence & Drive）を選択します。
|
Air Presenceが選択中 |
Air Presence & Driveが選択中 |
注記
Air Presence & Driveモードは、96kHzまでのサンプルレートでのみ使用できます。クワッドバンド（サンプルレート176.4kHzおよび192kHz）では使用できません。
Outputノブは、ScarlettのリアパネルにあるOutputs 1および2からの信号レベルを調整します。この出力部は多くの場合、モニタースピーカーに接続されます。
Output ノブでは、出力レベルをゼロ（左回り一杯）からフルスケール（右回り一杯）の範囲で変更できます。
スピーカー出力のキャリブレーション
Outputノブが左一杯の位置にあるにも関わらずスピーカーから音が聴こえる場合は、モニターレベルを調整することでこれを解決できます：
-
インターフェースの Output ノブおよびスピーカーのレベルを下げます。
-
次に Output ノブを最大値（または最大値より若干低い値）に設定します。
-
システムでサウンドを再生します。
-
スピーカーのレベル・コントロールを、必要となる最大レベルまで上げます。
この状態で Output ノブを最小値にすると、音が聴こえなくなります。上記の設定を行うことで、 Output ノブの全範囲を使用してレベル調整が行えるようになるため、より繊細なレベル調整が可能になります。さらに、最大値を少し下回るノブの位置でスピーカーレベルを調整することで、必要に応じてボリュームを更に上げたり、通常よりも大きなレベルでモニターすることが可能になります。
ダイレクトモニター 機能を使用すると、インターフェースへの入力信号をコンピュータを経由せずに直接聴くことができるため、不要なレイテンシーやエフェクトが適用される前の入力信号をモニターできます。
発音タイミングからソフトウェア経由でインターフェースから音が出力されるまでにレイテンシーや遅延が生じる場合や、ソフトウェアやプラグインでサウンドが変化する前のScarlettへの入力信号を直接モニターしたい場合などに、ダイレクトモニタリングは役立ちます。
ダイレクトモニタリングがオフのとき、Directアイコンは白く点灯します。Directボタンを一度押すとダイレクトモニタリングがオンになり、Directアイコンが緑色に点灯します。
|
ダイレクトモニターオフ |
ダイレクトモニターオン |
から Focusrite Control ダイレクト モニター ミックスを有効にして調整して、入力とソフトウェアの再生チャンネルのバランスをとることができます。

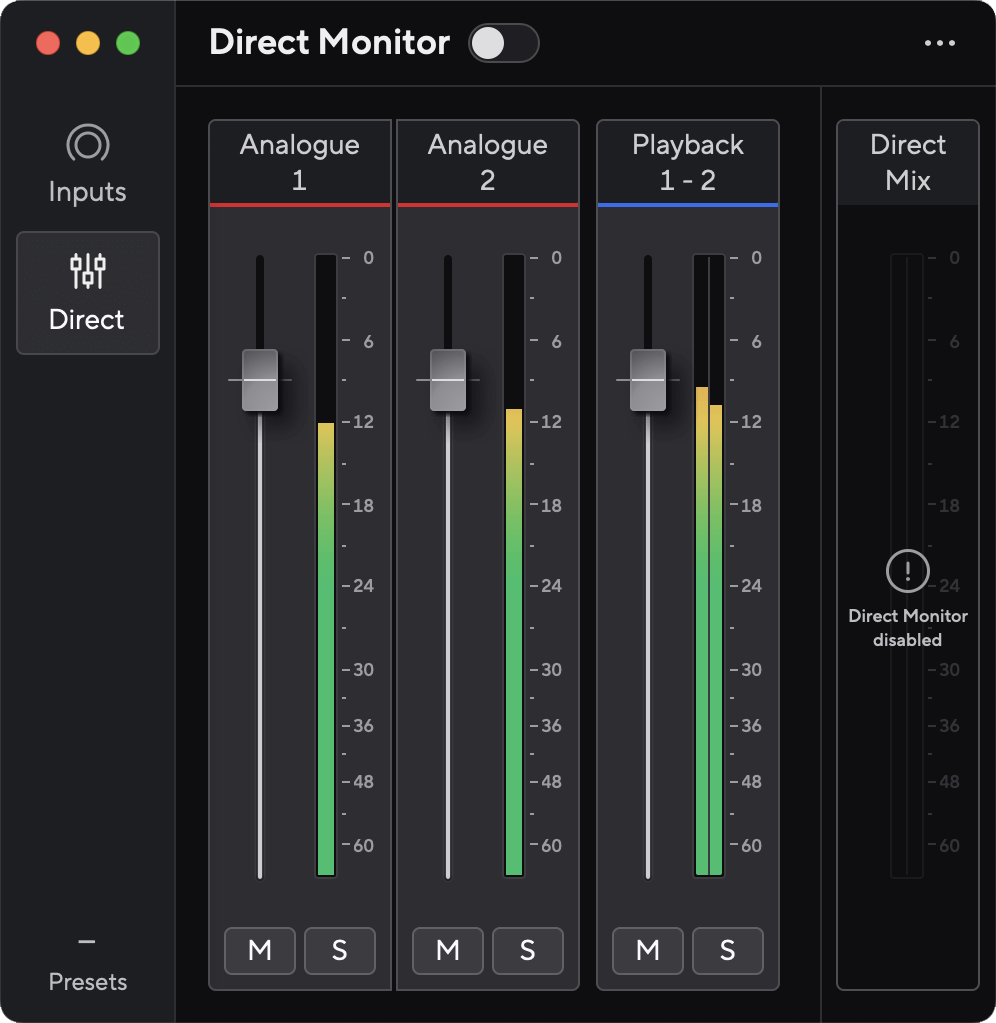

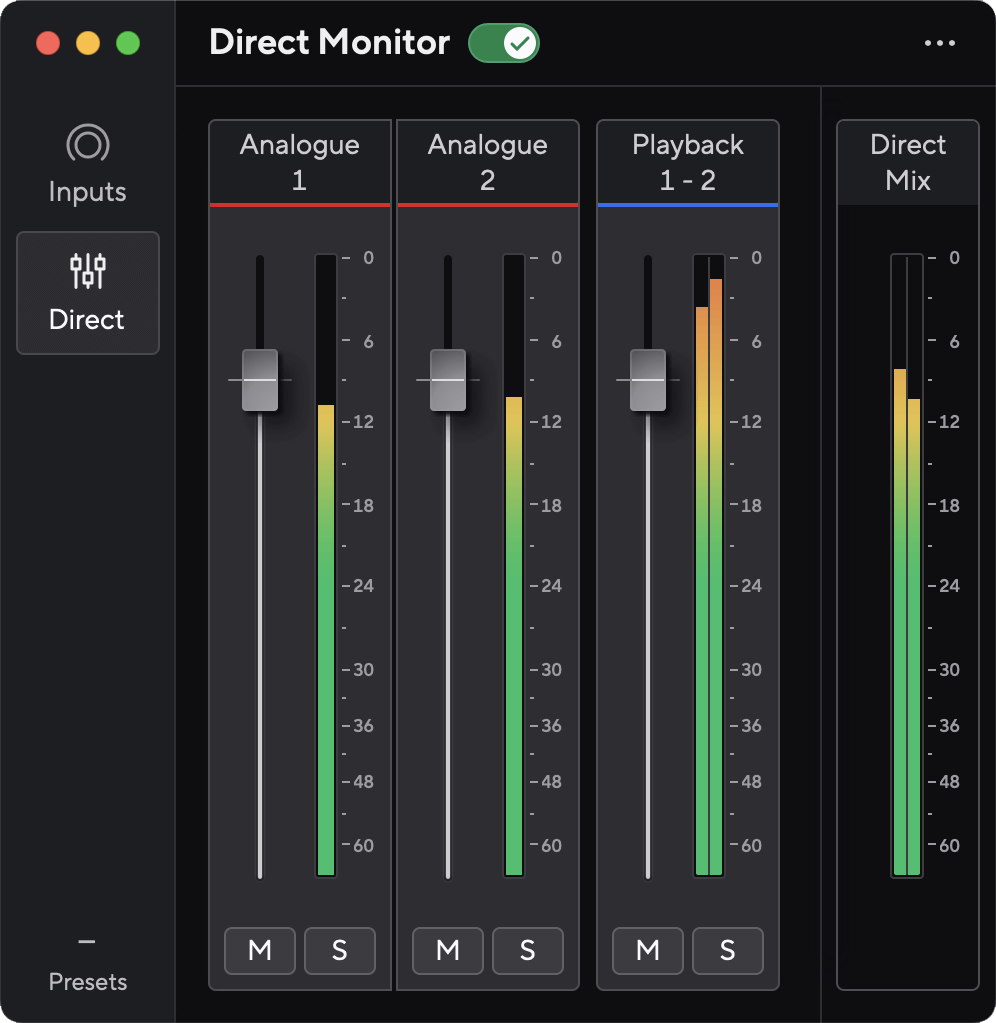

ダイレクトモニターを有効にするには、 Focusrite Control タブの上部にあるダイレクトモニターソフトウェアスイッチをクリックします。スイッチが緑色に点灯し、ダイレクトが緑色に点灯します。 Scarlett Soloのフロントパネル。
|
ダイレクトモニターオフ |
ダイレクトモニターオン |
ダイレクト・モニター・ミックスを調整するには:
-
開ける Focusrite Control。
-
「ダイレクト」タブをクリックします。
-
ミキサー チャンネル (フェーダー、ミュート、ソロ ボタン) を使用して、アナログ 1、アナログ 2、および再生 1-2 のレベルを調整します。
最終メーター下 ダイレクトモニター は、モニター出力とヘッドフォン出力に送られる結合レベルを示しています。
各ミキサーチャンネルでは、様々な設定が行えます。
-
ミックス・チャンネル名
ミキサー入力名が表示されます。
-
フェーダー
フェーダーは、ミックス先へのレベルを調整します。 Alt キー、オプション ⌥ キー、またはダブルクリックしてリセットします。
フェーダーは、録音されるソースの信号レベルには影響しません。
-
メーター
チャンネルレベルをdBFS単位で表示します。緑色はレベルが良好、橙色はレベルが非常に高いことを示します。
ステレオチャンネルでは2つのメーターが表示され、左右チャンネルのレベルを確認できます。
メーターは、ポストフェーダーのレベルを表示します。つまりフェーダーの値がメーター表示に影響します。
-
ミュートおよびソロ
ミュート - ミュート・ボタン
ソロ - ソロ・ボタン
ミュートとソロを同時に有効にすると、最後にクリックされたボタンが優先的に有効になります。
ヘッドフォン出力部は6.35mm（1/4インチ）TRSジャック用となっています。多くのヘッドフォンの端子は3.5mm TRSジャックとなっていますが、これらのヘッドフォンをScarlett Soloに接続するには、TRS 6.35mm - 3.5mm変換アダプターを使用してください。
ヘッドフォン出力レベルはヘッドフォン出力コネクタ上部のノブで調整できます。
一部の高インピーダンスヘッドフォンをScarlett Soloで使用すると、ヘッドフォンボリュームが十分とならない場合があります。そのため、インピーダンス300Ω以下のヘッドフォンの使用をお勧めします。
注記
一部のヘッドフォンおよびジャックアダプターの中には、TSまたはTRRSコネクタを備えているものがあります（マイクやボリュームコントロールがケーブルに組み込まれている製品など）。これらのヘッドフォンはScarlettで正常に使用できない可能性があるため、問題が発生した場合はTRS仕様のヘッドフォンおよびジャックアダプターを使用してください。
本章では、Scarlett Soloのリア・パネルのすべての機能を紹介し、Focusrite Controlでの操作方法についても解説します。
USBポート
USB と記載されているUSBタイプCポートは、Scarlettとコンピュータを接続するために使用します。
コンピュータと接続することで、USB電源供給、双方向オーディオ伝送、Focusrite Control 2への接続が確立されます。
Outputs 1 および 2 は、 Scarlett Soloをアンプやアクティブ・モニターに接続するためのライン・レベル出力です。バランス1/4インチTRSジャックを備え、アンバランスTSまたはバランスTRSケーブルを使用して、1/4インチジャック、RCAまたはXLR入力を搭載するスピーカーに接続できます。
Scarlett Soloのフロントパネルにある Output ノブにて、 Outputs 1 および 2 に送られる信号レベルを調整できます。
注記
6.35mm TSジャック、またはRCA変換ケーブルを用いたアンバランス接続も可能です。しかしながら、アンバランス接続は、ノイズの原因となる干渉を受ける場合があるため、Focusriteはこれらの接続を推奨しません。
信号を再生していない状態でクラックルなどのノイズがスピーカーから定常的に聴こえる場合は、スピーカーとの接続がバランス接続であるかをご確認ください。
