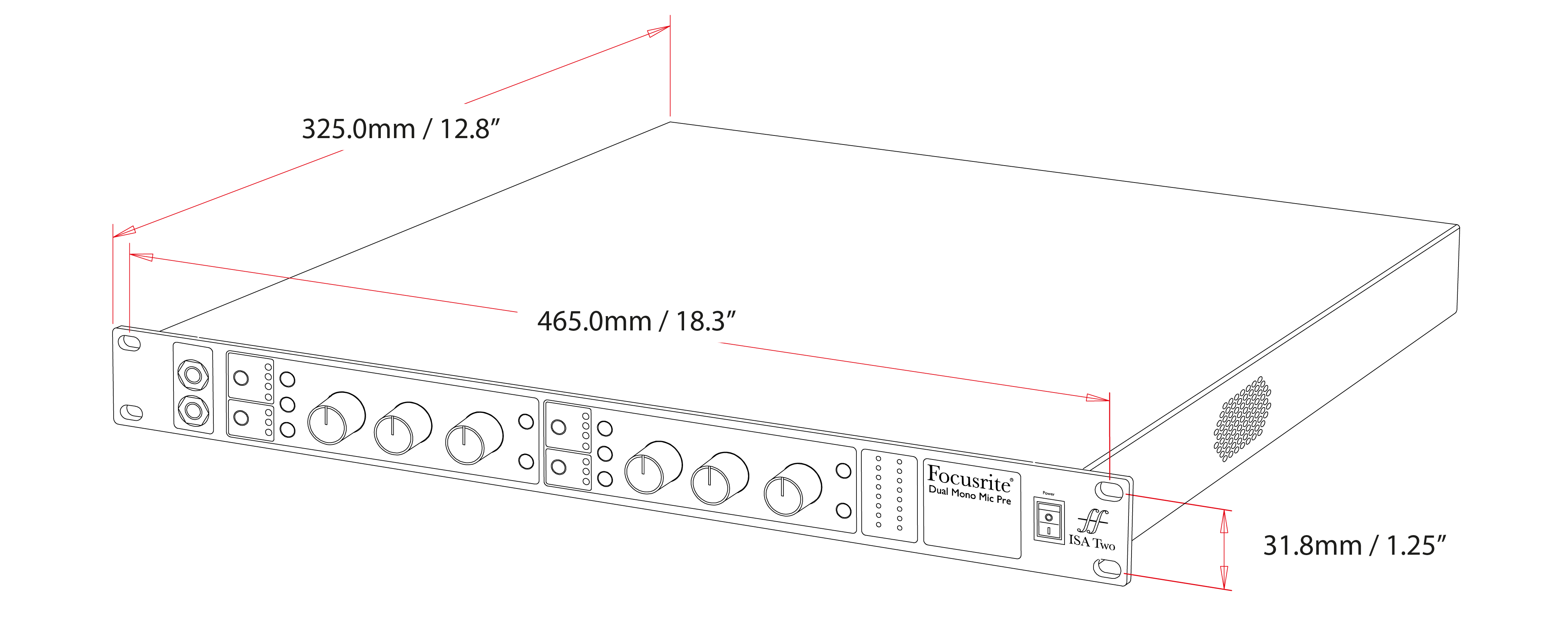

ISA Two 寸法は上の図に示されています。
上記の寸法は、ラックマウント用のスペースを示しています。 ISA Two. 物理的な寸法については ISA Two、 見る ISA Two 性能と仕様。
ISA Two 1U の垂直ラックスペースが必要です。ケーブルを設置できるよう、ユニットの後ろにラックの奥行きを 75 mm 追加してください。
ISA Two 重さを量る また、固定環境 (スタジオ ラックなど) に設置する場合は、フロント パネルのラック マウント* が適切なサポートを提供します。ただし、ユニットを移動可能な状況で使用する場合 (ツアー用のフライトケースなど)、ラック内でサイドサポート レールまたは棚を使用することをお勧めします。
重要
*19 インチ機器ラック専用に設計された M6 ボルトとケージ ナットを必ず使用してください。 「M6 ケージ ナット」というフレーズを使用してインターネット検索すると、適切なコンポーネントが表示されます。
冷却用の通気口が両側にあります。ラックに取り付けるときに、これらの通気口が妨げられないように注意してください。パワーアンプなど、大量の熱を発生する機器の直上にユニットを取り付けないでください。
注記
最高使用環境温度は、 40°C。
ISA Two 主電源から供給されます。 100 V ～ 240 V の AC 主電圧で動作できる「ユニバーサル」電源が組み込まれています。AC 接続は、背面パネルの標準 3 ピン IEC コネクタを介して行われます。
接続する IEC ケーブルは各ユニットに付属しています。これは、お住まいの国に適したタイプの電源プラグで終端する必要があります。
AC 消費電力は、 ISA Two は 35 W。
注記
ヒューズはありません ISA Two またはその他の任意のタイプのユーザー交換可能なコンポーネント。サービスの問題はすべてカスタマー サポート チームに問い合わせてください (「 カスタマーサポートおよび本体サービス）。
