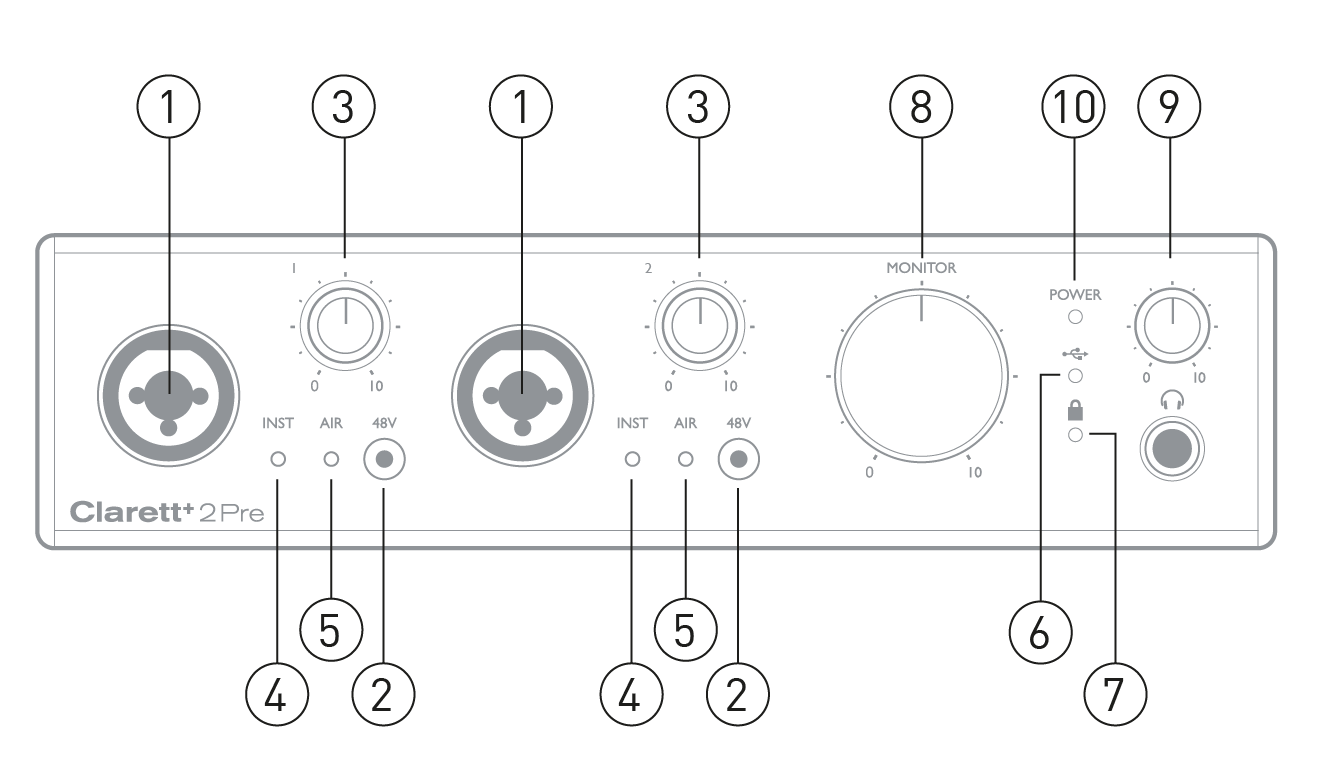

フロント パネルには、両方のチャンネルのマイク、ライン、楽器信号用の入力ゲイン コントロールと入力コネクタ、およびモニタリング コントロールが含まれています。
-
入力1と2
各チャンネルのコンボ XLR 入力ソケット - XLR コネクタを介してマイクを接続したり、¼ インチ ジャックを介して楽器 (ギターなど) やライン レベル信号を接続します。楽器やライン レベル信号には、TRS (バランス) または TS (アンバランス) ジャック プラグを使用できます。
-
48V – コンボ コネクタの XLR 接点、フォーミック入力 1 および 2 で 48V ファンタム電源を有効にする 2 つのスイッチ。各スイッチには、ファンタム電源が有効になっていることを示す赤色の LED が付いています。
すべてのマイクにファンタム電源が必要なわけではありません。マイクの動作にファンタム電源が必要かどうか不明な場合は、マイクのマニュアルをお読みください。
-
得 1 そして 2 – 2 つのロータリー コントロール: それぞれ入力 1 と 2 の信号の入力ゲインを調整します。
ゲイン コントロールには、信号レベルを確認するための LED の「ハロー」があります。緑色は、入力レベルが少なくとも -42 dBFS (つまり、「信号あり」) であることを示します。信号レベルが -6 dBFS に達するとリングはオレンジ色に変わり、0 dBFS になると赤色に変わります。
-
INST – ジャック入力1または2で楽器モードが選択されているときに点灯する2つの赤いLED Focusrite Control ソフトウェア。楽器モードを選択すると、ライン入力は高インピーダンスのアンバランス入力に変換されます。ここに 2 極 (TS) ジャック プラグを介して楽器を接続できます。
-
空気 – two 各入力でAIR機能が選択されると黄色のLEDが点灯します。 Focusrite ControlAIR は入力ステージの周波数応答を変更し、従来のトランスベースの Focusrite ISA マイクプリアンプをモデル化します。
-
(USB アクティブ) - ユニットが接続されたコンピューターとの接続を確立すると点灯する緑色の LED。
-
（ロック） – 緑色のLEDが点灯し、クロック同期を確認します。 Clarett⁺ 2Preの内部クロックまたは外部デジタル入力に接続します。
-
モニター – メインモニター出力レベルコントロール – これは通常、背面パネルのメインモニター出力のレベルを制御しますが、 Focusrite Control 複数の出力ペアのレベルを調整します。
-
（ヘッドフォン） – コントロールの下の¼インチTRSジャックソケットにステレオヘッドフォンを接続します。ヘッドフォン出力は常にアナログ出力3と4（ステレオペアとして）にルーティングされた信号を伝送します。 Focusrite Control。
-
力 – DC 電源が接続されていることを確認する緑色の LED。
-

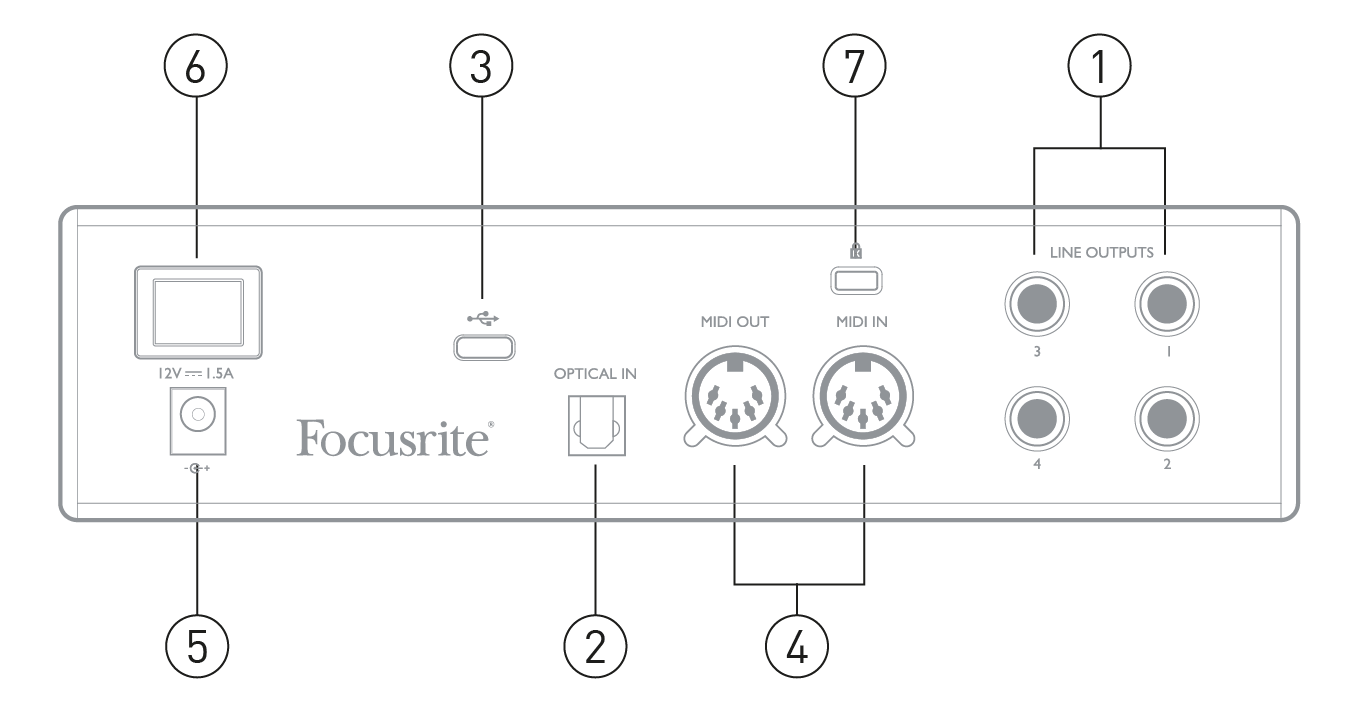

ライン出力 1～4 – ¼インチジャックソケットの4つのバランスアナログライン出力。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用します。ライン出力1と2は通常、モニタリングシステムのメインLとRスピーカーを駆動するために使用され、出力3と4は追加のラインレベル機器（アウトボードFXプロセッサーなど）を接続するために使用できます。すべての出力にルーティングされる信号は、 Focusrite Control。
-
光学入力 – 44.1/48 kHz のサンプル レートで 8 チャンネルの ADAT 形式のデジタル オーディオ、または 88.2/96 kHz で 4 チャンネルを伝送する TOSLINK™️ コネクタ。この入力は、176.4/192 kHz のサンプル レートでは無効になります。この入力は、ステレオ光 S/PDIF ソースも受け入れることができます。
-
-
MIDI入力 そして MIDI出力 – 外部 MIDI 機器を接続するための標準 5 ピン DIN ソケット。コンピューターと外部 MIDI デバイス間で MIDI データを送受信できます。
-
外部DC電源入力 – 電源 Clarett⁺ 2Pre 付属の別売ACアダプター（PSU）を介して。
PSUは 12V DCユニット定格 1.5A 中心がプラス極性です。
また、 Clarett⁺ 2Pre 15W Type-C™ポートを搭載したコンピューターからUSB接続で給電できます。 Clarett⁺ 2Pre USBバスパワー情報 お使いのコンピュータにこのポートがあるかどうかを確認してください。ない場合は、付属の AC アダプターを使用してください。
-
電源オン/オフスイッチ。
-
ケンジントンセキュリティスロット – Clarett⁺ 2Pre 必要に応じて適切な構造に変更します。
