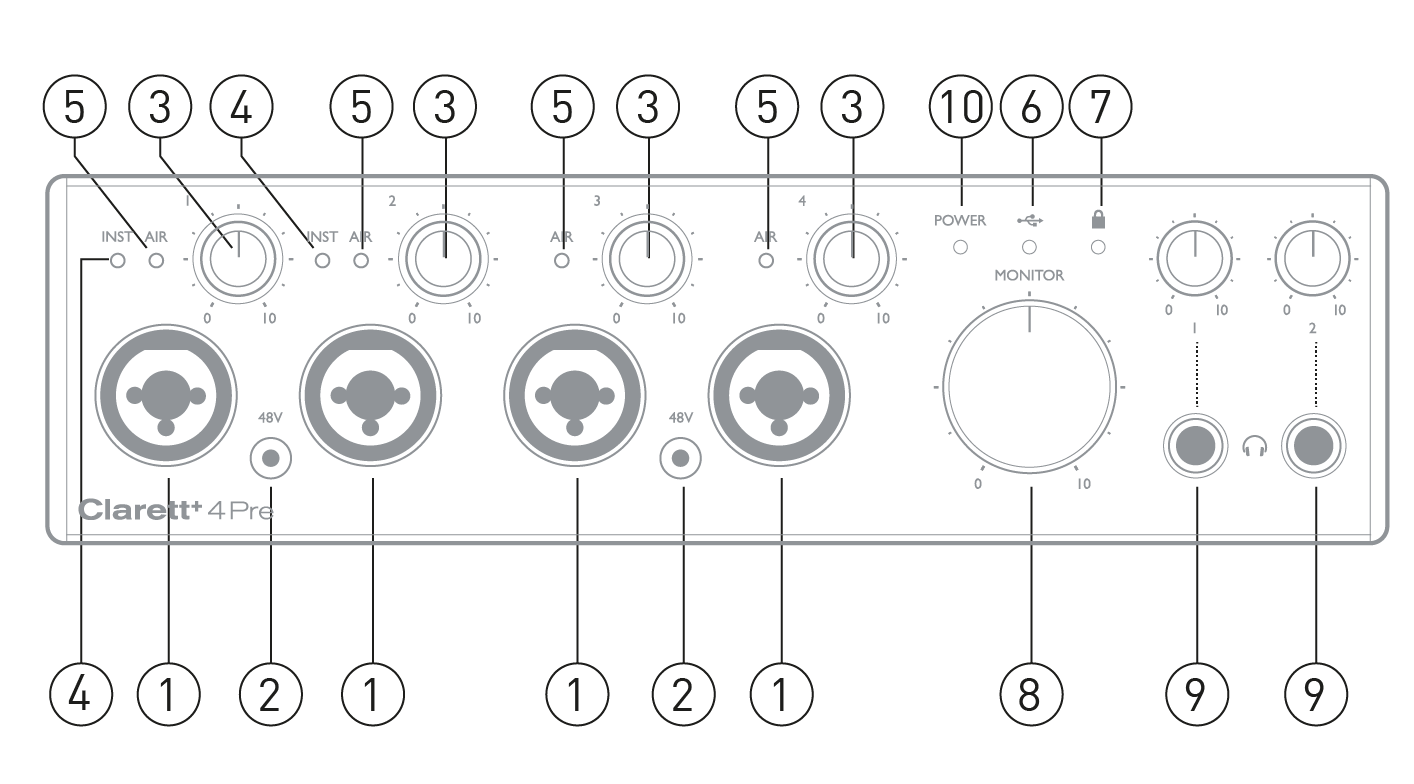

フロント パネルには、両方のチャンネルのマイク、ライン、楽器信号用の入力ゲイン コントロールと入力コネクタ、およびモニタリング コントロールが含まれています。
-
入力 1 に 4
各チャンネルにコンボXLR入力ソケットを装備。XLRコネクタ経由でマイクを接続するか、1/4インチジャック経由で楽器（ギターなど）やラインレベル信号を接続します。楽器またはラインレベル信号には、TRS（バランス）またはTS（アンバランス）ジャックプラグを使用できます。
-
48V – マイク入力 1 と 2、および 3 と 4 のコンボ コネクタの XLR 接点でそれぞれ 48V ファンタム電源を有効にする 2 つのスイッチ。各スイッチには、ファンタム電源が有効になっていることを示す赤色の LED が付いています。
すべてのマイクがファンタム電源を必要とするわけではありません。お使いのマイクがファンタム電源を必要とするかどうか不明な場合は、マイクのマニュアルをご覧ください。
-
得 1 に 4 – 4 つのロータリー コントロール: 入力 1 ～ 4 の信号の入力ゲインをそれぞれ調整します。
ゲイン コントロールには、信号レベルを確認するための LED の「ハロー」があります。緑色は入力レベルが少なくとも -42 dBFS (つまり「信号あり」) であることを示します。信号レベルが -6 dBFS に達するとリングはオレンジ色に変わり、0 dBFS になると赤色に変わります。
-
INST – ジャック入力1または2で楽器モードが選択されているときに点灯する2つの赤いLED Focusrite Control 2 ソフトウェア。楽器モードを選択すると、ライン入力は高インピーダンスのアンバランス入力に変換されます。ここに 2 極 (TS) ジャック プラグを介して楽器を接続できます。
-
空気 – 4 各入力でAIR機能が選択されると黄色のLEDが点灯します。 Focusrite Control 2AIR は入力ステージの周波数応答を変更し、従来のトランスベースの Focusrite ISA マイクプリアンプをモデル化します。
-
(USB アクティブ) - ユニットが接続されているコンピューターとの接続を確立すると緑色の LED が点灯します。
-
（ロック） – 緑色のLEDが点灯し、クロック同期を確認します。 Clarett⁺ 4Preの内部クロックまたは外部デジタル入力に接続します。
-
モニター – メインモニター出力レベルコントロール – これは通常、背面パネルのメインモニター出力のレベルを制御しますが、 Focusrite Control 2 複数の出力ペアのレベルを調整します。
-
(ヘッドフォン) 1 および 2 – コントロールの下にある 2 つの 1/4 インチ TRS ジャック ソケットに 1 組または 2 組のステレオ ヘッドフォンを接続します。
ヘッドフォン 1 は常にライン出力 3 および 4 と同じミックスを送信しますが、ヘッドフォン 2 はソフトウェアで出力 5 および 6 を使用して独立したミックスを提供できます。各ヘッドフォン出力には独自のボリューム コントロールがあります。
-
力 – DC 電源が接続されていることを確認する緑色の LED。
-

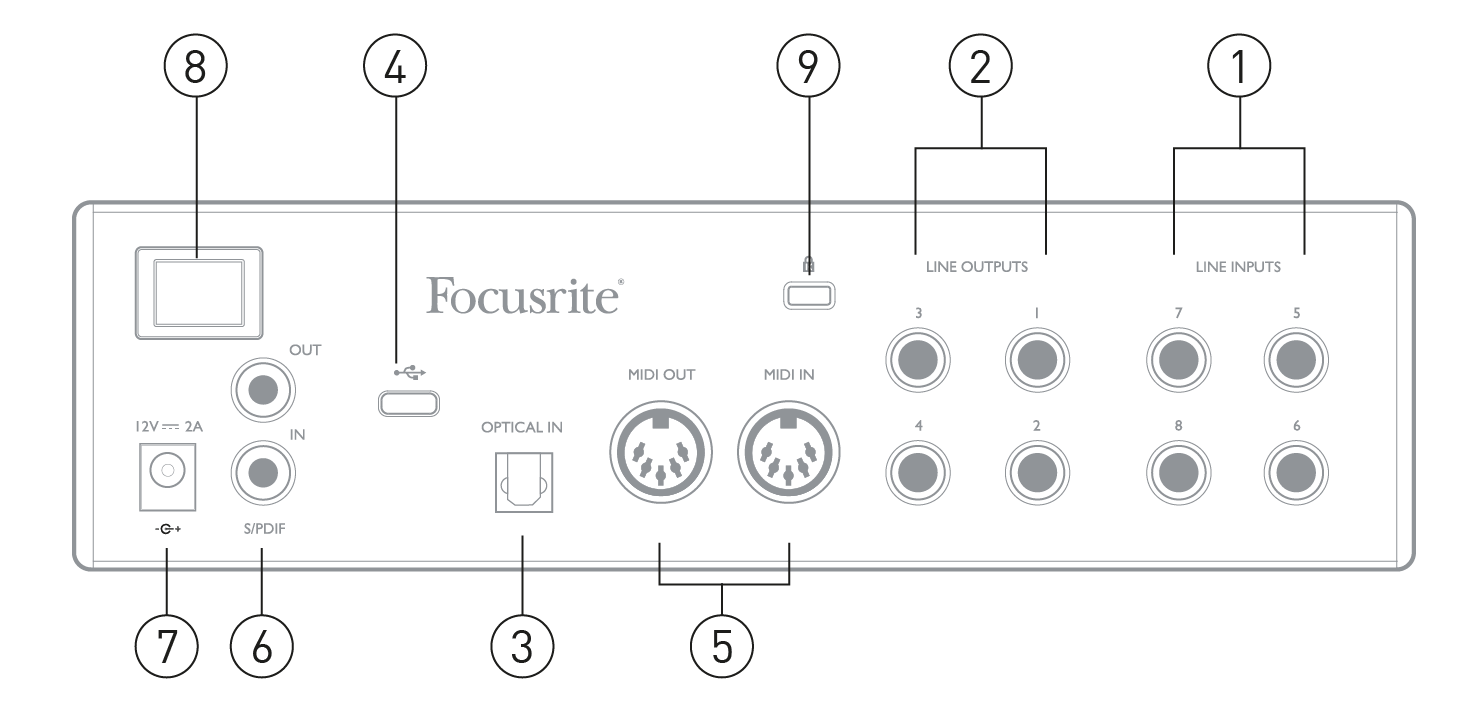

ライン入力 5 に 8 – チャンネル 5 ～ 8 用の 4 つのバランス アナログ ライン入力 (¼ インチ TRS ジャック ソケット)。¼ インチ TRS (バランス) または TS (アンバランス) ジャック プラグを使用して、さらにライン レベル信号をここに接続します。
-
ライン出力 1～4 – ¼インチジャックソケットの4つのバランスアナログライン出力。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用します。ライン出力1と2は通常、モニタリングシステムのメインLとRスピーカーを駆動するために使用され、出力3と4は追加のラインレベル機器（アウトボードFXプロセッサーなど）を接続するために使用できます。すべての出力にルーティングされる信号は、 Focusrite Control 2。
-
光学入力 TOSLINK™️コネクタは、ADATフォーマットのデジタルオーディオ信号を44.1/48kHzサンプルレートで8チャンネル、または88.2/96kHzで4チャンネル伝送します。この入力は176.4/192kHzサンプルレートでは無効になります。この入力は、ステレオ光S/PDIFソースにも対応しています。
-
-
MIDI入力 そして MIDI出力 – 外部MIDI機器を接続するための標準5ピンDINソケット。コンピューターと外部MIDI機器間でMIDIデータを送受信できます。
-
外部DC電源入力 – 電源 Clarett⁺ 4Pre 付属の別売ACアダプター（PSU）を介して。
PSU は定格 2 A の 12 V DC ユニットです。
-
電源オン/オフスイッチ。
-
ケンジントンセキュリティスロット – Clarett⁺ 4Pre 必要に応じて適切な構造に変更します。
