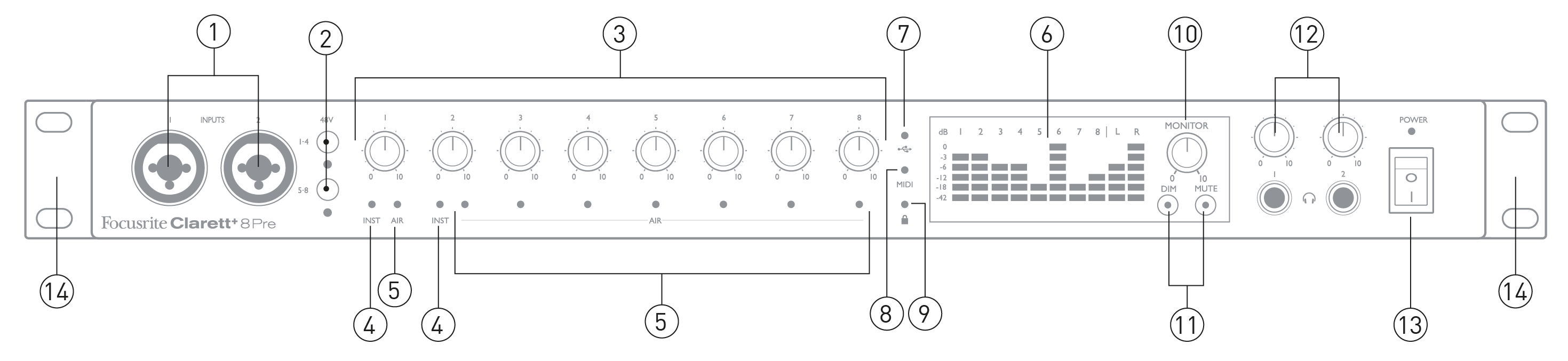

ハードウェア機能

入力1と2

各チャンネルのコンボ XLR 入力ソケット - XLR コネクタを介してマイクを接続したり、¼ インチ ジャックを介して楽器 (ギターなど) やライン レベル信号を接続します。楽器やライン レベル信号には、TRS (バランス) または TS (アンバランス) ジャック プラグを使用できます。

48V – マイク入力 1 ～ 4 と 5 ～ 8 のコンボ コネクタの XLR 接点でそれぞれ 48V ファンタム電源を有効にする 2 つのスイッチ。(入力 3 ～ 8 は背面パネルにあることに注意してください。) 各スイッチには、ファンタム電源が有効になっていることを示す赤色の LED があります。

すべてのマイクにファンタム電源が必要なわけではありません。マイクの動作にファンタム電源が必要かどうか不明な場合は、マイクのマニュアルをお読みください。

ゲイン 1 ～ 8 – 8 つのロータリー コントロール: 入力 1 ～ 8 の信号の入力ゲインをそれぞれ調整します。

INST – ジャック入力1または2で楽器モードが選択されているときに点灯する2つの赤いLED Focusrite Control ソフトウェア。楽器モードを選択すると、ライン入力は高インピーダンスのアンバランス入力に変換されます。ここに 2 極 (TS) ジャック プラグを介して楽器を接続できます。

空気 – eight 各入力でAIR機能が選択されると黄色のLEDが点灯します。 Focusrite ControlAIR は入力ステージの周波数応答を変更し、従来のトランスベースの Focusrite ISA マイクプリアンプをモデル化します。

メーター – 10 個の 6 セグメント LED バーグラフ メーターで次の情報を表示します。

入力メーターは入力ゲインステージ後の信号レベルを表示します。出力メーターはモニターレベルコントロール[10]の前の信号レベルを表示します。LEDは-42（緑、「信号あり」）、-18および-12dBFS（緑）、-6および-3dBFS（黄）、0dBFS（赤）で点灯します。0dBFSはデジタルクリッピングを示しており、これは常に回避する必要があります。

(USB アクティブ) - ユニットが接続されたコンピューターとの接続を確立すると点灯する緑色の LED。

ミディ – 背面パネルの MIDI IN ポートで MIDI データを受信しているときに点灯する緑色の LED。

（ロック） – 緑色のLEDが点灯し、クロック同期を確認します。 Clarett⁺ 8Preの内部クロックまたは外部デジタル入力に接続します。

モニター – メインモニター出力レベルコントロール – これは通常、背面パネルのメインモニター出力のレベルを制御しますが、 Focusrite Control 複数の出力ペアのレベルを調整します。

暗い そして ミュート – Clarett+ 8Pre のモニター出力を制御する 2 つのスイッチ。 暗い 出力レベルを18dB下げます。 ミュート 出力をオフにします。デフォルトでは、これらのスイッチはメインモニター出力1と2に影響しますが、 Focusrite Control 他のアナログ出力を制御します。スイッチが点灯して、選択した機能を示します（暗い： 黄色、 ミュート： 赤）。

(ヘッドフォン) 1 および 2 – コントロールの下にある 2 つの 1/4 インチ TRS ジャック ソケットに 1 組または 2 組のステレオ ヘッドフォンを接続します。

ヘッドフォン出力は常にアナログ出力7/8と9/10（ステレオペア）に現在ルーティングされている信号を伝送します。 Focusrite Control。

力 – AC 電源スイッチと緑色の LED。

Clarett+ 8Preを標準の19インチ機器ラックに取り付けるためのラックイヤー

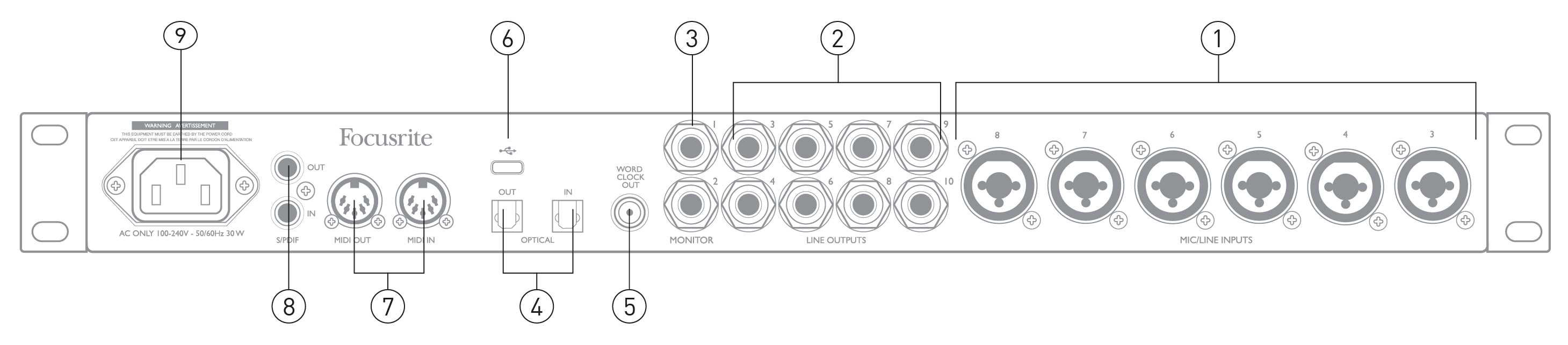

MIC/ライン 入力 3 に 8 – コンボ XLR 入力ソケット - 必要に応じて、XLR または 1/4 インチ ジャックを介して追加のマイクまたはライン レベル信号を接続します。ライン レベル信号には、1/4 インチ TRS (バランス) または TS (アンバランス) ジャック プラグを使用できます。

ライン出力 3 に 10 – ¼インチジャックソケットに8つのバランスアナログライン出力。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用します。これらの出力にルーティングされる信号は、 Focusrite Control代替スピーカー（ミッドフィールド、ニアフィールドなど）やマルチチャンネルモニタリングシステムの追加スピーカーを駆動したり、オーディオをアウトボードFXプロセッサに送信したりするために使用できます。

モニター 1 そして 2 – 1/4インチジャックソケット（「アンチサンプ」付き）のバランスアナログライン出力2つ。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用します。これらはライン出力1と2でもあり、通常はモニタリングシステムのメインLとRスピーカーを駆動するために使用されます。ただし、出力ルーティングはカスタマイズできます。 Focusrite Control。

光学入力 そして 外 – 2つのTOSLINK™️コネクタ。それぞれ44.1/48kHzのサンプルレートでADATフォーマットの8チャンネルのデジタルオーディオ、または88.2/96kHzで4チャンネルのデジタルオーディオを伝送します。この入力はステレオ光S/PDIFソースも受け入れることができます。このオプションは以下から選択します。 Focusrite Controlこの入力は、サンプル レートが 176.4/192 kHz の場合は無効になることに注意してください。

ワードクロック出力 – BNCコネクタは Clarett⁺ 8Preのワードクロック。これを使用して他のデジタルオーディオ機器を同期します。

USB-Cコネクタ;接続 Clarett⁺ 8Pre 付属の USB-C から USB-C または USB-C から USB-A ケーブルを使用してコンピューターに接続します。

MIDI入力 そして MIDI出力 – 外部 MIDI 機器を接続するための標準 5 ピン DIN ソケット。コンピューターと外部 MIDI デバイス間で MIDI データを送受信できます。

S/PDIF入力 そして 外 – 2チャンネルのデジタルオーディオ信号を入出力する2つのフォノ（RCA）ソケット Clarett⁺ 8Pre S/PDIFフォーマットで出力します。他のすべての入力と出力と同様に、S/PDIFルーティングをカスタマイズできます。 Focusrite Control。

AC電源 - 標準IEC（AC）コネクタ。 Clarett⁺ 8Pre 「ユニバーサル」電源が装備されており、100～240 V、50 Hz または 60 Hz のあらゆる AC 主電圧で動作します。
