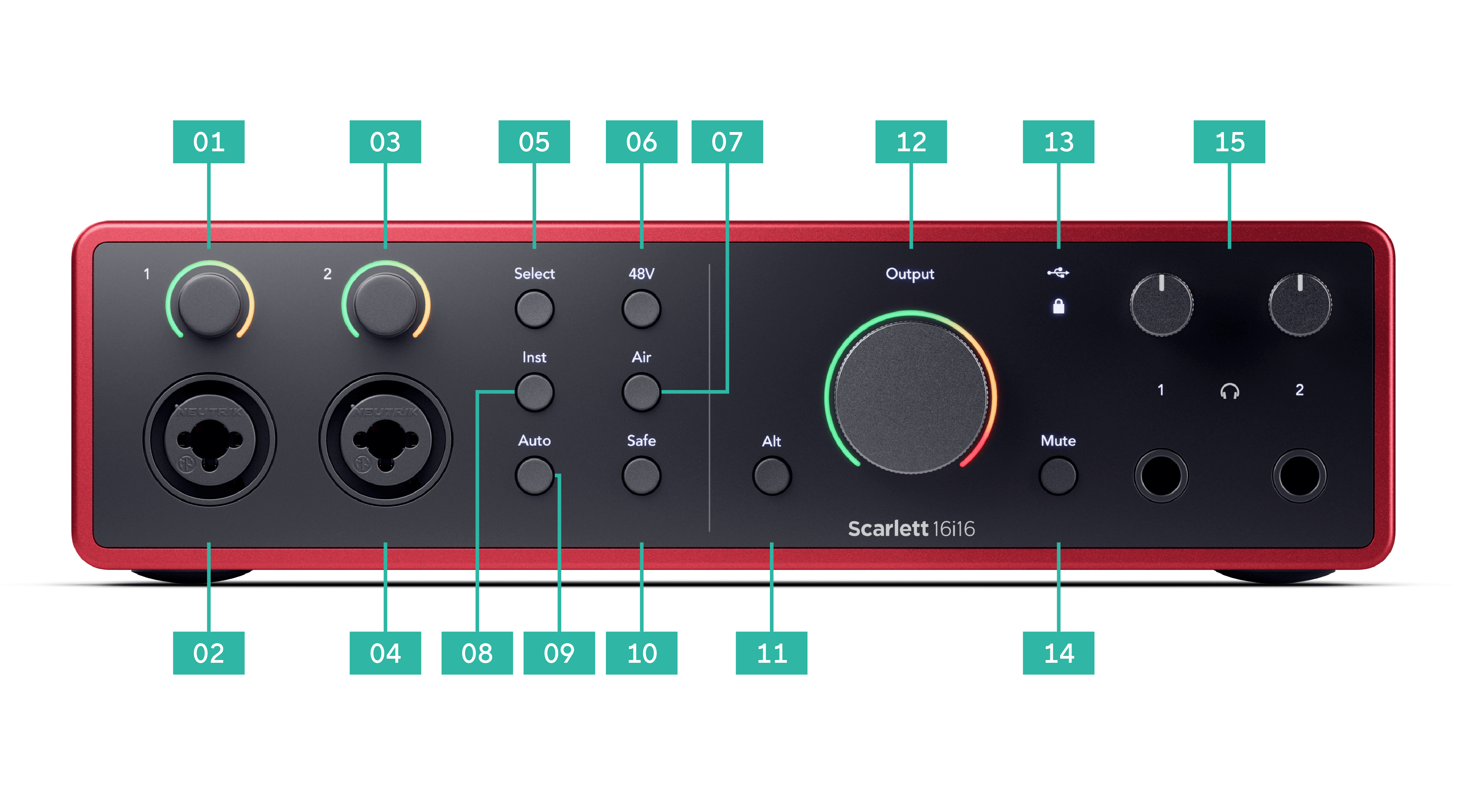

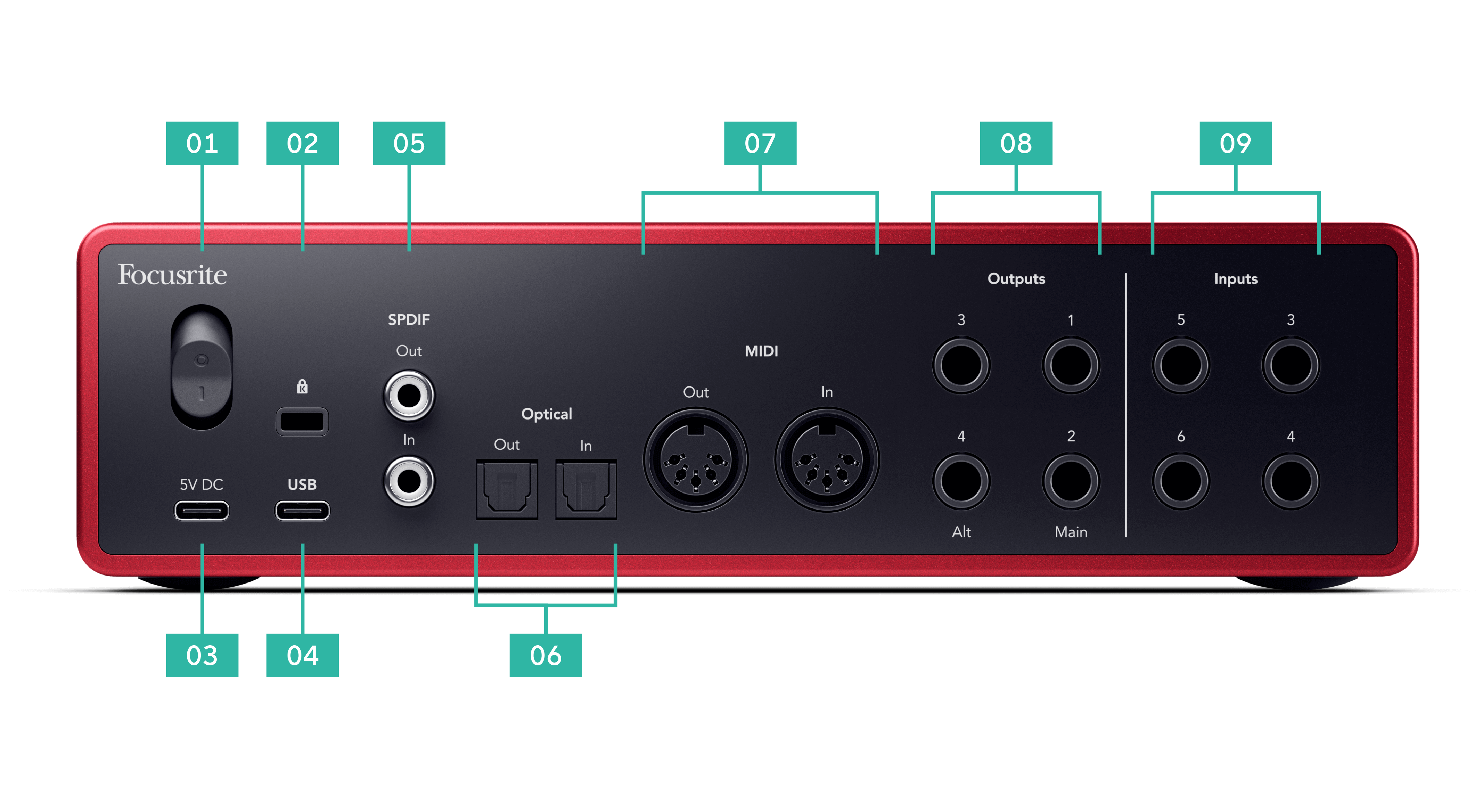

Scarlett 16i16 4th Gen 各部の名称と特徴

3ピンXLR 入力 コネクタは、マイク・レベル信号に対応します。

マイク入力レベルは、フロントパネルの対応する入力ゲインノブで調整できます。コンデンサーマイクを使用する場合は、48Vファンタム電源も利用できます。ファンタム電源は、フロントパネルの48Vボタンで有効にできます。

48Vファンタム電源は、チャンネル毎に有効にできます。

プリアンプの入力ゲインを使うと、コンピュータおよび録音ソフトウェアへ送信する信号レベルを調整できます。

最高の音質での録音を行うには、プリアンプの入力ゲインを適切に設定することが重要になります。プリアンプの入力ゲインが低すぎると入力信号が小さくなります。この状態で録音した信号のレベルを上げると、ノイズが大きく聞こえる場合があります。反対にプリアンプの入力ゲインが高すぎると、入力信号がクリップし耳障りな歪みが録音されてしまう可能性があります。

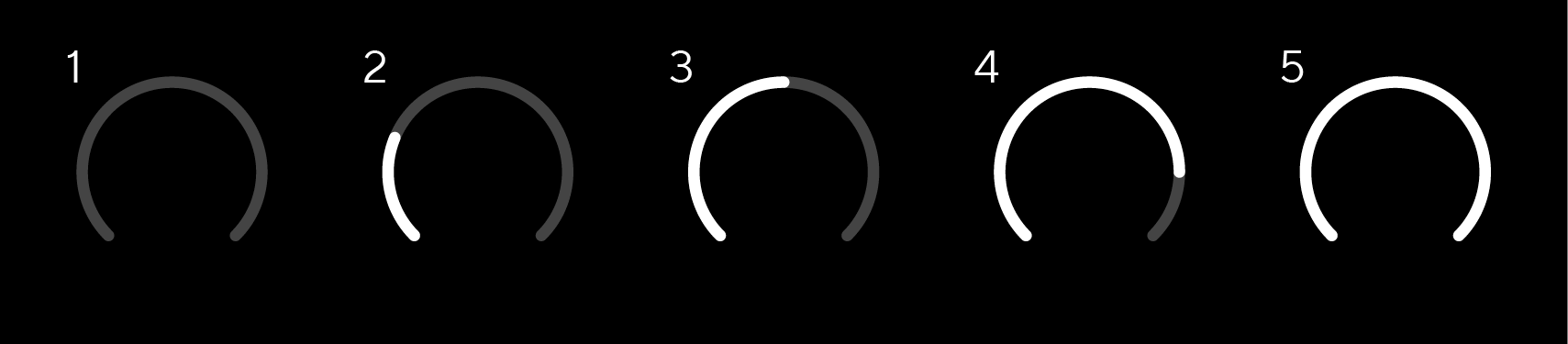

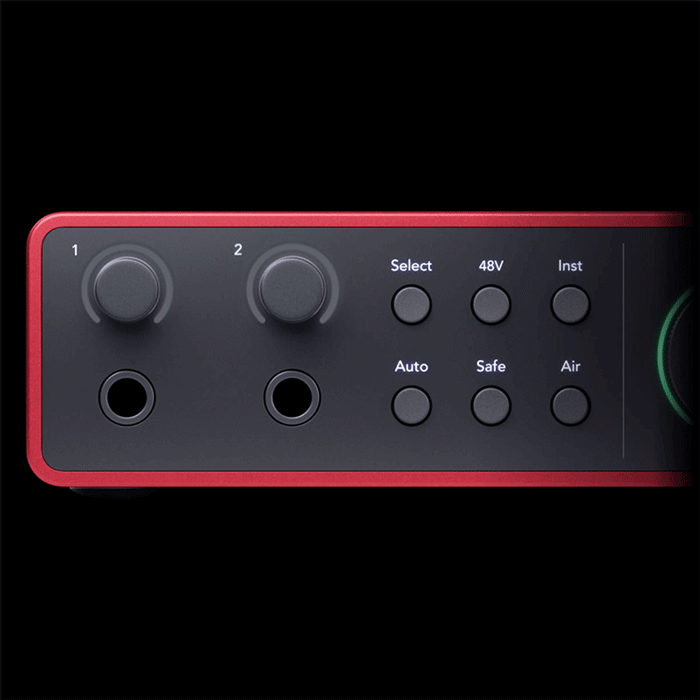

入力ゲインを上げるには、ゲインノブを時計方向に回します。ゲインノブを回すとゲインHaloが時計回りに徐々に点灯し、ゲインレベルを表示します。ゲインノブの位置と入力ゲイン値の関係は、以下の図の通りです。

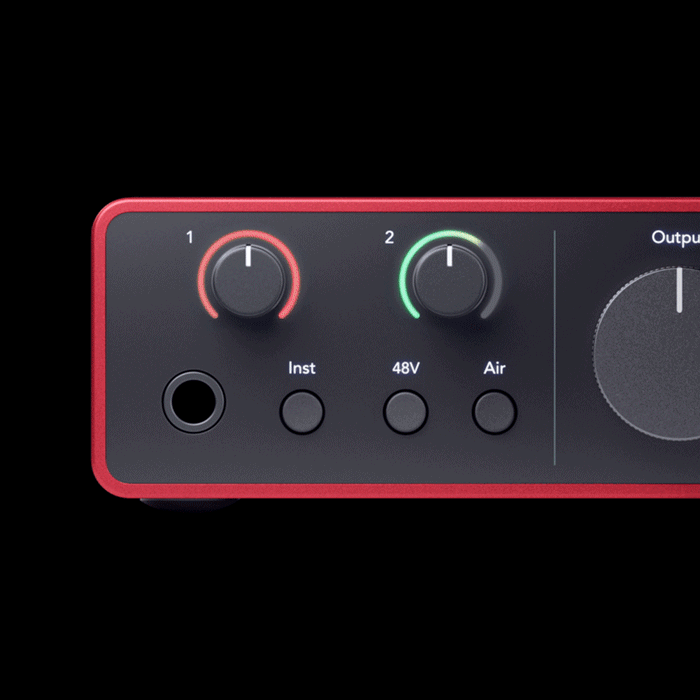

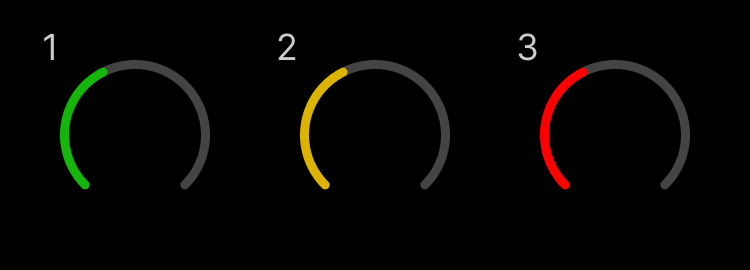

プリアンプに信号を入力しながら入力ゲインを調整すると、ゲインHaloはコンピュータへの送信レベルに応じて緑、橙、赤に点灯します。ゲイン・ノブの位置とゲイン値の関係は上記図と同様となります。ゲイン調整後にノブから手を離すと、通常の入力メーター表示に復帰します（入力メーターのページ参照）。

ソフトウェアのゲインコントロール

プリアンプの入力ゲインは、Focusrite Control 2から調整することも可能です。

Focusrite Control 2でプリアンプの入力ゲインを調整するには：

1. 調整するチャンネルの仮想ノブをクリックするか、Tabキーを使ってプリアンプのゲインコントロールを選択します。

2. マウスを上下に動かすか、キーボードの矢印キーを使って、ゲインを増減します（±1dB刻み）。

以下の画像は、プリアンプのゲインを最小、中間、最大に設定した状態を示しています。

入力ゲインなし

ゲイン50％

ゲイン100％

この動画では、Focusrite Control 2からゲインを操作する方法を説明します。

入力メータリング

入力ゲインコントロールを調整してないとき、ゲインHaloは入力メーターとして機能します。入力信号レベルが大きくなると（入力ゲイン設定が高い場合など）、ゲインHaloは緑色から橙色に変化します。入力信号レベルがクリップすると、ゲインHalo全体が赤く点滅します。

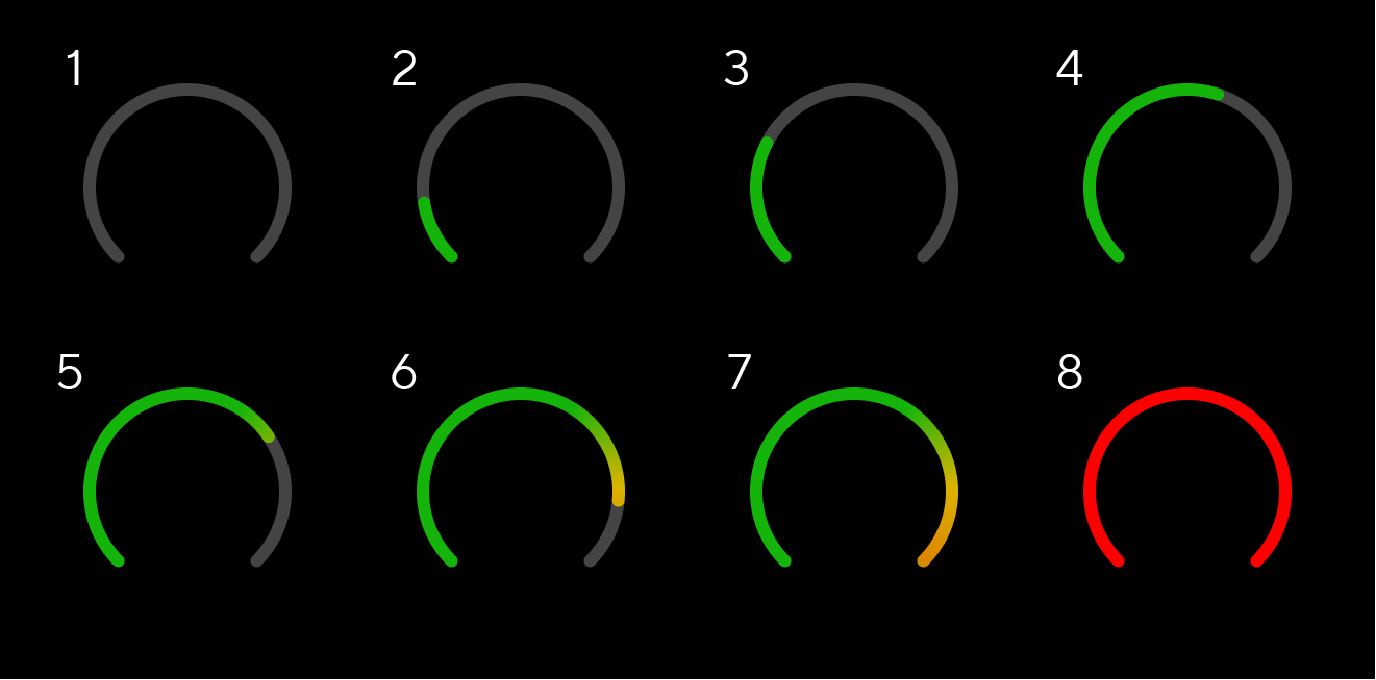

下図は、各入力信号レベルにおけるメーター表示を示しています。

1. 入力信号なし

2. -42 dBFS

3. -36 dBFS

4. -24 dBFS

5. -18 dBFS

6. -12 dBFS

7. -6 dBFS

8. 0 dBFS、クリッピング - 信号の歪みやクリップを避けるため、入力ゲインを下げる必要があります。

ヒント

入力信号がクリップするとゲインHalo全体が赤く点灯します。これによりどの角度からでもフロントパネルでクリップの状態を確認できます。

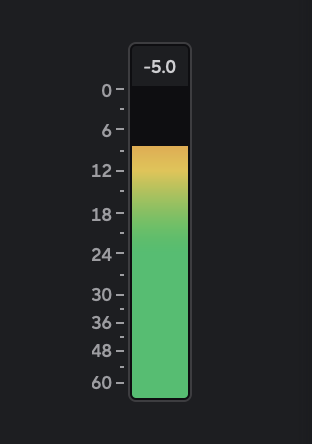

ソフトウェア・メータリング

入力信号レベルは、Scarlett 16i16のフロントパネルと同様にFocusrite Control 2でも確認でき、プリアンプ・ゲインを適切に設定できます。

信号レベルが大きくなると、Focusrite Control 2のメーターの色が緑色から橙色（クリップ寸前）に変化します。

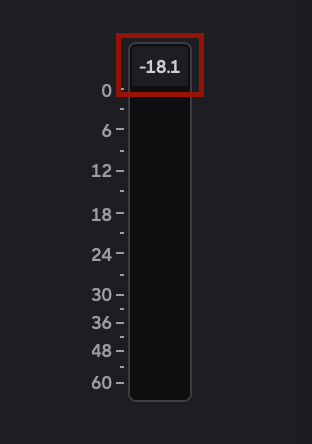

メーター上部のインジケーターは、ピーク・レベル（dBFS）を表示します。ピーク・レベルとは、入力信号のモニタリングを開始してからの最大レベルを指します。ピーク・レベル・メーターをマウスでクリックすると、ピーク値を リセット することができます。

ヒント

録音の際は、ピーク・レベルが-12dBFSになるように心がけてください。これにより、すべてのトラックの録音を終えた際に十分なヘッドルームを確保できます。

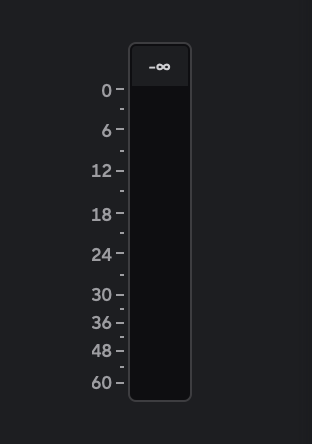

入力信号を待機中

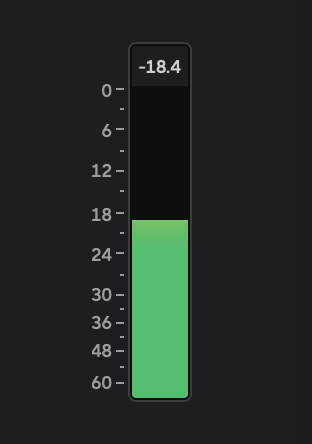

入力信号が-18dBに達した様子

クリックしてピーク・レベル・メーターを リセット 。

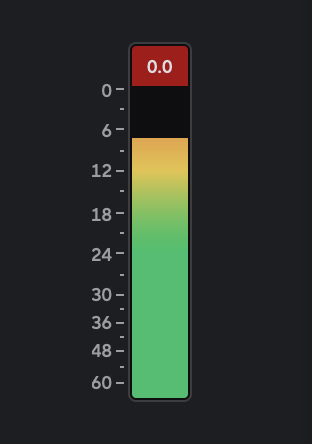

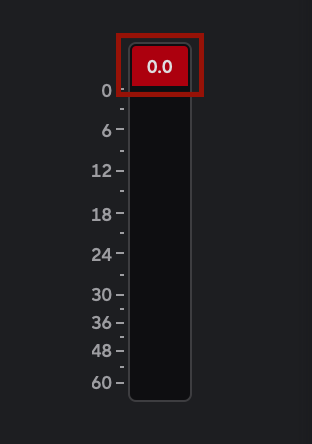

入力信号やゲイン設定が大きすぎてプリアンプがオーバーロードすると、ピーク・レベル・メーターが赤色に点灯します。ピーク・レベルメーターをマウスでクリックすると、ピーク値を リセット することができます。

信号がクリップすると、メーター上部のクリップ・インジケーターが赤色に点灯します。その場合は、該当するチャンネルを選択してゲインを減らします。

クリックしてピーク・レベル・メーターを リセット 。

Scarlett 16i16では、フロント・パネルのコントロールを用いて各プリアンプを設定します。 Select ボタンを押すことで、設定するプリアンプが切り替わります。

いずれかのプリアンプが常に選択された状態となり、 Select ボタンを押すことで、選択中のプリアンプを切り替えることができます。プリアンプを切り替えると、新たに選択されたプリアンプの番号が緑色に点灯し、各設定の点灯表示が新たなプリアンプの状態に応じて変更されます。

Scarlett 16i16の電源をオンにすると、前回電源をオフにしたときに選択されていたプリアンプが選択されます。

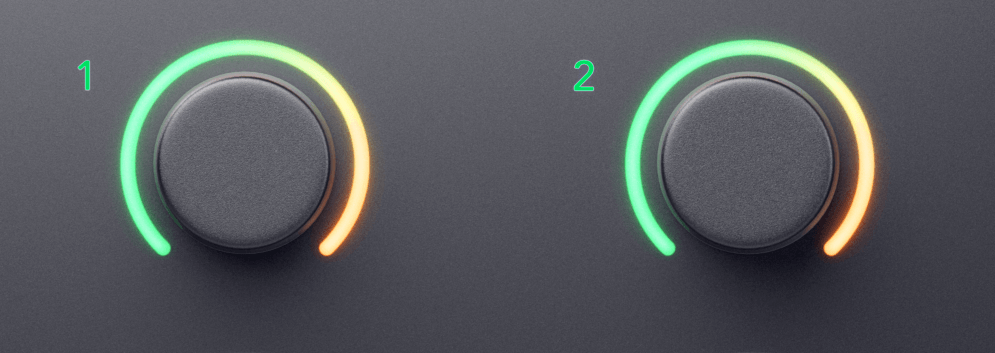

プリアンプをリンクすると、1つのコントロールで2つのプリアンプを同時に制御できます。2つのプリアンプに対して同じゲイン値を設定したり、その他の機能を同時に有効にすることができます。そのため、マイクペア、ステレオシンセサイザー、キーボードなど、ステレオ録音の際に便利な機能です。

プリアンプがリンクされると：

48V（別名ファンタム電源）は、電源を必要とする接続機器に48Vの電圧をインターフェースのXLRコネクタから供給します。主な用途はコンデンサー・マイクですが、 48Vを必要とするインライン・マイク・プリアンプやアクティブ・ダイナミック・マイク、アクティブDIボックスなどにも使用できます。

48Vを有効にするには：

48V アイコンが点灯し、48Vファンタム電源が有効になったことを示します。

これで、選択したXLR入力および接続先の機器に48Vファンタム電源が供給されます。

48V（ファンタム電源）をソフトウェアで有効にする

48V（ファンタム電源）をFocusrite Control 2で有効にするには、+48Vボタンをクリックします。これは本体フロントパネルの48Vボタンと同様の動作です。

+48Vファンタム電源オフ

+48V ファンタム電源オン

Inst ボタンを使用すると、 Scarlettの6.35mm（1/4インチ）ジャック入力のインピーダンスおよび入力レベルがライン・レベル入力からインストゥルメント・レベル入力に最適な設定に変更されます。各モードでの入力インピーダンスの値は、 仕様 の章で確認できます。Instボタンをオンにせずにエレキ・ギターを接続すると音が籠もりレベルが小さくなりますが、 Inst ボタンをオンにすると適切なサウンドに改善されます。

Inst （インストゥルメント）ボタンは、選択チャンネルの6.35mm（1/4インチ）ライン入力にのみ有効となります。この機能を有効にすると、ライン・レベル機器に適した入力から、インストゥルメント・レベル機器に適した入力に切り替わります。

Inst ボタンを押すと、6.35mm（1/4インチ）ジャック入力のインストゥルメント・モードの有効/無効が交互に切り替わります。 Inst を有効にすると Inst 表示が緑色に、無効にすると白色に点灯します。Instを有効にして入力ジャックにケーブルを接続すると、入力ゲインの最小値が+7dBに変更されます。

Inst を有効（緑色に点灯）にすると、1/4インチ入力にはインストゥルメント・レベル機器を接続できます。以下は接続可能な機器の一例です。

Inst を無効（白色に点灯）にすると、6.35mm（1/4インチ）入力にライン・レベル機器を接続できます。以下は接続可能な機器の一例です。

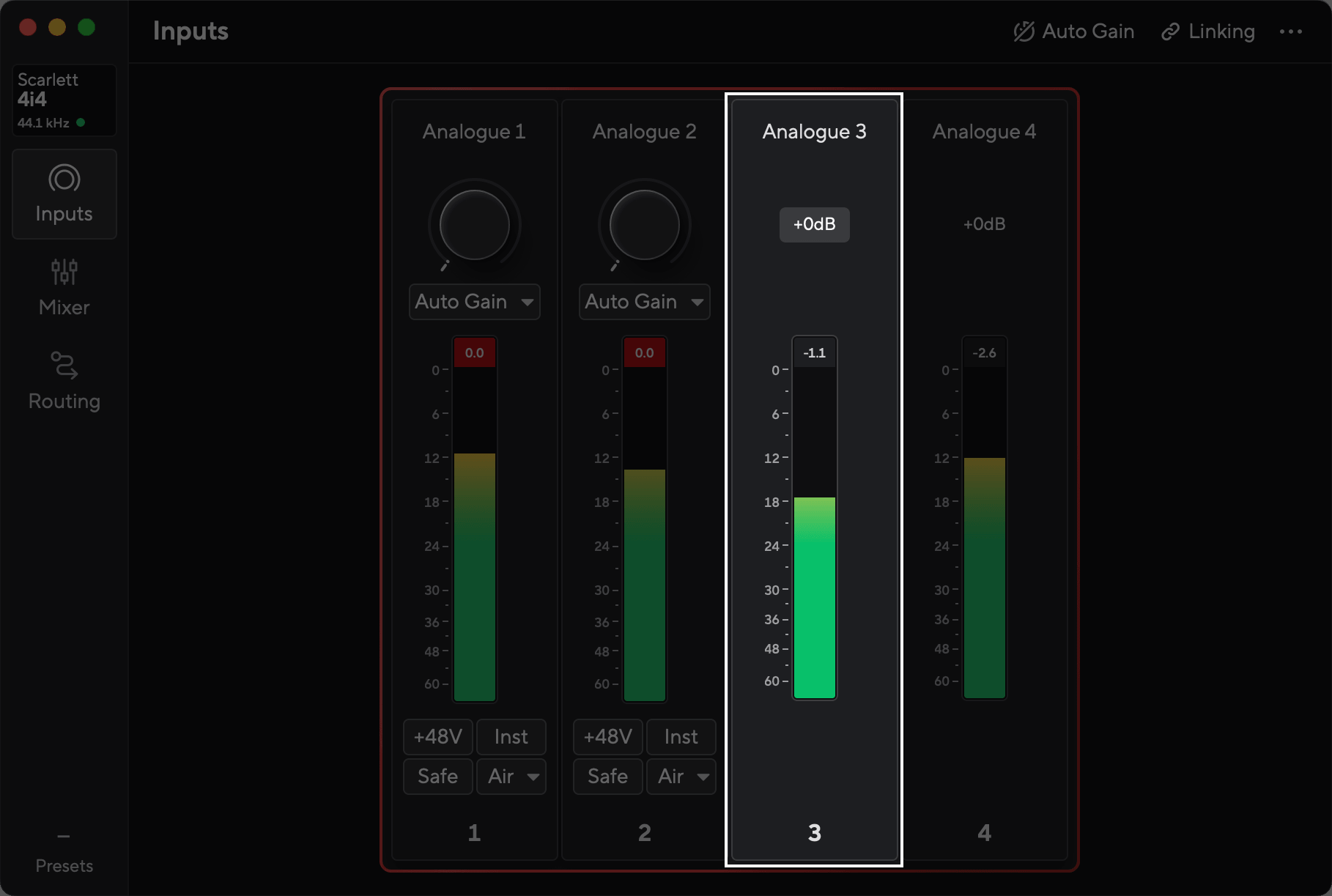

インストゥルメント/ライン入力をソフトウェアで切り替える

Focusrite Control 2でインストゥルメント入力およびライン入力を切り替えるには、 Inst ボタンをクリックします。

ライン

インストゥルメント

オートゲインを開始し、16i16 4th Genへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

オートゲインを使用するには：

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

オートゲインの処理が失敗すると、ゲインHaloは赤く点灯します。詳細は、「ゲインHaloが赤く点灯した場合」をご参照ください。

オートゲインをソフトウェアから実行する

この動画では、Focusrite Control 2でオートゲインを使う方法を説明します。

Focusrite Control 2でAuto Gainを使用するには：

1. Focusrite Control 2のAuto Gainボタンをクリックします。

2. オートゲインのカウントダウンが終了するまでマイクに向かって話す（または歌う）か、楽器を演奏します。このとき本番のレコーディングと同じ音量で演奏する（歌う）ことで、適切なレベルを設定できます。

   オートゲイン処理が開始され、ソフトウェア上のゲインHaloがカウントダウンを始めます。

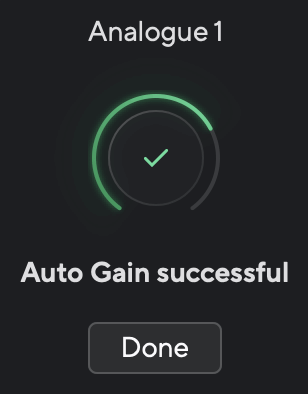

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

オートゲインの処理が失敗し、ゲインHaloが赤く点灯した場合

入力信号がオートゲインに適していない場合（信号が検出されないなど）、10秒後にオートゲイン処理が停止し、メーターが赤く点灯します。ゲインはオートゲイン開始前の値に戻ります。

本体のゲインHalo

オートゲイン失敗

これは、信号が入力されない、入力信号レベルが小さすぎる、または大きすぎる、などの理由でオートゲインが適切に処理できない場合に発生します。このエラーが生じた場合は、以下をお試しください。

• 入力ソースが入力端子に正しく接続されているか確認する。

• コンデンサーマイクを使用する場合は、48V（ファンタム電源）を有効にする。

• オートゲイン実行中は音を出し続ける。

• 信号レベルを大きくしすぎない。

  • シンセ、キーボード、アンプシミュレーターなどのラインレベル機器を接続する場合は、XLR入力ではなく6.35mm ジャック入力を使用してください。

  • ソース機器の出力レベルを下げてください。

• 信号レベルが小さすぎる場合は、オートゲインを開始する前に入力ゲインを25～50%上げる。

マルチチャンネル・オートゲイン

オートゲインを開始し、16i16 4th Genへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

マルチチャンネル・オートゲイン機能では、インターフェースのすべてのプリアンプ・チャンネルでオートゲイン処理が実行されます。複数チャンネルを同時に録音する場合に、入力レベルを素早く設定できる便利な機能であり、以下のような場面で活用できます。

• ギターを演奏しながら同時にボーカルも録音する場合

• 複数のマイクでドラムキットを録音する場合

• バンドの同時録音

マルチチャンネル・オートゲインを開始するには：

1. Auto ボタンを2秒間長押しします。

   Auto アイコンが10秒間、緑色にゆっくりと点滅し、すべてのチャンネルのゲインHaloが10秒間カウントダウンを開始します。

2. オートゲインのカウントダウンが終了するまでマイクに向かって話す（または歌う）か、楽器を演奏します。このとき本番のレコーディングと同じ音量で演奏する（歌う）ことで、適切なレベルを設定できます。

オートゲインのカウントダウンが完了すると、ゲインHaloが1秒間緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

注記

オートゲイン実行中にAuto Gainボタンを再度押すと、いつでも処理を中止できます。この場合、ゲイン値はオートゲイン開始前の値に復帰します。

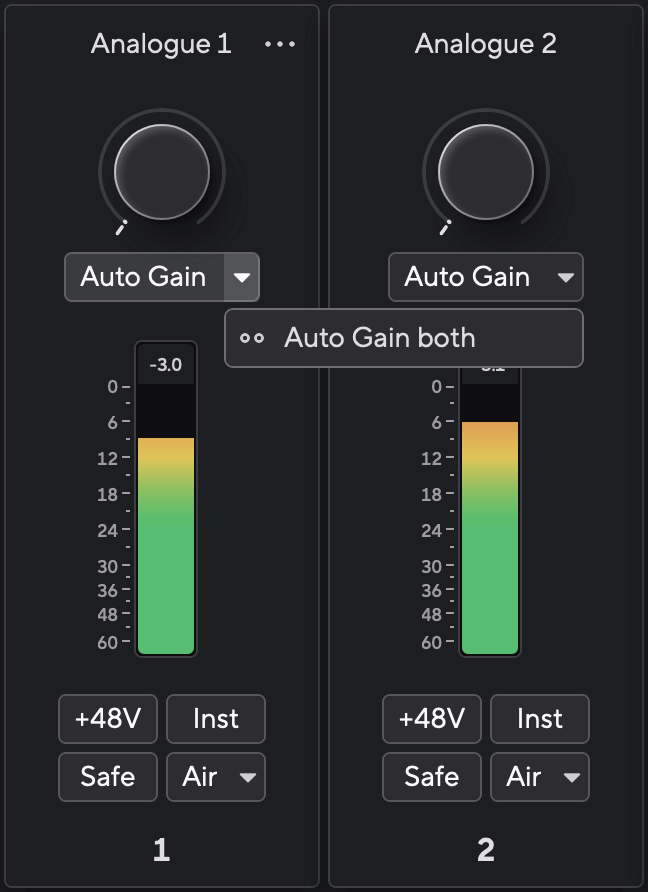

Focusrite Control 2でマルチチャンネル・オートゲインを実行する

マルチチャンネル・オートゲインは、Focusrite Control 2からも実行できます。

手順は以下の通りです：

1. Focusrite Control 2を開き、インプット・タブを開きます。

2. Auto Gainボタンの矢印アイコンをクリックしてドロップダウン・メニューを開きます。

3. 「 Auto Gain both」のいずれかを選択します。

   • 「 オートゲイン 両方」を選択すると、16i16 4th Genのすべての入力チャンネルに対してオートゲインが実行されます。

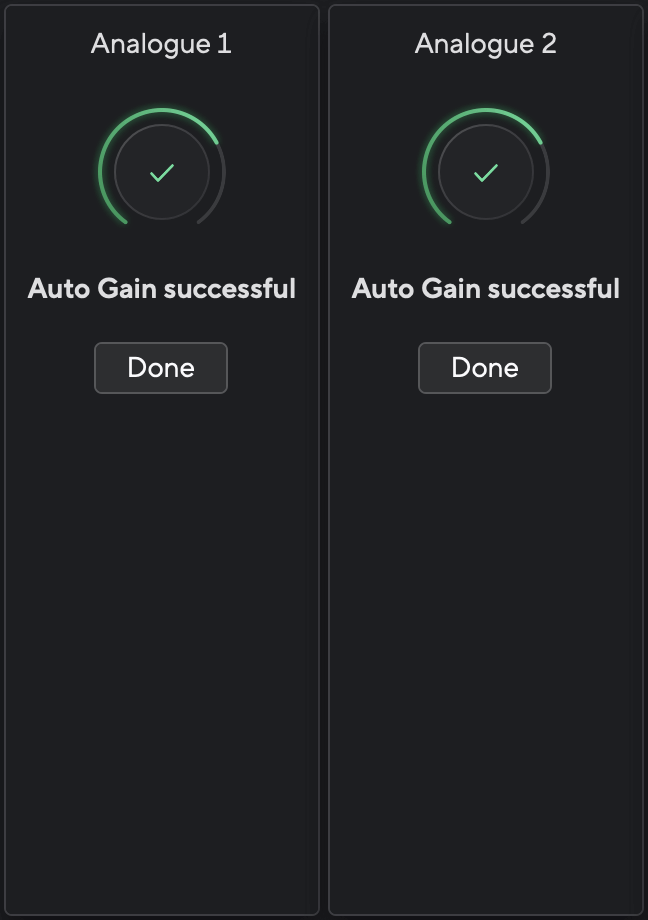

オートゲイン処理が完了すると、実行したチャンネルと新たに変更されたゲイン・レベルがFocusrite Control 2に表示されます。

マルチチャンネル・オートゲインのエラー表示

マルチチャンネル・オートゲインの処理は、対象チャンネルまたはすべてのチャンネルの処理中に失敗する可能性があります。

その場合は、以下のいずれかの方法で解決できます。

• Retryをクリックして選択したすべてのチャンネルに対してオートゲインを再実行します。この場合は、オートゲインが成功したチャンネルにも再度処理が実行されます。

• Closeをクリックし、失敗したチャンネルに対してオートゲインを改めて実行します。

• Closeをクリックし、オートゲインが失敗したチャンネルのゲインを手動で調整します。

オートゲインのカウントイン

16i16でオートゲインを開始すると、入力レベルを適切に設定するために音を出す必要があります。マイクや楽器の準備に時間が必要な場合は、オートゲインのカウントインを使って、オートゲインが開始するまでの時間を設定できます。

オートゲインのカウントインを有効にするには：

1. Focusrite Control 2の入力部タブに移動します。

2. Focusrite Control 2の入力部タブの上部にあるオートゲインボタンをクリックします。

3. クリックして、オートゲインのカウントインの値を選択します：

   オフ 5秒 10秒 20秒 30秒

オートゲインのカウントインを有効にすると、Focusrite Control 2の入力部タブ上部にある小さなタイマーアイコンに、現在のカウントイン時間が秒数で表示されます。

Safe ボタンを押すとクリップセーフ機能が有効になり、入力信号のクリッピングが生じる恐れのある場合に、プリアンプの入力ゲインが自動的に調整されます。

クリッピングは、プリアンプのオーバーロードにより発生する現象で、入力信号に対してゲイン設定が高すぎると発生しやすくなります。プリアンプの歪みであるクリッピングは不快なサウンドになることが多く、録音テイクを台無しにする可能性があります。クリップセーフはこれを回避するのに役立つ機能であり、入力信号レベルが高くなりクリッピングの恐れが生じると、プリアンプのゲインが自動的に制御されます。そのため、クリップセーフを使うことでテイクの録り直しを防ぐことができます。

クリップセーフ を有効にするには：

クリップセーフを有効にすると、 Safe アイコンが緑色に点灯します。クリップセーフ・アイコンは、クリップセーフ・モードが無効かつ使用可能である場合に、白く点灯します。

プリアンプのリンク機能を使用して2つの入力を選択中は、 Safe がいずれのプリアンプにも適用されます。

Focusrite Control 2でクリップセーフを使用する

Focusrite Control 2でクリップセーフ機能を有効にするには、 Safe ボタンをクリックします。

クリップセーフオフ

クリップセーフオン

Airモードを有効にすると、Scarlettのプリアンプを異なるキャラクターを持つ2つのモードで使用できます（Air Presence、Air Presence & Harmonic Drive）。

Airモードは、マイク、ライン、インストゥルメント入力に適用されます。

Airモードを有効にするには目的の入力を選択し、Airボタンを押します。ボタンを1回押すとAir Presenceモード、2回押すとAir Presence & Harmonic Driveモードとなり、再度ボタンを押すとAirモードが無効になります。選択中もモードに応じてAir LEDの色が変化します。

Airモードをソフトウェアから使用する

Air を有効にするには Focusrite Control 2 クリック 空気 ボタン。これは、 空気 ボタンを押す 16i16の前面パネル。

Airモードオフ

Air Presenceが選択中

Air Presence & Driveが選択中

Focusrite Control 2のAirボタンをクリックすると、前回選択されていたAirモードが有効になります。Airモードを変更するには、矢印アイコンをクリックして表示されるポップアップ・メニューから目的のモード（PresenceまたはPresence & Drive）を選択します。

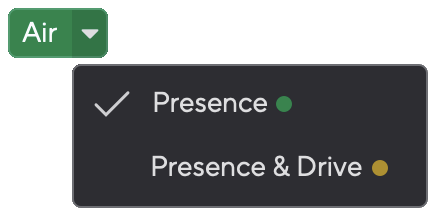

Air Presenceが選択中

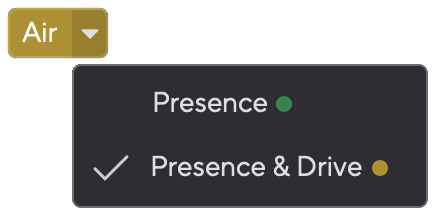

Air Presence & Driveが選択中

16i16のAlt（切り替え）ボタン

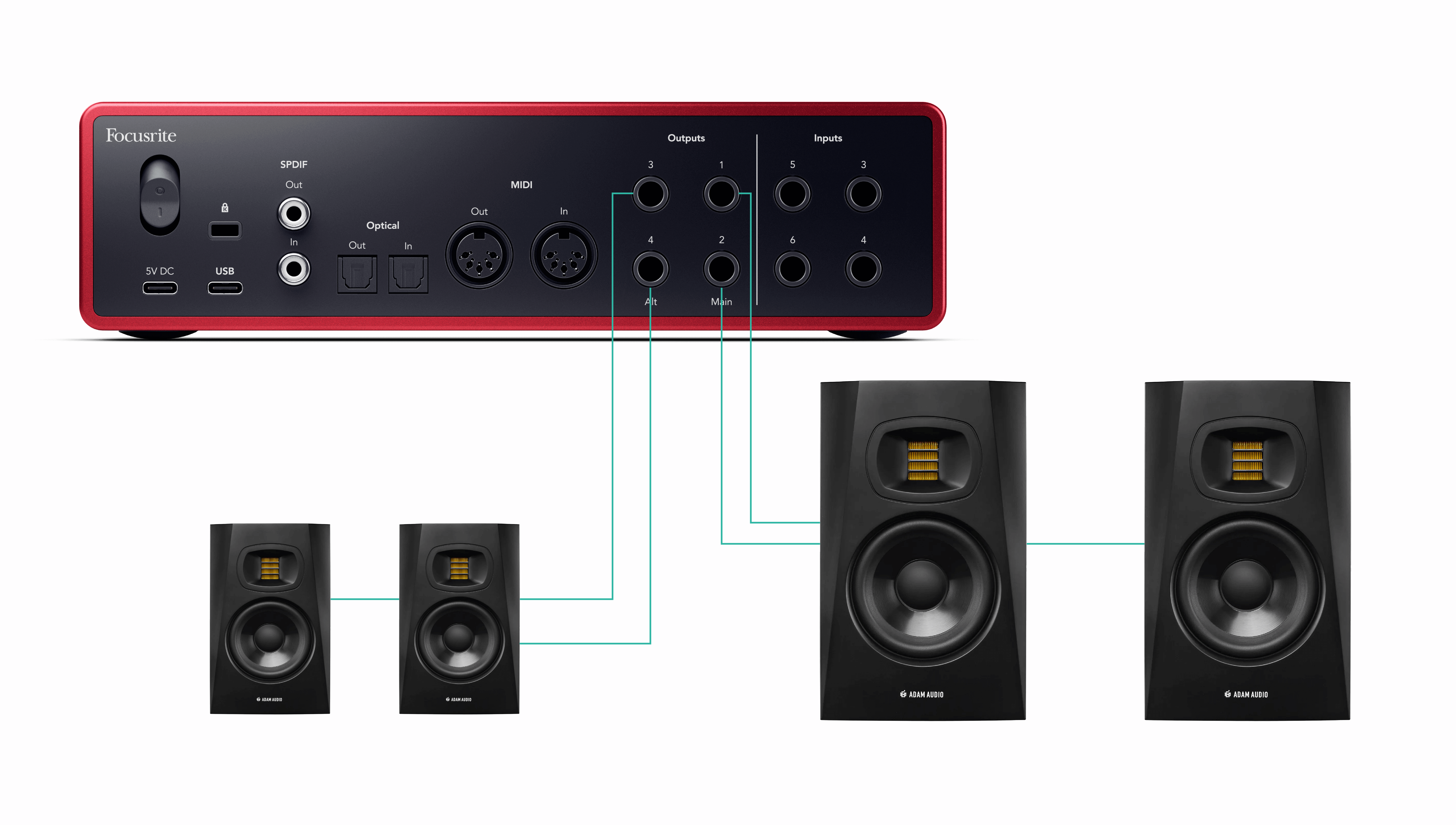

スピーカー切り替えは、以下の手順で設定します。

Muteボタンを押すと、出力信号がミュートされます。

Muteオフ

Muteオン

ミュート機能はデフォルト設定でメイン出力1–2に適用されます。Focusrite Control 2で設定することで、Alt出力に適用することも可能です。

ソフトウェアによるミュートのコントロール

Focusrite Control 2からMuteをコントロールするには、右側のOutputsセクションにあるMuteボタンをクリックします。

Muteボタンは、本体フロントパネルのMuteボタンと同様に動作します。

Muteオフ

Muteオン

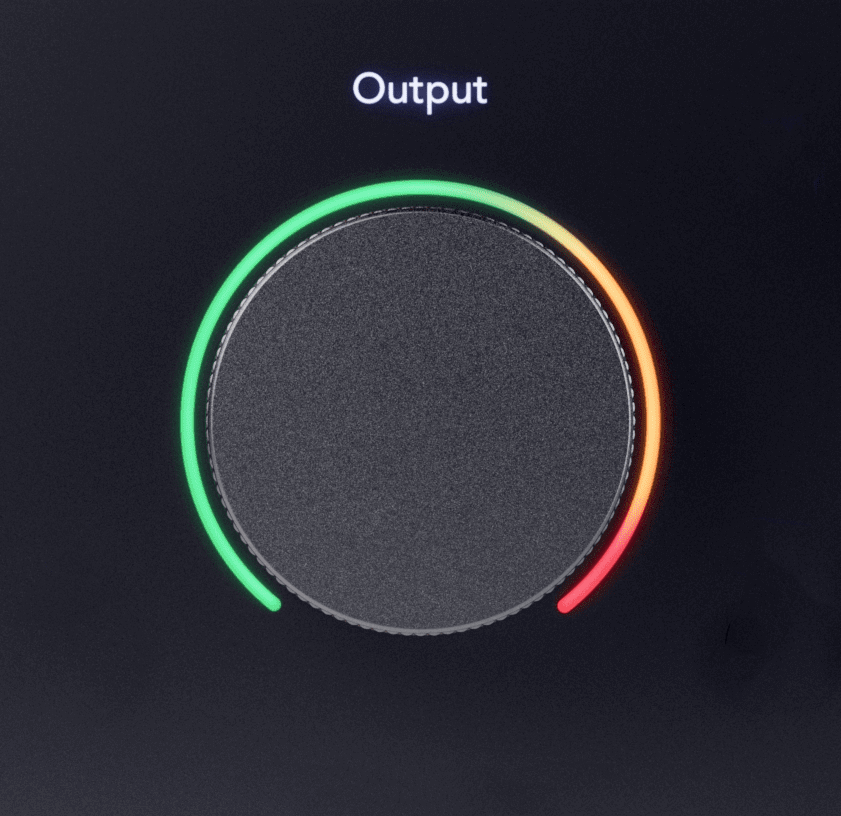

Output ノブおよび出力レベルメーターは、 Scarlett 16i16のリアパネルにあるOutputs 1および2からの信号レベルを調整/監視します。この出力部は多くの場合、モニター・スピーカーに接続されます。

2組のスピーカーを使用している場合など、 Output ノブを他の出力に割り当てることも可能です。詳細は、 スピーカー切り替え（Alt）をご参照ください。

Output ノブでは、出力レベルをゼロ（左回り一杯）からフルスケール（右回り一杯）の範囲で変更できます。

Outputノブの周囲にあるレベルメーターは、ノブの位置に関係なくコンピュータからの信号レベルを表示するプリフェーダー仕様のメーターです。

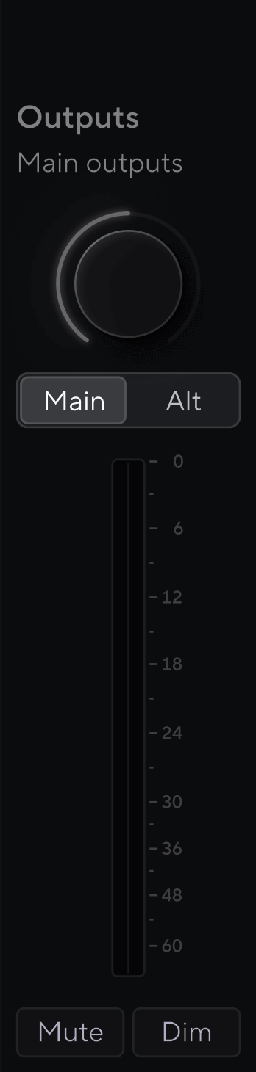

Focusrite Control 2 Outputセクション

Focusrite Control 2画面の右側にある Output セクションでは、本体のOutputノブとレベル・メーターが視覚的に表示されています。

Outputノブ

Focusrite Control 2のノブは、 Scarlett 16i16本体のフロント・パネルにある Output ノブをソフトウェア内に表示したものです。本体のノブを変更すると Focusrite Control 2 ソフトウェアのノブも連動して変化します。

スピーカー切り替え（Alt）のソフトウェア・コントロール

Output セクションでは、Alt（スピーカー切り替え）機能を利用できます。 Main または Alt をクリックすることで、本体のMainおよびAlt出力に接続されたモニターを切り替えることができます。

詳細は、スピーカー切り替え（Alt）をご参照ください。

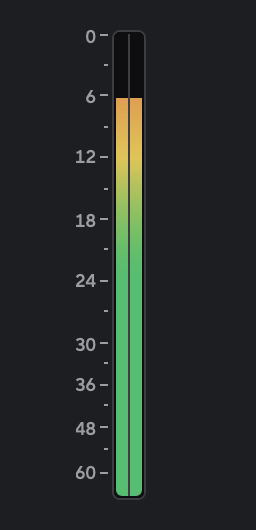

出力レベル・メーター

出力レベル・メーターはフロント・パネルのメーター表示が反映され、プリフェーダーで動作します。従ってこのメーターはOutputノブの影響を受けず、コンピューターから Outputs 1 および 2 （Alt有効時はOutputs 3および4）に送られる信号レベルを表示します。

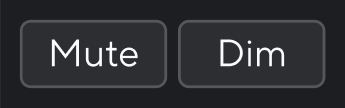

ミュートおよびディム

Mute の章をご参照ください。

Dimボタンを押すと、出力レベルが18dB減衰します。

Scarlett 16i16がクロック・ソースにロックまたは同期すると、フロント・パネルの同期ステータス・アイコン

同期ステータス・インジケーターは、Scarlett 16i16のデジタル入出力（ADATまたはS/PDIF IO）に接続されている外部機器でチャンネル数を拡張する際に活用できます。

デジタル入力を使用する場合は、Scarlett 16i16と接続中のオーディオ機器がお互いに同期された内部クロックで動作する必要があります。これにより、各機器のオーディオ信号を正確なタイミングで録音することができます。

接続するデジタル機器の種類（ADAT、コアキシャルS/PDIF、またはオプティカルS/PDIF）に応じてデジタルIOモードが正しく設定されていることを確認する必要があります。詳細は、デジタルポートモードを設定するをご参照ください。

デジタル・オーディオ機器の同期には、いくつかの原則があります。

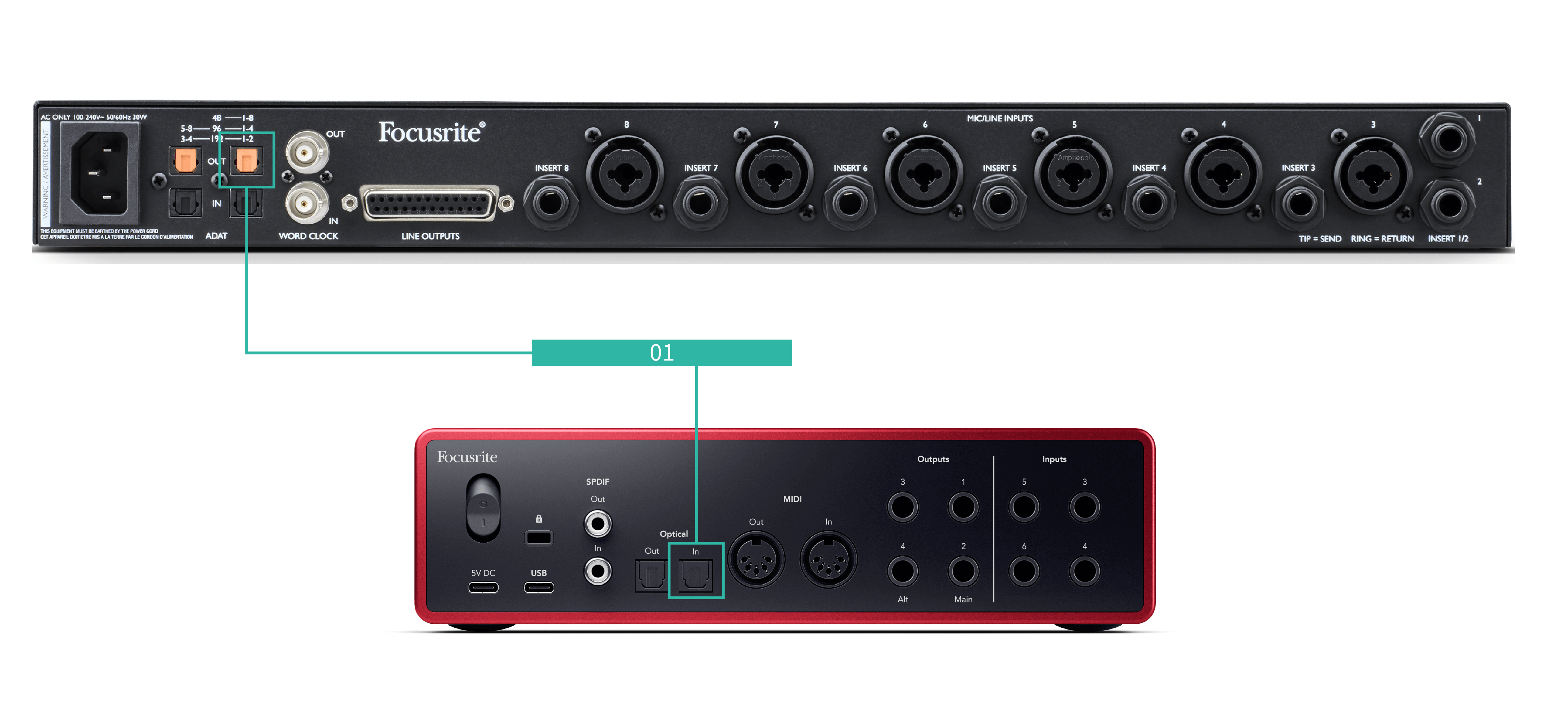

セットアップ1：Scarlett 16i16がクロック・フォロアーの場合

最もシンプルなセットアップです。1台の機器を接続することでScarlett 16i16のチャンネル数を拡張できます。

上記はADAT機器を接続する場合の手順ですが、S/PDIF機器の場合も同様です。使用しているS/PDIFタイプ（コアキシャルまたはオプティカル）に応じて、デジタルIOモード設定を変更する必要がある場合があります。詳細は、デジタルポートモードを設定するをご参照ください。

機材:

• 外部ADAT機器 - Clarett+ OctoPreなど。

• 1本のTOSLINKケーブル（ADATケーブルとも呼ばれます）。

セットアップ:

1. ADATプリアンプのADAT 出力 ポートと Scarlett 16i16のADAT 入力 ポートをTOSLINKケーブルで接続します。

2. ADATプリアンプの設定で、クロックを内部クロックに、サンプルレートを任意に設定します。

3. Focusrite Control 2でScarlett 16i16のクロックをADATに、サンプルレートをADATプリアンプと同じ値に設定します。

4. お使いのDAWの入力チャンネルで入力11 - 18を選択します。これはADAT入力に相当します。

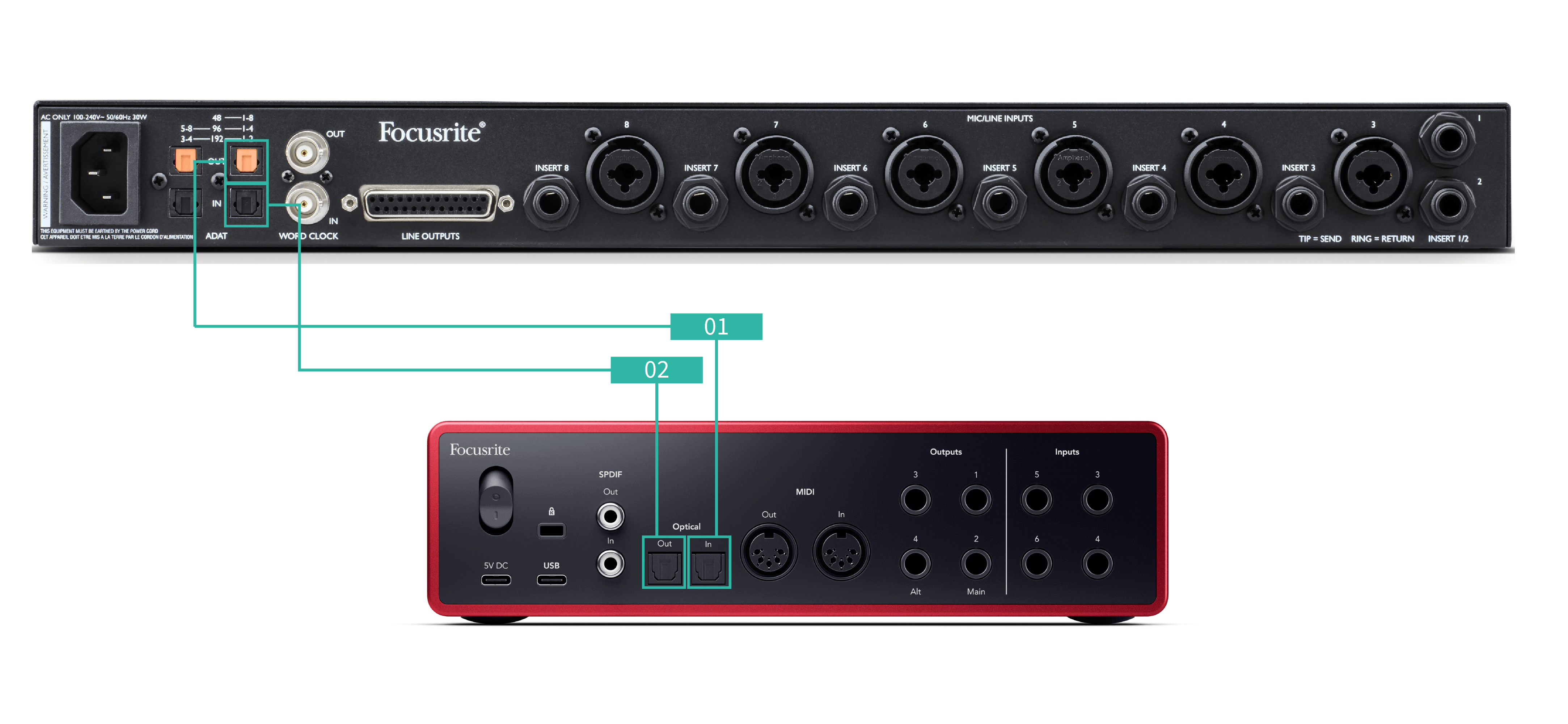

セットアップ2：Scarlett 16i16がクロック・フォロアーの場合

より多くのケーブルが必要となること以外は、セットアップ1の例と似た構成です。チャンネル数を頻繁に拡張しないのであれば、このセットアップの様にScarlett 16i16をクロック・リーダーとして使用すると良いでしょう。

上記はADAT機器を接続する場合の手順ですが、S/PDIF機器の場合も同様です。使用しているS/PDIFタイプ（コアキシャルまたはオプティカル）に応じて、デジタルIOモード設定を変更する必要がある場合があります。詳細は、デジタルポートモードを設定するをご参照ください。

機材:

• 外部ADAT機器 - Clarett+ OctoPreなど。

• 2本のTOSLINKケーブル（ADATケーブルとも呼ばれます）。

セットアップ:

1. ADATプリアンプのADAT 出力 ポートと Scarlett 16i16のADAT 入力 ポートをTOSLINKケーブルで接続します。

2. 2本目のTOSLINKケーブルを、 Scarlett 16i16のADAT出力 Out からADATプリアンプのADAT入力 In に接続します。

   このケーブルはクロック信号の出力のみに使用されますが、お使いのADATプリアンプがアナログ出力を備える場合は、コンピューターから送信した信号をScarlettのADAT出力経由でADATプリアンプからアナログ出力する用途としても使用可能です。

3. ADATプリアンプのクロックをADATに、サンプルレートを任意の値に設定します。

4. Focusrite Control 2でScarlett 16i16のクロックを「Internal」に、サンプルレートをADATプリアンプと同じ値に設定します。

5. お使いのDAWの入力チャンネルで入力11 - 18を選択します。これはADAT入力に相当します。

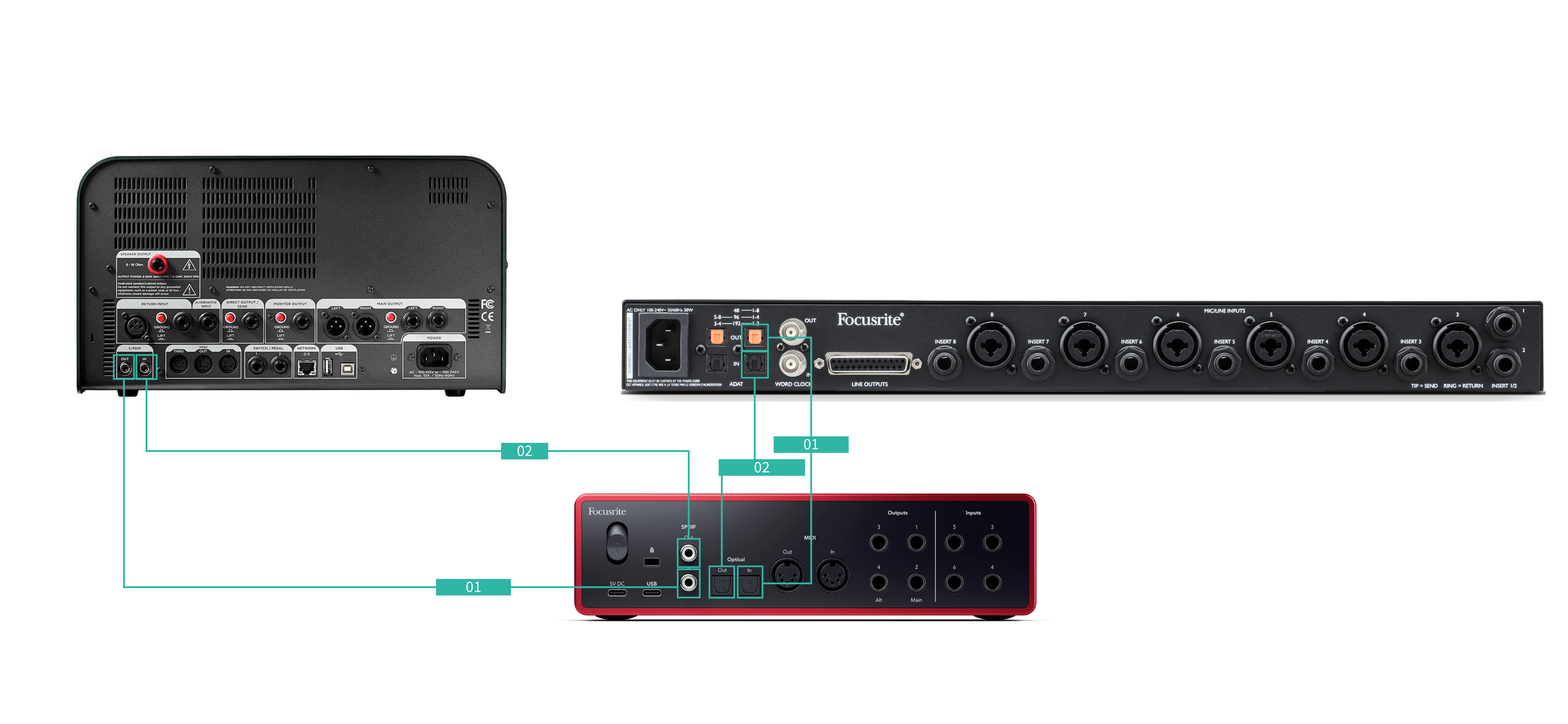

セットアップ3：複数の拡張機器を使用する場合

このセットアップでは、ADAT機器とS/PDIF機器の2台を使用してチャンネル数を拡張しています。ADAT機器には、OctoPreやマイク・プリアンプなどを使用できます。S/PDIF機器には、スタンドアローン・モードで起動した別のインターフェースやギターアンプ・シミュレーターを使用できます。

外部機器でのチャンネル拡張を通常は行わない場合は、Scarlett 16i16をクロック・リーダーとして運用することをお勧めします。これにより、必要な場合にのみ外部機器を起動すれば良くなり、効率的です。

機材:

• 外部ADATプリアンプ - Clarett+ OctoPreなど。

• S/PDIF機器 - ギター・アンプなど

• 2本のADATケーブル

• 2本のS/PDIFケーブル

セットアップ:

1. ADATプリアンプのADAT 出力 ポートと Scarlett 16i16のADAT 入力 ポートをTOSLINKケーブルで接続します。

   S/PDIF機器のS/PDIF 出力 と Scarlett 16i16のS/PDIF 入力 をS/PDIFケーブルで接続します。

2. 2本目のTOSLINKケーブルを、 Scarlett 16i16のADAT出力 Out からADATプリアンプのADAT入力 In に接続します。

   Scarlett 16i16のS/PDIF 出力 からS/PDIF機器のS/PDIF 入力 に2本目のS/PDIFケーブルを接続します。

3. S/PDIFプリアンプのクロック・ソースをS/PDIFに設定し、サンプルレートを任意の値に設定します。S/PDIF機器でこれらの設定が行えない場合は、…をご参照ください。

4. Scarlett 16i16のクロック・ソースを内部クロックに設定し、サンプルレートをS/PDIF機器と同じ値に設定します。

5. ADATプリアンプのクロック・ソースをADATに設定し、サンプルレートをScarlett 16i16と同じ値に設定します（ADATプリアンプは、2本目のADATケーブルでクロックを受信します）。

注記

デュアルバンドのサンプルレート（88.2kHzおよび96kHz）では、利用できるチャンネル構成が以下に制限されます（2系統のADATポートを使用）。

• 2つのコアキシャルS/PDIFチャンネルおよび4つのADATチャンネル

• 2つのオプティカルS/PDIFチャンネルおよび4つのADATチャンネル

• 8つのADATチャンネル

いずれののサンプル・レートにおいても、コアキシャルS/PDIFポートとADATポートを同時に使用することは できません 。入力チャンネルの組み合わせに関する詳細は、 Scarlett 16i16各入力チャンネルをご参照ください。

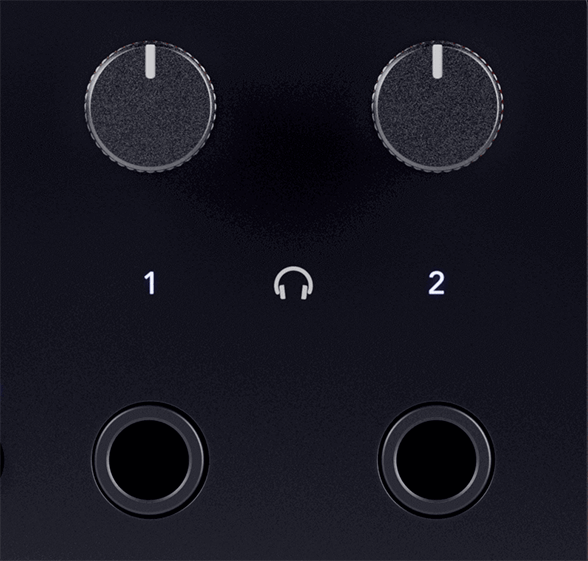

16i16 4th Genは、2つのヘッドフォン出力を備えます。いずれの出力も他のアナログ出力から完全に独立しており、それぞれ個別のミックスを出力可能です。

ヘッドフォン出力には6.35mm（1/4インチ）TRSジャックを接続できます。多くのヘッドフォンで使用されている3.5mm TRSジャックを16i16 4th Genに接続する場合は、TRS 6.35mm - 3.5mm変換アダプターを使用してください。

ヘッドフォン出力レベルは、ヘッドフォン出力コネクタ上部のノブで調整できます。

USBと記載されているUSBタイプCポートは、16i16 4th Genとコンピューターを接続するために使用します。

付属のUSB-Cケーブルを使用して、コンピューターのUSB-Cポートに接続します。USB-C to Aケーブルまたはアダプターを使用することも可能です。

S/PDIFポートは、ギター・アンプやマイク・プリアンプ、その他のS/PDIF出力対応機器を接続するための2チャンネルのデジタル入出力を提供します。

S/PDIFで外部デジタル機器を接続している場合は、様々な方法で16i16 4th Genをクロック同期させることができます。同期と外部デジタル機器のセットアップに関する詳細は、同期ステータス・インジケーターの章をご参照ください。

16i16 4th Genが正常に同期している場合、同期ステータス・インジケーターが点灯します。外部機器からオーディオ信号を16i16 4th Genに送信している場合、S/PDIFチャンネル信号が入力チャンネル9-10に表示されます。

2つのオプティカル端子（入力と出力）には、8チャンネルのデジタルADAT入出力があり、8チャンネルのマイクプリアンプなど、ADAT入出力を備えたオーディオ機器に接続できます。また、ゲーム機などの機器を接続するための2チャンネルのオプティカルS/PDIFとしても使用できます。

S/PDIFで外部デジタル機器を接続している場合は、様々な方法で Scarlett 16i16をクロック同期させることができます。同期と外部デジタル機器のセットアップに関する詳細は、 同期ステータス・インジケーター の章をご参照ください。

適切に同期されている場合、Scarlett 16i16の同期ステータス・インジケーターが緑色に点灯します。

MIDI InおよびOutポートを使用すると、16i16 4th GenをUSB MIDIインターフェースとして利用できます。MIDI Inは、キーボードやコントローラーからのMIDI信号を受信します。MIDI Outは、シンセやドラムマシン、その他のMIDI対応機器に対してMIDI情報を送信します。

16i16 4th GenをUSB MIDIインターフェースとして使用するために特別な設定は必要ありません。16i16 4th GenのMIDIポートがMIDI対応ソフトウェア内に表示され、16i16の5ピンDIN MIDIポートを介してMIDIハードウェアとコンピューター間のMIDI送受信が行えます。

Outputs 1 および 2 は、 Scarlett 16i16をアンプやアクティブ・モニターに接続するためのライン・レベル出力です。バランス1/4インチTRSジャックを備え、アンバランスTSまたはバランスTRSケーブルを使用して、1/4インチジャック、RCAまたはXLR入力を搭載するスピーカーに接続できます。

Scarlett 16i16のフロントパネルにある Output ノブにて、 Outputs 1 および 2 に送られる信号レベルを調整できます。

ライン出力3-4は、モニターライン出力1～2と電気的特性が同じです。ただし、出力コントロールで制御されません。

これらの出力から送信される信号はFocusrite Control 2で設定できます。マルチチャンネル・モニタリング・システムの追加のスピーカー（サブウーファーなど）に送信したり、アウトボード・プロセッサーへの送信などに活用できます。
