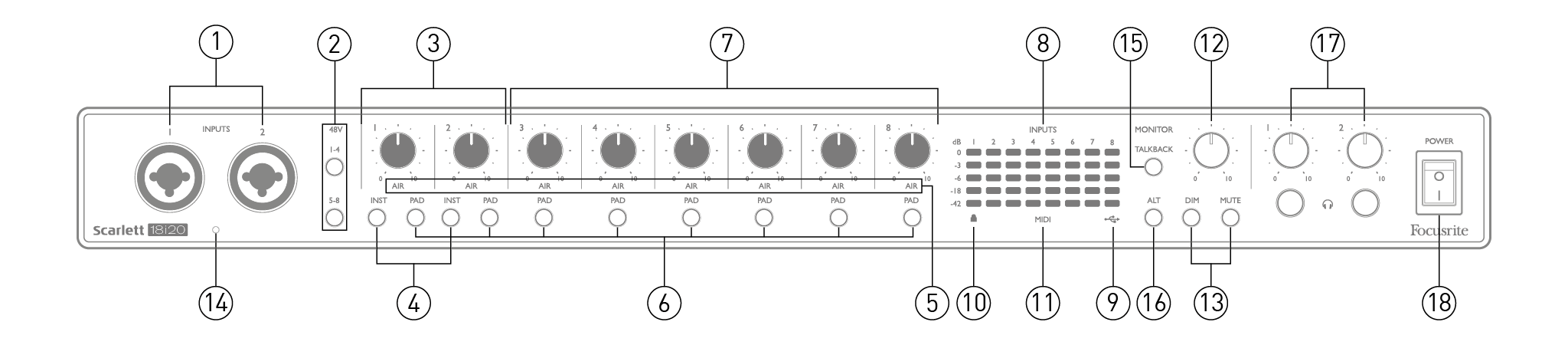

フロント パネルには、すべての入力ゲインとモニタリング コントロールのほか、マイク、ライン、楽器信号用の 2 つの入力コネクタが含まれています。
-
入力 1 および 2 - 「コンボ」入力ソケット - ここにマイク、楽器 (ギターなど)、またはライン レベル信号を接続します。コンボ ソケットは、XLR および ¼ インチ (6.35 mm) ジャックの両方を受け入れます。マイクは XLR プラグを使用して接続します。楽器およびライン レベル信号は、TS または TRS タイプの ¼ インチ (6.35 mm) ジャック プラグを介して接続します。プリアンプ ゲインは、XLR プラグが挿入されている場合はマイクに適しており、ジャック プラグが挿入されている場合はより高いレベルの信号に適しています。XLR プラグを介してマイク以外のもの (サウンド モジュールまたは FX ユニットの出力など) を接続しないでください。信号レベルによってプリアンプが過負荷になり、歪みが発生します。ファンタム電源が有効になっていると、機器が損傷する場合があります。
-
48V – 2 つのスイッチ (1-4、5-8) により、マイク入力 1-4 および 5-8 のコンボ コネクタの XLR 接点でそれぞれ 48 V ファンタム電源が有効になります。(入力 3 から 8 は背面パネルにあることに注意してください。) 各スイッチには、ファンタム電源が選択されていることを示す赤色の LED が付いています。
-
ゲイン 1 と 2 – 入力 1 と 2 の信号の入力ゲインをそれぞれ調整します。
-
INST – 入力1と2のジャック接点の入力構成を変更する2つのスイッチ。INSTを選択すると、ゲイン範囲と入力インピーダンスが（LINEと比較して）変更され、入力がアンバランスになります。これにより、楽器を直接接続（2極（TS）ジャックプラグ経由）するのに最適化されます。INSTがオフの場合、入力はラインレベル信号の接続に適しています。ラインレベル信号は、3極（TRS）ジャックを介してバランス接続するか、2極（TS）ジャックを介してアンバランス接続することができます。「INST」は、楽器モードが選択されているときに赤く点灯します。INSTは、 Focusrite Control 2。
-
AIR – 各チャンネルのAIRモードの選択を示す8つの黄色LED。AIRモードは、 Focusrite Control 2入力段の周波数応答を修正して、古典的なトランスベースの Focusrite ISA製マイクプリアンプ。
-
PAD – 各チャンネルのPAD機能を選択するための8つのスイッチ。PADがオンになると赤く点灯します。また、PADは Focusrite Control 2。
PadはDAWに送られるレベルを10dB下げます。入力ソースのレベルが特に高い場合に使用してください。
-
ゲイン 3 ～ 8 – 入力 3 ～ 8 の信号の入力ゲインをそれぞれ調整します。(これらの入力のコネクタは背面パネルにあることに注意してください。)
-
入力メーター – 8つのアナログ入力信号の信号レベルを示す8つの5セグメントLEDバーグラフメーター。メーターは入力ゲインステージ後の信号レベルを表示するため、その表示はゲインコントロールによって影響を受けます。LEDは-42（緑、「信号あり」）で点灯します。
-18 (緑)、-6 (緑)、-3 (黄)、0 dB (赤)。0 dBFS のレベルではデジタル クリッピングが発生するため、常に回避する必要があります。
-
USBアクティブLED – 緑色のLEDが点灯します Scarlett お使いのコンピュータに接続され、認識されています。
-
ロック – 緑色のLEDが点灯し、クロック同期を確認します。 Scarlett 18i20 3rd Genの内部クロックまたは外部デジタル入力に接続します。
-
MIDI LED – 緑色の LED。MIDI IN ポートで MIDI データが受信されると点灯します。
-
モニター – メインモニター出力レベル制御: これは通常、背面パネルのメインモニター出力のレベルを制御しますが、 Focusrite Control 2 本機の10個のアナログ出力のいずれかのレベルを調整する。
-
DIMとMUTE – 2つのスイッチで 18i20のモニター出力。DIM は出力レベルを 18 dB 下げ、MUTE は出力をオフにします。デフォルトでは、これらのスイッチは MAIN モニター出力 1 と 2 に影響しますが、 Focusrite Control 2 アナログ出力のどれでも制御するように設定できます。各スイッチには、選択された機能を示すLED（DIM：黄色、MUTE：赤）が関連付けられています。DIMとMUTEは、 Focusrite Control 2。
-
トークバックマイク
-
トークバック – このボタンを長押ししてトークバックを有効にします。有効になると、「TALKBACK」が緑色に点灯し、トークバックマイク[14]は、 18i20のさまざまな出力。デフォルトでは、トークバックは 2 つのヘッドホン出力にルーティングされます [17] が、ルーティングは で構成できます。 Focusrite Control 2 出力の任意の組み合わせにフィードします。このボタンは「モーメンタリー」です。トークバックは押している間だけアクティブになります。トークバックは、モーメンタリーまたはラッチングで、次の方法でもアクティブにできます。 Focusrite Control 2。
-
ALT – ALT 機能が有効になっている場合 Focusrite Control 2このボタンを押すと、メインモニターミックスがメインライン出力1と2からALTライン出力3と4に切り替わります。セカンダリーモニタースピーカーをALT出力に接続し、ALTを選択すると、メインモニターとセカンダリーモニターが切り替わります。「ALT」は選択時に緑色に点灯します。この機能は、以下のボタンからも選択できます。 Focusrite Control 2（ALT が有効になっている場合、使用されていないライン出力はミュートされます。たとえば、ライン出力 3 と 4 を別の目的で使用するには、まずミュートを解除してください。） Focusrite Control 2）
-
ヘッドホンボリューム1と2 – コントロールの下にある2つの1/4インチ（6.25mm）TRSジャックソケットに1組または2組のヘッドホンを接続します。ヘッドホン出力には、現在アナログ出力7/8と9/10（ステレオペアとして）にルーティングされている信号が常に出力されます。 Focusrite Control 2。
-
電源 – AC 電源スイッチ。
-

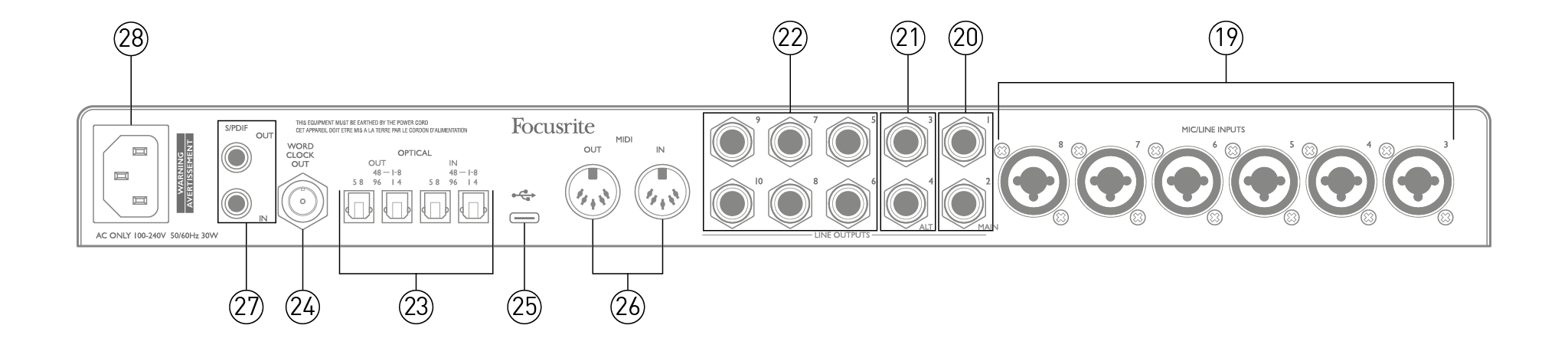

MIC/LINE INPUTS 3 ～ 8 – コンボタイプの入力ソケット - 必要に応じて、XLR または ¼ インチ (6.35 mm) ジャックを介してさらにマイクまたはラインレベル信号を接続します。ラインレベル信号には、¼ インチ TRS (バランス) または TS (アンバランス) ジャックプラグを使用できます。
-
ライン出力1および2（メイン） – 1/4インチ（6.35 mm）ジャックソケットを備えた2つのバランス型アナログライン出力。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用してください。接地やハムノイズの問題を最小限に抑えるため、可能な限りバランス接続を使用することをお勧めします。これらは通常、モニタリングシステムのメインLおよびRスピーカーを駆動するために使用されます。ただし、出力信号は次のように定義できます。 Focusrite Control 2。
-
LINE OUTPUTS 3 および 4 (ALT) – ここにセカンダリーモニタースピーカーを接続します。18i20 の ALT 機能を使用するには、出力は電気的に Line Output 1 および 2 と同一です。出力の信号は次のように定義できます。 Focusrite Control 2。
-
ライン出力5～10 – ライン出力1～4と同一の電気的特性を持つ6つのライン出力。これらの出力で使用可能な信号は、 Focusrite Control 2また、マルチチャンネルモニタリングシステムの追加スピーカーを駆動したり、外部エフェクトプロセッサーを駆動したりするためにも使用できます。
-
光入出力 – 4つのTOSLINKコネクタを備え、44.1/48 kHzまたは88.2/96 kHzのサンプリングレートでADATフォーマットの8チャンネルのデジタルオーディオを処理します。44.1/48 kHzのサンプリングレートでは、各ペアの右側のポートのみが使用されます。88.2/96 kHzのサンプリングレートでは、両方のポートが使用され、右側のポートはADATチャンネル1～4、左側のポートはADATチャンネル5～8を伝送します。（176.4/192 kHzのサンプリングレートを使用している場合、光入出力は無効になります。）各ペア（INおよびOUT）の左側のポートは、光S/PDIF入出力を備えた外部ソースとの間で2チャンネルS/PDIF信号を受信および送信するように構成できます。このオプションは、 Focusrite Control 2詳細については、付録のチャンネル一覧表を参照してください。
-
WORD CLOCK OUT – BNCコネクタで、 Scarlett 18i20 3rd Genのワードクロック。これは、録音システムの一部を構成する他のデジタルオーディオ機器を同期するために使用できます。 Scarlett 18i20 3rd Gen Focusrite Controlから選択されます。
-
-
MIDI INとMIDI OUT – 外部MIDI機器を接続するための標準5ピンDINソケット。 Scarlett 18i20 3rd Gen MIDI インターフェイスとして機能し、コンピューターとの間の MIDI データを追加の MIDI デバイスに配布できるようにします。
-
S/PDIF INとOUT – 2チャンネルのデジタルオーディオ信号を入出力する2つのフォノ（RCA）ソケット Scarlett 18i20 3rd GenS/PDIF フォーマットで。S/PDIF 入力と出力は 176.4/192 kHz のサンプル レートでは利用できないことに注意してください。詳細については、付録セクションのチャンネル リスト テーブルを参照してください。
-
AC 電源 - 標準 IEC ソケット。
の Scarlett 18i20 3rd Gen 付属のAC電源ケーブルを使用してAC電源に接続してください。IECコネクタを背面パネルのIECソケットに差し込みます。 Scarlett 18i20 3rd Gen コンピューターと接続する場合（つまり、「スタンドアロン」ミキサーとして使用しない場合）、USB 接続が完了するまでユニットの電源をオンにしないことをお勧めします。
接続するには Scarlett 18i20 3rd Gen AC電源に接続する場合は、付属のAC電源ケーブルを使用してください。IECコネクタを背面パネルのIECソケットに挿入します。 Scarlett 18i20 3rd Gen コンピューターと一緒に（「スタンドアロン」ミキサーとしてではなく）使用する場合は、USB ケーブルを接続した後でのみデバイスの電源をオンにしてください。
USBポートの種類: その 18i20 背面パネルにType C USB 2.0ポートが1つあります。ソフトウェアのインストールが完了したら、 18i20 お使いのコンピューターに接続してください。コンピューターにUSB Type-Aポートがある場合は、本製品に付属のUSB Type-A-USB Type-Cケーブルを使用してください。コンピューターにUSB Type-Cポートがある場合は、コンピューター販売店からUSB Type-C-USB Type-Cケーブルを入手してください。
USB規格: なぜなら 18i20 本製品はUSB 2.0デバイスです。接続には、お使いのコンピューターにUSB 2.0対応ポートが必要です。USB 1.0/1.1ポートでは動作しませんが、USB 3.0ポートであればUSB 2.0デバイスも接続可能です。
USBケーブルを接続したら、 18i20 背面パネルの電源スイッチをオンにします。
の 18i20 ASIOまたはWDMをサポートするWindowsベースのDAW、またはCore Audioを使用するMacベースのDAWと互換性があります。スタートガイドの手順に従うと、すぐに使い始めることができます。 18i20 お好みのDAWで。
ご注意ください - DAW では自動的に選択されない場合があります 18i20 デフォルトのI/Oデバイスとして。手動で選択する必要があります。 Focusrite USB ASIO DAWのドライバーとして オーディオ設定* ページ。ASIO/Core Audio ドライバーの選択場所がわからない場合は、DAW のドキュメント (またはヘルプ ファイル) を参照してください。以下の例は、Ableton Live Lite での正しい設定を示しています。 設定 パネル（Windows版を表示）。
※一般的な名称です。DAWによって用語が異なる場合があります。
一度 18i20 お使いのDAWで優先オーディオデバイス*として設定すると、すべての入力と出力がDAWのオーディオ入出力設定に表示されます。DAWによっては、使用前に特定の入力または出力を有効にする必要がある場合があります。
以下の2つの例は、Ableton Liveの「入力」および「出力」設定ページで、2つの入力と2つの出力が有効になっている状態を示しています。
|
|
|
※一般的な名称です。DAWによって用語が異なる場合があります。
の Scarlett 18i20 3rd Gen は、さまざまな録音および監視アプリケーションに最適です。以下に、いくつかの一般的な構成を示します。

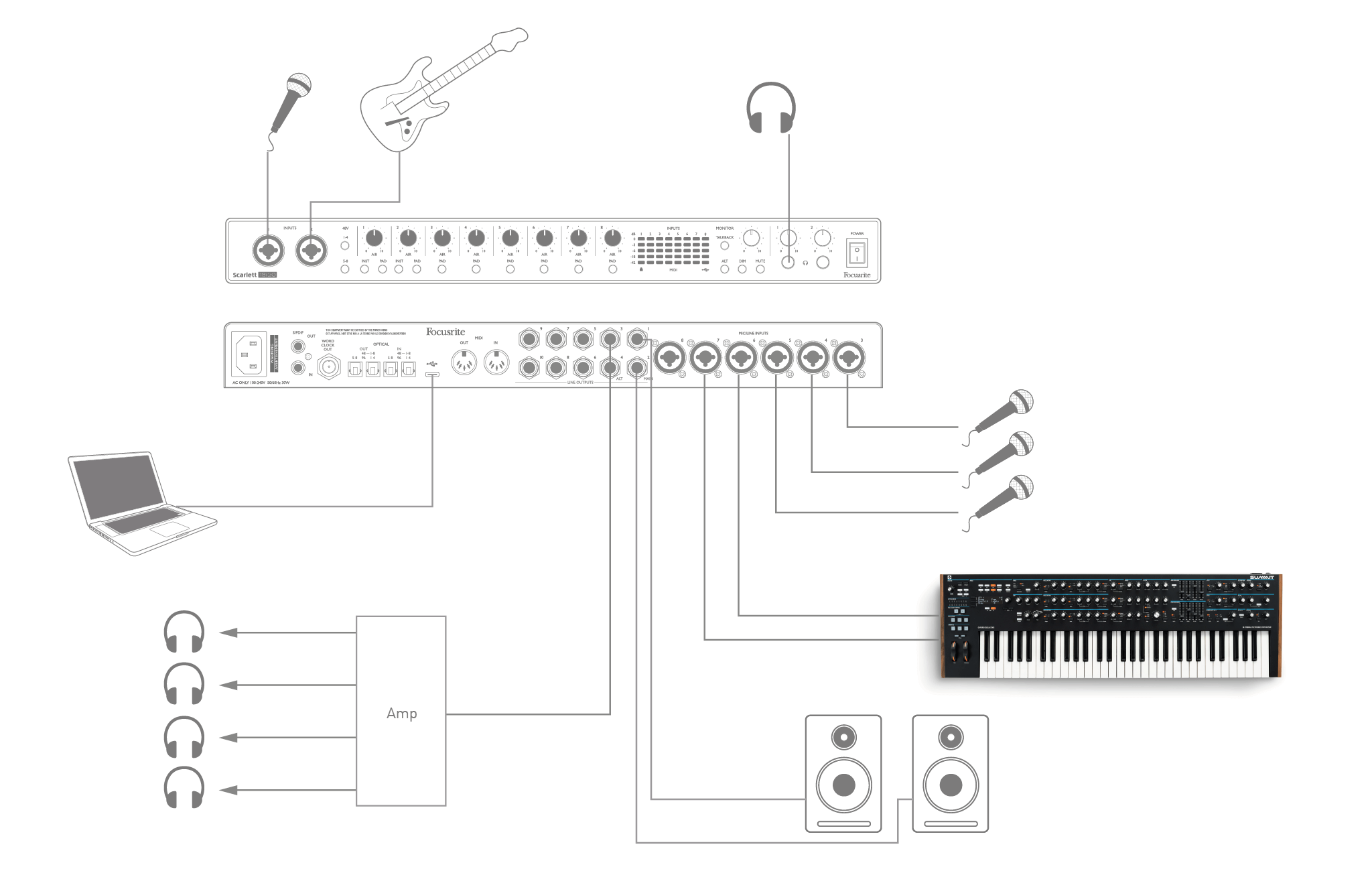

このセットアップは、Mac または PC 上の DAW ソフトウェアを使用してミュージシャンのグループを録音するための一般的な構成を示しています。
マイク、ギター、キーボードなどの音源が接続されています。 Scarlett 18i20 3rd Genの入力。楽器を直接受け入れるように設定できるのは入力 1 と 2 のみなので、ギターを入力 2 に接続することにしました。この入力に INST が選択されていることを確認してください。
DAWソフトウェアを実行しているPCまたはMacへの接続は、付属のUSBケーブルを介して行われます。これにより、DAWと Scarlett 18i20 3rd GenDAW でオーディオ設定を構成すると、各入力ソースは録音のために独自の DAW トラックにルーティングされます。
デジタルオーディオシステムでは、「レイテンシー」という用語が頻繁に登場します。上記で説明したDAW録音アプリケーションの場合、レイテンシーとは、入力信号がコンピュータとオーディオソフトウェアを通過し、オーディオインターフェースを通して再び出力されるまでの時間のことです。
ほとんどの単純な録音状況では問題になりませんが、状況によっては、入力信号をモニタリングしながら録音したい演奏者にとって、レイテンシーが問題となる場合があります。これは、DAWの録音バッファのサイズを増やす必要がある場合に起こり得ます。特に大規模なプロジェクトで、多数のDAWトラック、ソフトウェア音源、エフェクトプラグインを使用してオーバーダビングを録音する場合などに必要となる可能性があります。
バッファ設定が低すぎる場合の一般的な症状としては、オーディオのグリッチ（クリック音やポップ音）や、DAW 内の CPU 負荷の異常な高さなどが挙げられます（ほとんどの DAW には CPU モニタリング機能があります）。ほとんどの DAW では、バッファサイズを調整できます。 音声設定* コントロールページ。

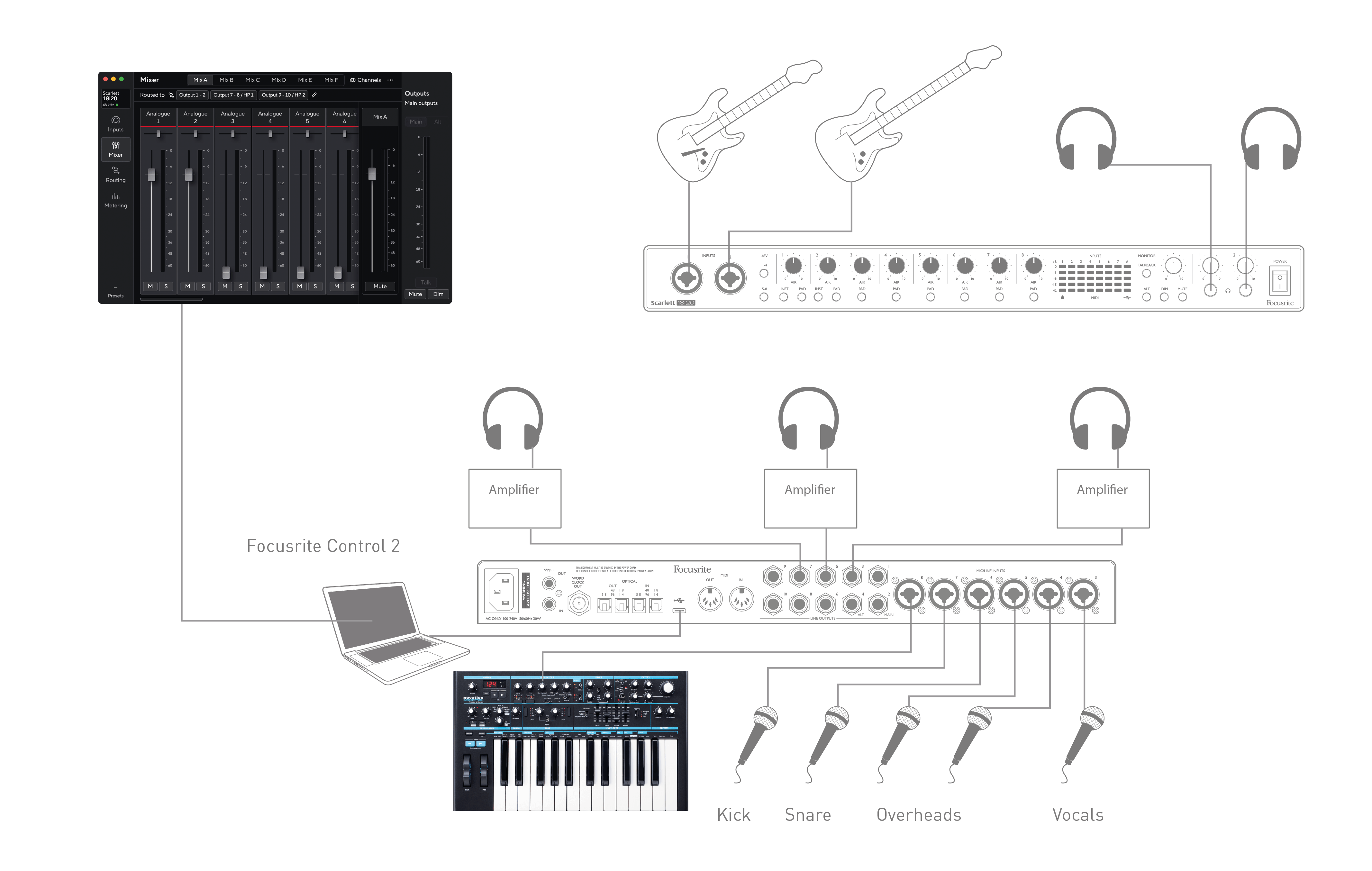

の Scarlett 18i20 3rd GenFocusrite Controlを使用すると、「ゼロレイテンシーモニタリング」が可能になり、この問題を克服できます。入力信号を直接 Scarlett 18i20 3rd Genのヘッドフォン出力。これにより、ミュージシャンはコンピューターの再生に合わせて、超低レイテンシーで、つまり実質的に「リアルタイム」で自分の演奏を聞くことができます。コンピューターへの入力信号は、この設定によってまったく影響を受けません。ただし、ソフトウェア プラグインによってライブ楽器に追加されるエフェクトは、録音にはエフェクトが残っているにもかかわらず、ヘッドフォンでは聞こえないことに注意してください。
この例では、バンドメンバーはそれぞれ独自のモニターミックスを受け取っています。なぜなら、それぞれが「独自の」 Scarlett 18i20 3rd Gen 出力。Focusrite Control では最大 8 つの個別のミックスを定義でき、これらのミックスには、以前に録音された DAW トラックと現在の入力信号を含めることができます。
ダイレクトモニタリングを使用する際は、DAWソフトウェアが入力信号（現在録音中の信号）を出力信号にルーティングするように設定されていないことを確認してください。ルーティングされている場合、演奏者は自分の声が「二重に」聞こえ、一方の信号がエコーとして遅延して聞こえてしまいます。
リアパネルの 1/4 インチ ジャック MAIN 出力 (ライン出力 1 および 2) は通常、主要なモニタリング スピーカーを駆動するために使用されます。アクティブ モニターにはボリューム コントロール付きのアンプが内蔵されており、直接接続できます。パッシブ スピーカーには別のステレオ アンプが必要です。リアパネルの出力はアンプの入力に接続する必要があります。

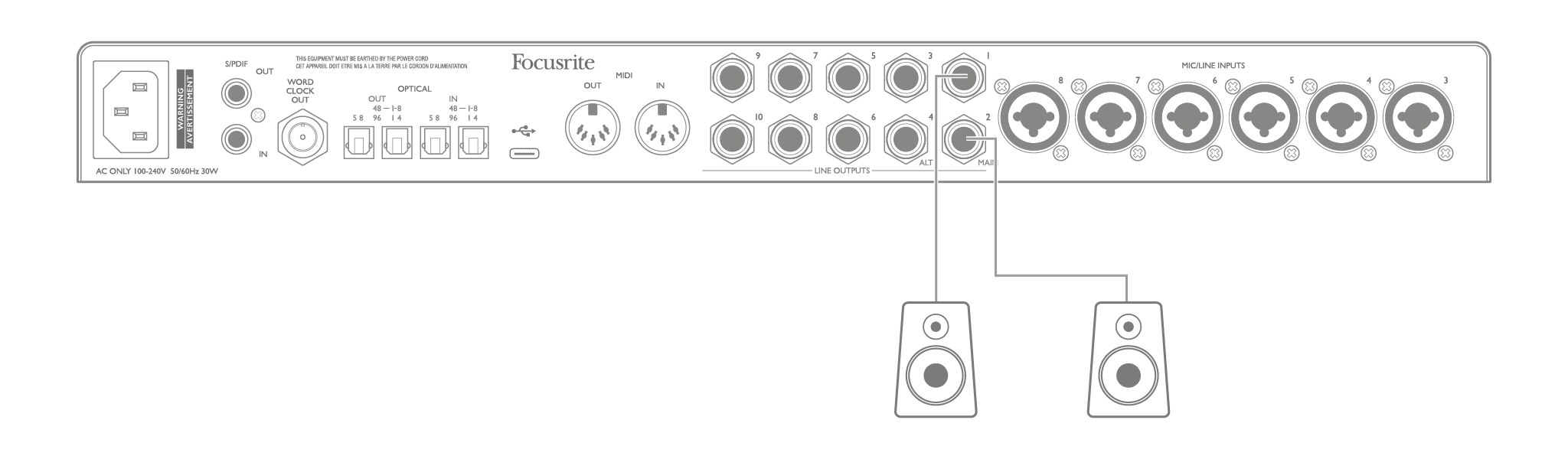

アクティブスピーカーの接続方法：

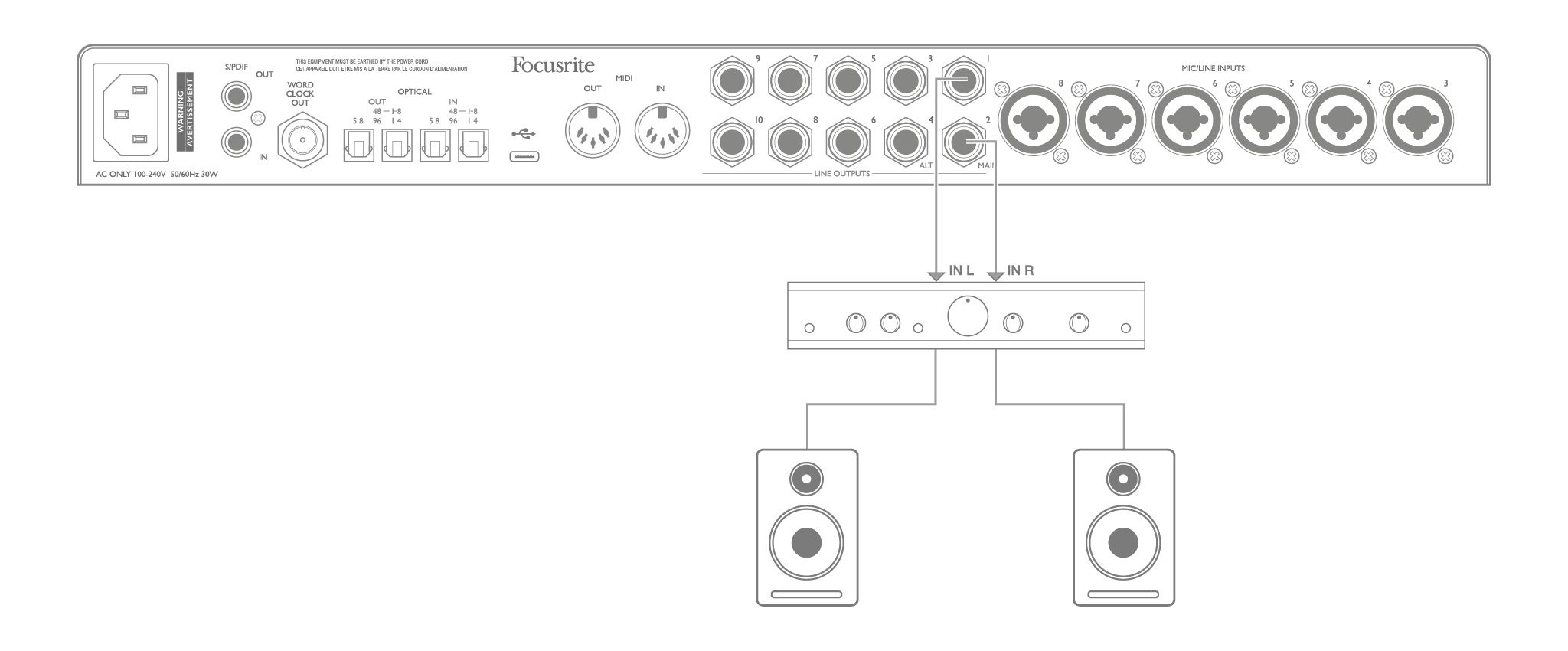

パッシブスピーカーをステレオアンプに接続する方法：
ライン出力コネクタはすべて3極（TRS）1/4インチ（6.35mm）ジャックソケットで、電子バランス接続です。一般的な民生用（ハイファイ）アンプや小型パワードモニターには、フォノ（RCA）ソケット、またはコンピュータへの直接接続を目的とした3.5mm 3極ジャックプラグのいずれかで、アンバランス入力が備わっている場合があります。いずれの場合も、片側にジャックプラグが付いたケーブルを使用してください。
プロ仕様のアクティブモニターやプロ仕様のパワーアンプには、一般的にバランス入力端子が備わっています。
ミキシング時に、複数の追加スピーカー ペア (ミッドフィールド、ニアフィールドなど) を使用して、ミックスが他の種類のスピーカーにどの程度反映されるかを確認することができます。追加のスピーカー ペアを他のライン出力ペアに接続し (たとえば、ニアフィールドをライン出力 3 と 4 に、ミッドフィールドをライン出力 5 と 6 に接続)、Focusrite Control で切り替えることができます。 Scarlett 18i20 3rd Gen2 組目のモニターの使用を簡単にするために、ALT 機能 (下記参照) が追加されました。
注意
マイクとスピーカーを同時に使用すると、音声フィードバックループが発生する危険性があります。録音中は必ずモニタリング用スピーカーの電源を切るか音量を下げ、オーバーダビングの際はヘッドホンを使用することをお勧めします。

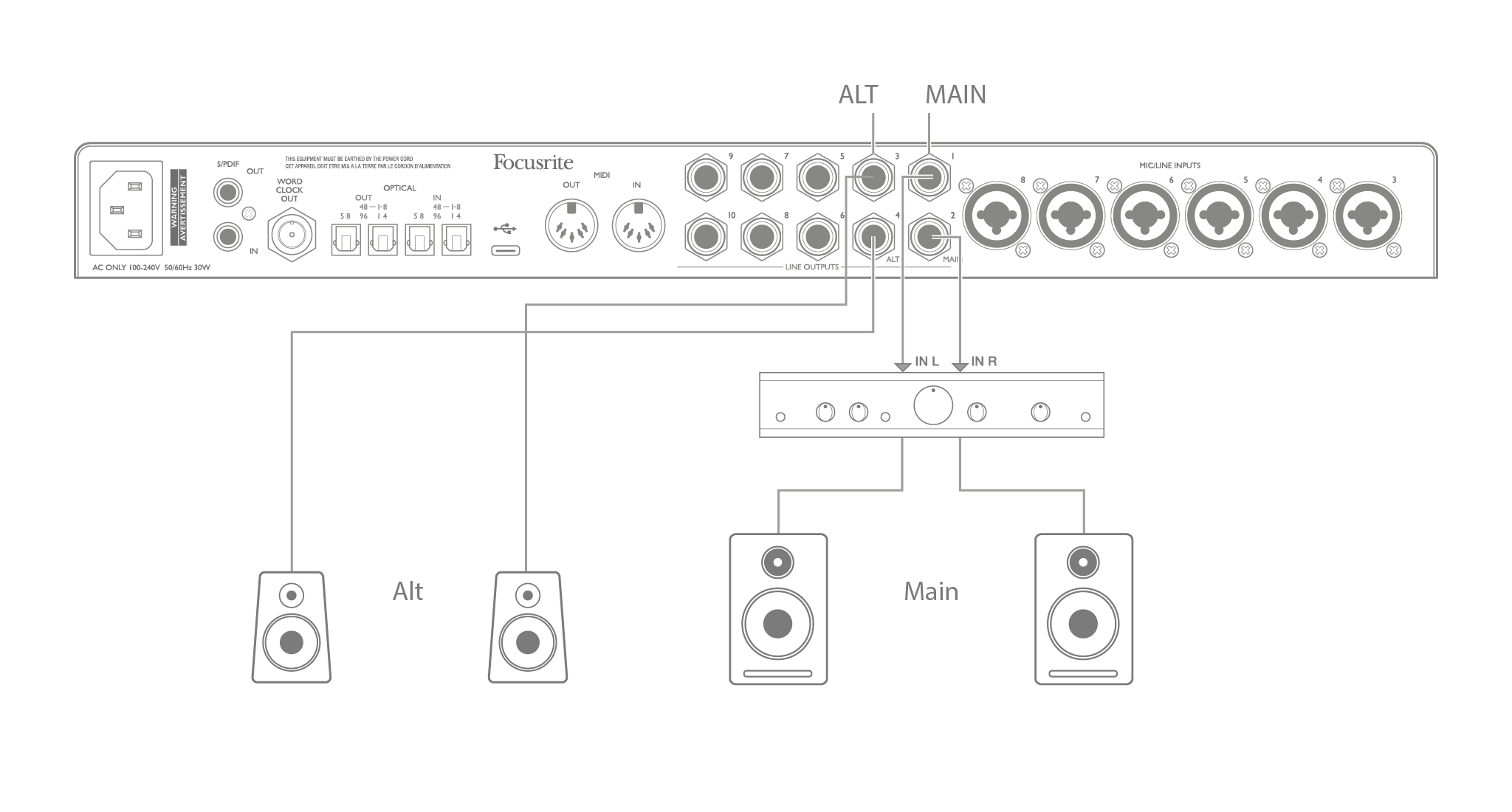

の 18i20の ALT 機能を使用すると、2 組目のモニターを簡単に追加できます。2 組目を LINE OUTPUTS 3 と 4 に接続します。 スピーカー切り替え で Focusrite Control 2メインモニターとセカンダリーモニターを切り替えるには、 フロントパネルまたは 画面上 主要 そして 代替 ボタン。ALTがアクティブになると、メインミックス出力はLINE OUTPUTS 1と2ではなく、LINE OUTPUTS 3と4に送られ、緑色のALT LEDが点灯してそれを確認します。
以下の例では、メインモニターとして独立したパワーアンプを備えたパッシブスピーカー、セカンダリーペアとしてアクティブスピーカーを示していますが、もちろん、どちらの場合でも好みのタイプのモニターを使用できます。
なぜなら Scarlett 18i20 3rd Gen 10 個のライン出力を装備しており、LCRS、5.1 サラウンド、7.1 サラウンドなどのマルチチャンネル サウンド フォーマットで作業する場合に最適です。
各チャンネルを正しい出力にルーティングするには、DAW の出力をライン出力にルーティングする必要があります。 Focusrite Control 2 （例：DAW出力1 > ライン出力1、DAW出力2 > ライン出力2など）

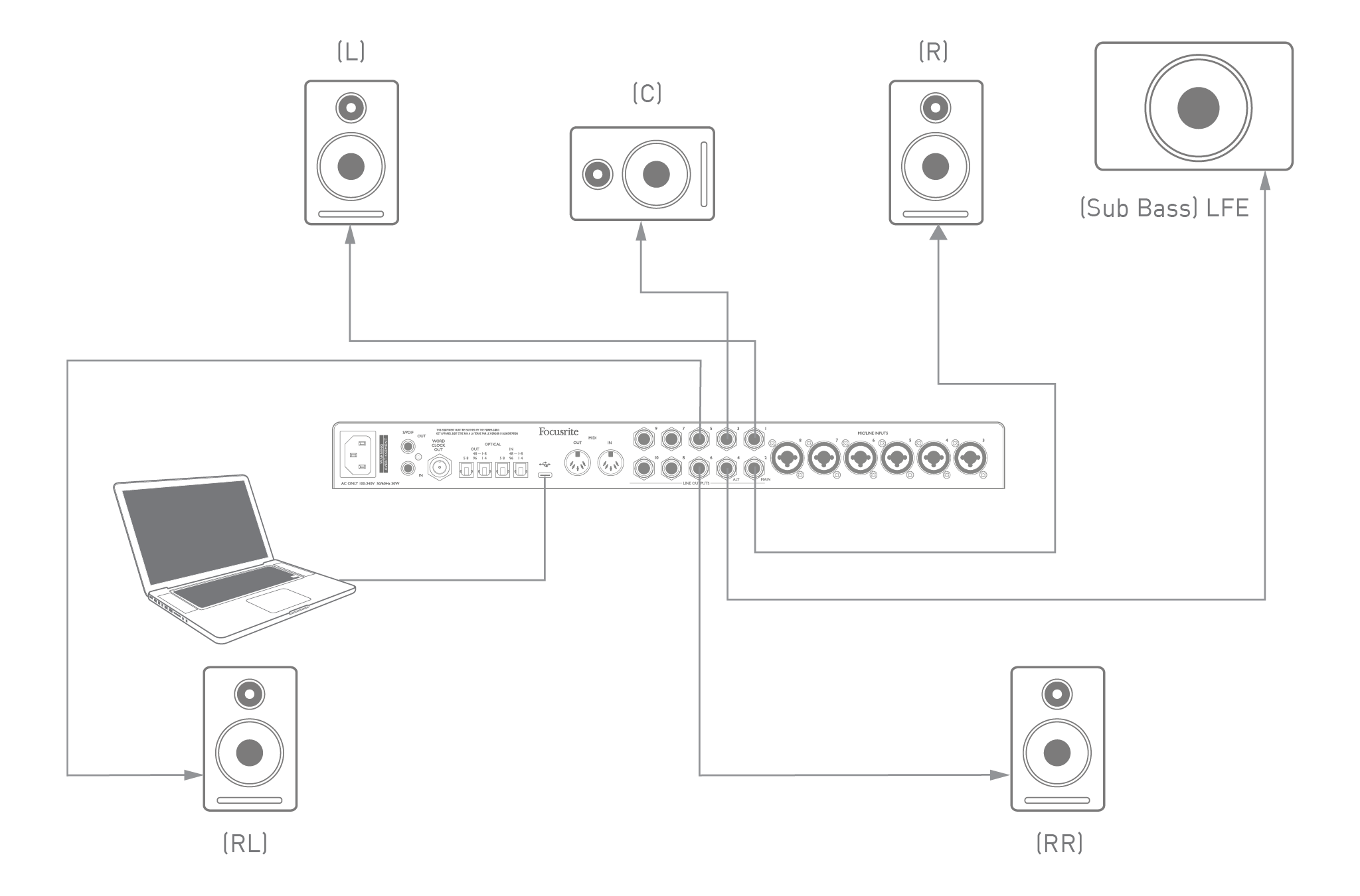

以下の例は、6つのスピーカーを Scarlett 18i20 3rd Gen 5.1 サラウンド モニタリング構成。
Windows ユーザー:
Windowsでは、マルチチャンネルASIOをサポートするソフトウェアと非ASIOアプリケーション（弊社のドライバーを使用）の両方でサラウンドサウンドを使用できます。ほとんどの場合、これはDAWになりますが、一般的に、サラウンドでミキシングできるDAWでは、DAWでスピーカーマッピングを設定できます。 オーディオ出力の設定 または I/O設定 ページ。
使用したいスピーカー構成でサラウンド ミキシングの出力を設定する方法については、DAW のユーザー ガイド (またはヘルプ ファイル) を参照してください。
ASIO 以外のアプリケーションでサラウンド サウンドを設定するには:
-
WindowsのタスクバーにあるFocusrite Notifierアイコンを右クリックし、クリックしてWindowsのサウンドパネルを開きます。
-
[再生] タブにリストされている Focusrite デバイスをクリックして強調表示します。
-
[構成]ボタンをクリックします。
-
マルチチャンネル形式を選択します。選択するオプションは、Scarlett の使用方法によって異なります。
-
行く Focusrite Control 2 そして、[ファイル] > [プリセット] > [ダイレクトルーティング] をクリックして、1対1のルーティングを設定します。
Macユーザー:

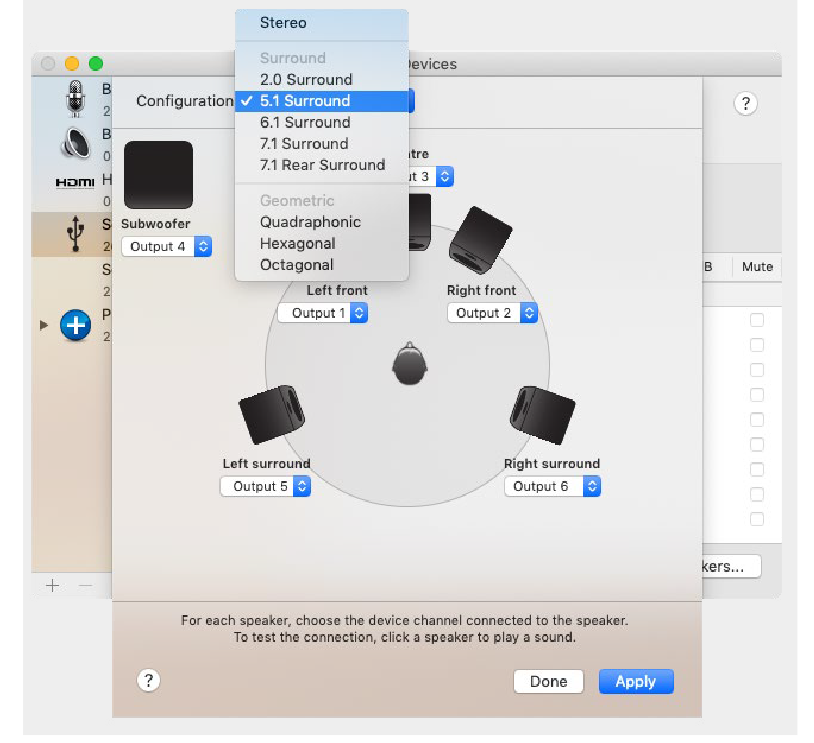

Mac では、マルチチャンネル オーディオをサポートするすべてのアプリケーション (DAW および通常の macOS アプリケーション) からサラウンド サウンドの設定を行うことができます。これを行うには、次の場所に移動します。 アプリケーション > ユーティリティ > Audio MIDI 設定 > Scarlett 18i20 3rd Gen > スピーカーの設定 > 構成 > 希望する構成を選択。
8つのアナログ入力に加えて、 Scarlett 18i20 3rd Gen 2 つの OPTICAL IN ADAT 入力ポートがあります。これにより、最大 96 kHz のサンプル レートで 8 つの追加オーディオ入力が提供されます。サンプル レートが 176.4/192 kHz の場合、光入力は無効になります。
ADAT出力を備えた独立した8チャンネルマイクプリアンプ（Focusrite Scarlett OctoPreなど）を使用すると、 Scarlett 18i20 3rd Genの入力機能。

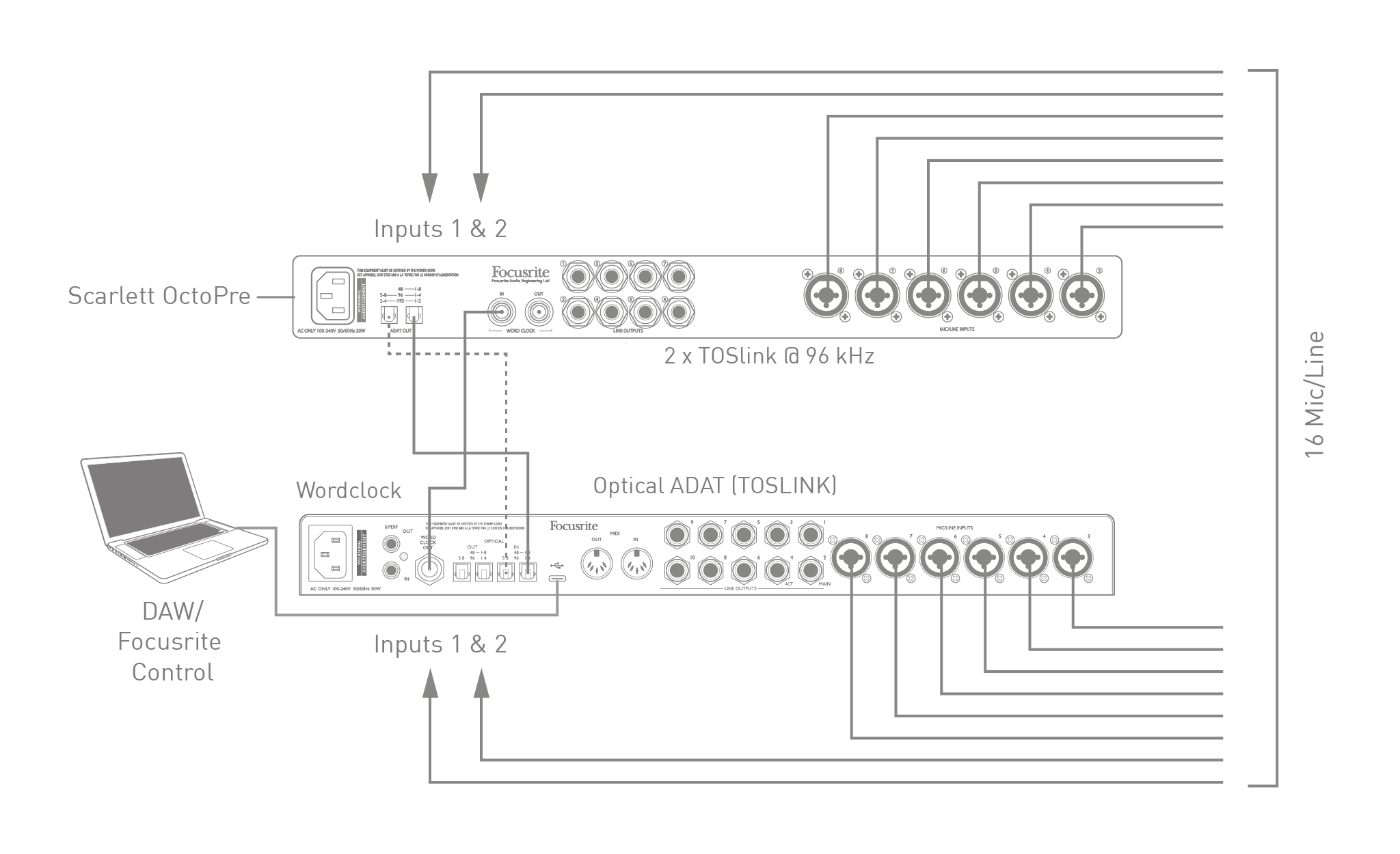

44.1/48 kHzでは、Scarlett OctoPreのADAT OUT 1-8ポートは Scarlett 18i20 3rd Gen OPTICAL INポート48 – 1-8をTOSLINK光ケーブル1本で接続します。ADAT経由でデバイスを同期するには、Scarlett OctoPreのクロックソースを内部に設定し、 Scarlett 18i20 3rd Gen （Focusrite Control経由）から アダットあるいは、安定したクロック同期は、 Scarlett 18i20 3rd GenのWORD CLOCK OUTをScarlett OctoPreのWORD CLOCK INに接続し、Scarlett OctoPreがクロックソースとしてワードクロックを使用するように設定します。 Scarlett 18i20 3rd GenFocusrite Controlのクロックソースを 内部。
2 つのデジタル デバイスを接続するときは、必ず両方が同じサンプル レートに設定されていることを確認してください。
追加のADAT入力は、以下の方法でルーティングできます。 Focusrite Control 2 他の入力と全く同じように使用できます。追加の入力は、必要に応じて、あらゆるミュージシャンのヘッドホンミックスの一部として使用できます。
88.2/96 kHz で作業する場合は、Scarlett OctoPre の ADAT OUT 5-8 ポートと 18i20 の OPTICAL IN 5-8 – 96 ポートの間に 2 本目の TOSLINK 光ケーブルを追加します。より高いサンプル レートでは、この 2 本目のリンクはチャンネル 5 ～ 8 を伝送し、もう 1 つのリンク (上記で説明) はチャンネル 1 ～ 4 を伝送します。
デジタル-アナログコンバータをお持ちの場合は、18i20のOPTICAL OUT ADATポートを逆に使用できます。たとえば、DAWからの追加出力をアナログドメインに変換し、外部ハードウェアミキシングコンソールを使用して多くのDAWトラックをミックスダウンできます。
44.1/48 kHz のサンプル レートでは、右側の OPTICAL OUT ポートはチャネル 1 ～ 8 を伝送し、88.2/96 kHz では、右側のポートはチャネル 1 ～ 4 を伝送し、左側のポートはチャネル 5 ～ 8 を伝送します。
の Scarlett 18i20 3rd Gen Focusrite Controlで定義されたミックス構成をハードウェア内に保存する機能があります。この機能により、コンピューターを使用して、たとえばステージ上のキーボードミキサーとして設定し、その構成をデバイス自体にアップロードすることができます。 Scarlett 18i20 3rd Gen キーボード リグの一部としてシンプルなローカル ミキサーとして使用し、複数のキーボードの全体的なミックスを制御します。

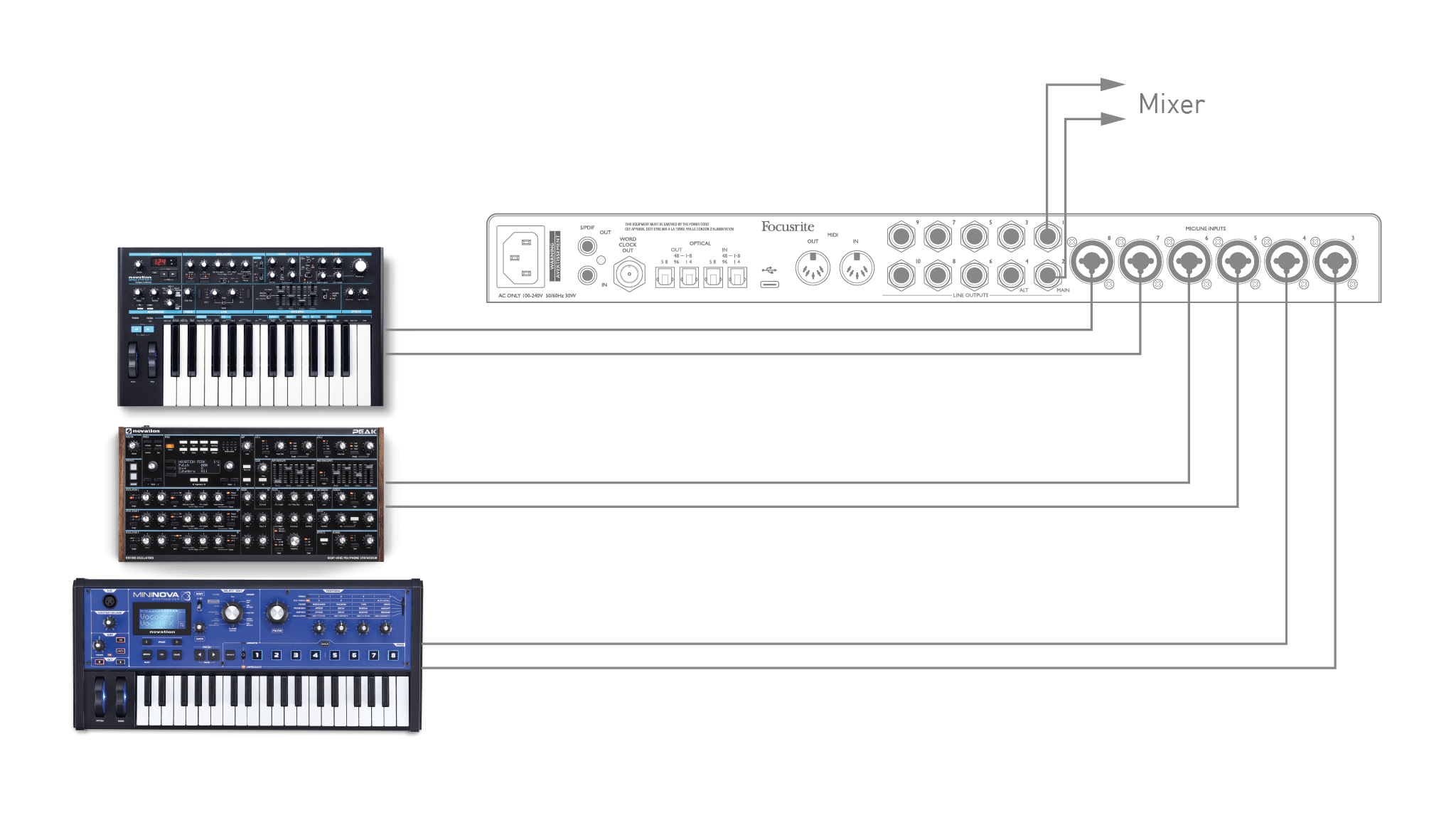

図の例では、3つのステレオキーボードが背面パネルの入力に接続されています。 Scarlett 18i20 3rd Gen; 出力 3 と 4 はメイン PA システムに送られます。演奏者はフロント パネルから個々のキーボードのゲインを調整できます。また、キーボード ミックスの全体的なレベルを調整することもできます。
デジタル接続を使用して Scarlett 18i20 3rd Gen 第 3 世代では、2 チャンネル (S/PDIF) または最大 8 チャンネル (ADAT) のスタンドアロン プリアンプとして使用できます。
入力ソースをScarlettのどの入力（マイク、ライン、インスト）にも接続でき、Focusrite Controlを使用してアナログ入力をS/PDIFまたはADAT出力に直接ルーティングできます。次に、使用しているデジタル出力を別のインターフェースのS/PDIFまたはADAT入力に接続して、そのインターフェースのチャンネル数を拡張できます。たとえば、2番目の Scarlett 18i20 3rd GenのADAT入力ポート。
