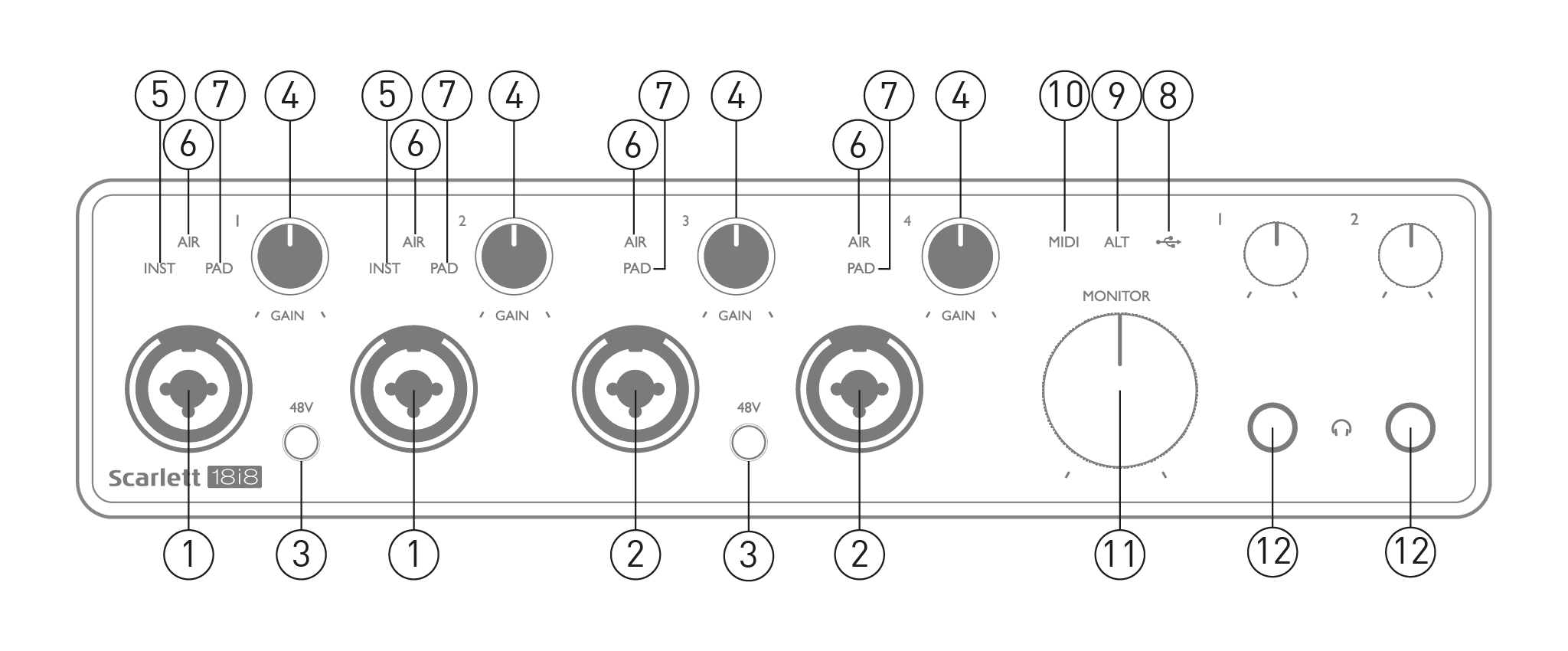

入力 1 および 2 - 「コンボ」入力ソケット - ここにマイク、楽器 (ギターなど)、またはライン レベル信号を接続します。コンボ ソケットは、XLR および ¼ インチ (6.35 mm) ジャックの両方を受け入れます。マイクは XLR プラグを使用して接続します。楽器およびライン レベル信号は、TS または TRS タイプの ¼ インチ (6.35 mm) ジャック プラグを介して接続します。プリアンプ ゲインは、XLR プラグが挿入されている場合はマイクに適しており、ジャック プラグが挿入されている場合はより高いレベルの信号に適しています。XLR プラグを介してマイク以外のもの (サウンド モジュールまたは FX ユニットの出力など) を接続しないでください。信号レベルによってプリアンプが過負荷になり、歪みが発生します。ファンタム電源が有効になっている場合は、機器が損傷する可能性があります。
-
入力3と4 – XLRコンボタイプの入力ソケット – [1]と同じですが、マイクまたはラインレベルの信号のみを受け入れます。楽器を直接接続する場合は、入力1および/または2を介して行う必要があります。
-
48V – コンボ コネクタの XLR 接点 (マイク入力) で 48 V ファンタム電源を有効にする 2 つのスイッチ (ペア (1 と 2、3 と 4))。ファンタム電源が選択されると、48V インジケーターが赤く点灯します。
-
GAIN 1 ～ GAIN 4 - それぞれ入力 1 ～ 4 の信号の入力ゲインを調整します。ゲイン コントロールには、信号レベルを確認するための 3 色の LED「リング」があります。緑色は入力レベルが少なくとも -24 dBFS (つまり「信号あり」) であることを示します。リングが -6 dBFS で琥珀色に変わると信号がクリッピングに近いことを示します。赤色は 0 dBFS (デジタル クリッピング) を示します。
-
INST – 入力 1 と 2 のジャックの入力タイプは Focusrite Control で選択できます。INST を選択すると、赤い LED が点灯します。INST を選択すると、ゲイン範囲と入力インピーダンスが (LINE に対して) 変更され、入力がアンバランスになります。これにより、楽器を直接接続するために最適化されます (2 極 (TS) ジャック プラグ経由)。INST がオフの場合、入力はライン レベル信号の接続に適しています。ライン レベル信号は、3 極 (TRS) ジャック経由のバランス形式、または 2 極 (TS) ジャック経由のアンバランス形式で接続できます。
-
AIR – 入力 1 ～ 4 の AIR モードの選択を示す 4 つの黄色の LED。Focusrite コントロールから選択された AIR モードは、入力ステージの周波数応答を変更して、従来のトランスフォーマーベースの Focusrite ISA マイク プリアンプをモデル化します。
-
PAD – 4 つの緑色の LED。Focusrite コントロールで入力 1 ～ 4 に対して PAD が選択されると点灯します。PAD は DAW に送られる信号レベルを 10 dB 下げます。入力ソースのレベルが高い場合に使用します。
-
USB LED - Scarlett が接続され、コンピューターに認識されると、緑色の LED が点灯します。
-
ALT – いつ スピーカー切り替え Focusrite Control で有効にすると、メイン モニター ミックスが LINE OUTPUTS 1 と 2 から LINE OUTPUTS 3 と 4 に転送されます。セカンダリ モニター スピーカーのペアを LINE OUTPUTS 3 と 4 に接続し、ALT を選択してメイン モニターとセカンダリ ペアを切り替えます。選択すると、「ALT」が緑色に点灯します。この機能は Focusrite Control から選択することもできます。
-
MIDI LED – MIDI IN ポートで MIDI データを受信すると緑色の LED が点灯します。
-
MONITOR - メイン モニター出力レベル コントロール - 通常はリア パネルの出力 1 と 2 のレベルを調整しますが、ALT モードの選択に従います。また、Focusrite Control でハードウェア コントロールに割り当てられた他の出力のレベルも制御します。
-
- ヘッドフォン ボリューム コントロール 1 と 2 の下にある 2 つの 1/4 インチ (6.25 mm) TRS ジャック ソケットに、1 組または 2 組のステレオ ヘッドフォンを接続します。ヘッドフォン出力には独立したミックスがあり、Focusrite Control でそれぞれヘッドフォン出力 1 と 2 (ステレオ ペアとして出力 5 と 6、7 と 8) に現在ルーティングされている信号を伝送します。
-

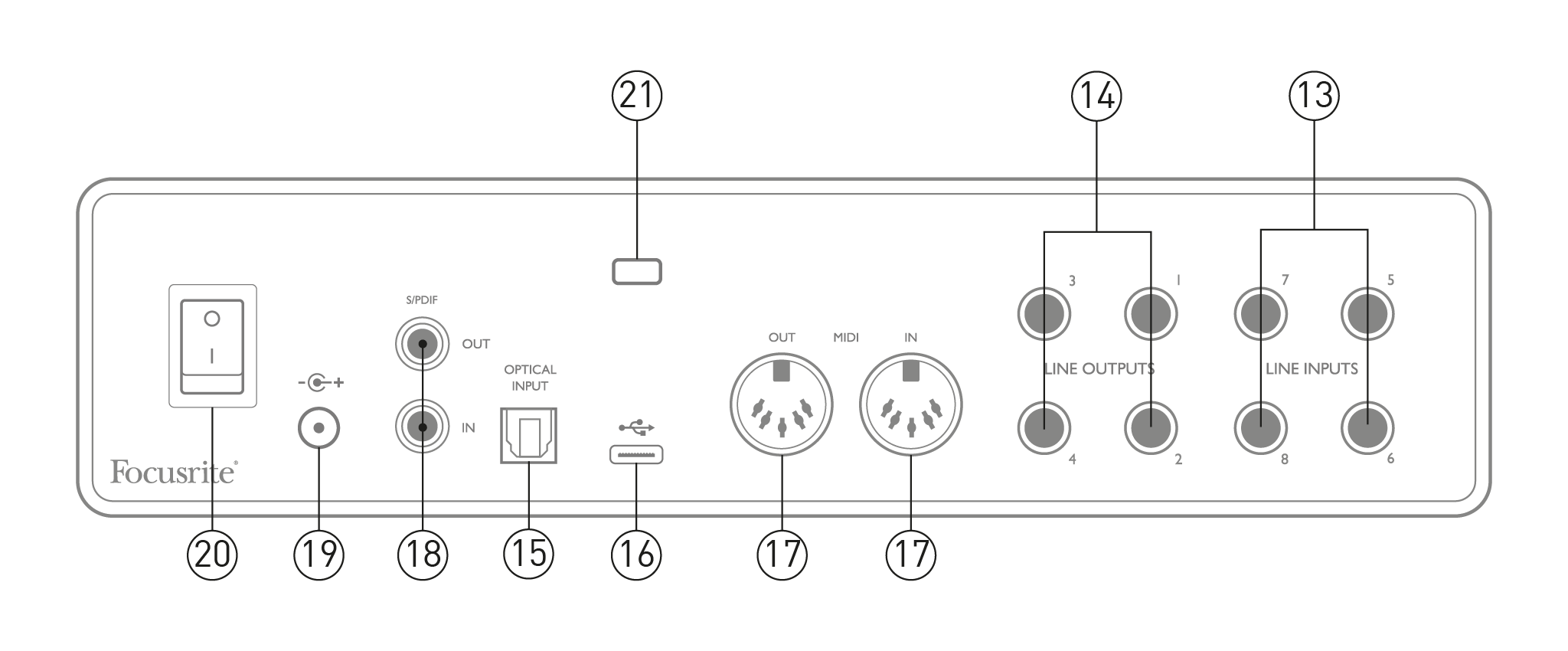

ライン入力 5 ～ 8 – 入力はバランス型で、¼ インチ (6.35 mm) ジャック ソケットにあります。¼ インチ TRS (バランス型) または TS (アンバランス型) ジャック プラグを使用して、さらにライン レベル ソースをここに接続します。
-
ライン出力 1 ～ 4 – ¼ インチ (6.35 mm) ジャック ソケットのバランス アナログ ライン出力 4 個。バランス接続には TRS ジャック、アンバランス接続には TS ジャックを使用します。出力 1 と 2 は通常、プライマリ モニタリング システムを駆動するために使用されますが、これらの出力のいずれかで使用可能な信号は Focusrite Control で定義できます。出力 3 と 4 は、代替スピーカー (ミッドフィールド、ニアフィールドなど) を駆動したり、アウトボード FX プロセッサーを駆動したりするために使用できます。
-
光入力 - TOSLINKコネクタ、ADATフォーマットで44.1/48kHzのサンプルレートで8チャンネルのデジタルオーディオ、または88.2/96kHzで4チャンネルのデジタルオーディオを伝送できます。これらは、 Scarlett 18i8 3rd Gen光 S/PDIF 出力を備えた機器を接続する必要がある場合、光入力を S/PDIF 入力として使用することもできます。176.4/192 kHz のサンプル レートが使用されている場合、光入力は無効になることに注意してください。
-
-
MIDI INとMIDI OUT – 外部MIDI機器を接続するための標準5ピンDINソケット。 Scarlett 18i8 3rd Gen MIDI インターフェイスとして機能し、コンピューターとの間の MIDI データを追加の MIDI デバイスに配布できるようにします。
-
S/PDIF INとOUT – 2チャンネルのデジタルオーディオ信号を入出力する2つのフォノ（RCA）ソケット Scarlett 18i8 3rd Gen S/PDIF 形式です。他のすべての入力および出力と同様に、これらのコネクタの信号は Focusrite Control でルーティングできます。
-
外部DC電源入力 – 電源 Scarlett 18i8 3rd Gen ユニットに付属の別売ACアダプター（PSU）を介して電源を供給します。 Scarlett 18i8 3rd Gen ホスト コンピューターの USB ポートから電源を供給することはできません。
-
電源オン/オフスイッチ。
-
K（ケンジントンセキュリティスロット） – Scarlett 18i8 3rd Gen 必要に応じて適切な構造に変更します。
あなたの Scarlett 18i8 3rd Gen 外部の 12 V DC、1 A 電源アダプタから電源を供給する必要があります。適切なアダプタがユニットに付属しています。
重要
付属の電源アダプターのみを使用することをお勧めします。このアダプターを使用しないと、ユニットに恒久的な損傷を与える可能性があります。
USBポートの種類: の Scarlett 18i8 3rd Gen 背面パネルにType C USB 2.0ポートが1つあります。ソフトウェアのインストールが完了したら、 Scarlett 18i8 3rd Gen コンピュータに接続します。コンピュータにタイプ A USB ポートがある場合は、ユニットに付属のタイプ A からタイプ C への USB ケーブルを使用します。コンピュータにタイプ C USB ポートがある場合は、コンピュータ サプライヤからタイプ C からタイプ C へのケーブルを入手してください。
USB規格: 注意: Scarlett 18i8 3rd Gen USB 2.0 デバイスであるため、USB 接続にはコンピュータの USB 2.0 準拠ポートが必要です。USB 1.0/1.1 ポートでは動作しませんが、USB 3.0 ポートは USB 2.0 デバイスをサポートします。
USBケーブルを接続したら、 Scarlett 18i8 3rd Gen 背面パネルの電源スイッチでオンにします。
の Scarlett 18i8 3rd Gen ASIOまたはWDMをサポートするWindowsベースのDAW、またはCore Audioを使用するMacベースのDAWと互換性があります。「はじめに」の手順に従うと、 Scarlett 18i8 3rd Gen お好みのDAWで。
注意：DAWが自動的に選択しない場合があります。 Scarlett 18i8 3rd Gen デフォルトのI/Oデバイスとして選択する必要があります。 フォーカスライトUSBASIO DAWのドライバーとして オーディオ設定* ページを参照してください。ASIO/Core Audioドライバの選択場所が不明な場合は、DAWのドキュメント（またはヘルプファイル）を参照してください。以下の例は、Ableton Live Liteの正しい構成を示しています。 設定 パネル (Windows バージョンを表示)。
*一般的な名称です。用語はDAWによって異なる場合があります。
一度 Scarlett 18i8 3rd Gen DAW で優先オーディオ デバイス* として設定されている場合、すべての入力と出力が DAW のオーディオ I/O 設定に表示されます。DAW によっては、使用前に特定の入力または出力を有効にする必要がある場合があります。

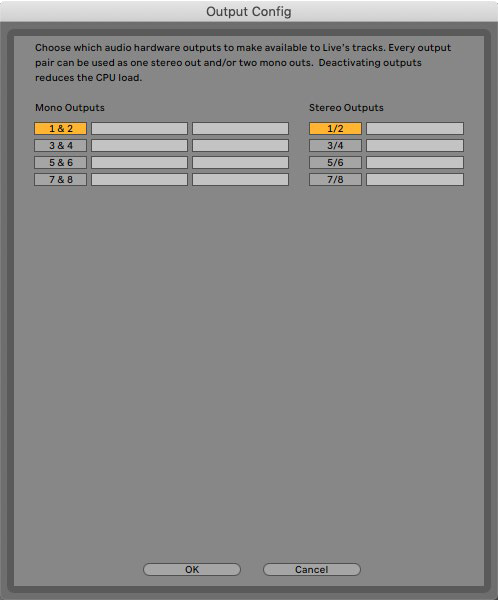

以下の 2 つの例は、Ableton Live の入力および出力設定ページで有効になっている 2 つの入力と 2 つの出力を示しています。
|
|
|
*一般的な名称です。用語はDAWによって異なる場合があります。
の Scarlett 18i8 3rd Gen は、さまざまな録音および監視アプリケーションに最適です。以下に、いくつかの一般的な構成を示します。

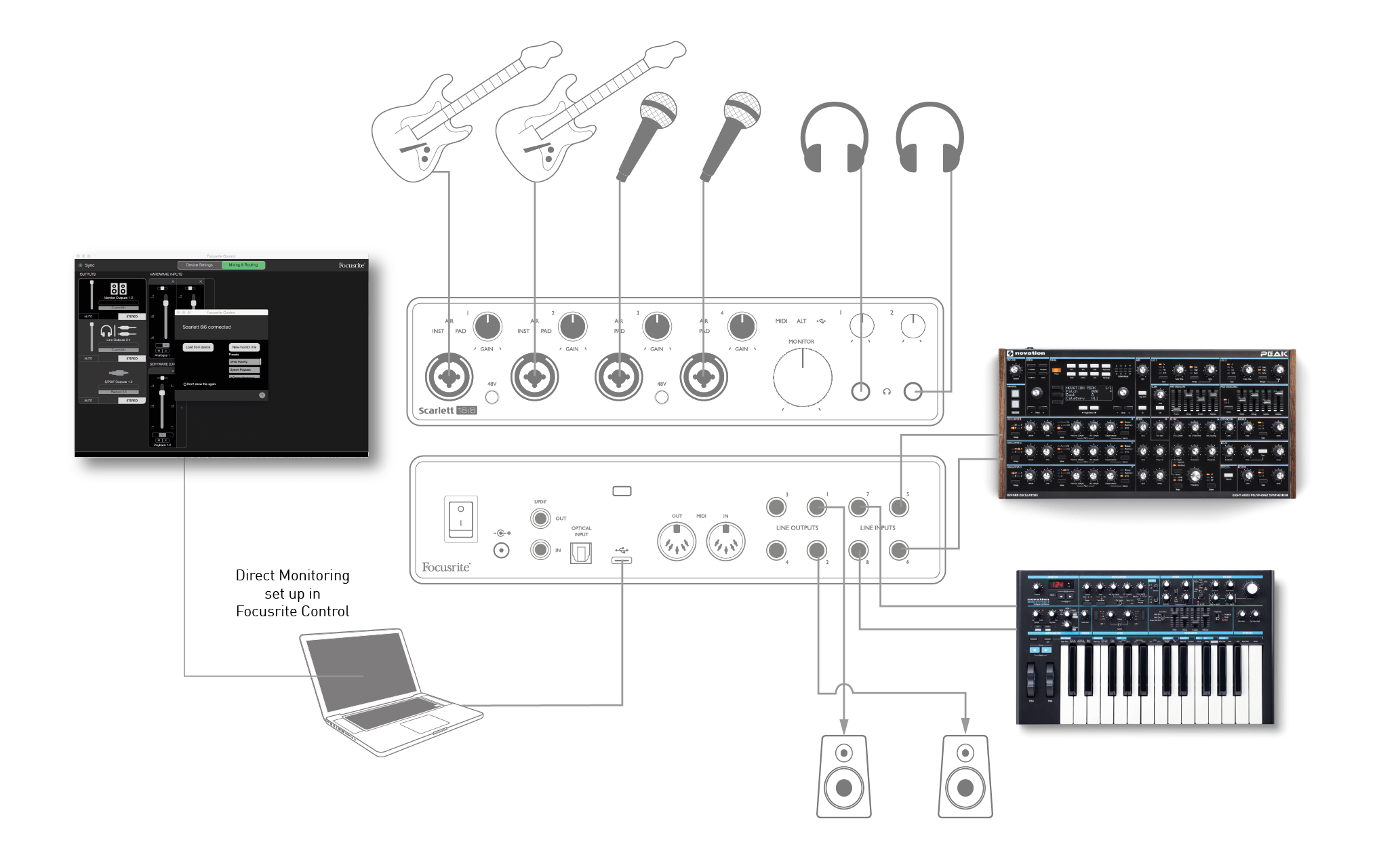

このセットアップは、コンピュータ上の DAW ソフトウェアを使用してミュージシャンのグループを録音するための構成を示しています。入力 1 と 2 は 2 本のギターに使用され、入力 3 と 4 はボーカルに使用されます。2 台のステレオ キーボードは、背面の入力 5 ～ 8 に接続されています。録音中は、DAW の再生をスピーカーでモニターできます (別の部屋にある場合。そうでない場合はヘッドフォンを使用)。また、Focusrite Control を設定して、各ボーカリストに専用のヘッドフォン ミックスを提供することができます。これは、自分自身、他のボーカリスト、ギター、キーボード、および既に録音されている可能性のあるその他の DAW トラックの任意のミックスで構成できます。
フロントパネルの入力ソケットはXLRコンボタイプで、XLRオスコネクタ（マイクケーブルの端に1つあります）または¼インチ（6.35 mm）ジャックプラグのいずれかを受け入れます。 Scarlett 18i8 3rd Gen には「マイク/ライン」スイッチがありません。XLRを入力に接続するとプリアンプ段は自動的にマイク用に構成され、ジャックプラグを接続するとラインまたは楽器用に構成されます。Focusrite Control（ デバイス設定 通常の 2 極ギター ジャック経由で楽器 (ギターなど) を接続する場合は、INST をオフにしてください (ページ 3)。3 極 (TRS) ジャック経由で外部オーディオ ミキサーのバランス出力などのライン レベル ソースを接続する場合は、INST をオフにしてください。
注記
コンボコネクタは両方のタイプのジャックプラグを受け入れます。
コンデンサー マイクを使用している場合は、48V ボタンを押して、マイクにファンタム電源を供給します。(この例では、入力 3 と 4 の 48V ボタンになります。) ダイナミックやリボンなど、他の種類の最近のマイクのほとんどは、ファンタム電源を誤って使用しても損傷しませんが、古いマイクの中には損傷するものもあります。疑問がある場合は、マイクの仕様をチェックして、安全に使用できるかどうかを確認してください。
入力チャンネル1～4 Scarlett 18i8 3rd Gen それぞれに PAD 機能があります。Focusrite Control から選択すると (PAD がアクティブのときは緑色に点灯)、DAW に送られる信号レベルが 10 dB 低下します。ソースの出力レベルが特に「ホット」で、最小ゲインでもクリッピングが発生したり、ゲイン ハローが赤くなったりする場合に便利です。
デジタル オーディオ システムに関連して、「レイテンシー」という用語を頻繁に耳にするでしょう。上で説明したシンプルな DAW 録音アプリケーションの場合、レイテンシーとは、入力信号がコンピューターとオーディオ ソフトウェアを通過し、オーディオ インターフェイスを介して再び出力されるまでの時間です。
ほとんどの単純な録音状況では問題になりませんが、状況によっては、入力信号をモニターしながら録音したい演奏者にとって、レイテンシーが問題になることがあります。これは、DAW の録音バッファのサイズを増やす必要がある場合に当てはまります。これは、多くの DAW トラック、ソフトウェア インストゥルメント、FX プラグインを使用して、特に大規模なプロジェクトでオーバーダブを録音するときに必要になることがあります。
バッファ設定が低すぎる場合の一般的な症状としては、オーディオの不具合（クリック音やポップ音）や、DAW 内の CPU 負荷が特に高くなる（ほとんどの DAW には CPU 表示機能があります）ことが挙げられます。Mac でこの現象が発生する場合は、DAW 自体からバッファ サイズを増やすことができます。Windows では、通常は DAW セットアップ環境設定* からアクセスできる ASIO コントロール パネルから変更する必要がある可能性が高いです。
の Scarlett 18i8 3rd GenFocusrite Controlを使用すると、ゼロレイテンシーモニタリングが可能になり、この問題を克服できます。入力信号を直接 Scarlett 18i8 3rd Genのヘッドフォンとライン出力。これにより、ミュージシャンはコンピューターの再生に合わせて、超低レイテンシーで、つまり実質的に「リアルタイム」で自分の演奏を聞くことができます。コンピューターへの入力信号は、この設定によってまったく影響を受けません。ただし、ソフトウェア プラグインによってライブ楽器に追加されるエフェクトは、録音にはエフェクトが残っているにもかかわらず、ヘッドフォンでは聞こえないことに注意してください。
Focusrite Control を通じて入力をモニタリングする場合、DAW ソフトウェアが入力 (現在録音中のもの) を出力にルーティングするように設定されていないことを確認してください。設定されている場合、ミュージシャンは自分の音声を「2 回」聞くことになり、1 つの信号がエコーとして聞こえるほど遅れます。
* 一般的な名称です。用語はDAWによって異なる場合があります。
背面パネルの 1/4 インチ LINE OUTPUTS 1 および 2 ジャックは、通常、オーディオをモニタリング スピーカーに送信するために使用されます。アクティブ モニターにはボリューム コントロール付きのアンプが内蔵されており、直接接続できます。パッシブ スピーカーには別のステレオ アンプが必要です。背面パネルの出力は、アンプの入力に接続する必要があります。

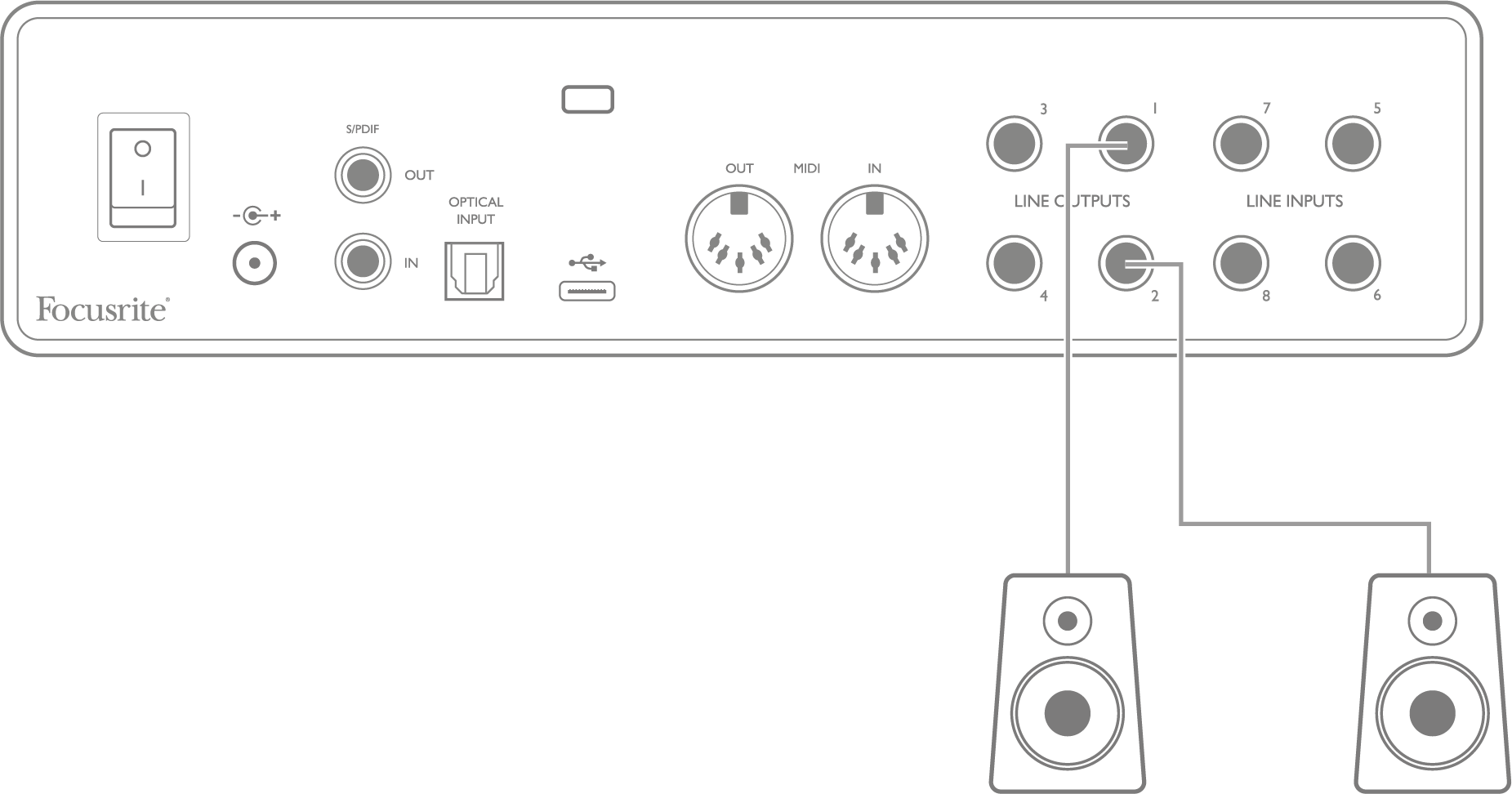

アクティブスピーカーの接続:

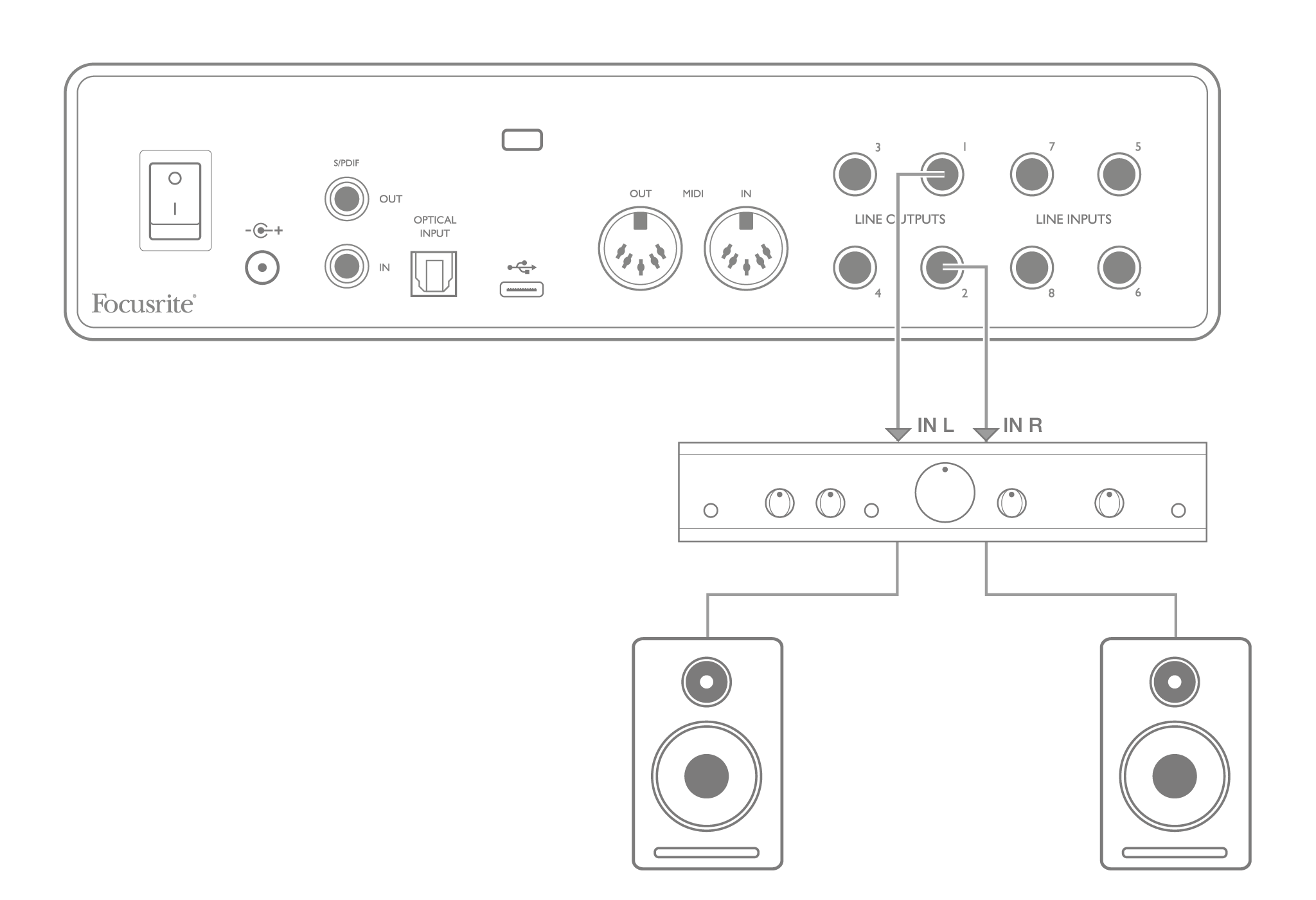

パッシブスピーカーをステレオアンプに接続する:
すべてのライン出力コネクタは 3 極 (TRS) ¼ インチ (6.35 mm) ジャック ソケットで、電子バランス型です。一般的な民生用 (Hi-Fi) アンプや小型パワード モニターには、フォノ (RCA) ソケットまたはコンピューターに直接接続するための 3.5 mm 3 極ジャック プラグのいずれかのアンバランス入力がある可能性があります。いずれの場合も、片側にジャック プラグが付いたケーブルを使用します。
プロフェッショナル アクティブ モニターとプロフェッショナル パワー アンプには、通常、バランス入力が備わっています。
ライン出力1～4には、スピーカーを保護するための「アンチサンプ」回路が組み込まれています。 Scarlett 18i8 3rd Gen スピーカー（およびアンプを使用している場合はアンプ）が接続されアクティブなときにオンになります。
注意
スピーカーとマイクが同時に作動している場合、オーディオ フィードバック ループが発生するリスクがあります。録音中は常にモニタリング スピーカーをオフにし (または音量を下げる)、オーバーダビング時にはヘッドフォンを使用することをお勧めします。

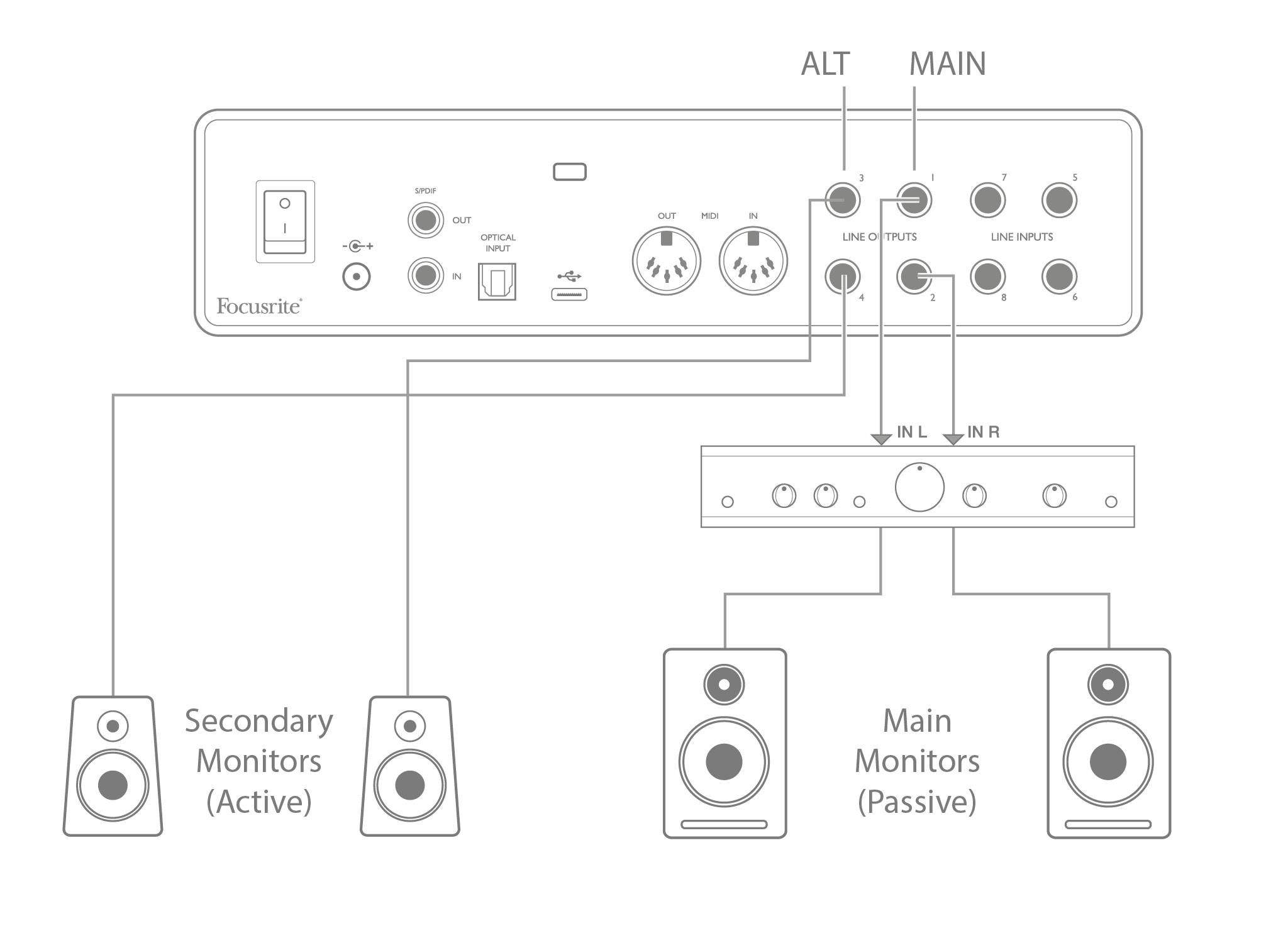

の Scarlett 18i8 3rd GenのALT機能を使用すると、2組目のモニターを簡単に追加できます。2組目のモニターをLINE OUTPUTS 3と4に接続します。 スピーカー切り替え Focusrite Controlでは、メインモニターとセカンダリーモニターのペアを切り替えるには、 画面上 主要 そして 代替 ボタン。ALT が有効な場合、メイン ミックス出力は LINE OUTPUTS 1 と 2 ではなく 3 と 4 に送られ、これを確認するため緑色の ALT LED が点灯します。
注記
切り替える際には 主要 そして 代替使用されていないスピーカーのライン出力はミュートされます。 スピーカー切り替え 無効になっている場合、ライン出力 1 ～ 4 はすべて最初はミュートされています (安全のため)。Focusrite Control で適切な出力のミュートを解除する必要があります。スピーカー切り替えの詳細については、Focusrite Control のマニュアルを参照してください。

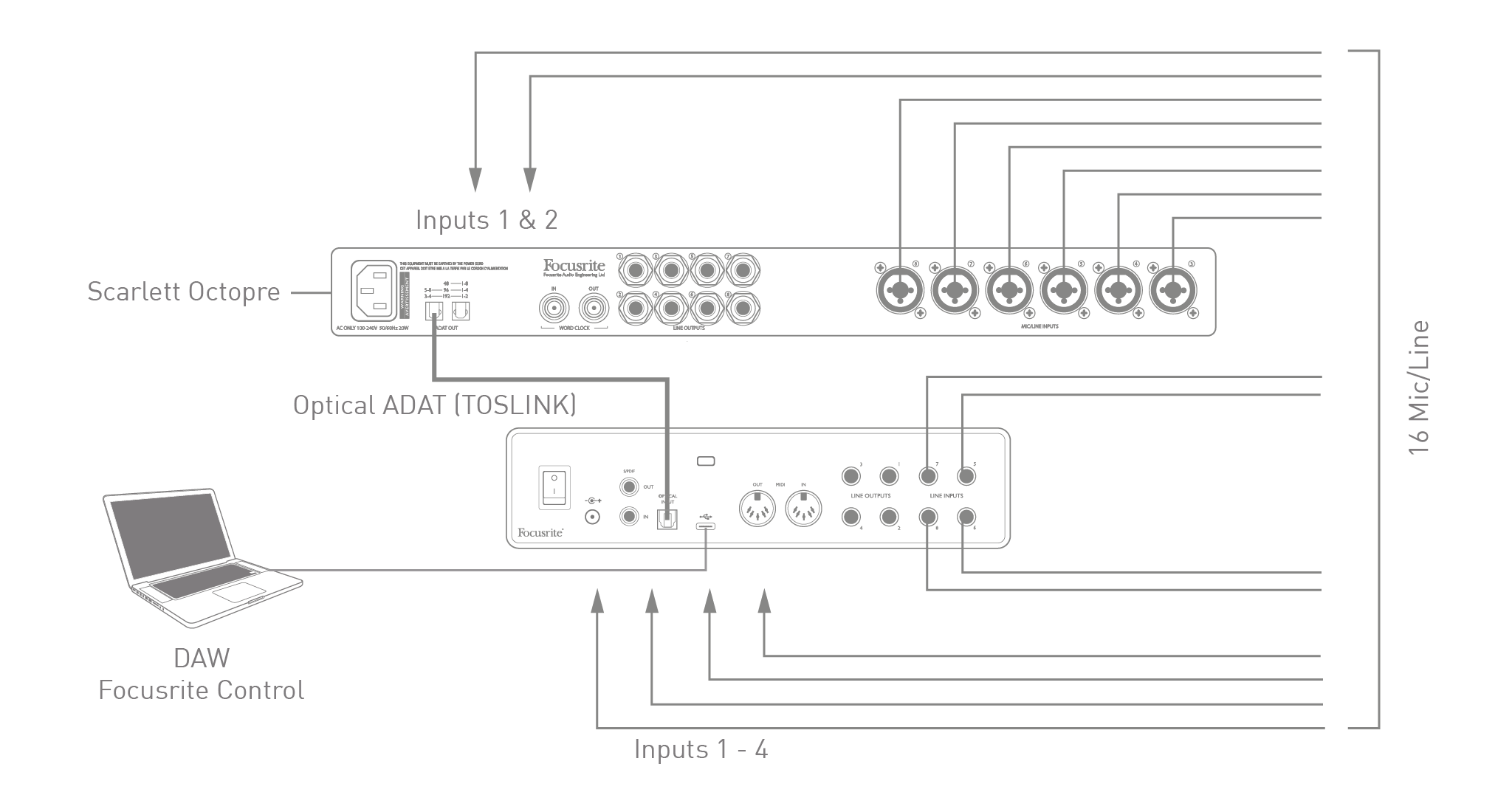

8つのアナログ入力に加えて、 Scarlett 18i8 3rd Gen には光ADAT入力ポートがあり、44.1/48 kHzサンプルレートで8つのオーディオ入力、または88.2/96 kHzで4つのオーディオ入力を追加できます。（光ADAT入力ポートは176.4/192 kHzサンプルレートをサポートしていないことに注意してください。）ADAT出力を備えた別の8チャンネルマイクプリアンプ（Focusrite Scarlett OctoPreなど）を使用すると、シンプルで優れた方法で拡張できます。 Scarlett 18i8 3rd Genの入力機能。
Scarlett OctoPreのADAT出力は、 Scarlett 18i8 3rd GenのADAT入力にTOSLINK光ケーブル1本で接続します。デバイスを同期するには、Scarlett OctoPreのクロックソースを内部に設定し、 Scarlett 18i8 3rd Gen （経由 Focusrite Control） に アダット。
ヒント
2 つのデジタル デバイスを何らかの方法で相互接続する場合は、必ず両方が同じサンプル レートに設定されていることを確認してください。
追加のADAT入力をルーティングするには、 Focusrite Control 他の入力と同じように使用できます。追加の入力は、必要に応じてミュージシャンのヘッドフォン ミックスの一部にすることができます。

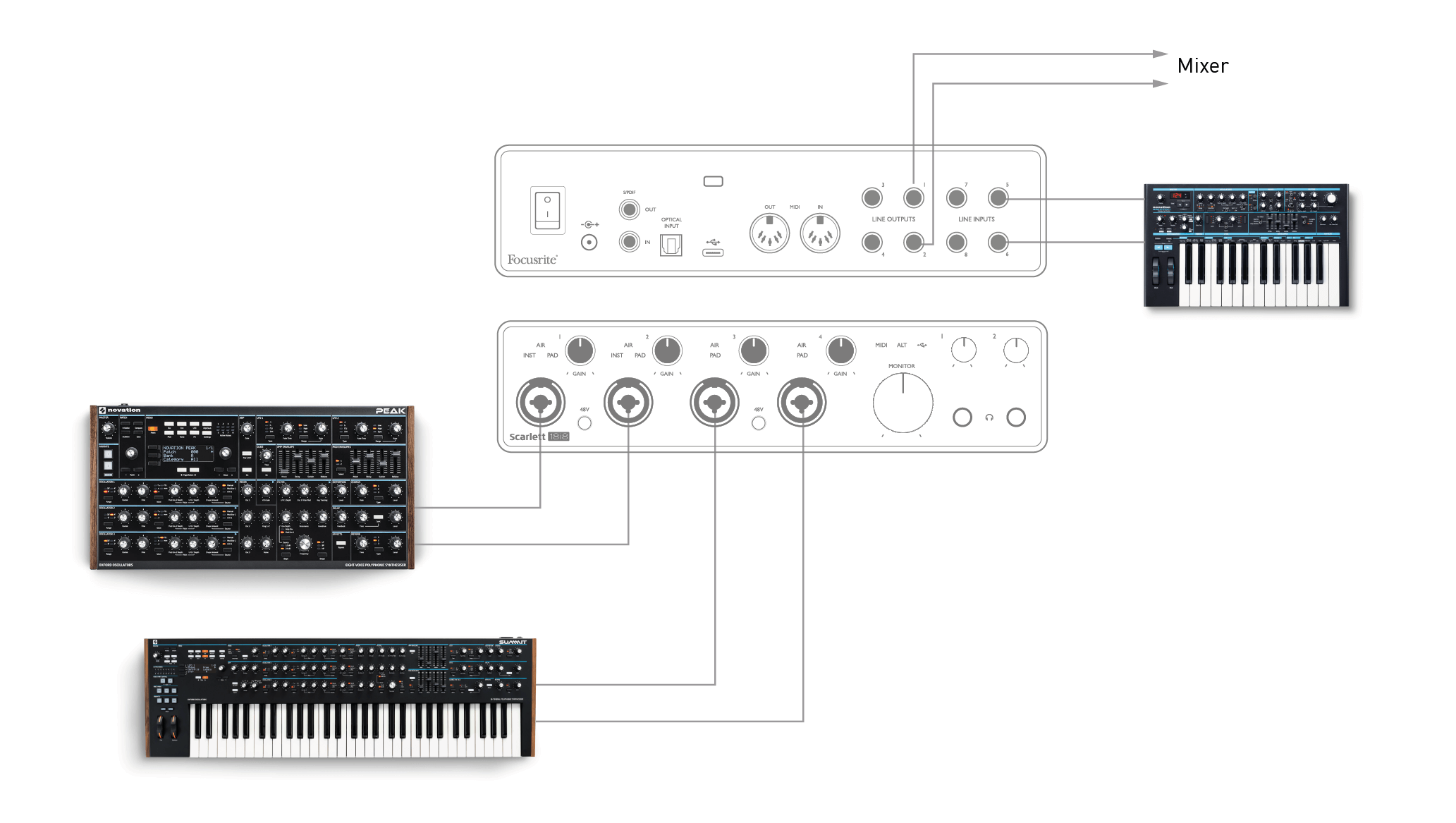

の Scarlett 18i8 3rd Gen Focusrite Controlで定義されたミックス構成をハードウェア内に保存する機能があります。この機能により、コンピューターを使用して、たとえばステージ上のキーボードミキサーとして設定し、その構成をデバイス自体にアップロードすることができます。その後、 Scarlett 18i8 3rd Gen キーボード リグの一部としてシンプルなローカル ミキサーとして使用し、複数のキーボードの全体的なミックスを制御します。
この例では、3つのステレオシンセサイザーが Scarlett 18i8 3rd Gen; モニター出力はメイン PA システムに送られます。フロント パネルから 2 つのキーボードと 3 番目のキーボードのゲインを調整できます。また、キーボード ミックスの全体的なレベルを調整することもできます。
デジタル接続を使用して Scarlett 18i8 3rd Gen 第3世代、S/PDIF、2チャンネルのスタンドアロンプリアンプとして使用できます。
Scarlettのどの入力にも2つの入力ソース（マイク、ライン、インスト）を接続でき、Focusrite Controlを使用してアナログ入力をS/PDIF出力に直接ルーティングできます。その後、S/PDIF出力を別のインターフェイスのS/PDIF入力に接続して、そのインターフェイスのチャンネル数を拡張できます。たとえば、2番目の Scarlett 18i8 3rd Gen、または Scarlett 18i20 などのより大きなインターフェース。
