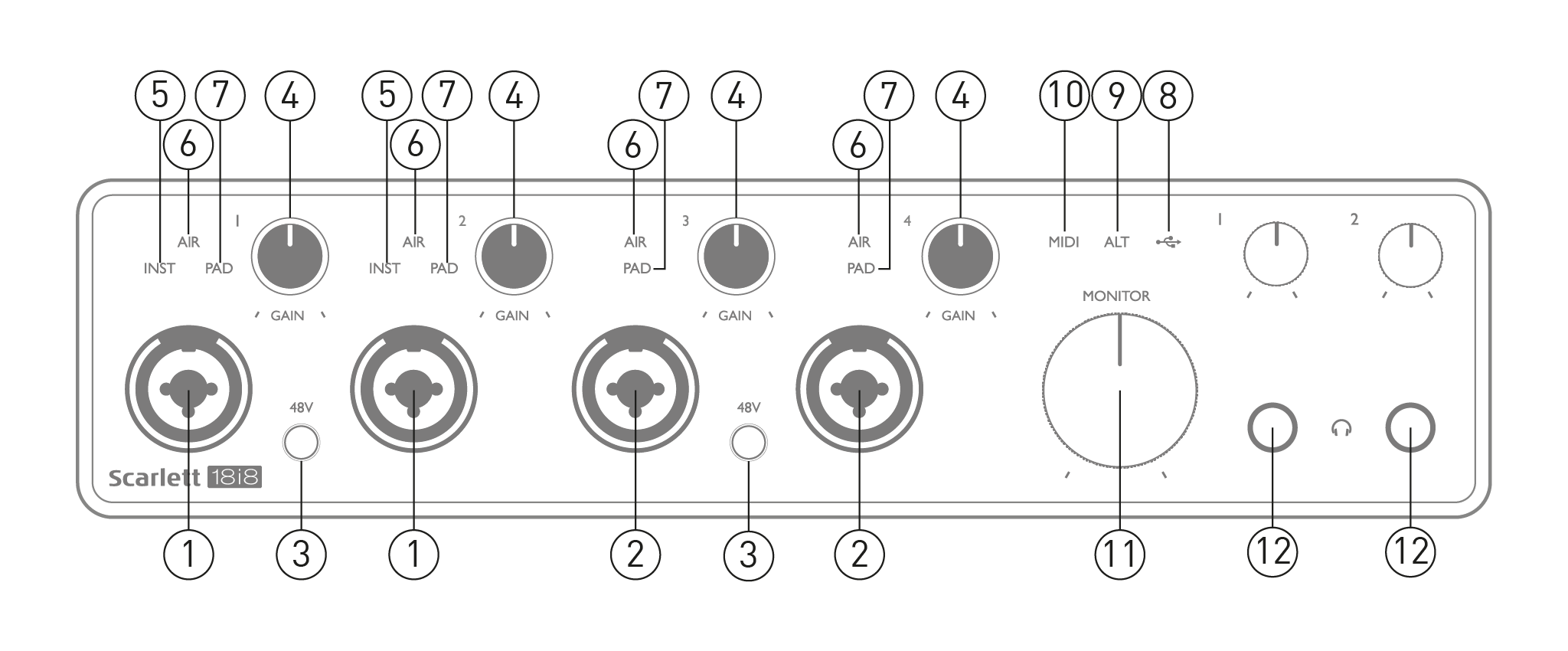

入力 1 と 2 – 「コンボ」入力ソケット – マイク、楽器 (ギターなど)、またはライン レベル 信号をここに接続します。コンボ ソケットは、XLR と 1/4 インチ (6.35 mm) ジャックの両方に対応しています。マイクは XLR プラグを使用して接続します。楽器とライン レベル 信号は、TS または TRS タイプの 1/4 インチ (6.35 mm) ジャック プラグを使用して接続します。プリアンプのゲインは、XLR プラグを挿入した場合はマイクに適しており、ジャック プラグを挿入した場合はより高いレベルの信号に適しています。信号レベルがプリアンプを過負荷にして歪みが発生するため、マイク以外のもの (サウンド モジュールやエフェクト ユニットの出力など) を XLR プラグで接続しないでください。ファンタム電源が有効になっている場合は、機器が損傷する可能性があります。
-
入力3と4はXLRコンボタイプの入力ソケットで、[1]と同様ですが、マイクレベルまたはラインレベルの信号のみを受け付けます。楽器を直接接続する場合は、入力1および/または2を使用してください。
-
48V – コンボコネクタのXLR端子（マイク入力）に48Vファンタム電源を供給するためのスイッチが2つあり、それぞれペア（1と2、3と4）になっています。ファンタム電源が選択されると、48Vインジケーターが赤く点灯します。
-
GAIN 1～GAIN 4 - 入力1～4の信号の入力ゲインをそれぞれ調整します。ゲインコントロールには、信号レベルを確認するための3色LEDリングが付いています。緑色は入力レベルが少なくとも-24 dBFS（つまり「信号あり」）であることを示し、-6 dBFSでリングがオレンジ色に変わり信号がクリッピングに近いことを示し、0 dBFSで赤色に変わります（デジタルクリッピング）。
-
INST – 入力1と入力2のジャックの入力タイプは、Focusrite Controlで選択できます。INSTを選択すると、赤色のLEDが点灯します。INSTを選択すると、ゲイン範囲と入力インピーダンスが（LINEと比較して）変更され、入力がアンバランスになります。これにより、楽器を直接接続する場合（2極（TS）ジャックプラグ経由）に最適化されます。INSTがオフの場合、入力はラインレベル信号の接続に適しています。ラインレベル信号は、3極（TRS）ジャックを介してバランス接続することも、2極（TS）ジャックを介してアンバランス接続することもできます。
-
AIR – 入力1～4のAIRモード選択を示す4つの黄色LED。Focusrite Controlから選択するAIRモードは、入力段の周波数特性を変更し、クラシックなトランスフォーマーベースのFocusrite ISAマイクロフォンプリアンプをモデル化します。
-
PAD – 4つの緑色LED。Focusrite Controlで入力1～4のPADを選択すると点灯します。PADはDAWに送られる信号レベルを10dB低下させます。入力ソースのレベルが高い場合に使用してください。
-
USB LED - Scarlettがコンピューターに接続され認識されると、緑色のLEDが点灯します。
-
ALT – の場合 スピーカー切り替え Focusrite Control で有効化すると、メインモニターミックスが LINE OUTPUTS 1 と 2 から LINE OUTPUTS 3 と 4 に振り分けられます。セカンダリーモニタースピーカーを LINE OUTPUTS 3 と 4 に接続し、ALT を選択すると、メインモニターとセカンダリーモニターを切り替えることができます。ALT を選択すると緑色に点灯します。この機能は Focusrite Control からも選択できます。
-
MIDI LED – MIDI INポートでMIDIデータを受信すると、緑色のLEDが点灯します。
-
MONITOR - メインモニター出力レベルコントロール - 通常は背面パネルの出力1と2のレベルを調整しますが、ALTモードの選択にも従います。また、Focusrite Controlでハードウェアコントロールに割り当てられたその他の出力のレベルも制御します。
-
ヘッドホンボリュームコントロール1と2の下にある2つの1/4インチ（6.25mm）TRSジャックソケットに、ステレオヘッドホンを1組または2組接続します。ヘッドホン出力は独立したミックスを備えており、Focusrite Controlで現在ヘッドホン出力1と2（ステレオペアとして出力5と6、7と8）にルーティングされている信号をそれぞれ出力します。
-

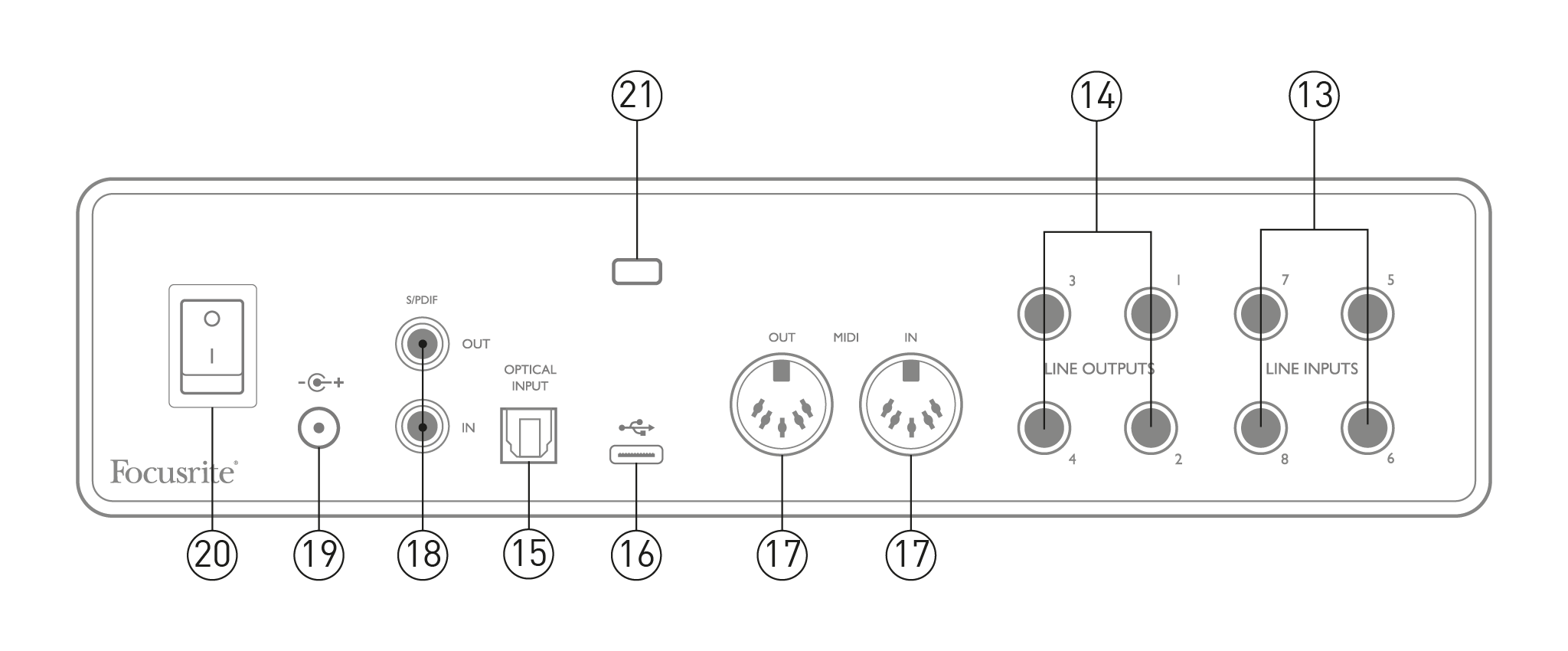

ライン入力5～8 – 入力はバランス型で、1/4インチ（6.35mm）ジャックソケットを使用します。ここに、1/4インチTRS（バランス）またはTS（アンバランス）ジャックプラグを使用して、ラインレベルの音源を接続します。
-
ライン出力1～4 – 4系統のバランス型アナログライン出力（6.35mmジャックソケット）。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用します。出力1と2は通常、メインのモニタリングシステムを駆動するために使用されますが、これらの出力で使用可能な信号はFocusrite Controlで定義できます。出力3と4は、代替スピーカー（ミッドフィールド、ニアフィールドなど）を駆動したり、外部エフェクトプロセッサーを駆動したりするために使用できます。
-
光入力 – TOSLINKコネクタ、44.1/48 kHzサンプリングレートでADATフォーマットのデジタルオーディオを8チャンネル、または88.2/96 kHzで4チャンネル伝送可能。これらは、追加の入力（13～20）です。 18i8光入力は、光S/PDIF出力を持つ機器を接続する必要がある場合に、S/PDIF入力としても使用できます。ただし、176.4kHz/192kHzのサンプリングレートを使用している場合は、光入力は無効になりますのでご注意ください。
-
-
MIDI INとMIDI OUT – 外部MIDI機器接続用の標準5ピンDINソケット。 18i8 MIDIインターフェースとして機能し、コンピューターとの間でMIDIデータを送受信して、他のMIDI機器に配信することを可能にします。
-
S/PDIF INおよびOUT – 2チャンネルのデジタルオーディオ信号を入出力する2つのフォノ（RCA）ソケット 18i8 S/PDIFフォーマットに対応しています。他のすべての入出力と同様に、これらのコネクタの信号はFocusrite Controlでルーティングできます。
-
外部DC電源入力 – 電源を供給 18i8 ユニットに付属の別売りのACアダプター（PSU）を介して。 18i8 ホストコンピュータのUSBポート経由で電源を供給することはできません。
-
電源オン/オフスイッチ。
-
K（ケンジントンセキュリティスロット） – 安全に保管してください 18i8 必要に応じて適切な構造物に変更する。
あなたの 18i8 外部の12V DC、1Aの電源アダプターから給電する必要があります。適切なアダプターは本体に付属しています。
重要
付属の電源アダプターのみをご使用ください。このアダプターを使用しない場合、本体が永久的に損傷する可能性があります。
USBポートの種類: その 18i8 背面パネルにType C USB 2.0ポートが1つあります。ソフトウェアのインストールが完了したら、 18i8 お使いのコンピューターに接続してください。コンピューターにUSB Type-Aポートがある場合は、本製品に付属のUSB Type-A-USB Type-Cケーブルを使用してください。コンピューターにUSB Type-Cポートがある場合は、コンピューター販売店からUSB Type-C-USB Type-Cケーブルを入手してください。
USB規格: なぜなら 18i8 本製品はUSB 2.0デバイスです。接続には、お使いのコンピューターにUSB 2.0対応ポートが必要です。USB 1.0/1.1ポートでは動作しませんが、USB 3.0ポートであればUSB 2.0デバイスも接続可能です。
USBケーブルを接続したら、 18i8 背面パネルの電源スイッチをオンにします。
の 18i8 ASIOまたはWDMをサポートするWindowsベースのDAW、またはCore Audioを使用するMacベースのDAWと互換性があります。スタートガイドの手順に従うと、すぐに使い始めることができます。 18i8 お好みのDAWで。
ご注意ください - DAW では自動的に選択されない場合があります 18i8 デフォルトのI/Oデバイスとして。手動で選択する必要があります。 Focusrite USB ASIO DAWのドライバーとして オーディオ設定* ページ。ASIO/Core Audio ドライバーの選択場所がわからない場合は、DAW のドキュメント (またはヘルプ ファイル) を参照してください。以下の例は、Ableton Live Lite での正しい設定を示しています。 設定 パネル（Windows版を表示）。
※一般的な名称です。DAWによって用語が異なる場合があります。
一度 18i8 お使いのDAWで優先オーディオデバイス*として設定すると、すべての入力と出力がDAWのオーディオ入出力設定に表示されます。DAWによっては、使用前に特定の入力または出力を有効にする必要がある場合があります。

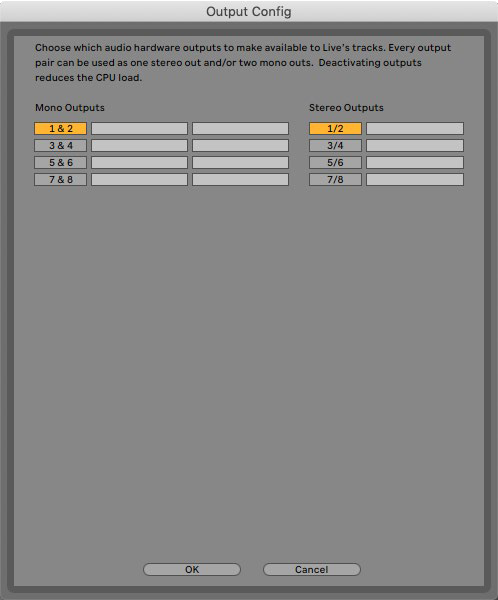

以下の2つの例は、Ableton Liveの「入力」および「出力」設定ページで、2つの入力と2つの出力が有効になっている状態を示しています。
|
|
|
※一般的な名称です。DAWによって用語が異なる場合があります。
の 18i8 様々な録音・監視用途に最適な選択肢です。代表的な構成例を以下に示します。

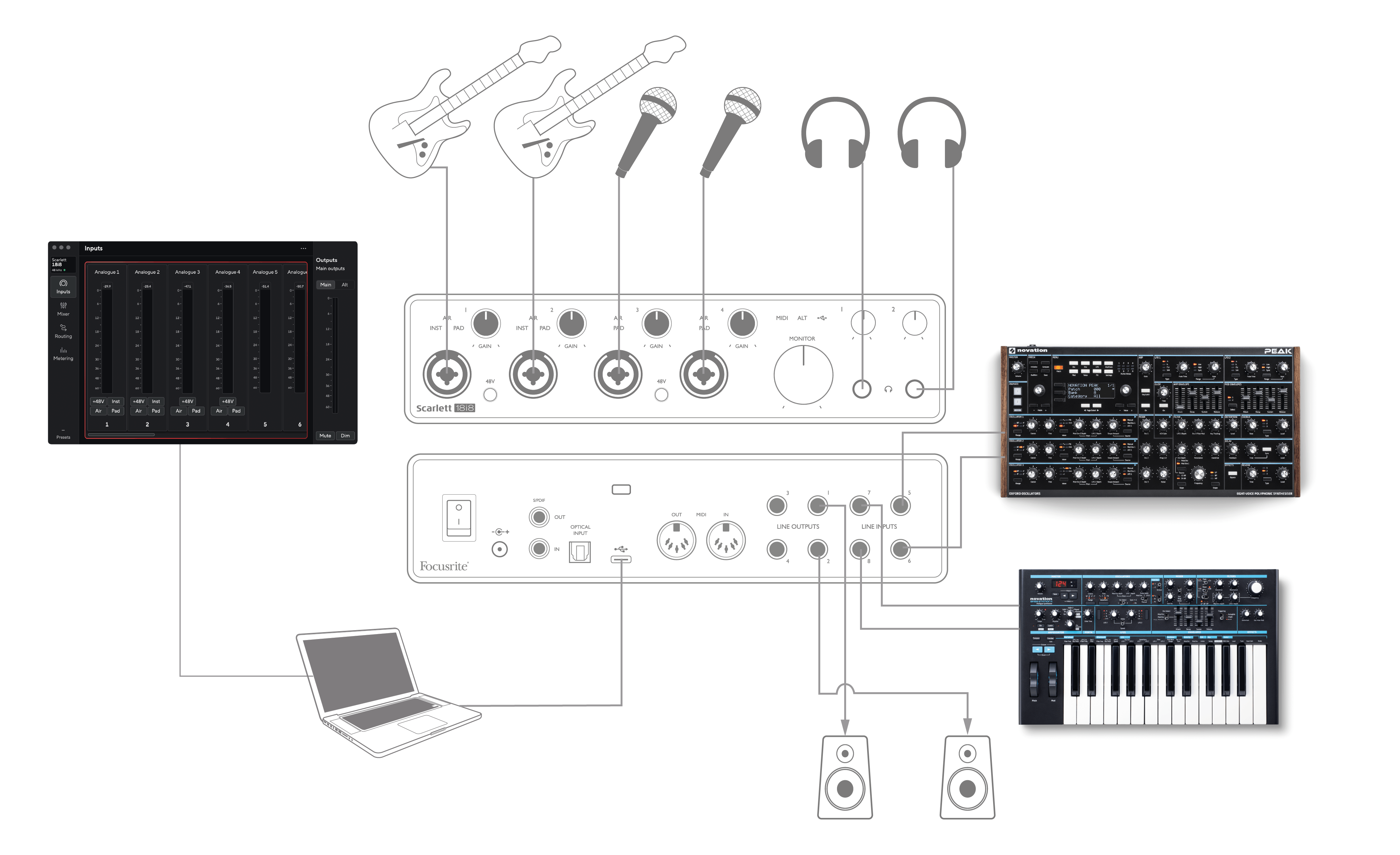

この設定は、コンピュータ上でDAWソフトウェアを使用してミュージシャンのグループを録音するための構成を示しています。
入力1と2はギター2本用、入力3と4はボーカル用です。背面にある入力5～8にはステレオキーボード2台が接続されています。
レコーディング中は、DAWの再生をスピーカーでモニタリングできます（スピーカーが別の部屋にある場合。そうでない場合はヘッドホンを使用してください）。また、Focusrite Controlを設定すれば、各ボーカリスト専用のヘッドホンミックスを提供できます。このミックスには、ボーカリスト自身の声、他のボーカリストの声、ギターやキーボードの音、そして既に録音済みの他のDAWトラックなど、あらゆる音源をミックスできます。
フロントパネルの入力ソケットはXLRコンボタイプで、オスXLRコネクタ（マイクケーブルの端に付いています）または1/4インチ（6.35mm）ジャックプラグのどちらでも接続できます。 18i8 「マイク/ライン」スイッチはありません。入力にXLRを接続するとプリアンプステージは自動的にマイク用に構成され、ジャックプラグを接続するとラインまたは楽器用に構成されます。Focusrite ControlでINSTを選択します（ デバイス設定 （ページ）通常の2極ギタージャックを介して楽器（ギターなど）を接続する場合は、INSTをオンにしてください。3極（TRS）ジャックを介して外部オーディオミキサーのバランス出力などのラインレベルソースを接続する場合は、INSTをオフにしてください。
注記
コンボコネクタは、両方のタイプのジャックプラグに対応しています。
コンデンサーマイクを使用する場合は、48Vボタンを押してマイクにファンタム電源を供給してください。（この例では、入力3と4の48Vボタンです。）ダイナミックマイクやリボンマイクなど、その他のタイプの最新のマイクのほとんどは、誤ってファンタム電源を供給しても損傷することはありませんが、古いマイクの中には損傷する可能性のあるものもあります。ご不明な点がある場合は、マイクの仕様を確認して、安全に使用できることを確認してください。
入力チャンネル1～4 18i8 それぞれにPAD機能が搭載されています。Focusrite ControlでPADを選択すると（PADが有効になると緑色に点灯）、DAWに送られる信号レベルが10dB低減されます。これは、ソースの出力レベルが特に高い場合、最小ゲインでもクリッピングが発生したり、ゲインハローが赤く点灯したりする場合に便利です。
デジタルオーディオシステムに関連して、「レイテンシー」という用語をよく耳にするでしょう。上記で説明したシンプルなDAW録音アプリケーションの場合、レイテンシーとは、入力信号がコンピュータとオーディオソフトウェアを通過し、オーディオインターフェースから再び出力されるまでの時間のことです。
ほとんどのシンプルな録音状況では問題になりませんが、状況によっては、入力信号をモニタリングしながら録音したい演奏者にとって、レイテンシーが問題となる場合があります。これは、DAWの録音バッファのサイズを増やす必要がある場合に起こり得ます。特に大規模なプロジェクトで、多数のDAWトラック、ソフトウェア音源、エフェクトプラグインを使用してオーバーダビングを録音する場合などに必要となる可能性があります。
バッファ設定が低すぎる場合の一般的な症状としては、音声のノイズ（クリック音やポップ音）や、DAWのCPU負荷の異常な上昇（ほとんどのDAWにはCPU使用率の表示機能があります）などが挙げられます。Macでこのような症状が発生した場合は、DAW自体からバッファサイズを上げることができます。Windowsでは、通常、DAWの設定画面からアクセスできるASIOコントロールパネルで変更する必要があります。
の 18i8Focusrite Control を使用すると、ゼロレイテンシーモニタリングが可能になり、この問題を克服できます。入力信号を直接ルーティングできます。 18i8のヘッドホン出力とライン出力を使用します。これにより、ミュージシャンはコンピューターの再生と同時に、超低遅延、つまり実質的に「リアルタイム」で自分の演奏を聴くことができます。コンピューターへの入力信号はこの設定によって一切影響を受けません。ただし、ソフトウェアプラグインによって生楽器に追加されたエフェクトはヘッドホンでは聞こえませんが、録音にはエフェクトが残りますのでご注意ください。
Focusrite Controlで入力をモニタリングする際は、DAWソフトウェアが入力（現在録音中の音）を出力にルーティングするように設定されていないことを確認してください。ルーティングされている場合、演奏者は自分の音が「二重に」聞こえ、片方の信号がエコーのように遅延して聞こえてしまいます。
※一般的な名称です。DAWによって用語が異なる場合があります。
背面パネルにある1/4インチLINE OUTPUTS 1および2ジャックは、通常、モニタリングスピーカーへの音声出力に使用されます。アクティブモニターにはボリュームコントロール付きの内蔵アンプが搭載されているため、直接接続できます。パッシブスピーカーには別途ステレオアンプが必要となり、背面パネルの出力はアンプの入力に接続する必要があります。

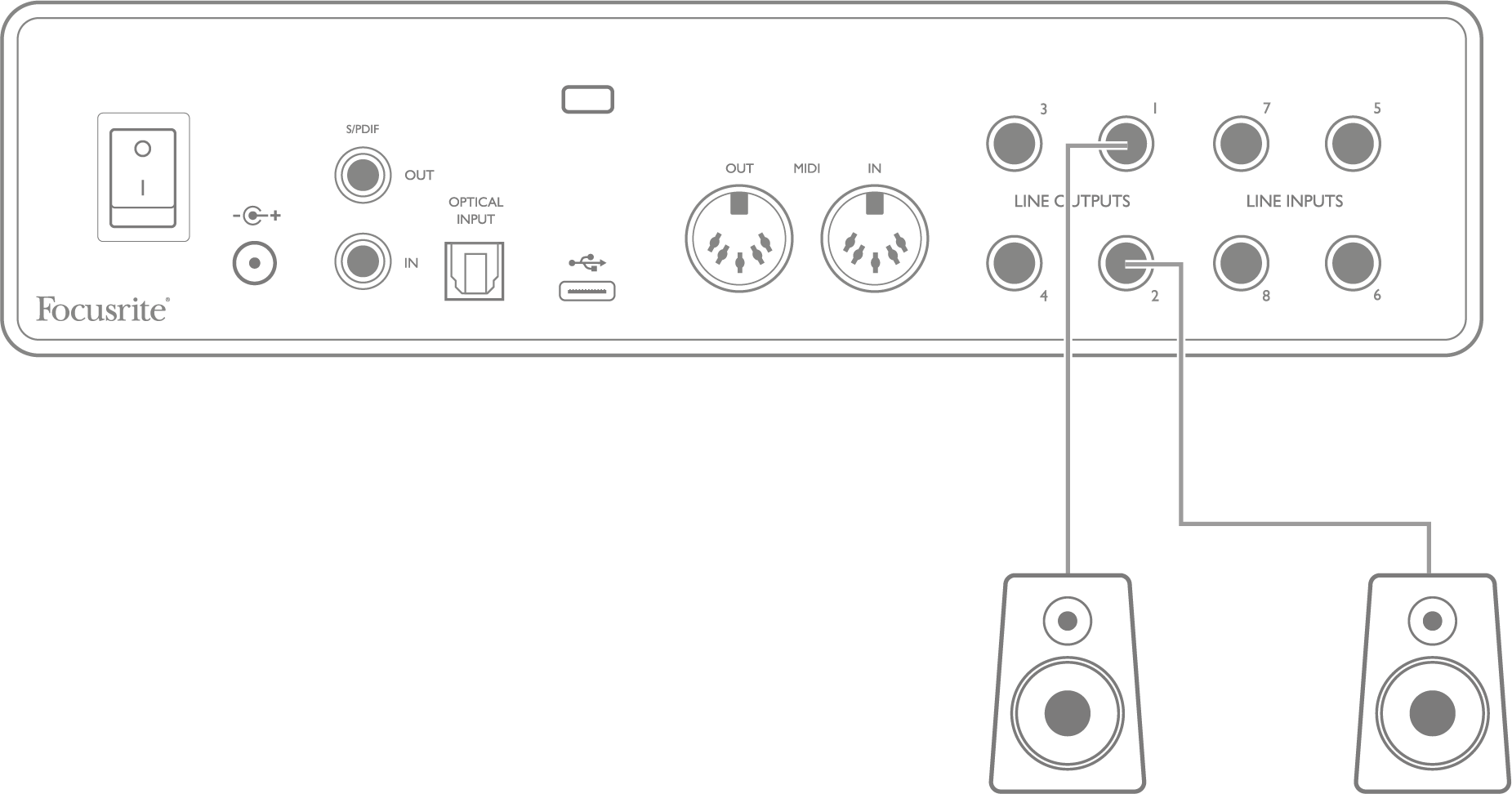

アクティブスピーカーの接続方法：

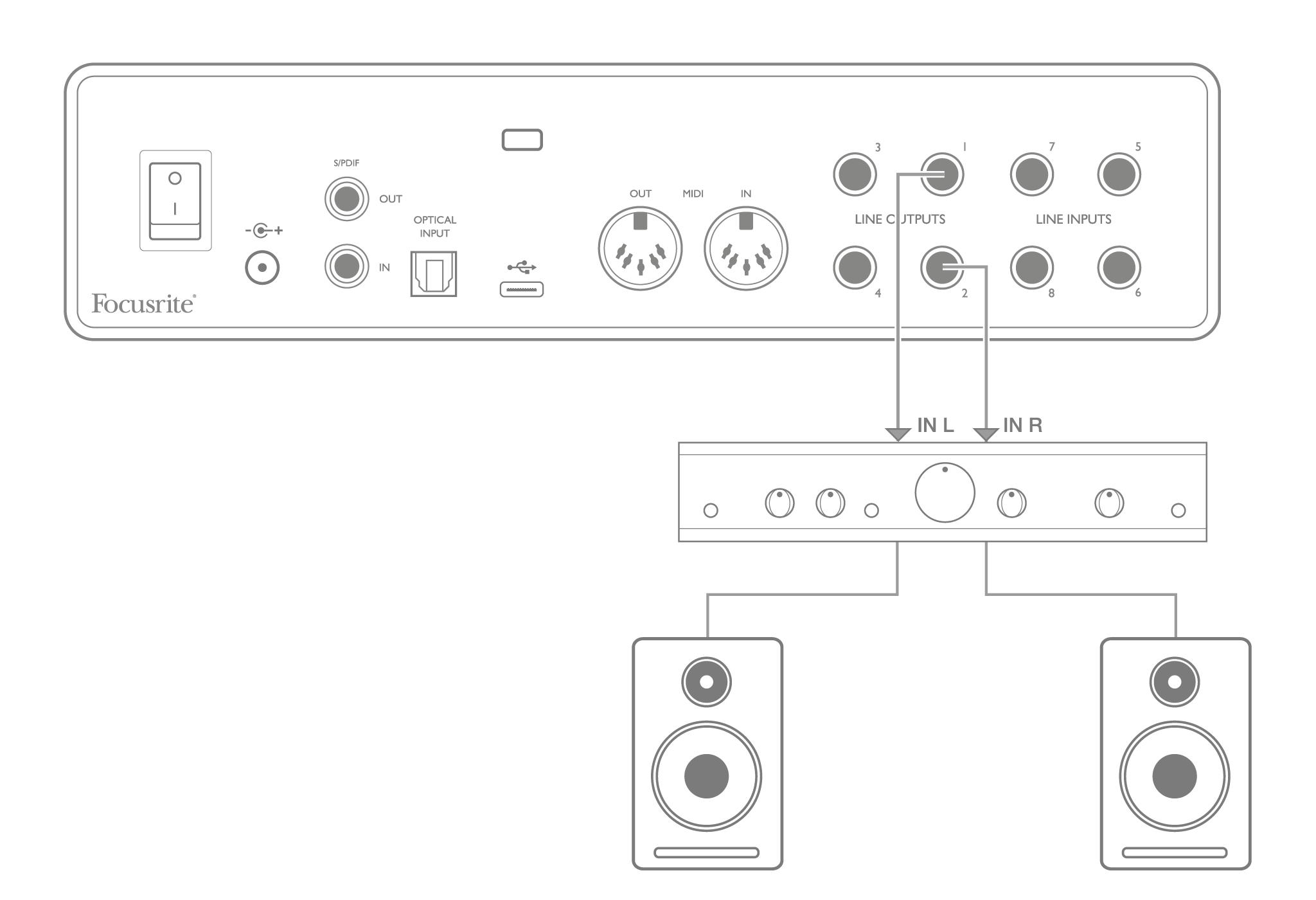

パッシブスピーカーをステレオアンプに接続する方法：
ライン出力コネクタはすべて3極（TRS）1/4インチ（6.35mm）ジャックソケットで、電子バランス接続です。一般的な民生用（ハイファイ）アンプや小型パワードモニターには、フォノ（RCA）ソケット、またはコンピュータへの直接接続を目的とした3.5mm 3極ジャックプラグのいずれかで、アンバランス入力が備わっている場合があります。いずれの場合も、片側にジャックプラグが付いたケーブルを使用してください。
プロ仕様のアクティブモニターやプロ仕様のパワーアンプには、一般的にバランス入力端子が備わっています。
LINE OUTPUTS 1～4には、スピーカーを保護するための「アンチサンプ」回路が組み込まれています。 18i8 スピーカー（およびアンプを使用している場合はアンプ）が接続され、動作している間は、電源がオンになります。
注意
マイクとスピーカーを同時に使用すると、音声フィードバックループが発生する危険性があります。録音中は必ずモニタリング用スピーカーの電源を切るか音量を下げ、オーバーダビングの際はヘッドホンを使用することをお勧めします。

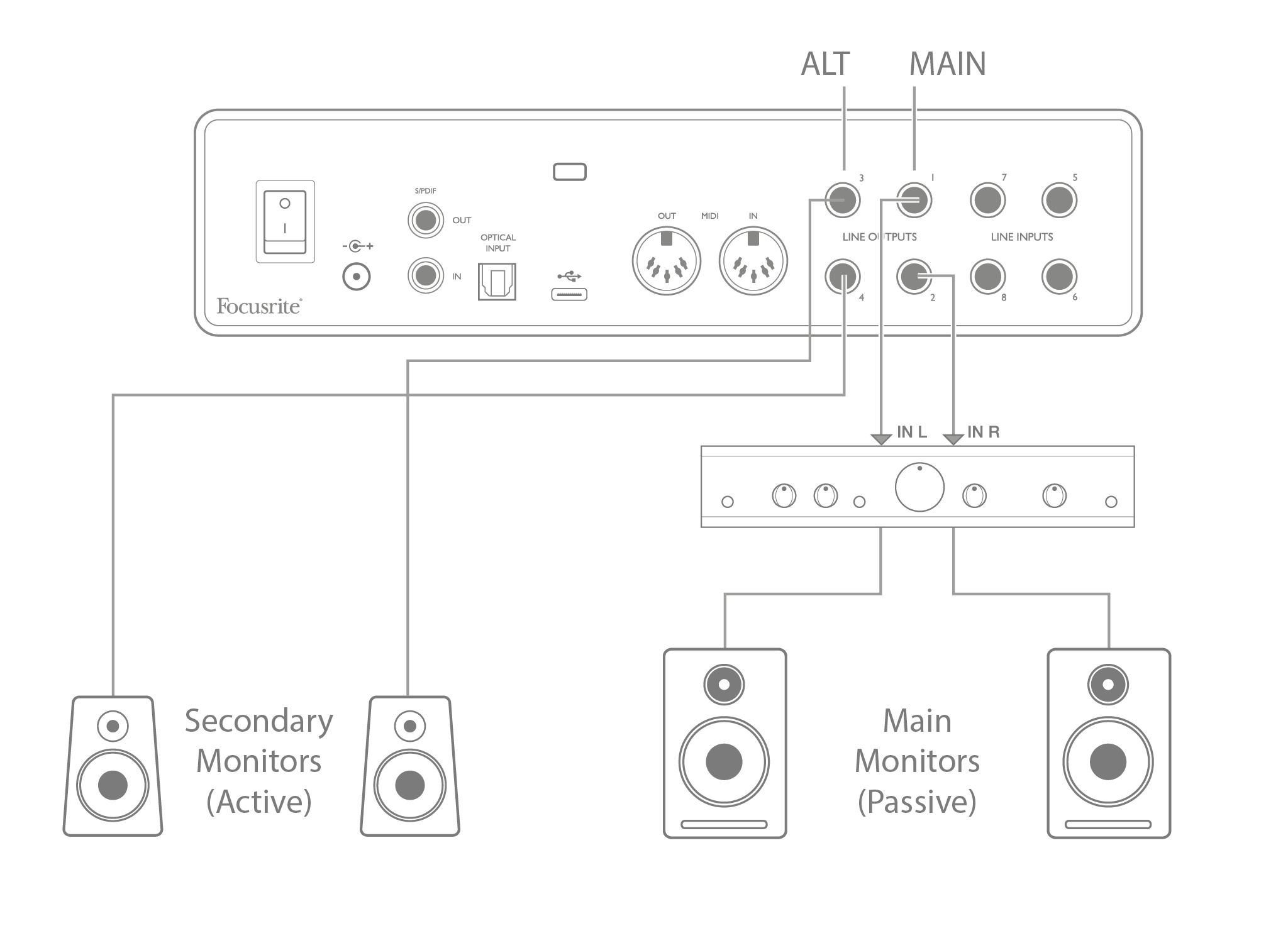

の 18i8の ALT 機能を使用すると、2 組目のモニターを簡単に追加できます。2 組目を LINE OUTPUTS 3 と 4 に接続します。 スピーカー切り替え で Focusrite Control 2メインモニターとセカンダリーモニターを切り替えるには、 画面上 主要 そして 代替 ボタン。ALTがアクティブになると、メインミックス出力はLINE OUTPUTS 1と2ではなく、LINE OUTPUTS 3と4に送られ、緑色のALT LEDが点灯してそれを確認します。
注記
切り替える際 主要 そして 代替使用されていないスピーカーペアに供給されているライン出力はミュートされます。 スピーカー切り替え 無効になっている場合、ライン出力1～4はすべて初期状態でミュートされています（安全のため）。Focusrite Controlで該当する出力のミュートを解除する必要があります。スピーカー切り替えの詳細については、Focusrite Controlのマニュアルを参照してください。

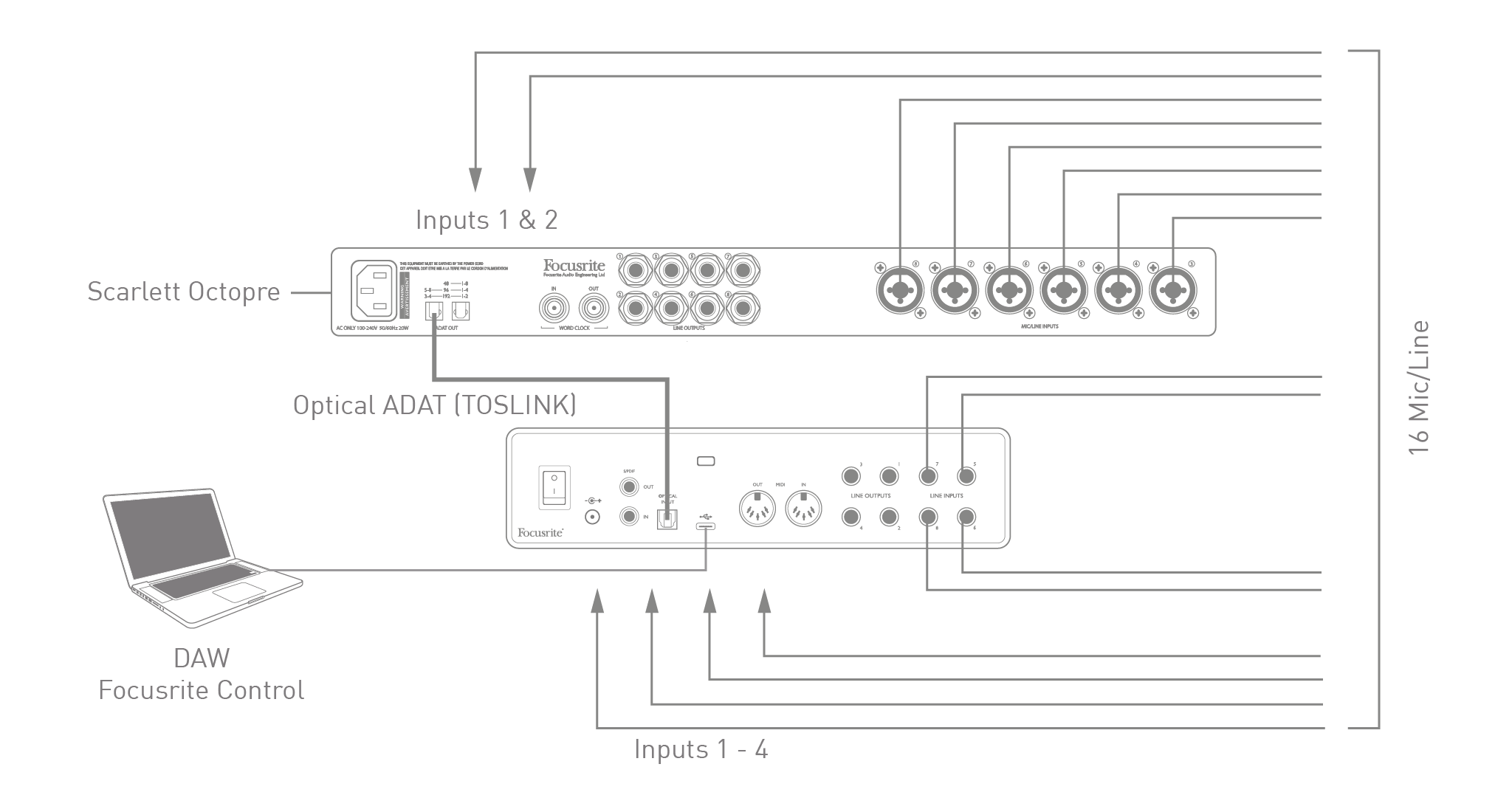

8つのアナログ入力に加えて、 18i8 光ADAT入力ポートを備えており、44.1/48 kHzのサンプリングレートで8系統、または88.2/96 kHzで4系統のオーディオ入力を追加できます。（ただし、光ADAT入力ポートは176.4/192 kHzのサンプリングレートには対応していません。）Focusrite Scarlett OctoPreなどのADAT出力を備えた8チャンネルのマイクプリアンプを別途使用することで、シンプルかつ優れた方法で拡張できます。 18i8の入力能力。
Scarlett OctoPreのADAT出力は、 18i8の ADAT 入力を単一の TOSLINK 光ケーブルで接続します。デバイスを同期するには、Scarlett OctoPre のクロック ソースを Internal に設定し、 18i8 （経由 Focusrite Control 2） に ADAT。
ヒント
どのような方法であれ、2つのデジタル機器を相互接続する場合は、必ず両方の機器のサンプリングレートが同じに設定されていることを確認してください。
追加のADAT入力をルーティングするには、 Focusrite Control 2 他の入力と同じように使用できます。追加の入力は、必要に応じてミュージシャンのヘッドフォン ミックスの一部にすることができます。
の 18i8 Focusrite Controlで定義されたミックス構成をハードウェア内に保存する機能があります。この機能により、たとえばステージ上のキーボードミキサーとしてコンピューターを使用して構成し、その構成をデバイス自体にアップロードできます。その後、 18i8 複数のキーボードの全体的なミックスを制御するための、キーボードリグの一部としてのシンプルなローカルミキサーとして使用できます。

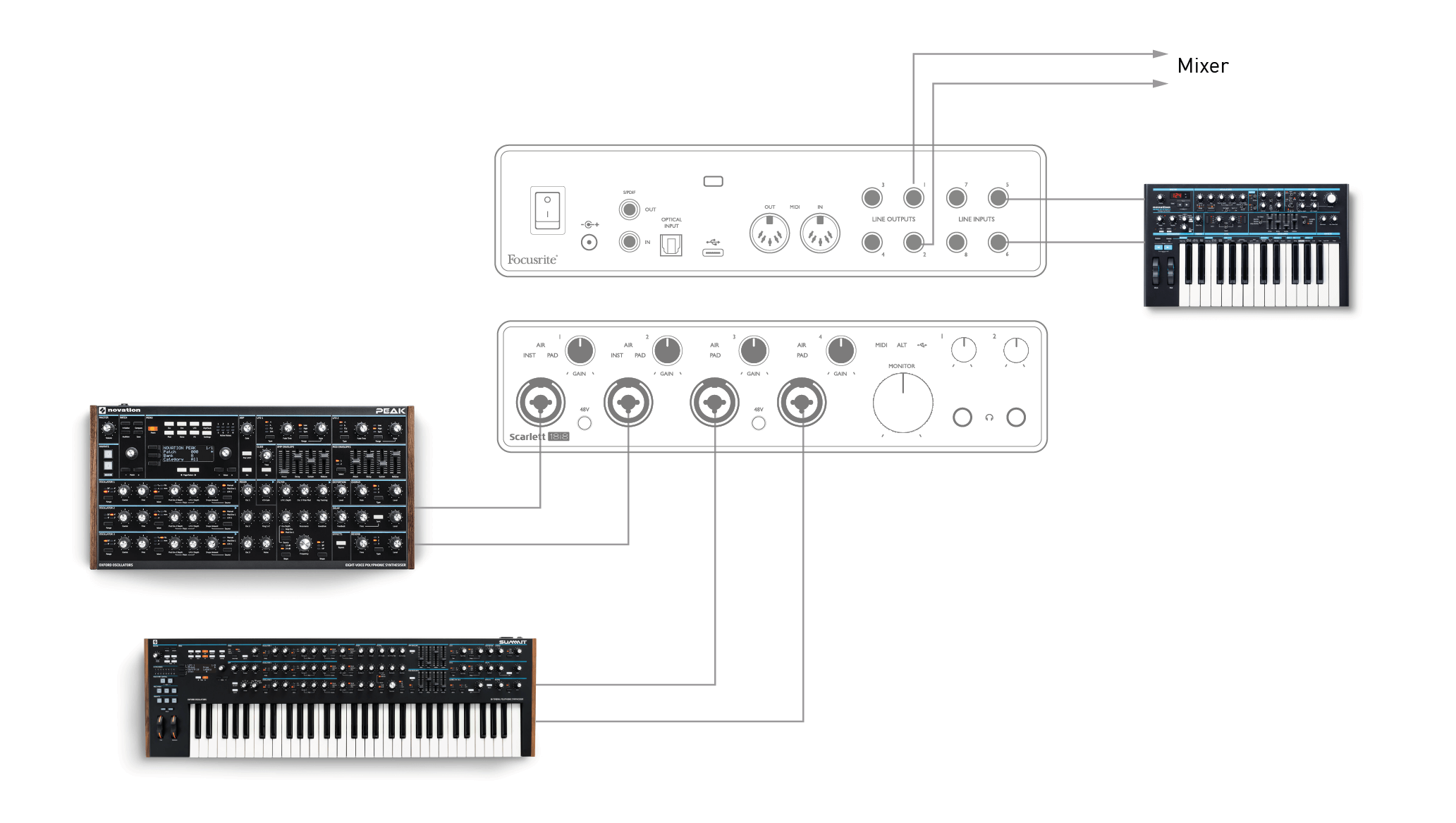

示されている例では、3 つのステレオシンセサイザーが入力に接続されています。 18i8モニター出力はメインPAシステムに接続されます。フロントパネルから、2台のキーボードのゲインを3台目のキーボードのゲインに対して調整できます。また、キーボードミックス全体のレベルも調整可能です。
デジタル接続を使用して 18i8 第3世代、S/PDIF対応で、2チャンネルのスタンドアロン・プリアンプとしても使用可能です。
Scarlettの任意の入力（マイク、ライン、楽器）に2つの入力ソースを接続し、Focusrite Controlを使用してアナログ入力をS/PDIF出力に直接ルーティングできます。その後、S/PDIF出力を別のインターフェースのS/PDIF入力に接続することで、そのインターフェースのチャンネル数を拡張できます。たとえば、2つ目のインターフェースを追加できます。 18i8または、Scarlett 18i20のようなより大きなインターフェース。
