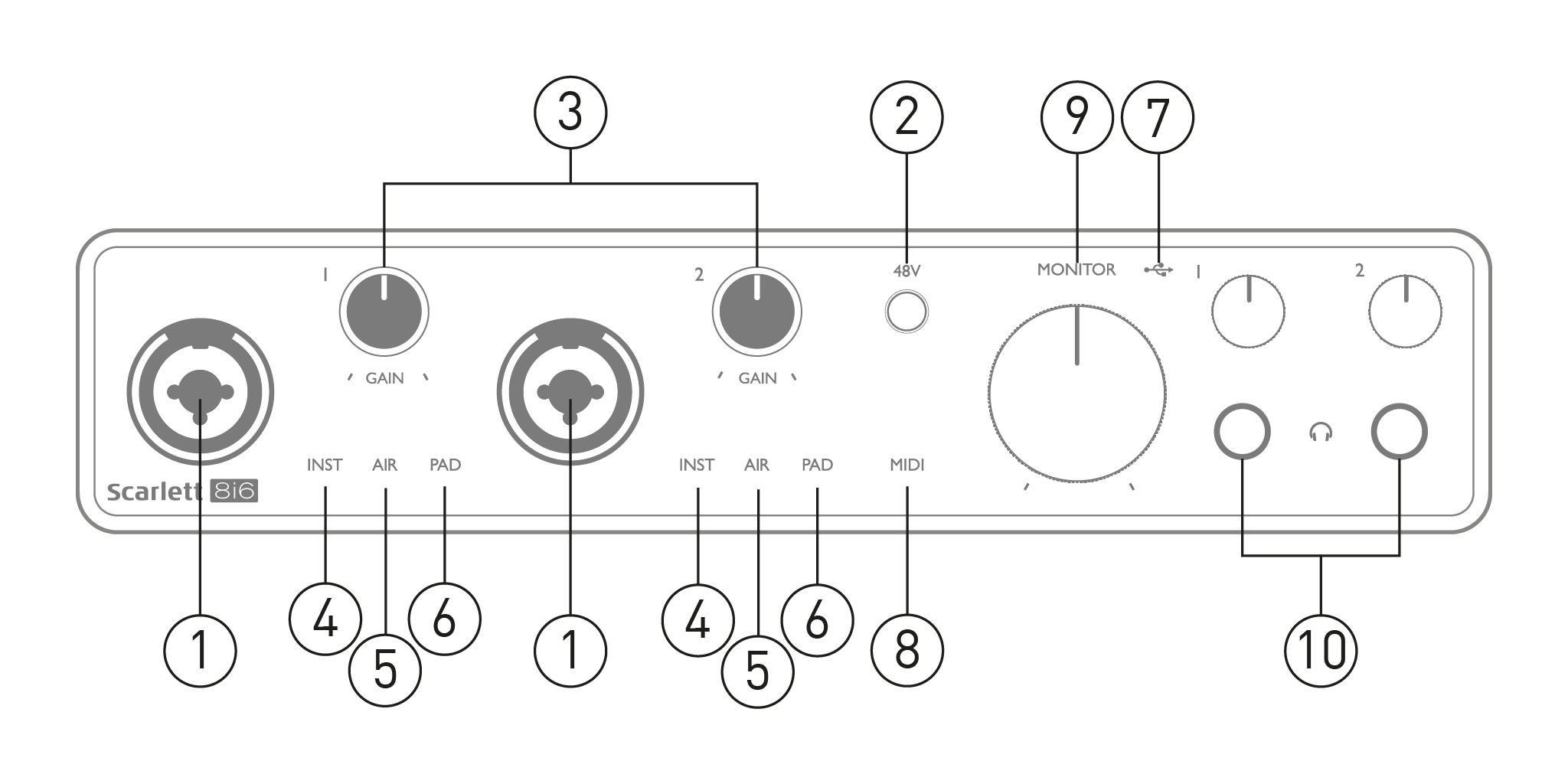

入力 1 および 2 - 「コンボ」入力ソケット - ここにマイク、楽器 (ギターなど)、またはライン レベル信号を接続します。コンボ ソケットは、XLR および ¼ インチ (6.35 mm) ジャックの両方を受け入れます。マイクは XLR プラグを使用して接続します。楽器およびライン レベル信号は、TS または TRS タイプの ¼ インチ (6.35 mm) ジャック プラグを介して接続します。プリアンプ ゲインは、XLR プラグが挿入されている場合はマイクに適しており、ジャック プラグが挿入されている場合はより高いレベルの信号に適しています。XLR プラグを介してマイク以外のもの (サウンド モジュールまたは FX ユニットの出力など) を接続しないでください。信号レベルによってプリアンプが過負荷になり、歪みが発生します。ファンタム電源が有効になっていると、機器が損傷する場合があります。
-
48V – 押すと、コンボコネクタのXLR端子（マイク入力）に48Vファンタム電源が供給されます。 48V ファンタム電源が選択されるとインジケーターが赤く点灯します。
-
ゲイン1 そして ゲイン2 - 入力 1 と 2 の信号の入力ゲインをそれぞれ調整します。ゲイン コントロールには、信号レベルを確認するための 3 色の LED「リング」があります。緑色は入力レベルが少なくとも -24 dBFS (つまり「信号あり」) であることを示します。リングが -6 dBFS で琥珀色に変わり、信号がクリッピングに近いことを示します。リングが赤色に変わり、0 dBFS (デジタル クリッピング) であることを示します。
-
INST – 入力 1 と 2 のジャックの入力タイプは Focusrite Control で選択できます。INST を選択すると、赤い LED が点灯します。INST を選択すると、ゲイン範囲と入力インピーダンスが (LINE に対して) 変更され、入力がアンバランスになります。これにより、楽器を直接接続するために最適化されます (2 極 (TS) ジャック プラグ経由)。INST がオフの場合、入力はライン レベル信号の接続に適しています。ライン レベル信号は、3 極 (TRS) ジャック経由のバランス形式、または 2 極 (TS) ジャック経由のアンバランス形式で接続できます。
-
空気 – 入力 1 と 2 の AIR モードの選択を示す 2 つの黄色の LED。Focusrite Control から選択された AIR モードは、入力ステージの周波数応答を変更して、従来のトランスフォーマーベースの Focusrite ISA マイク プリアンプをモデル化します。
-
パッド – 2 つの緑色の LED。Focusrite コントロールから入力 1 と 2 に対して PAD が選択されると点灯します。PAD は DAW に送られる信号レベルを 10 dB 下げます。入力ソースのレベルが特に高い場合に使用します。
-
USB LED - Scarlett が接続され、コンピューターに認識されると、緑色の LED が点灯します。
-
ミディ LED – 緑色のLED。MIDIデータが受信されると点灯します。 MIDI入力 ポート。
-
モニター – メイン モニター出力レベル コントロール – これはアナログ コントロールであり、背面パネルの出力 1 と 2 のレベルを調整します。
-
- ヘッドフォン ボリューム コントロールの下にある 2 つの 1/4 インチ (6.25 mm) TRS ジャック ソケットに、1 組または 2 組のステレオ ヘッドフォンを接続します。ヘッドフォン出力は、Focusrite Control のアナログ出力 1 と 2、および 3 と 4 (ステレオ ペアとして) にルーティングされた信号を常に伝送します。
-

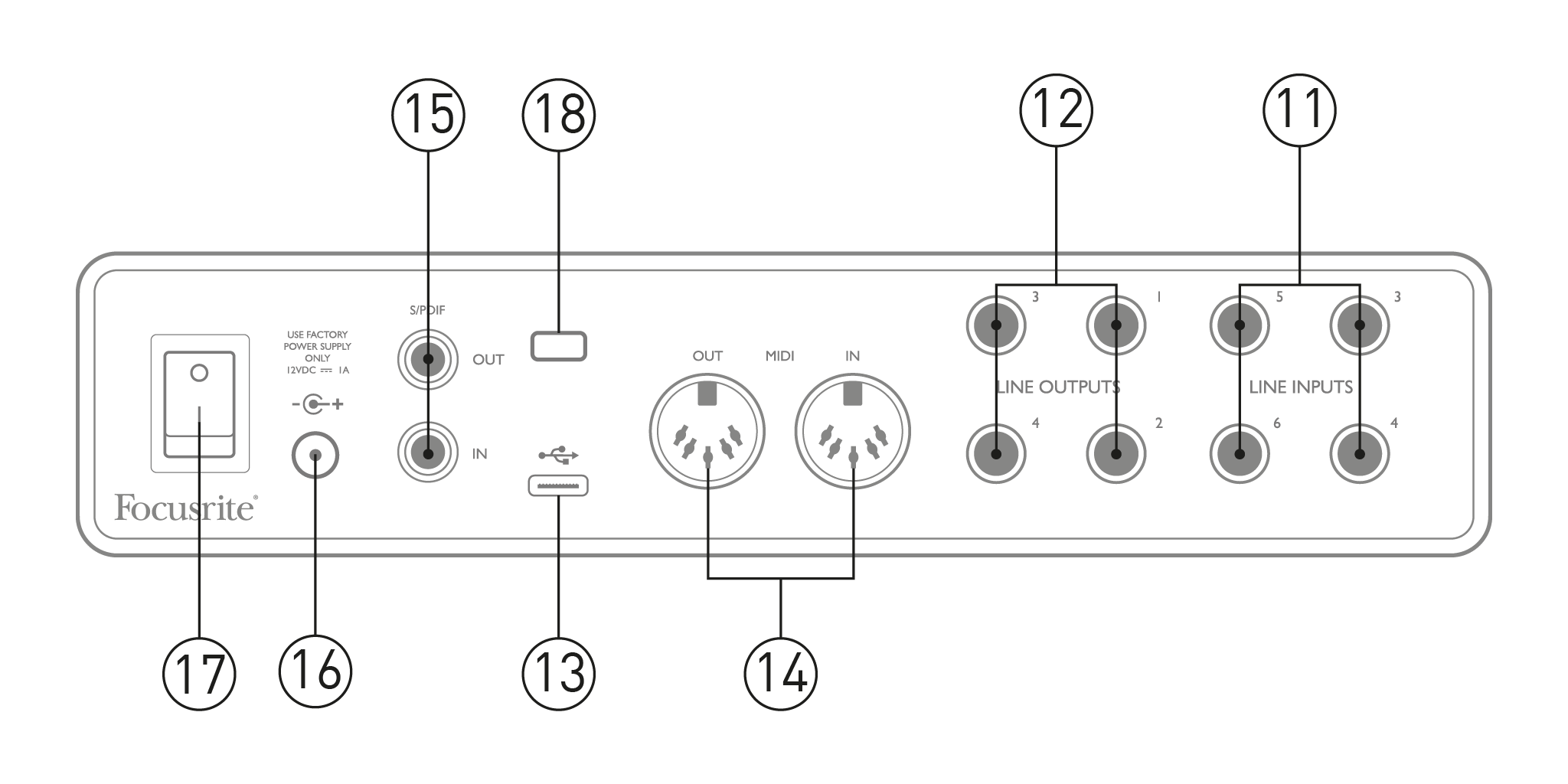

ライン入力 3 に 6 – ¼ インチ (6.35 mm) ジャック ソケットのバランス アナログ ライン入力が 4 つあります。¼ インチ TRS (バランス) または TS (アンバランス) ジャック プラグを使用して、さらにライン レベル ソースをここに接続します。
-
ライン出力1 に 4 – ¼ インチ (6.35 mm) ジャック ソケットに 4 つのバランス アナログ ライン出力。バランス接続には TRS ジャック、アンバランス接続には TS ジャックを使用します。出力 1 と 2 は通常、プライマリ モニタリング システムを駆動するために使用されますが、これらの出力のいずれかで使用可能な信号は Focusrite Control で定義できます。出力 3 と 4 は、代替スピーカー (ミッドフィールド、ニアフィールドなど) を駆動したり、アウトボード FX プロセッサを駆動したりするために使用できます。
-
-
MIDI入力 そして MIDI出力 – 外部MIDI機器を接続するための標準5ピンDINソケット。 Scarlett 8i6 3rd Gen MIDI インターフェイスとして機能し、コンピューターとの間の MIDI データを追加の MIDI デバイスに配布できるようにします。
-
SPDIF入力 そして 外 – 2チャンネルのデジタルオーディオ信号を入出力する2つのフォノ（RCA）ソケット Scarlett 8i6 3rd Gen S/PDIF 形式です。これらはユニットへの入力 7 と 8、およびユニットからの出力 5 と 6 です。他のすべての入力と出力と同様に、これらのコネクタの信号は Focusrite Control でルーティングできます。
-
外部DC電源入力 – Scarlett 8i6 3rd Gen 付属のACアダプタ（PSU）から電源が供給され、定格は12V DC、1Aです。同軸コネクタの極性は、センターピンがプラス（+12V）です。 Scarlett 8i6 3rd Gen ホスト コンピューターの USB ポートから電源を供給することはできません。
-
電源オン/オフスイッチ。
-
け （ケンジントンセキュリティロック）– Scarlett 8i6 3rd Gen 必要に応じて適切な構造に変更します。
あなたの 8i6 外部の12V DC、1Aの電源アダプターから給電する必要があります。適切なアダプターは本体に付属しています。
重要
付属の電源アダプターのみをご使用ください。このアダプターを使用しない場合、本体が永久的に損傷する可能性があります。
USBポートの種類: その 8i6 背面パネルにType C USB 2.0ポートが1つあります。ソフトウェアのインストールが完了したら、 8i6 お使いのコンピューターに接続してください。コンピューターにUSB Type-Aポートがある場合は、本製品に付属のUSB Type-A-USB Type-Cケーブルを使用してください。コンピューターにUSB Type-Cポートがある場合は、コンピューター販売店からUSB Type-C-USB Type-Cケーブルを入手してください。
USB規格: なぜなら 8i6 本製品はUSB 2.0デバイスです。接続には、お使いのコンピューターにUSB 2.0対応ポートが必要です。USB 1.0/1.1ポートでは動作しませんが、USB 3.0ポートであればUSB 2.0デバイスも接続可能です。
USBケーブルを接続したら、 8i6 背面パネルの電源スイッチをオンにします。
の 8i6 ASIOまたはWDMをサポートするWindowsベースのDAW、またはCore Audioを使用するMacベースのDAWと互換性があります。スタートガイドの手順に従うと、すぐに使い始めることができます。 8i6 お好みのDAWで。
ご注意ください - DAW では自動的に選択されない場合があります 8i6 デフォルトのI/Oデバイスとして。手動で選択する必要があります。 Focusrite USB ASIO DAWのドライバーとして オーディオ設定* ページ。ASIO/Core Audio ドライバーの選択場所がわからない場合は、DAW のドキュメント (またはヘルプ ファイル) を参照してください。以下の例は、Ableton Live Lite での正しい設定を示しています。 設定 パネル（Windows版を表示）。
※一般的な名称です。DAWによって用語が異なる場合があります。
一度 8i6 お使いのDAWで優先オーディオデバイス*として設定すると、すべての入力と出力がDAWのオーディオ入出力設定に表示されます。DAWによっては、使用前に特定の入力または出力を有効にする必要がある場合があります。
以下の2つの例は、Ableton Liveの「入力」および「出力」設定ページで、2つの入力と2つの出力が有効になっている状態を示しています。
|
|
|
※一般的な名称です。DAWによって用語が異なる場合があります。
の Scarlett 8i6 3rd Gen は、さまざまな録音および監視アプリケーションに最適です。以下に、いくつかの一般的な構成を示します。

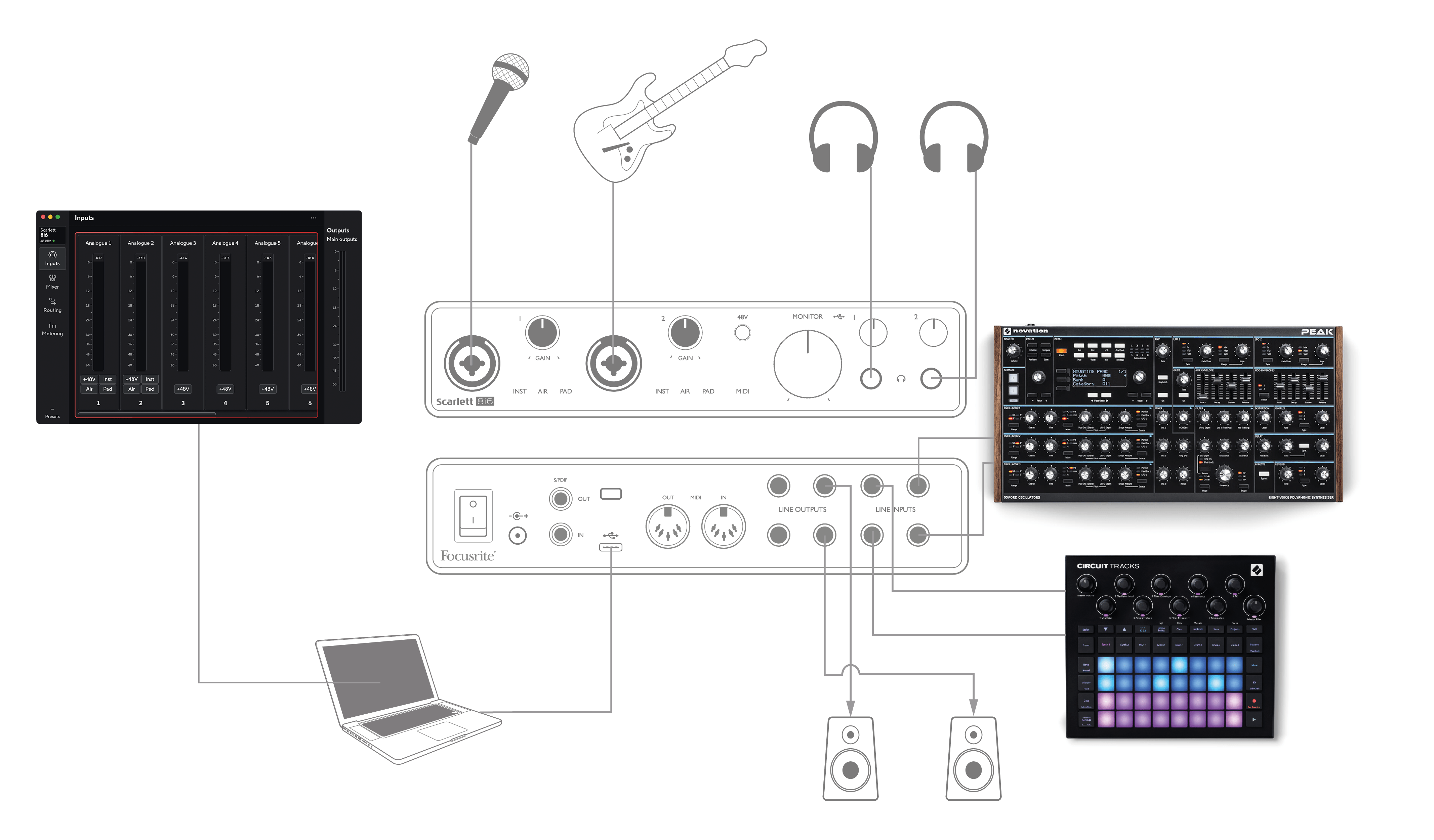

このセットアップは、Mac または PC 上の DAW ソフトウェアを使用して、ボーカリストとギタリストをキーボードとドラム マシンとともに録音するための構成を示しています。入力 1 と 2 はそれぞれボーカルとギターに使用され、入力 3 と 4 はキーボードのステレオ出力を受け取り、入力 5 と 6 はドラム マシンに使用されます。
各ソースは、DAW の個別のトラック (またはステレオ トラック ペア) に録音されます。録音中は、楽器とボーカリストのミックス、および DAW で既に録音されているトラックの再生をヘッドフォンでモニターできます。または、ボーカル マイクが別の部屋にある場合は、スピーカーを使用することもできます。ミックス自体は Focusrite Control で設定されます。
フロントパネルの入力ソケットはXLRコンボタイプで、XLRオスコネクタ（マイクケーブルの端に1つあります）または¼インチ（6.35 mm）ジャックプラグのいずれかを受け入れます。 Scarlett 8i6 3rd Gen には「マイク/ライン」スイッチがありません。Focusriteのプリアンプ段は、XLRを入力に接続すると自動的にマイク用に構成され、ジャックプラグを接続するとラインまたは楽器用に構成されます。 INST Focusrite Control（ 入力設定 通常の 2 極ギター ジャックを備えたギターなどの楽器を接続する場合は、次の点に注意してください (ページ 3)。 INST 外部オーディオミキサーのバランス出力などのラインレベルソースを 3 極 (TRS) ジャック経由で接続する場合は、オフにする必要があります。
注記
コンボコネクタは、両方のタイプのジャックプラグに対応しています。
コンデンサーマイクを使用している場合は、 48V ボタンを押して、マイクにファンタム電源を供給します。ダイナミックやリボンなど、他のタイプの最新のマイクのほとんどは、ファンタム電源を誤って使用しても損傷しませんが、一部の古いマイクは損傷する可能性があります。疑問がある場合は、マイクの仕様をチェックして、安全に使用できることを確認してください。
入力チャンネル1と2 Scarlett 8i6 3rd Gen それぞれPAD機能があります。Focusrite Control（パッド （アクティブのときは緑色に点灯します）DAW に送られる信号レベルが 10 dB 低下します。ソースの出力レベルが特に「ホット」で、最小ゲインでもクリッピングが発生したり、ゲイン ハローが赤くなったりする場合に便利です。
デジタルオーディオシステムに関連して、「レイテンシー」という用語をよく耳にするでしょう。上記で説明したシンプルなDAW録音アプリケーションの場合、レイテンシーとは、入力信号がコンピュータとオーディオソフトウェアを通過し、オーディオインターフェースから再び出力されるまでの時間のことです。
ほとんどのシンプルな録音状況では問題になりませんが、状況によっては、入力信号をモニタリングしながら録音したい演奏者にとって、レイテンシーが問題となる場合があります。これは、DAWの録音バッファのサイズを増やす必要がある場合に起こり得ます。特に大規模なプロジェクトで、多数のDAWトラック、ソフトウェア音源、エフェクトプラグインを使用してオーバーダビングを録音する場合などに必要となる可能性があります。
バッファ設定が低すぎる場合の一般的な症状としては、音声のノイズ（クリック音やポップ音）や、DAWのCPU負荷の異常な上昇（ほとんどのDAWにはCPU使用率の表示機能があります）などが挙げられます。Macでこのような症状が発生した場合は、DAW自体からバッファサイズを上げることができます。Windowsでは、通常、DAWの設定画面からアクセスできるASIOコントロールパネルで変更する必要があります。
の 8i6Focusrite Control を使用すると、ゼロレイテンシーモニタリングが可能になり、この問題を克服できます。入力信号を直接ルーティングできます。 8i6のヘッドホン出力とライン出力を使用します。これにより、ミュージシャンはコンピューターの再生と同時に、超低遅延、つまり実質的に「リアルタイム」で自分の演奏を聴くことができます。コンピューターへの入力信号はこの設定によって一切影響を受けません。ただし、ソフトウェアプラグインによって生楽器に追加されたエフェクトはヘッドホンでは聞こえませんが、録音にはエフェクトが残りますのでご注意ください。
Focusrite Controlで入力をモニタリングする際は、DAWソフトウェアが入力（現在録音中の音）を出力にルーティングするように設定されていないことを確認してください。ルーティングされている場合、演奏者は自分の音が「二重に」聞こえ、片方の信号がエコーのように遅延して聞こえてしまいます。
※一般的な名称です。DAWによって用語が異なる場合があります。
の Scarlett 8i6 3rd Gen 外部のアウトボード プロセッサやエフェクトを簡単に統合できます。良い例としては、上記のようなレコーディング セットアップにアウトボード ステレオ コンプレッサーを組み込むことが挙げられます。

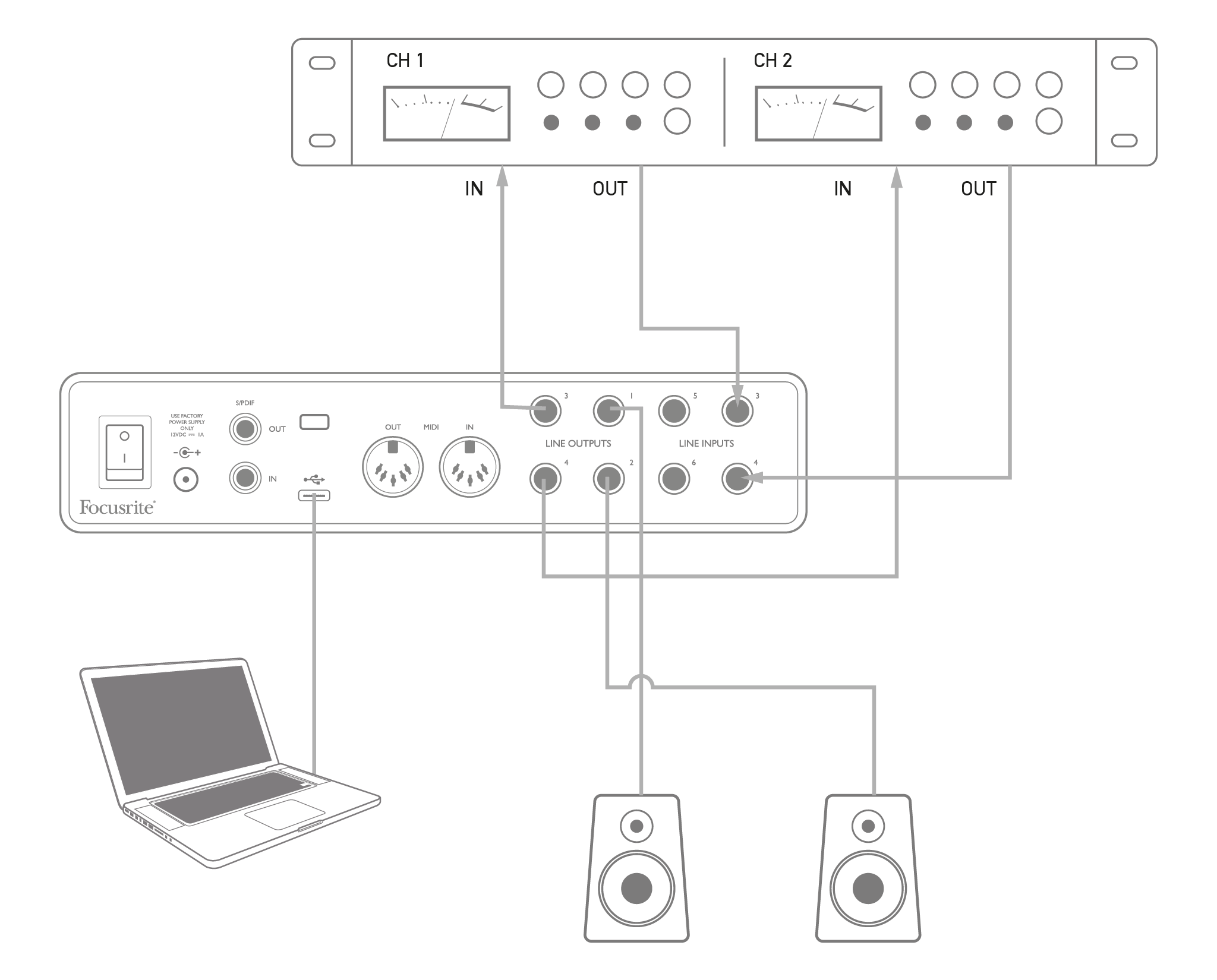

下図のように、ライン出力 3 と 4 をコンプレッサーの入力に接続し、コンプレッサーの出力をライン入力 3 と 4 に接続します。その後、DAW からのチャンネルを出力 3/4 にルーティングできます。Focusrite Control で、ソフトウェア再生 3/4 をライン出力 3/4 にルーティングすると、信号がコンプレッサーに送信されます。この例では、わかりやすくするためにフロント パネルの接続を省略しています。
必要に応じて、またはクリエイティブな効果を出すために、Focusrite Control または DAW ソフトウェアを使用して外部プロセッサとのレベルを調整できます。
の Scarlett 8i6 3rd Gen Focusrite Controlで定義されたミックス構成をハードウェア内に保存する機能があります。この機能により、コンピューターを使用して、たとえばステージ上のサブミキサーとして設定し、その構成をデバイス自体にアップロードすることができます。その後、 Scarlett 8i6 3rd Gen 複数の楽器の全体的なミックスを制御する機器リグの一部としてミキサーとして使用します。

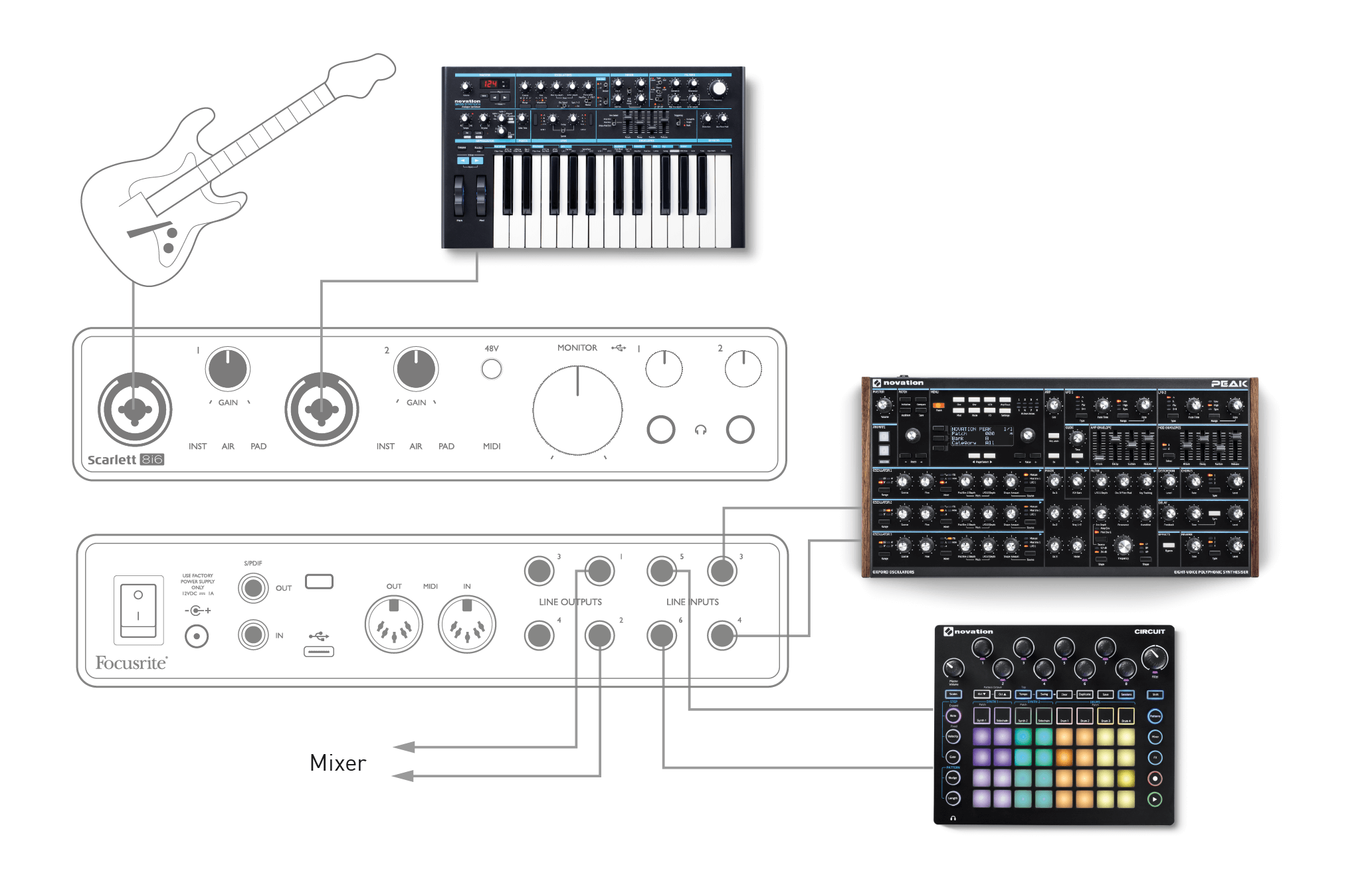

この例では、ギター、ステレオおよびモノラルシンセ、グルーブボックスが6つのアナログ入力に接続されています。 Scarlett 8i6 3rd Gen; 出力 1 と 2 はメイン PA システムに送られます。Focusrite Control でラフミックスを設定し、フロントパネルから 2 つのモノラルソースのレベルをステレオソースのレベルに対して調整できます。
デジタル接続を使用して Scarlett 8i6 3rd Gen 第 3 世代、S/PDIF、2 チャンネルのスタンドアロン プリアンプとして使用できます。
Scarlettのどの入力にも2つの入力ソース（マイク、ライン、またはインスト）を接続でき、Focusrite Controlを使用してアナログ入力をS/PDIF出力に直接ルーティングできます。その後、S/PDIF出力を別のインターフェイスのS/PDIF入力に接続して、そのインターフェイスのチャンネル数を拡張できます。たとえば、2番目の Scarlett 8i6 3rd Gen、または Scarlett 18i20 などのより大きなインターフェース。
