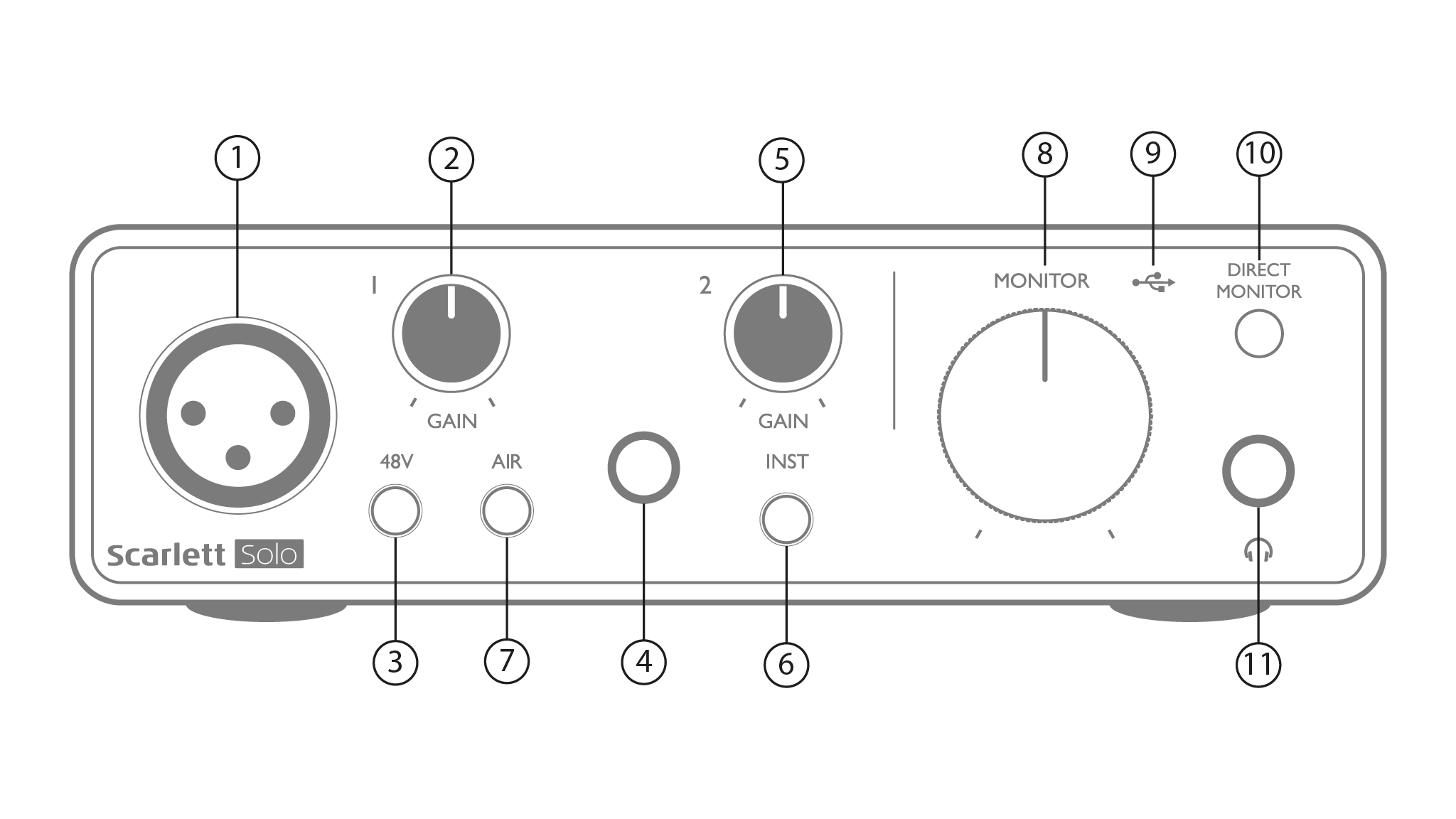

フロント パネルには、マイクおよびライン/楽器信号用の入力コネクタと、入力ゲインおよびモニタリング コントロールが含まれています。
-
入力 1 – マイク用の 3 ピン XLR ソケットを介した電子バランス入力。
-
ゲイン1 – 入力 1 のマイク信号のゲインを調整します。ゲイン コントロールには、信号レベルを確認するための 3 色の LED「リング」があります。緑色は入力レベルが少なくとも -24 dBFS (つまり「信号あり」) であることを示します。リングが -6 dBFS で琥珀色に変わり、信号がクリッピングに近いことを示します。リングが赤色に変わると、0 dBFS (デジタル クリッピング) になります。
-
48V – マイク入力用のファンタム電源スイッチ - XLR ソケットで 48 V ファンタム電源を有効にします。
-
入力 2 – 両方の楽器 (アンバランス TS ジャック) またはモノラル ライン レベル (バランス) ソースを接続するための 1/4 インチ TRS ジャック ソケット。
-
ゲイン2 – 入力2のライン/楽器信号のゲインを調整します。ゲインコントロールには[2]のように3色のLEDリングが付いています。
-
INST/ライン – 入力 2 の楽器/ライン レベル スイッチ – 楽器またはライン レベル信号に合わせてゲインを切り替えます。楽器モードが選択されると、「INST」が赤く点灯します。INST モードは Focusrite Control から選択することもできます。
-
空気 – マイク入力の AIR モードを有効にするスイッチ。AIR は、入力ステージの周波数応答を変更して、従来のトランスフォーマーベースの Focusrite ISA マイクプリアンプをモデル化します。モードが選択されると、「AIR」が黄色に点灯します。AIR は Focusrite Control から選択することもできます。
-
モニター – メイン モニター出力レベル コントロール - リア パネル出力とフロント パネルのヘッドフォン出力の出力レベルを設定します。
-
USB LED – Scarlett が接続され、コンピューターに認識されると、緑色の LED が点灯します。
-
ダイレクトモニター – 入力信号（DAW 出力とミックス）のモニタリングを、入力から直接行う（オン）か、DAW 経由（オフ）かを選択します。
-
– ¼” TRS 出力ジャック。ヘッドフォンに ¼” TRS ジャック プラグが付いている場合は直接接続します。3.5 mm TRS「ミニ ジャック」が付いている場合は、TRS ¼” - 3.5 mm ジャック アダプターを使用します。4 極 TRRS プラグが取り付けられたヘッドフォンは正常に動作しない可能性があることに注意してください。
