4i4 ハードウェア機能

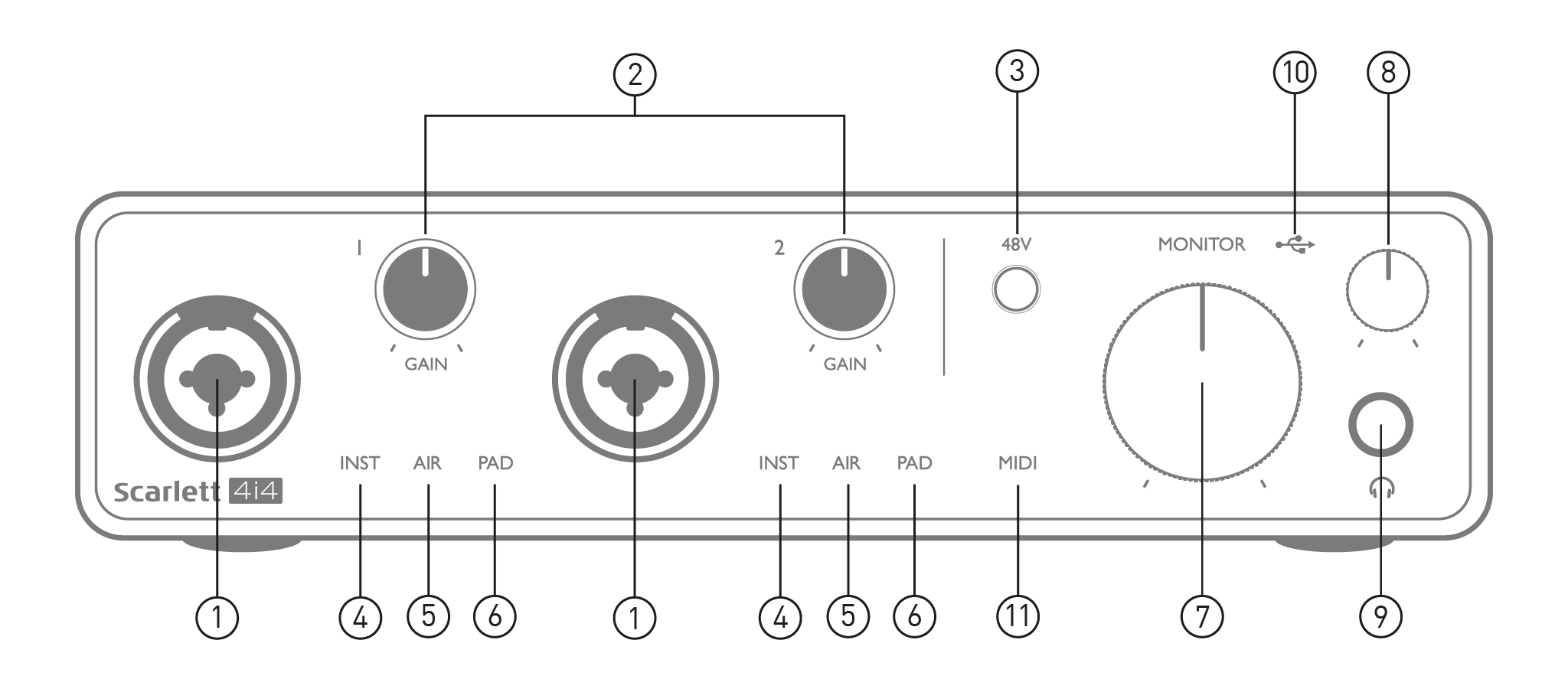

入力 1 と 2 – 「コンボ」入力ソケット – マイク、楽器 (ギターなど)、またはライン レベル 信号をここに接続します。コンボ ソケットは、XLR と 1/4 インチ (6.35 mm) ジャックの両方に対応しています。マイクは XLR プラグを使用して接続します。楽器とライン レベル 信号は、TS または TRS タイプの 1/4 インチ (6.35 mm) ジャック プラグを使用して接続する必要があります。プリアンプのゲインは、XLR プラグを挿入した場合はマイクに適しており、ジャック プラグを挿入した場合はより高いレベルの信号に適しています。信号レベルがプリアンプを過負荷にして歪みが発生するため、マイク以外のもの (サウンド モジュールやエフェクト ユニットの出力など) を XLR プラグで接続しないでください。ファンタム電源が有効になっている場合は、機器が損傷する可能性があります。

ゲイン1 そして ゲイン2 入力1と入力2の信号に合わせてプリアンプのゲインを調整します。ゲインコントロールには、信号レベルを確認するための3色のLEDリングが付いています。緑色は入力レベルが少なくとも-24 dBFS（つまり「信号あり」）であることを示し、-6 dBFSでリングがオレンジ色に変わり信号がクリッピングに近いことを示し、0 dBFSで赤色に変わります（デジタルクリッピング）。

48V – マイク入力用ファンタム電源スイッチ - 両方のコンボコネクタのXLR接点に48Vファンタム電源を供給します。

インスト – 2つの赤色LED。Focusrite Controlで入力1または2のインプットモードがインストゥルメントモードに設定されているときに点灯します。ゲインは楽器信号に合わせて設定されます。INSTがオフの場合、1/4インチジャック入力は、キーボード、シンセモジュール、エフェクトユニットなどからのラインレベル信号を受け入れるように構成されます。

空気 – 入力1と入力2のAIRモード選択を示す2つの黄色LED。Focusrite Controlで有効にするAIRモードは、入力段の周波数特性を変更し、クラシックなトランスベースのFocusrite ISAマイクロフォンプリアンプをモデル化します。

パッド – 2 つの緑色の LED。Focusrite Control の入力 1 または 2 つの入力で PAD が選択されると点灯します。

2. PADはDAWに送られる信号レベルを10dB下げます。入力ソースのレベルが特に高い場合に使用してください。

モニター – メインモニターの音量コントロール。背面パネルの出力1と2のみでレベルを設定します。

ヘッドホンレベル – フロントパネルのステレオヘッドホン出力の出力レベルを調整します。

ヘッドホン出力 - 1/4インチTRS出力ジャック - ここにステレオヘッドホンを接続してください。

USB LED – Scarlettがコンピューターに接続され認識されると、緑色のLEDが点灯します。

ミディ LED – MIDIデータを受信すると点灯します MIDI入力 ポート。

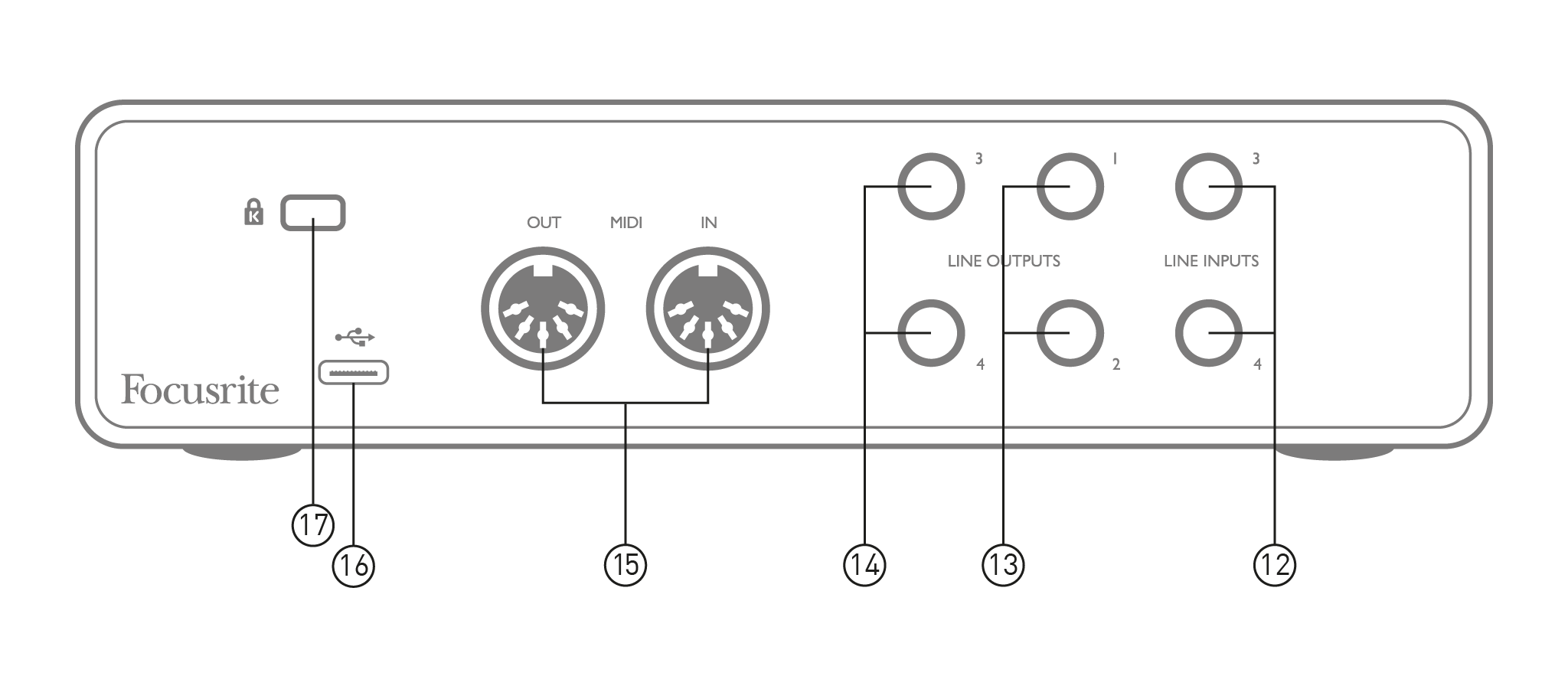

ライン入力3 そして 4 – 2 x ¼インチTRSジャック。これらはバランス入力で、キーボード、シンセモジュール、エフェクトユニットなど、追加のラインレベルソースで使用できます。

ライン出力1 そして 2 - 2 x ¼インチ (6.35 mm) TRSジャックソケット、電子バランス方式。これらの出力レベルはフロントパネルで調整します。 モニター コントロール時の最大出力レベルは+10 dBuです。1/4インチTRS（バランス接続）またはTS（アンバランス接続）ジャックプラグのどちらでも使用できます。

ライン出力3 そして 4 - 2 x ¼インチ (6.35 mm) TRSジャックソケット、電子バランス接続。これらの出力レベルはFocusrite Controlで調整可能。最大出力レベルは+10 dBu。¼インチTRS（バランス接続）またはTS（アンバランス接続）ジャックプラグのどちらでも使用可能。

MIDI入力 そして MIDI出力 – キーボードやサウンドモジュールなどの外部MIDI機器を接続するための標準5ピンDINソケット。 Scarlett 4i4 3rd Gen DAW との便利な MIDI インターフェイスを提供するため、コンピュータの MIDI カードは不要になります。

USB 2.0ポート – タイプCコネクタ。付属のケーブルでコンピュータに接続してください。

け （ケンジントンセキュリティロック） – Scarlett 4i4 3rd Gen 必要に応じて適切な構造に変更します。
