第3世代のScarlettインターフェースでは、Scarlett Easy Startツールを使用して、より迅速にセットアップできる新しい方法が導入されています。必要なのは、 4i4 お使いのコンピューターに接続してください。接続が完了すると、デバイスがPCまたはMacに認識され、その後はイージースタートツールが手順を案内します。
重要
の 4i4 USB 2.0 Type Cポートが1つあります（背面パネル）。付属のUSBケーブルを使用してコンピューターに接続してください。 4i4 本製品はUSB 2.0デバイスであり、USB接続にはお使いのコンピューターにUSB 2.0+対応のポートが必要です。
お使いのコンピュータは、初期状態ではScarlettをマスストレージデバイス（MSD）として認識し、最初の接続時にはScarlettは「イージースタートモード」になります。
私たちは、お客様の登録をできる限り簡単にしようと努めてきました。 4i4 できる限りシンプルに。手順は直感的に理解できるように設計されていますが、PCとMacのどちらでどのように表示されるかをご確認いただけるよう、各手順を以下に説明します。
接続すると 4i4 あなたのMacに、 Scarlett デスクトップにアイコンが表示されます。

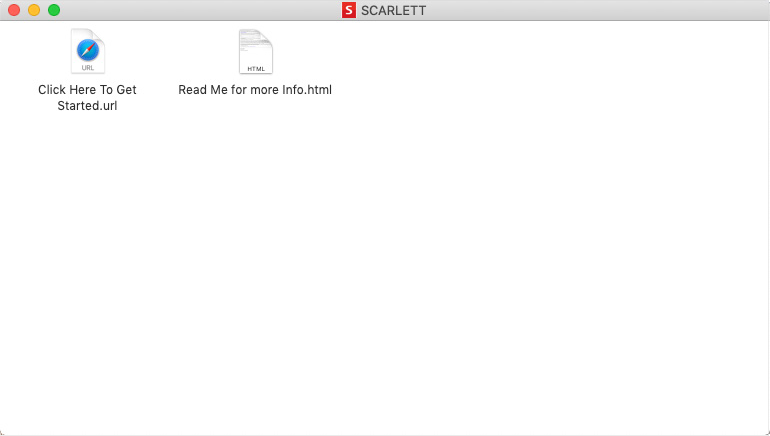

アイコンをダブルクリックすると、下図のようなFinderウィンドウが開きます。

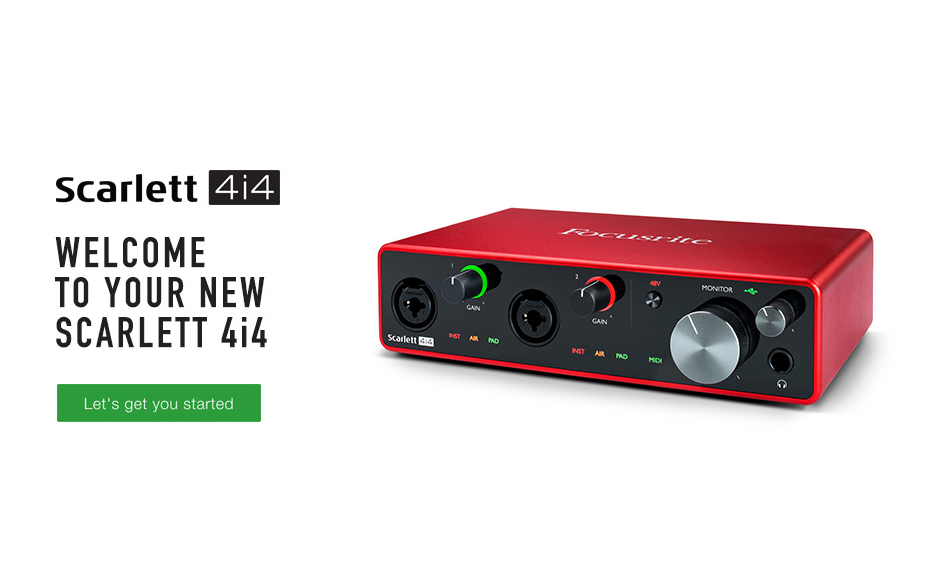

「Click Here to Get Start.url」アイコンをダブルクリックします。これにより、 Focusrite デバイスの登録をお勧めするウェブサイトはこちらです。
「さあ始めましょう」をクリックすると、一部入力済みのフォームが表示されます。フォームを送信すると、ソフトウェアをダウンロードするためのオプションが表示されます。 Scarlettまたは、使用したい方法に基づいて段階的なセットアップガイドに従う Scarlett。
インストールが完了したら Focusrite Control 2 インターフェースを設定および構成するためのソフトウェア、 Scarlett イージースタートモードを無効にするため、コンピュータに接続してもマスストレージデバイスとして表示されなくなります。
OS はコンピューターのデフォルトのオーディオ入力と出力を切り替えます Scarlettこれを検証するには、以下にアクセスしてください。 システム環境設定 > サウンド入力と出力が設定されていることを確認してください。 4i4。

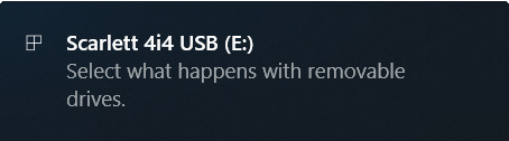

接続すると 4i4 あなたのPCに、 Scarlett デスクトップにアイコンが表示されます。
（ドライブレターは、コンピュータに接続されている他のデバイスによって異なる場合があります。）

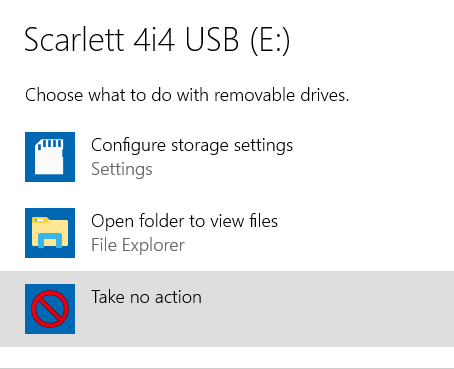

ポップアップメッセージをダブルクリックすると、以下のダイアログボックスが開きます。

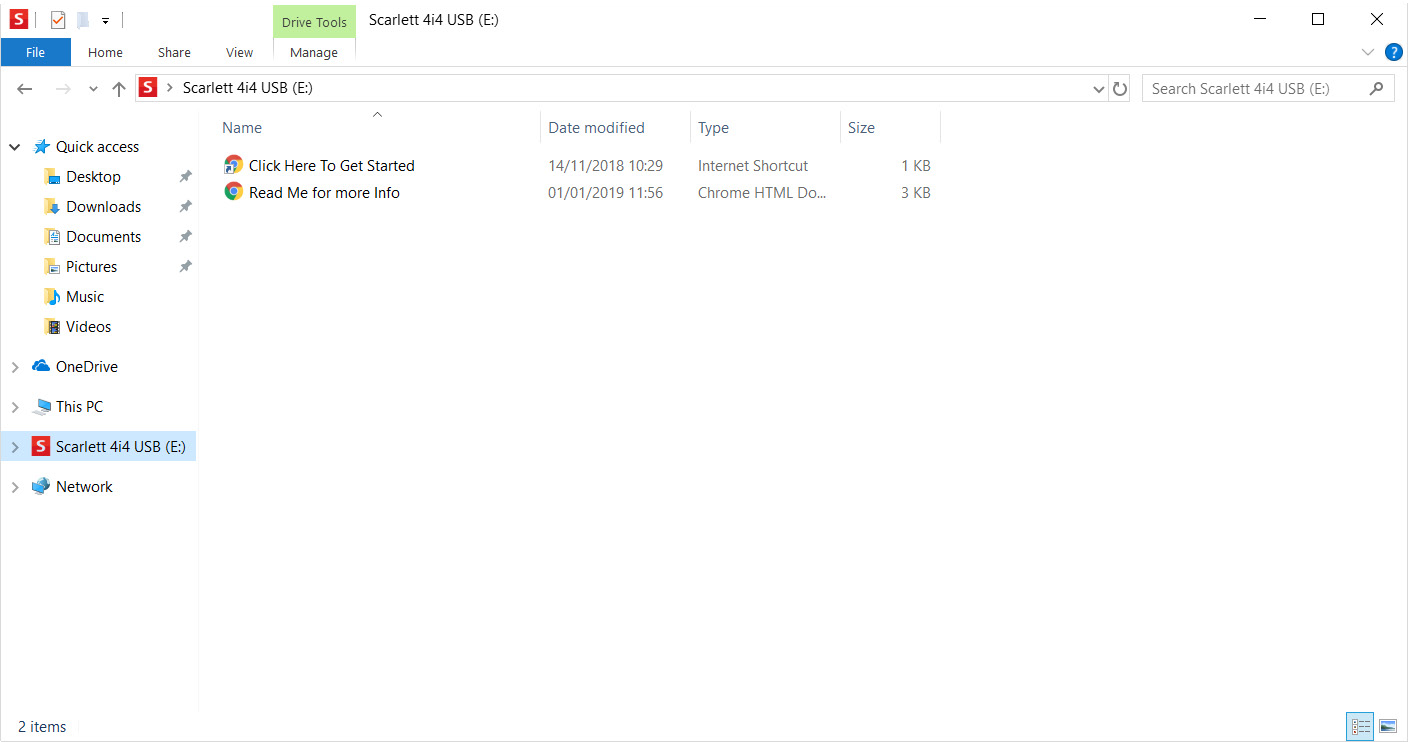

「フォルダーを開いてファイルを表示する」をダブルクリックします。これによりエクスプローラーウィンドウが開きます。
「ここをクリックして開始」をダブルクリックしてください。これにより、 Focusrite デバイスの登録をお勧めするウェブサイトはこちらです。
「さあ始めましょう」をクリックすると、一部入力済みのフォームが表示されます。フォームを送信すると、ソフトウェアをダウンロードするためのオプションが表示されます。 Scarlettまたは、使用したい方法に基づいて段階的なセットアップガイドに従う Scarlett。
インストールが完了したら Focusrite Control 2 インターフェースを設定および構成するためのソフトウェア、 Scarlett イージースタートモードが解除されます。コンピュータに接続しても、マスストレージデバイスとして表示されなくなります。
OS はコンピューターのデフォルトのオーディオ入力と出力を次のように切り替える必要があります。 Scarlettこれを検証するには、タスクバーのサウンドアイコンを右クリックして、 サウンド設定、そして設定します Scarlett 入出力装置として。
初期設定プロセス中に、「詳細情報とよくある質問」という2つ目のファイルも利用できることに注意してください。このファイルには、 Focusrite 手順に問題が生じた場合に役立つ「イージースタート」をご覧ください。
登録が完了すると、以下のリソースにすぐにアクセスできるようになります。
-
Focusrite Control 2 （Mac版とWindows版があります）－下記の注記をご覧ください
-
多言語対応のユーザーガイド
注記
インストール中 Focusrite Control 2 また、お使いのデバイスに適したドライバーもインストールします。 Focusrite Control 2 登録なしでもいつでもダウンロード可能です。詳しくは下記の「手動登録」をご覧ください。
登録することに決めた場合 4i4 後日、以下の方法で行うことができます。
id.focusritegroup.com/register
シリアル番号は手動で入力する必要があります。この番号は、インターフェース本体の底面、および箱の側面にあるバーコードラベルに記載されています。
Focusrite Controlアプリケーションをダウンロードしてインストールすることをお勧めします。これにより、Easy Startモードが無効になり、インターフェイスの潜在能力を最大限に引き出すことができます。Easy Startモードでは、インターフェイスは最大48kHzのサンプルレートでのみ動作します。 MIDI I/Oが無効になっているFocusrite Control をコンピュータにインストールすると、最大 192 kHz のサンプル レートで作業できるようになります。
ダウンロードしてインストールしないことに決めた場合 Focusrite Control 2 すぐにダウンロードできます。いつでも以下のリンクからダウンロードできます。
登録せずにScarlettをEasy Startモードから強制的に解除するには、Scarlettをコンピュータに接続し、 48V ボタンを 5 秒間押し続けます。これにより、Scarlett が完全に機能するようになります。この操作を行った後に Scarlett を登録する場合は、上記の説明に従って手動で登録する必要があることに注意してください。
の Scarlett 4i4 3rd Gen ASIOまたはWDMをサポートするWindowsベースのDAW、またはCore Audioを使用するMacベースのDAWと互換性があります。上記の開始手順を実行した後、 Scarlett 4i4 3rd Gen お好みのDAWで。
注意：DAWが自動的に選択しない場合があります。 Scarlett 4i4 3rd Gen デフォルトのI/Oデバイスとして選択する必要があります。 フォーカスライトUSBASIO DAW のオーディオ設定* ページでドライバーとして選択してください。ASIO または Core Audio ドライバーの選択場所が不明な場合は、DAW のドキュメント (またはヘルプ ファイル) を参照してください。以下の例は、Ableton Live Lite の環境設定パネル (Windows バージョンを表示) での正しい構成を示しています。
※一般的な名称です。DAWによって用語が異なる場合があります。
一度 Scarlett 4i4 3rd Gen DAW で優先オーディオ デバイス* として設定されている場合、入力 1 と 2、出力 1 と 2 が DAW のオーディオ I/O 設定に表示されます。DAW によっては、使用前に特定の入力または出力を有効にする必要がある場合があります。

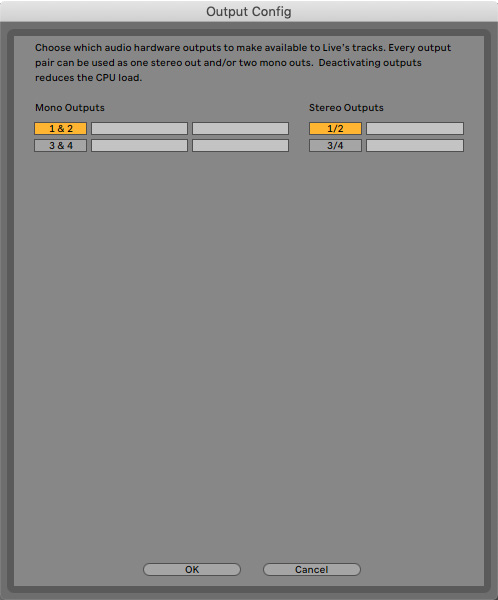

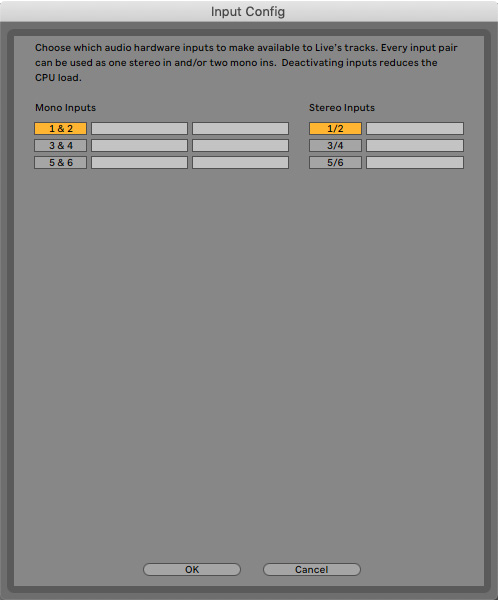

以下の2つのスクリーンショットは、Ableton Live Liteのオーディオ設定で、入力1と2、出力1と2が有効になっている入出力設定を示しています。
|
|
|
※一般的な名称です。DAWによって用語が異なる場合があります。
の Scarlett 4i4 3rd Gen は、さまざまな録音および監視アプリケーションに最適です。以下に、いくつかの一般的な構成を示します。

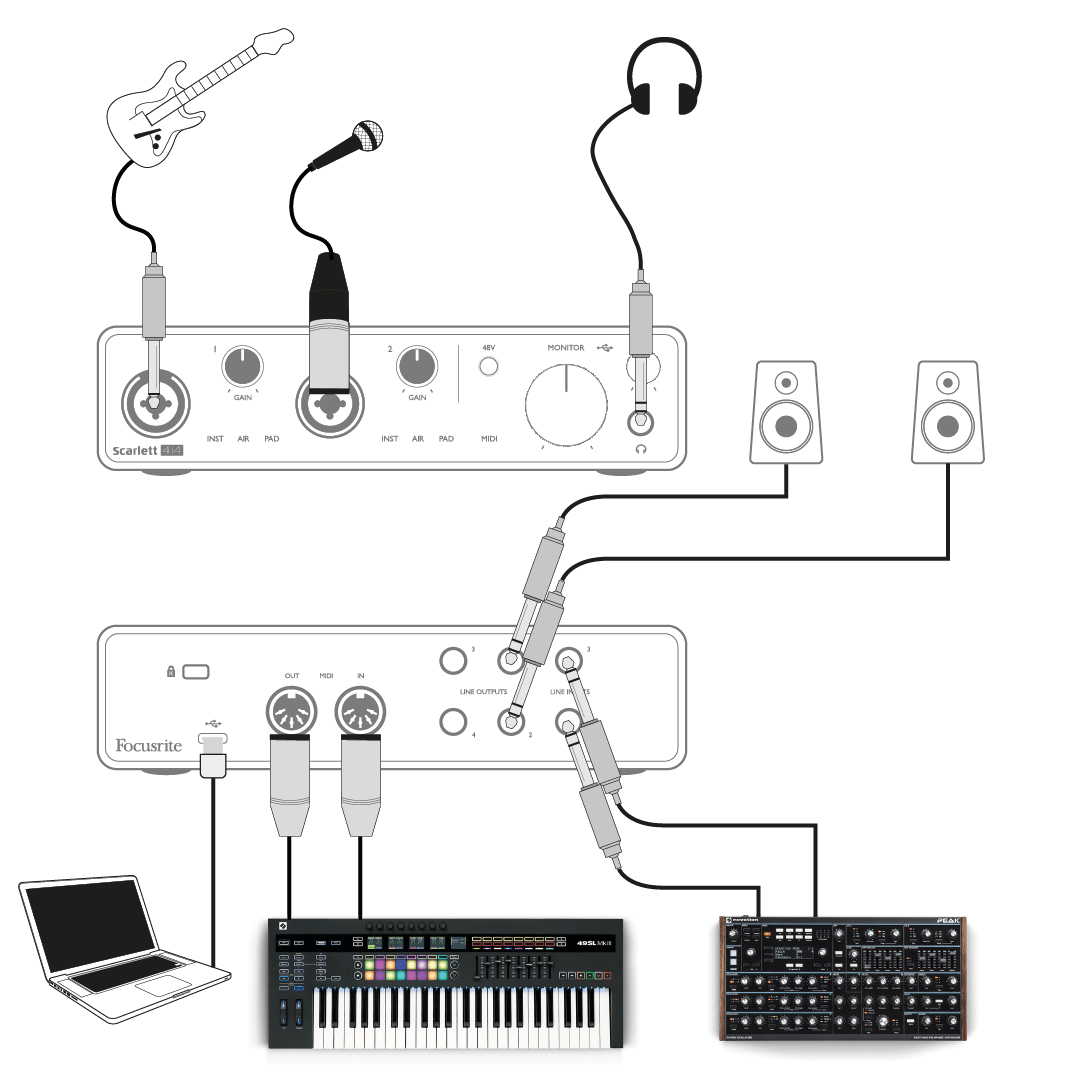

このセットアップは、コンピューター上のDAWソフトウェアを使用して録音する際の典型的なセットアップを示しています。入力1からギター、入力2からボーカルをDAWに録音し、ヘッドホンまたはスピーカーでDAWからの再生をモニタリングすることができます。一方、背面パネルの入力3と4はラインレベルの音源に接続されており、この例ではNovation Peakが入力3と4に接続されています。
フロントパネルの入力は「コンボ」タイプで、XLRオス型コネクタまたは1/4インチ（6.35mm）ジャックプラグに対応しています。マイクプリアンプのゲインレンジ全体は、XLR接点で接続されたマイクでのみ使用できます。コンデンサーマイクの場合は、48Vボタンを押して48ボルトのファンタム電源をオンにする必要があります。ダイナミックマイクやリボンマイクなど、その他のタイプの最新のマイクのほとんどはファンタム電源によって損傷を受けることはありませんが、古いマイクの中には損傷を受けるものもあるため、ご不明な点がある場合は、マイクの仕様を確認して安全に使用できることを確認してください。
の Scarlett 4i4 3rd Gen には「マイク/ライン」スイッチがありません。Focusrite プリアンプ段は、XLR を入力に接続するとマイク用に自動的に構成され、ジャック プラグを接続するとラインまたは楽器用に自動的に構成されます。TS ギター ジャック経由で楽器 (この例ではギター) を接続する場合は、Focusrite コントロールから INST を選択します (「INST」が赤く点灯します)。キーボード、シンセサイザー、または TRS ジャック経由で外部オーディオ ミキサーのバランス出力などのライン レベル ソースを接続する場合は、INST の選択を解除します。コンボ コネクタは、ライン レベル ソース用の TRS および TS タイプの両方のジャック プラグを受け入れます。
入力チャンネル1と2 Scarlett 4i4 3rd Gen それぞれに PAD 機能があります。Focusrite Control から選択すると (アクティブ時に PAD が緑色に点灯)、DAW に送られる信号レベルが 10 dB 低下します。出力レベルが特に「ホット」なソースから入力を送る必要がある場合、最小ゲインでもクリッピングが発生したり、ゲイン ハローが赤くなったりする場合に便利です。
デジタルオーディオシステムに関連して、「レイテンシー」という用語をよく耳にするでしょう。上記で説明したシンプルなDAW録音アプリケーションの場合、レイテンシーとは、入力信号がコンピュータとオーディオソフトウェアを通過し、オーディオインターフェースから再び出力されるまでの時間のことです。
ほとんどのシンプルな録音状況では問題になりませんが、状況によっては、入力信号をモニタリングしながら録音したい演奏者にとって、レイテンシーが問題となる場合があります。これは、DAWの録音バッファのサイズを増やす必要がある場合に起こり得ます。特に大規模なプロジェクトで、多数のDAWトラック、ソフトウェア音源、エフェクトプラグインを使用してオーバーダビングを録音する場合などに必要となる可能性があります。
バッファ設定が低すぎる場合の一般的な症状としては、音声のノイズ（クリック音やポップ音）や、DAWのCPU負荷の異常な上昇（ほとんどのDAWにはCPU使用率の表示機能があります）などが挙げられます。Macでこのような症状が発生した場合は、DAW自体からバッファサイズを上げることができます。Windowsでは、通常、DAWの設定画面からアクセスできるASIOコントロールパネルで変更する必要があります。
の 4i4Focusrite Control を使用すると、ゼロレイテンシーモニタリングが可能になり、この問題を克服できます。入力信号を直接ルーティングできます。 4i4のヘッドホン出力とライン出力を使用します。これにより、ミュージシャンはコンピューターの再生と同時に、超低遅延、つまり実質的に「リアルタイム」で自分の演奏を聴くことができます。コンピューターへの入力信号はこの設定によって一切影響を受けません。ただし、ソフトウェアプラグインによって生楽器に追加されたエフェクトはヘッドホンでは聞こえませんが、録音にはエフェクトが残りますのでご注意ください。
Focusrite Controlで入力をモニタリングする際は、DAWソフトウェアが入力（現在録音中の音）を出力にルーティングするように設定されていないことを確認してください。ルーティングされている場合、演奏者は自分の音が「二重に」聞こえ、片方の信号がエコーのように遅延して聞こえてしまいます。
※一般的な名称です。DAWによって用語が異なる場合があります。
いずれか Scarlett 4i4 3rd Genの出力は、モニタリング スピーカーの接続に使用できます。すべての出力は電子バランスで、背面パネルの 1/4 インチ (6.35 mm) 3 極 (TRS) ジャックで利用できます。
もし ライン出力1 そして 2 一次モニタリングに使用されます。 ライン出力3 そして 4 追加の録音機器や追加のモニターへの接続など、他の目的にも自由に使用できます。ただし、ご注意ください。 ライン出力1 そして 2 大きなフロントパネルによってレベルが影響を受ける モニター 音量調節。
注記
出力3と4は、フロントパネルのヘッドホン出力への信号供給にも使用されます。
信号 ライン出力3 そして 4 これらは（最大）固定レベルに設定されているため、モニタリングに使用する場合は、Focusrite Control から音量を制御するか、外部アンプで音量を調整する必要があります。
アクティブモニター（一般的なコンピュータースピーカーなど）は、ボリュームコントロール付きの内蔵アンプを備えているため、直接接続できます。大型のパッシブスピーカーの場合は、別途ステレオアンプが必要になります。スピーカーの出力をアンプの入力に接続してください。

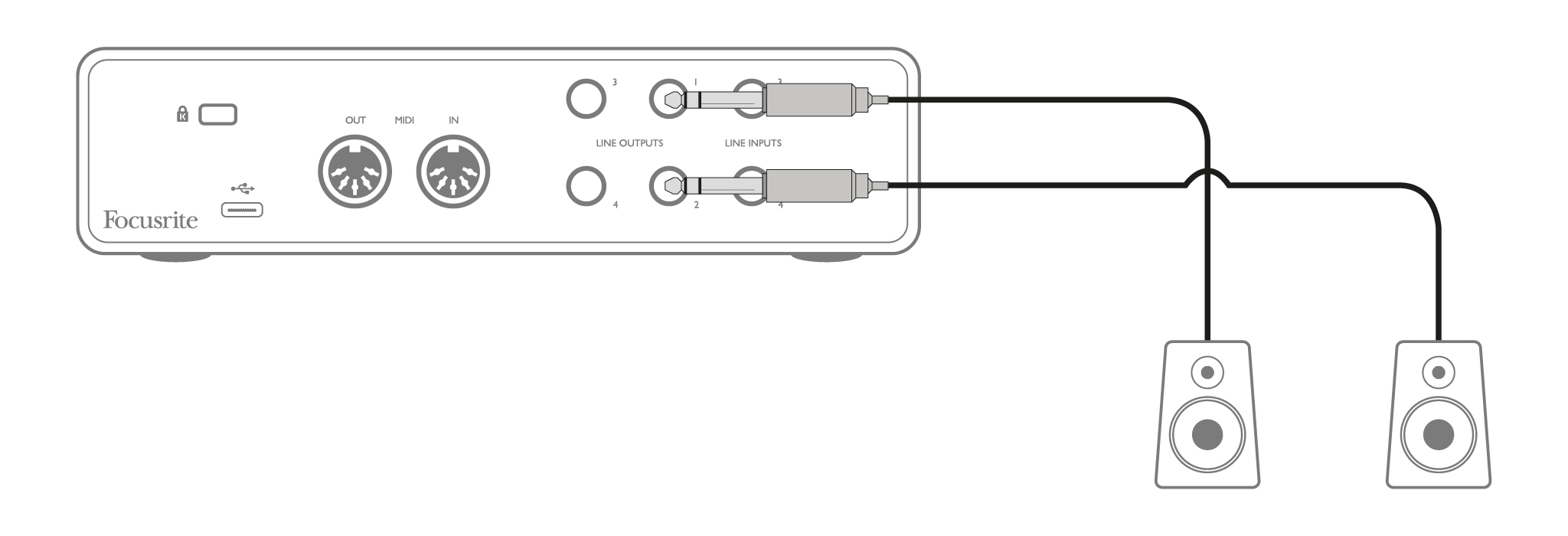

アクティブスピーカーの接続方法：

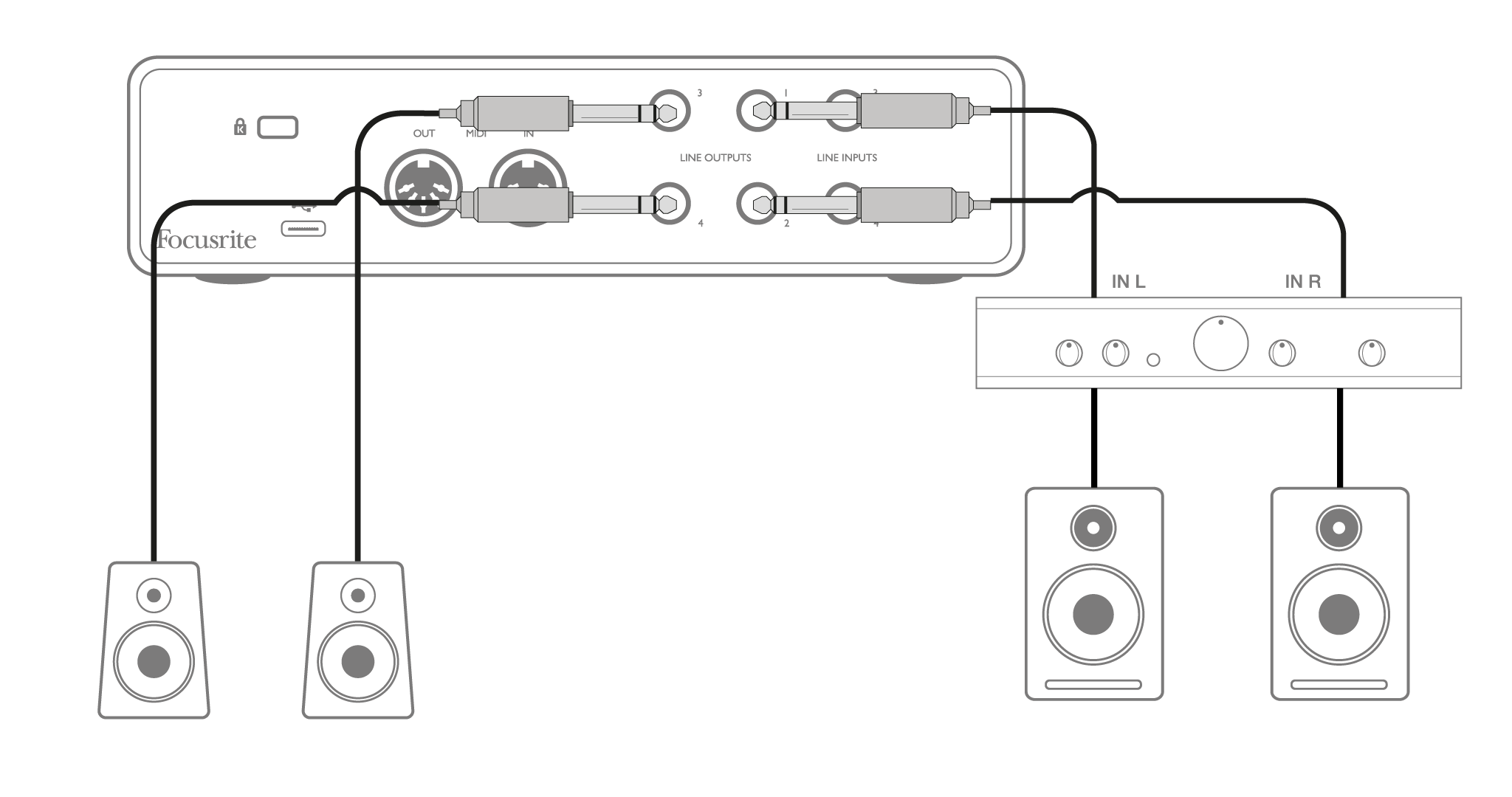

アクティブスピーカーとパッシブスピーカーを接続する場合、出力3と4に接続された小型のアクティブモニターを「ニアフィールド」モニターとして使用できます。これらのモニターの音量は、スピーカー本体で調整するか、Focusrite Controlを介して調整します。パッシブメインモニターの音量は、フロントパネルのMONITORコントロールで調整します。
一般的な民生用（ハイファイ）アンプや小型パワードモニターには、アンバランス入力が備わっています。入力は、フォノ（RCA）端子、またはコンピューターへの直接接続を目的とした3.5mm 3極ジャックプラグのいずれかです。いずれの場合も、片側にフォノプラグ（RCAジャック）が付いた適切な接続ケーブルを使用してください。
プロフェッショナルパワーアンプには通常バランス入力があります。バランスケーブルを使用して、これらの入力を1/4インチジャック出力に接続することをお勧めします。 Scarlett 4i4 3rd Gen。
注意
マイクとスピーカーを同時に使用すると、音声フィードバックループが発生する危険性があります。録音中は必ずモニタリング用スピーカーの電源を切るか音量を下げ、オーバーダビングの際はヘッドホンを使用することをお勧めします。
の Scarlett 4i4 3rd Gen 外部のアウトボード プロセッサやエフェクトを簡単に統合できます。良い例としては、上記のようなレコーディング セットアップにアウトボード ステレオ コンプレッサーを組み込むことが挙げられます。

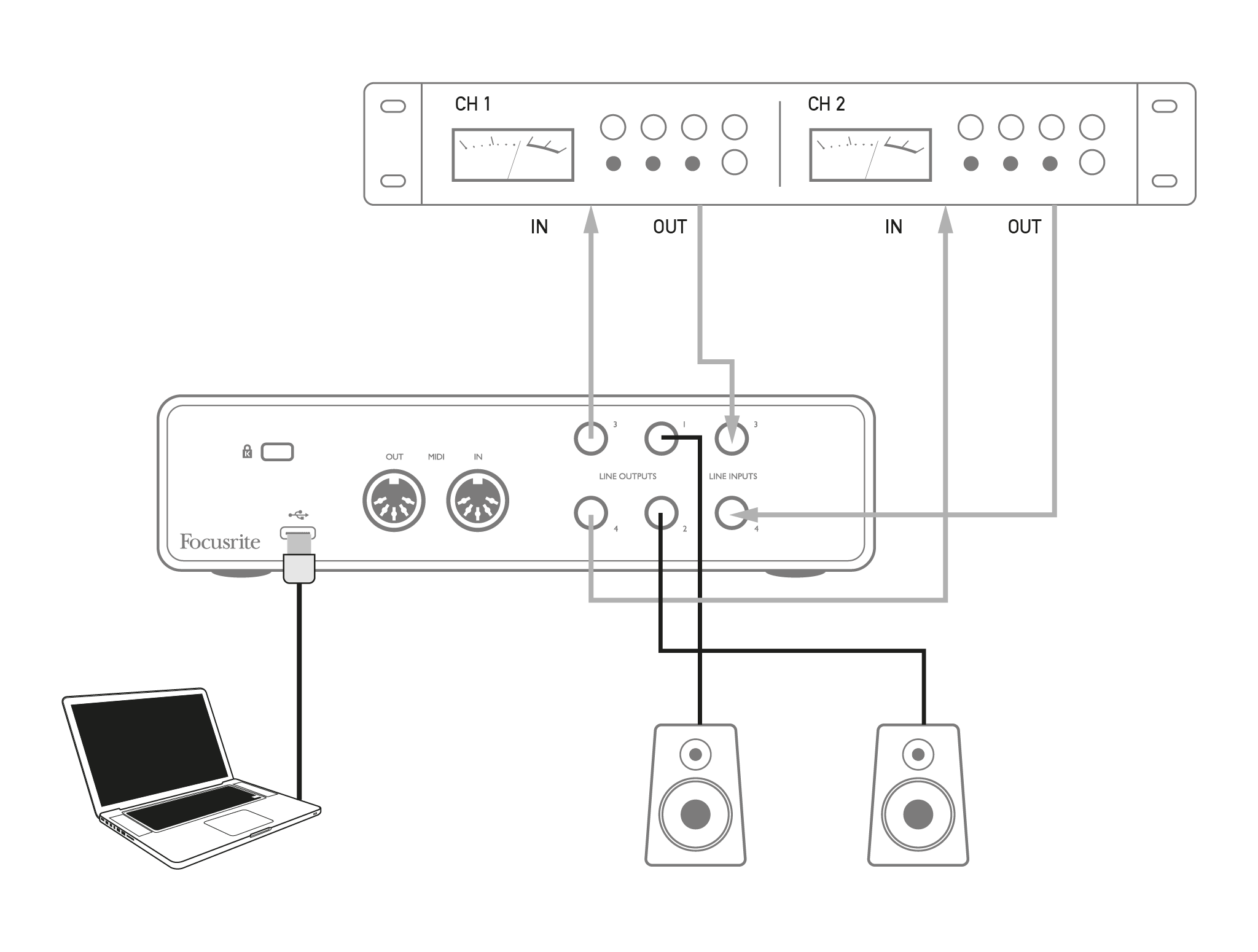

ライン出力3と4をコンプレッサーの入力に接続し、コンプレッサーの出力をライン入力3と4に接続します（下図参照）。その後、DAWのチャンネルを出力3/4にルーティングできます。Focusrite Controlでは、ソフトウェア再生3/4をライン出力3/4にルーティングすると、信号がコンプレッサーに送信されます。分かりやすくするため、この例ではフロントパネルの接続は省略しています。
必要に応じて、またはクリエイティブな効果を得るために、Focusrite ControlまたはDAWソフトウェアを使用して、外部プロセッサーとの間のレベルを調整できます。

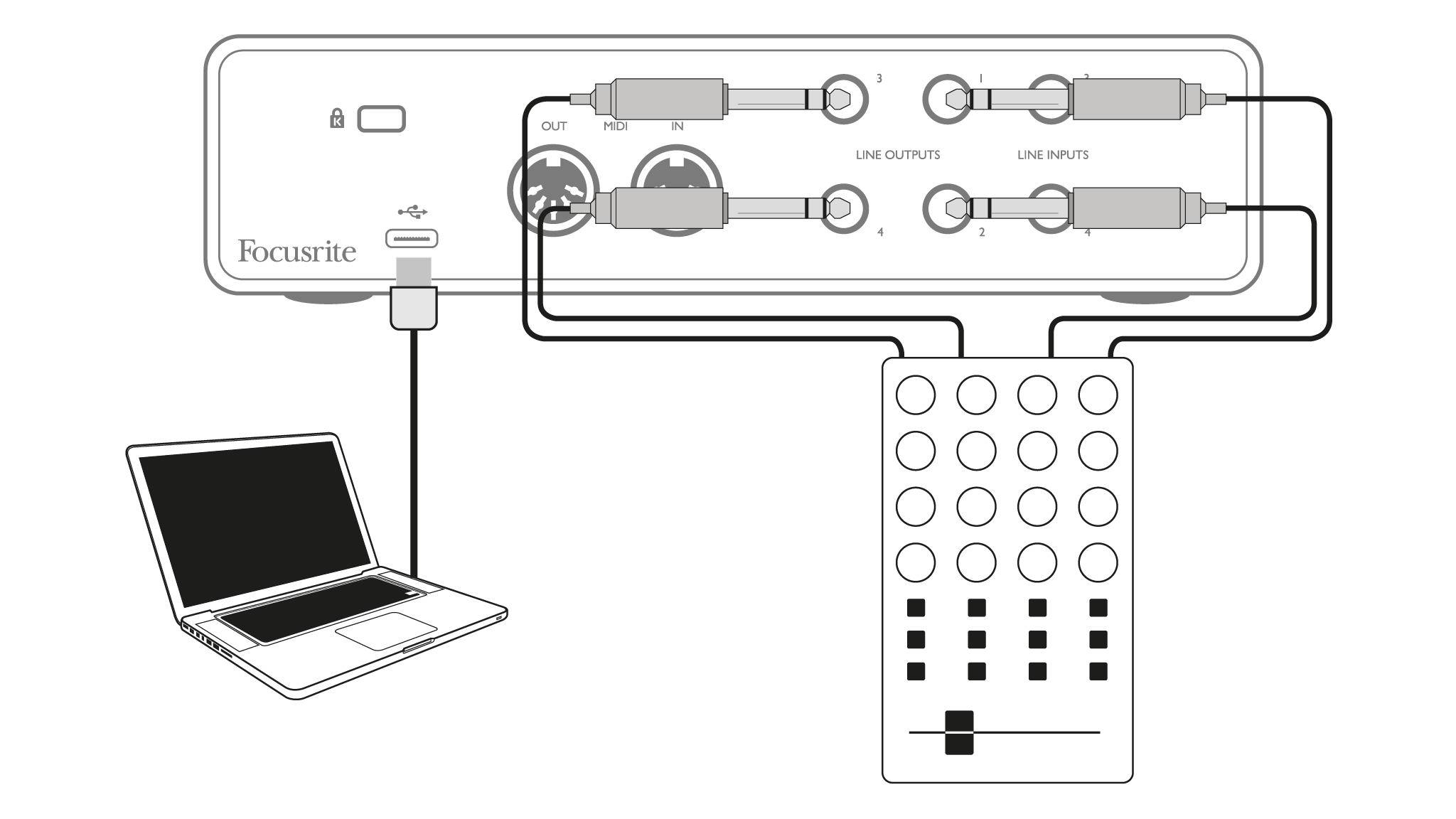

の Scarlett 4i4 3rd Gen DJ ソフトウェアを実行しているラップトップと DJ ミキサーのチャンネル間の優れたインターフェイスになります。このセットアップでは、出力 1 と 2 を外部 DJ ミキサーのライン入力 1 と 2 に接続し、出力 3 と 4 をライン入力 3 と 4 に接続できます。このように接続すると、EQ やクロスフェードなどのすべてのミキサー機能に簡単にアクセスできます。ただし、フロントパネルのモニター レベル コントロールを最大に設定する必要があります。そうしないと、出力 1 と 2 のレベルが出力 3 と 4 よりも低くなります。
注意： Scarlett 4i4 3rd Gen バランス型の場合は、¼ インチ TS ジャック付きのケーブルを使用してアンバランス入力に接続できます。ほとんどの DJ ミキサーにはフォノ (RCA) ソケットを使用したアンバランス入力があるため、接続するには適切なフォノ - TS ジャック ケーブルが必要になります。
