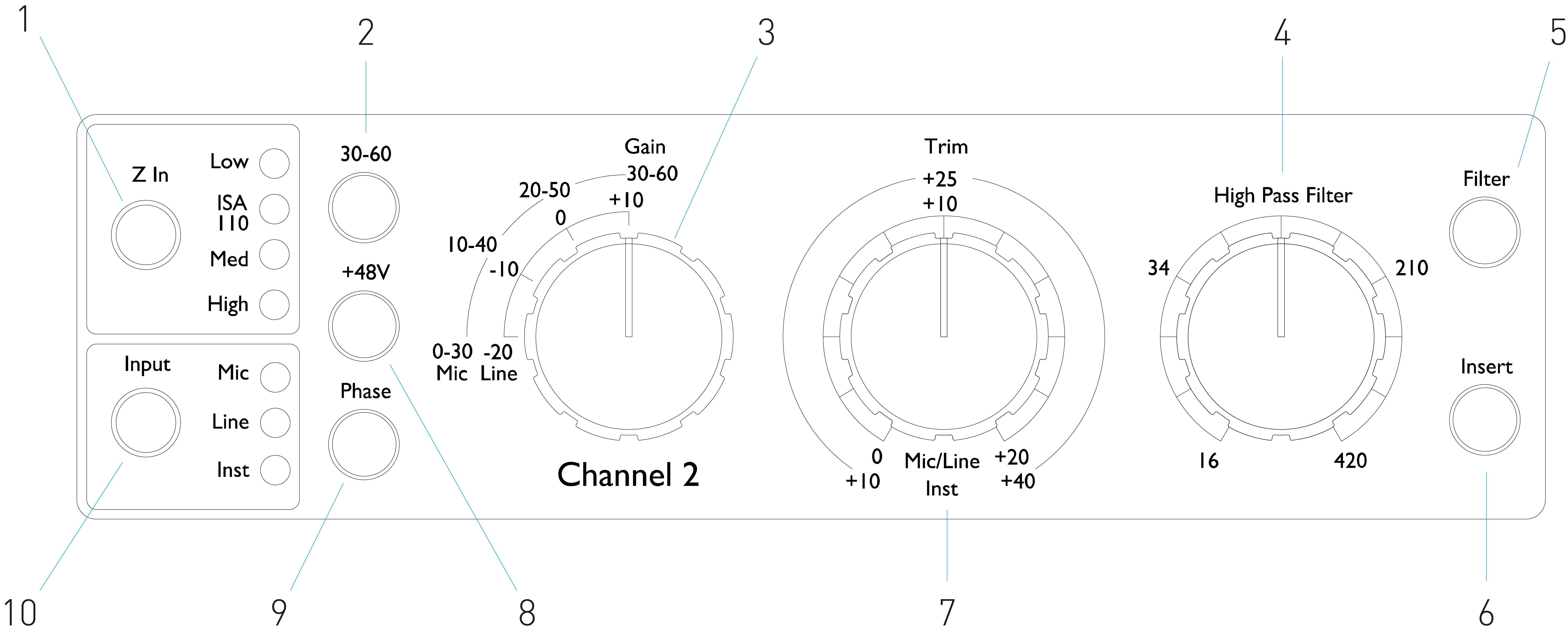

마이크 입력 임피던스(Z 인) 선택
-
높은 (30-60 dB) 게인 스위치의 마이크 게인 범위
-
10dB 계단식 마이크/라인 얻다 스위치 마이크: 0-30 / 30-60 라인: -20 +10
-
필터 롤오프 주파수 포트
-
가변 주파수 고역 통과 적용 필터 선택한 입력에
-
외부를 전환합니다 끼워 넣다 채널 경로로 돌아갑니다
-
입력 손질 포트 마이크/라인: 0 +20 dB 악기: +10 +40 dB
-
적용 +48V 마이크 입력 XLR에 대한 팬텀 전원
-
극성 반전(단계) 선택한 입력의
-
입력 소스 선택
그만큼 얻다 스위치는 마이크 게인을 10dB 단위로 조정합니다. 범위는 0~30dB 또는 30~60dB입니다. 30~60 스위치가 눌려졌습니다. 다음을 사용하여 추가로 0~20dB의 연속 게인 조정이 가능합니다. 손질 제어.
경고
과도한 레벨 점프를 방지하려면 30-60 스위치를 누르기 전에 단계식 게인 스위치를 최소로 돌리는 것이 좋습니다.
녹음을 시작하기 전에 트림 컨트롤을 중앙 위치 근처로 설정하십시오. 이렇게 하면 계단식 컨트롤을 사용하지 않고도 점진적인 게인 조정이 가능해집니다.
누르면 +48V 버튼은 마이크 입력 XLR에 팬텀 전원을 공급합니다. 이 스위치는 라인 또는 악기 입력에 영향을 주지 않습니다.
마이크에 팬텀 전원이 필요한지 확실하지 않은 경우 해당 핸드북을 참조하십시오. 특정 마이크(특히 리본 및 언밸런스 마이크)는 팬텀 전원을 적용하면 손상될 수 있습니다.
그만큼 얻다 스위치는 -20dB에서 +10dB 사이에서 10dB 단위로 게인을 조정합니다. 다음을 사용하여 최대 20dB의 연속 게인 조정을 추가할 수 있습니다. 손질 제어.
악기 입력은 표준 1/4” 모노 잭(디) 전면 패널에 있습니다. 레벨은 다음을 사용하여 설정됩니다. 손질 제어하며 +10dB에서 +40dB까지 지속적으로 조정 가능합니다.
마이크 입력이 선택된 상태에서 Z 인 버튼을 누르면 4개의 트랜스포머 프리앰프 입력 임피던스 옵션이 단계별로 표시됩니다. 값은 표에 표시됩니다.
작은 정보
임피던스 선택에 대한 자세한 내용은 다음을 참조하세요. 프리앰프 입력 임피던스.
라인 입력 임피던스는 10kΩ으로 고정되어 있으며 Z In 스위치의 영향을 받지 않습니다.
필터 버튼을 누르면 18dB/옥타브 하이패스 필터가 채널 경로에 삽입됩니다. 선택한 입력에 적용됩니다. 하이 패스 필터 컨트롤을 사용하면 롤오프 주파수를 16Hz ~ 420Hz 범위 내에서 설정할 수 있습니다.
작은 정보
필터는 바닥에 설치된 마이크 스탠드를 통해 전달되는 울림과 같은 원치 않는 저주파를 제거하는 데 유용합니다.
누르기 끼워 넣다 인서트 리턴 신호를 출력 커넥터 앞의 채널 경로에 배치하여 외부 이펙트 장치를 포함시킬 수 있습니다.
인서트 센드(Insert Send)는 항상 사용 가능하며 입력 게인(Gain)과 필터 및 위상(Filter & Phase) 컨트롤을 게시합니다.

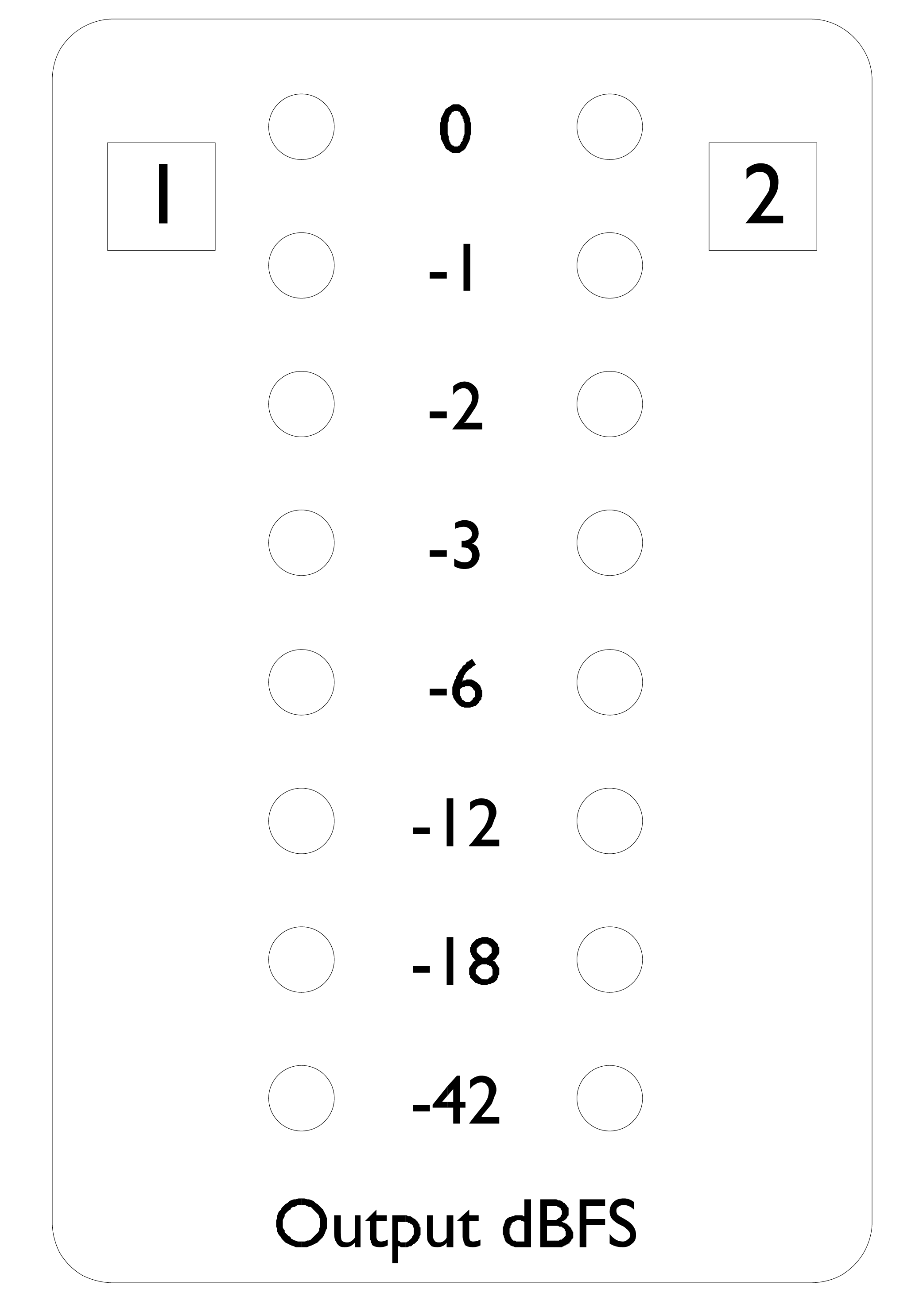

LED 미터는 채널 출력 커넥터의 레벨을 나타냅니다. 스케일은 dBFS 단위입니다. 즉, 최대 출력('0' LED가 켜질 때 도달함)을 기준으로 한 레벨(dB 단위)입니다.

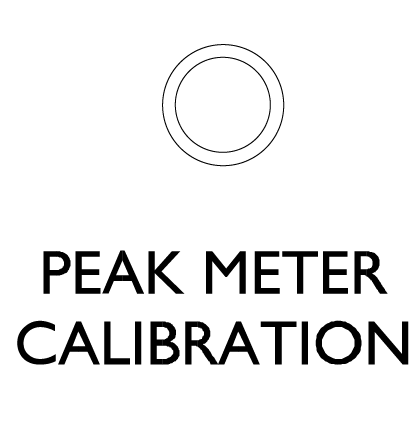

기본 교정은 22dBu의 신호 레벨을 나타내는 '0'입니다.
