Clarett⁺ 2Pre 하드웨어 기능

업데이트 시간

전면 패널

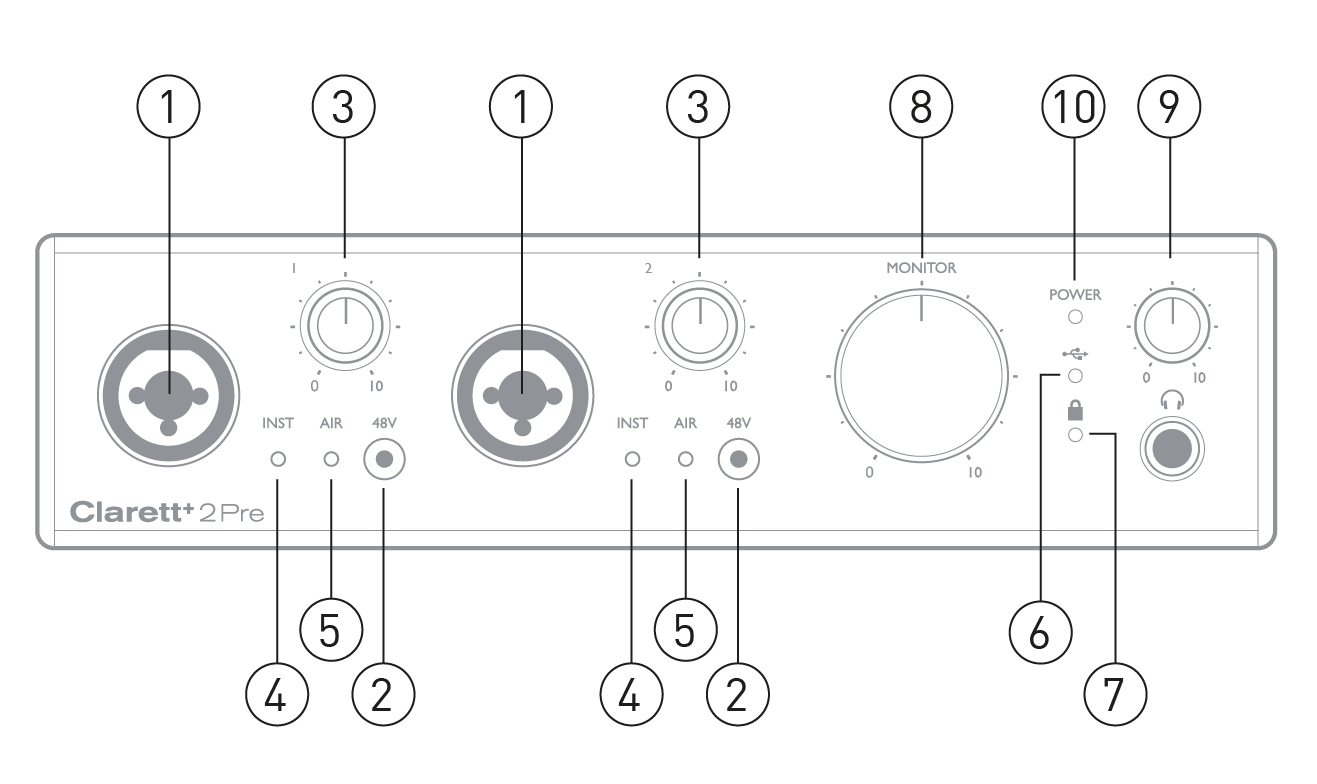

전면 패널에는 두 채널의 마이크, 라인, 악기 신호를 위한 입력 게인 컨트롤과 입력 커넥터가 있으며, 모니터링 컨트롤도 있습니다.

  1. 입력 1과 2

    각 채널에 콤보 XLR 입력 소켓이 있습니다. XLR 커넥터를 통해 마이크를 연결하거나, ¼인치 잭을 통해 악기(예: 기타) 또는 라인 레벨 신호를 연결할 수 있습니다. 악기 또는 라인 레벨 신호에는 TRS(밸런스드) 또는 TS(언밸런스드) 잭 플러그를 사용할 수 있습니다.

  2. 48V – 콤보 커넥터의 XLR 접점, 포믹 입력 1 및 2에서 48V 팬텀 전원을 활성화하는 두 개의 스위치. 각 스위치에는 팬텀 전원이 활성화되면 빨간색 LED가 켜집니다.

    모든 마이크에 팬텀 파워가 필요한 것은 아닙니다. 마이크 작동에 팬텀 파워가 필요한지 확실하지 않으면 마이크 설명서를 참조하세요.

  3. 얻다 1 그리고 2 – 2개의 회전식 제어 장치: 각각 입력 1과 2의 신호에 대한 입력 게인을 조정합니다.

    게인 컨트롤에는 신호 레벨을 확인하기 위한 LED '헤일로'가 있습니다. 녹색은 입력 레벨이 최소 -42dBFS(즉, '신호 있음')를 나타내고, 신호 레벨이 -6dBFS에 도달하면 링이 주황색으로 바뀌고, 0dBFS에 도달하면 빨간색으로 바뀝니다.

  4. 설치 – 잭 입력 1 또는 2에 대해 악기 모드가 선택되면 켜지는 두 개의 빨간색 LED Focusrite Control 2 소프트웨어. 악기 모드를 선택하면 라인 입력이 고임피던스 언밸런스 입력으로 변환됩니다. 여기에서 2극(TS) 잭 플러그를 통해 악기를 연결할 수 있습니다.

  5. 공기 – 2 각 입력에 대해 AIR 기능이 선택되면 켜지는 노란색 LED Focusrite Control 2AIR은 입력 단계의 주파수 응답을 수정하여 고전적인 변압기 기반 Focusrite ISA 마이크 프리앰프를 모델로 합니다.

  6. The three-pronged trident USB logo. (USB 활성) – 장치가 연결된 컴퓨터와 연결이 설정되면 켜지는 녹색 LED입니다.

  7. The Scarlett 18i20's sync status icon. (잠김) – 시계 동기화를 확인하는 녹색 LED Clarett⁺ 2Pre내부 시계 또는 외부 디지털 입력으로.

  8. 감시 장치 – 메인 모니터 출력 레벨 제어 – 이것은 일반적으로 후면 패널의 메인 모니터 출력 레벨을 제어하지만 다음을 구성할 수 있습니다. Focusrite Control 2 여러 쌍의 출력 레벨을 조정합니다.

  9. Vocaster Hub's headphones mute button off (black). (헤드폰) – 컨트롤 아래의 ¼” TRS 잭 소켓에 스테레오 헤드폰 한 쌍을 연결합니다. 헤드폰 출력은 항상 아날로그 출력 3 및 4(스테레오 쌍으로)로 라우팅된 신호를 전달합니다. Focusrite Control 2.

  10. 힘 – DC 전원이 연결되었음을 확인하는 녹색 LED입니다.

후면 패널

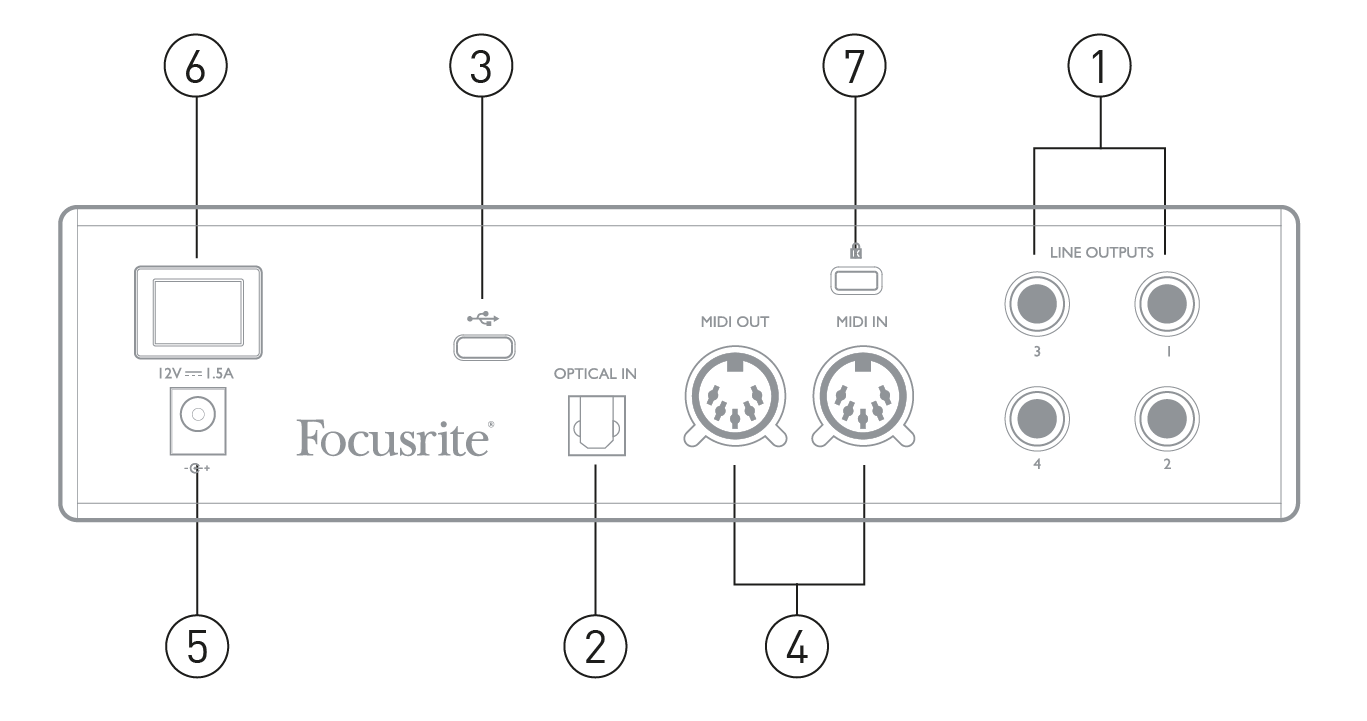

  1. 라인 출력 1~4 – ¼” 잭 소켓에 4개의 밸런스 아날로그 라인 출력; 밸런스 연결에는 TRS 잭을 사용하고 언밸런스 연결에는 TS 잭을 사용합니다. 라인 출력 1과 2는 일반적으로 모니터링 시스템의 메인 L 및 R 스피커를 구동하는 데 사용되는 반면, 출력 3과 4는 추가 라인 레벨 장비(예: 아웃보드 FX 프로세서)를 연결하는 데 사용할 수 있습니다. 모든 출력으로 라우팅되는 신호는 다음에 정의될 수 있습니다. Focusrite Control 2.

  2. 광학 입력 – ADAT 형식의 44.1/48kHz 샘플 레이트에서 8채널 디지털 오디오 또는 88.2/96kHz에서 4채널 디지털 오디오를 전송하는 TOSLINK™️ 커넥터입니다. 이 입력은 176.4/192kHz 샘플 레이트에서는 비활성화됩니다. 이 입력은 스테레오 광 S/PDIF 소스도 수신할 수 있습니다.

  3. The three-pronged trident USB logo. USB-C 커넥터; 연결 Clarett⁺ 2Pre 제공된 USB-C 대 USB-C 케이블이나 USB-C 대 USB-A 케이블을 사용하여 컴퓨터에 연결합니다.

  4. 미디 입력 그리고 미디 아웃 – 외부 MIDI 장비를 연결하는 표준 5핀 DIN 소켓. 컴퓨터와 외부 MIDI 장치 간에 MIDI 데이터를 주고받을 수 있습니다.

  5. 외부 DC 전원 입력 - 전원 공급 Clarett⁺ 2Pre 별도로 제공된 AC 어댑터(PSU)를 통해.

    PSU는 12V DC 단위 정격 1.5A 그리고 중심-양극성.

    또한 전원을 공급할 수도 있습니다 Clarett⁺ 2Pre 컴퓨터에 15W Type-C™ 포트가 있는 경우 USB 연결을 통해 컴퓨터에서. 참조 Clarett⁺ 2Pre USB 버스 전원 정보 컴퓨터에 이 포트가 있는지 확인하세요. 없으면 제공된 AC 어댑터를 사용하세요.

  6. 전원 켜기/끄기 스위치.

  7. 켄싱턴 보안 슬롯 - 보안 Clarett⁺ 2Pre 원하는 경우 적합한 구조로 변경할 수 있습니다.
