Clarett⁺ 8Pre 하드웨어 기능

업데이트 시간

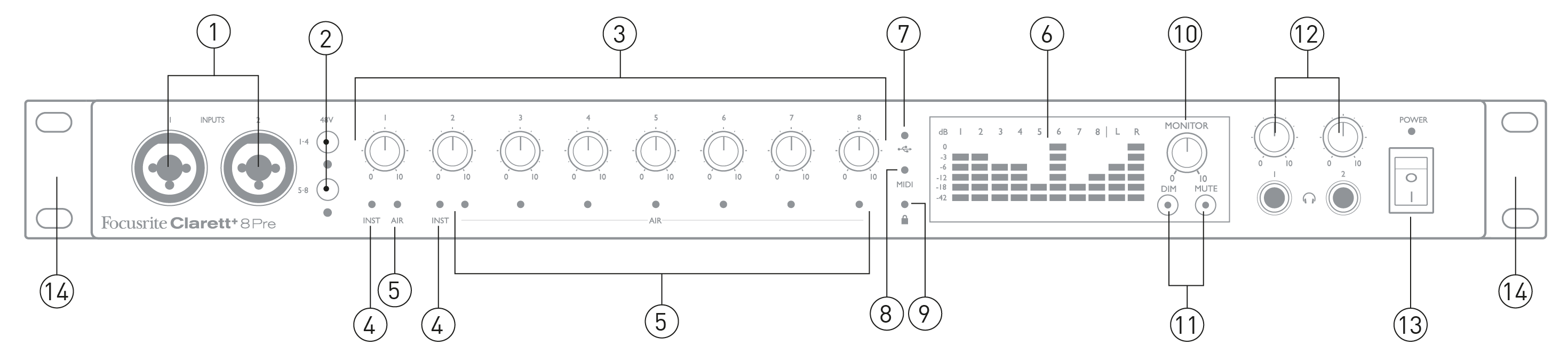

전면 패널


전면 패널에는 모든 입력 이득과 모니터링 제어 장치는 물론 마이크, 라인, 악기 신호를 위한 두 개의 입력 커넥터도 포함되어 있습니다.

  1. 입력 1과 2

    각 채널에 콤보 XLR 입력 소켓이 있습니다. XLR 커넥터를 통해 마이크를 연결하거나, ¼인치 잭을 통해 악기(예: 기타) 또는 라인 레벨 신호를 연결할 수 있습니다. 악기 또는 라인 레벨 신호에는 TRS(밸런스드) 또는 TS(언밸런스드) 잭 플러그를 사용할 수 있습니다.

  2. 48V – 콤보 커넥터의 XLR 접점에서 마이크 입력 1-4 및 5-8에 각각 48V 팬텀 전원을 활성화하는 두 개의 스위치. (입력 3~8은 후면 패널에 있습니다.) 각 스위치에는 팬텀 전원이 활성화되면 빨간색 LED가 표시됩니다.

    모든 마이크에 팬텀 파워가 필요한 것은 아닙니다. 마이크 작동에 팬텀 파워가 필요한지 확실하지 않으면 마이크 설명서를 참조하세요.

  3. 이득 1~8 – 8개의 회전식 제어 장치: 각각 입력 1~8의 신호에 대한 입력 이득을 조정합니다.

  4. 설치 – 잭 입력 1 또는 2에 대해 악기 모드가 선택되면 켜지는 두 개의 빨간색 LED Focusrite Control 2 소프트웨어. 악기 모드를 선택하면 라인 입력이 고임피던스 언밸런스 입력으로 변환됩니다. 여기에서 2극(TS) 잭 플러그를 통해 악기를 연결할 수 있습니다.

  5. 공기 – 8 각 입력에 대해 AIR 기능이 선택되면 켜지는 노란색 LED Focusrite Control 2AIR은 입력 단계의 주파수 응답을 수정하여 고전적인 변압기 기반 Focusrite ISA 마이크 프리앰프를 모델로 합니다.

  6. 미터 - 10개의 6세그먼트 LED 막대 그래프 미터가 다음을 표시합니다.

    • 8개의 아날로그 입력 신호(미터 1~8)의 신호 레벨.

    • MONITOR 1과 2 출력(미터 L과 R)의 신호 레벨.

    입력 미터는 입력 게인 단계 이후의 신호 레벨을 표시합니다. 출력 미터는 모니터 레벨 제어 이전의 신호 레벨을 표시합니다[10]. LED는 -42(녹색, "신호 존재"), -18 및 -12 dBFS(녹색), -6 및 -3 dBFS(노란색) 및 0 dBFS(빨간색)에서 켜집니다. 0 dBFS는 항상 피해야 하는 디지털 클리핑을 표시합니다.

  7. The three-pronged trident USB logo. (USB 활성) – 장치가 연결된 컴퓨터와 연결이 설정되면 켜지는 녹색 LED입니다.

  8. 미디 – 후면 패널 MIDI IN 포트에서 MIDI 데이터가 수신될 때 켜지는 녹색 LED입니다.

  9. The Scarlett 18i20's sync status icon. (잠김) – 시계 동기화를 확인하는 녹색 LED Clarett⁺ 8Pre내부 시계 또는 외부 디지털 입력으로.

  10. 감시 장치 – 메인 모니터 출력 레벨 제어 – 이것은 일반적으로 후면 패널의 메인 모니터 출력 레벨을 제어하지만 다음을 구성할 수 있습니다. Focusrite Control 2 여러 쌍의 출력 레벨을 조정합니다.

  11. 어둑한 그리고 무음 – Clarett+ 8Pre의 모니터 출력을 제어하는 두 개의 스위치 어둑한 출력 레벨을 18dB 감소시킵니다. 무음 출력을 끕니다. 기본적으로 이 스위치는 메인 모니터 출력 1과 2에 영향을 미치지만 다음에서 구성할 수 있습니다. Focusrite Control 2 다른 아날로그 출력을 제어합니다. 스위치가 켜져서 선택한 기능을 보여줍니다(어둑한: 노란색, 무음: 빨간색).

  12. Vocaster Hub's headphones mute button off (black). (헤드폰) 1 및 2 – 컨트롤 아래에 있는 두 개의 ¼” TRS 잭 소켓에 스테레오 헤드폰 한 쌍 또는 두 쌍을 연결합니다.

    헤드폰 출력은 항상 현재 아날로그 출력 7/8 및 9/10(스테레오 쌍)으로 라우팅된 신호를 전송합니다. Focusrite Control 2.

  13. 힘 – AC 전원 스위치와 녹색 LED.

  14. 표준 19인치 장비 랙에 Clarett+ 8Pre를 장착하기 위한 랙 이어

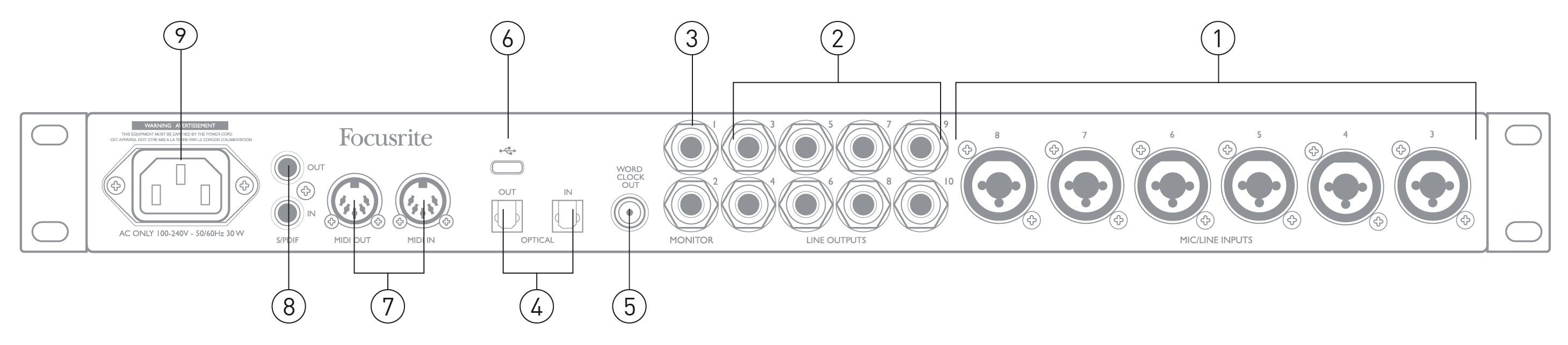

후면 패널


  1. 마이크/선 입력 3 에게 8 – 콤보 XLR 입력 소켓 - 적절한 경우 XLR 또는 ¼” 잭을 통해 추가 마이크 또는 라인 레벨 신호를 연결합니다. 라인 레벨 신호에는 ¼” TRS(밸런스) 또는 TS(언밸런스) 잭 플러그를 사용할 수 있습니다.

  2. 라인 출력 3 에게 10 – ¼” 잭 소켓에 8개의 밸런스 아날로그 라인 출력; 밸런스 연결에는 TRS 잭을 사용하고 언밸런스 연결에는 TS 잭을 사용합니다. 이러한 출력으로 라우팅되는 신호는 다음에 정의됩니다. Focusrite Control 2대체 스피커(예: 미드필드, 니어필드 등)를 구동하거나 다중채널 모니터링 시스템의 추가 스피커를 구동하거나, 아웃보드 FX 프로세서로 오디오를 전송하는 데 사용됩니다.

  3. 감시 장치 1 그리고 2 – ¼” 잭 소켓에 있는 두 개의 밸런스 아날로그 라인 출력(“안티 썸프” 포함); 밸런스 연결에는 TRS 잭을 사용하고 언밸런스 연결에는 TS 잭을 사용합니다. 이것들은 또한 라인 출력 1과 2이며 일반적으로 모니터링 시스템의 메인 L 및 R 스피커를 구동하는 데 사용됩니다. 그러나 출력 라우팅은 사용자 정의할 수 있습니다. Focusrite Control 2.

  4. 광학 입력 그리고 밖으로 – 2개의 TOSLINK™️ 커넥터, 각각 44.1/48kHz 샘플 레이트에서 ADAT 포맷의 8채널 디지털 오디오 또는 88.2/96kHz에서 4채널을 전송합니다. 이 입력은 또한 스테레오 광학 S/PDIF 소스를 수신할 수 있습니다. 이 옵션은 다음에서 선택됩니다. Focusrite Control 2. 이 입력은 샘플 속도 176.4/192 kHz에서는 비활성화됩니다.

  5. 워드 클록 출력 – BNC 커넥터를 탑재 Clarett⁺ 8Pre'의 워드 클럭; 이를 사용하여 다른 디지털 오디오 장비를 동기화합니다.

  6. The three-pronged trident USB logo. USB-C 커넥터; 연결 Clarett⁺ 8Pre 제공된 USB-C 대 USB-C 케이블이나 USB-C 대 USB-A 케이블을 사용하여 컴퓨터에 연결합니다.

  7. 미디 입력 그리고 미디 아웃 – 외부 MIDI 장비를 연결하는 표준 5핀 DIN 소켓. 컴퓨터와 외부 MIDI 장치 간에 MIDI 데이터를 주고받을 수 있습니다.

  8. S/PDIF 입력 그리고 밖으로 – 2채널 디지털 오디오 신호를 입출력하는 2개의 포노(RCA) 소켓 Clarett⁺ 8Pre S/PDIF 형식으로. 다른 모든 입력 및 출력과 마찬가지로 S/PDIF 라우팅을 사용자 정의할 수 있습니다. Focusrite Control 2.

  9. AC 메인 – 표준 IEC(AC) 커넥터. Clarett⁺ 8Pre "범용" 전원 공급 장치가 장착되어 있어 100~240V, 50Hz 또는 60Hz의 모든 AC 주전원 전압에서 작동할 수 있습니다.
