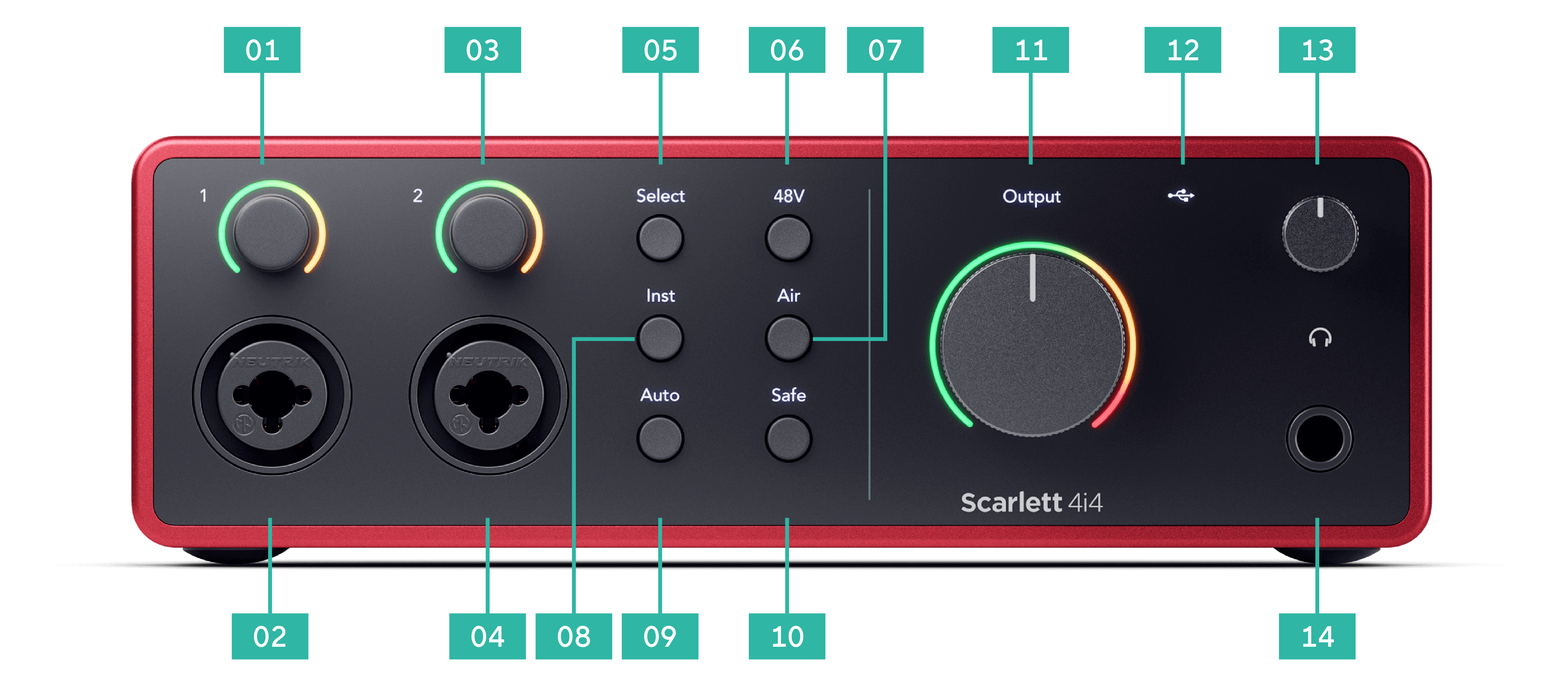

4i4 하드웨어 기능

프리앰프 입력 게인은 사용자가 컴퓨터와 녹음 소프트웨어로 전송하는 신호의 양을 제어합니다.

프리앰프 입력 게인에 양호한 레벨을 설정해야 최고 질의 녹음 작업을 할 수 있습니다.프리앰프 입력 게인이 너무 낮은 경우, 신호가 너무 조용해지며 나중에 레벨을 높이려 할 때 녹음 과정에서 잡음이 들릴 수 있습니다. 한편 프리앰프 입력 게인이 너무 높으면 입력을 '클리핑'하여 녹음에서 거친 왜곡음이 들릴 수 있습니다.

입력 게인을 높이려면 게인 제어를 시계 방향으로 움직여야 하며, 게인 제어를 움직이면 게인 헤일로가 시계 방향으로 점점 불이 켜지며 게인 레벨을 보여줍니다. 이 도표는 다양한 레벨에서의 게인을 보여줍니다.

사용자가 프리앰프로 신호를 보내는 동안 입력 게인을 조정할 때 고리에 위와 같은 방식으로 불이 켜지는데, 녹색, 황색, 빨간색을 통해 컴퓨터로 들어가는 레벨의 정도를 보여줍니다. 게인 조정을 멈추면 미터가 곧바로 입력 미터로 되돌아갑니다(입력 미터 참조).

소프트웨어 게인 제어

Focusrite Control 2을 사용해 원격으로 프리앰프 게인을 제어할 수도 있습니다.

Focusrite Control 2 내 프리앰프 게인을 조정하려면:

1. 조정하려는 채널에 대한 가상 노브를 클릭하거나 탭 키를 사용해 프리앰프 게인 제어를 선택하세요.

2. 마우스를 위아래로 움직잉거나 화살표 키를 사용해 게인을 높이거나 낮춥니다(1dB 단위).

다음 이미지는 프리앰프 게인의 최소, 중간, 최대 게인 수준을 보여줍니다.

입력 게인 없음

50% 이득

100% 이득

입력 미터링

입력 게인 제어를 움직이지 않을 때 입력 미터링은 게인 헤일로 전체를 사용합니다. 입력 신호가 커지면(예: 입력 게인 설정이 높음) 게인 헤일로는 녹색에서 황색 불을 거친 다음 게인 헤일로 전체가 빨간색 불로 깜빡여 입력이 클리핑된 것을 표시합니다.

이 도표는 다양한 레벨에서의 미터를 통해 입력 신호 레벨을 보여줍니다.

1. 입력 신호 없음

2. -42 dBFS

3. -36 dBFS

4. -24 dBFS

5. -18 dBFS

6. -12 dBFS

7. -6 dBFS

8. 0 dBFS, 클리핑 - 입력 게인을 낮추어 왜곡 및 클리핑을 피합니다.

작은 정보

신호가 클리핑되면 게인 헤일로 전체에 빨간 불이 켜지며, 이를 통해 전면 패널의 모든 각도에서 클리핑 상태를 볼 수 있습니다.

소프트웨어 미터링

Scarlett 4i4의 전면 패널의 입력 미터와 같은 방식으로 Focusrite Control 2 내 미터의 입력 신호를 통해 올바른 프리앰프 게인을 설정할 수 있습니다.

신호가 커지면서 Focusrite Control 2 의 미터에 녹색부터 황색(사전 클리핑) 불이 켜집니다.

미터 위 표시기는 입력 모니터링 시작 이후로 이 트랙에서 가장 높은 레벨인 피크 레벨(단위: -dBFS)을 보여줍니다.피크 레벨 미터 위로 마우스를 가져가 클릭하면 해당 값을 재설정 할 수 있습니다.

작은 정보

녹음 작업 시에는 -12dBFS 피크 레벨을 목표로 하는 것이 좋습니다. 이 경우 모든 트랙을 녹음했을 때 충분한 헤드룸을 확보할 수 있습니다.

입력 신호를 기다리는 중입니다.

입력 신호가 -18dB에 도달했습니다.

클릭하면 초기화 피크 레벨 미터.

입력 신호가 너무 많거나 게인이 지나치게 추가돼서 프리앰프에 과부하가 걸리면 피크 레벨 미터에 빨간색 불이 켜집니다.피크 레벨 위로 마우스를 가져가 클릭하면 해당 값을 재설정 할 수 있습니다.

입력이 잘렸습니다.

클릭하면 초기화 클리핑 후 피크 레벨 미터.

3핀 XLR 입력 커넥터는 마이크 레벨 신호를 수용하도록 설계되었습니다.

전면 패널의 해당 입력 게인 제어를 사용해 마이크 레벨을 제어할 수 있습니다.콘덴서 마이크를 사용할 경우, 전면 패널의 48V 버튼을 통해 48V 팬텀 전원을 활성화할 수도 있습니다.

채널별로 48V 팬텀 전원을 켤 수 있습니다.

 Scarlett 4i4의 전면 패널 제어 기능 다수는 프리앰프 입력들에서 공유됩니다. 선택 버튼을 누르면 프리앰프 제어 기능들이 다른 입력들로 이동합니다.

적어도 프리앰프 하나는 항상 선택되어 있으며, 프리앰프 제어 기능을 변경하려면 선택 버튼을 누릅니다. 이 경우 새로 선택된 프리앰프의 숫자에 녹색 불이 켜지고, 프리앰프 설정 표시등이 새로운 프리앰프에 맞춰 변경됩니다.

 Scarlett 4i4의 전원을 켜면 전원을 끄기 전에 마지막으로 선택된 프리앰프가 선택된 상태로 남아 있습니다.

프리앰프 연결

프리앰프를 연결하면 프리앰프 제어 세트를 사용해 프리앰프 2개를 동시에 제어할 수 있습니다. 게인 제어를 프리앰프 2개에 맞추고 다른 프리앰프 제어를 활성화할 수 있습니다. 이는 마이크 쌍, 스테레오 신디사이저, 또는 키보드 등 스테레오 녹음 작업에 유용합니다.

프리앰프를 연결하려면:

• 선택 버튼을 1초 동안 길게 누릅니다.

프리앰프 연결이 완성됐을 때:

• 프리앰프 2개 모두에 녹색 불이 켜지며, 게인 헤일로가 일시적으로 프리앰프 레벨에 맞춰 불이 켜집니다.

• 프리앰프 게인 레벨이 새로 연결된 쌍의 가장 낮은 값으로 설정됩니다.

• 이 프리앰프 설정은 현재 선택된 프리앰프로부터 유지돼 전달됩니다. 예를 들면, 프리앰프 1이 선택되면 프리앰프 2가 프리앰프 1로부터 Air, 세이프 및 악기 설정들을 물려받습니다.

• 프리앰프 설정을 변경하면 두 프리앰프의 상태가 모두 변경됩니다.

• 두 게인 제어 중 하나만 조정해도 프리앰프 2개의 게인 제어가 모두 변경되고 게인 헤일로 2개에 모두 표시됩니다.

• 48V는 프리앰프 2개 모두를 해제합니다.

참고

왼쪽 채널 설정이 홀수 입력 채널인 인접한 프리앰프만 연결할 수 있습니다. 예를 들어, 입력 채널 1과 2, 또는 3과 4를 연결할 수 있지만, 2와 3은 연결할 수 없습니다.

또한 뒷면에 있는 고정 레벨 라인 입력인 마이크 프리앰프만 연결할 수도 있습니다. Scarlett 4i4 프리앰프 컨트롤이 없습니다.

프리앰프 연결 해제

프리앰프 연결을 해제하려면 선택 버튼을 1초 동안 누릅니다. 프리앰프의 연결을 해제하면:

• 앞서 연결된 쌍의 첫 번째 프리앰프가 선택되어 녹색 불이 켜집니다.

• 게인 레벨과 프리앰프 설정은 동일하게 유지되지만 개별적으로 변경할 수 있게 됩니다.

Focusrite Control 2 내 프리앰프 연결

프리앰프 연결

Focusrite Control 2로부터 프리앰프를 연결하려면:

두 개의 프리앰프를 연결하면 링크 아이콘이 녹색으로 바뀝니다. , 프리앰프 컨트롤 중 하나가 사라지고, 각 채널의 미터가 병합되어 스테레오 미터를 형성합니다.

두 개의 연결되지 않은 채널.

통합된 프리앰프 컨트롤을 갖춘 연결된 채널.

프리앰프 연결 해제

프리앰프 연결을 해제하려면 Focusrite Control 2 그리고 다시 독립적으로 제어하려면 녹색 링크 아이콘을 클릭하세요. 채널 스트립의 맨 위에 있습니다.

두 개의 프리앰프를 연결 해제하면 연결 아이콘이 흑백으로 돌아갑니다. , 두 세트의 프리앰프 컨트롤이 나타나고 미터는 각 채널별로 다시 분할됩니다.

프리앰프 연결을 해제할 때:

• 이전에 연결된 쌍의 첫 번째 프리앰프가 선택되고 녹색으로 켜집니다.

• 게인 레벨과 프리앰프 설정은 동일하게 유지되지만 이제 독립적으로 변경할 수 있습니다.

'팬텀 전원'으로도 잘 알려진 48V는 사용자 인터페이스의 XLR 커넥터로부터 전원이 필요한 장치로 48볼트를 전송합니다.가장 흔한 용도는 콘덴서 마이크로 전원을 보내는 것이지만, 인라인 마이크 프리앰프, 활성화된 다이내믹 마이크, 활성화된 DI 박스를 위해 48V가 필요할 수도 있습니다.

48V을 켜려면:

48V 아이콘에 녹색 불이 켜지면 활성화된 상태입니다.

이제 48V 팬텀 전원이 선택된 XLR 입력과 더불어 XLR 입력에 연결된 모든 장치들로 전송됩니다.

48V(팬텀 전원) 소프트웨어

48V(팬텀 전원)을 Focusrite Control 2로부터 활성화하려면 +48V 버튼을 클릭합니다.이는 Scarlett 4i4 하드웨어의 48V 버튼을 누르는 것과 같습니다.

+48V 팬텀 전원 꺼짐

+48V 팬텀 전원 켜짐

설치또는 악기는 6.35mm(1/4") 잭 입력의 임피던스와 입력 레벨을 변경합니다. Scarlett 따라서 입력은 악기 또는 라인 레벨 소스에 가장 적합한 사운드를 냅니다. 입력 임피던스 값을 다음에서 나열합니다. 명세서 섹션. Inst를 켜지 않고 전기 기타를 연결하면 결과적으로 나오는 사운드가 이전 사운드에 비해 탁하고 조용할 수 있습니다. 설치 에.

악기 버튼은 선택된 채널용 6.35mm (1/4") 라인 입력에만 영향을 미칩니다. 라인-레벨 장치에 적합한 입력에서 악기-레벨 장치에 좀 더 적합한 입력으로 변경합니다.

악기 모드를 6.35mm (1/4") 잭 입력용으로 활성화 또는 해제하려면 악기 버튼을 한 번 누릅니다.녹색 불이 켜지면 악기 모드가 활성화 된 것이고, 흰색 불이 켜지면 악기 모드가 비활성화된 것입니다.악기 모드를 활성화하고 잭 입력을 Scarlett 제품과 연결하면 해당 입력에 대한 최소 게인이 +7dB로 변경됩니다.

악기가 활성화됐을 때(녹색) 악기-레벨 장치를 다음을 포함한 1/4" 입력으로 연결할 수 있습니다:

악기 모드가 비활성화(흰색)됐을 때 라인-레벨 장치를 다음을 포함한 6.35mm (1/4") 입력으로 연결할 수 있습니다:

악기/라인 소프트웨어 제어

Focusrite Control 2에서 악기와 라인 사이 변경을 위해 해당 아이콘을 클릭하면 드롭다운 메시지를 사용해 각 설정 사이를 전환할 수 있습니다.

선

기구

오토 게인을 사용해  Scarlett 4i4 로 10초 동안 신호(노래, 또는 악기 연주)를 보내면 Scarlett이 프리앰프에 적합한 레벨을 설정합니다. 레벨이 올바르지 않은 경우, 게인 제어를 수동으로 조정해서 녹음 전에 레벨을 미세 조정할 수 있습니다.

오토 게인을 사용하려면:

오토 게인이 성공적으로 설정되면 게인 헤일로에 녹색 불이 켜지고 나서 게인 헤일로에 게인 값이 잠시 표시됩니다. 이제 녹음에 적절한 레벨로 게인이 설정되었습니다.

오토 게인 설정이 실패하면 게인 헤일로에 빨간색 불이 켜집니다. 이 경우 '게인 헤일로에 빨간색 불이 켜질 때' 섹션을 참조하세요.

오토 게인 소프트웨어 제어

Focusrite Control 2에서 오토 게인을 사용하려면:

1. Focusrite Control 2의 오토 게인 버튼을 클릭합니다.

2. 오토 게인 카운트다운 동안 마이크에 대고 말하거나 노래하거나 악기를 연주합니다. 오토 게인이 적절한 레벨을 찾을 수 있도록 녹음하는 동안 원하는 퍼포먼스를 수행합니다.

   오토 게인 프로세스가 시작되면서 소프트웨어 게인 헤일로가 카운트다운 타이머로 바뀝니다.

오토 게인이 성공적으로 설정되면 게인 헤일로에 녹색 불이 켜지고 나서 게인 헤일로에 게인 값이 잠시 표시됩니다. 이제 녹음에 적절한 레벨로 게인이 설정되었습니다.

게인 헤일로에 빨간불이 켜질 때

입력 신호가 오토 게인에 적합하지 않은 경우(예: 신호 없음), 10초 후 오토 게인이 중단되며 게인 헤일로에 빨간색 불이 잠시 켜집니다. 게인이 오토 게인 프로세스를 시작하기 전에 설정한 값으로 돌아갑니다.

하드웨어 게인 헤일로

Focusrite Control 2 자동 획득 실패

오토 게인을 재실행하기 전에 사용자의 입력이 올바르게 연결되었는지, 콘덴서 마이크 사용 시 48V가 켜져 있는지, 오토 게인이 실행되는 동안 소리를 냈는지 확인합니다.

오토 게인을 사용해  Scarlett 4i4 로 10초 동안 신호(노래, 또는 악기 연주)를 보내면 Scarlett이 프리앰프에 적합한 레벨을 설정합니다. 레벨이 올바르지 않은 경우, 게인 제어를 수동으로 조정해서 녹음 전에 레벨을 미세 조정할 수 있습니다.

다중채널 오토 게인은 사용자 인터페이스의 모든 프리앰프 채널에서 오토 게인 프로세스를 시작합니다. 다수 채널을 동시에 사용하는 상황에서 레벨을 빠르게 설정할 때 특히 유용합니다. 예를 들어:

다중채널 오토 게인 프로세스를 시작하려면:

오토 게인이 성공적으로 설정되면 게인 헤일로에 녹색 불이 켜지고 나서 게인 헤일로에 게인 값이 잠시 표시됩니다. 이제 녹음에 적절한 레벨로 게인이 설정되었습니다.

다중 채널 자동 이득 Focusrite Control 2

또한 내부에서 다중 채널 자동 이득을 실행할 수도 있습니다. Focusrite Control 2. 이렇게 하려면:

1. 열려 있는 Focusrite Control 2 입력 탭으로 이동합니다.

2. 일반적인 자동 이득 버튼 오른쪽에 있는 드롭다운 화살표를 클릭하세요.

3. 선택하다자동 이득 둘 다.

   • 자동 이득 둘 다 모든 채널에 대해 자동 이득 실행을 시작합니다. Scarlett 4i4.

자동 이득이 완료되면, Focusrite Control 2 설정된 채널과 새로운 이득 레벨을 보여줍니다.

다중채널 자동 이득 실패

다중 채널 자동 이득 조정은 하나, 여러 개 또는 모든 채널에서 프로세스 중에 실패할 수 있습니다.

다음 중 하나를 선택할 수 있습니다.

• 딸깍 하는 소리다시 해 보다그리고 모든 자동 이득이 다시 실행됩니다. 모두 자동 이득을 실행한 채널, 심지어 성공한 채널도 마찬가지입니다.

• 닫기를 클릭하고 실패한 모든 채널에 대해 자동 이득 조정을 실행합니다.

• 닫기를 클릭하고 오류가 발생한 채널의 이득을 수동으로 조정합니다.

세이프 버튼은 클리핑 가능성이 있을 때 사용자 프리앰프를 자동으로 조정하는 클립 세이프를 적용합니다.

클리핑은 녹음되는 사운드의 게인이 너무 높게 설정되어있고 입력 때문에 프리앰프에 과부하가 걸릴 때 발생합니다. 클리핑 현상은 프리앰프 왜곡으로 나타나는데, 듣기에 불편하며 녹음 작업을 망칠 수 있습니다. 클립 세이프는 이를 방지하는 기능으로, 입력이 클리핑에 가까워지면 클립 세이프가 프리앰프 게인을 낮춰서 재녹음할 필요가 없도록 합니다.

클립 세이프를 활성화하려면:

활성화되고 나면 Safe 아이콘에 녹색 불이 켜집니다. 해제되었을 때는 Safe 아이콘에 흰색 불이 켜집니다.

프리앰프 링크를 사용해 입력 2개를 선택한 경우 Safe 기능이 두 프리앰프에 모두 적용됩니다.

Focusrite Control 2 클립 세이프

Focusrite Control 2에서 클립 세이프를 켜려면 Safe 버튼을 클릭합니다:

안전 꺼짐

안전

Air를 사용해 Scarlett의 프리앰프 사운드를 두 가지 모드(Air 프레즌스 또는 Air 프레즌스 및 하모닉 드라이브)로 바꿀 수 있습니다.Air는 마이크와 라인, 악기 입력에 영향을 줍니다.

공기는 마이크, 라인, 악기 입력에 영향을 미칩니다.

Air를 켜려면 입력을 선택한 후 Air 버튼을 누릅니다. 한 번 누르면 Air 프레즌스, 다시 한 번 누르면 Air 프레즌스 및 하모닉 드라이브가 되며, 다시 누르면 기능이 꺼집니다.Air LED 표시등은 선택한 모드에 따라 색이 바뀝니다:

Air 소프트웨어 제어

Focusrite Control 2 에서 Air 모드를 활성화하려면 Air 버튼을 클릭합니다.이는 Scarlett 4i4 하드웨어에서 Air 버튼을 누르는 것과 같습니다.

Air 꺼짐

Air 프레즌스 선택됨

Air 프레즌스 및 드라이브 선택됨

Focusrite Control 2의 Air 버튼을 누르면 마지막으로 선택한 Air 모드가 활성화됩니다.선택된 Air 모드(프레즌스 또는 프레즌스 및 드라이브)를 바꾸려면 화살표를 클릭해 드롭다운 메뉴를 표시합니다.

에어 프레젠스 선택됨

에어 프레즌스 및 드라이브 선택됨

출력 제어 및 출력 레벨 미터는 모니터 스피커로 가장 자주 연결하는 출력인 Scarlett 4i4 후면 패널의 출력 1과 2로 가는 신호와 관련이 있습니다.

출력 제어는 0(시계 반대 방향 끝)에서 최대 출력(시계 방향 끝)으로 출력 레벨을 설정합니다.

출력 레벨 제어 주변의 출력 레벨 미터는 프리 페이드 미터(제어 위치의 영향을 받지 않음)로, 사용자 컴퓨터로부터의 신호 레벨을 표시합니다.

Focusrite Control 2 출력 섹션

오른쪽에 Focusrite Control 2 그만큼 산출 섹션은 출력 제어와 레벨 미터의 시각적 표현입니다.

출력 제어 다이얼

다이얼 인 Focusrite Control 2 는 소프트웨어의 표현입니다 산출 당신의 제어 Scarlett 4i4전면 패널. 하드웨어의 컨트롤을 변경하면 소프트웨어가 업데이트되고 전면 패널의 컨트롤을 이동하면 다이얼이 Focusrite Control 2 업데이트.

스피커 스위칭(Alt) 소프트웨어 제어

그만큼 산출 섹션을 사용하면 Alt 또는 스피커 전환 기능을 제어할 수 있습니다. 클릭하세요 기본 또는 대체 메인 모니터와 대체 모니터 사이를 전환합니다.

자세한 내용은 다음을 참조하세요. 스피커 전환(Alt).

출력 레벨 미터

출력 레벨 미터는 전면 패널 미터를 반영하며 사전 페이드 미터입니다(출력 제어 위치의 영향을 받지 않음). 컴퓨터에서 나오는 신호 레벨을 보여줍니다. 출력 1 그리고 2 (Alt 키를 활성화한 경우 3과 4).

헤드폰 출력은 6.35mm (¼”) TRS 잭 1개입니다.헤드폰 다수가 3.5mm TRS 잭이며, Scarlett 4i4를 연결할 때 TRS 6.35mm-3.5mm 어댑터를 사용해야 합니다.

헤드폰 출력 위의 제어 기능은 헤드폰으로 가는 레벨을 제어합니다.

일부 고임피던스 헤드폰은 Scarlett 4i4와 함께 사용할 때 소리가 안 들릴 수 있으므로 최대 300Ω 임피던스의 헤드폰 사용을 추천합니다.

USB 포트

USB라고 표시된 USB 유형-C 포트는 사용자의 Scarlett과 컴퓨터를 연결하는 용도입니다.

컴퓨터에 연결 시 USB 전원과 양방향 오디오 통신, Focusrite Control 2로의 연결이 제공됩니다.

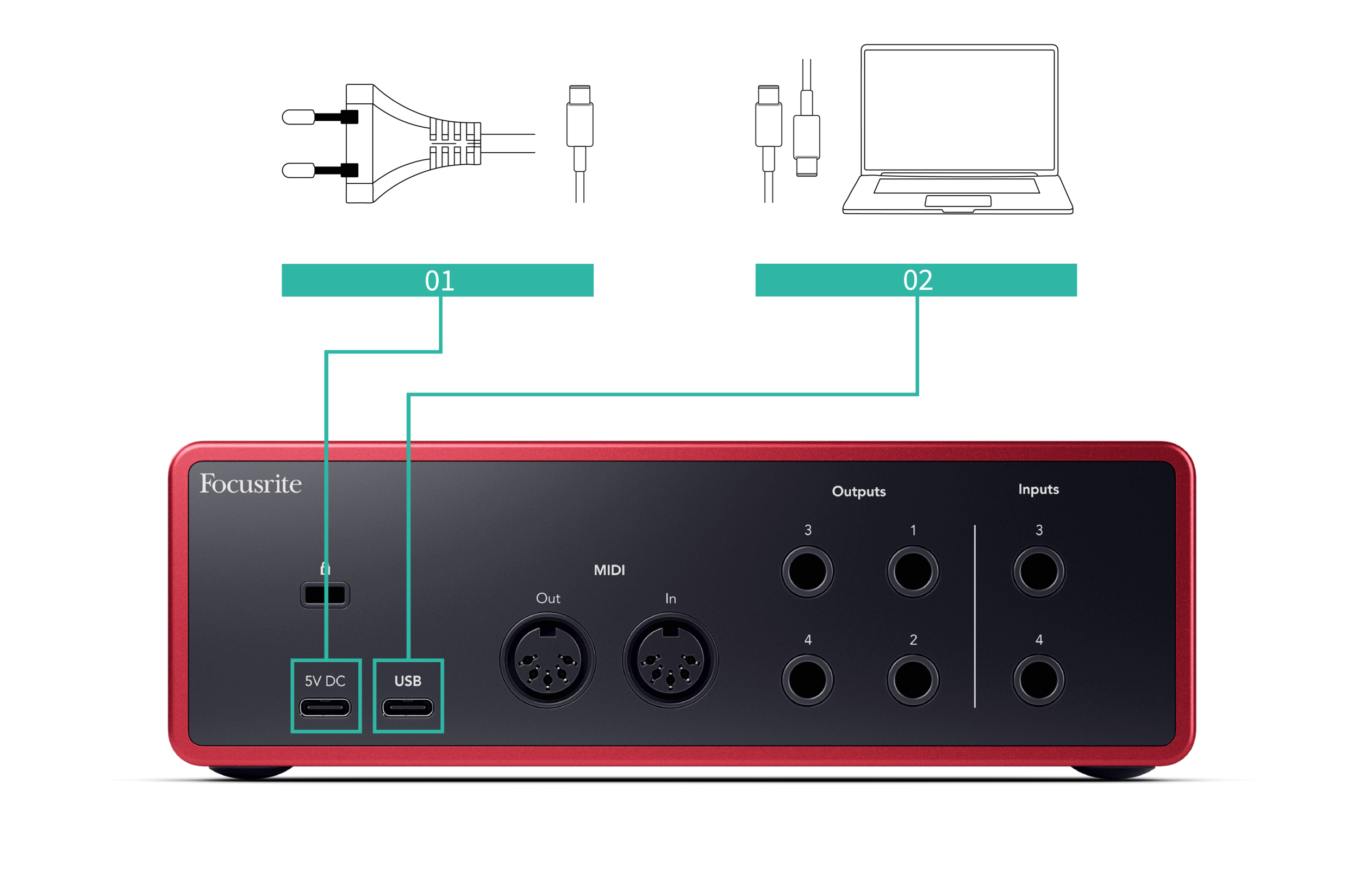

5V DC 포트

Scarlett 4i4 은 많은 양의 전력을 소비합니다. 헤드폰을 높은 볼륨으로 사용하는 등 전력이 많이 소모되는 상황에서 일부 컴퓨터의 USB 포트들이 충분한 전력을 공급하지 못하면 사용자의 Scarlett 4i4 이 연결 해제되거나 USB 아이콘 에 빨간불이 깜빡입니다.

이런 상황이 발생하면 메인 PSU를 사용해서 5V DC 포트를 통해 Scarlett에 전원을 공급하는 것이 좋습니다.

Scarlett 4i4 MIDI 입출력 포트를 통해 Scarlett 제품을 USB MIDI 인터페이스로 사용할 수 있습니다.MIDI 입력은 건반이나 컨트롤러로부터의 MIDI 신호를 수신합니다. MIDI 출력은 신디사이저, 드럼 머신, 또는 MIDI 제어 가능 장치로 MIDI 정보를 보냅니다.

MIDI 입출력은 Scarlett 4i4를 USB 인터페이스로 사용하기 위한 설정이 필요하지 않지만, MIDI를 사용하려면 Focusrite Control 2를 설치하고 열어야 합니다.Scarlett 4i4의 MIDI 포트가 MIDI 지원 소프트웨어에 나타나며, 이때 Scarlett의 5핀 DIN MIDI 포트를 통해 사용자 컴퓨터와 MIDI 하드웨어 사이의 MIDI 데이터를 전송하거나 수신할 수 있습니다.

출력 L 및 R은 사용자의 Scarlett 4i4 을 앰프나 활성 모니터로 연결하는 라인 레벨 출력입니다.이 출력들은 밸런스드 1/4" TRS 잭 출력이며, 언밸런스드 TS나 밸런스드 TRS 잭 케이블을 사용할 수 있습니다.

사용자 Scarlett 4i4의 전면 패널 출력 다이얼은 출력 L 및 R로 전송되는 레벨을 제어합니다.

라인 출력 3-4은 모니터 라인 출력 1에서 2로의 전기적 특성과 같지만, 출력 제어에 의해 제어되지 않습니다.

Focusrite Control 2을 사용하여 이 출력들에서 사용 가능한 신호를 설정할 수 있으며, 이 출력을 통해 서브우퍼 같은 멀티채널 모니터링 체제에서 추가 스피커를 구동하거나 아웃보드 이펙트 프로세서로 신호를 보낼 수 있습니다.
