Scarlett 18i20 4th Gen 하드웨어 기능

프리앰프 입력 게인은 사용자가 컴퓨터와 녹음 소프트웨어로 전송하는 신호의 양을 제어합니다.

프리앰프 입력 게인에 적절한 레벨을 설정해야 녹음 작업의 품질이 높아집니다. 프리앰프 입력 게인이 너무 낮은 경우 신호가 너무 조용해지며 나중에 레벨을 높이려 할 때 녹음 과정에서 잡음이 들릴 수 있습니다. 한편 프리앰프 입력 게인이 너무 높으면 입력을 '클리핑'하여 녹음에서 거친 왜곡음이 들릴 수 있습니다.

Scarlett 18i20의 프리앰프 입력 게인을 조정하려면 우선 조정하려는 프리앰프를 선택해야 합니다. 해당 선택 버튼(1-8) 을 누릅니다. 이제 선택된 프리앰프를 입력 게인 컨트롤이 제어합니다.

입력 게인을 높이려면 게인 제어를 시계 방향으로 움직입니다. 게인 제어를 움직이면 게인 헤일로에 시계 방향으로 점점 불이 켜지며 게인 레벨을 표시합니다. 이 도표는 다양한 레벨에서의 게인을 보여줍니다:

소프트웨어 게인 컨트롤

Focusrite Control 2 을 사용해 원격으로 프리앰프 게인을 제어할 수도 있습니다.

Focusrite Control 2 내 프리앰프 게인을 조정하려면:

1. 조절할 채널의 가상 노브를 클릭하거나 Tab 키를 사용해 프리앰프 게인 컨트롤을 선택하세요.

2. 마우스를 위아래로 움직이거나 키보드의 화살표 키를 사용해 게인을 1dB씩 높이거나 낮추세요.

다음 이미지는 프리앰프 게인을 최솟값, 중간값, 최댓값으로 설정한 모습을 보여 줍니다.

입력 게인 없음

게인 50%

게인 100%

이 동영상에서는 Focusrite Control 2에서 게인을 조절하는 방법을 설명합니다.

입력 미터링

미터 1–8은 각 18i20의 입력 레벨을 표시합니다.

게인을 높이거나 소스 자체가 커지면, 미터에 표시되는 컴퓨터 입력 레벨 수치가 상승합니다.

미터 왼쪽에는 -42dBFS에서 0dBFS까지의 눈금이 있습니다. 녹음할 때는 약 -18dBFS의 신호 레벨을 목표로 하고, 신호의 가장 큰 부분이 -12dBFS에 도달하도록 합니다.

작은 정보

신호가 클리핑되면 미터 상단에 있는 클립 지시등에 빨간색 불이 켜집니다. 이 경우 해당 채널을 선택하여 게인을 낮춥니다.

Scarlett 18i20의 전면 패널 제어 기능 다수는 프리앰프 입력들에서 공유됩니다. 선택 버튼을 누르면 표시된 1 - 8 이 프리앰프 제어 기능을 다른 입력들로 이동합니다.

적어도 프리앰프 하나는 항상 선택되어 있으며, 제어 기능이 미치는 프리앰프(들) 을 변경하려면 1 - 8 표시된 버튼 중 하나를 누릅니다. 이 경우 새로 선택된 프리앰프의 숫자에 녹색 불이 켜지고, 프리앰프 설정 표시등이 새로운 프리앰프에 맞춰 변경됩니다.

 Scarlett 18i20의 전원을 켜면 전원을 끄기 전에 마지막으로 선택된 프리앰프가 선택된 상태로 남아 있습니다.

'팬텀 전원'으로도 알려진 48V는 인터페이스의 XLR 커넥터에서 작동하는 데 전원이 필요한 장치로 48볼트를 전송합니다. 가장 일반적인 용도는 콘덴서 마이크에 전원을 보내는 것이지만, 인라인 마이크 프리앰프, 활성 다이내믹 마이크, 활성 DI 박스에도 48V가 필요할 수 있습니다.

48V을 켜려면:

48V 아이콘에 불이 켜지면 활성화된 것입니다.

이제 48V 팬텀 전원이 선택된 XLR 입력과 더불어 XLR 입력에 연결된 모든 장치들로 전송됩니다.

48V(팬텀 전원) 소프트웨어 제어

Focusrite Control 2에서 48V(팬텀 전원)를 활성화하려면 활성화하려는 입력의 +48V 버튼을 클릭합니다. 이는 18i20의 전면 패널에서 48V 버튼을 누르는 것과 같습니다.

+48V 팬텀 전원 꺼짐

+48V 팬텀 전원 켜짐

인스트루먼트(Inst) 는 Scarlett의 6.35mm (1/4") 잭 입력의 임피던스와 입력 레벨을 변경하여 인스트루먼트나 라인 레벨 소스를 위한 입력 사운드의 품질을 최대한 높입니다. 입력 임피던스값의 목록은 사양 섹션에서 확인할 수 있습니다. Inst 기능을 켜지 않고 전자 기타와 연결하면 Inst 를 켰을 때와 비교하여 사운드가 탁하고 작아집니다.

Ist (인스트루먼트) 버튼은 선택된 채널용 6.35mm (1/4") 라인 입력에만 영향을 미칩니다. 라인-레벨 장치에 적합한 입력에서 인스트루먼트-레벨 장치에 좀 더 적합한 입력으로 변경합니다.

인스트루먼트 모드를 6.35mm (1/4") 잭 입력용으로 활성화 또는 해제하려면 Inst 버튼을 한 번 누릅니다. 녹색 불이 켜지면 Inst 모드가 활성화 된 것이고, 흰색 불이 켜지면 Inst 모드가 비활성화된 것입니다. 인스트루먼트 모드를 활성화하고 잭 입력을 Scarlett 제품과 연결하면 해당 입력에 대한 최소 게인이 +7dB로 변경됩니다.

Inst 가 활성화됐을 때(녹색) 인스트루먼트-레벨 장치를 다음을 포함한 1/4" 입력으로 연결할 수 있습니다:

Inst 모드가 비활성화(흰색) 됐을 때 라인-레벨 장치를 다음을 포함한 6.35mm (1/4") 입력으로 연결할 수 있습니다:

악기/라인 소프트웨어 제어

Focusrite Control 2에서 인스트루먼트와 라인 사이에서 입력 1 또는 2를 변경하려면 Inst 버튼을 한 번 클릭합니다.

라인

악기

Auto Gain을 사용하면 18i20 4th Gen로 10초 동안 신호(예: 노래 또는 악기 연주)를 보낼 수 있으며 Scarlett가 프리앰프에 적합한 레벨을 설정합니다. 레벨이 적절하지 않은 경우, 녹음 전에 게인 제어 옵션을 수동으로 조정하여 레벨을 미세 조정할 수 있습니다.

오토 게인을 사용하려면:

Auto Gain이 성공하면 18i20가 게인 값을 표시하기 전에 미터에 녹색 불이 켜집니다. 이제 녹음에 적합한 레벨로 게인이 설정되었습니다.

Auto Gain이 실패하면 미터에 빨간색 불이 켜집니다. 자세한 내용은 Gain Halo에 Red 불이 켜짐 섹션을 참조하세요.

오토 게인 소프트웨어 제어

이 동영상에서는 Focusrite Control 2에서 오토 게인을 사용하는 방법을 설명합니다.

Focusrite Control 2에서 Auto Gain을 사용하려면:

1. Focusrite Control 2에서 Auto Gain 버튼을 클릭합니다.

2. 오토 게인 카운트다운 동안 마이크에 대고 말하거나 노래하거나 악기를 연주합니다. 오토 게인이 적절한 레벨을 찾을 수 있도록 녹음하는 동안 원하는 퍼포먼스를 수행합니다.

   오토 게인 프로세스가 시작되면서 소프트웨어 게인 헤일로가 카운트다운 타이머로 바뀝니다.

Auto Gain이 성공하면 18i20가 게인 값을 표시하기 전에 미터에 녹색 불이 켜집니다. 이제 녹음에 적합한 레벨로 게인이 설정되었습니다.

Auto Gain이 실패하여 미터에 빨간색 불이 켜졌습니다

신호가 Auto Gain에 적합하지 않은 경우(예: 감지된 신호 없음), 10초 후 Auto Gain이 중지되고 미터에 빨간색 불이 켜집니다. 게인은 Auto Gain을 시작하기 전에 설정한 값으로 돌아갑니다.

하드웨어 Gain Halo

오토 게인 실패

이는 신호 없음, 매우 조용한 신호, 너무 큰 신호를 포함한 모든 사용 불가능한 신호에 대해 발생할 수 있습니다. 이 오류 메시지가 표시되면 다음을 시도하세요:

• 소스를 올바른 입력에 연결했는지 확인하세요.

• 콘덴서 마이크의 경우 48V(팬텀 전원)를 켭니다.

• Auto Gain이 실행되는 동안 소리를 내고 있는지 확인하세요.

• 신호가 너무 크지 않은지 확인하세요.

  • 라인 레벨 장치(신스, 키보드, 앰프 모델러)에 XLR 입력을 사용하는 경우 대신 잭 입력을 사용하세요.

  • 연결된 장치의 출력을 줄입니다.

• 신호가 너무 조용한 경우 Auto Gain을 시작하기 전에 게인을 25–50% 증가시킵니다.

다중채널 오토 게인

Auto Gain을 사용하면 18i20 4th Gen로 10초 동안 신호(예: 노래 또는 악기 연주)를 보낼 수 있으며 Scarlett가 프리앰프에 적합한 레벨을 설정합니다. 레벨이 적절하지 않은 경우, 녹음 전에 게인 제어 옵션을 수동으로 조정하여 레벨을 미세 조정할 수 있습니다.

18i20 4th Gen에서 원하는 만큼 많은 채널에 Auto Gain을 사용할 수 있습니다.

멀티채널 오토 게인을 사용하려면

1. 오토 버튼을 1초 동안 누릅니다.

   멀티채널 Auto Gain 모드에 있으면 모든 선택 LED가 느리게 깜빡입니다.

2. 선택 버튼을 눌러 오토 게인을 적용하려는 채널을 선택합니다.

3. 준비가 되었을 때 오토 버튼을 다시 누르면 선택된 채널에 오토 게인 과정이 시작됩니다.

참고

오토 게인을 취소하려면 프로세스 도중에 언제든지 오토 게인 버튼을 다시 누릅니다. 게인이 오토 게인 프로세스를 시작하기 전에 설정한 값으로 돌아갑니다.

Focusrite Control 2의 멀티채널 Auto Gain

Focusrite Control 2에서 멀티채널 Auto Gain을 실행할 수도 있습니다.

이를 위해서는:

1. Focusrite Control 2을 열고 입력 탭으로 이동합니다.

2. Auto Gain 버튼의 드롭다운 화살표를 클릭합니다.

3.  , 오토 게인 전체, 오토 게인 다중…중 하나를 선택합니다.

   • Auto Gain 전체 는 18i20 4th Gen의 모든 채널에 대한 Auto Gain 실행을 시작합니다.

   • '오토 게인 다중'을 선택하면 사용자가 오토 게인을 실행하고자 하는 채널을 선택할 수 있습니다.

4. Auto Gain 다중을 클릭한 경우 Auto Gain을 원하는 채널을 선택합니다.

5.  오토 게인 시작하기를 클릭합니다.

Auto Gain이 완료되면 Focusrite Control 2가 채널과 새로운 게인 레벨을 표시합니다:

모든 채널

다중 채널

멀티채널 오토 게인 실패

멀티채널 오토 게인은 한 개나 여러 개, 또는 모든 채널에서 프로세스 중 실패할 수 있습니다. 이런 경우 다음 두 가지 메시지 중 하나가 표시됩니다.

모든 채널에서 오토 게인 조정이 실패하면 오토 게인 조정 실패 메시지가 표시됩니다.

한 개 또는 일부 채널에서 오토 게인이 실패하면 오토 게인 성공 메시지가 표시되는 한편 모든 채널에 오토 게인 재시도  옵션이 생깁니다.

이 경우 다음 중 하나를 수행합니다:

•  재시도<0/>를 클릭하여 오토 게인을 실행했던 모든 채널(성공한 채널 포함) 에 모든 오토 게인을 다시 실행합니다.

• 닫기를 클릭하고 실패한 채널에 오토 게인을 실행합니다.

• 닫기를 클릭하고 실패한 채널들의 게인을 수동으로 조정합니다.

오토 게인 카운트다운

18i20에서 오토 게인을 시작하면 입력 레벨을 올바르게 설정할 수 있도록 소리를 내야 합니다. 마이크나 악기를 준비하는 데 시간이 필요하다면 오토 게인 카운트다운을 사용해 오토 게인이 시작되기 전에 딜레이를 추가할 수 있습니다.

오토 게인 카운트다운을 사용 설정하려면:

1. Focusrite Control 2의 입력 탭으로 이동하세요.

2. Focusrite Control 2의 입력 탭 상단에 있는 오토 게인 버튼을 클릭하세요.

3. 클릭해 오토 게인 카운트다운 값을 선택하세요:

   꺼짐 5초 10초 20초 30초

오토 게인 카운트다운을 켜면 Focusrite Control 2의 입력 탭 상단에 있는 작은 타이머 아이콘에 현재 오토 게인 카운트다운 값이 초 단위로 표시됩니다.

세이프 버튼은 클리핑 가능성이 있을 때 사용자 프리앰프를 자동으로 조정하는 클립 세이프를 적용합니다.

클리핑은 녹음되는 사운드의 게인이 너무 높게 설정되어있고 입력 때문에 프리앰프에 과부하가 걸릴 때 발생합니다. 클리핑 현상은 프리앰프 왜곡으로 나타나는데, 듣기에 불편하며 녹음 작업을 망칠 수 있습니다. 클립 세이프는 이를 방지하는 기능으로, 입력이 클리핑에 가까워지면 클립 세이프가 프리앰프 게인을 낮춰서 재녹음할 필요가 없도록 합니다.

클립 세이프 를 활성화하려면:

활성화되고 나면 세이프 아이콘에 녹색 불이 켜집니다.

프리앰프 링크를 사용해 입력 2개를 선택한 경우 세이프 기능이 두 프리앰프에 모두 적용됩니다.

클립 세이프 Focusrite Control 2

Focusrite Control 2에서 클립 세이프를 켜려면 세이프 버튼을 클릭합니다:

세이프 꺼짐

세이프 켜짐

Air를 사용해 Scarlett의 프리앰프 사운드를 두 가지 모드(Air Presence 또는 Air Presence & Harmonic Drive)로 바꿀 수 있습니다.

Air는 마이크와 라인, 악기 입력에 영향을 줍니다.

Air를 켜려면 입력을 선택한 후 Air 버튼을 누릅니다. 한 번 누르면 Air 프레즌스, 다시 한 번 누르면 Air 프레즌스 및 하모닉 드라이브가 되며, 다시 누르면 기능이 꺼집니다.Air LED 표시등은 선택한 모드에 따라 색이 바뀝니다:

Air 소프트웨어 제어

Air를 활성화하려면 Focusrite Control 2 클릭하세요 공기 버튼을 누르는 것과 같습니다. 공기 버튼 18i20전면 패널.

Air 꺼짐

Air 프레즌스 선택됨

Air 프레즌스 및 드라이브 선택됨

Focusrite Control 2의 Air 버튼을 누르면 마지막으로 선택한 Air 모드가 활성화됩니다. 선택된 Air 모드(프레즌스 또는 프레즌스 및 드라이브) 를 바꾸려면 화살표를 클릭해 드롭다운 메뉴를 표시합니다.

Air 프레즌스 선택됨

Air 프레즌스 및 드라이브 선택됨

18i20의 Alt(대체) 버튼 사용하면 소스를 여러 아날로그 출력으로 빠르게 라우팅하거나 아날로그 출력 세트에 연결되는 소스를 변경할 수 있습니다. 다른 스피커 세트로 믹스를 확인하거나 같은 출력에서 두 가지 소스를 비교할 때 유용합니다.

스피커 전환을 위한 스피커 셋업 방법은 다음과 같습니다:

Dim 버튼은 사용자의 출력으로 전송되는 출력 레벨을 18dB만큼 낮춥니다.

Dim 꺼짐

Dim 켜짐

Dim 버튼은 플레이백을 중단하지 않고 작업실 내에서 대화하거나 아이디어를 실행하는 데 유용합니다.

기본적으로 Dim은 메인 모니터 출력 1과 2에 영향을 미치나, Focusrite Control 2에서는 이를 변경하여 Alt 출력을 제어할 수 있습니다.

Dim 소프트웨어 제어

Dim 기능을 켜거나 끄려면 Focusrite Control 2 오른쪽에 있는 출력 섹션에서 Dim 버튼을 클릭합니다.

Dim 버튼은 18i20의 전면 패널의 Dim 버튼과 같은 방법으로 작동하며, 사용자의 출력으로 전송되는 출력 레벨을 18dB만큼 낮춥니다.

Dim 꺼짐

Dim 켜짐

출력 버튼은 미터링한 입력들로부터 해당 출력에 대한 프리 페이드 미터로 미터 1-8 을 변경합니다. '프리 페이드'란 해당 미터가 L 및 R 미터가 출력 다이얼로부터 영향받는 방식과 다른 방식으로 모니터 다이얼에 의해 영향받는다는 것을 의미합니다.

켜진 상태에서는 출력 에 녹색 불이 켜집니다.

[en] In this mode, the meters 1-8 show the levels for analogue outputs 3-10. The main L and R meters on the front panel continue to show the levels for outputs 1-2.

출력 꺼짐(흰색), 입력 미터링

출력 켜짐(녹색), 출력 미터링

음소거 버튼은 사용자의 출력으로 전송되는 신호를 음소거합니다.

음소거 꺼짐

음소거 켜짐

기본적으로 음소거는 메인 모니터 출력 1과 2에 영향을 미치나, Focusrite Control 2에서는 이를 변경하여 사용자의 Alt 출력을 제어할 수 있습니다.

음소거 소프트웨어 제어

음소거 기능을 켜거나 끄려면 Focusrite Control 2 오른쪽에 있는 출력 섹션에서 음소거 버튼을 클릭합니다.

음소거 버튼은 18i20 4th Gen의 전면 패널의 음소거 버튼과 같은 방법으로 작동합니다.

음소거 꺼짐

음소거 켜짐

출력 제어 및 출력 레벨 미터는 Scarlett 18i20 후면 패널의 출력들로 가는 신호와 관련이 있습니다. 해당 미터는 Alt가 켜져 있을 때 사용자가 선택한 모니터 출력(1-2, 또는 3-4) 으로 가는 레벨을 표시합니다.

Scarlett 18i20의 모니터 제어 주변에 있는 헤일로에 흰색 불이 켜져 모니터 제어 설정 위치를 표시합니다.

출력 레벨 미터 L 과 R 은 프리 페이드 미터(출력 제어 위치의 영향을 받지 않음) 로, 출력 1 과 2 로 가는 사용자 컴퓨터로부터의 신호 레벨을 표시합니다.

Focusrite Control 2 출력 섹션

Focusrite Control 2 출력 섹션의 오른쪽에는 출력 제어와 레벨 미터의 시각적 표현이 있습니다.

출력 제어 선택

출력 섹션 맨 위에 있는 드롭다운을 사용하여 사용자가 제어하는 출력을 변경할 수 있습니다.

출력 제어 다이얼

Focusrite Control 2의 다이얼은 Scarlett 18i20 전면 패널의 출력 제어에 대한 소프트웨어 표현입니다. 하드웨어의 제어 옵션을 변경하면 소프트웨어가 업데이트되며, 전면 패널의 제어 옵션을 움직이면 Focusrite Control 2의 다이얼이 업데이트됩니다.

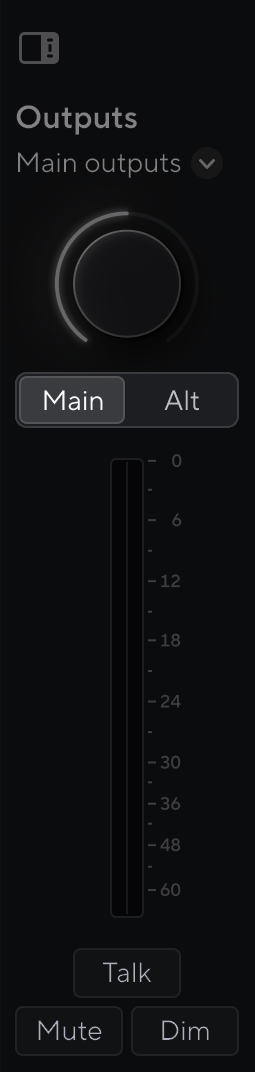

스피커 전환(Alt) 소프트웨어 제어

출력 섹션을 통해 Alt나 스피커 전환, 기능을 제어할 수 있습니다. 메인 또는 Alt 를 클릭하여 메인이나 Alt 모니터 사이를 전환할 수 있습니다.

추가 정보는 스피커 전환(Alt)을 참조하세요.

출력 레벨 미터

출력 레벨 미터는 프리 페이드 미터(출력 제어 위치의 영향의 받지 않음) 의 반영으로, 출력 1 과 2 (또는 Alt이 켜진 경우 3과 4) 로 가는 사용자 컴퓨터로부터의 신호 레벨을 표시합니다.

음소거, Dim, 토크

음소거 , Dim 및 토크 섹션 참조.

Scarlett 18i20이 클럭 소스에 '잠겨' 있거나 '동기화'되어 있을 때는 전면패널의 동기화 상태 아이콘

동기화 상태 표시등은 사용자가 Scarlett 18i20의 디지털 입력/출력(ADAT 또는 S/PDIF 입출력) 으로 연결된 다른 장치와 함께 Scarlett 18i20을 사용하여 채널 수를 확장하려고 할 때 가장 유용한 기능입니다.

사용자가 디지털 입력을 사용할 때 Scarlett 18i20와 다른 오디오 장치에 클럭 신호를 사용한 동기화된 내부 클럭이 있어야 오디오가 시간에 맞춰 녹음됩니다.

Scarlett 18i20에 연결하는 디지털 장치의 유형(ADAT, 동축 S/PDIF 또는 광 S/PDIF) 에 따라 디지털 IO 모드가 올바르게 설정되었는지 확인해야 합니다. 자세한 내용은 디지털 포트 모드 설정을 참조하세요.

디지털 오디오 장치 여러 개를 동기화할 때 몇 가지 원칙이 있습니다.

셋업 1 - 클럭 팔로워로서의 Scarlett 18i20

가장 기본적인 셋업이며 확장 장치 1개를 통해 Scarlett 18i20의 채널 수를 늘립니다.

지금까지 ADAT 확장 장치에 대한 단계를 설명했지만, S/PDIF 확장 장치에도 동일한 이론이 적용됩니다. 사용하는 S/PDIF 유형(동축 또는 광) 에 따라 Focusrite Control 2의 디지털 IO 모드 설정을 변경해야 할 수 있습니다. 자세한 내용은 디지털 포트 모드 설정을 참조하세요.

장비:

• 외부 ADAT 프리앰프 - Clarett+ OctoPre 등.

• TOSLINK 케이블(ADAT 케이블) 1개

셋업:

1. TOSLINK 케이블을 ADAT 프리앰프의 ADAT 출력 포트에서 Scarlett 18i20의 ADAT 입력 포트로 연결합니다.

2. ADAT 프리앰프 클럭을 사용자가 선택한 내부 샘플레이트로 설정합니다.

3. Focusrite Control 2에서 Scarlett 18i20 클럭을 ADAT로 설정하고 샘플레이트를 ADAT 프리앰프로 맞춥니다.

4. 사용자 DAW에서 채널을 입력 13 - 20으로 설정합니다. 이는 ADAT 입력 8개입니다.

참고

Scarlett 18i20에는 ADAT 입력 포트 2개가 있습니다. ADAT의 경우, 샘플레이트 밴드를 올라가면(예: 44.1kHz에서 88.2kHz) 케이블이 전송하는 채널 수가 절반이 됩니다. 이는 Scarlett 18i20에서 사용자가 케이블 2개를 사용해 88.2과 96kHz에서 채널 8개를 확보할 수 있음을 의미합니다.

듀얼 밴드 샘플레이트에서 8개 채널에 대해 두 개의 ADAT 케이블을 사용하려면, Focusrite Control 2의 기본 옵션에서 ADAT 모드 를 듀얼 로 설정하세요; 자세한 내용은 디지털 포트 모드 설정을 참조하세요.

셋업 2 - 클럭 팔로워로서의 Scarlett 18i20

셋업 1과 비슷하나 추가 케이블이 필요합니다. 확장 장치를 가끔 사용하는 경우 유용한 셋업이므로 Scarlett 18i20을 클럭 리더 상태로 유지하는 것이 나을 수 있습니다.

지금까지 ADAT 확장 장치에 대한 단계를 설명했지만, S/PDIF 확장 장치에도 동일한 이론이 적용됩니다. 사용하는 S/PDIF 유형(동축 또는 광) 에 따라 Focusrite Control 2의 디지털 IO 모드 설정을 변경해야 할 수 있습니다. 자세한 내용은 디지털 포트 모드 설정을 참조하세요.

장비:

• 외부 ADAT 프리앰프 - Clarett+ OctoPre 등.

• TOSLINK 케이블(ADAT 케이블) 2개

셋업:

1. TOSLINK 케이블을 ADAT 프리앰프의 ADAT 출력 포트에서 Scarlett 18i20의 ADAT 입력 포트로 연결합니다.

2. 두 번째 TOSLINK 케이블을 Scarlett 18i20의 ADAT 출력 에서 ADAT 프리앰프의 ADAT 입력 으로 연결합니다.

   이 케이블은 클럭 데이터 전송만을 위한 것이나, 사용자의 ADAT 프리앰프에 출력이 있는 경우 컴퓨터로 다시 신호를 전송하여 추가 아날로그 출력을 확보할 수도 있습니다.

3. ADAT 프리앰프 클럭을 사용자가 선택한 샘플레이트로 설정합니다.

4. Focusrite Control 2에서 Scarlett 18i20 클럭을 내부로 설정하고 샘플레이트를 ADAT 프리앰프로 맞춥니다.

5. 사용자 DAW에서 채널을 입력 13 - 20으로 설정합니다. 이는 ADAT 입력 8개입니다.

참고

Scarlett 18i20에는 ADAT 입력 포트 2개가 있습니다. ADAT의 경우, 샘플레이트 밴드를 올라가면(예: 44.1kHz에서 88.2kHz) 케이블이 전송하는 채널 수가 절반이 됩니다. 이는 Scarlett 18i20에서 사용자가 케이블 2개를 사용해 88.2과 96kHz에서 채널 8개를 확보할 수 있음을 의미합니다.

듀얼 밴드 샘플레이트에서 8개 채널에 대해 두 개의 ADAT 케이블을 사용하려면, Focusrite Control 2의 기본 옵션에서 ADAT 모드 를 듀얼 로 설정하세요; 자세한 내용은 디지털 포트 모드 설정을 참조하세요.

셋업 3 - 확장 장치 2개 이상 사용

이 셋업에서는 확장 장치 2개(ADAT 장치와 S/PDIF 장치) 를 사용합니다: ADAT의 경우 OctoPre나 마이크 프리앰프 등의 프리앰프를 사용할 수 있으며, S/PDIF의 경우 독립형 모드의 다른 인터페이스나 기타 앰프 모델러를 연결할 수 있습니다.

Scarlett 18i20을 클럭 리더로 사용하는 것은 사용자가 확장 장치를 가끔 사용할 때만 유용하므로, Scarlett 18i20을 사용할 때마다 매번 활성화할 필요는 없습니다.

장비:

• 외부 ADAT 프리앰프 - Clarett+ OctoPre 등.

• S/PDIF 장치 1개 - 기타 앰프 등

• ADAT 케이블 2개

• S/PDIF 케이블 2개

셋업:

1. TOSLINK 케이블을 ADAT 프리앰프의 ADAT 출력 포트에서 Scarlett 18i20의 ADAT 입력 포트로 연결합니다.

   S/PDIF 케이블을 S/PDIF 장치의 S/PDIF 출력 에서 Scarlett 18i20의 S/PDIF 입력 으로 연결합니다.

2. 두 번째 TOSLINK 케이블을 Scarlett 18i20의 ADAT 출력 에서 ADAT 프리앰프의 ADAT 입력 으로 연결합니다.

   두 번째 S/PDIF을 Scarlett 18i20의 S/PDIF 출력 에서 S/PDIF 장치의 S/PDIF 입력 으로 연결합니다.

3. S/PDIF 프리앰프 클럭을 S/PDIF와 사용자가 선택한 샘플레이트로 설정합니다. 일부 S/PDIF 장치들에서는 이 설정들이 변경되지 않는데, 이 경우 …을 참조하세요.

4. Scarlett 18i20의 클럭을 내부로 설정하고 해당 샘플레이트에 맞춥니다.

5. ADAT 프리앰프를 ADAT에 클럭하게 설정하고 해당 샘플레이트에 맞춥니다(두 번째 ADAT 케이블을 통해 Scarlett 18i20로부터의 클럭이 적용됨)

참고

듀얼밴드 샘플레이트(88.2kHz 및 96kHz)에서는 두 가지 장치를 사용하여 다음 구성 요소들을 확보하는 것만 가능합니다:

• 동축 S/PDIF 채널 2개와 ADAT 채널 4개

• 옵티컬 S/PDIF 채널 2개와 ADAT 채널 4개

• ADAT 채널 8개

모든 샘플레이트에서 동축 S/PDIF와 두 ADAT 포트를 동시에 사용하는 것은 불가능 합니다. 가능한 입력 조합에 관한 자세한 내용은 18i20 4th Gen 입력 채널 순서을 참조하세요.

토크 버튼을 길게 누르거나 눌러 토크백을 활성화합니다. 기본적으로 토크백은 두 개의 헤드폰 출력으로 라우팅됩니다.

토크백 버튼을 사용할 수 없는 경우 어떠한 믹스로도 라우팅되지 않을 수 있습니다. 토크백 소프트웨어 제어을 참조하세요.

토크를 켜면 토크백 마이크를 듣기가 더 용이해지도록 믹스 내 다른 출력이 줄어듭니다.

Focusrite Control 2에서 토크백 라우팅을 변경하여 여러 믹스에 적용할 수 있습니다.

기본적으로 토크 버튼은 '일시적'입니다. 즉 버튼을 누르고 있는 동안에만 토크백이 활성화됩니다. 토크백 버튼을 Focusrite Control 2로부터 일시적 활성화 또는 래치로 상태를 변경할 수 있습니다. 버튼에 불이 켜져 있으면 토크가 켜진 것입니다.

18i20 4th Gen에는 헤드폰 출력 2개가 있습니다. 양쪽 헤드폰 출력은 아날로그 출력으로부터 독립적입니다. 각 헤드폰 출력은 자체 전용 믹스를 가질 수 있습니다.

헤드폰 출력은 6.35mm (¼") TRS 잭입니다. 많은 헤드폰이 3.5mm TRS 잭을 가지고 있으며, 18i20 4th Gen에 연결하려면 TRS 6.35mm-3.5mm 어댑터를 사용해야 합니다.

헤드폰 출력 위의 제어 기능은 사용자 헤드폰으로 가는 레벨을 제어합니다.

헤드폰 제어 주변에 헤일로 미터가 있습니다. 이 미터는 시계 방향으로 녹색에서 황색으로 채워지며 헤드폰 출력으로 가는 레벨을 표시합니다. 이 미터는 프리 페이더로, 헤드폰 제어 설정에 영향받지 않습니다.

헤드폰 출력 제어는 인코더입니다. 다이얼 또는 Focusrite Control 2에서 원격으로 레벨을 제어할 수 있습니다.

USB라고 표시된 USB 유형-C 포트는 사용자의 18i20 4th Gen 제품과 컴퓨터를 연결하는 용도입니다.

포함된 USB-C 케이블로 사용자 컴퓨터의 USB-C 포트로 연결합니다. USB-C to A 케이블 또는 어댑터를 사용할 수도 있습니다.

S/PDIF 포트에 있는 디지털 입력/출력 2채널을 사용하여 기타 앰프나 마이크 프리앰프, 또는 S/PDIF 출력이 있는 장치처럼 S/PDIF 입력/출력이 있는 다른 오디오 장비로 연결할 수 있습니다.

사용자가 S/PDIF을 통해 연결된 외부 장치를 사용하려 할 때 18i20 4th Gen로 연결 및 클럭하는 방법이 여러가지 있습니다. 클럭 설정 및 디지털 입출력 셋업에 관한 정보는 동기화 상태 표시등 섹션을 참조하세요.

18i20 4th Gen의 동기화 상태 표시등에 불이 켜져 클럭에 잠겨 있거나 동기화되었음을 표시합니다. 외부 장치에서 사용자 18i20 4th Gen로 오디오를 전송할 때 채널 11-12로 들어오는 S/PDIF 채널이 보여야 합니다.

Scarlett 18i20의 워드 클럭 출력의 기능은 ADAT나 S/PDIF를 통해 연결된 외부 장치로 클럭 신호를 전송하는 것입니다. 이 출력을 사용하는 주 이유는 사용자의 외부 ADAT 또는 S/PDIF 장치들에 관련 클럭 옵션이 없으나 워드 클럭 입력이 있는 경우를 위해서입니다.

워드 클럭 출력은 오디오를 동반하지 않으며, 클럭 신호만 전송합니다.

Scarlett 18i20에는 워드 클럭 출력만 있으므로 워드 클럭을 수신할 수 없습니다. 따라서 다른 외부 장치의 워드 클럭 입력과 연결해야 합니다.

18i20 후면 패널의 옵티컬 연결을 통해 외부 장치와 디지털로 연결하여 채널 수를 확대할 수 있습니다.

Focusrite Control 2을 사용하여 ADAT 포맷(마이크 프리앰프, 라인 레벨 입력/출력 및 테이프 기계 등의 ADAT 장치)이나 옵티컬 S/PDIF(게임 콘솔, 미디어 플레이어)로 옵티컬 입력을 설정할 수 있습니다.

18i20에는 옵티컬 포트 2개가 있습니다. ADAT 모드에서는 케이블 1-2개를 사용하여 다음 포맷들을 사용할 수 있습니다:

S/PDIF 모드에서는 옵티컬 S/PDIF 채널 2개에 대해 옵티컬 입력 1을 사용할 수 있습니다.

MIDI 입력 및 출력 포트를 통해 18i20 4th Gen를 USB MIDI 인터페이스로 사용할 수 있습니다. MIDI 입력은 건반이나 컨트롤러로부터의 MIDI 신호를 수신합니다. MIDI 출력은 신디사이저, 드럼 머신, 또는 MIDI 제어 가능 장치로 MIDI 정보를 보냅니다.

MIDI 입/출력은 18i20 4th Gen를 USB MIDI 인터페이스로 사용하기 위한 설정이 필요하지 않습니다. 18i20 4th Gen의 MIDI 포트가 MIDI 지원 소프트웨어에 나타나며, 이때 18i20의 5핀 DIN MIDI 포트를 통해 사용자 컴퓨터와 MIDI 하드웨어 사이의 MIDI 데이터를 전송하거나 수신할 수 있습니다.

출력 1 및 2 ㄴ는 사용자의 Scarlett 18i20을 앰프나 활성 모니터로 연결하는 라인 레벨 출력입니다. 이 출력들은 밸런스드 1/4" TRS 잭 출력이며, 언밸런스드 TS나 밸런스드 TRS 잭 케이블을 사용하여 1/4" 잭, RCA, 또는 XLR 입력들이 있는 스피커로 연결할 수 있습니다.

사용자 Scarlett 18i20의 전면 패널 출력 다이얼은 출력 1 및 2 로 전송되는 레벨을 제어합니다.

라인 출력 5-10는 모니터 라인 출력 1~2와 전기적 특성이 동일하지만, 출력 컨트롤로 조절되지 않습니다.

Focusrite Control 2을 사용하여 이 출력들에서 사용 가능한 신호를 설정할 수 있으며, 이 출력을 통해 서브우퍼 같은 멀티채널 모니터링 체제에서 추가 스피커를 구동하거나 아웃보드 이펙트 프로세서로 신호를 보낼 수 있습니다.

3핀 XLR 입력 커넥터는 마이크 레벨 신호를 수용하도록 설계되었습니다.

전면 패널의 해당 입력 게인 제어를 사용해 마이크 레벨을 제어할 수 있습니다. 콘덴서 마이크를 사용할 경우, 전면 패널의 48V 버튼을 통해 48V 팬텀 전원을 활성화할 수도 있습니다.

채널별로 48V 팬텀 전원을 켤 수 있습니다.
