Scarlett 16i16 4th Gen 명세서 – Focusrite 사용자 가이드

이 사양 정보를 통해 다른 장치들과 사용자의 16i16 4th Gen을 비교하고 호환 여부를 확인할 수 있습니다. 이 사양 정보에 익숙하지 않더라도 16i16 4th Gen과 대부분 장치를 사용하는 데 문제가 없습니다

Performance Specifications

가능한 경우 AES17에 따른 모든 성능 수치를 측정합니다.

Supported Sample Rates	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Bit Depth	24-bit

마이크 입력
Frequency Response	20Hz - 20kHz ± 0.06dB
Dynamic Range (A-weighted)	116dB
THD+N	-100dB @ 8dB 게인
Noise EIN (A-Weighted)	-127dBu
Maximum Input Level (at minimum gain)	16dBu
Gain Range	69dB
Input Impedance	3kΩ

가변 레벨 라인 입력
Frequency Response	20Hz - 20kHz ±0.15dB
Dynamic Range (A-weighted)	115.5dB
THD+N	-100dB @ 8dB 게인
Maximum Input Level (at minimum gain)	22dBu
Gain Range	69dB
Input Impedance	24kΩ

고정 레벨 라인 입력
Frequency Response	20Hz - 20kHz ± 0.02dB
Dynamic Range (A-weighted)	115.5dB
THD+N	-106dB
Maximum Input Level (at minimum gain)	22dBu
Input Impedance	48kΩ

인스트루먼트 입력
Frequency Response	20Hz - 20kHz ±0.15dB
Dynamic Range (A-weighted)	113dB
THD+N	-80dB
Maximum Input Level (at minimum gain)	12dBu
Gain Range	62dB
Input Impedance	1MΩ

라인 출력
Frequency Response	20Hz - 20kHz ± 0.02dB
Dynamic Range (A-weighted)	122dB
THD+N	-112dB
Maximum Output Level	16dBu
Output impedance	200Ω

헤드폰 출력들
Frequency Response	20Hz - 20kHz ± 0.1dB @ 33Ω / 300Ω
Dynamic Range (A-weighted)	112dB @ 33Ω 116dB @ 300Ω
THD+N	-100dB @ 33Ω(최소) -110dB @ 300Ω(최소)
Maximum Output Level	5dBu 부하에서 33Ω 11dBu 부하에서 300Ω
Maximum Output Power	57mW 부하에서 33Ω 27mW 부하에서 300Ω
Output impedance	11Ω

Scarlett 16i16 물리적, 전기적 특성

아날로그 입력
커넥터	전면 패널 Neutrik® 콤보 XLR/6.35mm(1.4") TRS 잭 입력 2개 후면 패널 6.35mm (1/4") 잭 입력 4개
마이크/라인 전환	자동
팬텀 전원(48V)	전면 패널 48V (팬텀 전원) 버튼 또는 소프트웨어 스위치
라인/악기 전환	전면 패널 Inst 버튼 또는 소프트웨어 스위치
Auto Gain	전면 패널 오토 버튼 또는 소프트웨어 스위치
Clip Safe	전면 패널 세이프 버튼
에어 기능	전면 패널 Air 버튼 또는 소프트웨어 스위치

아날로그 출력
밸런스드 출력	4개의 6.35mm(1/4") 밸런스 잭 스피커 출력(2개의 Main, 2개의 Alt)
헤드폰 출력	전면 패널 스테레오 6.35mm(1.4") TRS 잭 소켓
메인 출력 레벨 제어	디지털로 제어 가능한 인코더
헤드폰 레벨 제어	전면 패널 아날로그 제어

기타 I/O

USB

5V DC Type-C USB 포트

전면 패널 표시등
채널 선택	채널 및 2 의 흰색/녹색 LED 표시등
선택 버튼	흰색/녹색 선택 LED 표시등
48V	흰색/녹색 48V LED 표시등(선택된 채널에 따라 다름)
악기	흰색/녹색 Inst LED 표시등(선택된 채널에 따라 다름)
오토	오토 게인을 시작하는 흰색 오토 LED 표시등
Clip Safe	흰색/녹색 세이프 LED 표시등(선택된 채널에 따라 다름)
Air Mode	흰색, 녹색, 황색 Air LED 표시등(선택된 채널 및 선택된 Air 모드에 따라 다름)
출력 레벨 미터	출력 제어 주변의 3가지 색 LED 링
USB	USB
다이렉트 모니터	3가지 상태

환경
작동 온도	40°C / 104°F 최대 주변 작동 온도

16i16 4th Gen 무게 및 치수

무게	1.26kg (2.77lbs)
높이	60.5mm (2.38")
너비	220mm (8.66")
깊이	155mm (6.11")

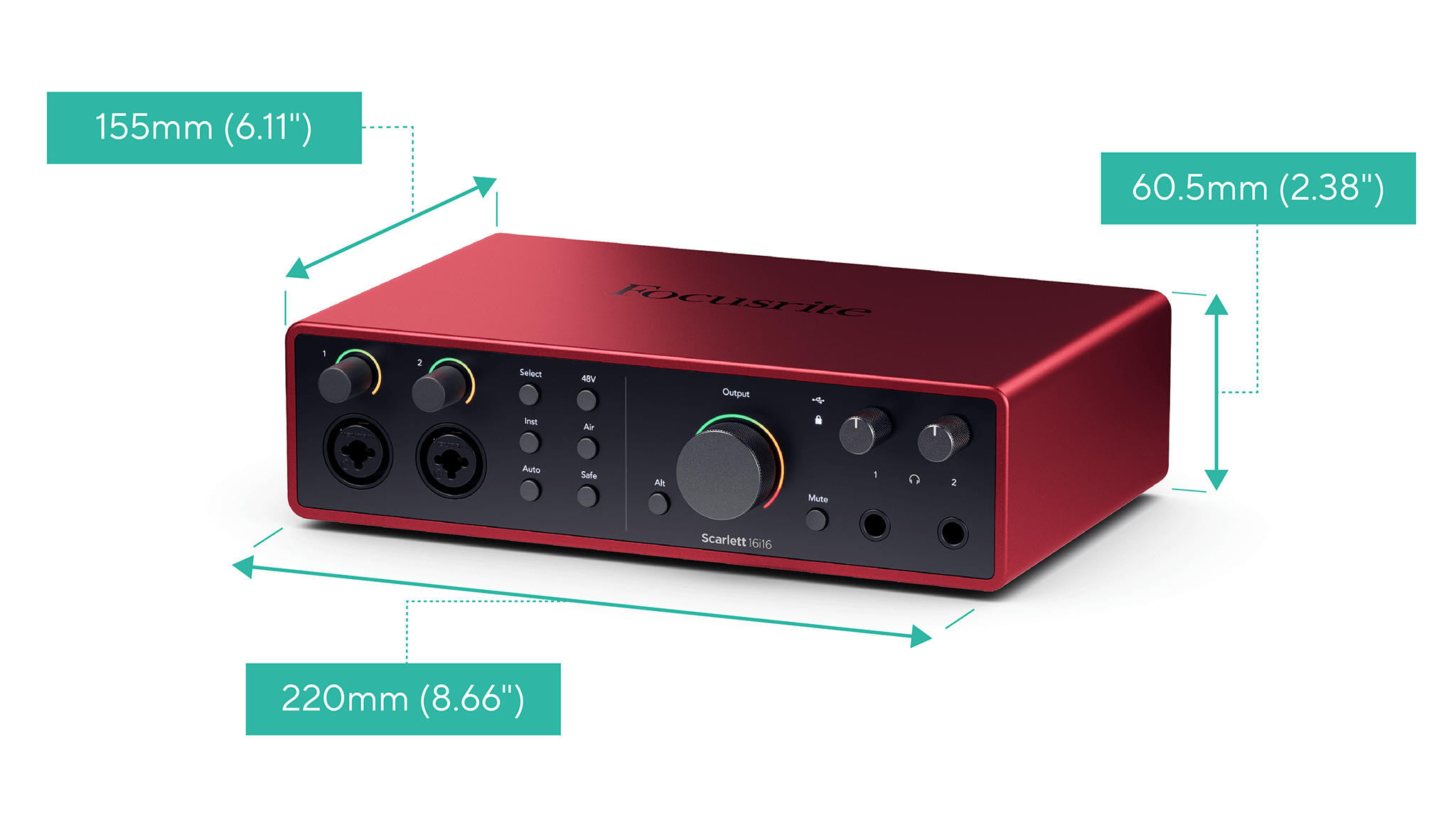

치수가 표시된 16i16 4th Gen의 다이어그램

Scarlett 16i16 입력 채널 순서

싱글밴드 - 44.1kHz 및 48kHz

DAW 입력	입력
	옵티컬 포트 모드: ADAT	옵티컬 포트 모드: S/PDIF
1	마이크/라인/인스트루먼트 1	마이크/라인/인스트루먼트 1
2	마이크/라인/인스트루먼트 2	마이크/라인/인스트루먼트 2
3	라인 3	라인 3
4	라인 4	라인 4
5	5호선	5호선
6	6호선	6호선
7	루프백 1	루프백 1
8	루프백 2	루프백 2
9	S/PDIF 왼쪽 동축 포트를 통해	S/PDIF 왼쪽 Optical 포트를 통해
10	S/PDIF 오른쪽 동축 포트를 통해	S/PDIF 오른쪽 Optical 포트를 통해
11	ADAT 1
12	ADAT 2
13	ADAT 3
14	ADAT 4
15	ADAT 5
16	ADAT 6
17	ADAT 7
18	ADAT 8

듀얼밴드 - 88.2kHz 및 96kHz

DAW 입력	하드웨어 입력
	옵티컬 포트 모드: ADAT	옵티컬 포트 모드: S/PDIF
1	마이크/라인/인스트루먼트 1	마이크/라인/인스트루먼트 1
2	마이크/라인/인스트루먼트 2	마이크/라인/인스트루먼트 2
3	라인 3	마이크/라인 3
4	라인 4	마이크/라인 4
5	5호선	5호선
6	6호선	6호선
7	루프백 1	루프백 1
8	루프백 2	루프백 2
9	S/PDIF 왼쪽 동축 포트를 통해	S/PDIF 왼쪽 Optical 포트를 통해
10	S/PDIF 오른쪽 동축 포트를 통해	S/PDIF 오른쪽 Optical 포트를 통해
11	ADAT 1
12	ADAT 2
13	ADAT 3
14	ADAT 4

쿼드밴드 - 176.4kHz 및 192kHz

DAW 입력	하드웨어 입력
1	마이크/라인/인스트루먼트 1
2	마이크/라인/인스트루먼트 2
3	마이크/라인 3
4	마이크/라인 4
5	라인 5
6	라인 6
7	루프백 1
8	루프백 2
9	S/PDIF 왼쪽 동축만 해당
10	S/PDIF 오른쪽 동축만 해당

Windows 재생 및 녹화 채널 관리

Zoom, Microsoft Teams, OBS Studio 또는 웹 브라우저와 같은 일부 Windows 애플리케이션은 전문 오디오 소프트웨어에서 사용하는 ASIO 드라이버 유형을 지원하지 않습니다. 대신 Windows의 사운드 설정에서 제공되는 채널에 액세스하는 다른 유형의 드라이버를 사용합니다.

기본적으로 연결할 때 Focusrite Windows 컴퓨터에 대한 인터페이스에서는 단일 재생 장치와 단일 녹음 장치가 비 ASIO 애플리케이션에 나타납니다.

혼란을 피하기 위해 다음을 사용합니다. Focusrite 운전자, 당신은 할 수 있습니다 Windows에서 표시하거나 숨겨야 할 채널을 선택하세요 이러한 앱에 적용됩니다. 이는 ASIO 드라이버를 직접 사용하는 DAW(Ableton Live 또는 Cubase 등)의 인터페이스 작동 방식에는 영향을 미치지 않습니다.

참고

그만큼 Focusrite 드라이버가 설치되었습니다 Focusrite Control 2 언제든지 다음에서 다운로드할 수 있습니다.

다운로드.포커스라이트닷컴

Windows에서 ASIO가 아닌 애플리케이션에 설정된 전체 채널을 표시하려면:

클릭 Focusrite Windows 작업 표시줄의 알림 아이콘을 클릭합니다. 이 아이콘을 클릭하면 창 표시/숨기기가 열립니다.
ASIO가 아닌 앱에 표시할 채널을 선택하세요.

예를 들어 스트리밍 소프트웨어에 3/4 라인 입력을 사용하려면 아날로그 3 + 4를 선택하세요.
확인을 클릭하세요.
ASIO가 아닌 앱을 열면 이제 각 입력 채널 쌍을 볼 수 있습니다.

이는 ASIO 앱에는 영향을 미치지 않습니다.

ASIO 호환 소프트웨어(Logic Pro, Ableton Live, Cubase, FL Studio 등 대부분의 DAW)는 자체 드라이버를 사용하며 계속 표시됩니다. 모든 채널Windows 사운드 설정에 숨겨져 있더라도 마찬가지입니다.

즉, DAW 설정에 영향을 주지 않고 Zoom이나 OBS에서 채널을 숨길 수 있습니다.
