18i20 하드웨어 기능

업데이트 시간

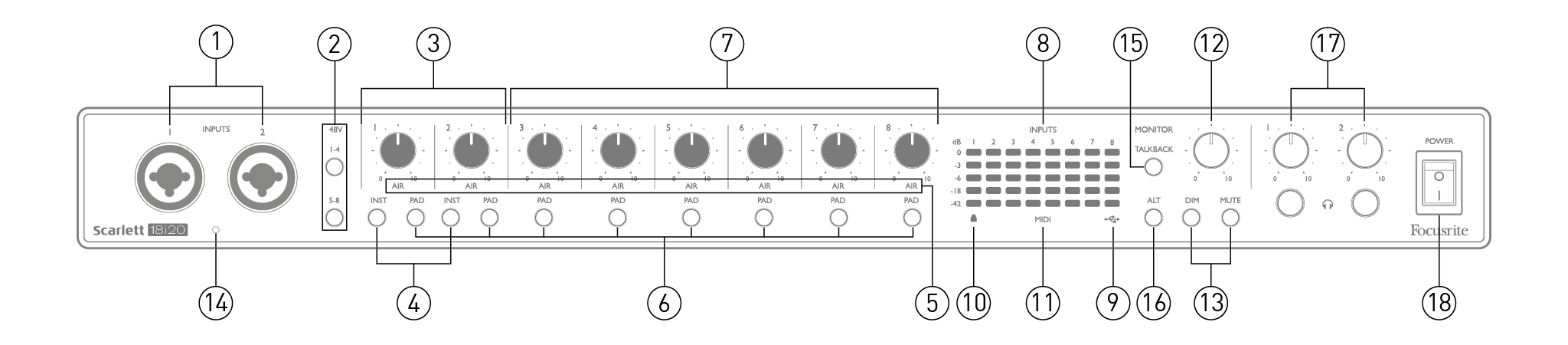

전면 패널


전면 패널에는 모든 입력 이득 및 모니터링 제어 장치는 물론 마이크, 라인, 악기 신호를 위한 두 개의 입력 커넥터도 포함되어 있습니다.

  1. 입력 1 및 2 - "콤보" 입력 소켓 - 여기에 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 연결합니다. 콤보 소켓은 XLR 및 ¼"(6.35mm) 잭을 모두 수용합니다. 마이크는 XLR 플러그를 사용하여 연결합니다. 악기와 라인 레벨 신호는 TS 또는 TRS 유형의 ¼"(6.35mm) 잭 플러그를 통해 연결합니다. 프리앰프 게인은 XLR 플러그가 삽입된 경우 마이크에 적합하고 잭 플러그가 삽입된 경우 더 높은 레벨 신호에 적합합니다. XLR 플러그를 통해 마이크 외의 다른 것(예: 사운드 모듈 또는 FX 유닛의 출력)을 연결하지 마십시오. 신호 레벨이 프리앰프에 과부하를 일으켜 왜곡이 발생합니다. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.

  2. 48V – 두 개의 스위치(1-4, 5-8)는 각각 마이크 입력 1-4 및 5-8의 콤보 커넥터의 XLR 접점에서 48V 팬텀 전원을 활성화합니다. (입력 3~8은 후면 패널에 있습니다.) 각 스위치에는 팬텀 전원이 선택되었음을 나타내는 빨간색 LED가 연관되어 있습니다.

  3. 이득 1 및 2 – 각각 입력 1과 2의 신호에 대한 입력 이득을 조정합니다.

  4. INST – 입력 1과 2의 잭 접점 입력 구성을 변경하는 두 개의 스위치입니다. INST를 선택하면 게인 범위와 입력 임피던스가 (LINE 대비) 변경되고 입력이 언밸런스드가 됩니다. 이는 2극(TS) 잭 플러그를 통해 계측기를 직접 연결하는 데 최적화됩니다. INST가 꺼져 있으면 입력은 라인 레벨 신호 연결에 적합합니다. 라인 레벨 신호는 3극(TRS) 잭을 통해 밸런스드 형태로 또는 2극(TS) 잭을 통해 언밸런스드 형태로 연결할 수 있습니다. 'INST'는 계측기 모드가 선택된 경우 빨간색으로 켜집니다. INST는 다음에서도 선택할 수 있습니다. Focusrite Control 2.

  5. AIR – 각 채널의 AIR 모드 선택을 나타내는 8개의 노란색 LED. AIR 모드는 다음에서 선택할 수 있습니다. Focusrite Control 2입력단의 주파수 응답을 수정하여 고전적인 트랜스포머 기반 회로를 모델링합니다. Focusrite ISA 마이크 프리앰프.

  6. PAD – 각 채널의 PAD 기능을 선택하는 8개의 스위치가 있습니다. PAD 기능은 켜져 있을 때 빨간색으로 표시되며, 메뉴에서도 PAD 기능을 활성화할 수 있습니다. Focusrite Control 2.

    Pad 기능은 DAW로 전송되는 레벨을 10dB 감소시킵니다. 입력 소스의 레벨이 특히 높을 때 사용하십시오.

  7. 게인 3~8 – 입력 3~8의 신호에 대한 입력 게인을 각각 조정합니다. (이러한 입력에 대한 커넥터는 후면 패널에 있습니다.)

  8. 입력 미터 - 8개의 아날로그 입력 신호의 신호 레벨을 나타내는 8개의 5세그먼트 LED 막대 그래프 미터. 미터는 입력 게인 단계 이후의 신호 레벨을 표시하므로 표시는 게인 컨트롤의 영향을 받습니다. LED는 -42(녹색, "신호 존재")에서 켜집니다.

    -18(녹색), -6(녹색), -3(노란색) 및 0 dB(빨간색). 0 dBFS 수준은 디지털 클리핑을 초래하므로 항상 피해야 합니다.

  9. The three-pronged trident USB logo. USB 활성 LED - 녹색 LED는 USB가 작동 중일 때 켜집니다. Scarlett 컴퓨터에 연결되어 인식됩니다.

  10. S3G 18i20 Lock Icon 잠금 - 시계 동기화를 확인하는 녹색 LED Scarlett 18i20 3rd Gen내부 시계나 외부 디지털 입력으로.

  11. MIDI LED – 녹색 LED, MIDI IN 포트에서 MIDI 데이터가 수신되면 켜집니다.

  12. 모니터 - 메인 모니터 출력 레벨 제어: 이 기능은 일반적으로 후면 패널의 메인 모니터 출력 레벨을 제어하지만, 설정을 변경할 수도 있습니다. Focusrite Control 2 본체에 있는 10개의 아날로그 출력 각각의 레벨을 조절할 수 있습니다.

  13. 밝기 조절(DIM) 및 음소거(MUTE) - 밝기를 조절하는 두 개의 스위치 18i20's 모니터 출력에 대한 스위치입니다. DIM은 출력 레벨을 18dB 감소시키고, MUTE는 출력을 끕니다. 기본적으로 이 스위치는 MAIN 모니터 출력 1과 2에 영향을 미치지만, 설정을 변경하면 다른 출력에도 영향을 줄 수 있습니다. Focusrite Control 2 이 스위치들을 사용하여 모든 아날로그 출력을 제어할 수 있습니다. 각 스위치에는 선택된 기능을 나타내는 LED(밝기 조절: 노란색, 음소거: 빨간색)가 있습니다. 밝기 조절 및 음소거 기능은 다음에서도 선택할 수 있습니다. Focusrite Control 2.

  14. 토크백 마이크

  15. 토크백 – 이 버튼을 길게 눌러 토크백을 활성화합니다. 활성화되면 'TALKBACK' 표시등이 녹색으로 켜지고 토크백 마이크[14]가 라우팅될 수 있습니다. 18i20다양한 출력. 기본적으로 토크백은 두 개의 헤드폰 출력으로 라우팅되지만[17] 라우팅은 다음과 같이 구성될 수 있습니다. Focusrite Control 2 다양한 출력 조합에 신호를 공급할 수 있습니다. 이 버튼은 '순간 작동' 방식이며, 누르는 동안에만 토크백 기능이 활성화됩니다. 토크백은 또한 순간 작동 또는 고정 작동 방식으로 활성화될 수 있습니다. Focusrite Control 2.

  16. ALT - ALT 기능이 활성화된 경우 Focusrite Control 2이 버튼을 누르면 메인 모니터 믹스가 메인 라인 출력 1과 2에서 대체 라인 출력 3과 4로 전환됩니다. 보조 모니터 스피커 한 쌍을 대체 출력에 연결하고 'ALT'를 선택하면 메인 모니터와 보조 모니터 스피커 간에 전환할 수 있습니다. 'ALT'가 선택되면 녹색 불이 들어옵니다. 이 기능은 다음에서도 선택할 수 있습니다. Focusrite Control 2(ALT 키가 활성화되면 사용하지 않는 라인 출력은 음소거됩니다. 예를 들어 라인 출력 3과 4를 다른 용도로 사용하려면 먼저 음소거를 해제해야 합니다.) Focusrite Control 2.)

  17. S3G Headphone Icon 헤드폰 볼륨 1 및 2 – 컨트롤 아래에 있는 두 개의 6.25mm(¼인치) TRS 잭 소켓에 헤드폰 한 쌍 또는 두 쌍을 연결하십시오. 헤드폰 출력은 항상 현재 아날로그 출력 7/8 및 9/10으로 출력되는 신호를 스테레오 쌍으로 전달합니다. Focusrite Control 2.

  18. POWER – AC 전원 스위치.

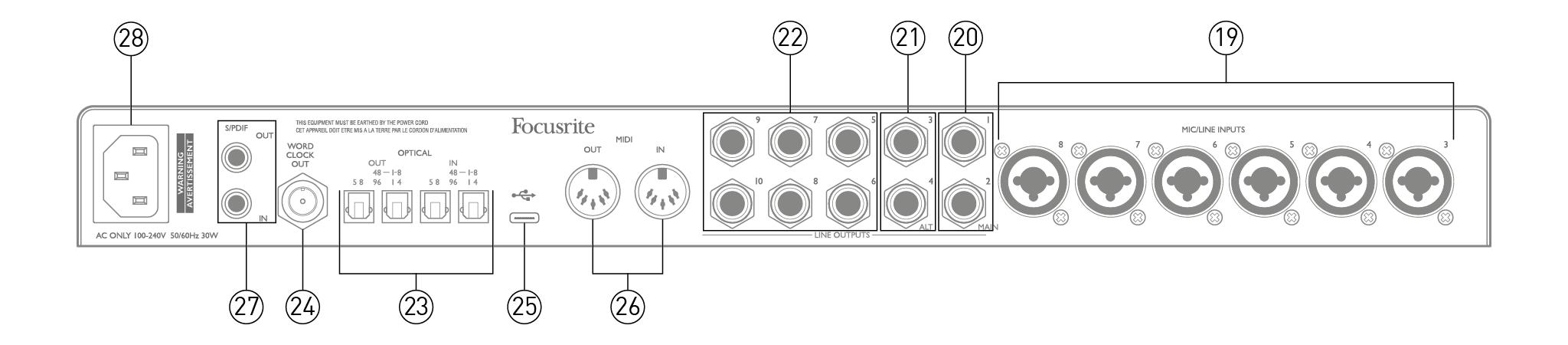

후면 패널


  1. 마이크/라인 입력 3~8 – 콤보 유형 입력 소켓 - XLR 또는 ¼” (6.35mm) 잭을 통해 추가 마이크 또는 라인 레벨 신호를 연결합니다. 라인 레벨 신호에는 ¼” TRS(밸런스) 또는 TS(언밸런스) 잭 플러그를 사용할 수 있습니다.

  2. 라인 출력 1 및 2(메인) – 6.35mm(¼인치) 잭 소켓을 사용하는 두 개의 밸런스드 아날로그 라인 출력입니다. 밸런스드 연결에는 TRS 잭을, 언밸런스드 연결에는 TS 잭을 사용하십시오. 접지 및 험 노이즈 문제를 최소화하기 위해 가능한 한 밸런스드 연결을 사용하는 것이 좋습니다. 이 출력은 일반적으로 모니터링 시스템의 메인 좌우 스피커를 구동하는 데 사용됩니다. 그러나 출력 신호는 다음과 같이 정의할 수도 있습니다. Focusrite Control 2.

  3. 라인 출력 3 및 4(ALT) – 18i20의 ALT 기능을 사용하려면 여기에 보조 모니터 스피커를 연결하십시오. 이 출력은 라인 출력 1 및 2와 전기적으로 동일합니다. 출력 신호는 다음과 같이 정의할 수 있습니다. Focusrite Control 2.

  4. 라인 출력 5~10 – 라인 출력 1~4와 동일한 전기적 특성을 가진 6개의 추가 라인 출력입니다. 이 출력에서 사용 가능한 신호는 다음과 같이 정의됩니다. Focusrite Control 2또한 멀티채널 모니터링 시스템에서 추가 스피커를 구동하거나 외부 FX 프로세서를 구동하는 데 사용할 수 있습니다.

  5. 광 입력 및 출력 – 4개의 TOSLINK 커넥터는 44.1/48kHz 또는 88.2/96kHz 샘플링 속도의 ADAT 형식 디지털 오디오 8채널을 처리합니다. 44.1/48kHz 샘플링 속도에서는 각 쌍의 오른쪽 포트만 사용됩니다. 88.2/96kHz 샘플링 속도에서는 두 포트 모두 사용되며, 오른쪽 포트는 ADAT 채널 1~4를, 왼쪽 포트는 ADAT 채널 5~8을 전송합니다. (176.4/192kHz 샘플링 속도를 사용하는 경우 광 입력 및 출력은 비활성화됩니다.) 각 쌍(입력 및 출력)의 왼쪽 포트는 광 S/PDIF 입출력이 있는 외부 소스에서 2채널 S/PDIF 신호를 수신 및 전송하도록 구성할 수 있습니다. 이 옵션은 다음에서 선택합니다. Focusrite Control 2자세한 내용은 부록의 채널 목록표를 참조하십시오.

  6. WORD CLOCK OUT – BNC 커넥터로 전송 Scarlett 18i20 3rd Gen'의 워드 클럭; 이것은 녹음 시스템의 일부를 형성하는 다른 디지털 오디오 장비를 동기화하는 데 사용될 수 있습니다. 샘플 클럭 동기화의 소스는 Scarlett 18i20 3rd Gen Focusrite Control에서 선택되었습니다.

  7. The three-pronged trident USB logo. USB 2.0 포트 – Type C 커넥터; 연결 Scarlett 18i20 3rd Gen 제공된 케이블을 이용해 컴퓨터에 연결하세요.

  8. MIDI IN 및 MIDI OUT – 외부 MIDI 장비 연결을 위한 표준 5핀 DIN 소켓. Scarlett 18i20 3rd Gen MIDI 인터페이스 역할을 하며, 컴퓨터에서 나오는 MIDI 데이터를 추가 MIDI 장치로 분배할 수 있습니다.

  9. S/PDIF IN 및 OUT – 2채널 디지털 오디오 신호를 S/PDIF IN 또는 S/PDIF OUT으로 전송하는 2개의 포노(RCA) 소켓 Scarlett 18i20 3rd Gen, S/PDIF 형식으로 제공됩니다. S/PDIF 입력 및 출력은 176.4/192kHz 샘플 속도에서 사용할 수 없습니다. 자세한 내용은 부록 섹션의 채널 목록 표를 참조하십시오.

  10. AC 메인 - 표준 IEC 소켓.

연결 중 Scarlett 18i20 3rd Gen

힘

그만큼 Scarlett 18i20 3rd Gen 제공된 AC 전원 케이블을 사용하여 AC 메인에 연결해야 합니다. IEC 커넥터를 후면 패널 IEC 소켓에 꽂습니다. Scarlett 18i20 3rd Gen 컴퓨터와 함께 사용하는 경우(즉, "독립형" 믹서가 아닌 경우) USB 연결이 이루어질 때까지 장비를 켜지 않는 것이 좋습니다.

연결하려면 Scarlett 18i20 3rd Gen AC 메인에 연결하려면 제공된 AC 전원 케이블을 사용하십시오. IEC 커넥터를 후면 패널의 IEC 소켓에 삽입하십시오. Scarlett 18i20 3rd Gen 컴퓨터로 믹서를 사용하는 경우(독립형 믹서로 사용하는 경우 제외) USB 케이블을 연결한 후에만 장치를 켜세요.

USB

USB 포트 종류: 그 18i20 후면 패널에 USB 2.0 Type C 포트가 하나 있습니다. 소프트웨어 설치가 완료되면 연결하십시오. 18i20 컴퓨터에 연결할 때, 컴퓨터에 USB Type A 포트가 있는 경우 제품에 포함된 Type A-to-Type C USB 케이블을 사용하십시오. 컴퓨터에 USB Type C 포트가 있는 경우, 컴퓨터 부품 판매점에서 Type C-to-Type C 케이블을 구입하십시오.

USB 표준참고로, 이는 다음과 같은 이유 때문입니다. 18i20 이 제품은 USB 2.0 장치이므로 컴퓨터에 USB 2.0 규격을 지원하는 포트가 있어야 연결할 수 있습니다. USB 1.0/1.1 포트에서는 작동하지 않습니다. 단, USB 3.0 포트는 USB 2.0 장치를 지원합니다.

USB 케이블이 연결되면 전원을 켜십시오. 18i20 뒷면 패널의 전원 스위치를 켜십시오.

DAW의 오디오 설정

그만큼 18i20 ASIO 또는 WDM을 지원하는 모든 Windows 기반 DAW 또는 Core Audio를 사용하는 모든 Mac 기반 DAW와 호환됩니다. 시작하기 절차를 완료하면 바로 사용할 수 있습니다. 18i20 원하는 DAW를 사용하세요.

참고 - DAW에서 자동으로 선택되지 않을 수 있습니다. 18i20 기본 I/O 장치로 설정되어 있습니다. 수동으로 선택해야 합니다. 포커스라이트 USB ASIO DAW의 드라이버로 사용하세요 오디오 설정* 페이지. ASIO/Core Audio 드라이버를 선택하는 방법을 잘 모르겠으면 DAW 설명서(또는 도움말 파일)를 참조하십시오. 아래 예시는 Ableton Live Lite에서 올바른 구성 방법을 보여줍니다. 환경설정 패널(Windows 버전 표시).

Ableton Audio Preferences Focusrite USB ASIO

*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.

한 번 18i20 DAW에서 기본 오디오 장치*로 설정하면 모든 입력 및 출력이 DAW의 오디오 I/O 환경설정에 표시됩니다. 사용하는 DAW에 따라 특정 입력 또는 출력을 사용 전에 활성화해야 할 수 있습니다.

아래 두 예시는 Ableton Live의 입력 및 출력 구성 페이지에서 두 개의 입력과 두 개의 출력이 활성화된 경우를 보여줍니다.

Scarlett 18i8/18i20 3rd Gen Ableton Input Config
Scarlett 18i20 3rd Gen Ableton Output Config

*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.

루프백 입력

추가 입력 2개, 입력 9/10 DAW의 I/O 환경 설정의 입력 구성 페이지에 나열되어 있습니다. 이는 소프트웨어 내의 가상 "루프백" 입력이며 추가 물리적 입력이 아닙니다. Loopback을 사용하여 컴퓨터 내의 소스(예: 웹 브라우저)에서 DAW 트랙을 녹음할 수 있습니다. Focusrite Control에는 루프백 1-2 믹스 탭에서는 어떤 입력을 녹음할지 선택할 수 있습니다.

사용 예

그만큼 Scarlett 18i20 3rd Gen 여러 가지 다른 녹음 및 모니터링 애플리케이션에 대한 탁월한 선택입니다. 몇 가지 일반적인 구성은 아래에 나와 있습니다.

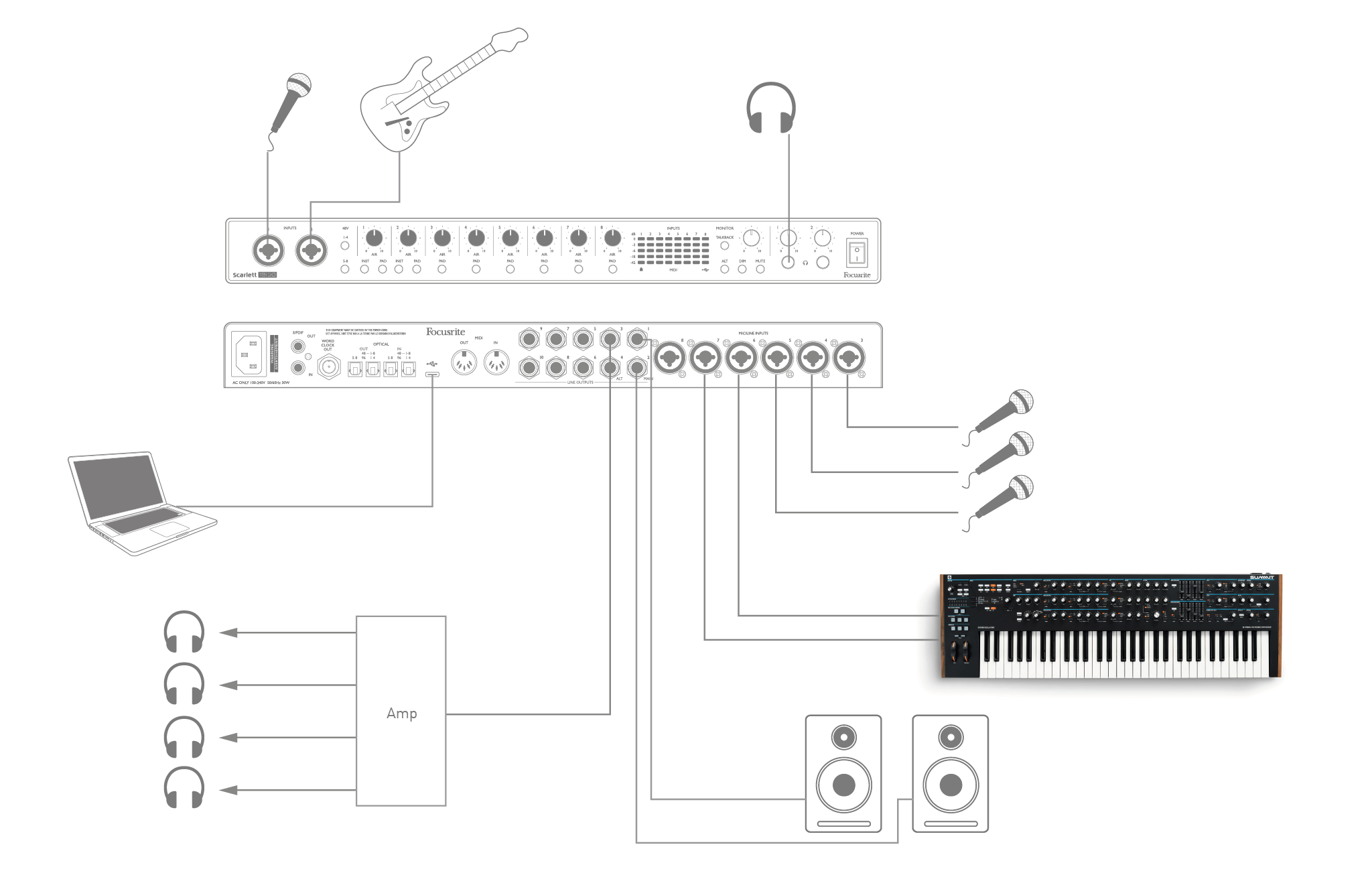

밴드 녹음


이 설정은 Mac이나 PC에서 DAW 소프트웨어를 사용하여 음악가 그룹을 녹음하는 일반적인 구성을 보여줍니다.

마이크, 기타, 키보드 등의 소스 선택이 연결된 것으로 표시됩니다. Scarlett 18i20 3rd Gen'의 입력. 입력 1과 2만 악기를 직접 받아들이도록 구성할 수 있으므로 기타를 입력 2에 연결하기로 했습니다. 이 입력에 INST가 선택되었는지 확인하세요.

DAW 소프트웨어를 실행하는 PC 또는 Mac에 대한 연결은 제공된 USB 케이블을 통해 이루어집니다. 이를 통해 DAW와 Scarlett 18i20 3rd GenDAW에서 오디오 설정이 구성되면 각 입력 소스는 녹음을 위해 자체 DAW 트랙으로 라우팅됩니다.

저지연 모니터링

디지털 오디오 시스템에서 "지연 시간(latency)"이라는 용어가 자주 등장합니다. 위에서 설명한 DAW 녹음 애플리케이션의 경우, 지연 시간은 입력 신호가 컴퓨터와 오디오 소프트웨어를 거쳐 오디오 인터페이스를 통해 다시 출력될 때까지 걸리는 시간을 의미합니다.

대부분의 간단한 녹음 상황에서는 문제가 되지 않지만, 특정 상황에서는 입력 신호를 모니터링하면서 녹음하려는 연주자에게 지연 시간이 문제가 될 수 있습니다. 예를 들어, 많은 DAW 트랙, 소프트웨어 악기 및 이펙트 플러그인을 사용하는 대규모 프로젝트에서 오버더빙을 녹음할 때 DAW의 녹음 버퍼 크기를 늘려야 하는 경우가 이에 해당할 수 있습니다.

버퍼 설정값이 너무 낮을 경우 흔히 나타나는 증상으로는 오디오 끊김(클릭 및 팝 노이즈)이나 DAW 내 CPU 사용률이 비정상적으로 높아지는 현상(대부분의 DAW에는 CPU 모니터링 기능이 있음)이 있습니다. 대부분의 DAW에서는 설정에서 버퍼 크기를 조정할 수 있습니다. 오디오 환경설정* 제어 페이지.

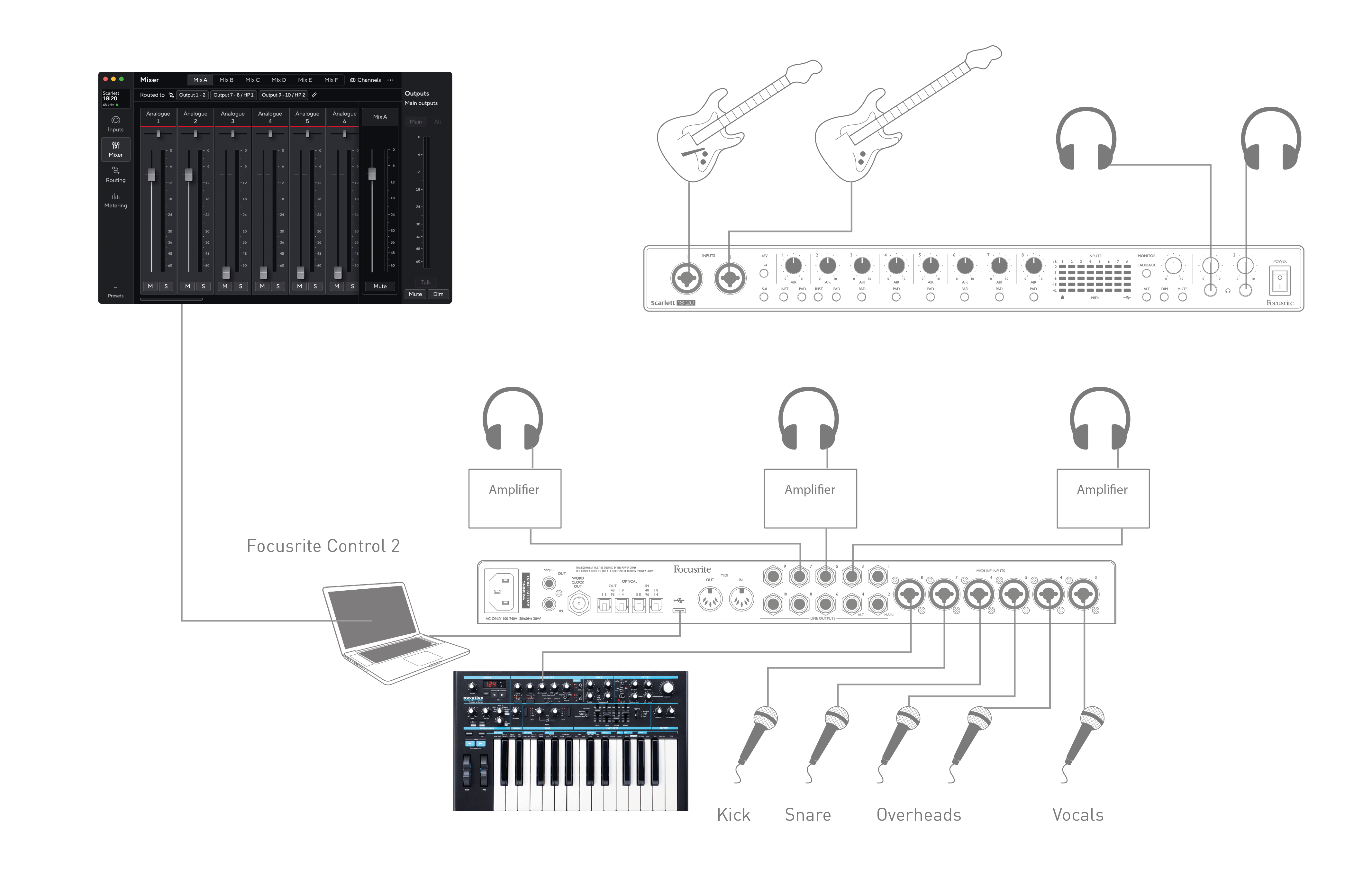

그만큼 Scarlett 18i20 3rd Gen, Focusrite Control을 사용하면 "제로 지연 모니터링"이 가능하여 이 문제를 해결할 수 있습니다. 입력 신호를 직접 라우팅할 수 있습니다. Scarlett 18i20 3rd Gen'의 헤드폰 출력. 이를 통해 음악가는 컴퓨터 재생과 함께 초저 지연 시간(즉, 효과적으로 "실시간"으로)으로 자신의 소리를 들을 수 있습니다. 이 설정은 컴퓨터로의 입력 신호에 어떤 영향도 미치지 않습니다. 그러나 소프트웨어 플러그인으로 라이브 악기에 추가되는 효과는 헤드폰에서 들리지 않지만 FX는 여전히 녹음에 존재합니다.

이 예에서 각 밴드 멤버는 각자의 "자체" 모니터 믹스를 받고 있습니다. Scarlett 18i20 3rd Gen 출력. Focusrite Control을 사용하면 최대 8개의 별도 믹스를 정의할 수 있으며, 이러한 믹스에는 이전에 녹음된 DAW 트랙과 현재 입력 신호가 포함될 수 있습니다.


다이렉트 모니터링을 사용할 때는 DAW 소프트웨어에서 현재 녹음 중인 입력 신호를 출력 신호로 라우팅하지 않도록 설정해야 합니다. 만약 라우팅이 설정되어 있다면, 연주자는 자신의 소리를 "두 번" 듣게 되는데, 한 신호는 에코처럼 지연되어 들립니다.

연결 중 Scarlett 18i20 3rd Gen 라우드스피커로

후면 패널의 1/4” 잭 MAIN 출력(라인 출력 1 및 2)은 일반적으로 기본 모니터링 스피커를 구동하는 데 사용됩니다. 액티브 모니터는 볼륨 컨트롤이 있는 내부 앰프를 통합하며 직접 연결할 수 있습니다. 패시브 라우드 스피커는 별도의 스테레오 앰프가 필요합니다. 후면 패널 출력은 앰프의 입력에 연결해야 합니다.

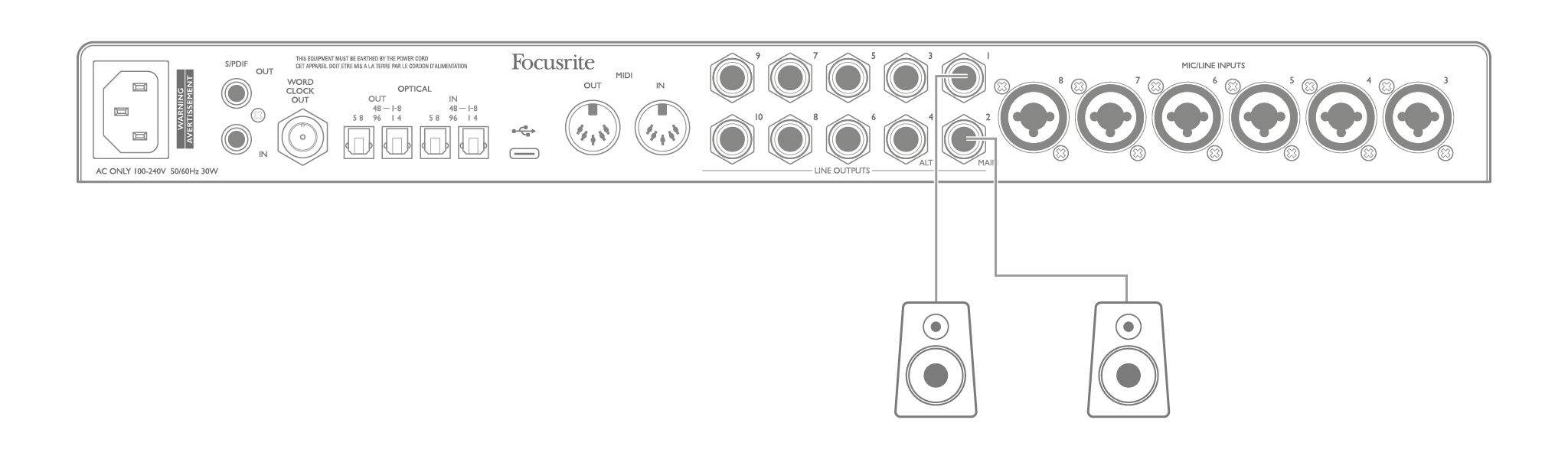

활성 스피커 연결:

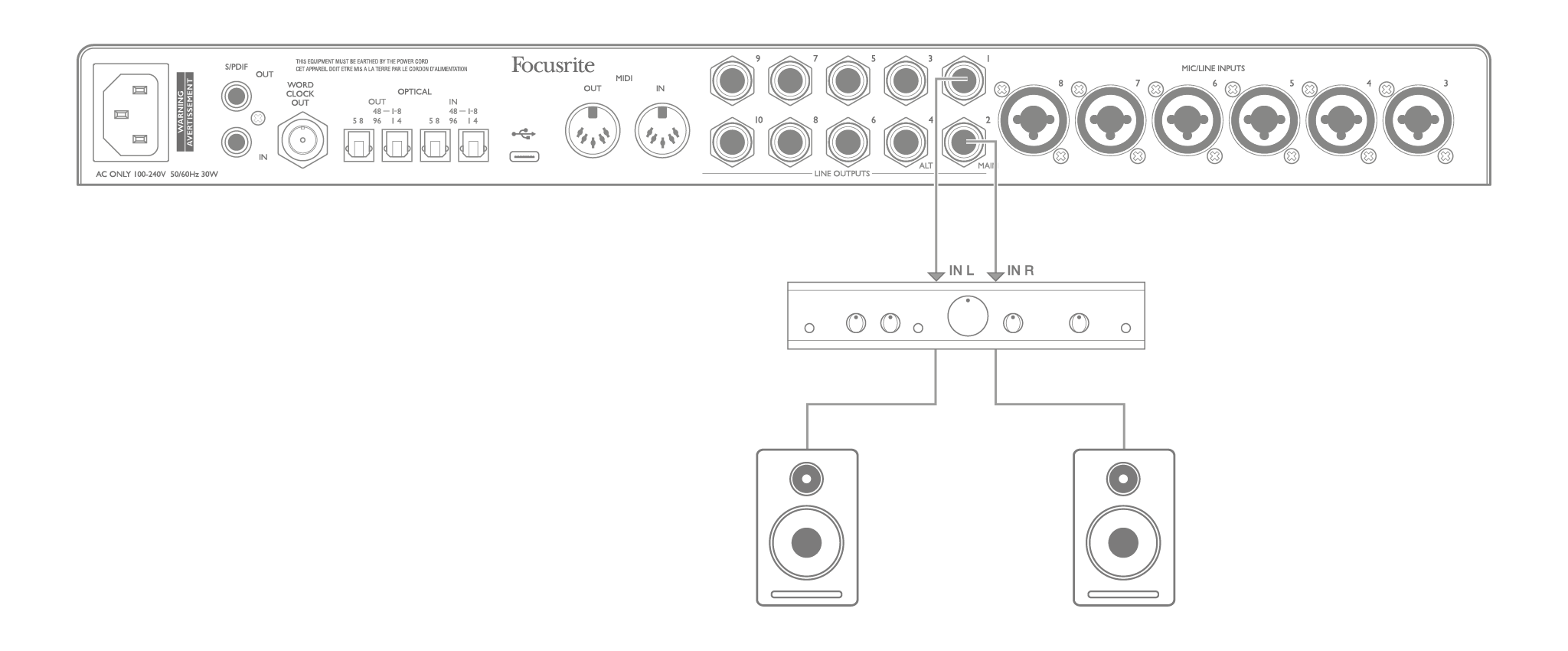

패시브 스피커를 스테레오 앰프에 연결하는 방법:


모든 라인 출력 커넥터는 3극(TRS) ¼인치(6.35mm) 잭 소켓이며 전자적으로 밸런스드 방식입니다. 일반적인 소비자용(하이파이) 앰프와 소형 액티브 모니터 스피커는 포노(RCA) 소켓이나 컴퓨터에 직접 연결하기 위한 3.5mm 3극 잭 플러그를 통해 언밸런스드 입력 단자를 사용하는 경우가 많습니다. 어느 경우든 한쪽 끝이 잭 플러그인 케이블을 사용하십시오.

전문가용 액티브 모니터와 전문가용 파워 앰프는 일반적으로 밸런스 입력 단자를 갖추고 있습니다.

믹싱할 때 여러 쌍의 추가 스피커(중간 필드, 근거리 필드 등)를 사용하여 믹스가 다른 유형의 스피커에 얼마나 잘 변환되는지 확인할 수 있습니다. 추가 스피커 쌍을 다른 쌍의 라인 출력(예: 근거리 필드를 라인 출력 3 및 4에, 중간 필드를 라인 출력 5 및 6에)에 연결하고 Focusrite Control에서 서로 전환할 수 있습니다. Scarlett 18i20 3rd Gen두 번째 모니터를 간편하게 사용할 수 있도록 ALT 기능(아래 참조)이 포함되었습니다.

경고

마이크와 스피커가 동시에 작동하면 오디오 피드백 루프가 발생할 위험이 있습니다! 녹음 중에는 모니터링 스피커를 항상 끄거나 볼륨을 줄이고, 오버더빙 시에는 헤드폰을 사용하는 것이 좋습니다.

스피커 전환(Main/Alt)

그만큼 18i20's ALT 기능을 사용하면 두 번째 모니터 쌍을 쉽게 추가할 수 있습니다. 두 번째 모니터 쌍을 LINE OUTPUTS 3과 4에 연결하십시오. 활성화 후 스피커 전환 ~에 Focusrite Control 2메인 모니터와 보조 모니터 쌍 사이를 전환하려면 해당 버튼을 클릭하세요. 전면 패널 또는 화면에 기본 그리고 대체 버튼. ALT가 활성화되면 메인 믹스 출력은 1번과 2번 라인 출력 대신 3번과 4번 라인 출력으로 공급되며, 녹색 ALT LED가 켜져 이를 확인합니다.

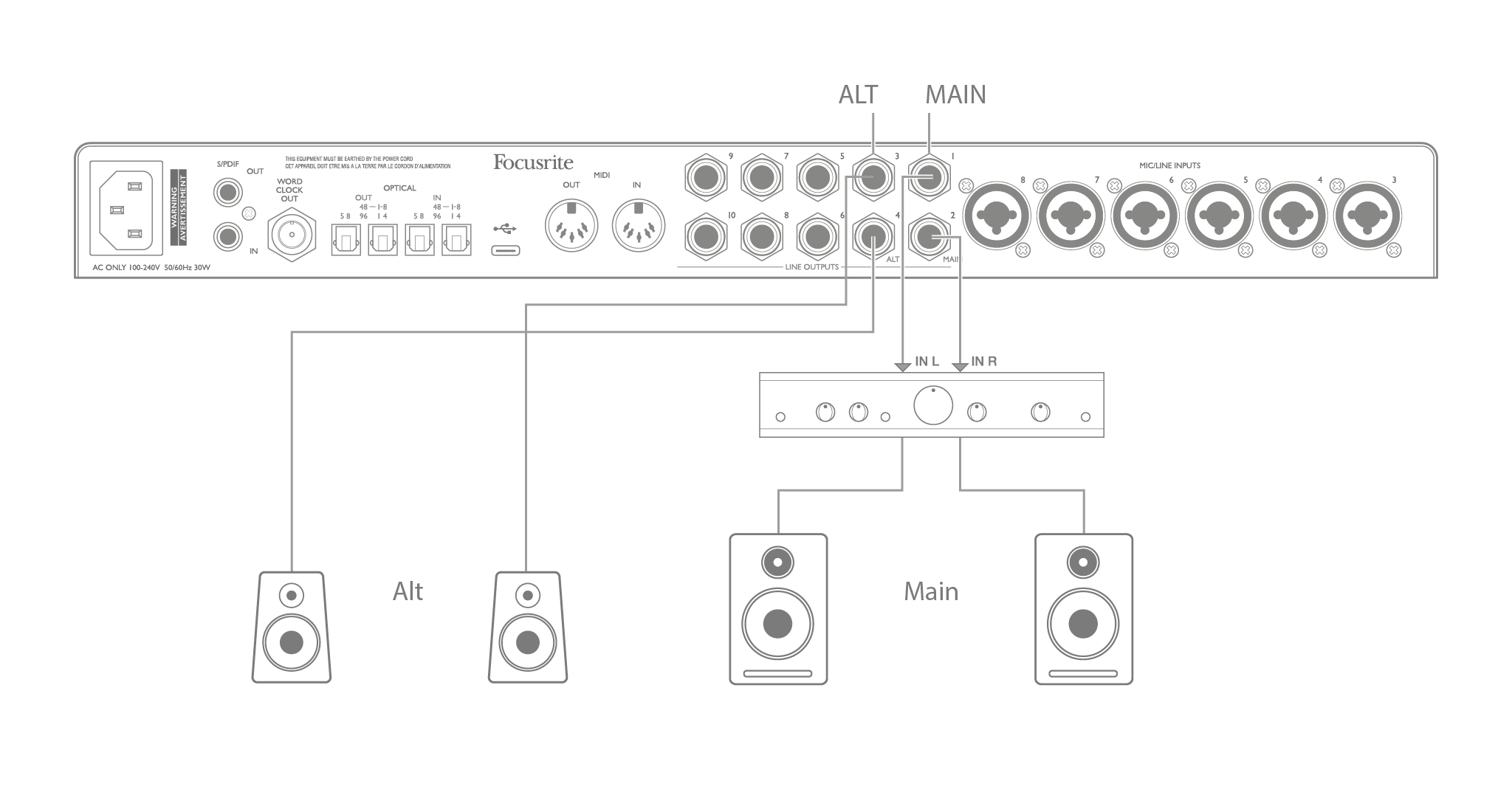

아래 예에서는 별도의 파워 앰프가 있는 패시브 스피커를 메인 모니터로 사용하고, 액티브 스피커를 보조 모니터로 사용했지만, 물론 여러분이 선호하는 다른 유형의 모니터를 어느 쪽이든 사용할 수 있습니다.


서라운드 사운드로 작업하기

왜냐하면 Scarlett 18i20 3rd Gen 10개의 라인 출력을 갖추고 있어 다중채널 사운드 형식(예: LCRS, 5.1 서라운드 또는 7.1 서라운드)으로 작업할 때 이상적입니다.

각 채널을 올바른 출력으로 보내려면 DAW 출력을 라인 출력으로 보내야 합니다. Focusrite Control 2 (예: DAW 출력 1 > 라인 출력 1, DAW 출력 2 > 라인 출력 2 등)

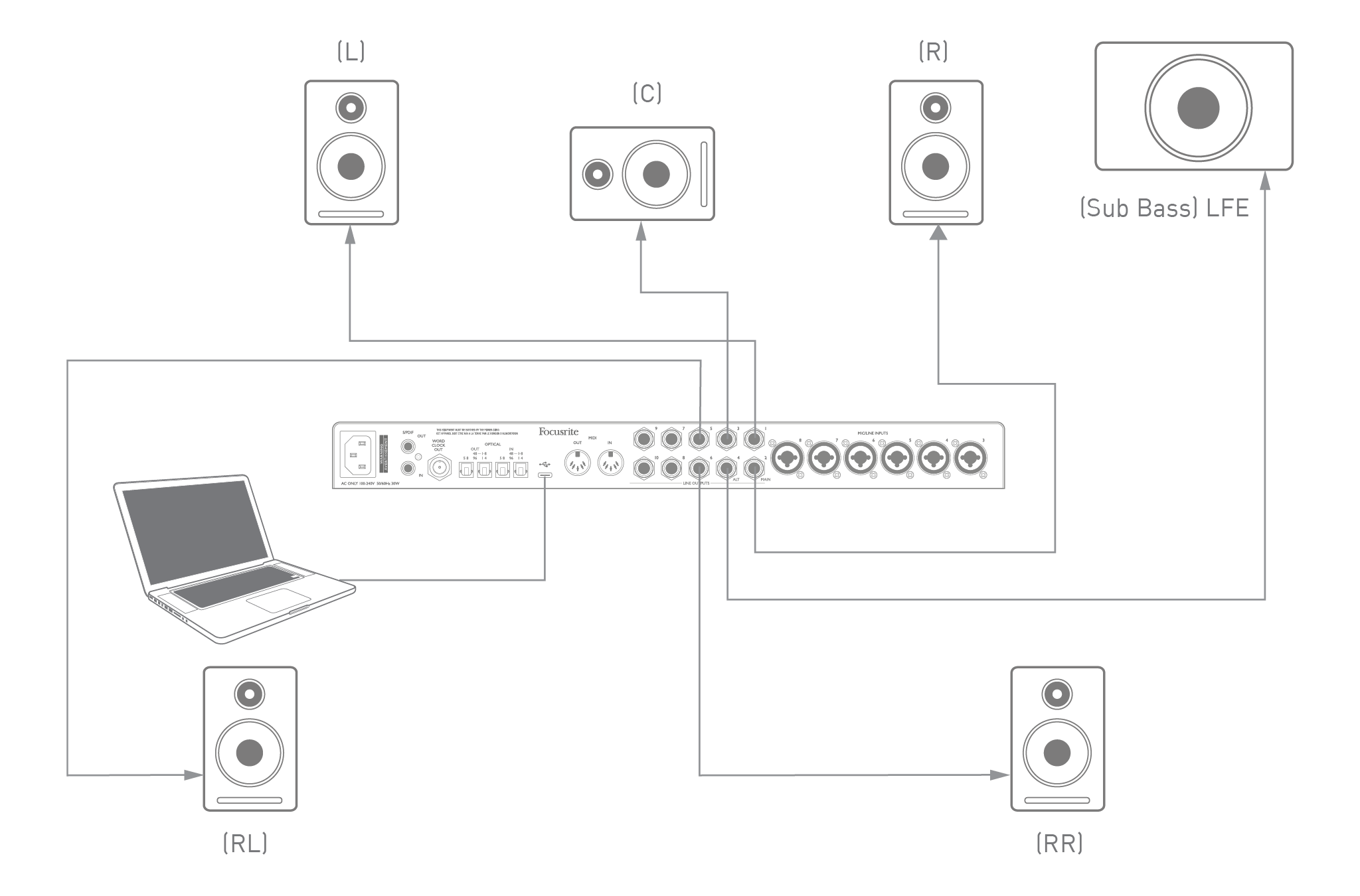

아래 예에서는 6개의 라우드 스피커를 연결하는 방법을 보여줍니다. Scarlett 18i20 3rd Gen 5.1 서라운드 모니터링 구성.


Windows 사용자:

Windows에서 서라운드 사운드는 다중 채널 ASIO를 지원하는 소프트웨어와 비 ASIO 애플리케이션(드라이버 사용)에서 모두 사용할 수 있습니다. 대부분의 경우 이는 DAW가 되며 일반적으로 서라운드에서 믹싱할 수 있는 DAW를 사용하면 DAW에서 스피커 매핑을 설정할 수 있습니다. 오디오 출력 환경 설정 또는 I/O 설정 페이지.

사용하려는 스피커 구성에 맞춰 서라운드 믹싱을 위한 출력을 설정하는 방법에 대한 지침은 DAW의 사용자 가이드(또는 도움말 파일)를 참조하세요.

ASIO가 아닌 애플리케이션에서 서라운드 사운드를 설정하려면:

  1. Windows 작업 표시줄에 있는 Focusrite Notifier 아이콘을 마우스 오른쪽 버튼으로 클릭하고 Windows 사운드 패널을 엽니다.

  2. 재생 탭에 나열된 Focusrite 장치를 클릭하여 강조 표시합니다.

  3. 구성 버튼을 클릭합니다.

  4. 다중채널 형식을 선택하세요. 선택하는 옵션은 Scarlett을 어떻게 사용하는지에 따라 달라집니다.

  5. 가다 Focusrite Control 2 그런 다음 [파일 > 사전 설정 > 직접 라우팅]을 클릭하여 1:1 라우팅을 설정합니다.

Mac 사용자:

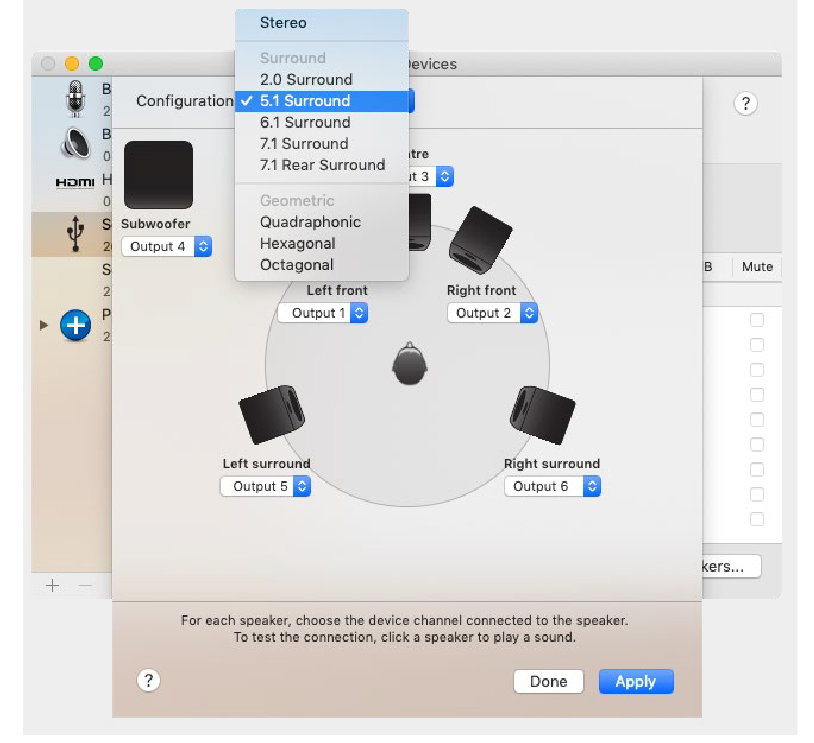

Mac에서는 멀티채널 오디오를 지원하는 모든 애플리케이션(DAW 및 일반 macOS 애플리케이션)에서 서라운드 사운드 구성을 수행할 수 있습니다. 이를 수행하려면 다음으로 이동하세요. 응용 프로그램 > 유틸리티 > 오디오 MIDI 설정 > Scarlett 18i20 3rd Gen > 스피커 구성 > 구성 > 원하는 구성 선택.

S3G 18i20 macOS Surround Settings

ADAT 연결 사용

8개의 아날로그 입력 외에도 Scarlett 18i20 3rd Gen 2개의 OPTICAL IN ADAT 입력 포트가 있습니다. 이는 최대 96kHz의 샘플 속도에서 8개의 추가 오디오 입력을 제공합니다. 176.4/192kHz의 샘플 속도에서는 광학 입력이 비활성화됩니다.

ADAT 출력이 장착된 별도의 8채널 마이크 프리앰프(예: Focusrite Scarlett OctoPre)를 사용하면 간단하고 뛰어난 확장 방법을 제공합니다. Scarlett 18i20 3rd Gen의 입력 기능.

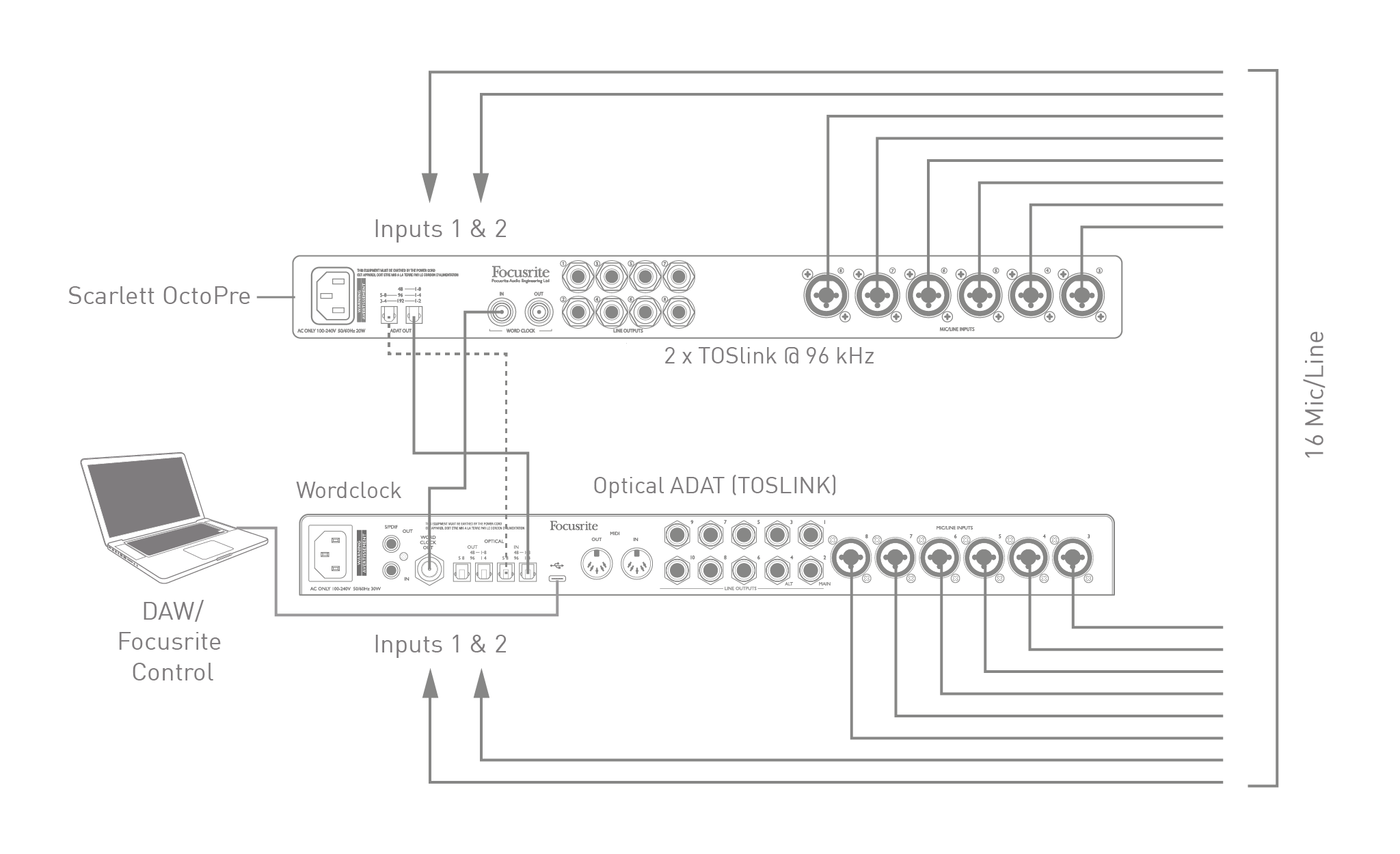

S3G 18i20 ADAT Connection Diagram

44.1/48kHz에서 Scarlett OctoPre의 ADAT OUT 1-8 포트는 다음에 연결됩니다. Scarlett 18i20 3rd Gen 단일 TOSLINK 광 케이블을 사용하여 포트 48 – 1-8의 OPTICAL IN을 사용합니다. ADAT를 통해 장치를 동기화하려면 Scarlett OctoPre의 클록 소스를 내부로 설정하고 Scarlett 18i20 3rd Gen (Focusrite Control을 통해) 아다트또는 안정적인 클록 동기화는 다음을 연결하여 달성할 수 있습니다. Scarlett 18i20 3rd Gen's WORD CLOCK OUT을 Scarlett OctoPre의 WORD CLOCK IN으로 설정하고 Scarlett OctoPre를 클록 소스로 Word Clock을 사용하도록 설정합니다. Scarlett 18i20 3rd GenFocusrite Control의 '클럭 소스' 내부.

두 개의 디지털 장치를 연결할 때는 항상 두 장치 모두 동일한 샘플 속도로 설정되어 있는지 확인하세요.

추가 ADAT 입력은 다음을 사용하여 라우팅할 수 있습니다. Focusrite Control 2 다른 입력과 완전히 동일한 방식으로 작동합니다. 추가 입력은 필요에 따라 모든 음악가의 헤드폰 믹스에 포함될 수 있습니다.

88.2/96kHz에서 작업할 때 Scarlett OctoPre의 ADAT OUT 5-8 포트와 18i20의 OPTICAL IN 5-8 – 96 포트 사이에 두 번째 TOSLINK 광 케이블을 추가합니다. 더 높은 샘플 속도에서 이 두 번째 링크는 채널 5-8을 전송하고 다른 링크(위에서 설명)는 채널 1~4를 전송합니다.

디지털-아날로그 변환기가 있는 경우 18i20의 OPTICAL OUT ADAT 포트를 반대로 사용할 수 있습니다. 예를 들어 DAW의 추가 출력을 아날로그 도메인으로 변환하여 외부 하드웨어 믹싱 콘솔을 사용하여 여러 DAW 트랙을 믹스다운할 수 있습니다.

샘플 속도가 44.1/48kHz일 때 오른쪽 OPTICAL OUT 포트는 채널 1~8을 전송하고, 샘플 속도가 88.2/96kHz일 때 오른쪽 포트는 채널 1~4를 전송하고 왼쪽 포트는 채널 5~8을 전송합니다.

사용하여 Scarlett 18i20 3rd Gen 독립형 믹서로서

그만큼 Scarlett 18i20 3rd Gen 하드웨어 내의 Focusrite Control에서 정의된 믹스 구성을 저장할 수 있는 기능이 있습니다. 이 기능을 사용하면 컴퓨터를 사용하여 이를 구성(예: 무대 위 키보드 믹서)하고 구성을 장치 자체에 업로드할 수 있습니다. 다음을 사용할 수 있습니다. Scarlett 18i20 3rd Gen 키보드 장비의 일부로 간단한 로컬 믹서로 여러 키보드의 전반적인 믹스를 제어할 수 있습니다.

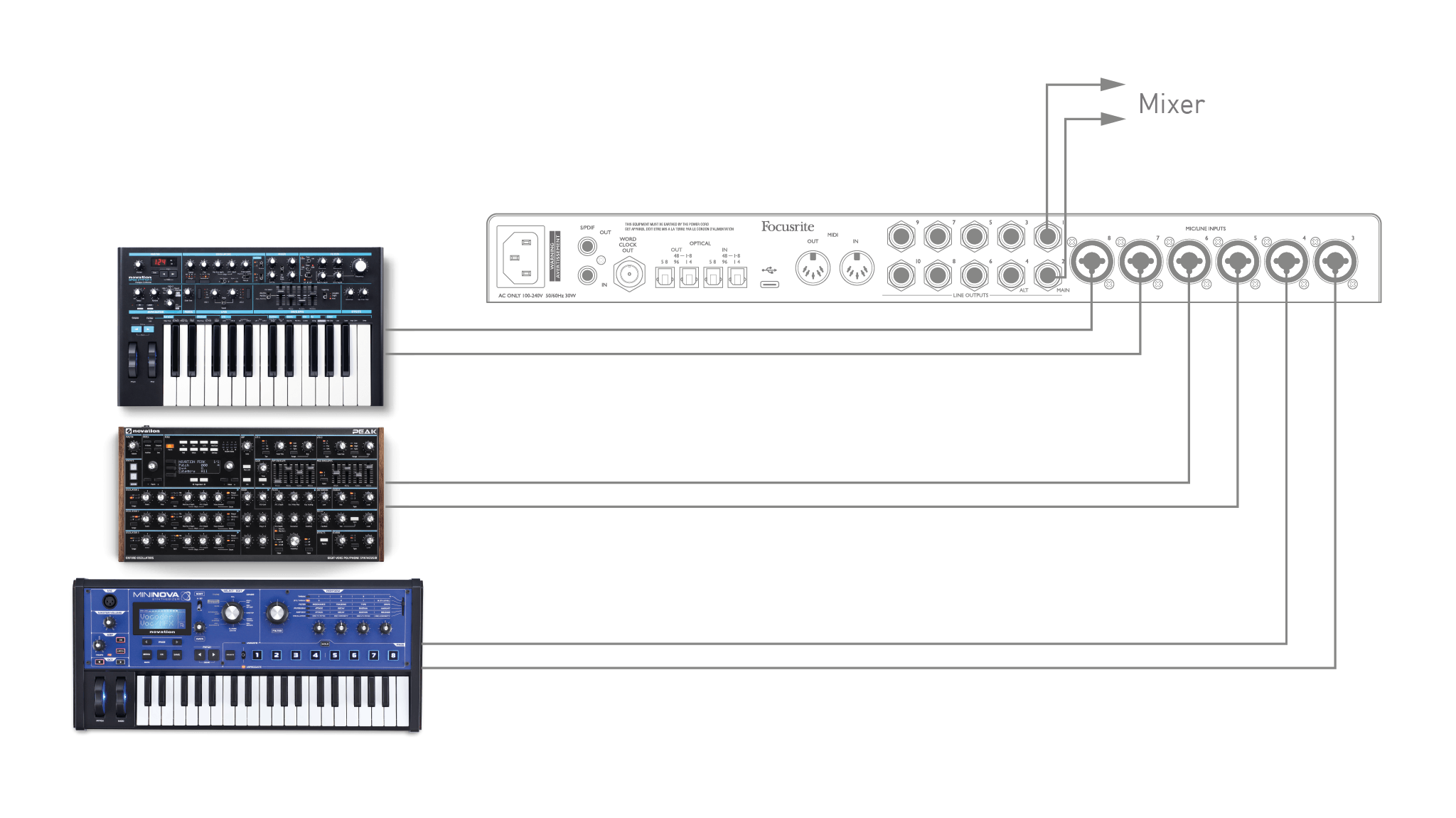

그림에서 보이는 예에서 3개의 스테레오 키보드가 후면 패널 입력에 연결되어 있습니다. Scarlett 18i20 3rd Gen; 출력 3과 4는 메인 PA 시스템으로 연결됩니다. 연주자는 전면 패널에서 개별 키보드의 게인을 조정할 수 있습니다. 또한 키보드 믹스의 전체 레벨을 조정할 수도 있습니다.

사용하여 Scarlett 18i20 3rd Gen 독립형 프리앰프로서

디지털 연결을 사용하여 Scarlett 18i20 3rd Gen 3세대에서는 2채널(S/PDIF) 또는 최대 8채널(ADAT)까지 독립형 프리앰프로 사용할 수 있습니다.

Scarlett의 모든 입력(마이크, 라인 또는 악기)에 입력 소스를 연결할 수 있으며 Focusrite Control을 사용하면 아날로그 입력을 S/PDIF 또는 ADAT 출력으로 직접 라우팅할 수 있습니다. 그런 다음 사용 중인 디지털 출력을 다른 인터페이스의 S/PDIF 또는 ADAT 입력에 연결하여 해당 인터페이스의 채널 수를 확장할 수 있습니다. 예를 들어 두 번째 Scarlett 18i20 3rd Gen'의 ADAT 입력 포트.
