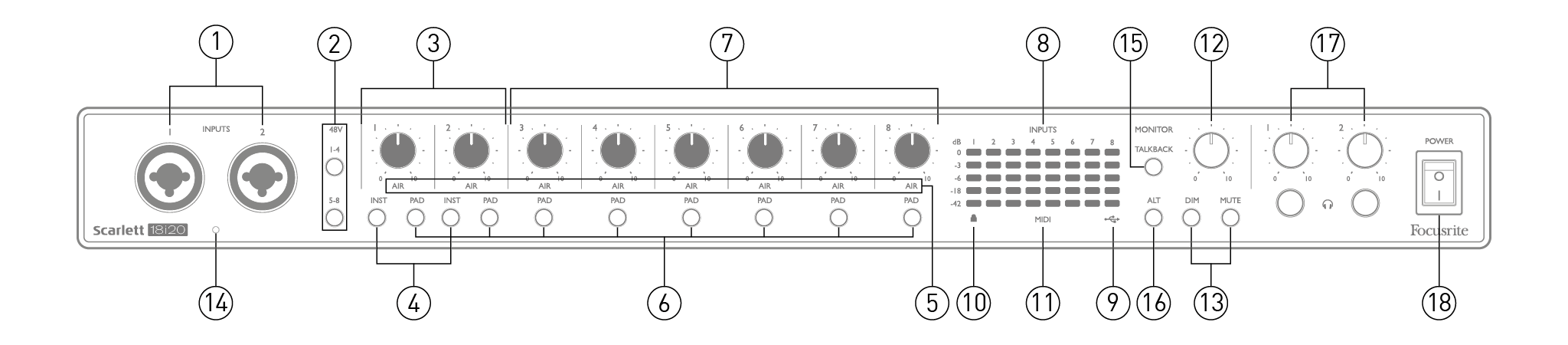

전면 패널에는 모든 입력 이득 및 모니터링 제어 장치는 물론 마이크, 라인, 악기 신호를 위한 두 개의 입력 커넥터도 포함되어 있습니다.
-
입력 1 및 2 - "콤보" 입력 소켓 - 여기에 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 연결합니다. 콤보 소켓은 XLR 및 ¼"(6.35mm) 잭을 모두 수용합니다. 마이크는 XLR 플러그를 사용하여 연결합니다. 악기와 라인 레벨 신호는 TS 또는 TRS 유형의 ¼"(6.35mm) 잭 플러그를 통해 연결합니다. 프리앰프 게인은 XLR 플러그가 삽입된 경우 마이크에 적합하고 잭 플러그가 삽입된 경우 더 높은 레벨 신호에 적합합니다. XLR 플러그를 통해 마이크 외의 다른 것(예: 사운드 모듈 또는 FX 유닛의 출력)을 연결하지 마십시오. 신호 레벨이 프리앰프에 과부하를 일으켜 왜곡이 발생합니다. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.
-
48V – 두 개의 스위치(1-4, 5-8)는 각각 마이크 입력 1-4 및 5-8의 콤보 커넥터의 XLR 접점에서 48V 팬텀 전원을 활성화합니다. (입력 3~8은 후면 패널에 있습니다.) 각 스위치에는 팬텀 전원이 선택되었음을 나타내는 빨간색 LED가 연관되어 있습니다.
-
이득 1 및 2 – 각각 입력 1과 2의 신호에 대한 입력 이득을 조정합니다.
-
INST – 입력 1과 2의 잭 접점에 대한 입력 구성을 변경하는 두 개의 스위치입니다. INST를 선택하면 게인 범위와 입력 임피던스가 변경되고(LINE에 비해) 입력이 언밸런스됩니다. 이는 악기의 직접 연결(2극(TS) 잭 플러그를 통해)에 최적화됩니다. INST가 꺼지면 입력이 라인 레벨 신호 연결에 적합합니다. 라인 레벨 신호는 3극(TRS) 잭을 통해 밸런스 형태로 연결하거나 2극(TS) 잭을 통해 언밸런스 형태로 연결할 수 있습니다. 악기 모드를 선택하면 'INST'가 빨간색으로 켜집니다. INST는 Focusrite Control에서도 선택할 수 있습니다.
-
AIR – 각 채널에 대한 AIR 모드 선택을 나타내는 8개의 노란색 LED. Focusrite Control에서 선택한 AIR 모드는 입력 단계의 주파수 응답을 수정하여 고전적인 변압기 기반 Focusrite ISA 마이크 프리앰프를 모델링합니다.
-
PAD – 각 채널에 대한 PAD 기능을 선택하는 8개의 스위치. PAD는 DAW로 가는 신호 레벨을 10dB 감소시킵니다. 입력 소스의 레벨이 특히 높을 때 사용합니다. 'PAD'는 활성화되면 빨간색으로 켜집니다. PAD는 Focusrite Control에서도 선택할 수 있습니다.
-
게인 3~8 – 입력 3~8의 신호에 대한 입력 게인을 각각 조정합니다. (이러한 입력에 대한 커넥터는 후면 패널에 있습니다.)
-
입력 미터 - 8개의 아날로그 입력 신호의 신호 레벨을 나타내는 8개의 5세그먼트 LED 막대 그래프 미터. 미터는 입력 게인 단계 이후의 신호 레벨을 표시하므로 표시는 게인 컨트롤의 영향을 받습니다. LED는 -42(녹색, "신호 존재")에서 켜집니다.
-18(녹색), -6(녹색), -3(노란색) 및 0 dB(빨간색). 0 dBFS 수준은 디지털 클리핑을 초래하므로 항상 피해야 합니다.
-
USB 활성 LED – Scarlett이 연결되고 컴퓨터에 인식되면 녹색 LED가 켜집니다.
-
잠금 - 시계 동기화를 확인하는 녹색 LED Scarlett 18i20 3rd Gen내부 시계나 외부 디지털 입력으로.
-
MIDI LED – 녹색 LED, MIDI IN 포트에서 MIDI 데이터가 수신되면 켜집니다.
-
모니터 – 메인 모니터 출력 레벨 제어: 이는 일반적으로 후면 패널의 메인 모니터 출력 레벨을 제어하지만, Focusrite Control에서 구성하여 장치의 10개 아날로그 출력 중 하나의 레벨을 조정할 수 있습니다.
-
DIM 및 MUTE – 18i20의 모니터 출력을 제어하는 두 개의 스위치입니다. DIM은 출력 레벨을 18dB 낮추고 MUTE는 출력을 끕니다. 기본적으로 이 스위치는 MAIN 모니터 출력 1과 2에 영향을 미치지만 Focusrite Control에서 아날로그 출력을 제어하도록 구성할 수 있습니다. 각 스위치에는 해당 기능이 선택되었음을 나타내는 연관된 LED(DIM: 노란색, MUTE: 빨간색)가 있습니다. DIM 및 MUTE는 Focusrite Control에서도 선택할 수 있습니다.
-
토크백 마이크
-
TALKBACK – 이 버튼을 길게 눌러 토크백을 활성화합니다. 활성화되면 'TALKBACK'이 녹색으로 켜지고 토크백 마이크[14]가 18i20의 다양한 출력으로 라우팅될 수 있습니다. 기본적으로 토크백은 두 개의 헤드폰 출력[17]으로 라우팅되지만 라우팅은 Focusrite Control에서 구성하여 모든 출력 조합을 공급할 수 있습니다. 이 버튼은 '순간적'입니다. 토크백은 누르고 있는 동안만 활성화됩니다. 토크백은 Focusrite Control에서 순간적 또는 래칭적으로 활성화될 수도 있습니다.
-
ALT – Focusrite Control에서 ALT 기능이 활성화된 경우, 이 버튼을 누르면 메인 모니터 믹스가 MAIN LINE OUTPUTS 1과 2에서 ALT LINE OUTPUTS 3과 4로 전환됩니다. 보조 모니터 스피커 한 쌍을 ALT 출력에 연결하고 ALT를 선택하여 메인 모니터와 보조 쌍 사이를 전환합니다. 'ALT'가 선택되면 녹색으로 켜집니다. 이 기능은 Focusrite Control에서도 선택할 수 있습니다. (ALT가 활성화된 경우 사용하지 않는 라인 출력은 음소거됩니다. 예를 들어, 라인 출력 3과 4를 다른 용도로 사용하려면 먼저 Focusrite Control에서 음소거를 해제합니다.)
-
헤드폰 볼륨 1 및 2 – 컨트롤 아래의 두 개의 ¼” (6.25mm) TRS 잭 소켓에 헤드폰 한 쌍 또는 두 쌍을 연결합니다. 헤드폰 출력은 항상 Focusrite Control의 아날로그 출력 7/8 및 9/10(스테레오 쌍)으로 현재 라우팅된 신호를 전달합니다.
-
POWER – AC 전원 스위치.
-

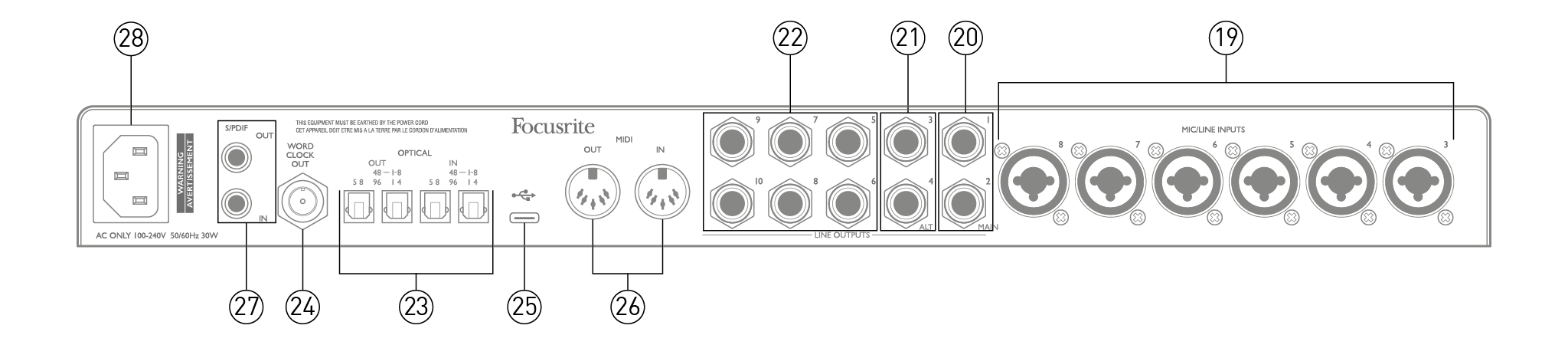

마이크/라인 입력 3~8 – 콤보 유형 입력 소켓 - XLR 또는 ¼” (6.35mm) 잭을 통해 추가 마이크 또는 라인 레벨 신호를 연결합니다. 라인 레벨 신호에는 ¼” TRS(밸런스) 또는 TS(언밸런스) 잭 플러그를 사용할 수 있습니다.
-
LINE OUTPUTS 1 및 2(MAIN) – ¼인치(6.35mm) 잭 소켓에 2개의 밸런스 아날로그 라인 출력이 있습니다. 밸런스 연결에는 TRS 잭을 사용하고 언밸런스 연결에는 TS 잭을 사용합니다. 접지 및 험 문제를 최소화하기 위해 가능한 한 밸런스 연결을 사용하는 것이 좋습니다. 이는 일반적으로 모니터링 시스템의 메인 L 및 R 스피커를 구동하는 데 사용됩니다. 그러나 출력의 신호는 Focusrite Control에서 정의할 수 있습니다.
-
LINE OUTPUTS 3 및 4(ALT) – 여기에 보조 모니터 스피커 쌍을 연결하여 18i20의 ALT 기능을 사용합니다. 출력은 Line Outputs 1 및 2와 전기적으로 동일합니다. 출력의 신호는 Focusrite Control에서 정의할 수 있습니다.
-
LINE OUTPUTS 5~10 – Line Outputs 1~4와 동일한 전기적 특성을 가진 6개의 추가 라인 출력. 이러한 출력에서 사용 가능한 신호는 Focusrite Control에서 정의되며 다중 채널 모니터링 시스템에서 추가 스피커를 구동하거나 아웃보드 FX 프로세서를 구동하는 데 사용할 수 있습니다.
-
OPTICAL IN 및 OUT – 44.1/48kHz 또는 88.2/96kHz 샘플 속도에서 ADAT 형식의 8채널 디지털 오디오를 처리하기 위한 4개의 TOSLINK 커넥터. 44.1/48kHz 샘플 속도에서는 각 쌍의 오른쪽 포트만 사용되고, 88.2/96kHz 샘플 속도에서는 두 포트가 모두 사용되며, 오른쪽 포트는 ADAT 채널 1-4를 전송하고 왼쪽 포트는 ADAT 채널 5-8을 전송합니다. (샘플 속도가 176.4/192kHz일 때는 광 입력 및 출력이 비활성화됩니다.) 각 쌍의 왼쪽 포트(IN 및 OUT)는 광 S/PDIF I/O가 장착된 외부 소스에서 2채널 S/PDIF 신호를 수신하고 전송하도록 구성할 수 있습니다. 이 옵션은 Focusrite Control에서 선택합니다. 자세한 내용은 부록 섹션의 채널 목록 표를 참조하십시오.
-
WORD CLOCK OUT – BNC 커넥터로 전송 Scarlett 18i20 3rd Gen'의 워드 클럭; 이것은 녹음 시스템의 일부를 형성하는 다른 디지털 오디오 장비를 동기화하는 데 사용될 수 있습니다. 샘플 클럭 동기화의 소스는 Scarlett 18i20 3rd Gen Focusrite Control에서 선택되었습니다.
-
-
MIDI IN 및 MIDI OUT – 외부 MIDI 장비 연결을 위한 표준 5핀 DIN 소켓. Scarlett 18i20 3rd Gen MIDI 인터페이스 역할을 하며, 컴퓨터에서 나오는 MIDI 데이터를 추가 MIDI 장치로 분배할 수 있습니다.
-
S/PDIF IN 및 OUT – 2채널 디지털 오디오 신호를 S/PDIF IN 또는 S/PDIF OUT으로 전송하는 2개의 포노(RCA) 소켓 Scarlett 18i20 3rd Gen, S/PDIF 형식으로 제공됩니다. S/PDIF 입력 및 출력은 176.4/192kHz 샘플 속도에서 사용할 수 없습니다. 자세한 내용은 부록 섹션의 채널 목록 표를 참조하십시오.
-
AC 메인 - 표준 IEC 소켓.
그만큼 Scarlett 18i20 3rd Gen 제공된 AC 전원 케이블을 사용하여 AC 메인에 연결해야 합니다. IEC 커넥터를 후면 패널 IEC 소켓에 꽂습니다. Scarlett 18i20 3rd Gen 컴퓨터와 함께 사용하는 경우(즉, "독립형" 믹서가 아닌 경우) USB 연결이 이루어질 때까지 장비를 켜지 않는 것이 좋습니다.
연결하려면 Scarlett 18i20 3rd Gen AC 메인에 연결하려면 제공된 AC 전원 케이블을 사용하십시오. IEC 커넥터를 후면 패널의 IEC 소켓에 삽입하십시오. Scarlett 18i20 3rd Gen 컴퓨터로 믹서를 사용하는 경우(독립형 믹서로 사용하는 경우 제외) USB 케이블을 연결한 후에만 장치를 켜세요.
USB 포트 유형: 그 Scarlett 18i20 3rd Gen 단일 Type C USB 2.0 포트(후면 패널)가 있습니다. 소프트웨어 설치가 완료되면 Scarlett 18i20 3rd Gen 컴퓨터에 Type A USB 포트가 있는 경우, 장치와 함께 제공된 Type A-Type C USB 케이블을 사용하십시오. 컴퓨터에 Type C USB 포트가 있는 경우, 컴퓨터 공급업체에서 Type C-Type C 케이블을 구입하십시오.
USB 표준: 참고 사항 Scarlett 18i20 3rd Gen USB 2.0 장치이며, USB 연결에는 컴퓨터의 USB 2.0 호환 포트가 필요합니다. USB 1.0/1.1 포트에서는 작동하지 않습니다. 그러나 USB 3.0 포트는 USB 2.0 장치를 지원합니다.
USB 케이블이 연결되면 Scarlett 18i20 3rd Gen 후면 패널의 전원 스위치를 켜세요.
그만큼 Scarlett 18i20 3rd Gen ASIO 또는 WDM을 지원하는 모든 Windows 기반 DAW 또는 Core Audio를 사용하는 모든 Mac 기반 DAW와 호환됩니다. 시작하기 절차를 따른 후 사용을 시작할 수 있습니다. Scarlett 18i20 3rd Gen 원하는 DAW로.
참고 사항 - DAW가 자동으로 선택하지 않을 수 있습니다. Scarlett 18i20 3rd Gen 기본 I/O 장치로. 수동으로 선택해야 합니다. 포커스라이트 USB ASIO DAW의 드라이버로서 오디오 설정* 페이지. ASIO/Core Audio 드라이버를 선택할 위치가 확실하지 않으면 DAW 설명서(또는 도움말 파일)를 참조하십시오. 아래 예는 Ableton Live Lite에서 올바른 구성을 보여줍니다. 선호사항 패널(Windows 버전 표시).
*일반적인 이름입니다. 용어는 DAW마다 다를 수 있습니다.
일단 Scarlett 18i20 3rd Gen DAW에서 기본 오디오 장치*로 설정된 경우 모든 입력 및 출력이 DAW의 오디오 I/O 기본 설정에 나타납니다. DAW에 따라 사용하기 전에 특정 입력 또는 출력을 활성화해야 할 수 있습니다.
아래의 두 가지 예는 Ableton Live의 입력 및 출력 구성 페이지에서 활성화된 두 개의 입력과 두 개의 출력을 보여줍니다.
|
|
|
*일반적인 이름입니다. 용어는 DAW마다 다를 수 있습니다.
그만큼 Scarlett 18i20 3rd Gen 여러 가지 다른 녹음 및 모니터링 애플리케이션에 대한 탁월한 선택입니다. 몇 가지 일반적인 구성은 아래에 나와 있습니다.

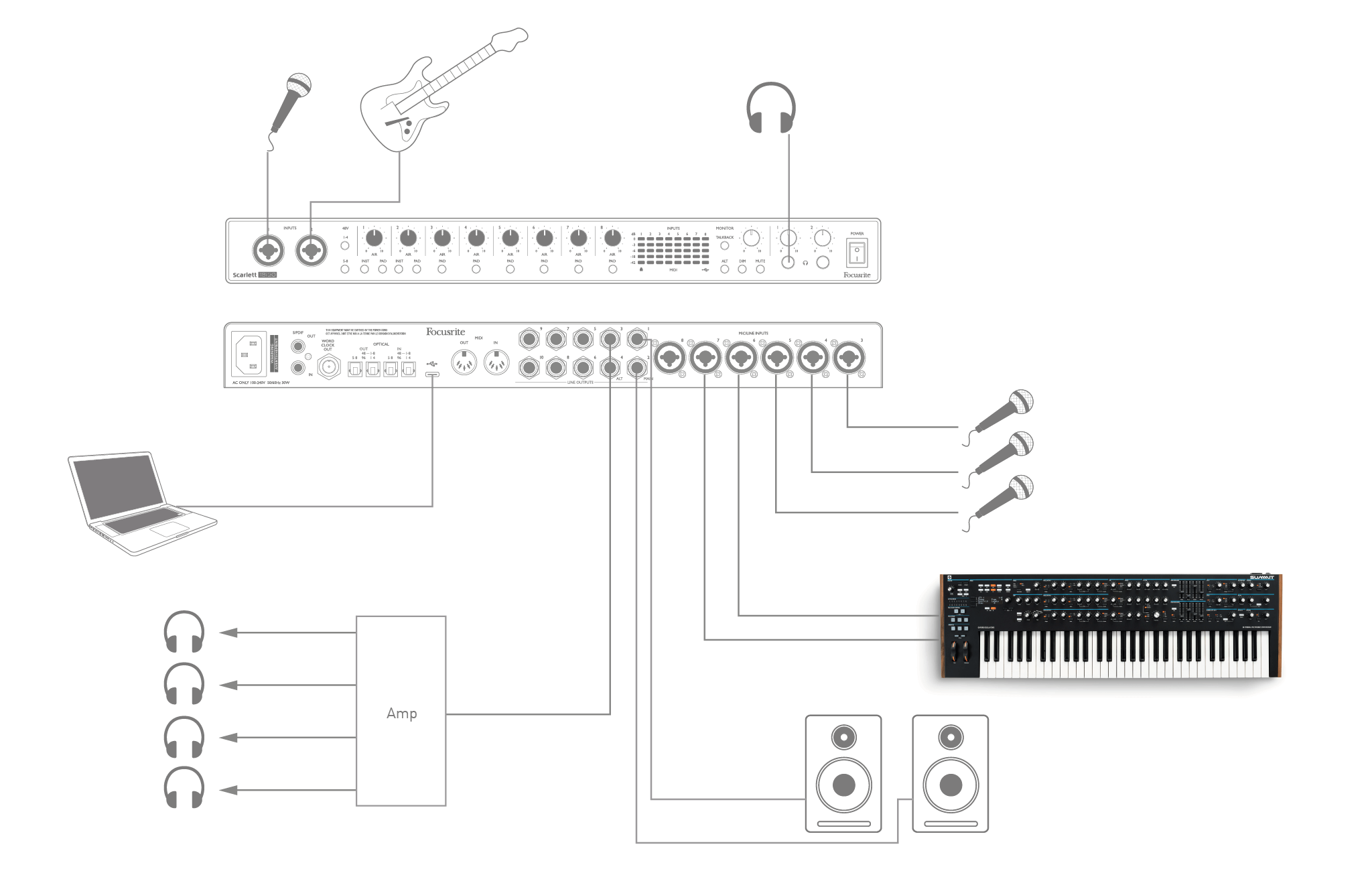

이 설정은 Mac이나 PC에서 DAW 소프트웨어를 사용하여 음악가 그룹을 녹음하는 일반적인 구성을 보여줍니다.
마이크, 기타, 키보드 등의 소스 선택이 연결된 것으로 표시됩니다. Scarlett 18i20 3rd Gen'의 입력. 입력 1과 2만 악기를 직접 받아들이도록 구성할 수 있으므로 기타를 입력 2에 연결하기로 했습니다. 이 입력에 INST가 선택되었는지 확인하세요.
DAW 소프트웨어를 실행하는 PC 또는 Mac에 대한 연결은 제공된 USB 케이블을 통해 이루어집니다. 이를 통해 DAW와 Scarlett 18i20 3rd GenDAW에서 오디오 설정이 구성되면 각 입력 소스는 녹음을 위해 자체 DAW 트랙으로 라우팅됩니다.
디지털 오디오 시스템과 관련하여 "지연"이라는 용어를 자주 듣게 될 것입니다. 위에서 설명한 간단한 DAW 녹음 애플리케이션의 경우 지연은 입력 신호가 컴퓨터와 오디오 소프트웨어를 통과하고 오디오 인터페이스를 통해 다시 나가는 데 걸리는 시간입니다. 대부분의 간단한 녹음 상황에서는 문제가 되지 않지만 어떤 상황에서는 지연이 입력 신호를 모니터링하면서 녹음하려는 연주자에게 문제가 될 수 있습니다. 이는 많은 DAW 트랙, 소프트웨어 악기 및 FX 플러그인을 사용하여 특히 큰 프로젝트에서 오버더빙을 녹음할 때 필요할 수 있는 DAW의 녹음 버퍼 크기를 늘려야 하는 경우일 수 있습니다. 버퍼 설정이 너무 낮으면 일반적으로 오디오가 끊기거나(클릭 및 팝) DAW 내에서 CPU 부하가 특히 높을 수 있습니다(대부분 DAW에는 CPU 모니터링 기능이 있음). 대부분의 DAW에서는 버퍼 크기를 오디오 환경 설정* 제어 페이지.

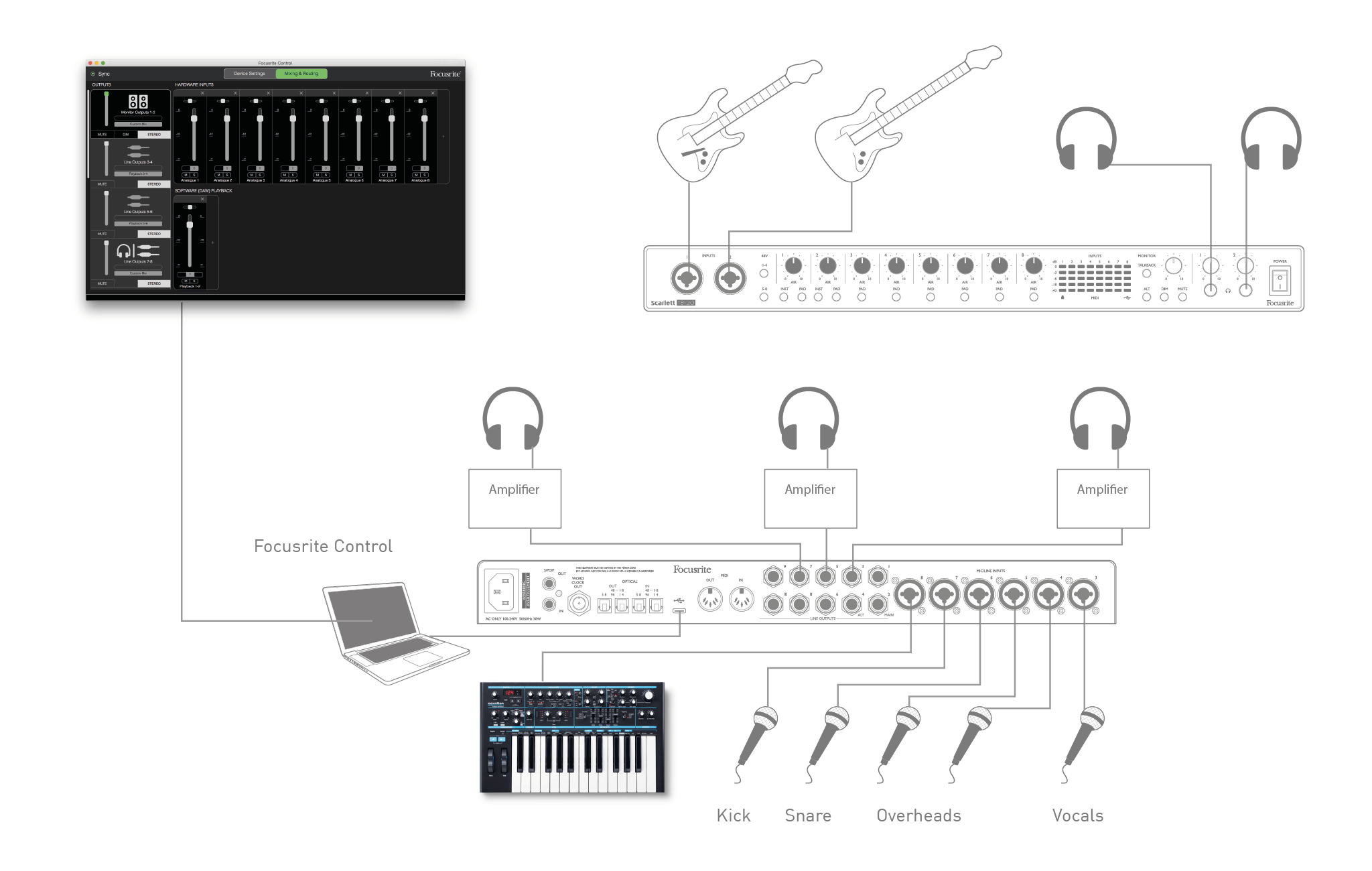

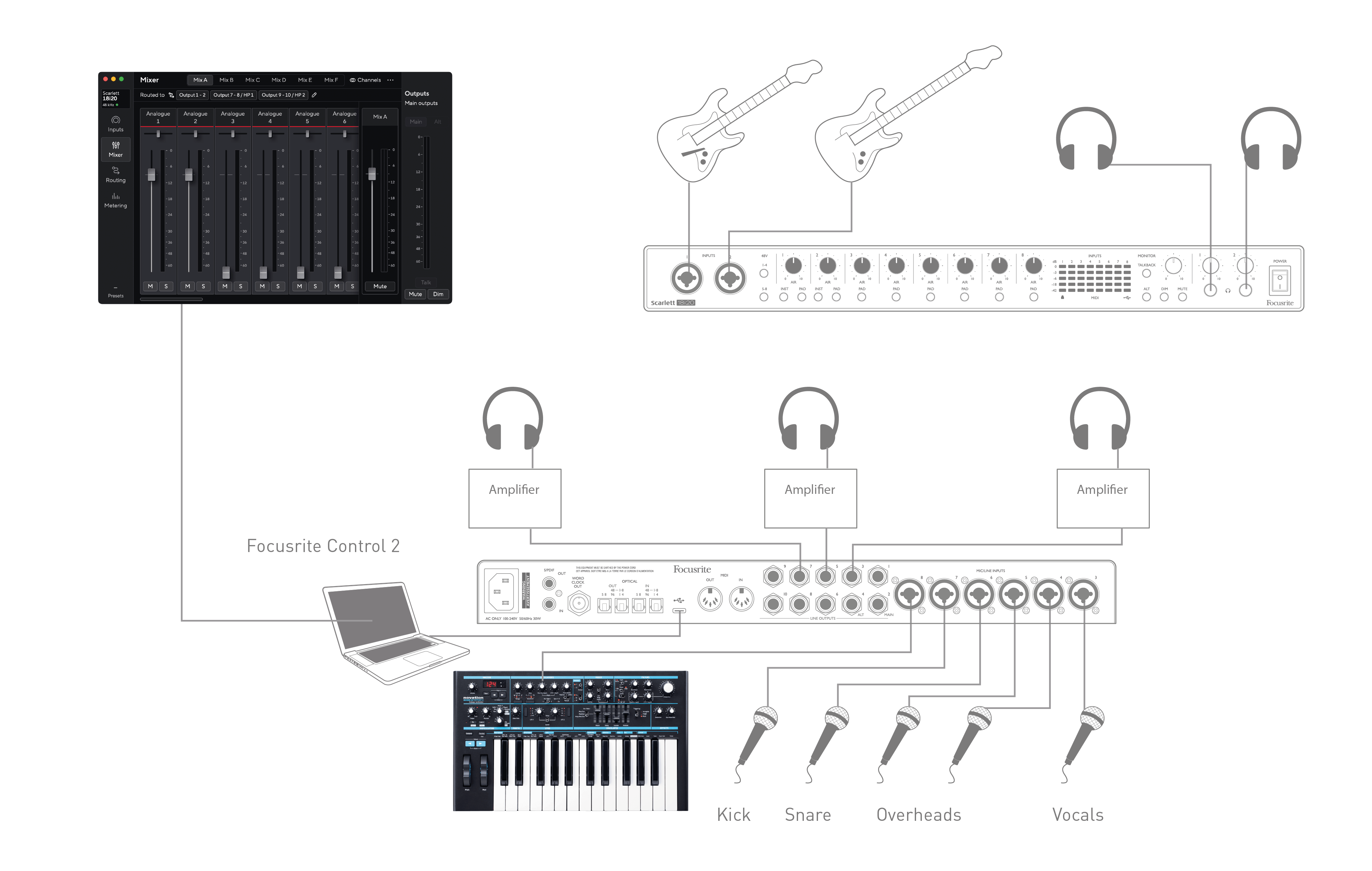

그만큼 Scarlett 18i20 3rd Gen, Focusrite Control을 사용하면 "제로 지연 모니터링"이 가능하여 이 문제를 해결할 수 있습니다. 입력 신호를 직접 라우팅할 수 있습니다. Scarlett 18i20 3rd Gen'의 헤드폰 출력. 이를 통해 음악가는 컴퓨터 재생과 함께 초저 지연 시간(즉, 효과적으로 "실시간"으로)으로 자신의 소리를 들을 수 있습니다. 이 설정은 컴퓨터로의 입력 신호에 어떤 영향도 미치지 않습니다. 그러나 소프트웨어 플러그인으로 라이브 악기에 추가되는 효과는 헤드폰에서 들리지 않지만 FX는 여전히 녹음에 존재합니다.
이 예에서 각 밴드 멤버는 각자의 "자체" 모니터 믹스를 받고 있습니다. Scarlett 18i20 3rd Gen 출력. Focusrite Control을 사용하면 최대 8개의 별도 믹스를 정의할 수 있으며, 이러한 믹스에는 이전에 녹음된 DAW 트랙과 현재 입력 신호가 포함될 수 있습니다.
Direct Monitoring을 사용할 때는 DAW 소프트웨어가 어떤 입력(현재 녹음 중인 것)도 어떤 출력으로든 라우팅하도록 설정되지 않았는지 확인하십시오. 그렇게 설정되어 있다면, 음악가들은 자신의 소리를 "두 번" 듣게 되고, 한 신호는 에코로 들리게 지연됩니다.
후면 패널의 1/4” 잭 MAIN 출력(라인 출력 1 및 2)은 일반적으로 기본 모니터링 스피커를 구동하는 데 사용됩니다. 액티브 모니터는 볼륨 컨트롤이 있는 내부 앰프를 통합하며 직접 연결할 수 있습니다. 패시브 라우드 스피커는 별도의 스테레오 앰프가 필요합니다. 후면 패널 출력은 앰프의 입력에 연결해야 합니다.

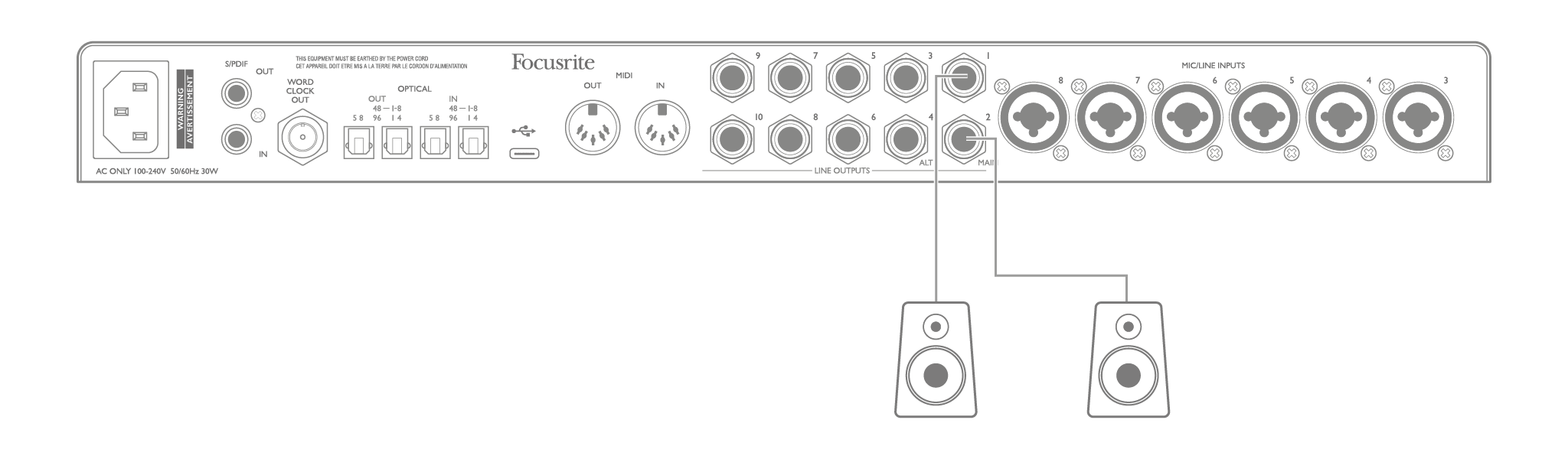

액티브 스피커 연결:

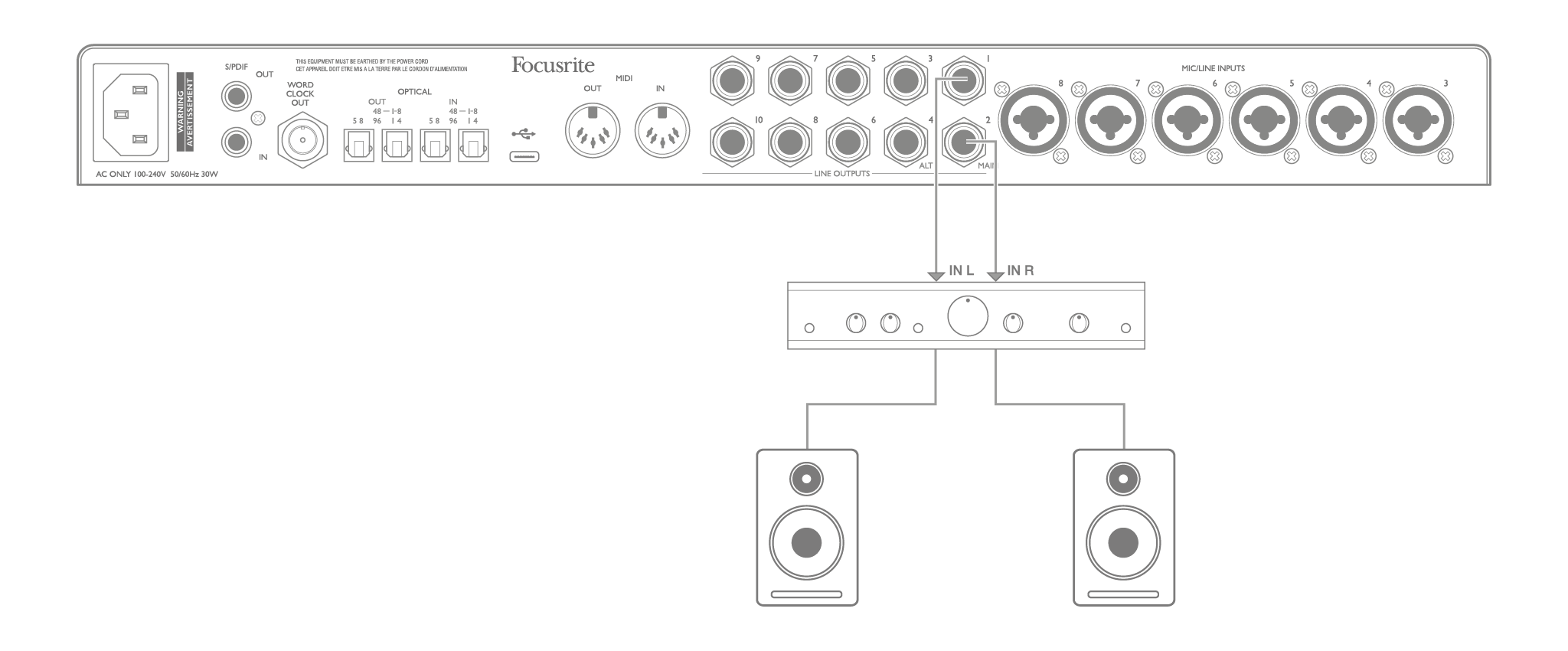

수동 스피커를 스테레오 앰프에 연결:
모든 라인 출력 커넥터는 3극(TRS) ¼” (6.35mm) 잭 소켓이며 전자적으로 밸런스드입니다. 일반적인 소비자용(하이파이) 앰프와 소형 전원 모니터는 아마도 포노(RCA) 소켓이나 컴퓨터에 직접 연결하기 위한 3.5mm 3극 잭 플러그를 통해 언밸런스드 입력을 가질 것입니다. 어느 쪽이든 한쪽 끝에 잭 플러그가 있는 케이블을 사용하십시오.
전문가용 액티브 모니터와 전문가용 파워 앰프는 일반적으로 밸런스드 입력을 갖습니다.
믹싱할 때 여러 쌍의 추가 스피커(중간 필드, 근거리 필드 등)를 사용하여 믹스가 다른 유형의 스피커에 얼마나 잘 변환되는지 확인할 수 있습니다. 추가 스피커 쌍을 다른 쌍의 라인 출력(예: 근거리 필드를 라인 출력 3 및 4에, 중간 필드를 라인 출력 5 및 6에)에 연결하고 Focusrite Control에서 서로 전환할 수 있습니다. Scarlett 18i20 3rd Gen두 번째 모니터를 간편하게 사용할 수 있도록 ALT 기능(아래 참조)이 포함되었습니다.
경고
라우드스피커가 마이크와 동시에 활성화되면 오디오 피드백 루프가 생성될 위험이 있습니다! 녹음하는 동안에는 항상 모니터링 라우드스피커를 끄거나 낮추고, 오버더빙할 때는 헤드폰을 사용하는 것이 좋습니다.

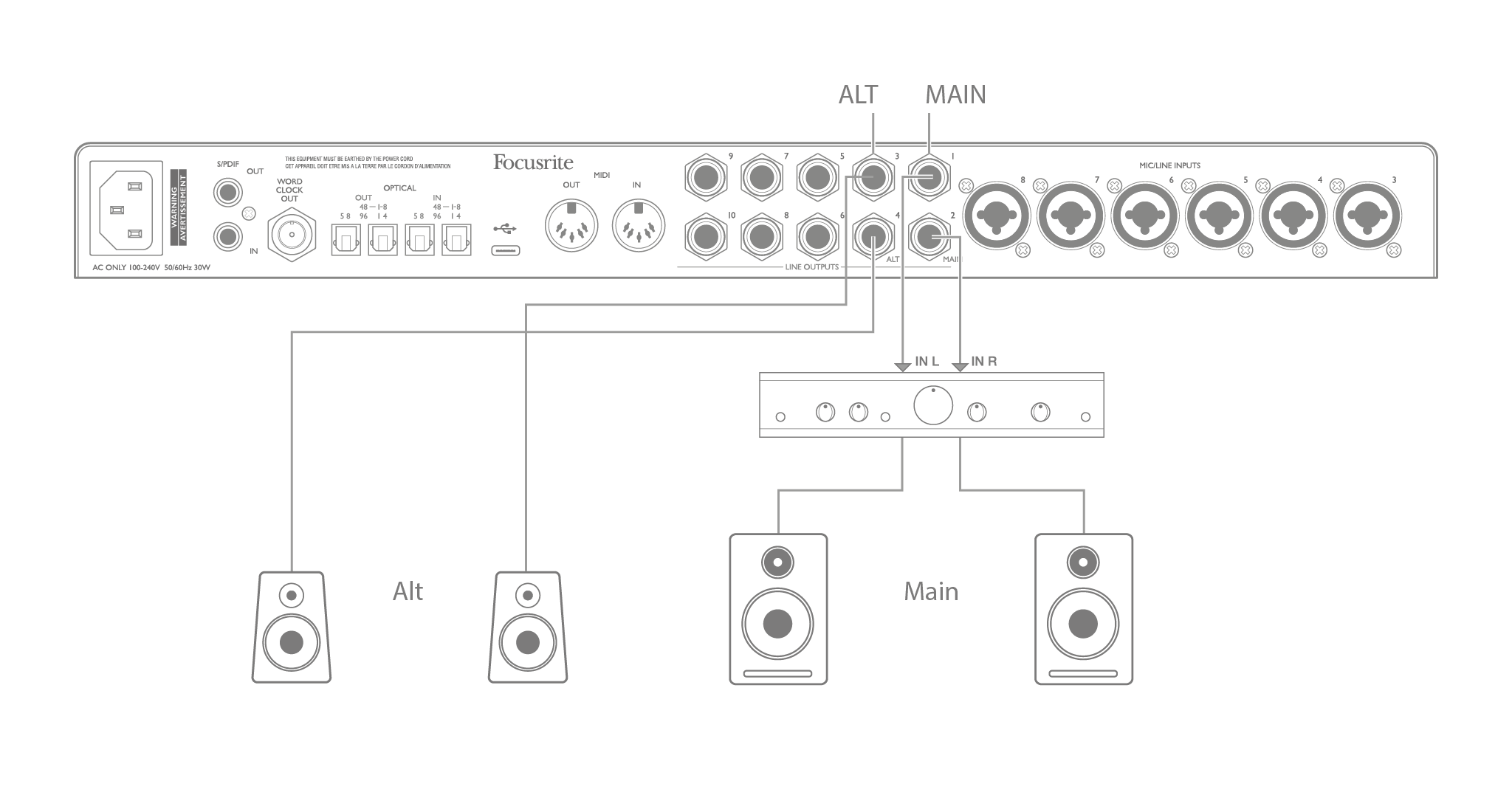

그만큼 Scarlett 18i20 3rd GenALT 기능을 사용하면 두 번째 모니터 쌍을 쉽게 추가할 수 있습니다. 두 번째 쌍을 LINE OUTPUTS 3 및 4에 연결합니다. 활성화한 후 스피커 스위칭 Focusrite Control에서 메인 모니터와 보조 모니터 사이를 전환하려면 다음을 클릭하세요. 전면 패널 또는 화면상에서 기본 그리고 대체 버튼. ALT가 활성화되면 메인 믹스 출력이 1과 2 대신 LINE OUTPUTS 3과 4로 공급되고 녹색 ALT LED가 켜지면서 이를 확인합니다.
아래 예에서는 별도의 파워 앰프가 있는 패시브 스피커를 메인 모니터로 사용하고, 액티브 스피커를 보조 모니터로 사용했지만, 물론 여러분이 선호하는 다른 유형의 모니터를 어느 쪽이든 사용할 수 있습니다.
왜냐하면 Scarlett 18i20 3rd Gen 10개의 라인 출력을 갖추고 있어 다중채널 사운드 형식(예: LCRS, 5.1 서라운드 또는 7.1 서라운드)으로 작업할 때 이상적입니다.
각 채널을 올바른 출력으로 라우팅하려면 DAW 출력을 Focusrite Control의 라인 출력으로 라우팅해야 합니다(예: DAW 출력 1 > 라인 출력 1, DAW 출력 2 > 라인 출력 2 등).

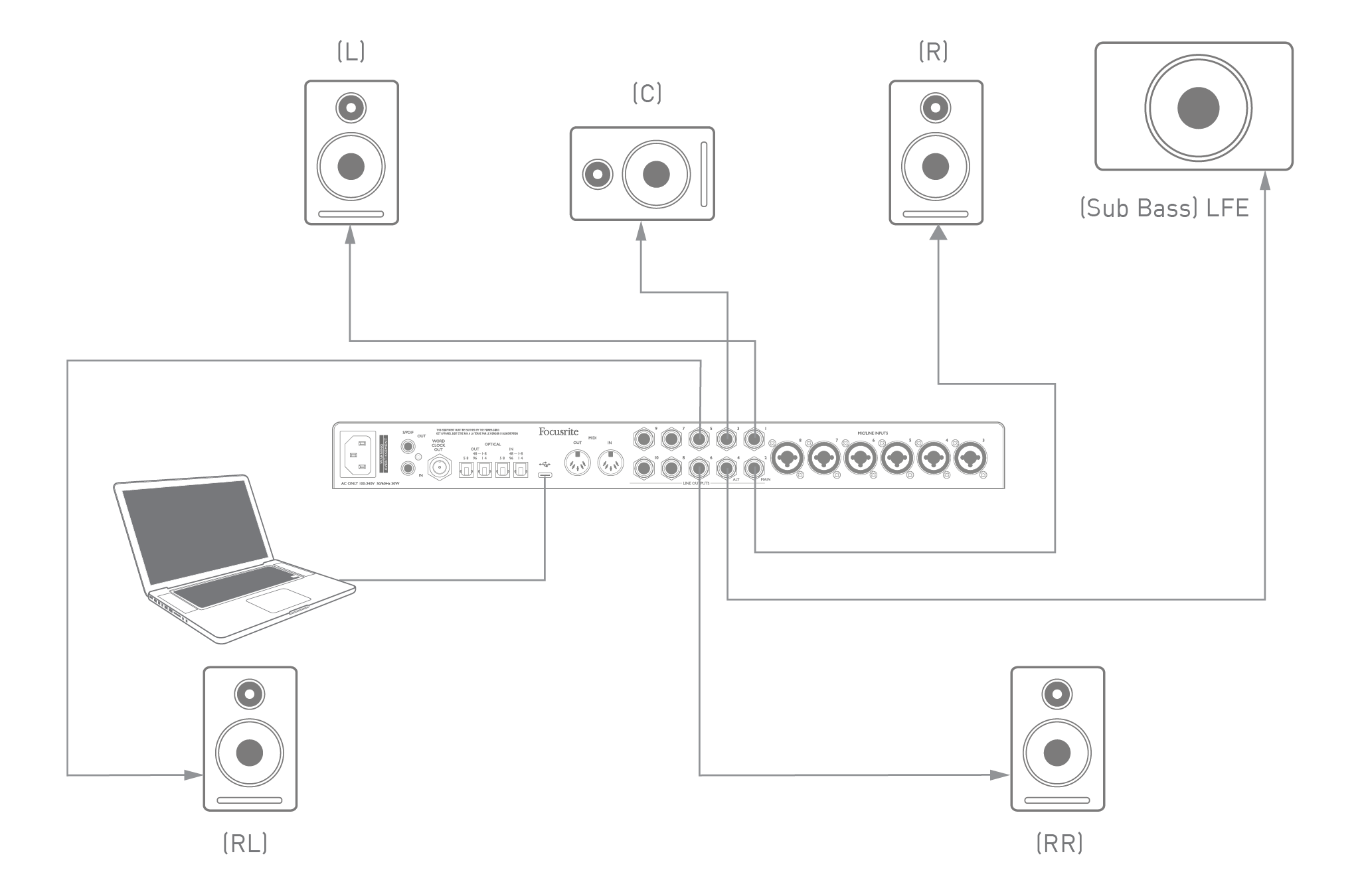

아래 예에서는 6개의 라우드 스피커를 연결하는 방법을 보여줍니다. Scarlett 18i20 3rd Gen 5.1 서라운드 모니터링 구성.
Windows 사용자:
Windows에서 서라운드 사운드는 다중 채널 ASIO를 지원하는 소프트웨어와 비 ASIO 애플리케이션(드라이버 사용)에서 모두 사용할 수 있습니다. 대부분의 경우 이는 DAW가 되며 일반적으로 서라운드에서 믹싱할 수 있는 DAW를 사용하면 DAW에서 스피커 매핑을 설정할 수 있습니다. 오디오 출력 환경 설정 또는 I/O 설정 페이지.
사용하려는 스피커 구성에 맞춰 서라운드 믹싱을 위한 출력을 설정하는 방법에 대한 지침은 DAW의 사용자 가이드(또는 도움말 파일)를 참조하세요.
ASIO가 아닌 애플리케이션에서 서라운드 사운드를 설정하려면:
-
Windows 작업 표시줄에서 Focusrite Notifier 아이콘을 마우스 오른쪽 버튼으로 클릭하고 Windows 사운드 패널을 엽니다.
-
재생 탭에 나열된 Focusrite 장치를 클릭하여 강조 표시합니다.
-
구성 버튼을 클릭합니다.
-
다중채널 형식을 선택하세요. 선택하는 옵션은 Scarlett을 어떻게 사용하는지에 따라 달라집니다.
-
Focusrite Control로 가서 파일 > 사전 설정 > 직접 라우팅을 클릭하여 일대일 라우팅을 설정합니다.
Mac 사용자:

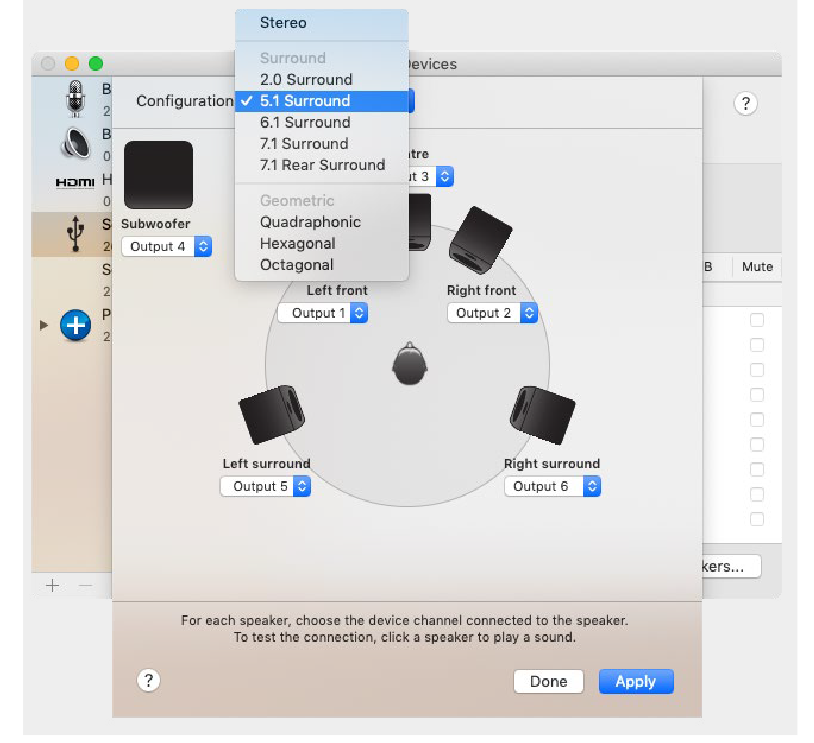

Mac에서는 멀티채널 오디오를 지원하는 모든 애플리케이션(DAW 및 일반 macOS 애플리케이션)에서 서라운드 사운드 구성을 수행할 수 있습니다. 이를 수행하려면 다음으로 이동하세요. 응용 프로그램 > 유틸리티 > 오디오 MIDI 설정 > Scarlett 18i20 3rd Gen > 스피커 구성 > 구성 > 원하는 구성 선택.
8개의 아날로그 입력 외에도 Scarlett 18i20 3rd Gen 2개의 OPTICAL IN ADAT 입력 포트가 있습니다. 이는 최대 96kHz의 샘플 속도에서 8개의 추가 오디오 입력을 제공합니다. 176.4/192kHz의 샘플 속도에서는 광학 입력이 비활성화됩니다.
ADAT 출력이 장착된 별도의 8채널 마이크 프리앰프(예: Focusrite Scarlett OctoPre)를 사용하면 간단하고 뛰어난 확장 방법을 제공합니다. Scarlett 18i20 3rd Gen의 입력 기능.

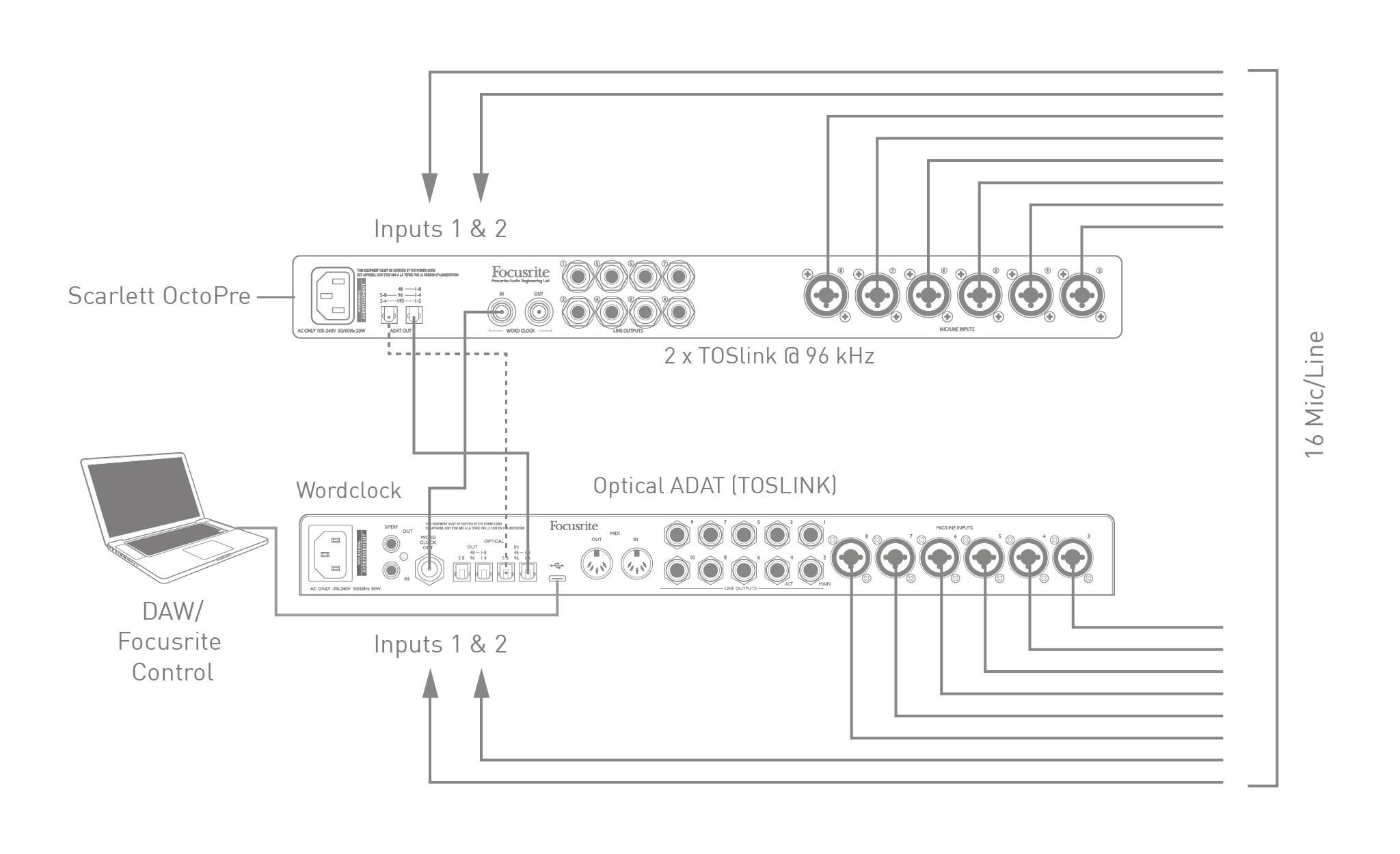

44.1/48kHz에서 Scarlett OctoPre의 ADAT OUT 1-8 포트는 다음에 연결됩니다. Scarlett 18i20 3rd Gen 단일 TOSLINK 광 케이블을 사용하여 포트 48 – 1-8의 OPTICAL IN을 사용합니다. ADAT를 통해 장치를 동기화하려면 Scarlett OctoPre의 클록 소스를 내부로 설정하고 Scarlett 18i20 3rd Gen (Focusrite Control을 통해) 아다트또는 안정적인 클록 동기화는 다음을 연결하여 달성할 수 있습니다. Scarlett 18i20 3rd Gen's WORD CLOCK OUT을 Scarlett OctoPre의 WORD CLOCK IN으로 설정하고 Scarlett OctoPre를 클록 소스로 Word Clock을 사용하도록 설정합니다. Scarlett 18i20 3rd GenFocusrite Control의 '클럭 소스' 내부.
두 개의 디지털 장치를 연결할 때는 항상 두 장치 모두 동일한 샘플 속도로 설정되어 있는지 확인하세요.
Focusrite Control을 사용하여 추가 ADAT 입력을 다른 입력과 똑같은 방식으로 라우팅할 수 있습니다. 추가 입력은 필요에 따라 모든 뮤지션의 헤드폰 믹스의 일부를 형성할 수 있습니다.
88.2/96kHz에서 작업할 때 Scarlett OctoPre의 ADAT OUT 5-8 포트와 18i20의 OPTICAL IN 5-8 – 96 포트 사이에 두 번째 TOSLINK 광 케이블을 추가합니다. 더 높은 샘플 속도에서 이 두 번째 링크는 채널 5-8을 전송하고 다른 링크(위에서 설명)는 채널 1~4를 전송합니다.
디지털-아날로그 변환기가 있는 경우 18i20의 OPTICAL OUT ADAT 포트를 반대로 사용할 수 있습니다. 예를 들어 DAW의 추가 출력을 아날로그 도메인으로 변환하여 외부 하드웨어 믹싱 콘솔을 사용하여 여러 DAW 트랙을 믹스다운할 수 있습니다.
샘플 속도가 44.1/48kHz일 때 오른쪽 OPTICAL OUT 포트는 채널 1~8을 전송하고, 샘플 속도가 88.2/96kHz일 때 오른쪽 포트는 채널 1~4를 전송하고 왼쪽 포트는 채널 5~8을 전송합니다.
그만큼 Scarlett 18i20 3rd Gen 하드웨어 내의 Focusrite Control에서 정의된 믹스 구성을 저장할 수 있는 기능이 있습니다. 이 기능을 사용하면 컴퓨터를 사용하여 이를 구성(예: 무대 위 키보드 믹서)하고 구성을 장치 자체에 업로드할 수 있습니다. 다음을 사용할 수 있습니다. Scarlett 18i20 3rd Gen 키보드 장비의 일부로 간단한 로컬 믹서로 여러 키보드의 전반적인 믹스를 제어할 수 있습니다.

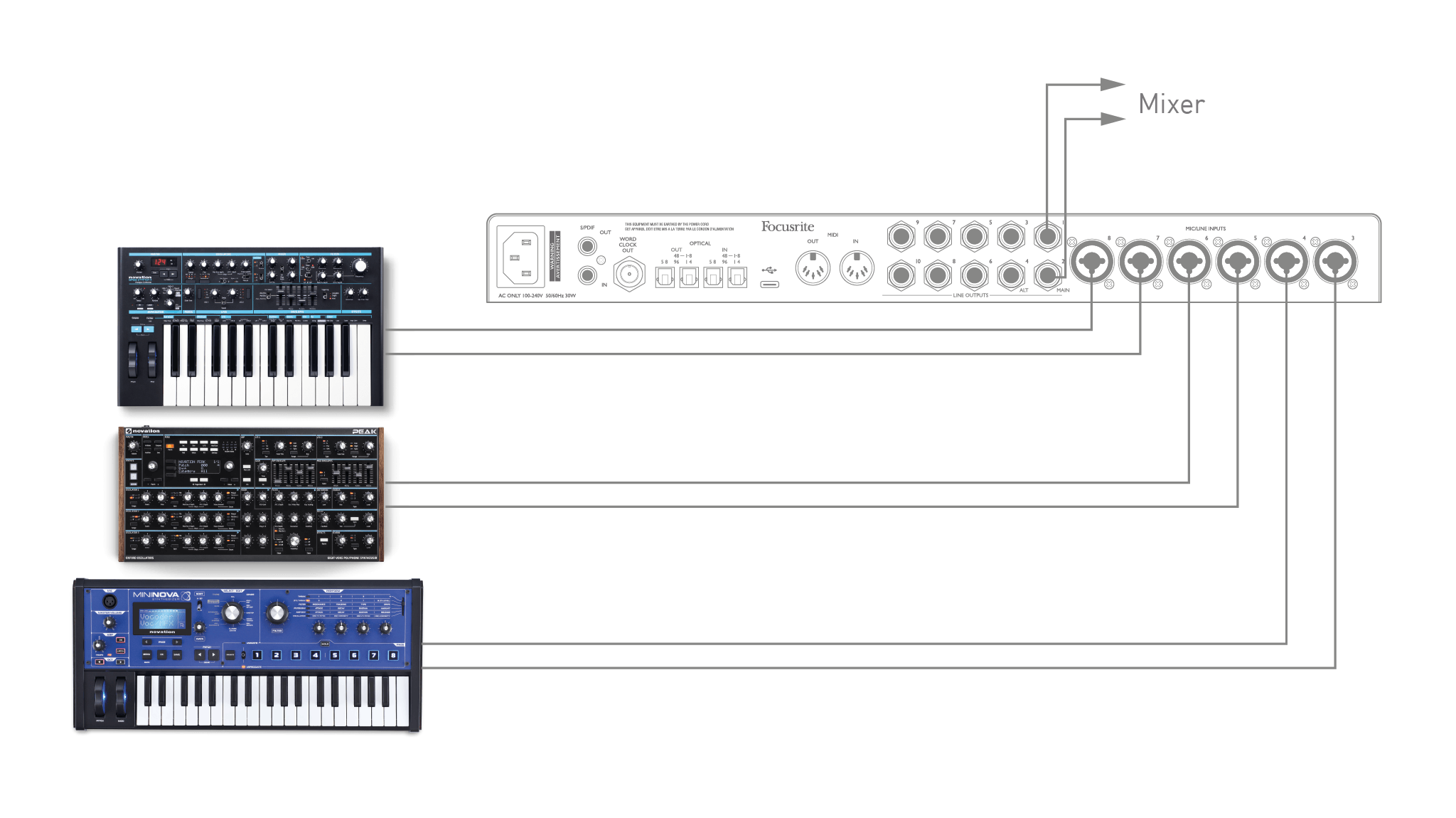

그림에서 보이는 예에서 3개의 스테레오 키보드가 후면 패널 입력에 연결되어 있습니다. Scarlett 18i20 3rd Gen; 출력 3과 4는 메인 PA 시스템으로 연결됩니다. 연주자는 전면 패널에서 개별 키보드의 게인을 조정할 수 있습니다. 또한 키보드 믹스의 전체 레벨을 조정할 수도 있습니다.
디지털 연결을 사용하여 Scarlett 18i20 3rd Gen 3세대에서는 2채널(S/PDIF) 또는 최대 8채널(ADAT)까지 독립형 프리앰프로 사용할 수 있습니다.
Scarlett의 모든 입력(마이크, 라인 또는 악기)에 입력 소스를 연결할 수 있으며 Focusrite Control을 사용하면 아날로그 입력을 S/PDIF 또는 ADAT 출력으로 직접 라우팅할 수 있습니다. 그런 다음 사용 중인 디지털 출력을 다른 인터페이스의 S/PDIF 또는 ADAT 입력에 연결하여 해당 인터페이스의 채널 수를 확장할 수 있습니다. 예를 들어 두 번째 Scarlett 18i20 3rd Gen'의 ADAT 입력 포트.
