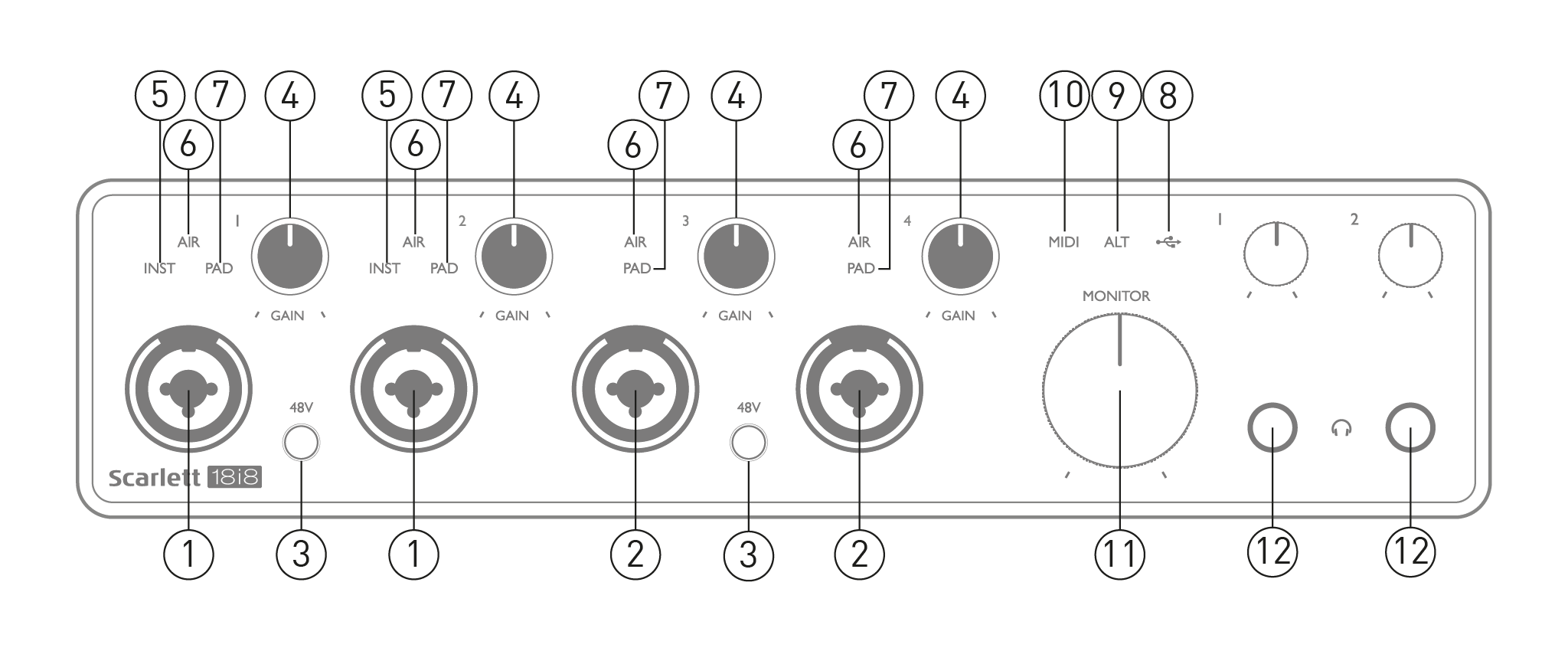

입력 1과 2는 "콤보" 입력 소켓으로, 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 연결할 수 있습니다. 콤보 소켓은 XLR 및 6.35mm(¼인치) 잭을 모두 지원합니다. 마이크는 XLR 플러그를 사용하여 연결하고, 악기 및 라인 레벨 신호는 TS 또는 TRS 타입의 6.35mm(¼인치) 잭 플러그를 사용하여 연결합니다. 프리앰프 게인은 XLR 플러그를 연결했을 때는 마이크에 적합하고, 잭 플러그를 연결했을 때는 더 높은 레벨의 신호에 적합합니다. 마이크 이외의 장치(예: 사운드 모듈 또는 이펙트 유닛의 출력)는 XLR 플러그를 통해 연결하지 마십시오. 신호 레벨이 프리앰프에 과부하를 일으켜 왜곡이 발생할 수 있으며, 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.
-
입력 3과 4는 XLR 콤보형 입력 소켓으로 [1]과 같지만 마이크 또는 라인 레벨 신호만 허용합니다. 악기의 직접 연결은 입력 1 및/또는 2를 통해 이루어져야 합니다.
-
48V – 콤보 커넥터의 XLR 접점(마이크 입력)에 48V 팬텀 전원을 공급하는 두 개의 스위치가 쌍으로 구성되어 있습니다(1번과 2번, 3번과 4번). 팬텀 전원이 선택되면 48V 표시등이 빨간색으로 켜집니다.
-
GAIN 1 ~ GAIN 4 - 입력 1 ~ 4의 신호에 대한 입력 게인을 각각 조정합니다. 게인 컨트롤에는 신호 레벨을 확인하는 삼색 LED 링이 있습니다. 녹색은 입력 레벨이 -24dBFS 이상(즉, '신호 존재')임을 나타내고, -6dBFS에서는 신호가 클리핑에 가까워짐을 나타내며, 0dBFS에서는 빨간색(디지털 클리핑)으로 바뀝니다.
-
INST – 입력 1과 2의 잭 입력 유형은 Focusrite Control에서 선택할 수 있습니다. INST가 선택되면 빨간색 LED가 켜집니다. INST를 선택하면 게인 범위와 입력 임피던스가 (LINE 대비) 변경되고 입력이 언밸런스 방식으로 설정됩니다. 이는 2극(TS) 잭 플러그를 통해 악기를 직접 연결하는 데 최적화됩니다. INST가 꺼져 있으면 입력은 라인 레벨 신호 연결에 적합합니다. 라인 레벨 신호는 3극(TRS) 잭을 통해 밸런스 방식으로 또는 2극(TS) 잭을 통해 언밸런스 방식으로 연결할 수 있습니다.
-
AIR – 4개의 노란색 LED는 입력 1~4에 대해 AIR 모드가 선택되었음을 나타냅니다. Focusrite Control에서 선택할 수 있는 AIR 모드는 입력단의 주파수 응답을 수정하여 클래식 트랜스포머 기반 Focusrite ISA 마이크 프리앰프를 모방합니다.
-
PAD – 녹색 LED 4개; Focusrite Control에서 입력 1~4에 대해 PAD가 선택되면 켜집니다. PAD는 DAW로 전송되는 신호 레벨을 10dB 감소시킵니다. 입력 소스의 레벨이 높을 때 사용하십시오.
-
USB LED - 스칼렛이 컴퓨터에 연결되어 인식되면 녹색 LED가 켜집니다.
-
ALT – 언제 스피커 전환 Focusrite Control을 통해 활성화하면 메인 모니터 믹스가 LINE OUTPUTS 1과 2에서 LINE OUTPUTS 3과 4로 전환됩니다. 보조 모니터 스피커 한 쌍을 LINE OUTPUTS 3과 4에 연결하고 ALT 버튼을 눌러 메인 모니터와 보조 모니터 간에 전환할 수 있습니다. 'ALT' 버튼은 선택 시 녹색으로 켜집니다. 이 기능은 Focusrite Control에서도 선택할 수 있습니다.
-
MIDI LED – MIDI 입력 포트로 MIDI 데이터가 수신되면 녹색 LED가 켜집니다.
-
MONITOR - 메인 모니터 출력 레벨 컨트롤 - 일반적으로 후면 패널의 출력 1과 2의 레벨을 조정하지만, ALT 모드 선택에 따라 달라집니다. 또한 Focusrite Control에서 하드웨어 컨트롤에 할당된 다른 출력의 레벨도 제어합니다.
-
- 헤드폰 볼륨 조절기 1과 2 아래에 있는 6.25mm(¼인치) TRS 잭 소켓 두 개에 스테레오 헤드폰 한 쌍 또는 두 쌍을 연결하십시오. 헤드폰 출력은 독립적인 믹싱 기능을 가지며, Focusrite Control에서 헤드폰 출력 1과 2(스테레오 쌍으로 사용할 경우 출력 5와 6, 7과 8)로 현재 라우팅된 신호를 각각 전달합니다.
-

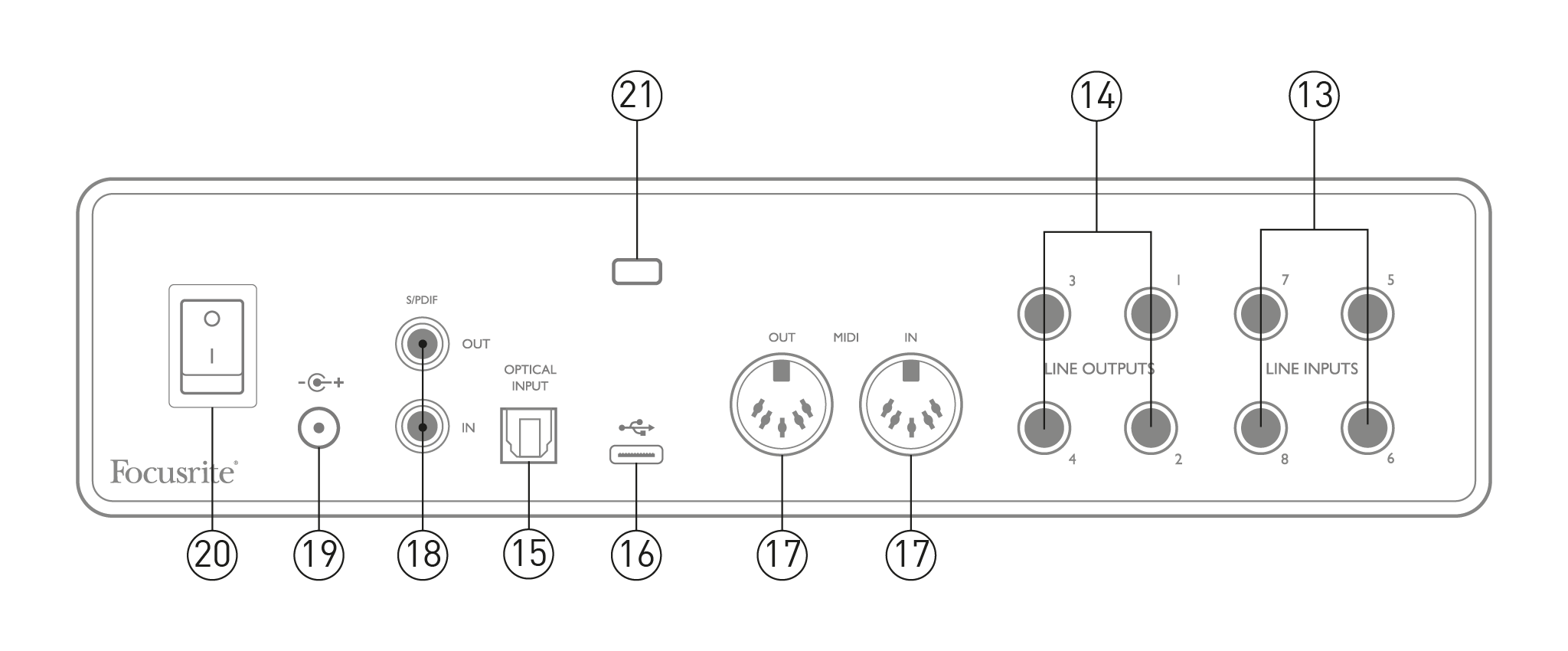

라인 입력 5~8번은 6.35mm(¼인치) 잭 소켓을 사용하는 밸런스 입력입니다. 6.35mm(¼인치) TRS(밸런스) 또는 TS(언밸런스) 잭 플러그를 사용하여 추가 라인 레벨 소스를 여기에 연결하십시오.
-
라인 출력 1~4 – 6.35mm(¼인치) 잭 소켓을 사용하는 4개의 밸런스드 아날로그 라인 출력입니다. 밸런스드 연결에는 TRS 잭을, 언밸런스드 연결에는 TS 잭을 사용하십시오. 출력 1과 2는 일반적으로 기본 모니터링 시스템을 구동하는 데 사용되지만, Focusrite Control에서 이러한 출력에서 사용 가능한 신호를 정의할 수 있습니다. 출력 3과 4는 다른 스피커(예: 미드필드, 니어필드 등)를 구동하거나 외부 FX 프로세서를 구동하는 데 사용할 수 있습니다.
-
광 입력 – TOSLINK 커넥터는 ADAT 형식으로 44.1/48kHz 샘플링 속도의 디지털 오디오 8채널 또는 88.2/96kHz 샘플링 속도의 디지털 오디오 4채널을 전송할 수 있습니다. 이는 추가 입력(13~20)입니다. 18i8광 입력은 광 S/PDIF 출력을 지원하는 장비를 연결해야 하는 경우 S/PDIF 입력으로도 사용할 수 있습니다. 단, 176.4kHz/192kHz 샘플링 속도를 사용할 때는 광 입력이 비활성화됩니다.
-
-
MIDI 입력 및 MIDI 출력 - 외부 MIDI 장비 연결을 위한 표준 5핀 DIN 소켓. 18i8 MIDI 인터페이스 역할을 하며, 컴퓨터와 추가 MIDI 장치 간에 MIDI 데이터를 주고받을 수 있도록 합니다.
-
S/PDIF 입력 및 출력 - 2채널 디지털 오디오 신호를 입력 및 출력하는 두 개의 포노(RCA) 소켓 18i8 S/PDIF 형식입니다. 다른 모든 입력 및 출력과 마찬가지로 이 커넥터의 신호는 Focusrite Control에서 라우팅할 수 있습니다.
-
외부 DC 전원 입력 – 전원을 공급합니다 18i8 본체와 함께 제공되는 별도의 AC 어댑터(PSU)를 통해 전원을 공급합니다. 참고 사항 18i8 호스트 컴퓨터의 USB 포트를 통해 전원을 공급받을 수 없습니다.
-
전원 켜짐/꺼짐 스위치.
-
K (켄싱턴 보안 슬롯) – 안전하게 보관하세요 18i8 원하는 경우 적절한 구조로 만들 수 있습니다.
당신의 18i8 본 제품은 외부 12V DC, 1A 전원 어댑터를 사용하여 전원을 공급받아야 합니다. 적합한 어댑터가 제품과 함께 제공됩니다.
중요
제공된 전원 어댑터만 사용하시기를 권장합니다. 이 어댑터를 사용하지 않을 경우 제품이 영구적으로 손상될 수 있습니다.
USB 포트 종류: 그 18i8 후면 패널에 USB 2.0 Type C 포트가 하나 있습니다. 소프트웨어 설치가 완료되면 연결하십시오. 18i8 컴퓨터에 연결할 때, 컴퓨터에 USB Type A 포트가 있는 경우 제품에 포함된 Type A-to-Type C USB 케이블을 사용하십시오. 컴퓨터에 USB Type C 포트가 있는 경우, 컴퓨터 부품 판매점에서 Type C-to-Type C 케이블을 구입하십시오.
USB 표준참고로, 이는 다음과 같은 이유 때문입니다. 18i8 이 제품은 USB 2.0 장치이므로 컴퓨터에 USB 2.0 규격을 지원하는 포트가 있어야 연결할 수 있습니다. USB 1.0/1.1 포트에서는 작동하지 않습니다. 단, USB 3.0 포트는 USB 2.0 장치를 지원합니다.
USB 케이블이 연결되면 전원을 켜십시오. 18i8 뒷면 패널의 전원 스위치를 켜십시오.
그만큼 18i8 ASIO 또는 WDM을 지원하는 모든 Windows 기반 DAW 또는 Core Audio를 사용하는 모든 Mac 기반 DAW와 호환됩니다. 시작하기 절차를 완료하면 바로 사용할 수 있습니다. 18i8 원하는 DAW를 사용하세요.
참고 - DAW에서 자동으로 선택되지 않을 수 있습니다. 18i8 기본 I/O 장치로 설정되어 있습니다. 수동으로 선택해야 합니다. 포커스라이트 USB ASIO DAW의 드라이버로 사용하세요 오디오 설정* 페이지. ASIO/Core Audio 드라이버를 선택하는 방법을 잘 모르겠으면 DAW 설명서(또는 도움말 파일)를 참조하십시오. 아래 예시는 Ableton Live Lite에서 올바른 구성 방법을 보여줍니다. 환경설정 패널(Windows 버전 표시).
*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.
한 번 18i8 DAW에서 기본 오디오 장치*로 설정하면 모든 입력 및 출력이 DAW의 오디오 I/O 환경설정에 표시됩니다. 사용하는 DAW에 따라 특정 입력 또는 출력을 사용 전에 활성화해야 할 수 있습니다.

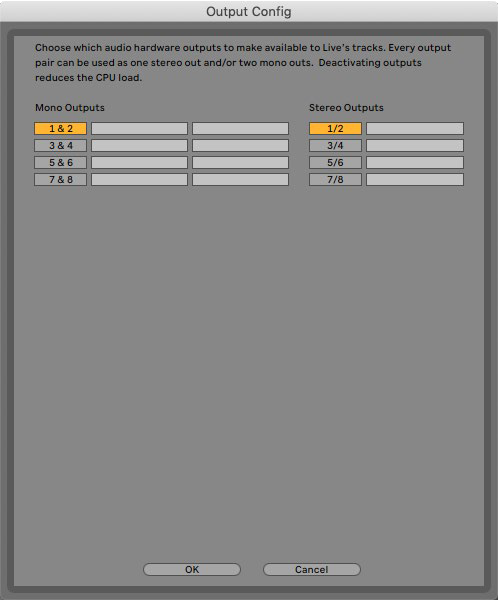

아래 두 예시는 Ableton Live의 입력 및 출력 구성 페이지에서 두 개의 입력과 두 개의 출력이 활성화된 경우를 보여줍니다.
|
|
|
*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.
그만큼 18i8 이 제품은 다양한 녹음 및 모니터링 용도에 탁월한 선택입니다. 몇 가지 일반적인 구성은 아래에 나와 있습니다.

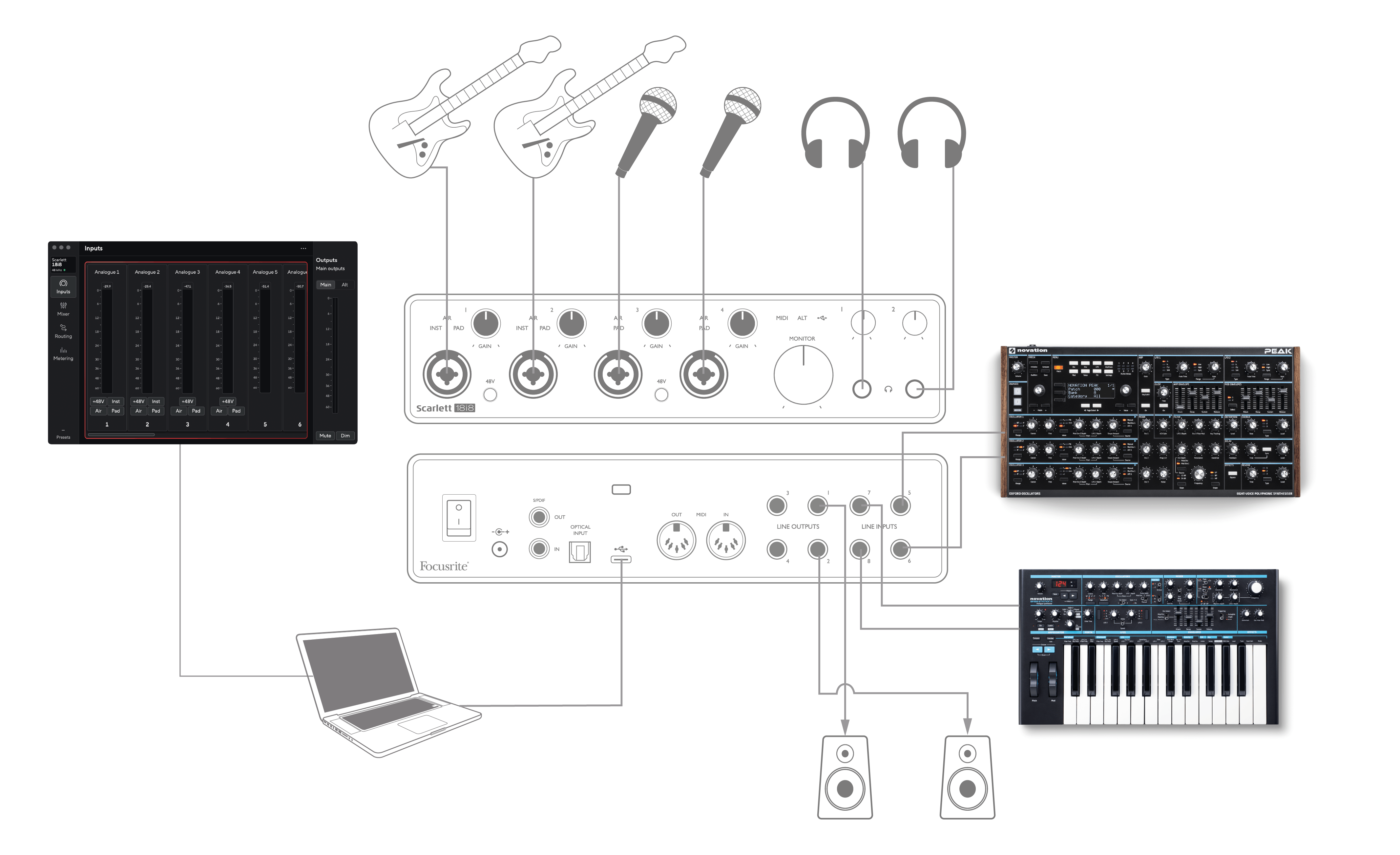

이 설정은 컴퓨터의 DAW 소프트웨어를 사용하여 여러 음악가를 녹음하기 위한 구성을 보여줍니다.
입력 1번과 2번은 기타 두 대에 사용되고, 입력 3번과 4번은 보컬에 사용됩니다. 스테레오 키보드 두 대는 후면의 입력 5번부터 8번까지에 연결됩니다.
녹음 중에는 DAW 재생을 스피커로 모니터링할 수 있습니다(별도의 방에 있는 경우, 그렇지 않으면 헤드폰 사용). 또한 Focusrite Control을 설정하여 각 보컬리스트에게 전용 헤드폰 믹스를 제공할 수 있습니다. 이 믹스에는 본인, 다른 보컬리스트, 기타 및 키보드 사운드, 그리고 이미 녹음된 다른 DAW 트랙을 포함한 모든 사운드를 조합할 수 있습니다.
전면 패널 입력 소켓은 XLR 콤보 타입으로, 수형 XLR 커넥터(마이크 케이블 끝에 있음) 또는 ¼인치(6.35mm) 잭 플러그를 연결할 수 있습니다. 18i8 "마이크/라인" 스위치가 없습니다. 프리앰프 단계는 XLR 케이블을 입력에 연결하면 자동으로 마이크용으로 구성되고, 잭 케이블을 연결하면 라인 또는 악기용으로 구성됩니다. Focusrite Control에서 INST를 선택하십시오. 기기 설정 (페이지 참조) 일반적인 2극 기타 잭을 통해 기타와 같은 악기를 연결하는 경우 INST를 켜십시오. 3극(TRS) 잭을 통해 외부 오디오 믹서의 밸런스 출력과 같은 라인 레벨 소스를 연결하는 경우에는 INST를 꺼야 합니다.
참고
콤보 커넥터는 두 종류의 잭 플러그를 모두 지원합니다.
콘덴서 마이크를 사용하는 경우, 48V 버튼을 눌러 마이크에 팬텀 전원을 공급하십시오. (예시에서는 입력 3번과 4번에 해당하는 48V 버튼입니다.) 다이내믹 마이크나 리본 마이크와 같은 다른 유형의 대부분의 최신 마이크는 팬텀 전원이 실수로 공급되더라도 손상되지 않지만, 일부 구형 마이크는 손상될 수 있으므로 주의하십시오. 확실하지 않은 경우, 마이크 사양을 확인하여 안전하게 사용할 수 있는지 확인하십시오.
입력 채널 1~4 18i8 각 제품에는 PAD 기능이 있습니다. Focusrite Control에서 PAD를 선택하면(활성화 시 녹색으로 점등됨) DAW로 전송되는 신호 레벨이 10dB 감소합니다. 소스 출력 레벨이 특히 높아서 최소 게인에서도 클리핑이 발생하거나 게인 헤일로가 빨갛게 변하는 경우에 유용합니다.
디지털 오디오 시스템과 관련하여 "레이턴시"라는 용어를 자주 접하게 될 것입니다. 위에서 설명한 간단한 DAW 녹음 애플리케이션의 경우, 레이턴시는 입력 신호가 컴퓨터와 오디오 소프트웨어를 거쳐 오디오 인터페이스를 통해 다시 출력될 때까지 걸리는 시간을 의미합니다.
대부분의 간단한 녹음 상황에서는 문제가 되지 않지만, 특정 상황에서는 입력 신호를 모니터링하면서 녹음하려는 연주자에게 지연 시간이 문제가 될 수 있습니다. 예를 들어, 많은 DAW 트랙, 소프트웨어 악기 및 FX 플러그인을 사용하는 대규모 프로젝트에서 오버더빙을 녹음할 때 DAW의 녹음 버퍼 크기를 늘려야 하는 경우가 이에 해당할 수 있습니다.
버퍼 설정값이 너무 낮으면 오디오에 잡음(클릭이나 팝 노이즈)이 발생하거나 DAW에서 CPU 사용량이 비정상적으로 높아지는 현상이 나타날 수 있습니다(대부분의 DAW는 CPU 사용량을 표시합니다). Mac에서 이러한 문제가 발생하는 경우 DAW 자체에서 버퍼 크기를 늘릴 수 있습니다. Windows에서는 일반적으로 DAW 설정 환경설정*에서 접근할 수 있는 ASIO 제어판에서 버퍼 크기를 변경해야 합니다.
그만큼 18i8Focusrite Control을 사용하면 지연 시간 없는 모니터링이 가능하여 이 문제를 해결할 수 있습니다. 입력 신호를 직접 라우팅할 수 있습니다. 18i8이 설정은 헤드폰 및 라인 출력을 지원합니다. 이를 통해 연주자는 컴퓨터 재생과 함께 초저지연, 즉 사실상 "실시간"으로 자신의 연주 소리를 들을 수 있습니다. 컴퓨터 입력 신호는 이 설정의 영향을 받지 않습니다. 단, 소프트웨어 플러그인을 사용하여 라이브 악기에 추가된 효과는 헤드폰에서는 들리지 않지만 녹음에는 그대로 적용됩니다.
Focusrite Control을 통해 입력을 모니터링할 때, DAW 소프트웨어에서 현재 녹음 중인 입력 신호를 출력으로 라우팅하도록 설정되어 있지 않은지 확인하십시오. 만약 설정되어 있다면, 연주자는 자신의 소리를 "두 번" 듣게 되는데, 한 신호는 에코처럼 지연되어 들릴 수 있습니다.
*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.
후면 패널의 1/4인치 라인 출력 1번과 2번 단자는 일반적으로 모니터링 스피커로 오디오를 출력하는 데 사용됩니다. 액티브 모니터 스피커는 볼륨 조절 기능이 있는 내장 앰프를 갖추고 있으므로 직접 연결할 수 있습니다. 패시브 스피커는 별도의 스테레오 앰프가 필요하며, 후면 패널 출력 단자를 앰프의 입력 단자에 연결해야 합니다.

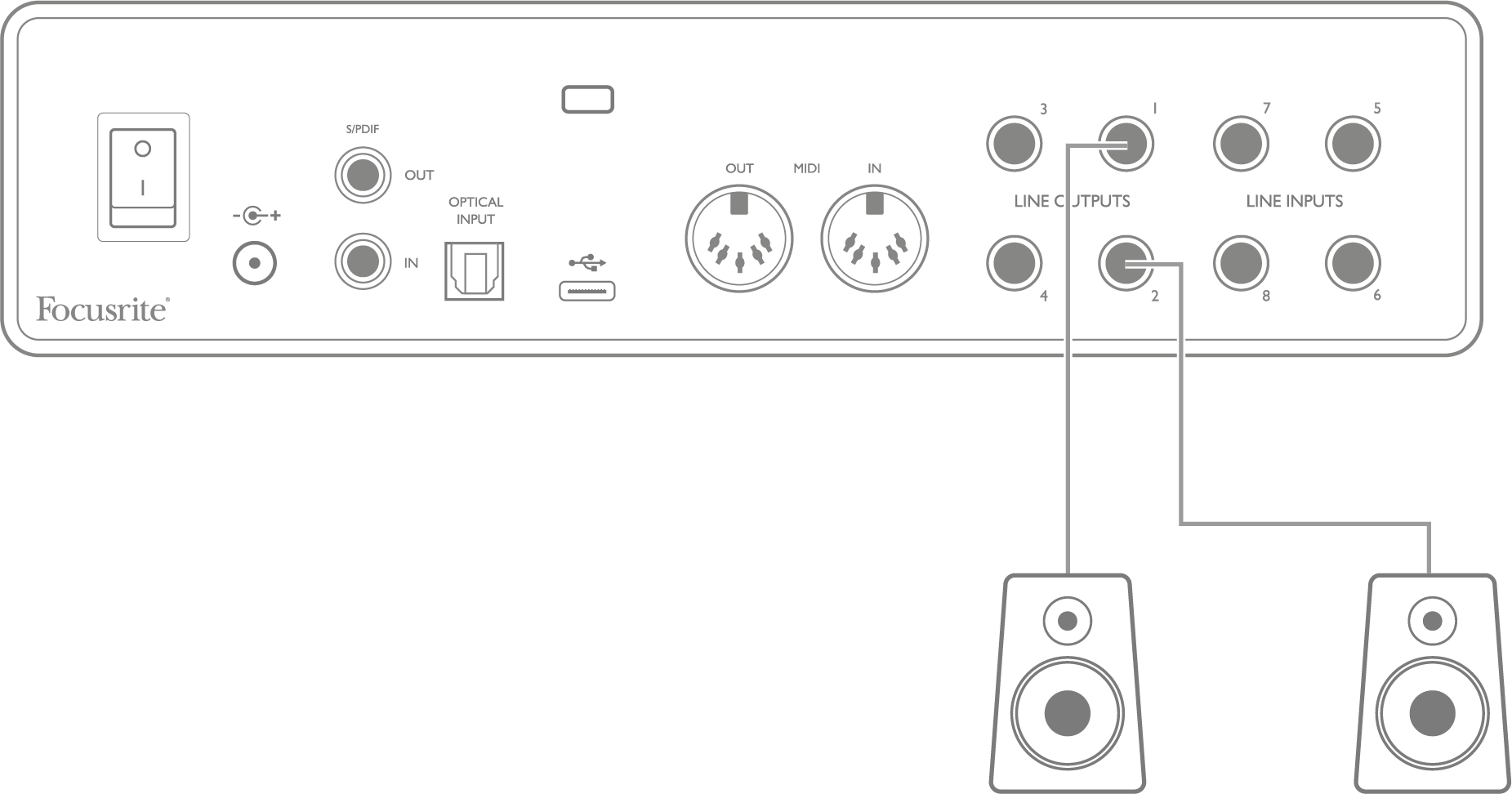

활성 스피커 연결:

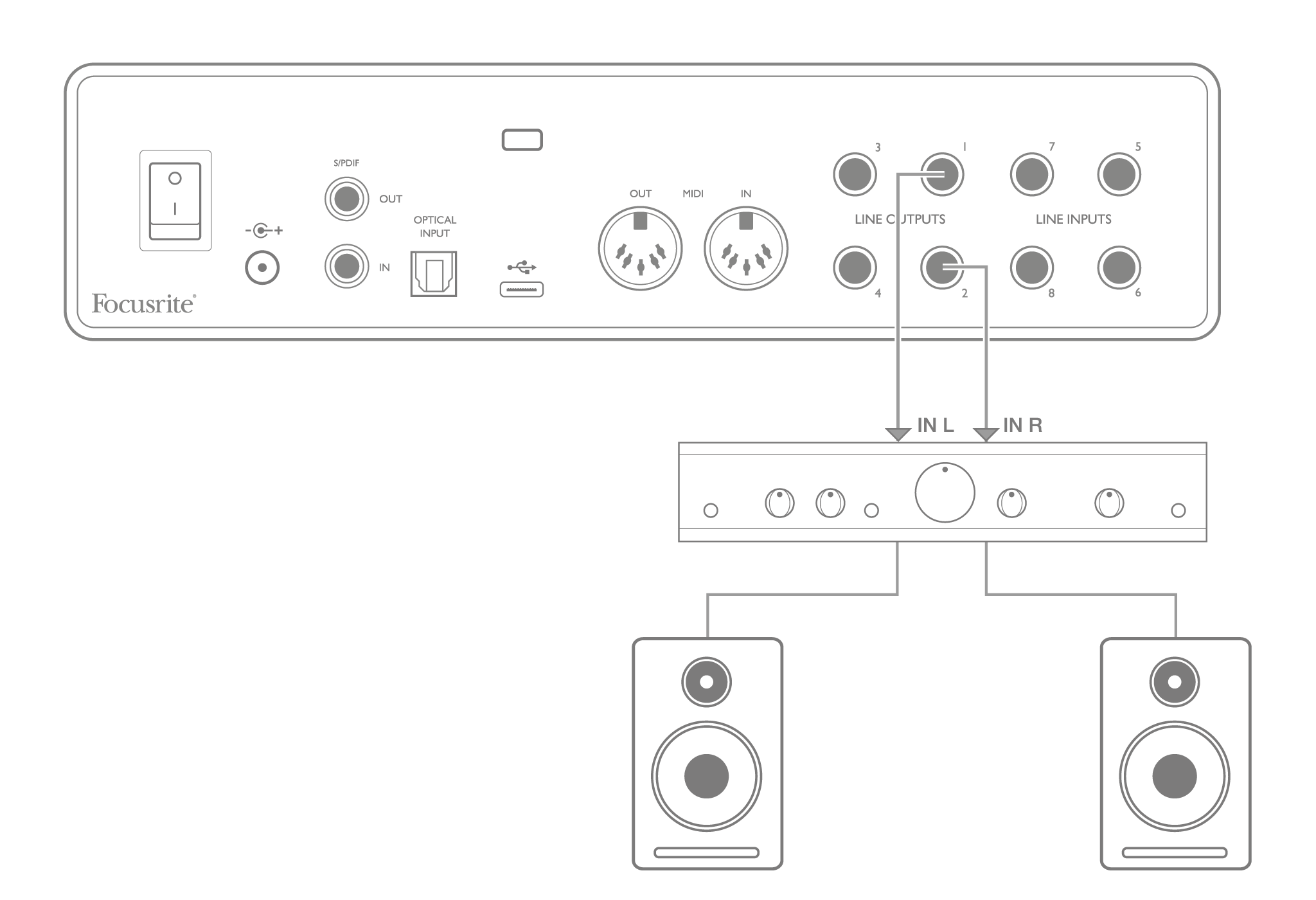

패시브 스피커를 스테레오 앰프에 연결하는 방법:
모든 라인 출력 커넥터는 3극(TRS) ¼인치(6.35mm) 잭 소켓이며 전자적으로 밸런스드 방식입니다. 일반적인 소비자용(하이파이) 앰프와 소형 액티브 모니터 스피커는 포노(RCA) 소켓이나 컴퓨터에 직접 연결하기 위한 3.5mm 3극 잭 플러그를 통해 언밸런스드 입력 단자를 사용하는 경우가 많습니다. 어느 경우든 한쪽 끝이 잭 플러그인 케이블을 사용하십시오.
전문가용 액티브 모니터와 전문가용 파워 앰프는 일반적으로 밸런스 입력 단자를 갖추고 있습니다.
라인 출력 1~4에는 스피커를 보호하기 위한 "언더터프" 회로가 내장되어 있습니다. 18i8 스피커(및 앰프를 사용하는 경우 앰프)가 연결되어 작동 중일 때 켜집니다.
경고
마이크와 스피커가 동시에 작동하면 오디오 피드백 루프가 발생할 위험이 있습니다! 녹음 중에는 모니터링 스피커를 항상 끄거나 볼륨을 줄이고, 오버더빙 시에는 헤드폰을 사용하는 것이 좋습니다.

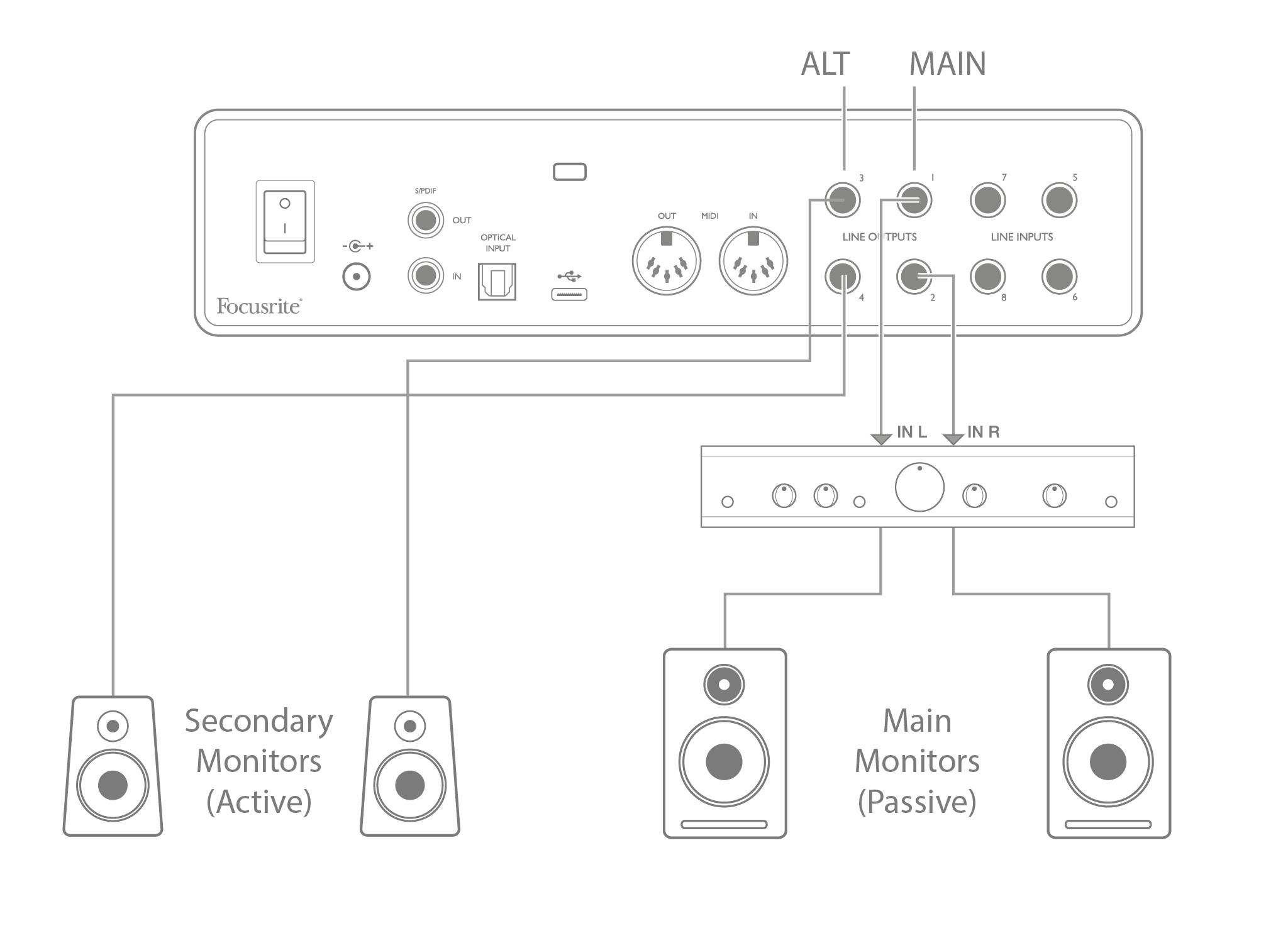

그만큼 18i8's ALT 기능을 사용하면 두 번째 모니터 쌍을 쉽게 추가할 수 있습니다. 두 번째 모니터 쌍을 LINE OUTPUTS 3과 4에 연결하십시오. 활성화 후 스피커 전환 ~에 Focusrite Control 2메인 모니터와 보조 모니터 쌍 사이를 전환하려면 해당 버튼을 클릭하세요. 화면에 기본 그리고 대체 버튼. ALT가 활성화되면 메인 믹스 출력은 1번과 2번 라인 출력 대신 3번과 4번 라인 출력으로 공급되며, 녹색 ALT LED가 켜져 이를 확인합니다.
참고
전환할 때 기본 그리고 대체사용하지 않는 스피커 쌍으로 연결되는 라인 출력은 음소거됩니다. 스피커 전환 이 기능이 비활성화된 경우, 라인 출력 1~4는 모두 안전상의 이유로 초기에는 음소거됩니다. Focusrite Control에서 해당 출력을 음소거 해제해야 합니다. 스피커 전환에 대한 자세한 내용은 Focusrite Control 설명서를 참조하십시오.
8개의 아날로그 입력 외에도, 18i8 이 제품은 광 ADAT 입력 포트를 갖추고 있어 44.1/48kHz 샘플링 속도에서 8개의 오디오 입력 또는 88.2/96kHz에서 4개의 오디오 입력을 추가로 제공할 수 있습니다. (단, 광 ADAT 입력 포트는 176.4/192kHz 샘플링 속도를 지원하지 않습니다.) Focusrite Scarlett OctoPre와 같이 ADAT 출력을 갖춘 별도의 8채널 마이크 프리앰프를 사용하면 오디오 입력을 간편하고 효과적으로 확장할 수 있습니다. 18i8입력 기능.

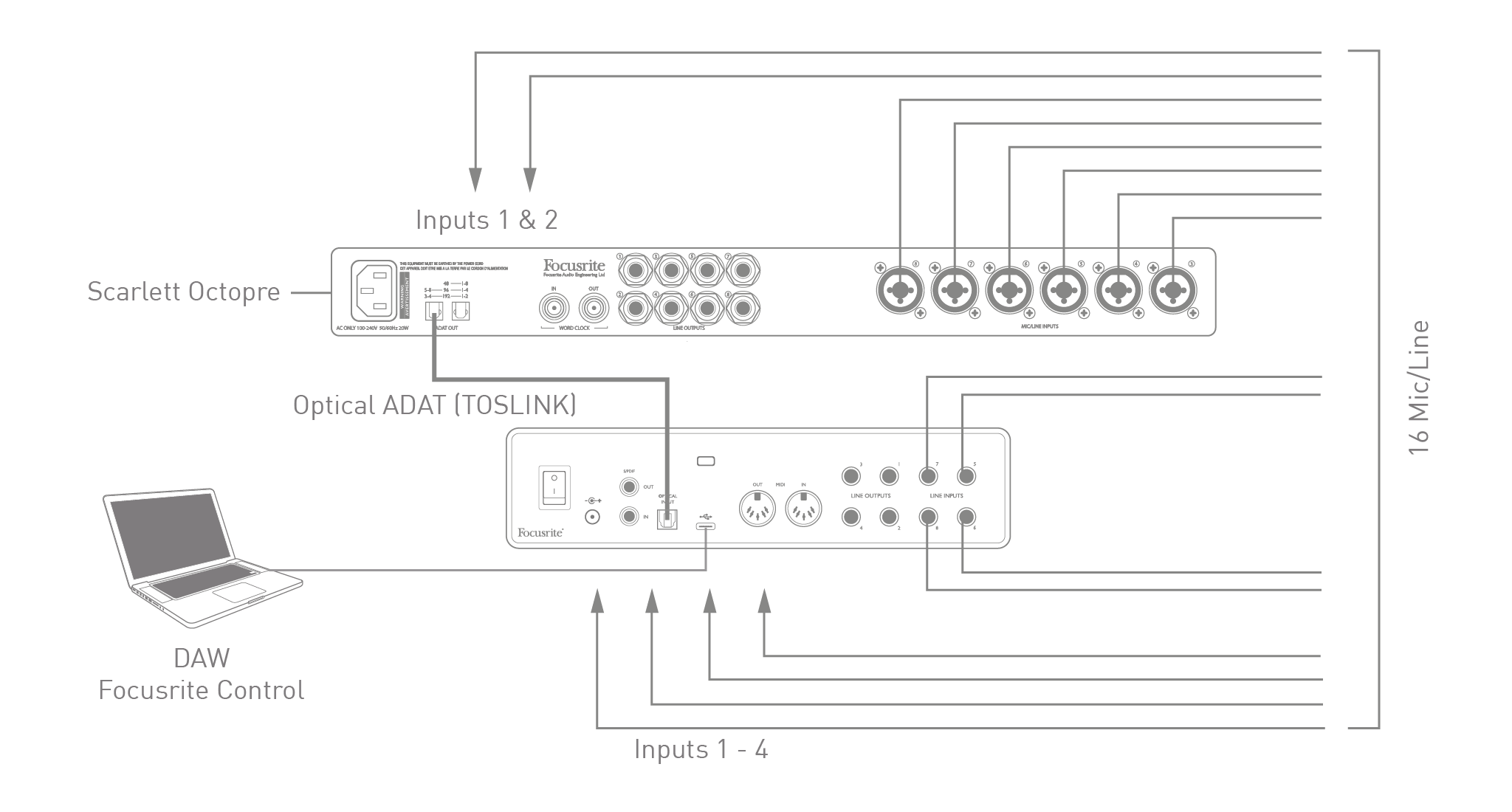

Scarlett OctoPre의 ADAT 출력은 다음에 연결됩니다. 18i8Scarlett OctoPre의 ADAT 입력에 TOSLINK 광케이블 하나를 연결하십시오. 장치를 동기화하려면 Scarlett OctoPre의 클럭 소스를 내부(Internal)로 설정하십시오. 18i8 (을 통해 Focusrite Control 2) 에게 아닷.
작은 정보
어떤 방법으로든 두 디지털 장치를 연결할 때는 항상 두 장치의 샘플링 속도를 동일하게 설정해야 합니다.
다음을 사용하여 구현된 추가 ADAT 입력을 라우팅할 수 있습니다. Focusrite Control 2 다른 입력과 같은 방식으로. 추가 입력은 필요에 따라 모든 음악가의 헤드폰 믹스의 일부를 형성할 수 있습니다.
그만큼 18i8 Focusrite Control에서 정의한 믹스 구성을 하드웨어에 저장할 수 있는 기능이 있습니다. 이 기능을 사용하면 컴퓨터를 사용하여 (예를 들어 무대용 키보드 믹서로) 구성한 다음 해당 구성을 장치 자체에 업로드할 수 있습니다. 그런 다음 해당 구성을 사용할 수 있습니다. 18i8 키보드 장비의 일부로 간단한 로컬 믹서 역할을 하여 여러 키보드의 전체 믹싱을 제어할 수 있습니다.

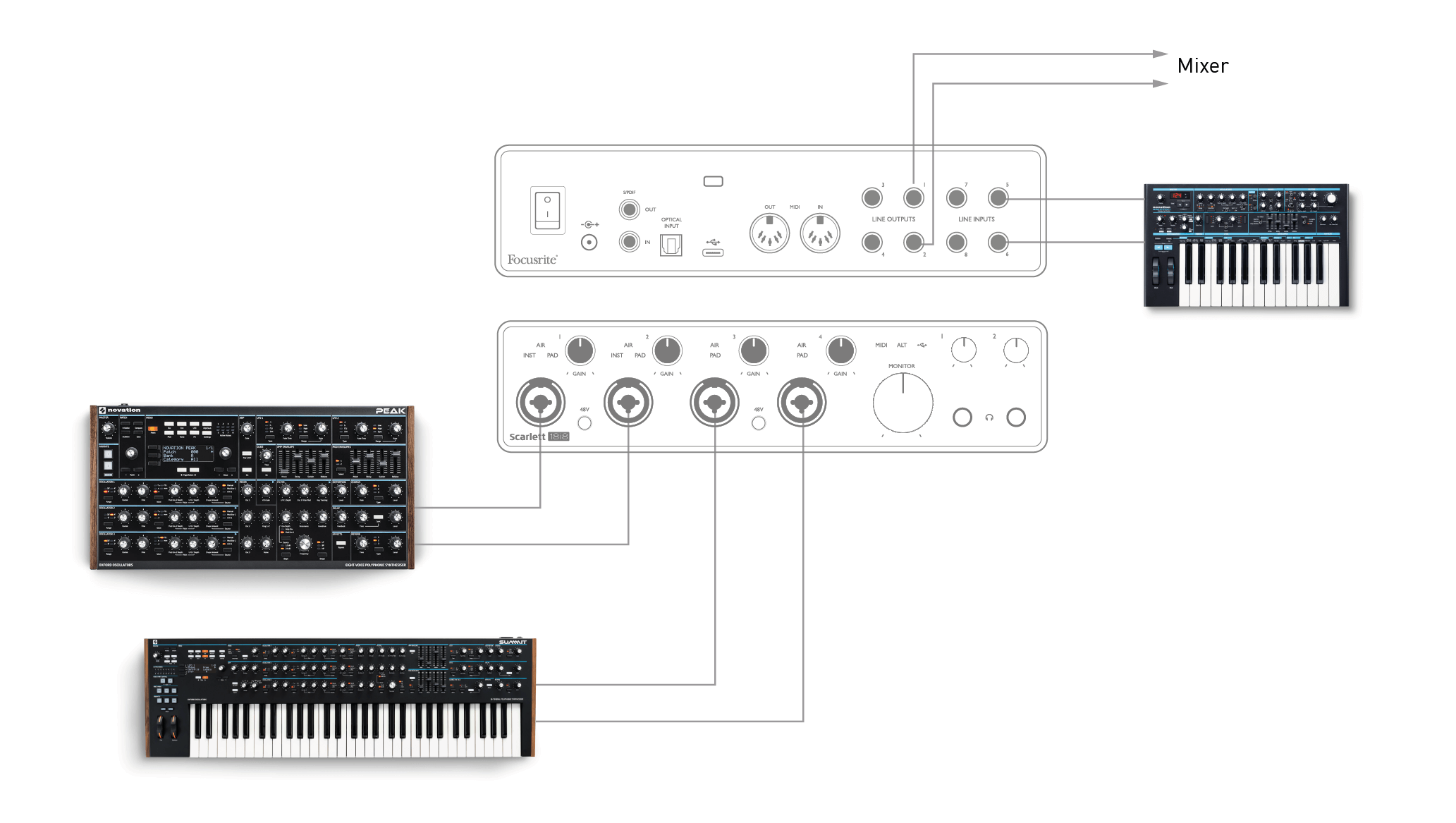

예시에서처럼 세 개의 스테레오 신시사이저가 입력단자에 연결되어 있습니다. 18i8모니터 출력은 메인 PA 시스템으로 연결됩니다. 전면 패널에서 키보드 두 대의 게인을 세 번째 키보드와 비교하여 조정할 수 있으며, 전체 키보드 믹스 레벨도 조정할 수 있습니다.
디지털 연결을 사용하여 18i8 3세대 S/PDIF 모델로, 2채널 독립형 프리앰프로도 사용 가능합니다.
Scarlett의 입력 단자(마이크, 라인 또는 악기) 중 하나에 두 개의 입력 소스를 연결할 수 있으며, Focusrite Control을 사용하여 아날로그 입력을 S/PDIF 출력으로 직접 라우팅할 수 있습니다. 그런 다음 S/PDIF 출력을 다른 인터페이스의 S/PDIF 입력에 연결하여 해당 인터페이스의 채널 수를 확장할 수 있습니다. 예를 들어 두 번째 채널을 추가할 수 있습니다. 18i8또는 Scarlett 18i20과 같은 더 큰 인터페이스.
