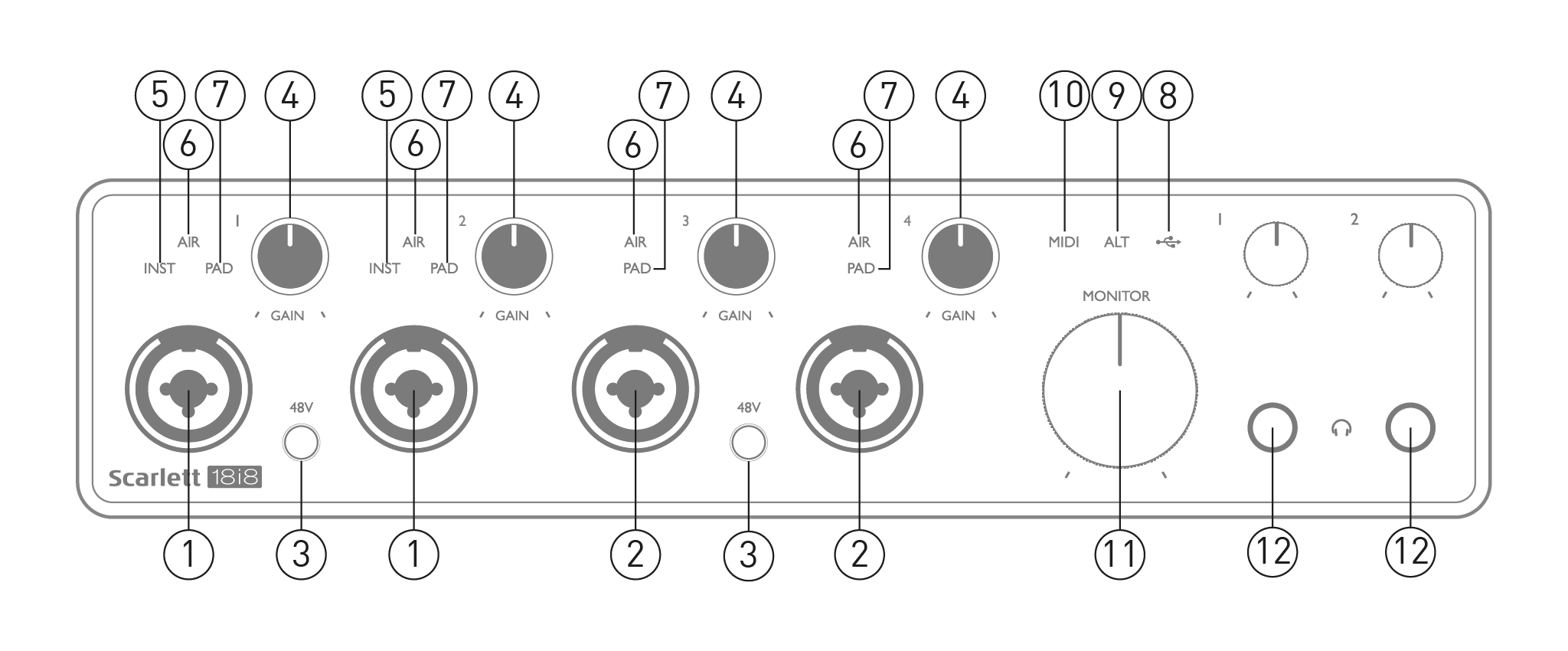

입력 1 및 2 - "콤보" 입력 소켓 - 여기에 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 연결합니다. 콤보 소켓은 XLR 및 ¼"(6.35mm) 잭을 모두 수용합니다. 마이크는 XLR 플러그를 사용하여 연결합니다. 악기와 라인 레벨 신호는 TS 또는 TRS 유형의 ¼"(6.35mm) 잭 플러그를 통해 연결합니다. 프리앰프 게인은 XLR 플러그가 삽입된 경우 마이크에 적합하고 잭 플러그가 삽입된 경우 더 높은 레벨의 신호에 적합합니다. 신호 레벨이 프리앰프에 과부하를 일으켜 왜곡이 발생하므로 사운드 모듈 또는 FX 장치의 출력 등 마이크 외의 다른 것을 XLR 플러그를 통해 연결하지 마십시오. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.
-
입력 3 및 4 – XLR 콤보 유형 입력 소켓 – [1]과 같지만 마이크 또는 라인 레벨 신호만 허용합니다. 악기의 직접 연결은 입력 1 및/또는 2를 통해 이루어져야 합니다.
-
48V – 콤보 커넥터의 XLR 접점(마이크 입력)에서 48V 팬텀 전원을 활성화하는 두 개의 스위치, 쌍(1 & 2; 3 & 4). 팬텀 전원을 선택하면 48V 표시등이 빨간색으로 켜집니다.
-
GAIN 1 ~ GAIN 4 - 입력 1 ~ 4의 신호에 대한 입력 게인을 각각 조정합니다. 게인 컨트롤에는 신호 레벨을 확인하기 위한 3색 LED '링'이 있습니다. 녹색은 최소 -24dBFS의 입력 레벨(즉, '신호 존재')을 나타내고, 링은 -6dBFS에서 주황색으로 바뀌어 신호가 클리핑에 가까움을 나타내고, 0dBFS(디지털 클리핑)에서 빨간색으로 바뀝니다.
-
INST – 입력 1 및 2의 잭에 대한 입력 유형은 Focusrite Control에서 선택할 수 있습니다. INST가 선택되면 빨간색 LED가 켜집니다. INST가 선택되면 게인 범위와 입력 임피던스가 변경되고(LINE에 비해) 입력이 언밸런스됩니다. 이는 악기의 직접 연결(2극(TS) 잭 플러그를 통해)에 최적화됩니다. INST가 꺼지면 입력이 라인 레벨 신호 연결에 적합합니다. 라인 레벨 신호는 3극(TRS) 잭을 통해 밸런스 형태로 연결하거나 2극(TS) 잭을 통해 언밸런스 형태로 연결할 수 있습니다.
-
AIR – 4개의 노란색 LED는 입력 1~4에 대한 AIR 모드 선택을 나타냅니다. Focusrite Control에서 선택한 AIR 모드는 입력 단계의 주파수 응답을 수정하여 고전적인 변압기 기반 Focusrite ISA 마이크 프리앰프를 모델링합니다.
-
PAD – 녹색 LED 4개; Focusrite Control에서 입력 1~4에 대해 PAD가 선택되면 켜집니다. PAD는 DAW로 가는 신호 레벨을 10dB 감소시킵니다. 입력 소스의 레벨이 높을 때 사용합니다.
-
USB LED - Scarlett이 컴퓨터에 연결되고 인식되면 녹색 LED가 켜집니다.
-
ALT – 언제 스피커 스위칭 Focusrite Control을 통해 활성화하면 메인 모니터 믹스가 LINE OUTPUTS 1과 2에서 LINE OUTPUTS 3과 4로 전환됩니다. 보조 모니터 스피커 한 쌍을 LINE OUTPUTS 3과 4에 연결하고 ALT를 선택하여 메인 모니터와 보조 쌍 사이를 전환합니다. 'ALT'가 선택되면 녹색으로 켜집니다. 이 기능은 Focusrite Control에서도 선택할 수 있습니다.
-
MIDI LED – MIDI 데이터가 MIDI IN 포트에서 수신되면 녹색 LED가 켜집니다.
-
MONITOR - 메인 모니터 출력 레벨 제어 - 일반적으로 후면 패널의 출력 1과 2의 레벨을 조정하지만 ALT 모드 선택에 따릅니다. 또한 Focusrite Control에서 하드웨어 제어에 할당된 다른 출력의 레벨도 제어합니다.
-
- 헤드폰 볼륨 컨트롤 1 및 2 아래에 있는 두 개의 ¼” (6.25mm) TRS 잭 소켓에 스테레오 헤드폰 한 쌍 또는 두 쌍을 연결합니다. 헤드폰 출력은 독립적인 믹스를 가지고 있으며 현재 Focusrite Control에서 헤드폰 출력 1 및 2(출력 5 및 6과 7 및 8은 스테레오 쌍)로 라우팅된 신호를 전달합니다.
-

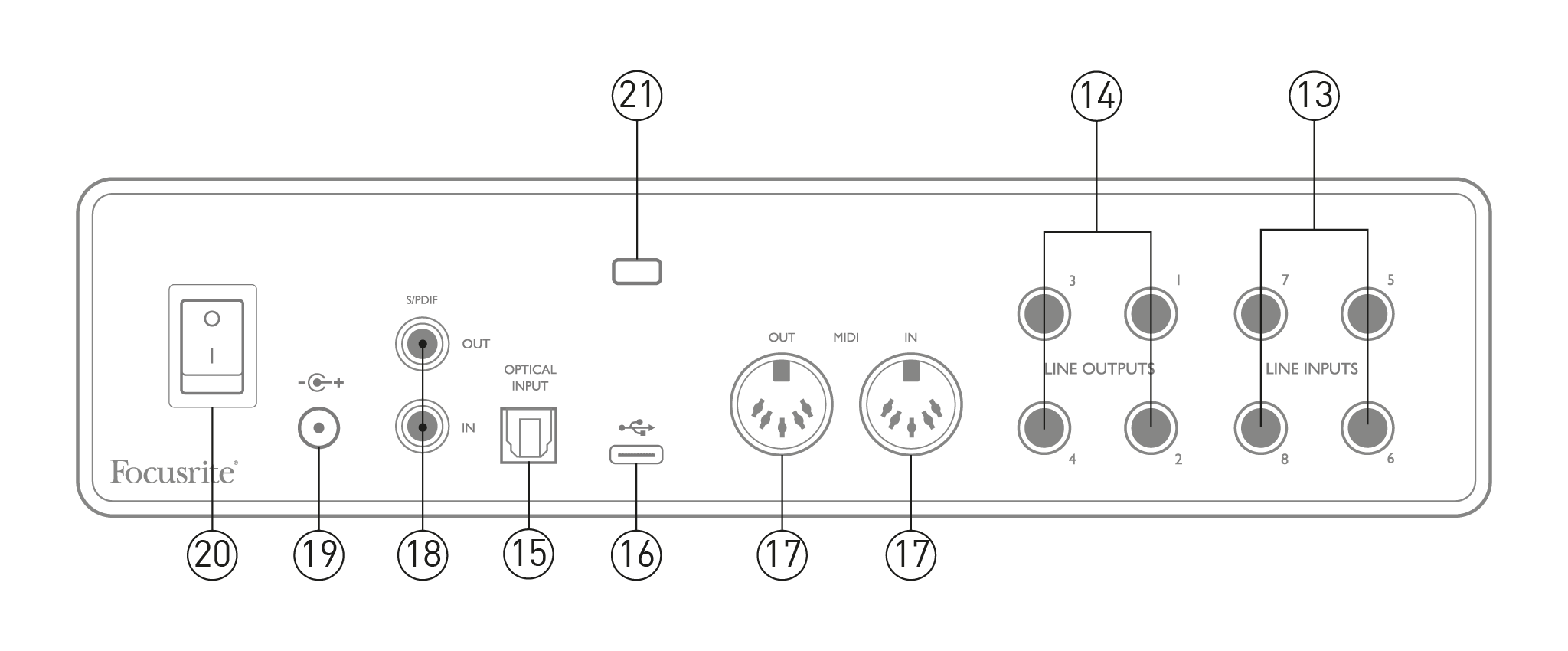

라인 입력 5~8 – 입력은 ¼” (6.35 mm) 잭 소켓에 밸런스드입니다. ¼” TRS(밸런스드) 또는 TS(언밸런스드) 잭 플러그를 사용하여 추가 라인 레벨 소스를 여기에 연결합니다.
-
라인 출력 1~4 – ¼인치(6.35mm) 잭 소켓에 4개의 밸런스 아날로그 라인 출력이 있습니다. 밸런스 연결에는 TRS 잭을 사용하고 언밸런스 연결에는 TS 잭을 사용합니다. 출력 1과 2는 일반적으로 기본 모니터링 시스템을 구동하는 데 사용되지만 이러한 출력에서 사용 가능한 신호는 Focusrite Control에서 정의할 수 있습니다. 출력 3과 4는 대체 스피커(예: 미드필드, 니어필드 등)를 구동하거나 아웃보드 FX 프로세서를 구동하는 데 사용할 수 있습니다.
-
광 입력 – TOSLINK 커넥터, 44.1/48kHz 샘플 속도에서 ADAT 형식으로 8채널의 디지털 오디오 또는 88.2/96kHz에서 4채널을 전송할 수 있습니다. 이는 추가 입력(13~20)입니다. Scarlett 18i8 3rd Gen. 광 입력은 광 S/PDIF 출력이 있는 장비를 연결해야 하는 경우 S/PDIF 입력으로도 사용할 수 있습니다. 샘플 속도가 176.4/192kHz일 때는 광 입력이 비활성화됩니다.
-
-
MIDI IN 및 MIDI OUT – 외부 MIDI 장비 연결을 위한 표준 5핀 DIN 소켓. Scarlett 18i8 3rd Gen MIDI 인터페이스 역할을 하며, 컴퓨터에서 나오는 MIDI 데이터를 추가 MIDI 장치로 분배할 수 있습니다.
-
S/PDIF IN 및 OUT – 2채널 디지털 오디오 신호를 입출력하는 2개의 포노(RCA) 소켓 Scarlett 18i8 3rd Gen S/PDIF 형식으로. 다른 모든 입력 및 출력과 마찬가지로 이러한 커넥터의 신호는 Focusrite Control에서 라우팅될 수 있습니다.
-
외부 DC 전원 입력 - 전원 공급 Scarlett 18i8 3rd Gen 장치와 함께 제공된 별도의 AC 어댑터(PSU)를 통해. Scarlett 18i8 3rd Gen 호스트 컴퓨터의 USB 포트를 통해 전원을 공급할 수 없습니다.
-
전원 켜기/끄기 스위치.
-
K(켄싱턴 보안 슬롯) – 보안 Scarlett 18i8 3rd Gen 원하는 경우 적합한 구조로 변경할 수 있습니다.
당신의 Scarlett 18i8 3rd Gen 외부 12V DC, 1A 전원 어댑터에서 전원을 공급해야 합니다. 적합한 어댑터가 장치와 함께 제공됩니다.
중요
제공된 메인 어댑터만 사용할 것을 권장합니다. 이 어댑터를 사용하지 않으면 장치가 영구적으로 손상될 가능성이 높습니다.
USB 포트 유형: 그 Scarlett 18i8 3rd Gen 단일 Type C USB 2.0 포트(후면 패널)가 있습니다. 소프트웨어 설치가 완료되면 Scarlett 18i8 3rd Gen 컴퓨터에 Type A USB 포트가 있는 경우, 장치와 함께 제공된 Type A-Type C USB 케이블을 사용하십시오. 컴퓨터에 Type C USB 포트가 있는 경우, 컴퓨터 공급업체에서 Type C-Type C 케이블을 구입하십시오.
USB 표준: 참고 사항 Scarlett 18i8 3rd Gen USB 2.0 장치이며, USB 연결에는 컴퓨터의 USB 2.0 호환 포트가 필요합니다. USB 1.0/1.1 포트에서는 작동하지 않습니다. 그러나 USB 3.0 포트는 USB 2.0 장치를 지원합니다.
USB 케이블이 연결되면 Scarlett 18i8 3rd Gen 후면 패널의 전원 스위치를 켜세요.
그만큼 Scarlett 18i8 3rd Gen ASIO 또는 WDM을 지원하는 모든 Windows 기반 DAW 또는 Core Audio를 사용하는 모든 Mac 기반 DAW와 호환됩니다. 시작하기 절차를 따른 후 사용을 시작할 수 있습니다. Scarlett 18i8 3rd Gen 원하는 DAW로.
참고 사항 - DAW가 자동으로 선택하지 않을 수 있습니다. Scarlett 18i8 3rd Gen 기본 I/O 장치로. 수동으로 선택해야 합니다. 포커스라이트 USB ASIO DAW의 드라이버로서 오디오 설정* 페이지. ASIO/Core Audio 드라이버를 선택할 위치가 확실하지 않으면 DAW 설명서(또는 도움말 파일)를 참조하십시오. 아래 예는 Ableton Live Lite에서 올바른 구성을 보여줍니다. 선호사항 패널(Windows 버전 표시).
*일반적인 이름입니다. 용어는 DAW마다 다를 수 있습니다.
일단 Scarlett 18i8 3rd Gen DAW에서 기본 오디오 장치*로 설정된 경우 모든 입력 및 출력이 DAW의 오디오 I/O 기본 설정에 나타납니다. DAW에 따라 사용하기 전에 특정 입력 또는 출력을 활성화해야 할 수 있습니다.

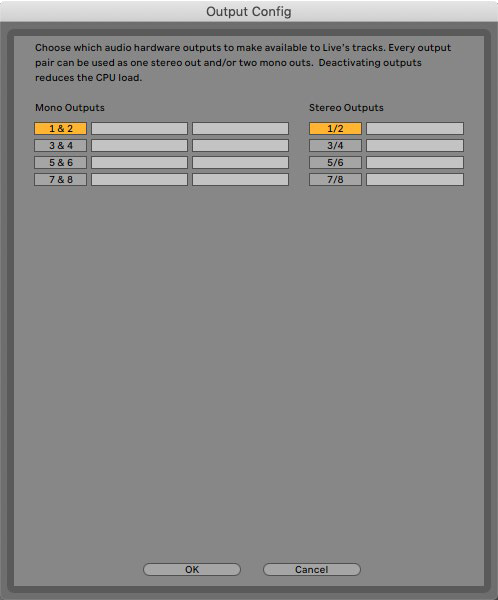

아래의 두 가지 예는 Ableton Live의 입력 및 출력 구성 페이지에서 활성화된 두 개의 입력과 두 개의 출력을 보여줍니다.
|
|
|
*일반적인 이름입니다. 용어는 DAW마다 다를 수 있습니다.
그만큼 Scarlett 18i8 3rd Gen 여러 가지 다른 녹음 및 모니터링 애플리케이션에 대한 탁월한 선택입니다. 몇 가지 일반적인 구성은 아래에 나와 있습니다.

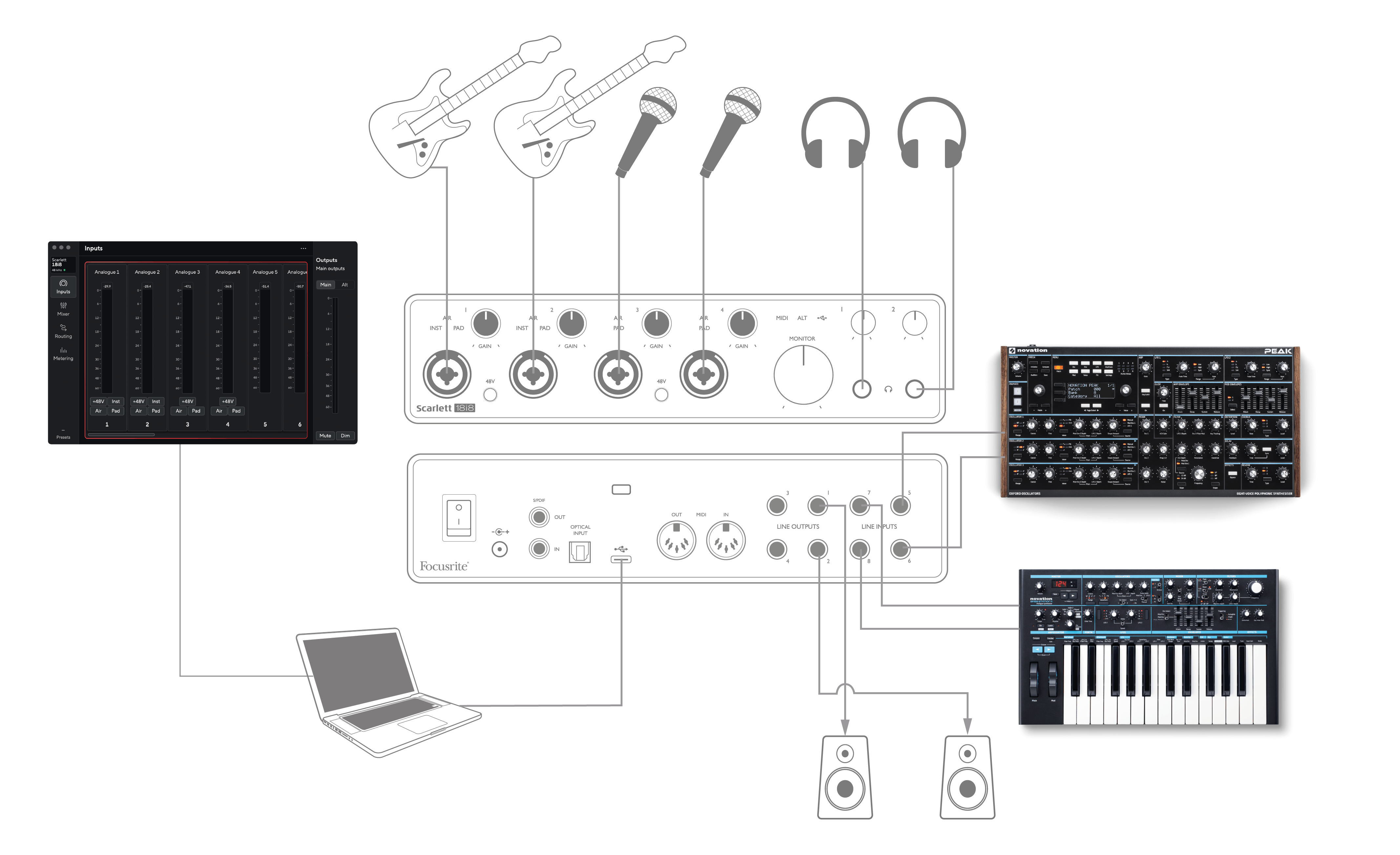

이 설정은 컴퓨터에서 DAW 소프트웨어를 사용하여 뮤지션 그룹을 녹음하기 위한 구성을 보여줍니다. 입력 1과 2는 두 개의 기타에 사용되고 입력 3과 4는 보컬에 사용됩니다. 두 개의 스테레오 키보드가 후면의 입력 5~8에 연결됩니다. 녹음하는 동안 DAW 재생은 라우드스피커에서 모니터링할 수 있으며(별도의 방에 있는 경우 - 그렇지 않은 경우 헤드폰 사용), Focusrite Control을 구성하여 각 보컬리스트에게 전용 헤드폰 믹스를 제공할 수 있습니다. 여기에는 본인, 다른 가수, 기타 및 키보드의 믹스, 그리고 이미 녹음되었을 수 있는 다른 DAW 트랙이 포함될 수 있습니다.
전면 패널 입력 소켓은 XLR 콤보 유형으로, 수컷 XLR 커넥터(마이크 케이블 끝에 하나 있음) 또는 ¼인치(6.35mm) 잭 플러그를 수용합니다. Scarlett 18i8 3rd Gen "마이크/라인" 스위치가 없습니다. XLR을 입력에 연결하면 프리앰프 단계가 자동으로 마이크에 맞게 구성되고 잭 플러그를 연결하면 라인 또는 악기에 맞게 구성됩니다. Focusrite Control에서 INST를 선택합니다( 장치 설정 페이지) 일반 2극 기타 잭을 통해 악기(기타 등)를 연결하는 경우. 3극(TRS) 잭을 통해 외부 오디오 믹서의 밸런스 출력과 같은 라인 레벨 소스를 연결하는 경우 INST를 꺼야 합니다.
참고
콤보 커넥터는 두 가지 유형의 잭 플러그를 모두 받아들입니다.
콘덴서 마이크를 사용하는 경우 48V 버튼을 눌러 마이크에 팬텀 전원을 공급합니다. (예시에서 이는 입력 3 및 4의 48V 버튼입니다.) 다이나믹 또는 리본과 같은 다른 유형의 대부분의 최신 마이크는 팬텀 전원을 실수로 적용해도 손상되지 않지만 일부 오래된 마이크는 손상될 수 있습니다. 의심스러운 경우 마이크 사양을 확인하여 사용하기에 안전한지 확인하십시오.
입력 채널 1~4 Scarlett 18i8 3rd Gen 각각 PAD 기능이 있습니다. Focusrite Control에서 선택하면(PAD가 활성화되면 녹색으로 켜짐) DAW에 공급되는 신호 레벨이 10dB 감소합니다. 소스의 출력 레벨이 특히 "뜨거울" 경우, 최소 게인에서도 클리핑이나 게인 헤일로가 빨간색으로 변하는 것을 알아차릴 수 있는 경우 이 기능이 유용할 것입니다.
디지털 오디오 시스템과 관련하여 "레이턴시"라는 용어를 자주 듣게 될 것입니다. 위에서 설명한 간단한 DAW 녹음 애플리케이션의 경우 레이턴시는 입력 신호가 컴퓨터와 오디오 소프트웨어를 통과하고 오디오 인터페이스를 통해 다시 나가는 데 걸리는 시간입니다.
대부분의 간단한 녹음 상황에서는 문제가 되지 않지만, 어떤 상황에서는 입력 신호를 모니터링하면서 녹음하려는 연주자에게는 지연이 문제가 될 수 있습니다. 이는 특히 많은 DAW 트랙, 소프트웨어 악기 및 FX 플러그인을 사용하여 특히 큰 프로젝트에서 오버더빙을 녹음할 때 필요할 수 있는 DAW의 녹음 버퍼 크기를 늘려야 하는 경우일 수 있습니다.
버퍼 설정이 너무 낮으면 일반적으로 오디오가 끊기거나(클릭과 팝) DAW 내에서 CPU 부하가 특히 높을 수 있습니다(대부분 DAW에는 CPU 판독값이 있음). Mac에서 이런 현상이 나타나면 DAW 자체에서 버퍼 크기를 늘릴 수 있습니다. Windows에서는 ASIO 제어판에서 이를 변경해야 할 가능성이 높으며, 일반적으로 DAW 설정 환경 설정*에서 액세스할 수 있습니다.
그만큼 Scarlett 18i8 3rd Gen, Focusrite Control을 사용하면 지연 시간 없이 모니터링할 수 있어 이 문제를 해결할 수 있습니다. 입력 신호를 직접 라우팅할 수 있습니다. Scarlett 18i8 3rd Gen'의 헤드폰 및 라인 출력. 이를 통해 음악가는 컴퓨터 재생과 함께 초저 지연 시간(즉, 효과적으로 "실시간"으로)으로 자신의 소리를 들을 수 있습니다. 이 설정은 컴퓨터로의 입력 신호에 어떤 영향도 미치지 않습니다. 그러나 소프트웨어 플러그인으로 라이브 악기에 추가되는 효과는 헤드폰에서 들리지 않지만 FX는 여전히 녹음에 존재합니다.
Focusrite Control을 통해 입력을 모니터링할 때 DAW 소프트웨어가 현재 녹음 중인 입력을 출력으로 라우팅하도록 설정되지 않았는지 확인하세요. 설정된 경우, 음악가는 자신의 소리를 "두 번" 듣게 되고, 한 신호는 에코로 들리게 지연됩니다.
* 일반적인 이름입니다. 용어는 DAW마다 다를 수 있습니다.
후면 패널의 1/4” LINE OUTPUTS 1 및 2 잭은 일반적으로 모니터링 스피커로 오디오를 보내는 데 사용됩니다. 액티브 모니터에는 볼륨 컨트롤이 있는 내부 앰프가 있으며 직접 연결할 수 있습니다. 패시브 라우드 스피커에는 별도의 스테레오 앰프가 필요합니다. 후면 패널 출력은 앰프의 입력에 연결해야 합니다.
액티브 스피커 연결:

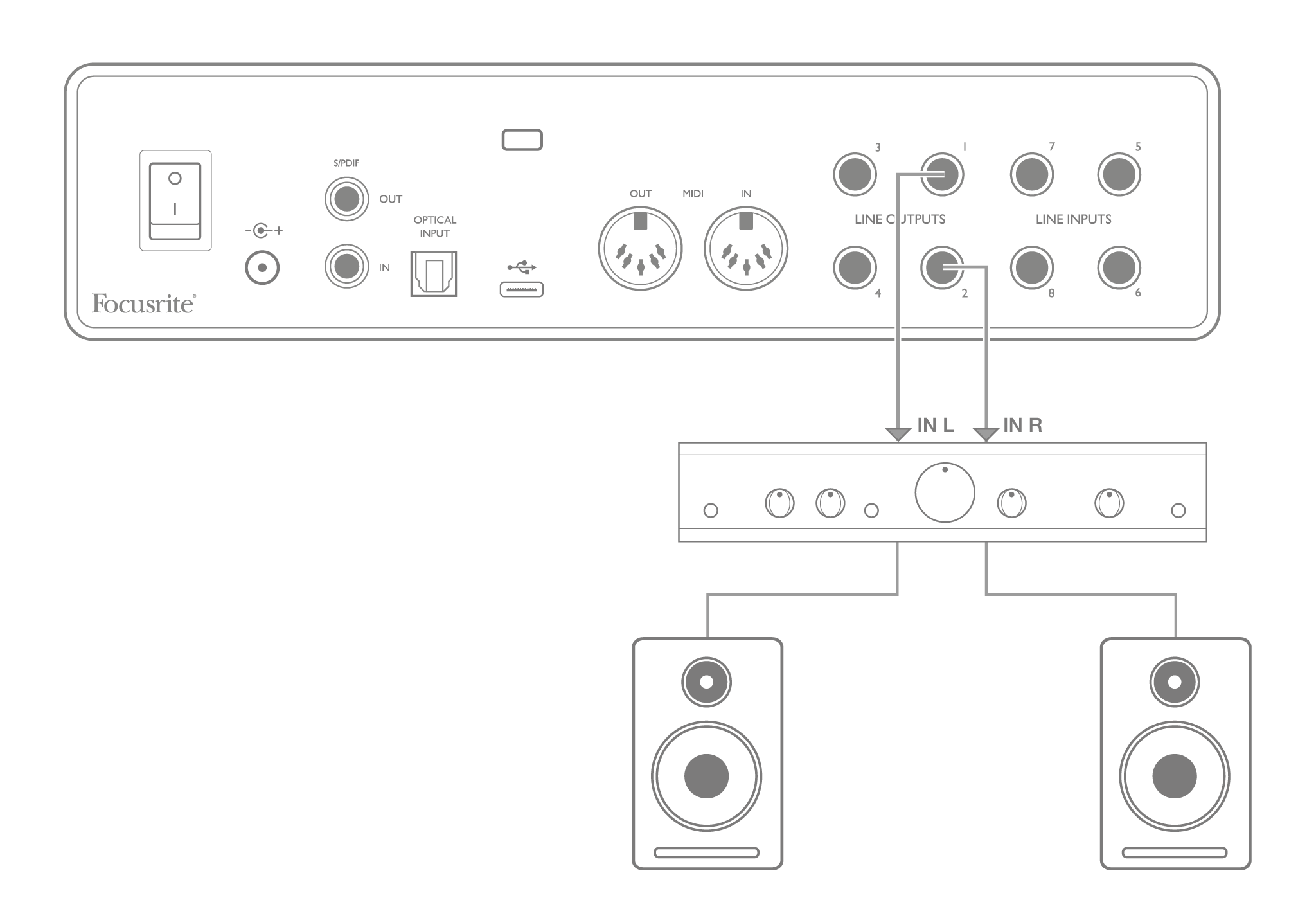

수동 스피커를 스테레오 앰프에 연결:
모든 라인 출력 커넥터는 3극(TRS) ¼” (6.35mm) 잭 소켓이며 전자적으로 밸런스드입니다. 일반적인 소비자용(하이파이) 앰프와 소형 전원 모니터는 아마도 포노(RCA) 소켓이나 컴퓨터에 직접 연결하기 위한 3.5mm 3극 잭 플러그를 통해 언밸런스드 입력을 가질 것입니다. 어느 쪽이든 한쪽 끝에 잭 플러그가 있는 케이블을 사용하십시오.
전문가용 액티브 모니터와 전문가용 파워 앰프는 일반적으로 밸런스드 입력을 갖습니다.
LINE OUTPUT 1~4에는 스피커를 보호하기 위한 "안티 쿵쿵" 회로가 통합되어 있습니다. Scarlett 18i8 3rd Gen 스피커(및 앰프 사용 시)가 연결되고 활성화되어 있는 동안 켜집니다.
경고
라우드스피커가 마이크와 동시에 활성화되면 오디오 피드백 루프가 생성될 위험이 있습니다! 녹음하는 동안에는 항상 모니터링 라우드스피커를 끄거나 낮추고, 오버더빙할 때는 헤드폰을 사용하는 것이 좋습니다.

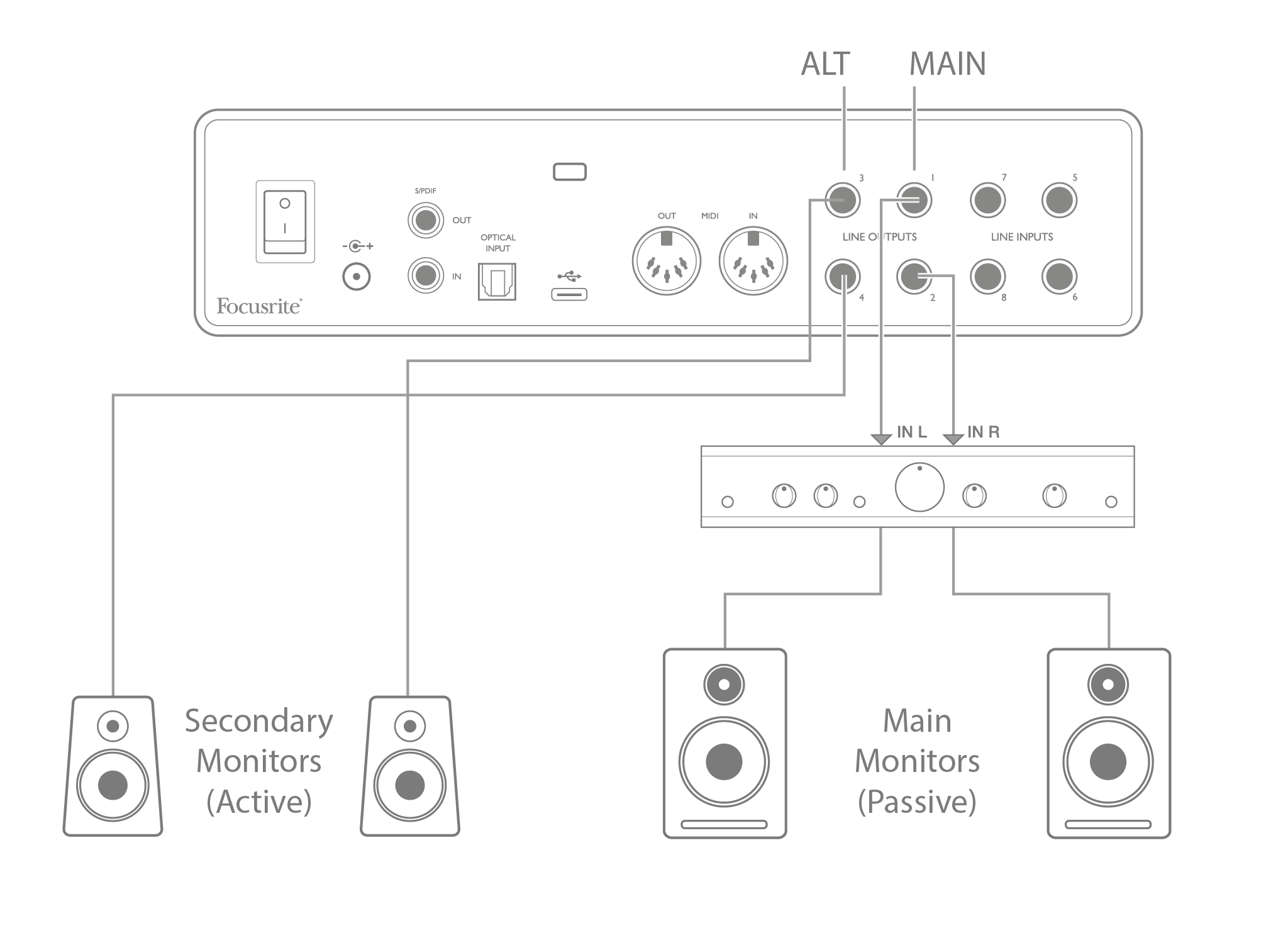

그만큼 Scarlett 18i8 3rd GenALT 기능을 사용하면 두 번째 모니터 쌍을 쉽게 추가할 수 있습니다. 두 번째 쌍을 LINE OUTPUTS 3 및 4에 연결합니다. 활성화한 후 스피커 스위칭 Focusrite Control에서 메인 모니터와 보조 모니터 사이를 전환하려면 다음을 클릭하세요. 화면상에서 기본 그리고 대체 버튼. ALT가 활성화되면 메인 믹스 출력이 1과 2 대신 LINE OUTPUTS 3과 4로 공급되고 녹색 ALT LED가 켜지면서 이를 확인합니다.
참고
전환할 때 기본 그리고 대체, 사용하지 않는 스피커 쌍에 공급되는 라인 출력은 음소거됩니다. 스피커 스위칭 비활성화되어 있고, 라인 출력 1~4는 모두 처음에 음소거되어 있습니다(안전을 위해). Focusrite Control에서 해당 출력의 음소거를 해제해야 합니다. 스피커 전환에 대한 자세한 내용은 Focusrite Control 설명서를 참조하십시오.
8개의 아날로그 입력 외에도 Scarlett 18i8 3rd Gen 44.1/48kHz 샘플 속도에서 8개의 추가 오디오 입력 또는 88.2/96kHz에서 4개의 추가 오디오 입력을 제공할 수 있는 광학 ADAT 입력 포트가 있습니다. (광학 ADAT 입력 포트는 176.4/192kHz 샘플 속도를 지원하지 않습니다.) Focusrite Scarlett OctoPre와 같은 ADAT 출력이 장착된 별도의 8채널 마이크 프리앰프를 사용하면 간단하고 뛰어난 방법으로 확장할 수 있습니다. Scarlett 18i8 3rd Gen의 입력 기능.

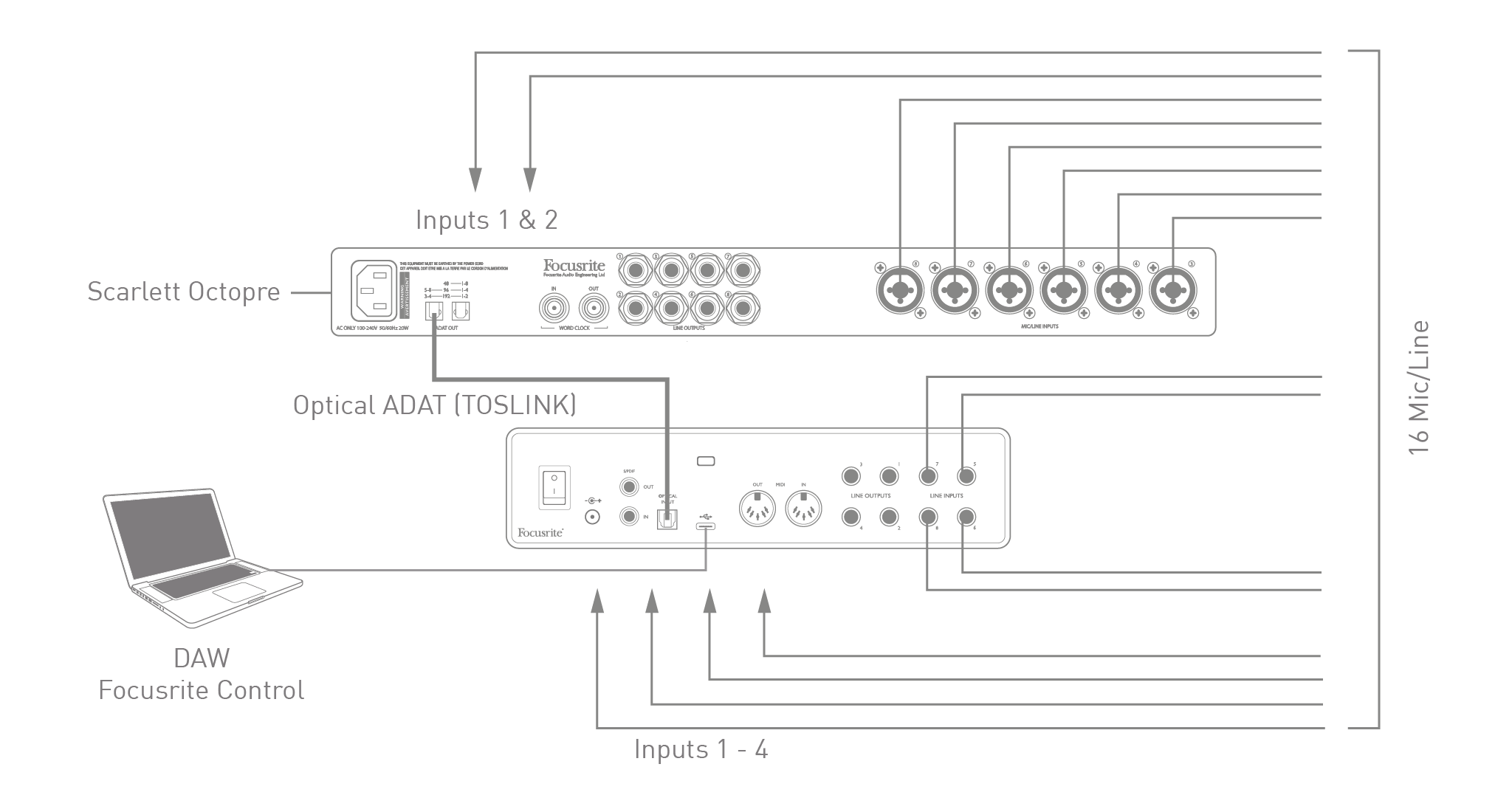

Scarlett OctoPre의 ADAT 출력은 다음에 연결됩니다. Scarlett 18i8 3rd Gen단일 TOSLINK 광 케이블을 사용하여 ADAT 입력을 연결합니다. 장치를 동기화하려면 Scarlett OctoPre의 클록 소스를 내부로 설정하고 Scarlett 18i8 3rd Gen (을 통해 Focusrite Control) 에게 아다트.
작은 정보
두 개의 디지털 장치를 어떤 방법으로든 상호 연결하는 경우 항상 두 장치의 샘플 속도가 동일하게 설정되어 있는지 확인하세요.
다음을 사용하여 구현된 추가 ADAT 입력을 라우팅할 수 있습니다. Focusrite Control 다른 입력과 같은 방식으로. 추가 입력은 필요에 따라 모든 음악가의 헤드폰 믹스의 일부를 형성할 수 있습니다.
그만큼 Scarlett 18i8 3rd Gen 하드웨어 내의 Focusrite Control에서 정의된 믹스 구성을 저장할 수 있는 기능이 있습니다. 이 기능을 사용하면 컴퓨터를 사용하여 이를 구성(예: 무대 키보드 믹서)하고 구성을 장치 자체에 업로드할 수 있습니다. 그런 다음 다음을 사용할 수 있습니다. Scarlett 18i8 3rd Gen 키보드 장비의 일부로 간단한 로컬 믹서로 여러 키보드의 전반적인 믹스를 제어할 수 있습니다.

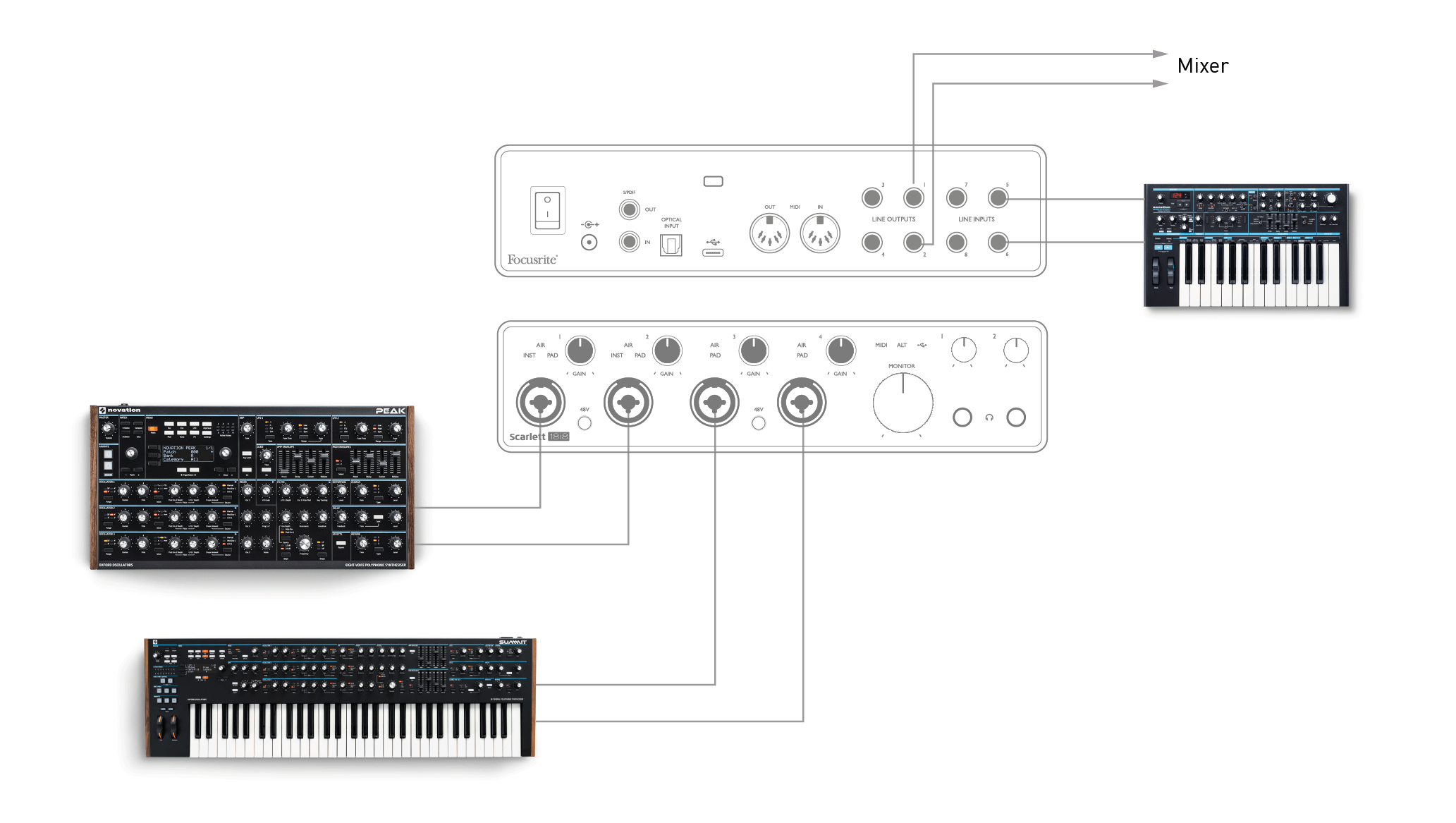

표시된 예에서 3개의 스테레오 합성기가 입력에 연결됩니다. Scarlett 18i8 3rd Gen; 모니터 출력은 메인 PA 시스템으로 연결됩니다. 전면 패널에서 세 번째 키보드에 대한 게인을 두 개 조정할 수 있습니다. 키보드 믹스의 전체 레벨도 조정할 수 있습니다.
디지털 연결을 사용하여 Scarlett 18i8 3rd Gen 3세대, S/PDIF, 2채널 독립형 프리앰프로도 사용 가능합니다.
Scarlett의 모든 입력(마이크, 라인 또는 악기)에 두 개의 입력 소스를 연결할 수 있으며 Focusrite Control을 사용하면 아날로그 입력을 S/PDIF 출력으로 직접 라우팅할 수 있습니다. 그런 다음 S/PDIF 출력을 다른 인터페이스의 S/PDIF 입력에 연결하여 해당 인터페이스의 채널 수를 확장할 수 있습니다(예: 두 번째 Scarlett 18i8 3rd Gen또는 Scarlett 18i20과 같은 더 큰 인터페이스를 사용합니다.
