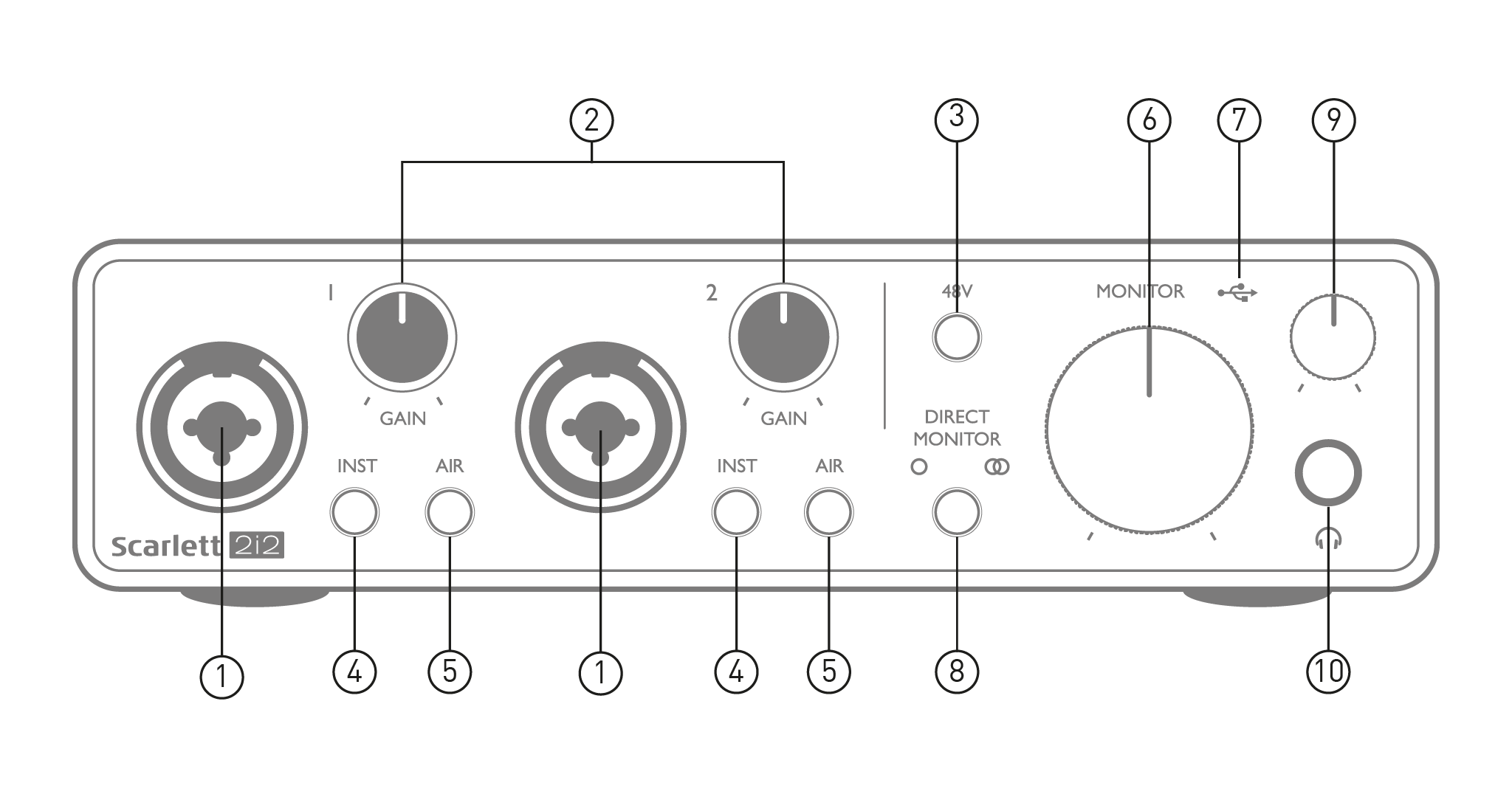

입력 1 및 2 – “콤보” 입력 소켓 – 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 여기에 연결하십시오. 콤보 소켓은 XLR 및 ¼인치(6.35mm) 잭을 모두 지원합니다. 마이크는 XLR 플러그를 사용하여 연결하고, 악기 및 라인 레벨 신호는 TS 또는 TRS 타입의 ¼인치(6.35mm) 잭 플러그를 사용하여 연결해야 합니다. 프리앰프 게인은 XLR 플러그를 연결했을 때는 마이크에 적합하고, 잭 플러그를 연결했을 때는 더 높은 레벨의 신호에 적합합니다. 마이크 이외의 장치(예: 사운드 모듈 또는 FX 장치의 출력)는 XLR 플러그를 통해 연결하지 마십시오. 신호 레벨이 높아 프리앰프에 과부하가 걸려 왜곡이 발생할 수 있습니다. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.
-
이득 1 그리고 게인 2 - 입력 1과 2의 신호에 대한 프리앰프 게인을 각각 조절합니다. 게인 컨트롤에는 신호 레벨을 확인하는 삼색 LED 링이 있습니다. 녹색은 입력 레벨이 -24dBFS 이상(즉, '신호 존재')임을 나타내고, -6dBFS에서는 신호가 클리핑에 가까워짐을 나타내기 위해 주황색으로 바뀌며, 0dBFS에서는 빨간색(디지털 클리핑)으로 바뀝니다.
-
48볼트 - 마이크 입력용 팬텀 전원 스위치 - 콤보 커넥터의 XLR 접점에서 48V 팬텀 전원을 활성화합니다.
-
INST 각 입력에는 라인/악기 레벨 스위치가 있어 게인과 입력 임피던스를 악기 레벨 또는 라인 레벨 신호에 맞게 변경할 수 있습니다. 악기 모드가 선택되면 'INST' 표시등이 빨간색으로 켜집니다. Focusrite Control에서도 INST 기능을 활성화할 수 있습니다.
-
공기 각 입력에 대해 AIR 모드를 활성화하는 스위치가 두 개 있습니다. AIR 모드는 입력단의 주파수 응답을 클래식 트랜스포머 기반 Focusrite ISA 마이크 프리앰프를 모방하도록 변경합니다. 'AIR' 모드가 선택되면 노란색으로 점등됩니다. Focusrite Control에서도 AIR 모드를 선택할 수 있습니다.
-
감시 장치 - 메인 모니터 출력 레벨 제어 - 메인(후면 패널) 출력의 출력 레벨을 설정합니다. 왼쪽 그리고 오른쪽.
-
USB LED - 스칼렛이 컴퓨터에 연결되어 인식되면 녹색 LED가 켜집니다.
-
직접 모니터링 이 스위치는 입력 신호를 출력으로 직접 전달하는 세 가지 설정(OFF, MONO, STEREO)을 제공합니다. OFF로 설정하면 DAW를 통해 입력 소스를 모니터링할 수 있으며, MONO 또는 STEREO로 설정하면 프리앰프 입력에서 직접 모니터링하므로 지연 시간이 없습니다. MONO 또는 STEREO 기호는 각각 모노 및 스테레오 모드 선택 시 녹색으로 점등됩니다. 다이렉트 모니터가 켜지면 신호가 소프트웨어 재생 신호와 결합됩니다.
-
헤드폰 레벨 – 전면 패널 스테레오 헤드폰 출력의 출력 레벨을 조절합니다.
-
헤드폰 소켓 – ¼” TRS 출력 잭. 헤드폰에 ¼” TRS 잭 플러그가 있는 경우 직접 연결하십시오. 3.5mm TRS “미니 잭”이 있는 경우 TRS ¼”-3.5mm 잭 어댑터를 사용하십시오. 4극 TRRS 플러그가 장착된 헤드폰은 제대로 작동하지 않습니다.
