Scarlett 2i2 3rd Gen 하드웨어 기능

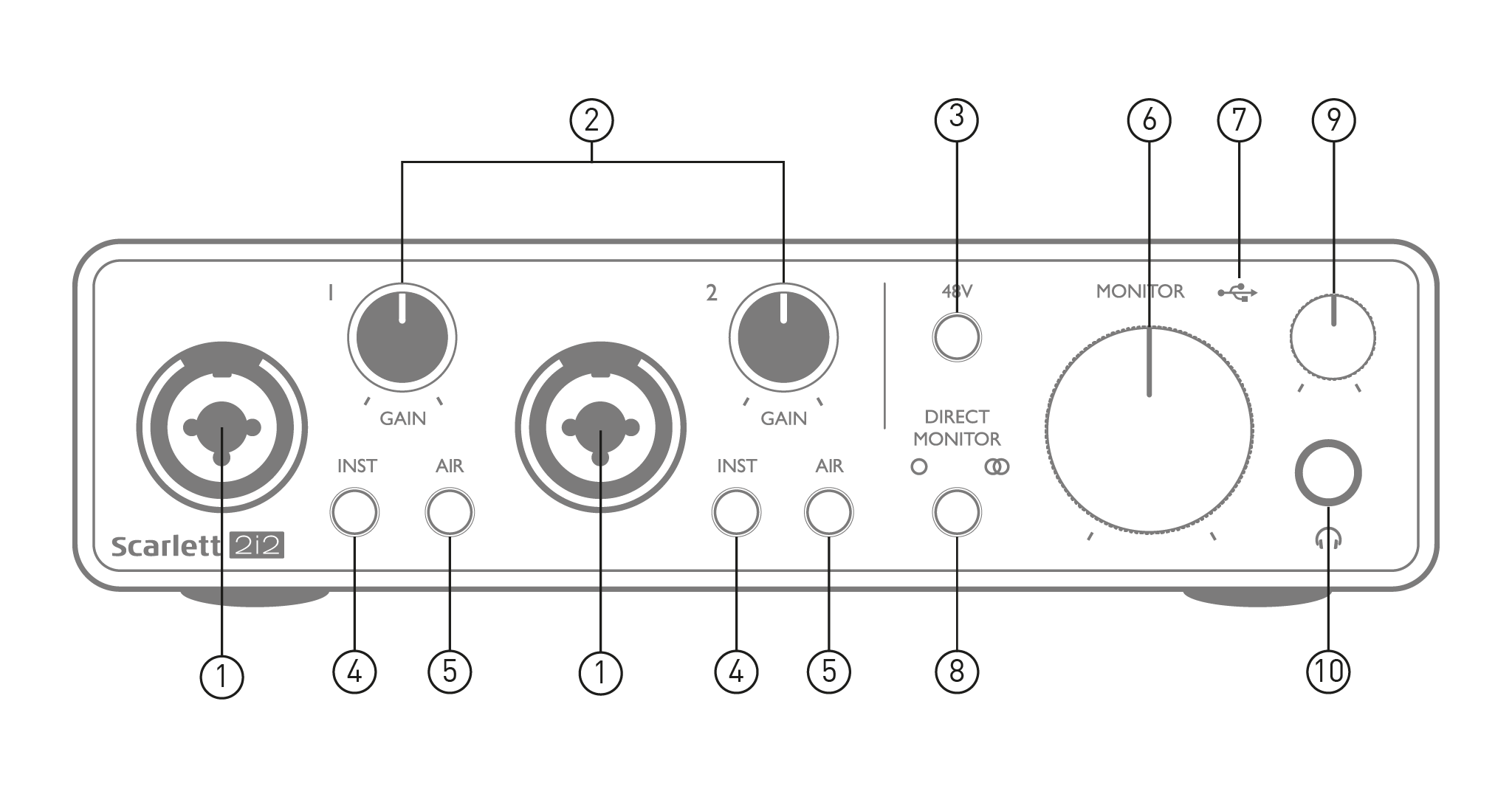

입력 1 및 2 - "콤보" 입력 소켓 - 여기에 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 연결합니다. 콤보 소켓은 XLR과 ¼"(6.35mm) 잭을 모두 수용합니다. 마이크는 XLR 플러그를 사용하여 연결합니다. 악기와 라인 레벨 신호는 TS 또는 TRS 유형의 ¼"(6.35mm) 잭 플러그를 통해 연결해야 합니다. 프리앰프 게인은 XLR 플러그가 삽입된 경우 마이크에 적합하고 잭 플러그가 삽입된 경우 더 높은 레벨의 신호에 적합합니다. 사운드 모듈이나 FX 장치의 출력 등 마이크 외의 다른 것은 XLR 플러그를 통해 연결하지 마십시오. 신호 레벨이 프리앰프에 과부하를 일으켜 왜곡이 발생하기 때문입니다. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.

이득 1 그리고 이득 2 – 입력 1과 2의 신호에 대한 프리앰프 게인을 각각 조정합니다. 게인 컨트롤에는 신호 레벨을 확인하기 위한 3색 LED '링'이 있습니다. 녹색은 최소 -24dBFS의 입력 레벨(즉, '신호 존재')을 나타내고, 링은 -6dBFS에서 주황색으로 바뀌어 신호가 클리핑에 가까움을 나타내고, 마지막으로 0dBFS(디지털 클리핑)에서 빨간색으로 바뀝니다.

48V – 마이크 입력용 팬텀 전원 스위치 - 콤보 커넥터의 XLR 접점에서 48V 팬텀 전원을 공급합니다.

설치 – 각 입력에 대한 라인/악기 레벨 스위치는 악기 또는 라인 레벨 신호에 맞게 게인과 입력 임피던스를 변경합니다. 악기 모드가 선택되면 'INST'가 빨간색으로 켜집니다. Focusrite Control에서 INST를 활성화할 수도 있습니다.

공기 – 각 입력에 대해 AIR 모드를 활성화하는 두 개의 스위치. AIR은 입력 단계의 주파수 응답을 수정하여 고전적인 변압기 기반 Focusrite ISA 마이크 프리앰프를 모델링합니다. 모드가 선택되면 'AIR'이 노란색으로 켜집니다. AIR은 Focusrite Control에서도 선택할 수 있습니다.

감시 장치 – 메인 모니터 출력 레벨 제어 - 메인(후면 패널) 출력에서 출력 레벨을 설정합니다. 왼쪽 그리고 오른쪽.

USB LED – Scarlett이 연결되고 컴퓨터에 인식되면 녹색 LED가 켜집니다.

직접 모니터 – 이 스위치는 세 가지 다른 설정(OFF, MONO, STEREO)으로 입력을 출력으로 직접 라우팅합니다. OFF로 설정하면 입력 소스 모니터링은 DAW를 통해 이루어집니다. MONO 또는 STEREO에서는 모니터링이 프리앰프 입력에서 직접 이루어지므로 지연이 없습니다. 기호 또는 는 각각 모노 및 스테레오 모드 선택을 나타내기 위해 녹색으로 켜집니다. Direct Monitor가 켜져 있으면 신호가 소프트웨어 재생과 결합됩니다.

헤드폰 레벨 – 전면 패널 스테레오 헤드폰 출력의 출력 레벨을 조정합니다.

헤드폰 소켓 – ¼” TRS 출력 잭. 헤드폰에 ¼” TRS 잭 플러그가 있는 경우 직접 연결하고, 3.5mm TRS “미니 잭”이 있는 경우 TRS ¼”-3.5mm 잭 어댑터를 사용합니다. 4극 TRRS 플러그가 장착된 헤드폰은 제대로 작동하지 않습니다.

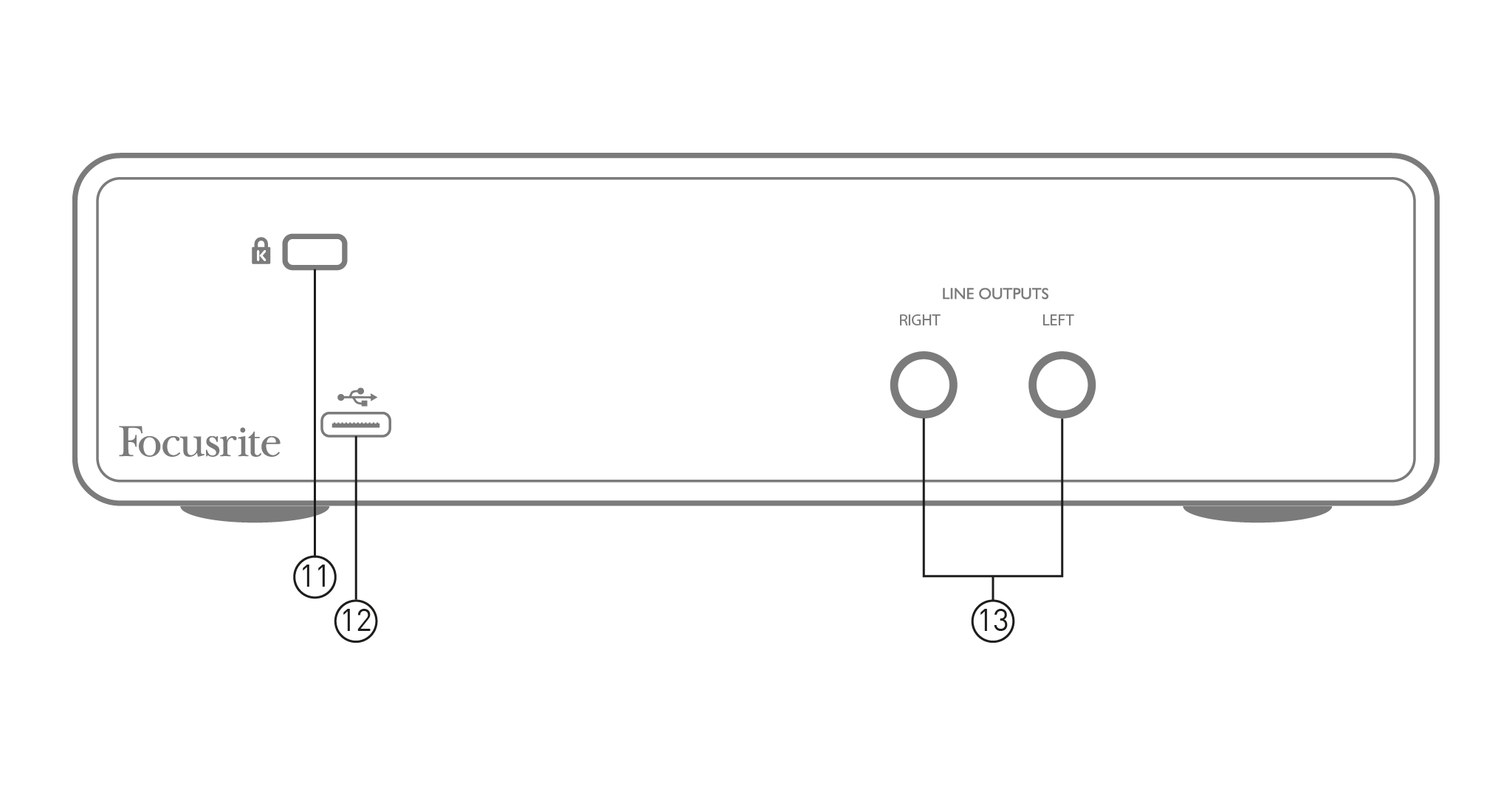

케이 (켄싱턴 보안 잠금 장치) - 보안 Scarlett 2i2 3rd Gen 원하는 경우 적합한 구조로 변경할 수 있습니다.

USB 2.0 포트 – C형 커넥터; 제공된 케이블로 컴퓨터에 연결하세요.

라인 출력: 왼쪽 그리고 오른쪽 – 2 x ¼” (6.35 mm) TRS 잭 소켓; +10 dBu 출력 레벨(가변), 전자적으로 균형 잡힘. ¼” TRS(균형 연결) 또는 TS(언밸런스 연결) 잭 플러그를 사용할 수 있습니다.
