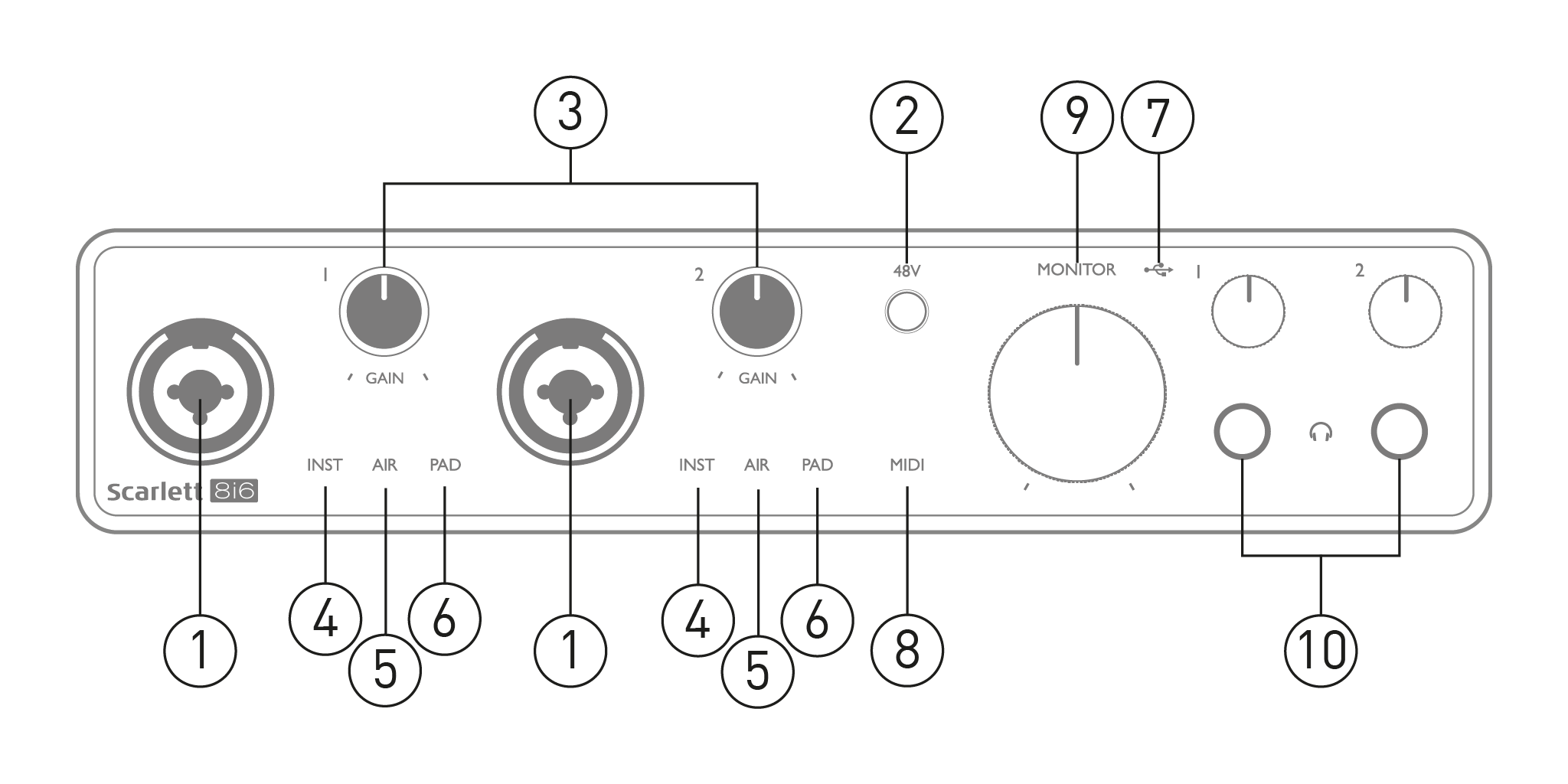

입력 1 및 2 - "콤보" 입력 소켓 - 여기에 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 연결합니다. 콤보 소켓은 XLR 및 ¼"(6.35mm) 잭을 모두 수용합니다. 마이크는 XLR 플러그를 사용하여 연결합니다. 악기와 라인 레벨 신호는 TS 또는 TRS 유형의 ¼"(6.35mm) 잭 플러그를 통해 연결합니다. 프리앰프 게인은 XLR 플러그가 삽입된 경우 마이크에 적합하고 잭 플러그가 삽입된 경우 더 높은 레벨 신호에 적합합니다. 사운드 모듈 또는 FX 장치의 출력 등 마이크 외의 다른 것은 XLR 플러그를 통해 연결하지 마십시오. 신호 레벨이 프리앰프에 과부하를 일으켜 왜곡이 발생합니다. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.
-
48V – 콤보 커넥터의 XLR 접점(마이크 입력)에서 48V 팬텀 전원을 활성화하려면 누릅니다. 48V 팬텀 전원이 선택되면 표시등이 빨간색으로 켜집니다.
-
이득 1 그리고 이득 2 - 입력 1과 2의 신호에 대한 입력 게인을 각각 조정합니다. 게인 컨트롤에는 신호 레벨을 확인하기 위한 3색 LED '링'이 있습니다. 녹색은 최소 -24dBFS의 입력 레벨(즉, '신호 존재')을 나타내고, 링은 -6dBFS에서 주황색으로 바뀌어 신호가 클리핑에 가까움을 나타내고, 0dBFS(디지털 클리핑)에서 빨간색으로 바뀝니다.
-
설치 – 입력 1 및 2의 잭에 대한 입력 유형은 Focusrite Control에서 선택할 수 있습니다. INST를 선택하면 빨간색 LED가 켜집니다. INST를 선택하면 게인 범위와 입력 임피던스가 변경되고(LINE에 비해) 입력이 언밸런스됩니다. 이렇게 하면 악기를 직접 연결(2극(TS) 잭 플러그를 통해)하는 데 최적화됩니다. INST가 꺼지면 입력이 라인 레벨 신호 연결에 적합합니다. 라인 레벨 신호는 3극(TRS) 잭을 통해 밸런스 형태로 연결하거나 2극(TS) 잭을 통해 언밸런스 형태로 연결할 수 있습니다.
-
공기 – 입력 1 및 2에 대한 AIR 모드 선택을 나타내는 두 개의 노란색 LED. Focusrite Control에서 선택된 AIR 모드는 입력 단계의 주파수 응답을 수정하여 고전적인 변압기 기반 Focusrite ISA 마이크 프리앰프를 모델링합니다.
-
인주 – 녹색 LED 2개; Focusrite Control에서 입력 1 및 2에 대해 PAD가 선택되면 켜집니다. PAD는 DAW로 가는 신호 레벨을 10dB 감소시킵니다. 입력 소스 레벨이 특히 높을 때 사용합니다.
-
USB LED - Scarlett이 컴퓨터에 연결되고 인식되면 녹색 LED가 켜집니다.
-
미디 LED – 녹색 LED, MIDI 데이터가 수신되면 켜집니다. 미디 입력 포트.
-
감시 장치 – 메인 모니터 출력 레벨 제어 – 이것은 아날로그 제어이며 후면 패널의 출력 1과 2의 레벨을 조정합니다.
-
- 헤드폰 볼륨 컨트롤 아래에 있는 두 개의 ¼” (6.25mm) TRS 잭 소켓에 스테레오 헤드폰 한 쌍 또는 두 쌍을 연결합니다. 헤드폰 출력은 항상 Focusrite Control에서 각각 아날로그 출력 1 및 2와 3 및 4로 라우팅된 신호를 전달합니다(스테레오 쌍으로).
-

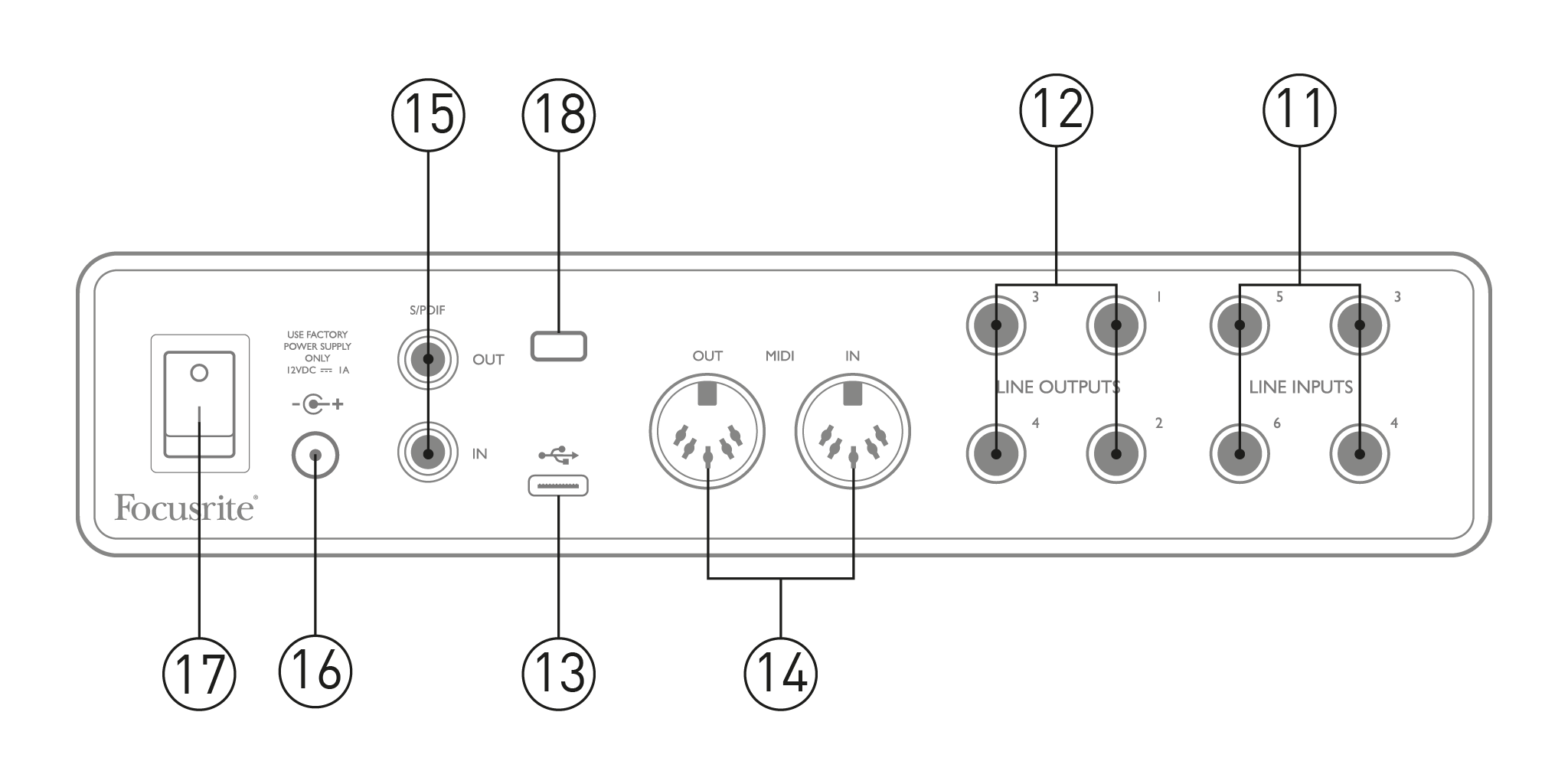

라인 입력 3 에게 6 – ¼” (6.35 mm) 잭 소켓에 4개의 밸런스 아날로그 라인 입력. ¼” TRS(밸런스) 또는 TS(언밸런스) 잭 플러그를 사용하여 여기에 추가 라인 레벨 소스를 연결합니다.
-
라인 출력 1 에게 4 – ¼인치(6.35mm) 잭 소켓에 4개의 밸런스 아날로그 라인 출력이 있습니다. 밸런스 연결에는 TRS 잭을 사용하고 언밸런스 연결에는 TS 잭을 사용합니다. 출력 1과 2는 일반적으로 기본 모니터링 시스템을 구동하는 데 사용되지만 이러한 출력에서 사용 가능한 신호는 Focusrite Control에서 정의할 수 있습니다. 출력 3과 4는 대체 스피커(예: 미드필드, 니어필드 등)를 구동하거나 아웃보드 FX 프로세서를 구동하는 데 사용할 수 있습니다.
-
-
미디 입력 그리고 미디 아웃 – 외부 MIDI 장비 연결을 위한 표준 5핀 DIN 소켓. Scarlett 8i6 3rd Gen MIDI 인터페이스 역할을 하며, 컴퓨터에서 나오는 MIDI 데이터를 추가 MIDI 장치로 분배할 수 있습니다.
-
SPDIF 입력 그리고 밖으로 – 2채널 디지털 오디오 신호를 입출력하는 2개의 포노(RCA) 소켓 Scarlett 8i6 3rd Gen S/PDIF 형식으로. 이는 유닛으로/에서 입력 7과 8, 출력 5와 6입니다. 다른 모든 입력 및 출력과 마찬가지로 이러한 커넥터의 신호는 Focusrite Control에서 라우팅될 수 있습니다.
-
외부 DC 전원 입력 – Scarlett 8i6 3rd Gen 공급된 AC 어댑터(PSU)에서 전원을 공급받으며 정격은 12V DC, 1A입니다. 동축 커넥터의 극성은 중앙 핀의 양극(+12V)입니다. Scarlett 8i6 3rd Gen 호스트 컴퓨터의 USB 포트를 통해 전원을 공급할 수 없습니다.
-
전원 켜기/끄기 스위치.
-
케이 (켄싱턴 보안 잠금 장치) - 보안 Scarlett 8i6 3rd Gen 원하는 경우 적합한 구조로 변경할 수 있습니다.
당신의 8i6 본 제품은 외부 12V DC, 1A 전원 어댑터를 사용하여 전원을 공급받아야 합니다. 적합한 어댑터가 제품과 함께 제공됩니다.
중요
제공된 전원 어댑터만 사용하시기를 권장합니다. 이 어댑터를 사용하지 않을 경우 제품이 영구적으로 손상될 수 있습니다.
USB 포트 종류: 그 8i6 후면 패널에 USB 2.0 Type C 포트가 하나 있습니다. 소프트웨어 설치가 완료되면 연결하십시오. 8i6 컴퓨터에 연결할 때, 컴퓨터에 USB Type A 포트가 있는 경우 제품에 포함된 Type A-to-Type C USB 케이블을 사용하십시오. 컴퓨터에 USB Type C 포트가 있는 경우, 컴퓨터 부품 판매점에서 Type C-to-Type C 케이블을 구입하십시오.
USB 표준참고로, 이는 다음과 같은 이유 때문입니다. 8i6 이 제품은 USB 2.0 장치이므로 컴퓨터에 USB 2.0 규격을 지원하는 포트가 있어야 연결할 수 있습니다. USB 1.0/1.1 포트에서는 작동하지 않습니다. 단, USB 3.0 포트는 USB 2.0 장치를 지원합니다.
USB 케이블이 연결되면 전원을 켜십시오. 8i6 뒷면 패널의 전원 스위치를 켜십시오.
그만큼 8i6 ASIO 또는 WDM을 지원하는 모든 Windows 기반 DAW 또는 Core Audio를 사용하는 모든 Mac 기반 DAW와 호환됩니다. 시작하기 절차를 완료하면 바로 사용할 수 있습니다. 8i6 원하는 DAW를 사용하세요.
참고 - DAW에서 자동으로 선택되지 않을 수 있습니다. 8i6 기본 I/O 장치로 설정되어 있습니다. 수동으로 선택해야 합니다. 포커스라이트 USB ASIO DAW의 드라이버로 사용하세요 오디오 설정* 페이지. ASIO/Core Audio 드라이버를 선택하는 방법을 잘 모르겠으면 DAW 설명서(또는 도움말 파일)를 참조하십시오. 아래 예시는 Ableton Live Lite에서 올바른 구성 방법을 보여줍니다. 환경설정 패널(Windows 버전 표시).
*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.
한 번 8i6 DAW에서 기본 오디오 장치*로 설정하면 모든 입력 및 출력이 DAW의 오디오 I/O 환경설정에 표시됩니다. 사용하는 DAW에 따라 특정 입력 또는 출력을 사용 전에 활성화해야 할 수 있습니다.
아래 두 예시는 Ableton Live의 입력 및 출력 구성 페이지에서 두 개의 입력과 두 개의 출력이 활성화된 경우를 보여줍니다.
|
|
|
*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.
그만큼 Scarlett 8i6 3rd Gen 여러 녹음 및 모니터링 애플리케이션에 대한 탁월한 선택입니다. 몇 가지 일반적인 구성은 아래에 나와 있습니다.

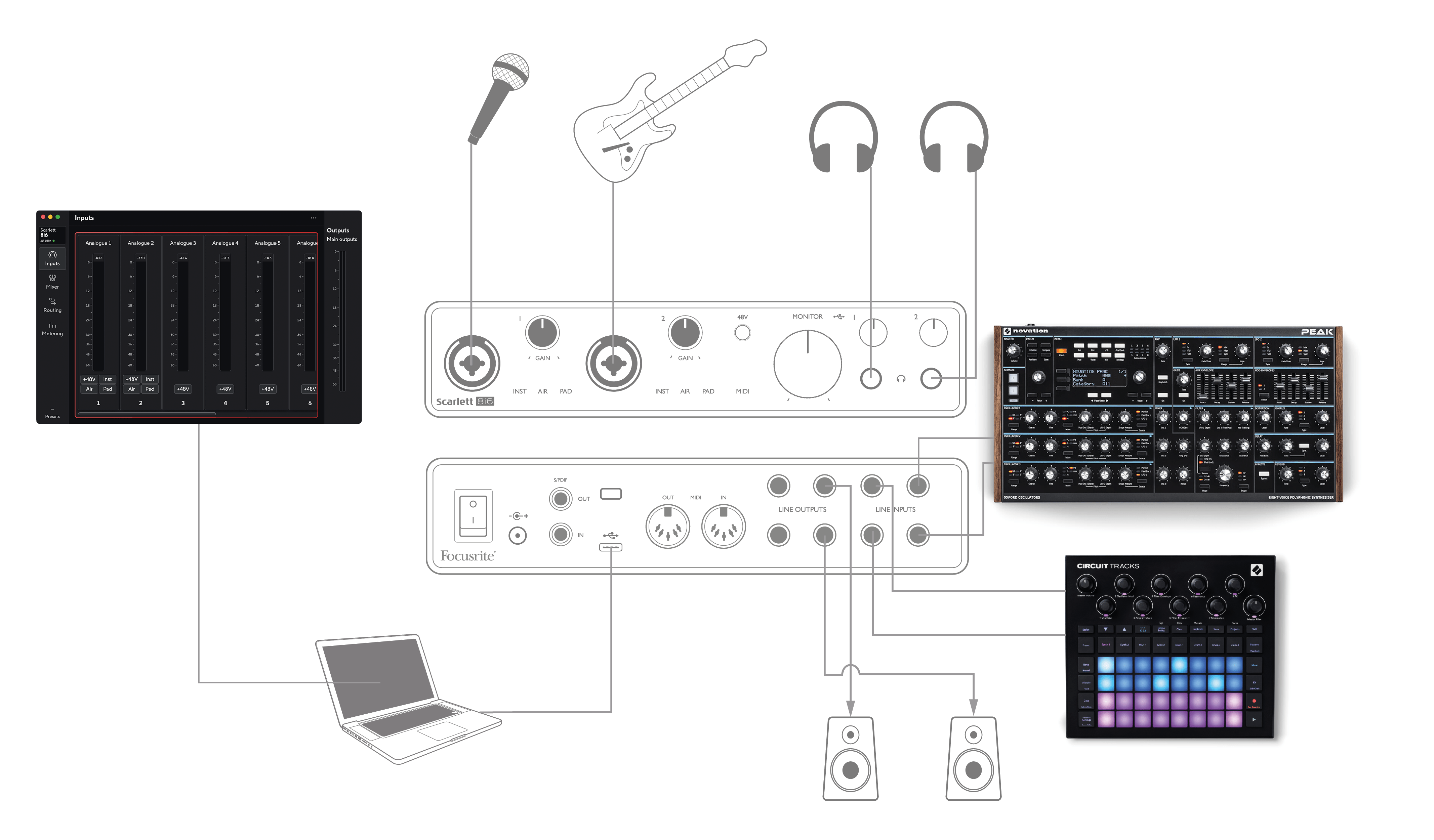

이 설정은 Mac 또는 PC에서 DAW 소프트웨어를 사용하여 키보드와 드럼 머신으로 보컬리스트와 기타리스트를 함께 녹음하기 위한 구성을 보여줍니다. 입력 1과 2는 각각 보컬과 기타에 사용되고, 입력 3과 4는 키보드의 스테레오 출력을 수신하고, 입력 5와 6은 드럼 머신에 사용됩니다.
각 소스는 DAW의 별도 트랙(또는 스테레오 트랙 쌍)에 녹음됩니다. 녹음하는 동안 악기와 보컬의 믹스와 DAW에 이미 녹음된 모든 트랙의 재생을 헤드폰으로 모니터링할 수 있습니다. 또는 보컬 마이크가 별도의 방에 있는 경우 라우드스피커를 사용할 수 있습니다. 믹스 자체는 Focusrite Control에서 설정됩니다.
전면 패널 입력 소켓은 XLR 콤보 유형으로, XLR 수 커넥터(마이크 케이블 끝에 하나가 있음) 또는 ¼인치(6.35mm) 잭 플러그를 수용합니다. Scarlett 8i6 3rd Gen "마이크/라인" 스위치가 없습니다. XLR을 입력에 연결하면 Focusrite 프리앰프 스테이지가 자동으로 마이크로 구성되고 잭 플러그를 연결하면 라인 또는 악기로 구성됩니다. 선택 설치 Focusrite Control에서( 입력 설정 (페이지) 기타 등의 악기를 일반 2극 기타 잭에 연결하는 경우 설치 외부 오디오 믹서의 밸런스드 출력 등 라인 레벨 소스를 3극(TRS) 잭을 통해 연결하는 경우에는 꺼야 합니다.
참고
콤보 커넥터는 두 종류의 잭 플러그를 모두 지원합니다.
콘덴서 마이크를 사용하는 경우 48V 버튼을 눌러 마이크에 팬텀 전원을 공급합니다. 다이나믹 또는 리본과 같은 다른 유형의 최신 마이크 대부분은 팬텀 전원을 실수로 적용해도 손상되지 않지만 일부 오래된 마이크는 손상될 수 있습니다. 의심스러운 경우 마이크 사양을 확인하여 사용하기 안전한지 확인하십시오.
입력 채널 1 및 2 Scarlett 8i6 3rd Gen 각각 PAD 기능이 있습니다: Focusrite Control에서 선택한 경우(인주 활성화되면 녹색으로 켜짐), DAW에 공급되는 신호 레벨이 10dB 감소합니다. 소스의 출력 레벨이 특히 "뜨거울" 경우, 최소 게인에서도 클리핑이나 게인 헤일로가 빨간색으로 변하는 것을 알아차릴 수 있는 경우 이 기능이 유용할 것입니다.
디지털 오디오 시스템과 관련하여 "레이턴시"라는 용어를 자주 접하게 될 것입니다. 위에서 설명한 간단한 DAW 녹음 애플리케이션의 경우, 레이턴시는 입력 신호가 컴퓨터와 오디오 소프트웨어를 거쳐 오디오 인터페이스를 통해 다시 출력될 때까지 걸리는 시간을 의미합니다.
대부분의 간단한 녹음 상황에서는 문제가 되지 않지만, 특정 상황에서는 입력 신호를 모니터링하면서 녹음하려는 연주자에게 지연 시간이 문제가 될 수 있습니다. 예를 들어, 많은 DAW 트랙, 소프트웨어 악기 및 FX 플러그인을 사용하는 대규모 프로젝트에서 오버더빙을 녹음할 때 DAW의 녹음 버퍼 크기를 늘려야 하는 경우가 이에 해당할 수 있습니다.
버퍼 설정값이 너무 낮으면 오디오에 잡음(클릭이나 팝 노이즈)이 발생하거나 DAW에서 CPU 사용량이 비정상적으로 높아지는 현상이 나타날 수 있습니다(대부분의 DAW는 CPU 사용량을 표시합니다). Mac에서 이러한 문제가 발생하는 경우 DAW 자체에서 버퍼 크기를 늘릴 수 있습니다. Windows에서는 일반적으로 DAW 설정 환경설정*에서 접근할 수 있는 ASIO 제어판에서 버퍼 크기를 변경해야 합니다.
그만큼 8i6Focusrite Control을 사용하면 지연 시간 없는 모니터링이 가능하여 이 문제를 해결할 수 있습니다. 입력 신호를 직접 라우팅할 수 있습니다. 8i6이 설정은 헤드폰 및 라인 출력을 지원합니다. 이를 통해 연주자는 컴퓨터 재생과 함께 초저지연, 즉 사실상 "실시간"으로 자신의 연주 소리를 들을 수 있습니다. 컴퓨터 입력 신호는 이 설정의 영향을 받지 않습니다. 단, 소프트웨어 플러그인을 사용하여 라이브 악기에 추가된 효과는 헤드폰에서는 들리지 않지만 녹음에는 그대로 적용됩니다.
Focusrite Control을 통해 입력을 모니터링할 때, DAW 소프트웨어에서 현재 녹음 중인 입력 신호를 출력으로 라우팅하도록 설정되어 있지 않은지 확인하십시오. 만약 설정되어 있다면, 연주자는 자신의 소리를 "두 번" 듣게 되는데, 한 신호는 에코처럼 지연되어 들릴 수 있습니다.
*일반적인 명칭입니다. DAW에 따라 용어가 다를 수 있습니다.
그만큼 Scarlett 8i6 3rd Gen 외부 아웃보드 프로세서나 효과를 쉽게 통합할 수 있습니다. 좋은 예로는 위에 설명된 것과 유사한 녹음 설정에 아웃보드 스테레오 컴프레서를 포함하는 것입니다.

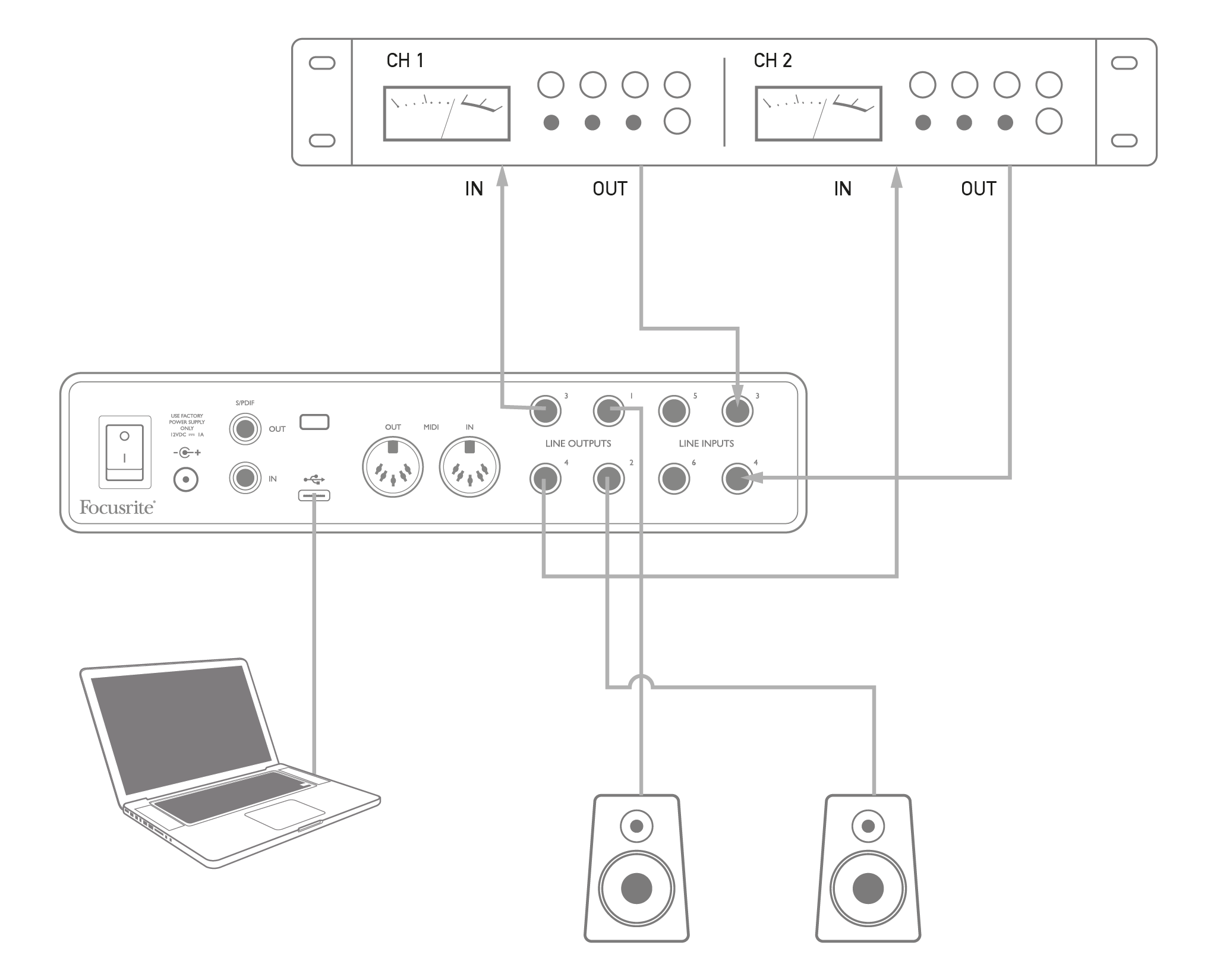

아래에 표시된 대로 라인 출력 3과 4를 컴프레서 입력에 연결하고, 컴프레서 출력을 라인 입력 3과 4에 연결합니다. 그런 다음 DAW에서 출력 3/4로 채널을 라우팅할 수 있습니다. Focusrite Control에서 소프트웨어 재생 3/4를 라인 출력 3/4로 라우팅하면 신호가 컴프레서로 전송됩니다. 이 예에서는 명확성을 위해 전면 패널 연결을 생략했습니다.
필요한 경우 또는 창의적인 효과를 위해 Focusrite Control이나 DAW 소프트웨어를 사용하여 외부 프로세서의 레벨을 조절할 수 있습니다.
그만큼 Scarlett 8i6 3rd Gen 하드웨어 내의 Focusrite Control에서 정의된 믹스 구성을 저장할 수 있는 기능이 있습니다. 이 기능을 사용하면 컴퓨터를 사용하여 이를 구성(예: 무대 위 서브 믹서)하고 구성을 장치 자체에 업로드할 수 있습니다. 그런 다음 다음을 사용할 수 있습니다. Scarlett 8i6 3rd Gen 다양한 악기의 전반적인 믹스를 제어하기 위한 장비의 일부인 믹서로 사용합니다.

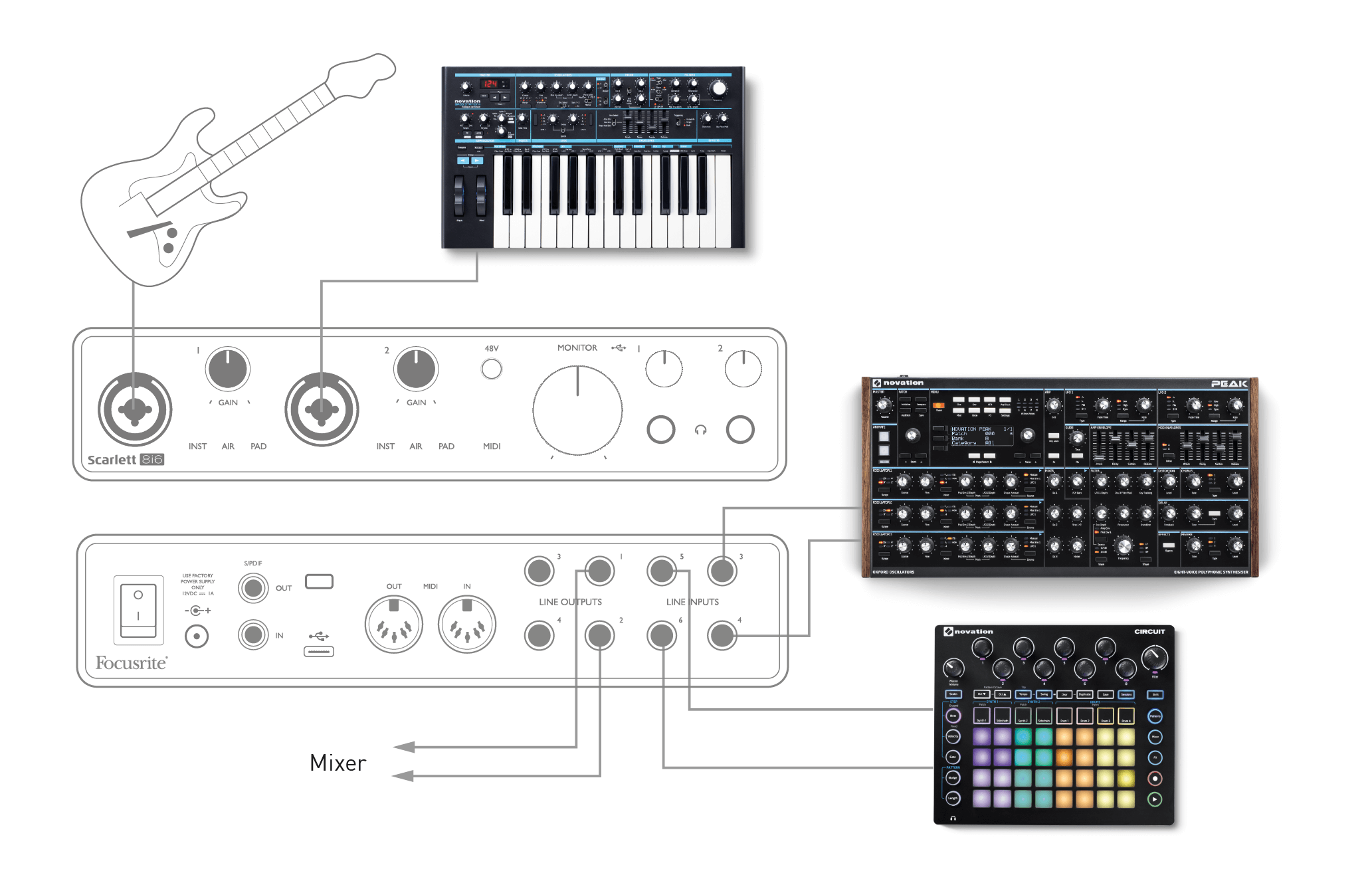

표시된 예에서 기타, 스테레오 및 모노 신디사이저와 그루브박스가 6개의 아날로그 입력에 연결됩니다. Scarlett 8i6 3rd Gen; 출력 1과 2는 메인 PA 시스템으로 연결됩니다. Focusrite Control에서 대략적인 믹스를 설정하고 전면 패널에서 두 개의 모노 소스의 레벨을 스테레오 소스와 비교할 수 있습니다.
디지털 연결을 사용하여 Scarlett 8i6 3rd Gen 3세대, S/PDIF, 2채널 단독 프리앰프로도 사용할 수 있습니다.
Scarlett의 모든 입력(마이크, 라인 또는 악기)에 두 개의 입력 소스를 연결할 수 있으며 Focusrite Control을 사용하면 아날로그 입력을 S/PDIF 출력으로 직접 라우팅할 수 있습니다. 그런 다음 S/PDIF 출력을 다른 인터페이스의 S/PDIF 입력에 연결하여 해당 인터페이스의 채널 수를 확장할 수 있습니다(예: 두 번째 Scarlett 8i6 3rd Gen또는 Scarlett 18i20과 같은 더 큰 인터페이스를 사용합니다.
