4i4 하드웨어 기능

업데이트 시간

전면 패널

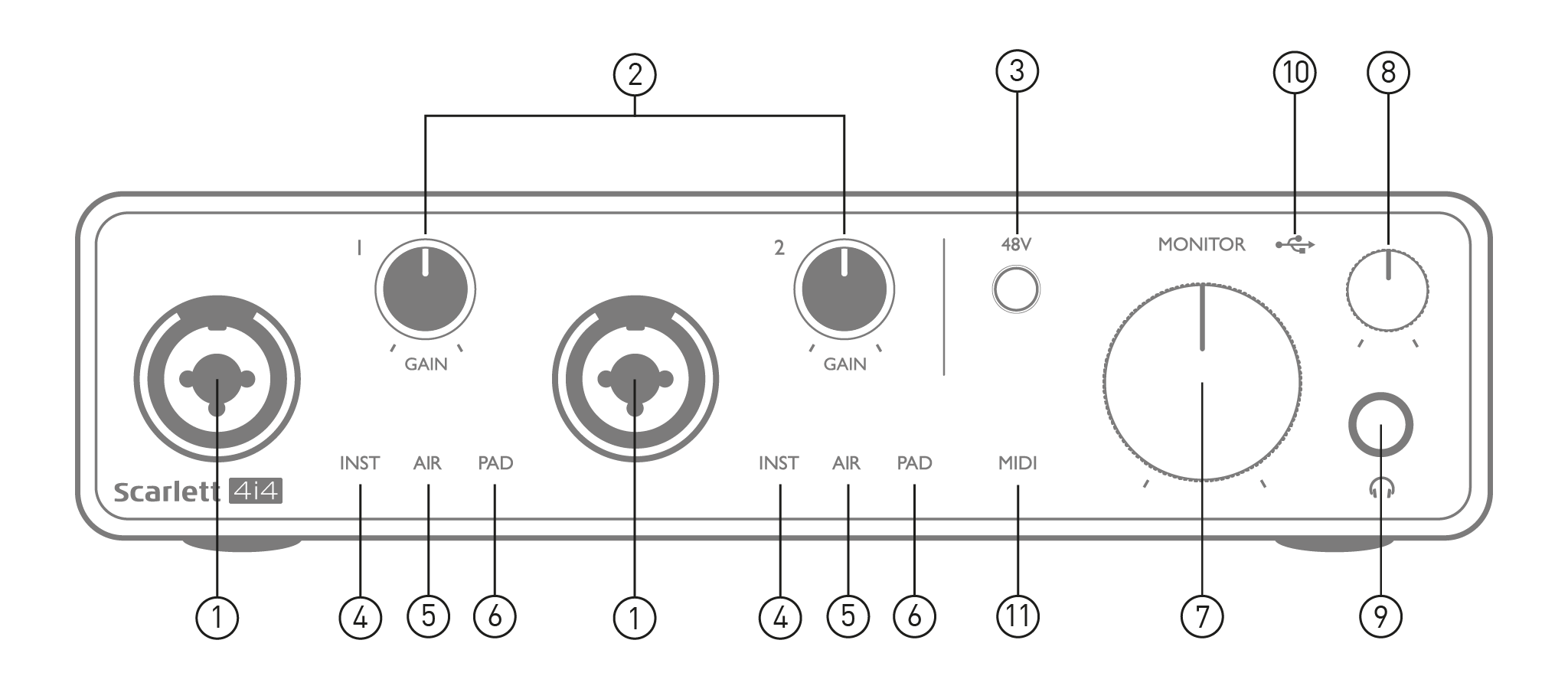

Scarlett 4i4 3rd Gen front panel callouts

전면 패널에는 마이크, 라인 및 악기 신호 입력 커넥터와 입력 게인 및 모니터링 컨트롤이 포함되어 있습니다.

  1. 입력 1 및 2 – “콤보” 입력 소켓 – 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 여기에 연결하십시오. 콤보 소켓은 XLR 및 ¼인치(6.35mm) 잭을 모두 지원합니다. 마이크는 XLR 플러그를 사용하여 연결하고, 악기 및 라인 레벨 신호는 TS 또는 TRS 타입의 ¼인치(6.35mm) 잭 플러그를 사용하여 연결해야 합니다. 프리앰프 게인은 XLR 플러그를 연결했을 때는 마이크에 적합하고, 잭 플러그를 연결했을 때는 더 높은 레벨의 신호에 적합합니다. 마이크 이외의 장치(예: 사운드 모듈 또는 FX 장치의 출력)는 XLR 플러그를 통해 연결하지 마십시오. 신호 레벨이 높아 프리앰프에 과부하가 걸려 왜곡이 발생할 수 있습니다. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.

  2. 이득 1 그리고 게인 2 - 입력 1과 2의 신호에 맞게 프리앰프 게인을 조정하십시오. 게인 컨트롤에는 신호 레벨을 확인하는 삼색 LED 링이 있습니다. 녹색은 입력 레벨이 -24dBFS 이상(즉, '신호 존재')임을 나타내고, -6dBFS에서는 신호가 클리핑에 가까워짐을 나타내기 위해 주황색으로 바뀌며, 0dBFS에서는 빨간색(디지털 클리핑)으로 바뀝니다.

  3. 48볼트 - 마이크 입력용 팬텀 전원 스위치 - 콤보 커넥터의 XLR 접점에서 48V 팬텀 전원을 활성화합니다.

  4. INST - 빨간색 LED 두 개: Focusrite Control에서 입력 1 또는 2에 대해 Instrument 모드가 선택되면 켜집니다. 게인은 악기 신호에 맞게 설정됩니다. INST 모드가 꺼져 있으면 ¼” 잭 입력은 키보드, 신디사이저 모듈 또는 FX 장치와 같은 라인 레벨 신호를 받도록 구성됩니다.

  5. 공기 - 두 개의 노란색 LED는 입력 1과 2에 대한 AIR 모드 선택 여부를 나타냅니다. Focusrite Control에서 활성화되는 AIR 모드는 입력단의 주파수 응답을 수정하여 클래식 트랜스포머 기반 Focusrite ISA 마이크 프리앰프를 모방합니다.

  6. 인주 - 녹색 LED 2개; Focusrite Control에서 입력 1 또는 2에 대해 PAD가 선택되면 켜집니다.

    2. PAD는 DAW로 전송되는 신호 레벨을 10dB 감소시킵니다. 입력 소스의 레벨이 특히 높을 때 사용하십시오.

  7. 감시 장치 - 메인 모니터 볼륨 조절 기능으로 후면 패널 출력 1번과 2번의 볼륨 레벨을 설정합니다.

  8. 헤드폰 레벨 – 전면 패널 스테레오 헤드폰 출력의 출력 레벨을 조절합니다.

  9. S3G Headphone Icon 헤드폰 출력 - ¼” TRS 출력 잭 - 스테레오 헤드폰을 여기에 연결하세요.

  10. The three-pronged trident USB logo. USB LED - 스칼렛이 컴퓨터에 연결되어 인식되면 녹색 LED가 켜집니다.

  11. MIDI LED - MIDI 데이터가 수신되면 켜집니다. MIDI 입력 포트.

후면 패널

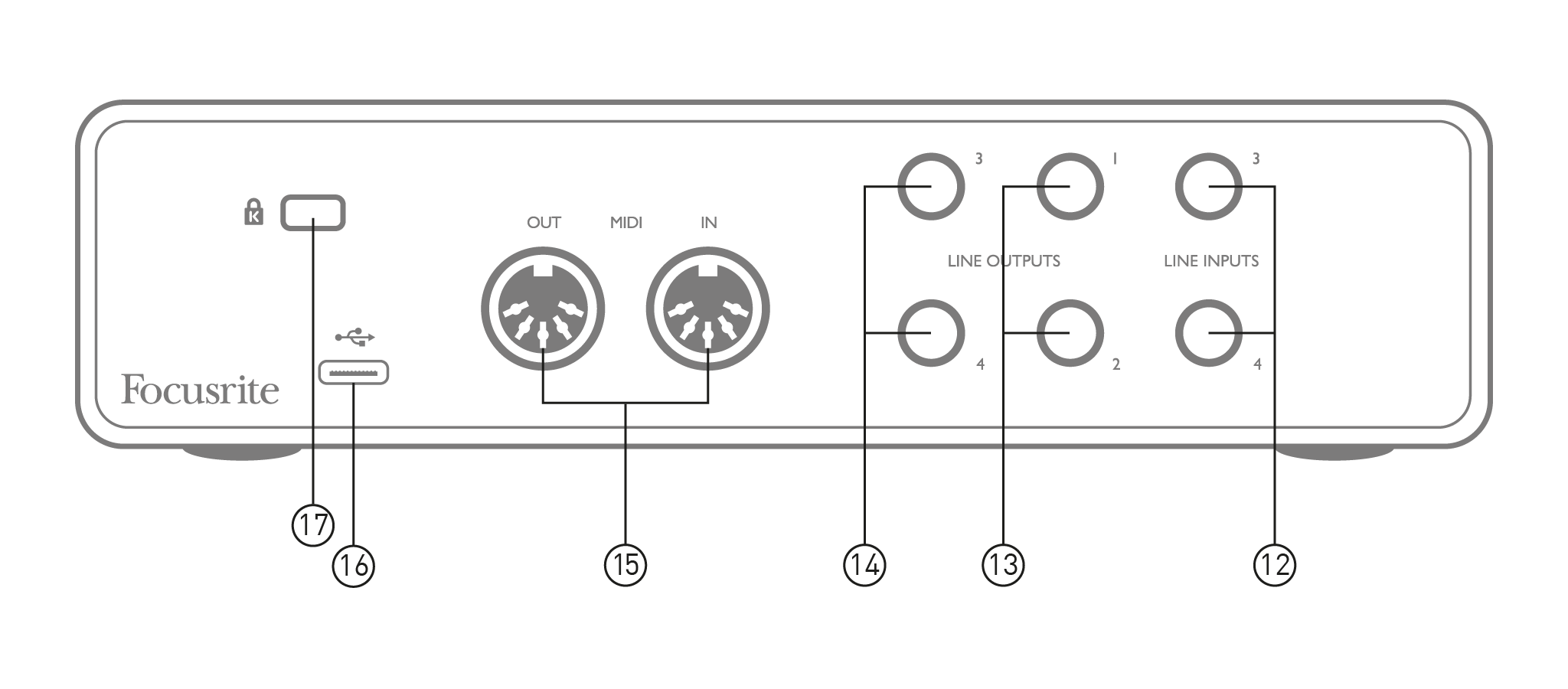

Scarlett 4i4 3rd Gen back panel callouts

  1. 라인 입력 3 그리고 4 – 2개의 ¼” TRS 잭; 이 잭은 키보드, 신디사이저 모듈 또는 FX 장치와 같은 추가 라인 레벨 소스와 함께 사용하기 위한 밸런스 입력입니다.

  2. 라인 출력 1 그리고 2 - 2개의 ¼인치(6.35mm) TRS 잭 소켓(전자식 밸런스). 이 출력의 레벨은 전면 패널에서 조절할 수 있습니다. 감시 장치 컨트롤 시 최대 출력 레벨은 +10 dBu입니다. ¼” TRS(밸런스 연결) 또는 TS(언밸런스 연결) 잭 플러그를 사용할 수 있습니다.

  3. 라인 출력 3개 그리고 4 - 2개의 ¼인치(6.35mm) TRS 잭 소켓(전자식 밸런스드). 이 출력의 레벨은 Focusrite Control에서 조정할 수 있으며, 최대 출력 레벨은 +10dBu입니다. ¼인치 TRS(밸런스드 연결) 또는 TS(언밸런스드 연결) 잭 플러그를 사용할 수 있습니다.

  4. 미디 입력 그리고 미디 아웃 – 키보드나 사운드 모듈과 같은 외부 MIDI 장비를 연결하기 위한 표준 5핀 DIN 소켓. Scarlett 4i4 3rd Gen DAW와 편리한 MIDI 인터페이스를 제공하므로 컴퓨터 MIDI 카드가 필요하지 않습니다.

  5. The three-pronged trident USB logo. USB 2.0 포트 – C 타입 커넥터; 제공된 케이블을 사용하여 컴퓨터에 연결하십시오.

  6. 케이 (켄싱턴 보안 잠금 장치) - 보안 Scarlett 4i4 3rd Gen 원하는 경우 적합한 구조로 변경할 수 있습니다.
