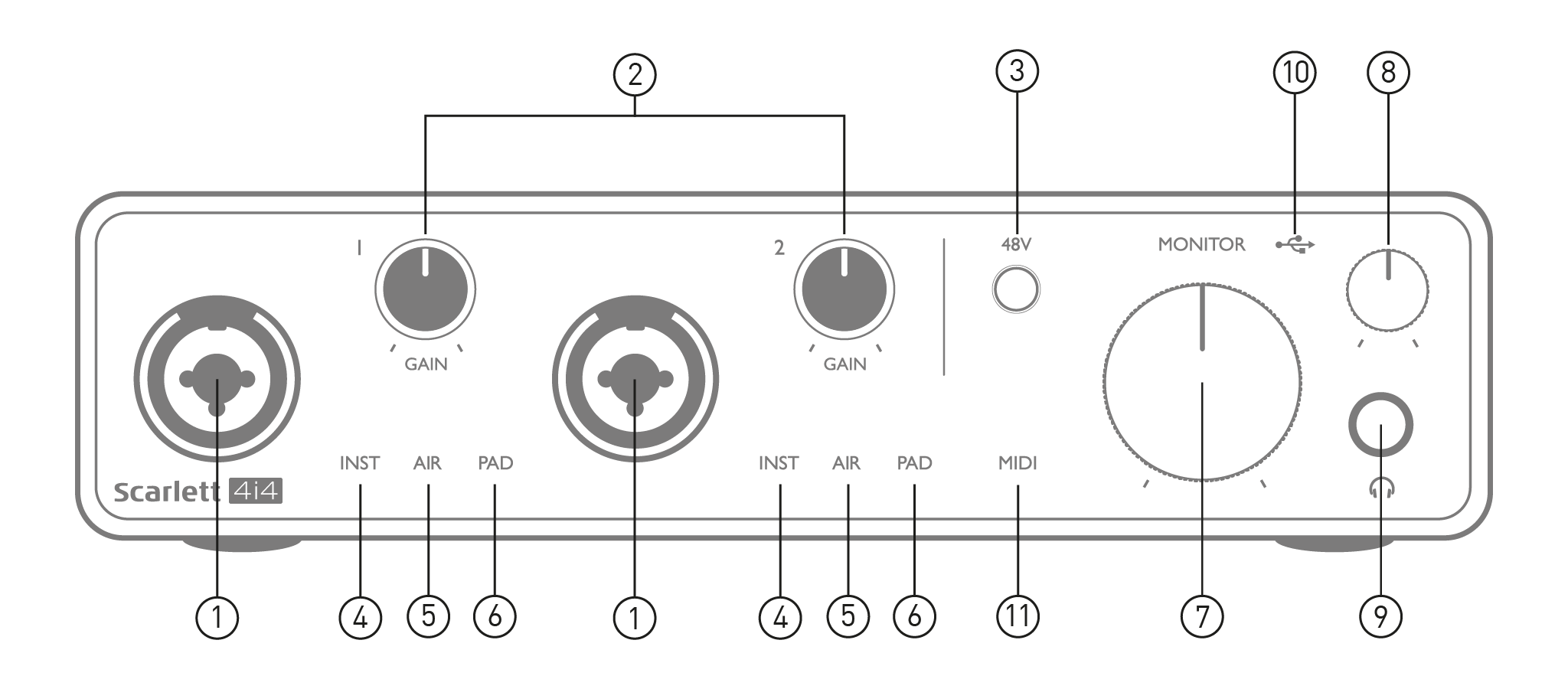

Scarlett 4i4 3rd Gen 하드웨어 기능

입력 1 및 2 - "콤보" 입력 소켓 - 여기에 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 연결합니다. 콤보 소켓은 XLR과 ¼"(6.35mm) 잭을 모두 수용합니다. 마이크는 XLR 플러그를 사용하여 연결합니다. 악기와 라인 레벨 신호는 TS 또는 TRS 유형의 ¼"(6.35mm) 잭 플러그를 통해 연결해야 합니다. 프리앰프 게인은 XLR 플러그가 삽입된 경우 마이크에 적합하고 잭 플러그가 삽입된 경우 더 높은 레벨의 신호에 적합합니다. 사운드 모듈이나 FX 장치의 출력 등 마이크 외의 다른 것은 XLR 플러그를 통해 연결하지 마십시오. 신호 레벨이 프리앰프에 과부하를 일으켜 왜곡이 발생하기 때문입니다. 팬텀 전원이 활성화된 경우 장비가 손상될 수 있습니다.

이득 1 그리고 이득 2 – 입력 1과 2에서 각각 신호에 대한 프리앰프 게인을 조정합니다. 게인 컨트롤에는 신호 레벨을 확인하기 위한 3색 LED '링'이 있습니다. 녹색은 최소 -24dBFS의 입력 레벨(즉, '신호 존재')을 나타내고, 링은 -6dBFS에서 주황색으로 바뀌어 신호가 클리핑에 가까움을 나타내고, 0dBFS(디지털 클리핑)에서 빨간색으로 바뀝니다.

48V – 마이크 입력용 팬텀 전원 스위치 - 콤보 커넥터의 XLR 접점에서 48V 팬텀 전원을 공급합니다.

설치 – 두 개의 빨간색 LED; Focusrite Control에서 입력 1 또는 2에 대해 악기 모드가 선택되면 켜집니다. 게인은 악기 신호에 맞게 설정됩니다. INST가 꺼지면 ¼” 잭 입력은 키보드, 신스 모듈 또는 FX 장치에서 라인 레벨 신호를 수신하도록 구성됩니다.

공기 – 입력 1 및 2에 대한 AIR 모드 선택을 나타내는 두 개의 노란색 LED. Focusrite Control에서 활성화된 AIR 모드는 입력 단계의 주파수 응답을 수정하여 고전적인 변압기 기반 Focusrite ISA 마이크 프리앰프를 모델링합니다.

인주 – 2개의 녹색 LED; Focusrite Control에서 입력 1에 대해 PAD가 선택되면 켜짐

2. PAD는 DAW로 들어가는 신호 레벨을 10dB만큼 낮춥니다. 입력 소스의 레벨이 특히 높을 때 사용합니다.

감시 장치 – 메인 모니터 볼륨 제어, 후면 패널 출력 1과 2에서만 레벨을 설정합니다.

헤드폰 레벨 – 전면 패널 스테레오 헤드폰 출력의 출력 레벨을 조정합니다.

헤드폰 출력 - ¼” TRS 출력 잭 - 여기에 스테레오 헤드폰을 연결합니다.

USB LED – Scarlett이 연결되고 컴퓨터에 인식되면 녹색 LED가 켜집니다.

미디 LED – MIDI 데이터가 수신되면 켜집니다. 미디 입력 포트.

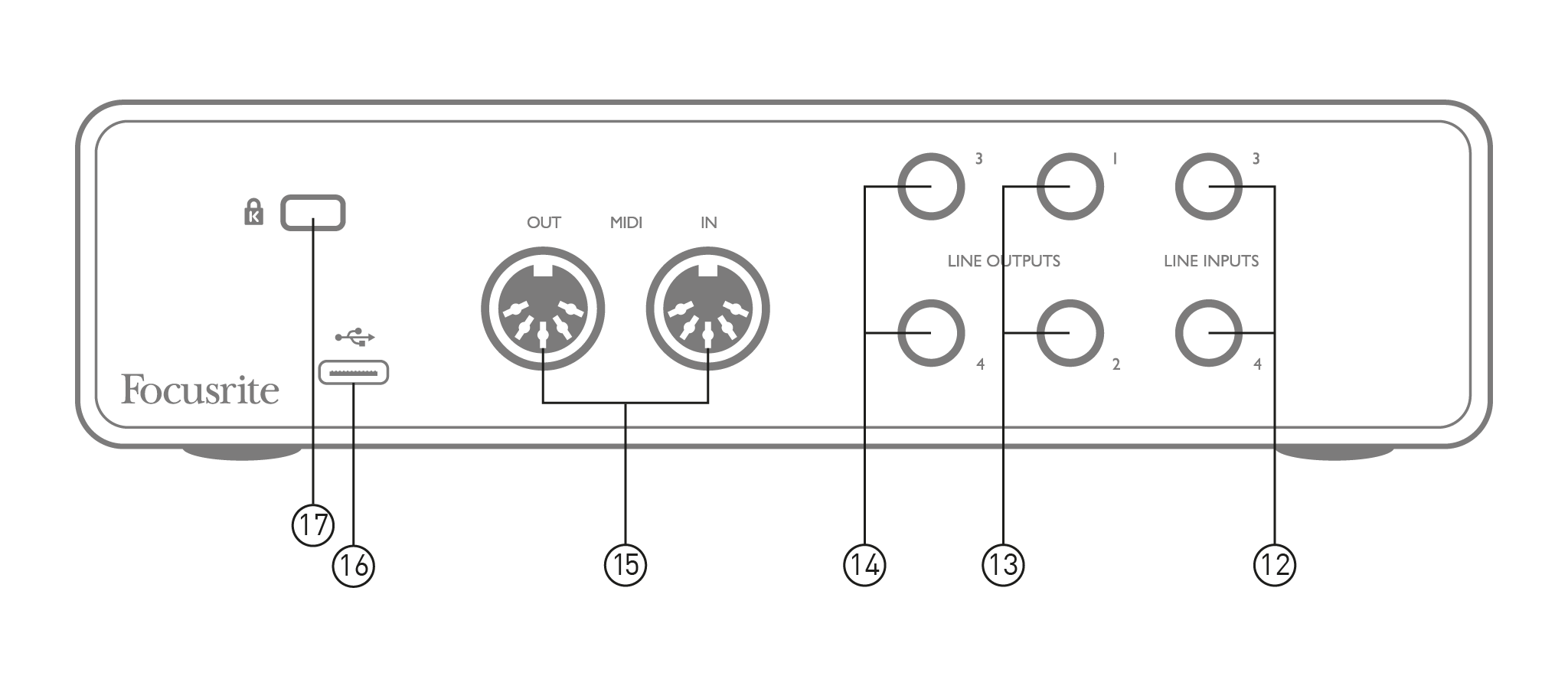

라인 입력 3 그리고 4 – 2 x ¼” TRS 잭은 키보드, 신시사이저 모듈 또는 FX 장치와 같은 추가 라인 레벨 소스와 함께 사용할 수 있는 밸런스 입력입니다.

라인 출력 1 그리고 2 - 2 x ¼” (6.35 mm) TRS 잭 소켓, 전자적으로 균형 잡힘. 이러한 출력의 레벨은 전면 패널에 의해 조정됩니다. 감시 장치 제어, 최대 출력 레벨은 +10dBu입니다. ¼” TRS(밸런스 연결) 또는 TS(언밸런스 연결) 잭 플러그를 사용할 수 있습니다.

라인 출력 3 그리고 4 - 2 x ¼” (6.35 mm) TRS 잭 소켓, 전자적으로 균형 잡힘. 이 출력의 레벨은 Focusrite Control에서 조정할 수 있습니다. 최대 출력 레벨은 +10 dBu입니다. ¼” TRS(균형 연결) 또는 TS(언밸런스 연결) 잭 플러그를 사용할 수 있습니다.

미디 입력 그리고 미디 아웃 – 키보드나 사운드 모듈과 같은 외부 MIDI 장비를 연결하기 위한 표준 5핀 DIN 소켓. Scarlett 4i4 3rd Gen DAW와 편리한 MIDI 인터페이스를 제공하므로 컴퓨터 MIDI 카드가 필요하지 않습니다.

USB 2.0 포트 – C형 커넥터; 제공된 케이블로 컴퓨터에 연결하세요.

케이 (켄싱턴 보안 잠금 장치) - 보안 Scarlett 4i4 3rd Gen 원하는 경우 적합한 구조로 변경할 수 있습니다.
