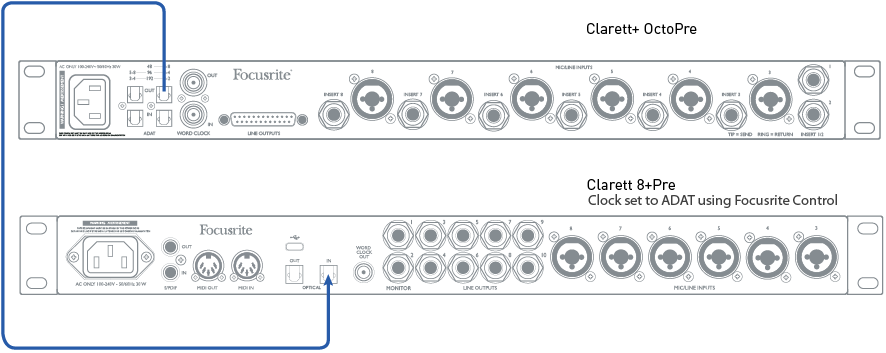

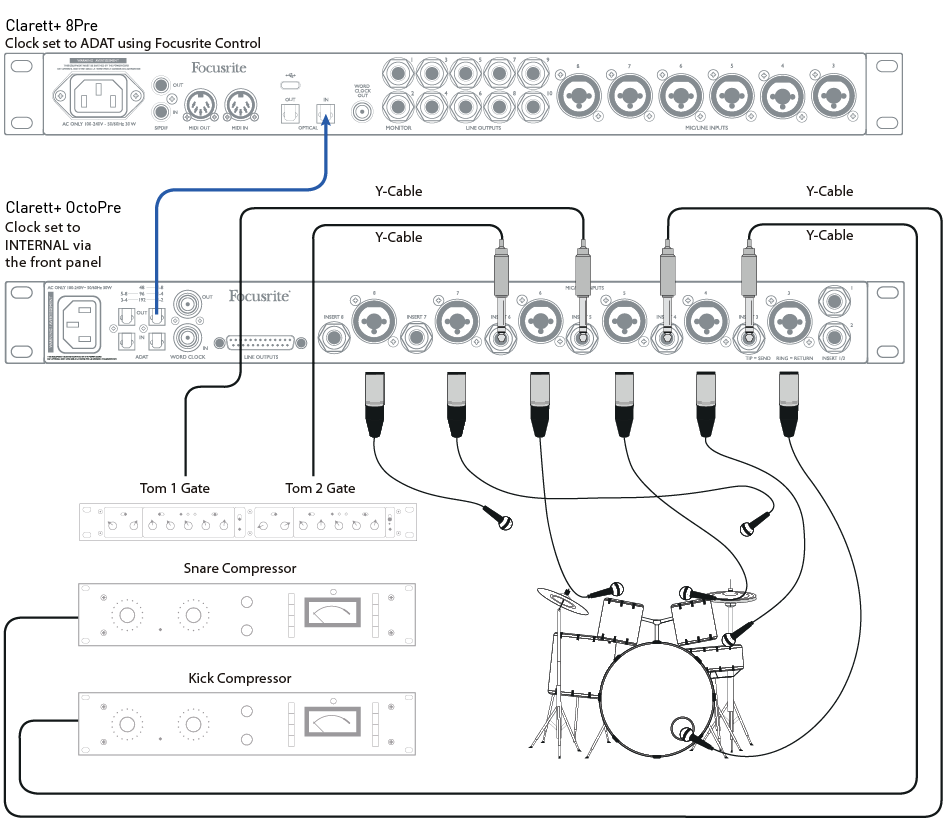

여기서 광학 출력 에 Clarett⁺ Octopre 연결되어 있습니다 광학 입력 단일 광 케이블을 사용하는 Focusrite Clarett+ 8Pre 오디오 인터페이스에서. 두 장치 모두 44.1kHz 샘플 속도로 실행 중입니다. OctoPre의 클록 소스는 INTERNAL로 설정되어 있고, 8Pre는 클록 소스가 ADAT(Focusrite Control을 통해)로 설정되어 있기 때문에 이에 동기화됩니다.
예를 들어, 이런 설정을 사용하면 최대 16개의 마이크나 라인 소스를 DAW에서 동시에 녹음할 수 있어 라이브 밴드를 녹음하는 데 이상적입니다.

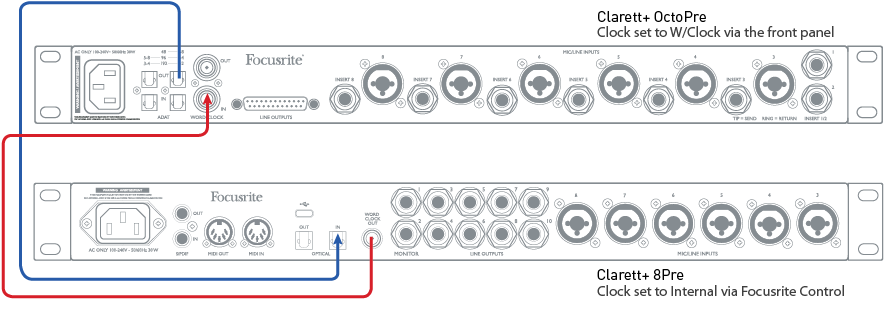

여기 광학 출력 에 Clarett⁺ Octopre 연결되어 있습니다 광학 입력 단일 광 케이블이 있는 Focusrite Clarett+ 8Pre 오디오 인터페이스에서. 두 장치 모두 44.1kHz 샘플 속도로 실행됩니다. OctoPre의 클록 소스는 W/CLOCK으로 설정되어 있으며, 워드 클록 인 입력이 연결되었습니다 워드 클록 아웃 BNC 케이블로 Clarett+ 8Pre에 연결합니다. Clarett+ 8Pre의 클록 소스는 INTERNAL(Focusrite Control을 통해)로 설정되어 동기 리더가 됩니다. ADAT 입력과 워드 클록 출력이 있는 다른 오디오 인터페이스에도 적합합니다.

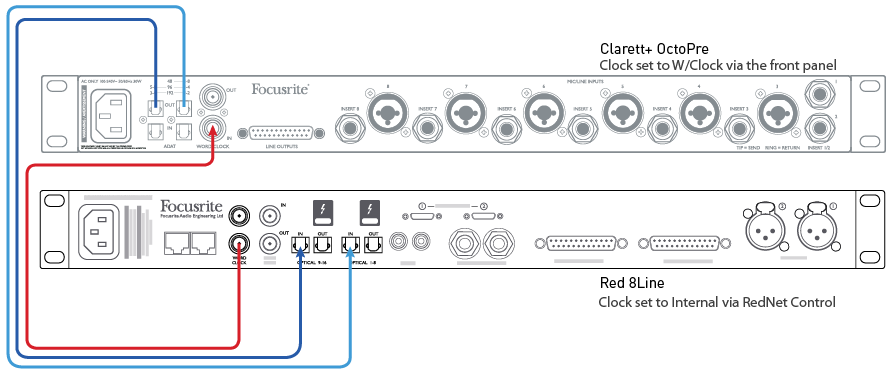

이 예는 예제 2와 유사한 설정을 보여주지만, 샘플 속도가 96kHz인 Focusrite Red 8Line 오디오 인터페이스를 사용합니다("SMUX-II" 모드). 두 장치 모두 96kHz로 설정해야 합니다. 각각 4개의 오디오 채널을 전달하는 두 개의 광 케이블이 필요합니다. Red 8Line은 동기 리더입니다.
이 설정은 192kHz 샘플 속도("SMUX-IV" 모드)에도 적용 가능하며, 각 광 케이블은 두 개의 오디오 채널을 전송합니다.
이 예시의 설정은 두 개의 ADAT 입력과 워드 클록 출력을 갖춘 다른 96/192 kHz 지원 오디오 인터페이스에도 적합합니다.
아날로그 믹싱 데스크

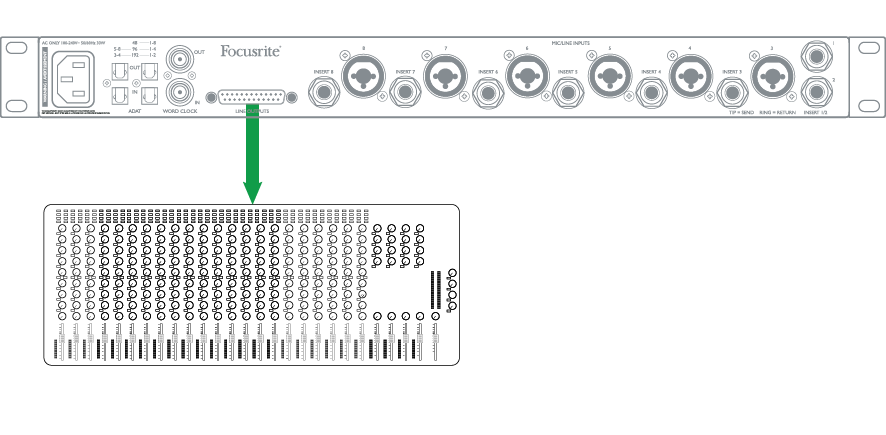

이 설정은 다음을 사용합니다. Clarett⁺ Octopre'의 마이크 프리앰프와 AIR 모드를 사용하여 아날로그 믹싱 데스크에 고품질 "프런트 엔드"를 제공합니다. 8-웨이 룸을 사용하여 OctoPre의 LINE OUT 소켓을 믹싱 데스크의 8개 라인 입력에 연결합니다. 한쪽에는 25-웨이 D-sub가 필요하고 다른 쪽에는 데스크의 라인 입력에 적합한 8개 커넥터가 필요합니다. (사전 제작된 룸은 전문 오디오 공급업체에서 구입할 수 있습니다).
이러한 설정은 OctoPre를 모든 유형의 8채널 아날로그 장치의 입력 스테이지로 사용하는 데에도 적합합니다.
왜냐하면 Clarett⁺ Octopre'에스 ADAT 아웃 포트는 항상 활성화되어 있으며, ADAT 인터페이스를 사용하여 DAW(또는 다른 녹음 장치)에서 동시에 공연을 녹음할 수도 있습니다.

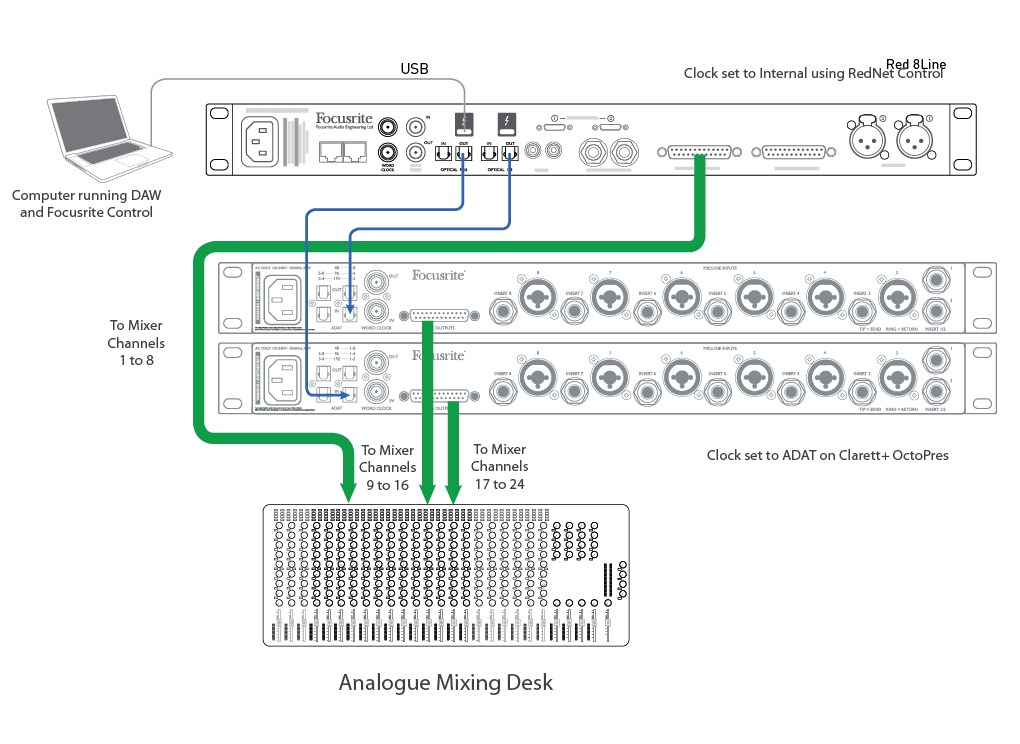

이 예에서는 믹스다운을 위해 더 많은 수의 DAW 트랙을 아날로그 믹싱 데스크에 연결하는 방법을 보여줍니다. Red 8Line 인터페이스의 8개 아날로그 출력은 데스크 채널 1~8에 연결됩니다. Red 8Line의 광학 출력 항구로 광학 입력 두 개의 포트 Clarett⁺ Octopres를 사용하고 둘 다 ADAT>LINE을 활성화합니다. 예제 4와 같은 룸을 사용하여 두 개의 OctoPres를 데스크의 채널 9~24에 연결합니다.
이 상황에서는 일반적으로 Red 8Line이 동기 리더가 되므로 클록 소스가 내부로 설정됩니다. 두 가지 모두의 클록 소스 Clarett⁺ Octopres는 ADAT로 설정되어 있으므로 둘 다 ADAT 광 연결을 통해 Red 8Line과 동기화됩니다.
이 예제의 설정을 사용하면 하나만 사용하는 경우 16개의 DAW 트랙을 데스크로 보낼 수 있습니다. Clarett⁺ Octopre.
위의 채널 수는 44.1/48 kHz 샘플 속도에 적용되며, Focusrite Red 8Line을 기본 인터페이스로 제공합니다.
