Scarlett Solo 4th Gen Studio Pack 하드웨어 기능

프리앰프 입력 게인은 사용자가 컴퓨터와 녹음 소프트웨어로 전송하는 신호의 양을 제어합니다.

프리앰프 입력 게인에 적절한 레벨을 설정해야 녹음 작업의 품질이 높아집니다. 프리앰프 입력 게인이 너무 낮은 경우 신호가 너무 조용해지며 나중에 레벨을 높이려 할 때 녹음 과정에서 잡음이 들릴 수 있습니다. 한편 프리앰프 입력 게인이 너무 높으면 입력을 '클리핑'하여 녹음에서 거친 왜곡음이 들릴 수 있습니다.

Scarlett Solo에는 프리앰프 1 (라인/악기) 및 프리앰프 2 (마이크)에 대한 아날로그 게인 제어 2개가 있습니다.

입력 게인을 제어하려면 사용 중인 프리앰프에 대한 게인 제어를 시계 방향으로 돌려 레벨을 높이거나 반시계 방향으로 돌려 레벨을 낮출 수 있습니다.

사용자가 프리앰프로 신호를 보낼 때, 게인 헤일로에 녹색, 황색, 또는 빨간색 불이 켜지며 사용자 컴퓨터로 들어가는 신호 레벨을 표시합니다.

이 도표는 다양한 레벨에서의 미터를 통해 입력 신호 레벨을 보여줍니다.

소프트웨어 미터링

Scarlett Solo 전면 패널의 입력 미터와 같은 방식으로 Focusrite Control 2 내 미터의 입력 신호를 통해 올바른 프리앰프 게인을 설정할 수 있습니다.

신호가 커지면서 Focusrite Control 2 미터의 불이 녹색에서 황색(클리핑 전) 으로 바뀝니다.

미터 위 표시기는 입력 모니터링 시작 이후로 이 트랙에서 가장 높은 레벨인 피크 레벨(단위: -dBFS) 을 표시합니다. 피크 레벨 미터 위로 마우스를 가져가 클릭하면 해당 값을 재설정 할 수 있습니다.

입력 신호 기다리기

입력 신호가 -18.5dB에 도달했습니다.

클릭해서 피크 레벨 미터를 재설정 합니다.

입력 신호가 너무 많거나 게인이 지나치게 추가돼서 프리앰프에 과부하가 걸리면 피크 레벨 미터에 빨간색 불이 켜집니다. 피크 레벨 위로 마우스를 가져가 클릭하면 해당 값을 재설정 할 수 있습니다.

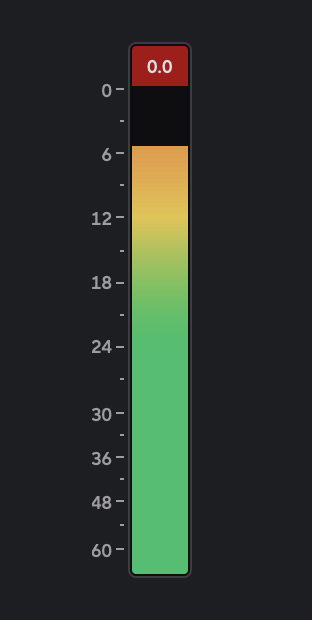

입력이 클리핑되었습니다.

클리핑 후 클릭해서 피크 레벨 미터를 재설정 합니다.

'팬텀 전원'으로도 알려진 48V는 인터페이스의 XLR 커넥터에서 작동하는 데 전원이 필요한 장치로 48볼트를 전송합니다. 가장 일반적인 용도는 콘덴서 마이크에 전원을 보내는 것이지만, 인라인 마이크 프리앰프, 활성 다이내믹 마이크, 활성 DI 박스에도 48V가 필요할 수 있습니다.

48V을 켜려면:

48V에 녹색 불이 켜지면 활성화된 상태입니다.이제 48V 팬텀 전원이 사용자 Scarlett의 XLR 입력과 XLR 입력에 연결된 모든 장치들로 전송됩니다.

48V(팬텀 전원) 소프트웨어 제어

Focusrite Control 2에서 48V(팬텀 전원)를 활성화하려면 활성화하려는 입력의 +48V 버튼을 클릭합니다. 이는 Solo의 전면 패널에서 48V 버튼을 누르는 것과 같습니다.

+48V 팬텀 전원 꺼짐

+48V 팬텀 전원 켜짐

인스트루먼트(Inst) 는 Scarlett의 6.35mm (1/4") 잭 입력의 임피던스와 입력 레벨을 변경하여 인스트루먼트나 라인 레벨 소스를 위한 입력 사운드의 품질을 최대한 높입니다. 입력 임피던스값의 목록은 사양 섹션에서 확인할 수 있습니다. Inst 기능을 켜지 않고 전자 기타와 연결하면 Inst 를 켰을 때와 비교하여 사운드가 탁하고 작아집니다.

Ist (인스트루먼트) 버튼은 선택된 채널용 6.35mm (1/4") 라인 입력에만 영향을 미칩니다. 라인-레벨 장치에 적합한 입력에서 인스트루먼트-레벨 장치에 좀 더 적합한 입력으로 변경합니다.

인스트루먼트 모드를 6.35mm (1/4") 잭 입력용으로 활성화 또는 해제하려면 Inst 버튼을 한 번 누릅니다. 녹색 불이 켜지면 Inst 모드가 활성화 된 것이고, 흰색 불이 켜지면 Inst 모드가 비활성화된 것입니다. 인스트루먼트 모드를 활성화하고 잭 입력을 Scarlett 제품과 연결하면 해당 입력에 대한 최소 게인이 +7dB로 변경됩니다.

Inst 가 활성화됐을 때(녹색) 인스트루먼트-레벨 장치를 다음을 포함한 1/4" 입력으로 연결할 수 있습니다:

Inst 모드가 비활성화(흰색) 됐을 때 라인-레벨 장치를 다음을 포함한 6.35mm (1/4") 입력으로 연결할 수 있습니다:

악기/라인 소프트웨어 제어

Focusrite Control 2에서 인스트루먼트와 라인 사이에서 입력 1 또는 2를 변경하려면 Inst 버튼을 한 번 클릭합니다.

라인

악기

Air를 사용해 Scarlett의 프리앰프 사운드를 두 가지 모드(Air Presence 또는 Air Presence & Harmonic Drive)로 바꿀 수 있습니다.

Air 기능은 마이크 입력에서만 사용 가능합니다.

Air를 켜려면 입력을 선택한 후 Air 버튼을 누릅니다. 한 번 누르면 Air 프레즌스, 다시 한 번 누르면 Air 프레즌스 및 하모닉 드라이브가 되며, 다시 누르면 기능이 꺼집니다.Air LED 표시등은 선택한 모드에 따라 색이 바뀝니다:

Air 소프트웨어 제어

Air를 활성화하려면 Focusrite Control 2 클릭하세요 공기 버튼을 누르는 것과 같습니다. 공기 버튼 Solo전면 패널.

Air 꺼짐

Air 프레즌스 선택됨

Air 프레즌스 및 드라이브 선택됨

Focusrite Control 2의 Air 버튼을 누르면 마지막으로 선택한 Air 모드가 활성화됩니다. 선택된 Air 모드(프레즌스 또는 프레즌스 및 드라이브) 를 바꾸려면 화살표를 클릭해 드롭다운 메뉴를 표시합니다.

Air 프레즌스 선택됨

Air 프레즌스 및 드라이브 선택됨

출력 은 Scarlett 후면 패널에서 사용자가 스피커로 가장 자주 연결하는 첫 출력 2개로 들어가는 신호를 제어합니다.

출력 제어는 0(시계 반대 방향 끝) 에서 최대 출력(시계 방향 끝) 으로 출력 레벨을 설정합니다.

다이렉트 모니터  를 사용하면 컴퓨터를 거치지 않고도 사용자 인터페이스로 들어오는 신호를 들을 수 있습니다.즉, 레이턴시 및 이펙트 없이 입력을 들을 수 있습니다.

소리를 낸 후 소프트웨어에서 다시 들리기까지 레이턴시나 지연이 발생하는 경우, 또는 효과와 플러그인이 소리를 바꾸기 전의 Solo 입력 신호를 듣고 싶은 경우 다이렉트 모니터를 사용할 수 있습니다.

다이렉트 모니터가 꺼져 있으면 다이렉트 아이콘에 흰색 불이 켜지며, 다이렉트 모니터를 켜려면 다이렉트 버튼을 한 번 누르면 다이렉트 아이콘에 녹색 불이 켜집니다.

다이렉트 모니터 꺼짐

다이렉트 모니터 켜짐

직접 모니터 조정

에서 Focusrite Control 2 Direct Monitor 믹스를 활성화하고 조정하여 소프트웨어의 재생 채널과 입력의 균형을 맞출 수 있습니다.

다이렉트 모니터를 켜려면 Focusrite Control 2에서 믹서 탭을 클릭한 다음 오른쪽 패널에서 다이렉트 모니터 소프트웨어 스위치를 클릭하세요. 스위치가 녹색에 켜지고 Solo 전면 패널의 다이렉트 표시등도 녹색에 켜집니다.

다이렉트 모니터 끄기

다이렉트 모니터 켜기

Direct Monitor 믹스를 조정하려면:

1. 열려 있는 Focusrite Control 2.

2. 믹서 탭을 클릭하세요.



3. 믹서 채널(페이더, 음소거 및 솔로 버튼)을 사용하여 아날로그 1, 아날로그 2 및 재생 1-2의 레벨을 조정합니다.

   아래의 최종 미터 다이렉트 모니터 모니터와 헤드폰 출력으로 가는 결합된 레벨을 보여줍니다.

믹서 채널 사용

믹서 채널 마다 다양한 기능이 있습니다.

1. 믹스 채널 이름

   믹서 입력의 이름을 표시합니다. 이름을 편집하려면 텍스트 상자를 클릭하고 입력합니다. 키보드의 탭 키를 사용하여 채널 간에 빠르게 이동할 수 있습니다.

2. 페이더

   페이더는 믹스 대상으로 가는 레벨을 조정합니다. 재설정하려면 Alt, 옵션 ⌥ 또는 두 번 클릭하세요.

   The faders have no effect on the sources you are currently recording.

3. 미터

   해당 채널의 레벨을 dBFS 단위로 표시합니다. 녹색는 적정 레벨을 의미하며, 황색인 경우 레벨이 너무 높은 것입니다.

   You'll see two meters for stereo channels, one for each left and right side.

   The meter shows the level post-fader, the fader setting will affect the meter.

4. 음소거 및 솔로

   음소거 - 음소거 버튼 을 클릭하면 해당 믹스의 채널을 음소거합니다. 음소거 버튼이 활성화되면 파란색 불이 켜집니다. 여러 채널을 동시에 음소거할 수 있습니다.

   솔로 - 솔로 버튼 을 클릭하여 해당 믹스 내 모든 다른 채널을 음소거하여 트랙에 솔로를 적용합니다. 솔로 버튼이 활성화되면 노란색 불이 켜집니다. 여러 채널에서 솔로를 활성화하면 솔로가 활성화되지 않은 채널들이 음소거됩니다. 즉, 솔로가 적용된 채널을 모두 들을 수 있습니다.

   If you enable both Mute and Solo, the last clicked option takes priority.

헤드폰 출력은 6.35mm (¼”) TRS 잭 1개입니다.헤드폰 다수가 3.5mm TRS 잭이며, Scarlett Solo를 연결할 때 TRS 6.35mm-3.5mm 어댑터를 사용해야 합니다.

헤드폰 출력 위의 제어 기능은 헤드폰으로 가는 레벨을 제어합니다.

일부 고임피던스 헤드폰은 Scarlett Solo와 함께 사용할 때 소리가 안 들릴 수 있으므로 최대 300Ω 임피던스의 헤드폰 사용을 추천합니다.

USB 포트

USB라고 표시된 USB 유형-C 포트는 사용자의 Solo 4th Gen Studio Pack 제품과 컴퓨터를 연결하는 용도입니다.

컴퓨터에 연결 시 USB 전원과 양방향 오디오 통신, Focusrite Control 2로의 연결이 제공됩니다.

출력 1 및 2 ㄴ는 사용자의 Scarlett Solo을 앰프나 활성 모니터로 연결하는 라인 레벨 출력입니다. 이 출력들은 밸런스드 1/4" TRS 잭 출력이며, 언밸런스드 TS나 밸런스드 TRS 잭 케이블을 사용하여 1/4" 잭, RCA, 또는 XLR 입력들이 있는 스피커로 연결할 수 있습니다.

사용자 Scarlett Solo의 전면 패널 출력 다이얼은 출력 1 및 2 로 전송되는 레벨을 제어합니다.

3핀 XLR 커넥터 입력 은 마이크 레벨에 있으며 마이크 연결을 위해 설계되었습니다.

전면 패널의 해당 입력 게인 제어를 사용해 마이크 레벨을 제어할 수 있습니다. 콘덴서 마이크를 사용할 경우, 전면 패널의 48V 버튼을 통해 48V 팬텀 전원을 활성화할 수도 있습니다.
